MANUAL DE USUARIO Monitor XT10 POLK

Compruebe que los siguientes elementos venian en la caja.

Monitor XT10 altavoz de subgraves

Cable de energia

Documentación

2 Coloque el altovoz de subgraves

Para una experiencia auditiva optima, la ubicacion lo es todo. Coloque el subwoofer en una de las configuraciones a continuacion y realize los ajustes segun sus preferencias.

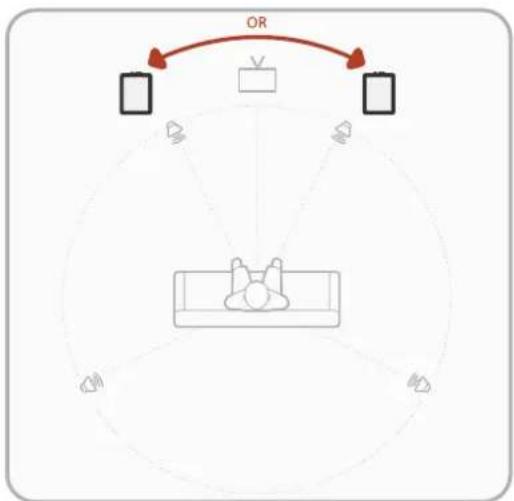

Escuchar con un subwoofer

Para una configuración de un solo subwoofer, colque el subwoofer a cada bajo de los altavoces frontales ya lo largo de la mesma pared. Para Obtener el mejor sonido y una distorsión minima, el subwoofer debe colocarseapproximamente a 6 pulgadas de la pared.

Para un rendimiento optimo:

• No coloque el subwoofer en el medio del area de escucha.
• Asegürese de que cada subwoofer está al menos a 6 pulgadas de la pared.
• Experimenta con la colocacion. Mover el subwoofer≦los poco pies en cualesquier direccion possible MARCAR una gran diferencia.

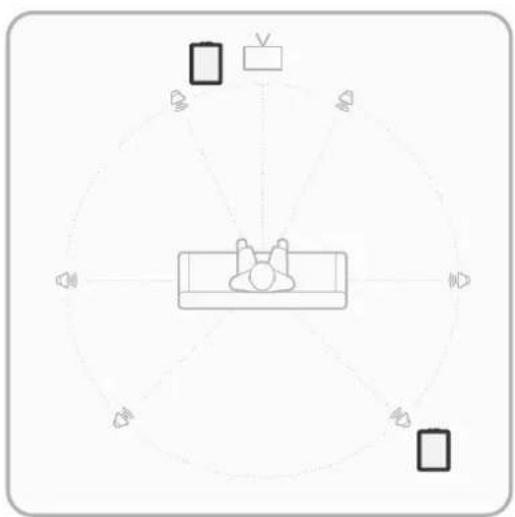

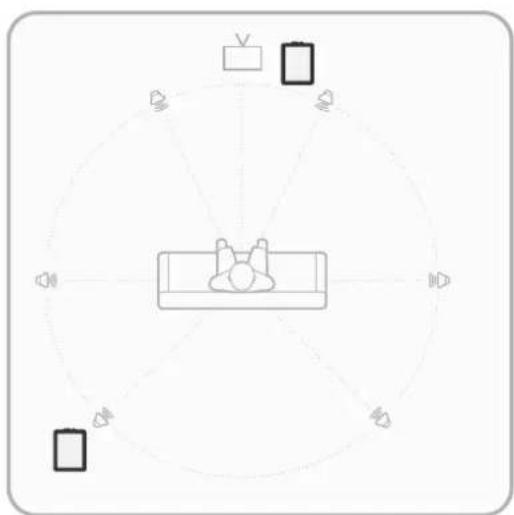

Escuchar con multipes subwoofer

Para una configuración de various subwoofoers, colque el primer subwoofer a cada lado de los altavoces frontales ya lo largo de la misma pared. Colque el segundo altovoz de subgraves en una posión diagonal opuesta al primer altovoz de subgraves.

OR

3 Conecte el subwoofer a su amplificador o AVR

Selección una de las dos-optiona a continuación para conectar el subwoofer a su amplificador o receptor.

NOTA: Asegürese de que el subwoofer no está enchufado a la alimentación de CA antes de conectarlo a su amplificador/receptor.

Configuración de entrada de linea

Este método se recomienda para sistemas sin conector de salute LFE/subwoofer, como sistemas de 2 canales.

1. Desconnecte la alimentacion de su amplificador/receptor.
2. Conecte los cables RCA estandar desde las tomas de salida de previo izquierda y derecha delanteras del amplificador/receptor.
3. Ajuste la perilla de volumen a la posicion de las 12 en punto.
4. Ajuste la perilla del bajo para mezclar el subwoofer y los altavoces principales según sus preferencias.

Configuración LFE

1. Desconecte la alimentacion de su amplificador/receptor.
2. Conecte el cable LFE de su receptor a la entrada de linea RCA blanca izquierda en el subwoofer. NOTE: La 'entrée de linea RCA blanca izquierda' está etiquetada como 'L/LFE'.
3. Gire la perilla del filtró de pasobajo en el subwoofer a 160Hz
4. Ajuste la perilla de volumen a la posicion de las 12 en punto.
5. Siga las instrucciones de gestion de graves de su amplificador o AVR para integrar el subwoofer.

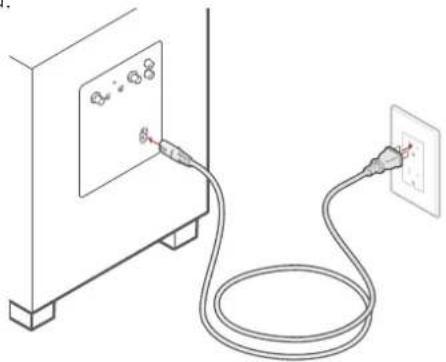

4 Enchufe el cable de alimentacion

Enchufe el cable de alimentacion en el altavoz de subgraves y, a continuacion, en un tomacorriente de pared.

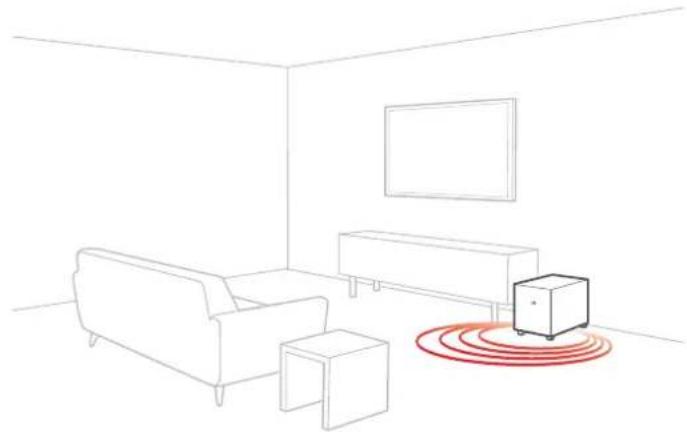

5 La configuración ya está completea!

Mire television o escuche musica y ajuste la configuracion del subwoofer segun sus preferencias. Consulte la pagina asigniente para ver un diagrama del panel posterior del subwoofer.

Para soporte, preguntas frecuentes y más información sobre el subwoofer, visite polkaudio.com/mnitorXT10.

Caracteristicas del subwoofer

Controles del panel posterior del subwoofer

1. Perilla de bajo
2. Interruptor de encendido/ apagado/automática
3. Indicador LED de encendido
4. interruptordefase
5. Perilla de control de volumen
6. Entrada de linea (LFE = RCA blanco)
7. Entrada de alimentacion de CA

Especificaiones del subwoofer

Tipo, potencia y Frequencia
Tipo de altoavoz Altavoz de subgraves
Tipo Basics Bass reflex (portado)
Respecta de Frequencia general 24 Hz-160 Hz
Continua (RMS) 50 W
La punta del Poder 100 W
Tipo de amplificador Class D
Ajuste de fase 0°/180°
Europa (cumplimiento <.5W) Si
Frecuencia de cruce de passage bajo 40 Hz-160 Hz / LFE
Dimensiones y peso
Dimensiones del producto (An. x Al. x Pr.)	11.9" x 15.7" x 16.6" (302 x 400 x 421 mm)
Peso del producto (cada uno) 23 lbs (10.4 kg)
Gabinetes
Acabados disponibles Vinilo negro PICA
Pies Pies instalados de forma permanente (sin nivelación)
Entradas
Nivel de linea Si
LFE	RCA simple
Controls
Poder principal	Encendido/apagado automático
Volumen	Potentiometer
Filtro de passage bajo	Potentiometer

Las specifications estan susjetas a cmbios sin previo aviso.

Asistencia技术水平

Si su producto se daado durante el envio, comuniquese con el distribuidor autorizo de Polk Audioonde comprs u producto. Para soporte tecnico, preguntas frecentes e informacion de reparacion, visite support.polkaudio. com. Las direciones de corre o electronic y los numero de telfo de soporte varian segun la region donte comprso su producto.

Configurar el altovoz de subgraves

ADVERTENCIA: Escuche atentamente

Los altavoces de Polk Audio son capaces de reproducir a niveles de volumen extremamente altos, lo que podra Causear daños auditivos graves o permanentes. Polk Audio no acepta ninguna responsabilidad por perdida de audicion, lesiones corporales o daños a la propidad que resulten del mal uso de sus productos. Tenga en cuenta estas pautas y siempre use su buen Juicecio cuando controle el volumen:

Limite la exposión prolongada a niveles de volumen que exceedan los 85 decibelíos (dB). Para Obtener más información sobre los niveles de volumen seguros, consulte las pautas de la Administración de Seguidad y Salud Ocupacional (OSHA) en www.osha.gov/.

Cuidado y Limpieza

Lo unico que deben hacerle a sus parlantes es quitarles el polvo de vez en cuando. Nunca aplique ningun limpiador abrasivo o a base de solvente ni ningún detergente fuerte.

Precauciones de seguridad

1. iPRECAUCION! Para reducir el riesgo de incendio o descarga electrica, no exponga este aparato a la lluvia ni a la humedad. El aparato no se debe exponer a goteos o salpicaduras y no se deben colocar sobre el aparato objetos que contenga liquidos, como jarrones.
2. Lea estas instrucciones.
3. Guarde estas instrucciones.
4. Preste atencion a todas las advertencias.
5. Siga todas las instrucciones.
6. No use este aparato cerca del agua.
7. Limpie solamente con un paño seco.
8. No bloquee las aberturas de ventilacion. Haga la instalacion conforme a las instrucciones del fabricante.
9. No lo instale cerca de fuentes de calor, como radiadores, rejillas de calefaction, estufas uculosaparatos (incluidos los amplificadores) que produzcan calor.
10. No se deben colocar sobre el aparato fuentes de llamas descubiertas, como velas encendidas.
11. Coloque el.altavoz de subgraves circa de la toma de corriente CA para enchufarlo y desenchufarlo fácilmente.
12. Proteja el cable de alimentacion para que no lo pisen ni lo pellizquen, especially en los enchufes, los receptaculos de conveniencia y en el punto donde salen del aparato.
13. Utilice unicamente aditentes/accosoriosesionados por el fabricante.
14. Desenchufe el aparato durante tormentas electricas o cuando no se usa durante largos periodos de tiempo.
15. Remita todo el servicios a personal calificado. Se requireservicio cuando el aparato ha sufrido algo ndo, como cuando el cable de alimentacion o el enchufe esdan dañados, cuando se ha derramado liquido or han caido objetos bajo del aparato, cuando el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caido.
16. iADVERTENCIA! El enchufe de red/acoplador del aparato se utilizes como dispositivo de

desconexión. El dispositivo de desconexión debe permanecer fácilmente operable.

1. PRECAUCION! Para desconectar Completely
   this producto de la red electrica, desconnecte
   el enchufe de la toma de corriente de la pared.
   El enchufe de red se utilizes para interruptir
   completely el suministro de energia a la
   unidad y debe ser de fácil acceso para el usuario.
2. El equipo se pueda usar a una temperatura ambiente maxima de 95^ (35 °C).
3. El producto está Diseñado para altitudes de hasta 2000 m sobre el nivel del mar inclusive.
4. iPRECAUCION! Para desconectar Completely
   this producto de la red electrica, desconecte el enchufe de la toma de corriente de la pared.
   El enchufe de red se utilizes para interruptir Completely el suministro de energia a launidad y debe ser de fácil acceso para el usuario.
5. iPRECAUCION! Fusión neutra. Después de que se funde el fusible, todavia hay riesgo de descarga electrica. Desconecte el cable de alimentación antes del service. Cuando lo reemplace, use un fusible con la misma clasificacion de corriente (China/Europa: T 1AL 250V; Japon: T 2AL 250V).

Notas sobre el uso

Evite las altas temperatas.
- Permita suficiente dispersion del calor cuando se instale en un rack.
- Manipule el cable de alimentacion con cuidado.
- iADVERTENCIA! Sujete el enchufe cuando desenchufe el cable.
- Mantenga la unidad libre de humedad, agua y polvo.
Desenchufe el cable de alimentacion cuando no utilise la unidad durante largos periodos de tiempo.
- No obstruya los orificios de ventilación.
- No permitted to enter objects in the unidad.
- No permitted that insecticidas, benceno y diluyentes.
entren en contacto con la unidad.
- ADVERTENCIA! Nunca desmonte ni modifie la unidad de ningunaforma.
- No se debe impeder la ventilacion cubriendo las aberturas de ventilacion con elementos como periodicos, manteles o cortinas.
Las fuentes de llamas descubiertas, como velas encendidas, no deben colocarse sobre la unidad.
- No exponga la unidad a liquidos que goptean o salpican.
- No Coloque objetos que contengan liquidos, como jarrones, sobre launalidad.
- ADVERTENCIA! No Manipule el cable de alimentacion con las manos mojadas.
- iADVERTENCIA! Cuando el interruptor está en la posicion de APAGADO (ESPERA), el equipo no está Completely apagado de RED.
- El equipo debe instalarse circa de la fuente de alimentacion para que la fuente de alimentacion sea fácilmente accesible.
- PRECAUCION! SUPERFICIE CALIENTE. NO TOCAR.

El panel de metal posterior sobre el disipador de calor interno peutecalentarse cuando se opera este productoc Continuamente.No toque las areas calientes, especially alrededor de lamarca de "Superficie caliente" y el panel de metal posterior.

Declaración de conformidad de la UE

Por la presente, Sound United, LLC declara que nuestro producto cumple con las siguientes directivas de la UE/CE:

El texto completo de la declaracion UE de conformidad está disponible en lasuma direccion de Internet: https://www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Contacto UE:

Sound United Europe

Declaración de conformidad de UKCA

Por la presente, Sound United, LLC declares que nuestro producto cumple con las regulaciones del Reino Unido.

El texto completo de la declaracion de conformidad de UKCA está disponible en la asigniente direccion de Internet: https://www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

UK Importer:

D&M Audiovisual Ltd

Ciertas leyes y/o regulaciones internociales, naciales y/o locales peuvent aplicarse con respecto a la eliminacion de este producto. Para Obtener mas informacion, comuniquese con el minorista donte comprro este producto o con el importador/ distribuidor de Polk en su pais. Internacional hay mas informacion disponible en www.polkaudio.com o poniendose en contacto con Polk Audio en 5541 Fermi Court, Carlsbad, California, 92008, EE. UU. Telefono: 1-800-377-7655.

Este fácilo en nuestros produits electricos o en su embalaje indica que en Europa está prohibido desechar这些东西 products como residuos domesticos. Para asegurar de desechar los produits correctamente, desechelos de acuerdo con las leyes y normativas locales sobre la eliminacion de equipos electricos y electronicos. Al hacerlo, está contribuyendo a la retencion de los recursos naturales y a la promocion de la proteccion del medio ambiente mediante el tratamento y la eliminacion de desechos electronicos.

Eliminación correcta de este producto.Esta marca indica que este producto no debe desecharse conotiros residuos domesticos en toda la UE. Para evaporar posibles daños al medio ambiente o a la saluteh humana por la eliminación descontrolada dedesechos, recicelos de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo uso, utilise los sistemas de devolución y recolección o comuniquese con el minorista donde compró el producto. Puede落户 este producto a un reciclaje seguro para el medio ambiente.
