BEDIENUNGSANLEITUNG Monitor XT10 POLK

Stellen Sie den Subwoofer auf

1 Auspacken

Überprüfen Sie, ob die folgenden Anteile in der Verpackung enthalten sind.

Monitor XT10
Subwoofer

Stromkabel Dokumentation

2 Positionieren Sie den Subwoofer

Für ein optimes Hörerlebnis ist die Platzierung alles. Platzieren Sie den Subwoofer in einer der folgenden Konfigurationen undnehmen Sie die Einstellungen gemäß ihren Vorlieben vor.

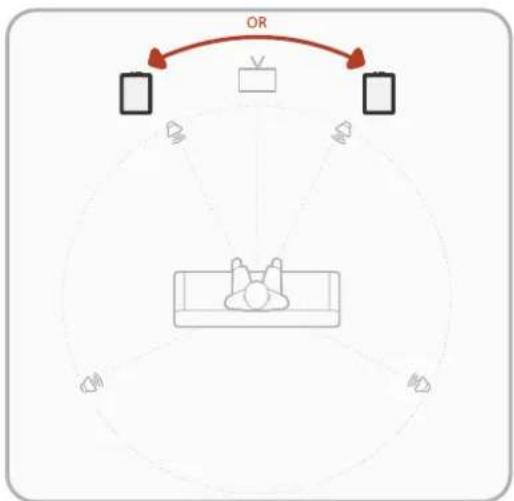

Hören mit einem Subwoofer

Positionieren Sie bei einer Konfiguration mit einem Subwoofer den Subwoofer auf beiden Seiten der Frontlautsprecher und entlang derselben Wand. Für den besten Klang und minimale Verzerrung sollen der Subwoofer etwa 6 Zoll von der Wand entfernrt positioniert werden.

Für optimale Leistung:

• Stellen Sie den Subwoofer nicht in der Mitte des Hörbereichs auf.
• Stellen Sie sicher, dass jeder Subwoofer mindestens 6 Zoll von der Wand entfernt ist.
• Experimentieren Sie mit der Platzierung. Das Bewegen des Subwoofoers um ein paar Meter in eine beliebige Richtung kann einen großen Unterschied machen.

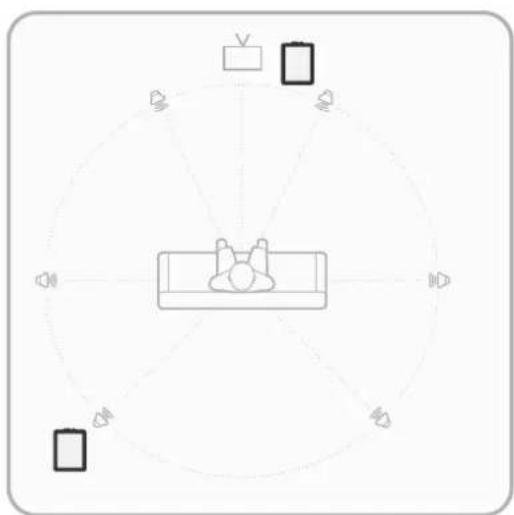

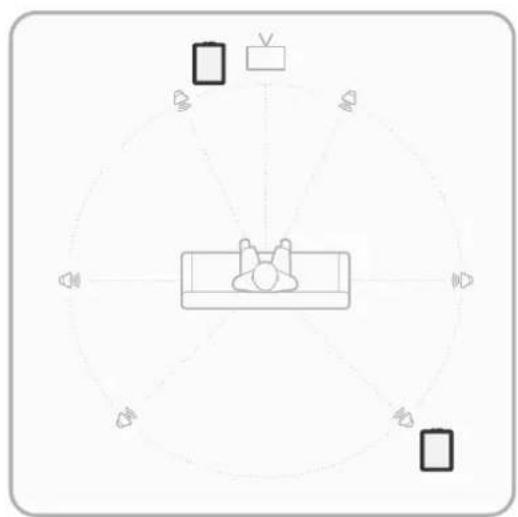

Horen mit mehreren Subwoofern

Positionieren Sie für eine Konfiguration mit mehreren Subwoofern den ersten Subwoofer auf beiden Seiten der Frontlautsprecher und an derselben Wand. Positionieren Sie den zweiten Subwoofer diagonal gegenüber dem ersten Subwoofer.

OR

Schlieben Sie den Subwoofer an ihren Veränderter oder AVR an

Wahlen Sie eine der beiden folgenden Optionen, um den Subwoofer an ihren Veränder oder Receiver anzuschreiben.

HINWEIS: Stellen Sie sicher, dass der Subwoofer nicht an das Stromnetz angeschlossen ist, bevor Sieihn an. Ihren Verstärker/Receiver anschließen.

Linie im Setup

These Methode wird fur Systeme ohne LFE/Subwoofer-Ausgangsbuchse empfohlen, wie z. B. 2-Kanal-Systeme.

1. Schalten Sie ihren Verständner/Receiver aus.
2. Schlieben Sie Standard-RCA-Kabel an den vorderen linken und rechten Pre-Out-Buchsen des Verstärkers/Empfängers an.
3. Stellen Sie den Lautstärkeregler auf die 12-Uhr-Position.
4. Passen Sie den Tiefpassfilterregler an, um den Subwoofer und die Hauptlautsprecher nach ihren Wünschen zu mischen.

LFE-Setup

1. Schalten Sie ihren Verstärker/Receiver aus.
2. Verbinden Sie das LFE-Kabel Ihres Receivers mit dem linken weißen Cinch-Line-Eingang des Subwoofoers. HINWEIS: Der „linke weiße Cinch-Line-Eingang" ist mit „L/LFE" gekennzeichnet.
3. Drehen Sie den Tieffpassfilterregler am Subwoofer auf 160Hz
4. Stellen Sie den Lautstärkeregler auf die 12-Uhr-Position.
5. Befolgen Sie die Anweisungen zum Bassmanagement auf Ihr Verm Veränder oder AVR, um den Subwoofer zu integrieren.

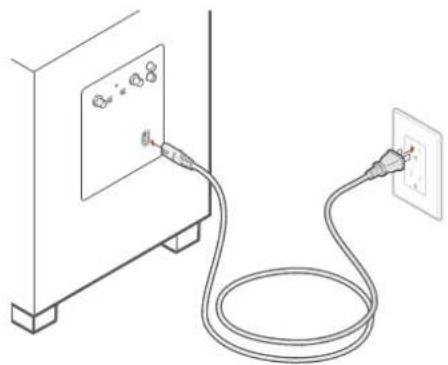

SchlieBen Sie das Netzkabel an

Stecken Sie das Netzkabel in den Subwoofer und dann in eine Wandsteckdose.

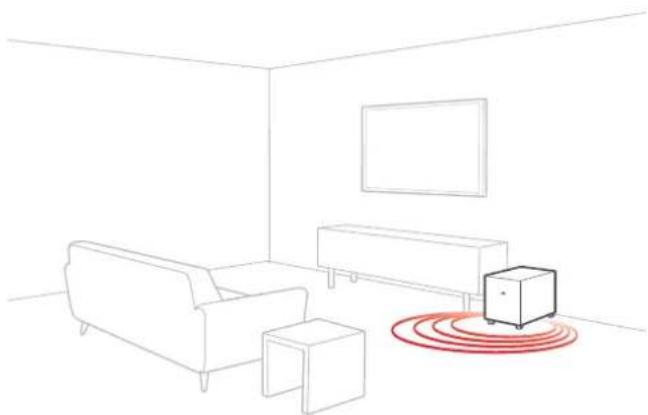

Die Einrichtung ist jetzt abgeschlossen!

Sehen Sie fern oder horen Sie Musik und passen Sie die Subwoofer-Einstellungen ihren Vorlieben an. Auf der nachsten Seite finden Sie ein Diagramm der Subwoofer-Rückwand.

Fur Support, FAQs und weitere Informationen zum Subwoofer besuchen Sie polkaudio.com/MonitorXT10.

Subwoofer-Funktionen

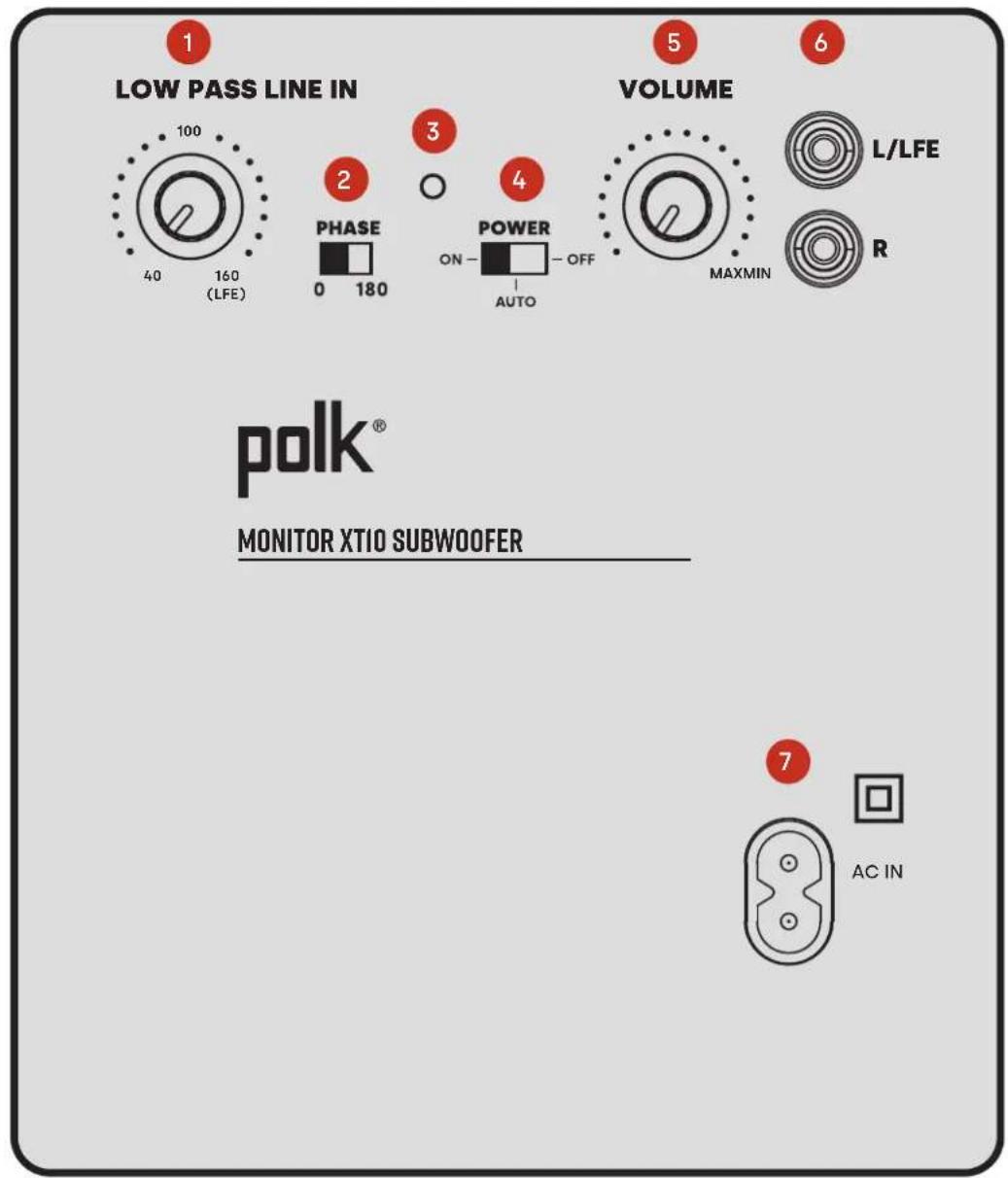

Bedienelemente auf der Rückseite des Subwooofers

1. Regler für Tiefpassfilter
2. Phasenschalter
3. LED-Betriebsanzeige
4. Ein/Auto/Aus-Schalter
5. Lautstarkeregler
6. Line-In (LFE = weiBer Cinch)
7. Wechselstromeingang

Subwoofer-Spezifikationen

Typ, Leistung und Freqenz
Lautsprechertyp Subwoofer
Basiotyp Bassreflex (portiert)
Gesamtfrequencygang 24 Hz-160 Hz
Kontinuierlich (RMS) 50 W
Spitzenleistung 100 W
Verständerkotyp Class D
Phaseneinstellung 0°/180°
Europa (<0,5 W-Konformität) Ja
Übergangsfrequency des Tiefpasses 40 Hz-160 Hz / LFE
Dimensionen und Gewicht
Produktabmessungen (B x H x T) 11.9" x 15.7" x 16.6" (302 x 400 x 421 mm)
Produktgewicht (jeweils) 23 lbs (10.4 kg)
Schränke
Verfügbare Ausführungen PICA aus schwarzem Vinyl
Fuß Fest installierte Fuß (keine Nivellierung)
Eingänge
Line-Ebene Ja
LFE	Einzelner Cinch
Kontrollen
Hauptstrom	Automatisch ein/aus
Volumen	Potentiometer
Tiefpassfilter	Potentiometer

Die Spezifikationen können ohne Vorankündigung geändert werden.

Technische Unterstützung

Wenn Ihr Produkt wahrend des Versands beschädigt wurde, wenden Sie sichitte an den autorisierten Polk Audio- Handler, bei dem Sie Ihr Produkt gekauft haben. Fur technischen Support, FAQs und Reparaturinformationen besuchen Sie support.polkaudio.com. Die E-Mail-Adressen und Telefonnummern des Supports variieren je nach Region, in der Sie Ihr Produkt gekauft haben.

Wichtige Produktinformationen

WARNING: Horen Sie gut zu

Lautsprecher von Polk Audio konnen mit extrem hoher Lautstärke wieergegeben werden, was zu ernsthaften oder dauerhaften Gehorschaden führen kann. Polk Audio übernimmt keine Haftung für Hörverlust, Körperverletzung oder Sachschaden, die aus dem Missbrauch seiner Produkte resultieren. Behalten Sie diese Richtlinien im Hinterkopf und gehen Sie beim Steuern der Lautstärke immer mit gutem Urteilsvermögen vor:

Begrenzen Sie die langere Belastung durch Lautstärkepegel, die 85 Dezibel (dB) überschreiben. Weitere Informationen zu sicheren Lautstärkepegeln finden Sie in den Richtlinien der Occupational Health and Safety Administration (OSHA) unter www.osha.gov/.

Pflege und Reinigung

Das einzige, was Siejemals mit ihren Lautsprechern tun,müssen,ist, sie gelegentlich abzustauben. Verwenden Sie niemals Scheuer- oder Lösungsmittelreiniger oder scharfe Reinigungsmittel.

Sicherheitsvorkehrungen

1. VORSICHT! Um die Brand- oder Stromschlaggefahr zu verringn, setzen Sie diese Gerät weder Regen noch Feuchtigkeit aus. Das Gerätarf weder Tropfen noch Spritzern ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät gestellt werden.
2. Lesen Sie diese Anweisungen.
3. Bewahren Sie diese Anleitung auf.
4. Beachten Sie alle Warnungen.
5. Befolgen Sie alle Anweisungen.
6. Verwenden Sie these Gerät nicht in der Nähe von Wasser.
7. Nur mit einem trockenen Tuch reinigen.
8. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie gemäß den Anweisungen des Herstellers.
9. Installieren Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
10. Auf dem Gerät sollenne keine offenen Flammenguell, wie z. B. brennende Kerzen, platziert werden.
11. Stellen Sie den Subwoofer zum einfahren Ein- und Ausstecken in die Nähe Ihrer Steckdose.
12. Schützen Sie das Netzkabel davon, dass man darauf auf tritt oder es eingeklemmt wird, insbesondere an den Steckern, Steckdosen und an der Stelle, an der es aus dem Gerät heraustritt.
13. Verwenden Sie nur vom Hersteller angegebene Anbaugeräte/Zubehörteile.
14. Trennen Sie das Gerät während eines Gewitters oder wenn es langere Zeit nicht verwendet wird.

15. Überlassen Sie alle Wartungsarbeiten qualifiziertem Personal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeiten verschüttet wurden oder Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal Funktionieren oder heruntergefallen sind.

16. WARNING! Als Trennvorrichtung dient der Netzstecker/Gerätestecker. Die Trennvorrichtung muss leicht bedienbar bleiben.

17. VORSICHT! Um diese Produkt vollständig vom Stromnetz zu trennen, siehen Sie den Stecker aus der Steckdose. Der Netzstecker dient zur vollständigen Unterbrechung der Stromversorgung des Gerätes und muss für den Benutzer weniger zugänglich sein.
18. Das Gerät kann bei einer maximalen Umgebungstemperatur von 35^ (95°F) verwendet werden.
19. Das Produkt ist für Höhen bis einschließlich 2000 m über dem Meeresspiegel ausgelegt.
20. VORSICHT! Um diese Produkt vollständig vom Stromnetz zu trennen, siehen Sie den Stecker aus der Steckdose. Der Netzstecker dient zur vollständigen Unterbrechung der Stromversorgung des Gerätes und muss für den Benutzer leicht zugänglich sein.
21. VORSICHT! Neutrale Sicherung. Nach dem Durchbrennen der Sicherung besteht immer noch die Gefahr eines Stromschlags. Trennen Sie das Netzkabel vor Wartungsarbeiten. Verwenden Sie beim Austausch eine Sicherung mit gleicher Stromstärke (China/Europa: T 1AL 250V; Japan: T 2AL 250V).

Hinweise zur Verwendung

• Vermeiden Sie hohe Temperaturen.
• Achten Sie bei der Installation in einem Rack auf eine ausreichende Wärmeableitung.
• Gehen Sie vorsichtig mit dem Netzkabel um.
• WARNING! Halten Sie den Stecker fest, wenn Sie das Kabel abziehen.
• Halten Sie das Gerät frei von Feuchtigkeit, Wasser und Staub.
• Ziehen Sie den Netzstecker, wenn Sie das Gerät langere Zeit nicht benutzen.
• Blockieren Sie nicht die Belüftungsöffnungen.
• Lassen Sie keine Fremdkörper in das Gerät.
• Lassen Sie das Gerät nicht mit Insektiziden, Benzol und Verdünner in Berührung kommt.
• WARNING! Zerlegen oder modifizieren Sie das Gerät niemals in irgendeiner Weise.
  Die Beluftung sollte nicht behindert werden, indem die Beluftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken oder Vorhängen abgedeckt werden.
• Offene Flammenquellen wie brennende Kerzen sollenn nicht auf das Gerät gestellt werden.
• Setzen Sie das Gerät keinen tropfenden oder spritzenden Flüssigkeiten aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät.
• WARNING! Fassen Sie das Netzkabel nicht mit nassen Händen an.
• WARNING! Wenn sich der Schalter in der Position OFF (STANDBY) befindet, ist das Gerät nicht vollständig vom NETZ getrennt.

• Das Gerät muss in der Nähe der Stromversorgung installiert werden, sodass die Stromversorgung liegt zugänglich ist.
  VORSICHT! HEISSE OBERFLÄCHE.

• NICT TASTEN.
  Die hintere Metallplatte uber dem internen Kuhlkorper kann heiwer werden, wenn diese Produkt kontinuierlich betrieben wird. Berühren Sie keine helloben Bereiche, insbesondere um die HeiBe Oberflache"-Markierung und die hintere Metallplatte.EU Declaration of Conformity

CE

Hiermit erklärt Sound United, LLC, dass unser Produkt den folgenden EU/EG-Richtlinien entspricht:

Der vollständige Text der EU-Konformitätserklung ist unter folgender Internetadresse verfügbar: https://www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

EU-Kontakt:

Sound United Europe

UKCA-Konformitätserklarung

UKCA

Hiermit erklärt Sound United, LLC, dass unser Produkt den britischen Vorschriften entspricht.

Der vollständige Text der UKCA-Konformitätserklarung ist unter folgender Internetadresse verfügbar: https:// www.polkaudio.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

UK-Importeur:

D&M Audiovisual Ltd

Für die Entsorgung these Products konnen bestimmte internationale, nationale und/oder lokale Gesetze und/oder Vorschriften gelten. Für weitere Informationen wenden Sie sichitte an den Einzelhändler, bei dem Sie these Produkte gekauft haben, oder an den Polk-Importeur/Vertrieb in Ihrlem Land. Weitere Informationen erhalten Sie auch unter www.polkaudio.com oder wenden Sie sich an Polk Audio unter 5541 Fermi Court, Carlsbad, Kalifornien, 92008, USA. Telefon: [phone].

Dieses Symbol auf unseren Elektroprodukten oder deren Verpackung weist daraufhin, dass es in Europa verboten ist, diese Produkte als Hausmüll zu entsorgen. Um sicherzustellen, dass Sie das/die Produkt(e) korrekt entsorgen, entsorgen Sie das/ die Produkt(e)itte gemäß den örtlichen Gesetzen und Vorschriften zur Entsorgung von Elektro- und Elektronikgeräten. Damit leisten Sie einen Beitrag zur Erhaltung natürlicher Ressourcen und zur Förderung des Umweltschutzes durch die Behandlung und Entsorgung von Elektroschrott.

Korrekte Entsorgung these Products. These Kennzeichnung weist daraufhin, dass these Product in der gesamten EU nicht mit anderen Haushaltsabfallen entsorgt werden darf. Um möglich Schaden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recycleln Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen zu fordern. Um ihr gebrauchtes Gerät zurückzugegeben, nutzen Sieitte die Rückgabe und Sammelsysteme oder wenden Sie sich an den Handler, bei dem Sie das Produkt gkauft haben. Sie konnen these Product zum umweltfreundlichen Recycling bringen.
