MANUAL DE USUARIO 54PRO Vario SABO

• 18 ORIGINELE ONDERDELEN Wentellagervet SAA11300 Oliefilter MIA11787 Bougie M78543 Luchtfilterelement MIU12718 Voorfilter MIU12719 Stootbescherming SA592 Ombouwset op mulchsysteem SA612 Mesbalk Het vervangen van de mesbalk mag om veiligheidsredenen alleen worden uitgevoerd door een geautoriseerde vakwerkplaats. Deze vakwerkplaats kent ook het bijhorende onderdeelnummer van de mesbalk.1 1 Introducción p. 2
• 2 Explicación de la placa de características instalada en la máquina p. 2
• 3 Explicación de los pictogramas p. 2
• 4 Explicación de los símbolos p. 2
• 5 Uso conforme a su destino p. 3
• 6 Normas generales de seguridad para el cortacésped de cuchillas curvas guiada a mono (gasolina) p. 3
• Advertencias generales sobre la seguridad p. 3
• Medidas preparatorias p. 4
• Manejo p. 4
• Mantenimiento y almacenamiento p. 5
• 7 Descripción de los componentes p. 6
• 8 Trabajos preliminares p. 7
• Levantar el larguero de guía (Ilustración A1 + C1 + E1 ) p. 7
• Montaje del arrancador de larguero (Ilustración L1 ) p. 7
• Colgar la bolsa colectora en el cortacésped (Ilustración R1 + S1 ) p. 7
• Regulación de la altura de corte (Ilustración I ) p. 7
• 9 Antes del primer uso p. 7
• Llenado de aceite (Ilustración Y1 ) p. 8
• Llenado de combustible p. 8
• 10 Arranque del motor p. 8
• 54-PRO A, 54-PRO VARIO (Ilustración D + E ) p. 8
• 54-PRO VARIO PLUS (Ilustración A + D + E ) p. 8
• Apagado del motor (Ilustración F + A ) p. 8
• Parada de emergencia p. 8
• 11 Accionamiento de avance p. 8
• Manejo de la propulsión de las ruedas traseras (Ilustración G ) p. 8
• Ajuste de la velocidad de marcha (Ilustración H ) p. 8
• Dispositivo colector de hierba p. 9
• 12 Funcionamiento con la bolsa colectora de césped p. 9
• Turboseñal (para indicar cuando la bolsa está llena) (Ilustración J + K ) p. 9
• Vaciado de la bolsa colectora (Ilustración L ) p. 9
• Funcionamiento sin bolsa colectora p. 9
• 13 Siega p. 9
• Siega en laderas p. 9
• Control del nivel de aceite p. 9
• Verificación de la seguridad de funcionamiento p. 9
• Restricción de horarios p. 9
• Indicaciones para el cuidado del césped p. 9
• Siega (Ilustración M ) p. 9
• Mullido p. 9
• Modificación para expulsión trasera (Ilustración U2 + S1 ) p. 10
• Intervalos de mantenimiento p. 10
• 14 Cuidado y mantenimiento del cortacésped p. 10
• Limpieza (Ilustración A + O ) p. 10
• Cómo guardar el aparato p. 10
• Plegado del larguero de guía (Ilustración B4 ) p. 10
• Transporte y aseguramiento del aparato (Ilustración N + N4 ) p. 10
• Mantenimiento de la cuchilla p. 11
• Afilado posterior y equilibrado de la cuchilla (Ilustración Q ) p. 11
• Sustitución de la cuchilla p. 11
• Mantenimiento de las ruedas delanteras p. 11
• Mantenimiento de la propulsión de las ruedas traseras (Ilustración R ) p. 11
• Mantenimiento de la transmisión p. 11
• Recambio de la correa trapezoidal de transmisión p. 11
• 15 Mantenimiento del motor p. 11
• Cambio de aceite p. 12
• Cambiar el filtro de aceite (Ilustración X ) p. 12
• Limpieza o recambio del filtro de aire (Ilustración W ) p. 12
• Control de la bujía (Ilustración Y ) p. 12
• Instrucciones para el periodo invernal del motor (o prolongado desuso) p. 12
• 16 Causas de averías y su eliminación p. 12
• 17 Datos técnicos p. 13
• Motor p. 13
• Cortacésped p. 13
• Nivel de potencia acústica p. 13
• Nivel de la presión acústica p. 13
• Vibraciones p. 14
• 18 Recambios originales y accesorios Declaración de conformidad véase el final del documento, tras el último idioma2 1 INTRODUCCIÓN Estimados amigos de la jardinería: Cuando a la diversión por la jardinería se le suma el orgullo de tener un jardín bien cuidado, sólo entonces podrá apreciar sus utensilios de jardinería. Con su nuevo cortacésped ha realizado una buena elección. Aúna la potencia de una gran marca con una larga tradición con la alta tecnología moderna e innovadora. Esto podrá percibirlo al trabajar con el cortacésped y se sentirá orgulloso cuando pueda apreciar el fantástico resultado. No obstante, antes de empezar con el cuidado del césped, aquí le presentamos información importante que deberá tener en cuenta. Antes de poner en servicio el cortacésped por primera vez, lea con atención el manual de servicio para familiarizarse con el correcto manejo y mantenimiento de la máquina y para evitar lesiones o daños en su cortacésped. Emplee el cortacésped con cuidado. Los pictogramas mostrados en el aparato le indican las medidas de precaución más importantes. Las instrucciones de seguridad de este manual de instrucciones están marcadas con símbolos. El significado de los pictogramas y símbolos se explica en los siguientes capítulos. Las designaciones izquierda o derecha se refieren siempre al lado derecho o izquierdo del aparato visto en dirección de la marcha. Si observa detalladamente las instrucciones técnicas, su cortacésped funcionará correctamente. Le indicamos que los daños en el cortacésped provocados por errores de manejo no están incluidos en la obligación de garantía. Disfrute del cuidado de su jardín o parcela. 2 EXPLICACIÓN DE LA PLACA DE CARACTERÍSTICAS p. 14

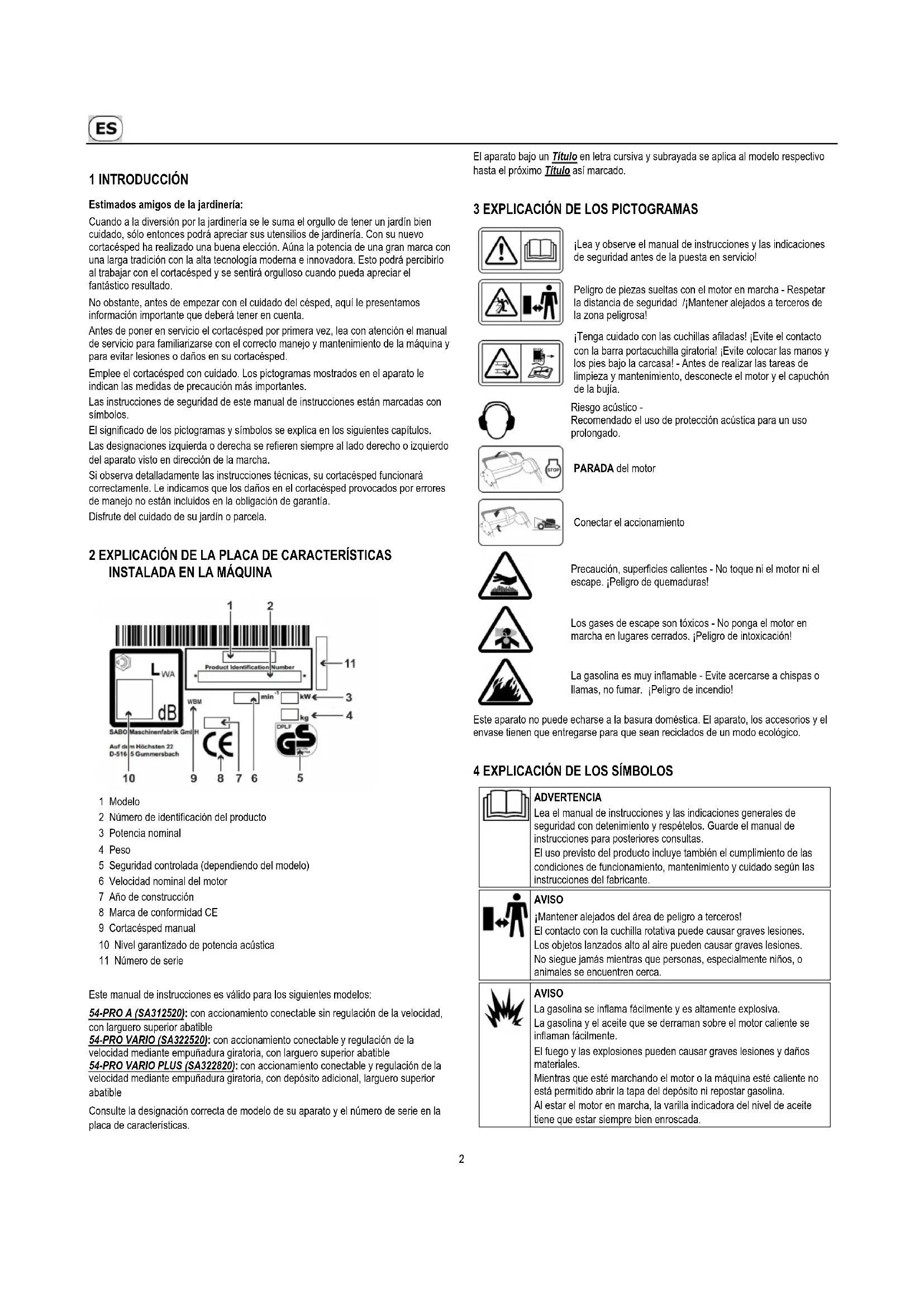

INSTALADA EN LA MÁQUINA

1 Modelo 2 Número de identificación del producto 3 Potencia nominal 4 Peso 5 Seguridad controlada (dependiendo del modelo) 6 Velocidad nominal del motor 7 Año de construcción 8 Marca de conformidad CE 9 Cortacésped manual 10 Nivel garantizado de potencia acústica 11 Número de serie Este manual de instrucciones es válido para los siguientes modelos: 54-PRO A (SA312520): con accionamiento conectable sin regulación de la velocidad, con larguero superior abatible 54-PRO VARIO (SA322520): con accionamiento conectable y regulación de la velocidad mediante empuñadura giratoria, con larguero superior abatible 54-PRO VARIO PLUS (SA322820): con accionamiento conectable y regulación de la velocidad mediante empuñadura giratoria, con depósito adicional, larguero superior abatible Consulte la designación correcta de modelo de su aparato y el número de serie en la placa de características. El aparato bajo un Título en letra cursiva y subrayada se aplica al modelo respectivo hasta el próximo Título así marcado.

3 EXPLICACIÓN DE LOS PICTOGRAMAS

¡Lea y observe el manual de instrucciones y las indicaciones de seguridad antes de la puesta en servicio! Peligro de piezas sueltas con el motor en marcha - Respetar la distancia de seguridad /¡Mantener alejados a terceros de la zona peligrosa! ¡Tenga cuidado con las cuchillas afiladas! ¡Evite el contacto con la barra portacuchilla giratoria! ¡Evite colocar las manos y los pies bajo la carcasa! - Antes de realizar las tareas de limpieza y mantenimiento, desconecte el motor y el capuchón de la bujía. Riesgo acústico - Recomendado el uso de protección acústica para un uso prolongado. PARADA del motor Conectar el accionamiento Precaución, superficies calientes - No toque ni el motor ni el escape. ¡Peligro de quemaduras! Los gases de escape son tóxicos - No ponga el motor en marcha en lugares cerrados. ¡Peligro de intoxicación! La gasolina es muy inflamable - Evite acercarse a chispas o llamas, no fumar. ¡Peligro de incendio! Este aparato no puede echarse a la basura doméstica. El aparato, los accesorios y el envase tienen que entregarse para que sean reciclados de un modo ecológico.

4 EXPLICACIÓN DE LOS SÍMBOLOS

ADVERTENCIA Lea el manual de instrucciones y las indicaciones generales de seguridad con detenimiento y respételos. Guarde el manual de instrucciones para posteriores consultas. El uso previsto del producto incluye también el cumplimiento de las condiciones de funcionamiento, mantenimiento y cuidado según las instrucciones del fabricante. AVISO ¡Mantener alejados del área de peligro a terceros! El contacto con la cuchilla rotativa puede causar graves lesiones. Los objetos lanzados alto al aire pueden causar graves lesiones. No siegue jamás mientras que personas, especialmente niños, o animales se encuentren cerca. AVISO La gasolina se inflama fácilmente y es altamente explosiva. La gasolina y el aceite que se derraman sobre el motor caliente se inflaman fácilmente. El fuego y las explosiones pueden causar graves lesiones y daños materiales. Mientras que esté marchando el motor o la máquina esté caliente no está permitido abrir la tapa del depósito ni repostar gasolina. Al estar el motor en marcha, la varilla indicadora del nivel de aceite tiene que estar siempre bien enroscada.3 AVISO La gasolina se inflama fácilmente y es altamente explosiva. El fuego y las explosiones pueden causar graves lesiones y daños materiales. Al echar gasolina está prohibido fumar y el fuego abierto. AVISO ¡Precaución con las cuchillas afiladas! El contacto con la cuchillas rotativa puede causar lesiones graves en los pies. Arrancar el motor sólo estando detrás del cortacésped. Ponga cuidado en no meter los pies por debajo de la carcasa. AVISO ¡Precaución con las cuchillas afiladas! El contacto con las cuchillas rotativas puede causar graves lesiones en las manos y en los pies. Con el motor/la cuchilla en marcha se tiene que observar la distancia de seguridad dada por el largo del larguero de guía. Ponga cuidado en no meter las manos ni los pies por debajo de la carcasa. ADVERTENCIA Los objetos arrojados al aire pueden provocar graves lesiones. Antes de cortar el césped, retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños, sobre todo en las superficies cubiertas por hojas. No utilice nunca el aparato si carece de los dispositivos de protección o estos están dañados. Los dispositivos de protección o de seguridad ausentes o dañados ponen en peligro su seguridad y la seguridad de otras personas. Antes de la primera puesta en servicio, compruebe la fijación del tornillo de la cuchilla; a continuación controle la sujeción, el desgaste o los daños en la barra portacuchilla. Las cuchillas desgastadas o dañadas deberán ser reemplazadas por un taller competente autorizado. El apriete del tornillo de la cuchilla deberá ser efectuado también por un taller competente autorizado. Antes de arrancar el motor, compruebe si se han retirado las herramientas. PRECAUCIÓN En funcionamiento, el tubo de escape y el motor alcanzan altísimas temperaturas. ¡Peligro de quemaduras! Antes de efectuar trabajos de mantenimiento y limpieza, dejar que la máquina se enfríe 15 minutos como mínimo No usar el aparato jamás si está dañada o falta la rejilla protectora del tubo de escape. ADVERTENCIA Un choque eléctrico puede generar lesiones graves. No pase nunca sobre cables con corriente con la barra de corte en funcionamiento. Tanto antes de iniciar como durante la tarea de cortar el césped deberá controlar siempre el terreno a tratar y, si fuera posible, quitar los posibles cables con corriente. En caso de daños en un cable con corriente, deberá apagar inmediatamente el aparato y separar el cable de la red eléctrica. CUIDADO Si se realizan trabajos en el aparato sin haber extraído el capuchón de la bujía, el motor se podría poner en marcha y provocar lesiones graves. Antes de realizar trabajos de mantenimiento o reparación parar el motor, extraer el capuchón de la bujía y, dado el caso, la llave de contacto. Nunca deberá extraer el capuchón de la bujía mientras el motor permanezca en marcha. Peligro: ¡choque eléctrico! Si desea leer las indicaciones de limpieza o mantenimiento, puede consultar el manual de instrucciones. El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad. ADVERTENCIA El contacto con la cuchilla en rotación puede provocar graves lesiones en las manos y los pies. Los objetos que salgan despedidos pueden provocar graves lesiones. Parar el motor y esperar hasta que la barra de corte esté parada: – si el cortacésped debe ser levantado o inclinado, p. ej., para el transporte; – en caso de desplazamientos fuera del césped en caminos o calles; – si la máquina queda sin vigilancia por poco tiempo; – antes de ajustar la altura de corte; – antes de sacar el saco colector; – antes de sacar el tapón de mullido; – antes de repostar. ¡Repostar únicamente con el motor frío! PRECAUCIÓN El contacto con los bordes afilados de la cuchilla y con otros bordes afilados del aparato puede causar lesiones. Hay que llevar siempre guantes de protección al efectuar trabajos de mantenimiento y limpieza. PRECAUCIÓN Riesgo acústico - Recomendado el uso de protección acústica para un uso prolongado.

5 USO CONFORME A SU DESTINO

• El equipo está destinado exclusivamente al corte de hierba y césped en el ámbito de la jardinería y conservación del paisaje ("Uso conforme al fin previsto"). Cualquier otro uso se considera como no apropiado; en ese caso, el fabricante no se responsabiliza de los daños ocasionados; el riesgo corre a cargo del usuario exclusivamente. El uso conforme al fin previsto incluye también el cumplimiento de las condiciones de servicio, mantenimiento y conservación prescritas por el fabricante.

• En caso de uso en lugares públicos, parques, centros deportivos, calles y en explotaciones agrícolas o forestales, deberá tenerse una especial precaución.

• No está permitido utilizar el cortacésped para podar arbustos, setos o matas, para cortar plantas trepadoras o la vegetación en tejados o tiestos, para aspirar y/o soplar en caminos peatonales.

• No está permitido el uso de equipos auxiliares no autorizados por el fabricante. En caso de uso de este tipo de equipos auxiliares, se extinguirá la conformidad CE y el derecho de garantía. Las modificaciones arbitrarias en el cortacésped eliminan la responsabilidad del fabricante frente a los daños ocasionados.

6 NORMAS GENERALES DE SEGURIDAD PARA EL

CORTACÉSPED DE CUCHILLAS CURVAS GUIADA A MONO (GASOLINA) Advertencias generales sobre la seguridad Para su protección, así como para garantizar el funcionamiento de su máquina, lea minuciosamente las instrucciones de uso del mismo. Familiarícese con los elementos de mando, con objeto de emplear adecuadamente la máquina. Guarde el manual de instrucciones para posteriores consultas.

• Tenga presente que el conductor de la máquina o el usuario, no sólo es responsable de la puesta en peligro de otras personas o su propiedad, sino también de los accidentes que pueda ocasionarles.

• Este manual del operador es parte integrante de la máquina y deberá ser entregado al comprador en caso de reventa.

• No permita nunca que los niños, ni en general, las personas menores de 16 años, ni tampoco cualquiera que desconozca las instrucciones de uso, utilicen la máquina. Tenga en cuenta, por favor, que las disposiciones locales pueden establecer la edad mínima del usuario.

• Explique a toda persona que deba trabajar con la máquina las posibles situaciones de peligro y cómo se pueden evitar accidentes. Está permitido que este aparato sea usado, mantenido y reparado sólo por personas que estén familiarizadas con estas labores e instruidas acerca de los peligros. Tienen que guardarse las prescripciones preventivas de accidentes pertinentes, así como otras reglas de las técnicas de seguridad y medicina laboral reconocidas generalmente.

• Este aparato no está determinado para ser usado por personas que presenten una disminución en sus facultades físicas, sensoriales o mentales o no posean la suficiente experiencia y/o conocimientos, salvo que sean vigilados por una persona responsable de su seguridad y reciban de ésta las instrucciones necesarias sobre la utilización del aparato. Esta persona debe decidir, antes del4 comienzo del trabajo, si la persona con las facultades físicas, sensoriales o mentales disminuidas es apta para esta tarea. No corte nunca el césped cuando personas, en particular niños, o animales se hallen cerca.

• ¡Guarde su máquina en un lugar seguro! Las máquinas que no se utilicen, deberán guardarse en un recinto seco, cerrado e inaccesible para los niños.

• ¡No está permitido manipular o desactivar los dispositivos de protección o de seguridad de la máquina!

• ¡No está permitido manipular el cableado, p.ej. retirando las abrazaderas de los cables o colocando bridas adicionales! Los cables deben recorrer la parte exterior del larguero de tal forma que se evite aplastarlos o estirarlos excesivamente al plegar y desplegar el larguero. Un cable dañado puede generar una avería técnica del aparato. Medidas preparatorias

• Durante la tarea de cortar el césped deberá usar siempre calzado cerrado, resistente y antideslizante o calzado de seguridad, así como pantalones largos. Evite usar prendas muy holgadas o con cintas o cinturones colgantes. No cortar el césped descalzo o con sandalias. Use unas gafas de seguridad para proteger sus ojos.

• Los ruidos fuertes pueden provocar daños auditivos. Llevar protección auditiva. Antes y durante el corte del césped, compruebe completamente el entorno en el cual se emplea el aparato y retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños que podrían ser absorbidos y lanzados. Tanto antes de iniciar como durante la tarea de cortar el césped deberá controlar siempre el terreno a tratar y, si fuera posible, quitar los posibles cables con corriente. No pase nunca sobre cables con corriente con la barra de corte en funcionamiento. Riesgo: choque eléctrico. En caso de daños en un cable con corriente, deberá apagar inmediatamente el aparato y separar el cable de la red eléctrica.

• Si también emplea un robot cortacésped para el cuidado del césped, deberá respetar las siguientes indicaciones de seguridad relacionadas con el área de trabajo del robot: – Antes de cortar el césped sobre estas superficies, deberá controlar el área del cable de limitación. – Si los cables se han tendido bajo tierra, deberá controlarlos para evitar que estos estén a la vista, controle especialmente la zona de la unidad de carga. – Si los cables limitadores se han tendido sobre tierra, deberán estar bien tensados y directamente por encima del suelo y no flojos en el césped. Los cables deben estar adecuadamente sujetos mediante puntas de limitación, véase el manual de instrucciones. – Las puntas de limitación no deben sobresalir, en estos casos deberá volver a hundirlas. – Antes de comenzar a cortar el césped, debe quitar posibles restos de cables. En los casos descritos más arriba se arriesga a que el cable sea absorbido por la herramienta de trabajo y se enrede, esto podría generar lesiones graves.

• Las ramas bajas y otros obstáculos similares pueden lesionar al operador o interferir con el corte de césped. Antes de cortar el césped, identificar posibles obstáculos, tales como ramas bajas, y cortarlos o eliminarlos. AVISO – La gasolina se inflama fácilmente y es altamente explosiva. El fuego y las explosiones pueden causar graves lesiones y daños materiales. – Guarde la gasolina sólo en bidones autorizados para este fin y fuera del alcance de los niños. – Los recipientes de combustible nunca deben llenarse en el interior de un vehículo, sobre un camión o en la plataforma de un remolque que tengan un revestimiento de plástico. Antes de añadirles combustible, los recipientes siempre deben colocarse sobre el suelo y alejados del vehículo. – Llene la máquina de gasolina únicamente al aire libre y cuando el motor esté frío. Está prohibido fumar o tener llama libre al repostar gasolina. – Los aparatos accionados por combustible, que se encuentren sobre una superficie de carga o sobre un remolque no deben ser reabastecidos desde un surtidor, sino que debe reponerse combustible con un bidón. – La gasolina deberá rellenarse antes de arrancar el motor. – Mientras el motor esté en marcha o la máquina esté caliente no se deberá abrir el tapón del depósito ni repostar gasolina. – En caso de que se haya derramado gasolina, no se deberá intentar arrancar el motor. En lugar de ello se deberá retirar la máquina de la superficie ensuciada con gasolina y limpiar el combustible derramado en el motor con un paño. Se deberá evitar cualquier intento de encender el motor hasta que los vapores de la gasolina se hayan volatilizado. – Por razones de seguridad, tendrán que cerrarse nuevamente con cuidado el depósito y el bidón de gasolina. – En caso de daños, habrá que sustituir el depósito de gasolina y el tapón del depósito.

• Antes de comenzar a trabajar con la máquina se deberá realizar siempre una comprobación visual para cerciorarse de que la barra de corte, los tornillos de fijación y la unidad de corte completa no estén desgastadas o dañadas. Para evitar un posible desequilibrio, las cuchillas desgastadas o dañadas y los tornillos de fijación deberán ser reemplazados por un taller competente autorizado.

• Comprobar el estado de los pictogramas en cada uso. Sustituir los pictogramas desgastados o deteriorados. Manejo

• El aparato no deberá utilizarse en un entorno potencialmente explosivo.

• El motor de combustión no deberá funcionar en recintos cerrados, ya que en los mismos pueden acumularse gases de escape peligrosos. ¡Peligro de intoxicación!

• Las personas portadoras de marcapasos no deberán tocar partes del motor bajo tensión cuando éste se halle en marcha.

• ¡Atención! No emplee el aparato delante de orificios de aspiración o instalaciones de ventilación.

• No corte el césped si hace mal tiempo y existe riesgo de rayos.

• Nunca deberá extraer el capuchón de la bujía mientras el motor permanezca en marcha. Peligro: ¡choque eléctrico!

• Desconecte el capuchón de la bujía solo cuando el motor se haya enfriado. ¡Peligro de quemaduras!

• No se deben llevar auriculares para escuchar música o la radio. El funcionamiento y el mantenimiento seguros de la máquina requieren de toda la atención del operador.

• Corte el césped sólo con luz diurna o una buena iluminación. Conduzca la máquina a velocidad de paso humano.

• La velocidad de marcha se deberá adaptar al usuario y al terreno. Aumente lentamente la velocidad hasta que alcance la velocidad de marcha adecuada, si fuera necesario, desconecte el mecanismo de avance.

• Tenga cuidado al aproximarse a esquinas sin visibilidad, arbustos, árboles u otros objetos que puedan obstruir la visión.

• No se acerque demasiado a agujeros, zanjas o pendientes. La máquina podría girarse bruscamente en caso de que una rueda se topase con el borde de una zanja o pendiente o si un borde se derrumba.

• Cuidado al cortar el césped debajo de juegos infantiles (p. ej. hamacas). El aparato podría volverse inseguro. Existe peligro de lesiones.

• No manejar la máquina en caso de enfermedad, cansancio o bajo la influencia de alcohol, medicamentos o drogas.

• Siempre que sea posible, debe evitarse usar el aparato estando la hierba mojada. Existe el peligro de resbalamiento.

• Tenga siempre cuidado de mantener una buena posición en las pendientes. Corte siempre en forma transversal a la pendiente y nunca cuesta arriba o cuesta abajo. Tenga un cuidado especial al cambiar el sentido de marcha en la pendiente.

• ¡No corte césped en pendientes pronunciadas! El corte en pendientes representa siempre un peligro. El cortacésped es tan eficiente, que puede cortar en pendientes de hasta 46% (inclinación de 25°). Por motivos de seguridad, aconsejamos seriamente no aprovechar este potencial teórico. Mantenga siempre una posición vertical segura. Por principio, los cortacéspedes conducidos a pie no deben ser utilizados en pendientes superiores al 26% (inclinación de 15°). Existe peligro de pérdida de estabilidad.

• Tenga un cuidado especial al invertir la marcha del aparato o al atraerlo hacia usted.

• Al realizar movimientos de retroceso con la máquina hay peligro de tropezar. Evite retroceder con la máquina. Evite una postura anormal. Procure mantener una posición segura y guarde siempre el equilibrio.5

• Mantenga la distancia de seguridad establecida por la longitud del larguero de guía.

• Para evitar que la máquina se resbale al transportarla, agarre siempre la máquina por los dispositivos previstos para ello (asa de transporte, carcasa, extremos del larguero o travesaño de la parte inferior del larguero guía). ¡No agarrar por la trampilla de expulsión!

• Antes de levantar o transportar la máquina, tenga en cuenta el peso de la misma (véase datos técnicos). Levantar grandes pesos puede ocasionar problemas de salud.

• No levante ni transporte nunca una máquina con el motor en marcha.

• No utilice nunca el aparato si carece de los dispositivos de protección o de seguridad o si estos están dañados. Los dispositivos de protección o de seguridad ausentes o dañados ponen en peligro su seguridad y la seguridad de otras personas. Los dispositivos de seguridad son (véase capítulo Descripción de los componentes): – Arco de mando de seguridad parada del motor (1) El cortacésped está equipado con un dispositivo de parada del motor. Durante el funcionamiento y en caso de peligro, se desconectará el motor de combustión soltando el estribo de parada del motor. El motor de combustión y la cuchilla deben detenerse en un plazo de tres segundos. Tras soltarlo, el arco debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina deberá ser revisada inmediatamente por un taller competente autorizado. ¡Peligro de lesiones! Si el tiempo de inercia de la cuchilla es mayor, no emplee el equipo y llévelo a un taller especializado autorizado. Medición del tiempo de inercia Tras arrancar el motor de combustión, gira la cuchilla y se escucha un ruido de viento. El tiempo de inercia corresponde a la duración del sonido del viento tras apagar el motor de combustión, se puede medir con un cronómetro. No está permitido poner fuera de servicio el funcionamiento del arco de mando de seguridad. Se debe observar el correcto funcionamiento del arco de mando de seguridad. Si no funciona correctamente, debe repararse en un taller especializado autorizado. Los dispositivos de protección son (véase capítulo Descripción de los componentes): – Carcasa, bolsa colectora de hierba (15), trampilla de expulsión (14), deflector Estos dispositivos protegen contra las lesiones causadas por los objetos lanzados al aire. No está permitido hacer trabajar el aparato con carcasa dañada o sin que estén sujetos reglamentariamente la bolsa colectora de hierba, el deflector o la trampilla de expulsión junto a la carcasa. – Carcasa Este dispositivo de seguridad protege de lesiones por contacto con la barra de corte en rotación. La máquina no debe ponerse en funcionamiento con la carcasa dañada. Cuidar de no meter las manos ni los pies debajo de la carcasa. – Cubiertas del accionamiento por correa (13), cubiertas del motor (5) Estos dispositivos protegen contra lesiones causadas por piezas móviles. La máquina no debe ponerse en funcionamiento con cubiertas dañadas o no correctamente fijadas. – Rejilla protectora del tubo de escape (12) El motor/tubo de escape se calienta muchísimo. La rejilla protectora protege contra quemaduras. No use el aparato sin la rejilla protectora del tubo de escape. No está permitido modificar los dispositivos de protección.

• No altere el ajuste básico del motor ni lo pase de rosca.

• No conectar el accionamiento, si existe, durante el proceso de arranque. Al efectuar la puesta en marcha se deberá tener cuidado que los pies se encuentren a una distancia segura de la herramienta cortadora. Al poner en marcha el motor, la máquina no se debe poner de canto hacia arriba, sino que se ha de poner en diagonal, en caso necesario, presionando el larguero de guía hacia abajo, de modo que la herramienta de corte quede hacia el lado contrario del usuario, pero solo a la distancia justa necesaria. Antes de que el aparato se encuentre de nuevo en el suelo, ambas manos deberán encontrarse en la parte superior del larguero. No arrancar nunca el motor, si se encuentran personas o animales delante del cortacésped. En aparatos con expulsión lateral, no arrancar el motor si se encuentran personas, animales o usted mismo en la zona del canal de expulsión. No ponga nunca las manos o los pies cerca o debajo de partes en rotación. Tenga cuidado de que las manos y los pies no se encuentren debajo de la carcasa. Manténgase siempre alejado del orificio de expulsión. Pare el motor soltando el estribo de parada del motor, extraiga el capuchón de la bujía, asegúrese de que todas las piezas giratorias estén totalmente detenidas y, dado el caso, de que la llave de encendido se haya quitado: – al abandonar la máquina; – antes de controlar o limpiar la máquina o realizar trabajos en ella; – antes de soltar los dispositivos de bloqueo o eliminar obstrucciones en el canal de expulsión; – si se ha topado con un cuerpo extraño; – si la máquina empieza a vibrar de forma extraña.

• Si se ha cogido un cuerpo extraño y en caso de que el aparato quede bloqueado, (p. ej., al pasar por un obstáculo), es necesario dejar que el con cesionario del ramo lo examine para comprobar si se han dañado o deformado partes de la máquina. También las posibles reparaciones a llevar a cabo tienen que dejarse hacer por un taller del ramo autorizado.

• Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller profesional autorizado. Si las manos reciben demasiadas vibraciones, pueden producirse un perjuicio a la salud. Si se producen grandes vibraciones, diríjase inmediatamente a un taller competente autorizado.

• ADVERTENCIA Los niveles de ruido y vibración mostrados en este manual de instrucciones representan los niveles máximos para el uso de la máquina. El uso de un elemento de corte no equilibrado, la excesiva velocidad de los movimientos o la ausencia de mantenimiento influyen notablemente en el nivel de ruido emitido y en las vibraciones. Por tanto, es necesario llevar a cabo medidas preventivas para eliminar los posibles daños provocados por los niveles excesivos de ruido y estrés que origina la vibración. Mantenga la máquina en buen estado, lleve protectores acústicos y realice descansos durante el funcionamiento. Lleve a cabo las tareas de mantenimiento descritas en este manual de instrucciones. El mantenimiento y la comprobación del aparato deberán ser realizados periódicamente por un taller especializado autorizado. Pare el motor soltando el estribo de parada del motor, asegúrese de que todas las piezas giratorias estén totalmente detenidas y, dado el caso, de que la llave de encendido se haya quitado; – si debe levantar o inclinar el cortacésped, p. ej., para el transporte; – si debe transportar la máquina de una superficie de corte a otra; – si se desplaza fuera del césped; – si abandona la máquina por un tiempo breve; – si desea regular la altura de corte; – antes de sacar el saco colector; – antes de sacar el tapón de mullido; – antes de repostar. ¡Repostar únicamente con el motor frío!

• Suponiendo que el motor tenga un grifo de cierre de la gasolina, se lo cierra después de la siega. Mantenimiento y almacenamiento

• El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.

• Asegúrese de que todas las uniones roscadas estén fuertemente apretadas y que el aparato se halle en un estado de trabajo seguro.6 La apertura de la tapa de descarga y el desmontaje de la bolsa colectora de hierba o la retirada del tapón de mullido deberán efectuarse sólo estando desconectado el motor. No guarde nunca la máquina con el depósito lleno de gasolina dentro de un recinto en el cual los vapores de gasolina puedan tener posiblemente contacto con fuego abierto o con chispas o se puedan inflamar. En funcionamiento, el tubo de escape y el motor alcanzan altísimas temperaturas. Antes de mantener y limpiar la máquina, deje que la máquina se enfríe, como mínimo, 15 minutos.

• Para evitar el peligro de incendio, mantener el motor, silenciador (tubo de escape) y tanque de combustible libre de hierba, hojas o aceite rebosado (grasa). Al levantar la máquina o ponerlo sobre el lado, tener cuidado de no derramar aceite o gasolina. ¡Peligro de incendio! Deje enfriar el motor antes de guardar la máquina en lugares cerrados. No almacene la máquina cerca de llamas abiertas u otras fuentes de ignición, como p.ej. calentadores o calefacciones. Antes de iniciar el trabajo con la máquina, controle que el saco colector no esté desgastado o fuera de funcionamiento. Recomendamos el control del estado y de la sujeción de la cuchilla antes de comenzar a cortar el césped. El tornillo de sujeción de la cuchilla deberá ser tensado siempre por un taller especializado y autorizado. Si el tornillo de sujeción de la cuchilla estuviera demasiado tensado o flojo se podrían dañar el acoplamiento de la cuchilla o la barra portacuchillas o estas se podrían soltar y generar lesiones graves. Deberá sustituir siempre las cuchillas desgastadas o deterioradas. La sustitución, afilado o equilibrado de las cuchillas debe ser llevado a cabo por un taller especializado autorizado. Debido al montaje erróneo del acoplamiento de cuchillas puede soltarse la barra portacuchillas, lo que puede provocar graves lesiones. Una cuchilla mal afilada y no equilibrada puede provocar grandes vibraciones y dañar el cortacésped.

• Por razones de seguridad, sustituya las partes desgastadas o dañadas. Si debe realizar trabajos de mantenimiento y de limpieza, utilice siempre guantes de protección.

• Durante el empleo de combustibles, como aceite de motor y carburantes, deberá usar un equipo de protección adecuado (p.ej. guantes de protección adecuados). Respete las fichas de datos de los respectivos combustibles. Las tareas de mantenimiento y limpieza sólo pueden realizarse con el motor desconectado y el capuchón de la bujía retirado sobre una superficie plana. El mantenimiento periódico es imprescindible para la seguridad y el cumplimiento de la potencia.

• ¡Nunca deberá extraer el capuchón de la bujía mientras el motor permanezca en marcha! Peligro: choque eléctrico.

• Desconecte el capuchón de la bujía solo cuando el motor se haya enfriado. ¡Peligro de quemaduras!

• ¡Controlar la sujeción segura del capuchón de la bujía! Peligro: choque eléctrico.

• En caso de tenerse que vaciar el depósito, hay que hacerlo al aire libre y estando el motor frío. Póngase atención en que no se derrame carburante alguno. Por motivos de seguridad y de prestación de garantía, sólo se pueden emplear recambios originales. Los recambios no equivalentes pueden dañar la máquina y poner en peligro su seguridad.

7 DESCRIPCIÓN DE LOS COMPONENTES

54-PRO A, 54-PRO VARIO

1 Arco de mando de seguridad parada del motor 2 Empuñadura giratoria accionamiento Vario, sólo en el modelo 54-PRO VARIO 3 Estribo de mando motriz 4 Cierre del depósito 5 Cubierta del motor 6 Filtro de aire 7 Ajuste de la altura de corte 8 Asa 9 Bujía 10 Manija del cable de arranque 11 Boca de llenado de aceite con varilla de medición 12 Rejilla de protección de los gases de escape 13 Cubiertas de la transmisión por correa 14 Trampilla de expulsión 15 Bolsa colectora de césped

1 Arco de mando de seguridad parada del motor 2 Empuñadura giratoria accionamiento Vario 3 Estribo de mando motriz7 4 Cierre del depósito con válvula de ventilación 5 Cubierta del motor 6 Filtro de aire 7 Válvula de combustible 8 Filtro de aceite 9 Ajuste de la altura de corte 10 Asa 11 Bujía 12 Rejilla de protección de los gases de escape 13 Cubiertas de la transmisión por correa 14 Trampilla de expulsión 15 Bolsa colectora de césped 16 Boca de llenado de aceite con varilla de medición 17 Manija del cable de arranque Todos los modelos 8 TRABAJOS PRELIMINARES Para el montaje del cortacésped se encuentran en el embalaje las siguientes piezas individuales:

• Cortacésped con larguero de guía premontado

• Paño colector, armazón del saco colector

• Bolsa de herramientas con el siguiente contenido: – Manual de instrucciones con declaración de conformidad – Condiciones de garantía – Llave de la bujía – Diversas piezas de sujeción. En el caso improbable de que faltara alguna pieza, póngase en contacto con su comercio especializado. ATENCIÓN ¡Antes del montaje del larguero y del soporte del cable de arranque y al abrir el larguero guía, retire siempre el conector de la bujía! ¡Una vez realizado el montaje, presione de nuevo el conector de la bujía como muy tarde antes de arrancar el motor! Levantar el larguero de guía (Ilustración A1 + C1 + E1 ) Desplegar el larguero de guía plegado en forma de Z hacia arriba en el siguiente orden: – En primer lugar, oriente la pieza superior del larguero guía hacia atrás de tal manera que A1 el orificio en el extremo del larguero respectivamente esté cubierto por uno de los dos orificios de la unión de largueros. Hacer pasar desde afuera los dos tornillos hexagonales M8x30 (1) (de la bolsa de herramientas) con arandelas bloqueantes (2) a través del larguero y de la unión del larguero y apretar los tornillos C1 . Pueden ajustarse dos alturas diferentes de largueros. Aviso Al plegar la parte inferior del larguero guía, procure que los cables Bowden no queden enganchados. – Colocar en ambos pernos superiores, para fijación, primero una arandela elástica curvada (3), luego un casquillo distanciador (4) y atornillar con una tuerca hexagonal de seguridad (5) respectivamente C1 (de la bolsa de herramientas). – Ahora, levante la parte superior del larguero guía (6). Cuando la parte superior e inferior se encuentren a una misma altura, fijar las tuercas de empuñadura manualmente E1 . IMPORTANTE Al levantar la parte superior del larguero guía, procure que los cables Bowden no queden enganchados. CUIDADO Al realizar el ajuste del larguero de guía y soltar las tuercas hexagonales (5) C1 (sólo se deberán soltar hasta tal punto que el larguero se pueda mover) y los tornillos de fijación (1) C1 entre la parte inferior del larguero y el soporte, se podría generar un movimiento brusco e imprevisible del larguero. Asimismo podrían producirse zonas de aplastamiento entre la parte inferior del larguero y la unión del larguero/carcasa. ¡Peligro de lesiones! IMPORTANTE ¡Al plegar y desplegar los largueros, tener cuidado para no doblar, aplastar, retorcer o estirar demasiado los cables! Colocar los cables siempre por el lado exterior de la unión del larguero. Un cable dañado puede generar una avería técnica del aparato. Montaje del arrancador de larguero (Ilustración L1 ) – Retire el soporte del cable de arranque (1) de la bolsa de herramientas. – Desenrosque la tuerca hasta que ambas mitades puedan ser desplazadas sobre el larguero. – En el larguero superior se encuentra un adhesivo (2) para el posicionamiento del soporte del cable de arranque. ATENCIÓN Por motivos de seguridad, el soporte del cable de arranque sólo se puede montar en la posición indicada. – Presione el estribo de mando parada del motor (3) sobre la pieza superior del larguero (4) y sujételo, extraiga el cable de arranque (5) e introdúzcalo en el soporte del cable de arranque. – Una ambas mitades (6), apriete de nuevo la tuerca. De este modo se evita que el cable de arranque salte hacia fuera. El soporte del cable de arranque debe montarse/orientarse de tal manera que el cable de arranque esté libre y no roce en otras piezas. Colgar la bolsa colectora en el cortacésped (Ilustración R1 + S1 ) – Primeramente incorpore en el paño colector el bastidor de la bolsa colectora con la manija. Observar, que las esquinas protectoras del paño colector cubran las esquinas traseras de la bolsa colectora. Centre las costuras superiores del paño colector en la manija. – Presione los perfiles de retención del paño colector en las barras del armazón de la bolsa colectora en las barras del armazón del saco colector R1 . – Abra la trampilla de expulsión del cortacésped hacia arriba. – Levante la bolsa colectora por el asa, coloque el cestón (1) R1 por la abertura de la bolsa colectora en la abertura de expulsión y enganche con sus dos ganchos laterales en la parte superior de la carcasa del cortacésped S1 . – Baje la trampilla de expulsión sobre la bolsa colectora. Regulación de la altura de corte (Ilustración I ) ¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3 – Sacar la palanca (1) en cada rueda, hacia la rueda, y después de desplazarla lateralmente encastrarla de nuevo en la posición deseada. – ¡Las cuatro palancas deben estar en la misma posición! CUIDADO Al ajustar la altura de corte agarrar la palanca reguladora como se representa en la figura I . De este modo se evita que la mano pueda resultar lesionada si resbala durante el ajuste. IMPORTANTE ¡El corte en altura de corte mínima sólo se debe realizar en superficies de césped planas y llanas! Tenga en cuenta, que los ajustes inferiores de altura de corte se deben utilizar sólo en caso de condiciones óptimas. Si elige una altura de corte demasiada baja, la capa de césped puede resultar dañada o incluso, bajo determinadas circunstancias, destruida. Además de la altura de corte, también la velocidad de marcha influye en el aspecto del corte y en el comportamiento colector. Adaptar la altura de corte y la velocidad de marcha a la altura del césped que va a cortar, en algunos casos podría ser innecesario conectar el mecanismo de avance.

9 ANTES DEL PRIMER USO

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3 Compruebe el asiento seguro de todas las uniones atornilladas y del capuchón de la bujía. ¡Apriete los tornillos si fuera necesario! Se deberá comprobar especialmente la fijación de la barra portacuchilla (véase el capítulo "Mantenimiento de la barra portacuchilla"). El tornillo de fijación de la cuchilla deberá ser apretado siempre por un taller competente autorizado. Si el tornillo de la cuchilla está demasiado apretado o demasiado suelto, el acoplamiento de la cuchilla y la barra portacuchillas pueden sufrir daños o aflojarse, lo cual puede producir graves lesiones. El cortacésped está equipado con un dispositivo de parada del motor. Antes de la primera puesta en servicio, deberá controlar el funcionamiento del arco de mando de seguridad de la parada del motor. Al soltar el arco de mando de seguridad, el motor y la barra portacuchilla deberán detenerse en un periodo de tres segundos. Tras soltarlo, el arco debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina deberá ser revisada inmediatamente por un taller competente autorizado.8 ¡Peligro de lesiones! Si el tiempo de inercia de la cuchilla es mayor, no emplee el equipo y llévelo a un taller especializado autorizado. Medición del tiempo de inercia Tras arrancar el motor de combustión, gira la cuchilla y se escucha un ruido de viento. El tiempo de inercia corresponde a la duración del sonido del viento tras apagar el motor de combustión, se puede medir con un cronómetro. ¡No está permitido manipular o desactivar los dispositivos de protección o de seguridad de la máquina! ¡Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños! Llenado de aceite (Ilustración Y1 ) ¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3 IMPORTANTE ¡Evitar daños! El motor se envía sin aceite. Se debe añadir aceite antes de poner en funcionamiento el motor. Antes del primer arranque, vierta el aceite de motor (véase calidad y cantidad en los Datos técnicos) en este orificio con un embudo tras desatornillar la varilla de medición de aceite. – Aparcar el cortacésped sobre suelo plano – Verter el aceite lentamente a través de la boquilla de llenado. No sobrellenar. Una vez repuesto el aceite, esperar un minuto antes de controlar el nivel de llenado. Colocar la varilla de medición de aceite y fijarla. – Comprobar el nivel de aceite Retirar la varilla de medición de aceite. Limpiar la varilla de medición con un trapo limpio, insertarla de nuevo y apretarla. A continuación, extraer de nuevo la varilla y consultar el nivel de aceite. El aceite deberá llegar hasta la marca superior de llenado (flecha). Verter más aceite en caso necesario. El nivel de aceite no deberá rebosar la marca superior de llenado. Introducir de nuevo la varilla de medición y apretar. – Tras el primer llenado, retire la placa "NO OIL" (NO ACEITE) en la parte superior del motor. Llenado de combustible ¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3 – Para llenar el tanque utilice combustible estándar sin plomo, nuevo y limpio. Es aceptable un combustible con hasta 10% de etanol. – ¡El grifo de combustible deberá estar cerrado A (sólo en el modelo con depósito auxiliar! – Desenroscar la tapa del depósito. – Llenar el combustible con un embudo, como máximo hasta borde inferior de la boca de llenado. – Colocar y apretar la tapa del depósito.

10 ARRANQUE DEL MOTOR

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3 Para arrancar el motor sólo puede permanecer detrás del cortacésped. Coloque el cortacésped en una superficie plana no cubierta de hierba alta (la hierba demasiado alta detiene el arranque de la barra portacuchillas y dificulta el proceso de arranque). Al iniciar o arrancar el motor, la máquina no se puede inclinar en sentido vertical sino, en caso necesario, colocarla en diagonal presionando la barra guía hacia abajo de forma que la herramienta de corte se muestre hacia el lado que no esté en contacto con el usuario pero sólo a la distancia justa necesaria. Antes de que el aparato se encuentre de nuevo en el suelo, ambas manos deberán estar ubicadas en la parte superior de la barra. CUIDADO Para arrancar la máquina, sujetar el cable de arranque con fuerza. La empuñadura del cable se le podría escurrir de las manos. ¡Peligro de lesiones! IMPORTANTE El motor sólo funciona, si el estribo de mando de seguridad es presionado sobre la parte superior del larguero. En cuanto suelte el arco, éste volverá, por fuerza de resorte, a su posición inicial, queda activado el freno de motor y tanto el motor como la cuchilla se detendrán dentro de tres segundos. ADVERTENCIA El motor cuenta con un sistema ReadyStart

: El sistema dispone de un estárter automático con control de temperatura. El motor marcha automáticamente con el número de revoluciones máximo óptimo, necesario para un corte correcto (revoluciones del motor = revoluciones de la cuchilla). 54-PRO A, 54-PRO VARIO (Ilustración D + E ) – Presionar y mantener presionado el arco de mando de seguridad (2) en la parte superior del larguero (3) D . – Tirar lentamente del cable del cebador (4) hasta que se perciba resistencia, luego extraerlo sin interrupción E , - el motor arranca, retroceder lentamente el cable a su lugar. 54-PRO VARIO PLUS (Ilustración A + D + E ) – Abrir la válvula de aireación (1) en la tapa del depósito A . – Abrir la llave de combustible A . – Presionar el arco de mando de seguridad (2) sobre la parte superior del larguero (3) y mantener presionado D . – Tirar lentamente del cable de arranque (4) hasta que sea perceptible la resistencia, luego extraerlo sin interrupción E , - el motor se pone en marcha, volver lentamente el cable a su posición original. Todos los modelos Apagado del motor (Ilustración F + A ) – Soltar el arco de mando de seguridad (1) F . – Cerrar el grifo de combustible A (sólo en el modelo con depósito auxiliar). Parada de emergencia Suelte el estribo de mando de seguridad y el estribo de mando motriz. – El cortacésped se detendrá. – La cuchilla se detendrá. – El motor se detendrá. ¡ATENCIÓN! Antes de comenzar a cortar el césped, deberá controlar el funcionamiento del arco de mando de seguridad del freno y el arco de mando del accionamiento motor: – Al soltar el arco de mando de seguridad, el motor y la barra portacuchilla deberán detenerse en un periodo de tres segundos. – al soltar el arco de mando del accionamiento, la máquina deberá detenerse inmediatamente. Si no fuera el caso, deberá acudir a un taller especializado y autorizado.

11 ACCIONAMIENTO DE AVANCE

Manejo de la propulsión de las ruedas traseras (Ilustración G ) La propulsión de las ruedas traseras se conecta y desconecta, con el motor en marcha, a través del estribo de mando motriz (1) en larguero de guía superior (2). – Atraer el estribo de mando motriz y mantenerlo = el cortacésped se pone en marcha. – Soltar el estribo de mando motriz = el cortacésped se detiene (posición 0) INDICACIÓN Las ruedas traseras emiten chasquidos cuando se empuja el cortacésped hacia adelante.

54-PRO VARIO, 54-PRO VARIO PLUS

Ajuste de la velocidad de marcha (Ilustración H ) IMPORTANTE Para evitar averías, la regulación de la velocidad debe hacerse sólo con el motor en marcha. ADVERTENCIA Cortar a una velocidad demasiada alta perjudica el aspecto del corte y el resultado colector. Adaptar siempre la velocidad a las circunstancias. En caso de corte de hierba largo debe seleccionarse una velocidad de marcha lenta. La velocidad de marcha se ajusta con el asidero giratorio de la izquierda. – Para realizar el ajuste de la velocidad, girar hacia ambos lados hasta alcanzar la velocidad de marcha deseada. La flecha en el asidero giratorio muestra la velocidad de marcha. – Posición "Conejo" = rápido (velocidad máx.). – Posición "Tortuga" = lento (velocidad mín.).9 Todos los modelos Dispositivo colector de hierba ¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

12 FUNCIONAMIENTO CON LA BOLSA COLECTORA DE

CÉSPED ADVERTENCIA Si usa un saco colector, este deberá estar completamente montado y en un estado técnico perfecto. IMPORTANTE Al usar la bolsa colectora hay que cuidar que no se curve el cestón (1) R1 . Al utilizar el cortacésped cuidar de vaciar a tiempo la bolsa colectora. La turboseñal sobre la bolsa colectora le avisa el momento oportuno para vaciarla. En lugar de la bolsa se puede colgar también un deflector (se obtiene en los comercios especializados como accesorio bajo el número de pedido SA592). Turboseñal (para indicar cuando la bolsa está llena) (Ilustración J + K ) En la parte superior de la bolsa hay un indicador que señala si la bolsa está vacía o llena: – cuando la bolsa está vacía y durante el corte se hincha la señal J . – la señal se hunde cuando la bolsa está llena; interrumpa inmediatamente el corte y vacíe la bolsa K . IMPORTANTE Si la tela de la bolsa está muy sucia, la señal no se hincha: límpiela inmediatamente. Sólo cuando la tela permite el paso del aire se consigue un corte de césped impecable. IMPORTANTE ¡No lave la bolsa colectora con agua caliente! Vaciado de la bolsa colectora (Ilustración L ) – Apague el motor – Levante la trampilla de expulsión – Descuelgue la bolsa colectora de la segadora por el asa. La trampilla de expulsión se cerrará automáticamente. – Vacíe la bolsa colectora sacudiendo bien y tomándola por su manija y por el molde de mango en la parte inferior del fondo. Funcionamiento sin bolsa colectora AVISO Al trabajar sin bolsa colectora tiene que estar siempre cerrada (bajada) la trampilla de expulsión en la carcasa del cortacésped. 13 SIEGA ¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3 Siega en laderas ATENCIÓN El cortacésped puede ser utilizado en pendientes y declives de hasta 46% (inclinación de 25°). Posiciones inclinadas más allá de estos valores pueden producir daños en el motor. Por motivos de seguridad, aconsejamos seriamente no aprovechar este potencial teórico. Mantener siempre una posición vertical segura. Por principio, los cortacéspedes conducidos a pie no deben ser utilizados en pendientes superiores al 26% (inclinación de 15°). ¡Existe peligro de pérdida de estabilidad! Control del nivel de aceite Antes de cada corte controlar el nivel de aceite Y1 . No poner nunca el motor en marcha si el nivel de aceite es insuficiente o se ha sobrepasado. Pueden producirse daños irreparables. Verificación de la seguridad de funcionamiento El cortacésped está equipado con un dispositivo de parada del motor. Antes de comenzar a cortar el césped, se debe controlar el correcto funcionamiento del arco de mando de seguridad de parada del motor. Al soltar el arco de mando de seguridad, el motor y la barra de corte se deben detener dentro de tres segundos. Tras soltarlo, el arco debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina tiene que ser revisada inmediatamente por un taller especializado autorizado. ¡Peligro de lesiones! Si el tiempo de marcha en inercia de la cuchilla es muy largo, no usar el aparato y llevarlo un taller especializado autorizado. Medición del tiempo de marcha en inercia Después del arranque del motor de combustión, la cuchilla gira y se escucha un ruido aerodinámico. El tiempo de marcha en inercia corresponde a la duración del ruido aerodinámico después de apagar el motor de combustión; este tiempo se puede medir con un cronómetro. Los dispositivos de seguridad y de protección de la máquina no tienen que ser manipulados ni desactivados. También se deberá comprobar el correcto funcionamiento del arco de mando de accionamiento antes de cada corte de césped. Al soltar el arco de mando de accionamiento, la máquina se tiene que detener inmediatamente. En caso contrario, la máquina tiene que ser revisada inmediatamente por un taller especializado autorizado. ¡Controlar que los dispositivos de protección estén colocados de forma correcta y no presenten daños! Para evitar posibles peligros, controlar antes de cada corte el estado y la correcta sujeción de la barra de corte. El tornillo de fijación de la barra de corte debe ser apretado siempre por un taller especializado autorizado. Si el tornillo de la barra de corte está demasiado apretado o demasiado suelto, el acoplamiento de la cuchilla y la barra de corte pueden sufrir daños o aflojarse, lo cual puede producir graves lesiones. Una cuchilla dañada o desgastada debe ser reemplazada sin falta. (véase el capítulo "Mantenimiento de la barra portacuchilla"). Cada 10 horas de servicio se debe controlar el desgaste y la correcta fijación del ventilador, del acoplamiento de la cuchilla y de la carcasa del ventilador. ¡Comprobar además la correcta sujeción de los tornillos y las tuercas del aparato, reapretar si es necesario! ¡Controlar la sujeción segura del capuchón de la bujía! Peligro: electrochoque. Nunca deberá extraer el capuchón de la bujía mientras el motor permanezca en marcha. Peligro: ¡choque eléctrico! Desconecte el capuchón de la bujía solo cuando el motor se haya enfriado. ¡Peligro de quemaduras! Si el mecanismo de corte está bloqueado, p. ej. debido al choque con un obstáculo, se debe llevar el cortacésped a un taller especializado autorizado para controlar si algunas piezas del aparato están dañadas o deformadas. Los posibles arreglos necesarios deben ser realizados siempre por un taller especializado autorizado. Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller especializado autorizado. Restricción de horarios En Alemania, el tiempo de uso de los cortacésped está regulado en el «32.º Reglamento para la ejecución de la Ley federal sobre prevención de la contaminación («32. BImSch-V», por sus siglas en alemán)». Asimismo, es posible que existan restricciones regionales (por ejemplo, para el horario de la siesta), sobre las cuales puede informarle la autoridad municipal competente. Indicaciones para el cuidado del césped Siega (Ilustración M ) ADVERTENCIA Antes de cada corte retire todos los cuerpos extraños (piedras, madera, ramas, etc.), no obstante, durante el corte preste atención a la presencia de objetos tirados. Previa solicitud, el distribuidor podrá ofrecerle una formación en el tema Cuidado del césped. En la página web del fabricante encontrará información e indicaciones sobre el corte del césped. Mullido El cortacésped puede equiparse con un kit de mullido. El set correspondiente para el equipamiento al sistema de mullido puede adquirirse como accesorio en los comercios (nº de ref, set de reequipamiento, véanse recambios originales y accesorios). El kit de mullido contiene además consejos e información acerca del mullido. En la página web del fabricante encontrará información acerca del tema Mullir10 ADVERTENCIA La transformación del cortacésped a un sistema de mullido deberá ser realizada siempre por un taller competente autorizado. Si el acoplamiento de la barra portacuchilla no se monta de manera correcta o el tornillo de la cuchilla está demasiado apretado o demasiado suelto, se podrían soltar las barras portacuchillas y generar lesiones graves. Si el césped está demasiado alto para el mullido, con pocos movimientos se puede adaptar el cortacésped al corte con saco colector. Modificación para expulsión trasera (Ilustración U2 + S1 ) – Parar el motor. – Levantar la trampilla de expulsión. – Sacar el tapón de mullido del canal U2 . – Colgar el saco colector en el soporte previsto en la carcasa del cortacésped S1 . ¡No es necesario modificar el sistema de cuchillas desmenuzadoras! Sin embargo, en caso de condiciones de corte desfavorables (p. ej., césped húmedo) puede producirse un llenado reducido del saco colector. Para poder utilizar el aparato nuevamente como mullidor, debe montarse nuevamente el tapón de mullido. Para ello, desmontar la bolsa colectora, introducir el tapón de mullido en el canal de expulsión y cerrar la trampilla de expulsión. Limpiar primero el canal de expulsión. Intervalos de mantenimiento IMPORTANTE ¡Evite posibles daños! Bajo condiciones extremas o extraordinarias podía ser necesario realizar los trabajos de mantenimiento tras periodos de tiempo más cortos. En caso de detectar daños, rogamos se dirija a un taller especializado y autorizado. Los trabajos rutinarios de mantenimiento de la máquina deberán realizarse según la siguiente tabla. Además de los trabajos de mantenimiento incluidos en el manual de instrucciones, deberá realizar las siguientes tareas de mantenimiento según los periodos indicados. Antes de la primera puesta en servicio

• Compruebe el nivel de aceite Y1 .

• Compruebe el asiento seguro de todas las uniones atornilladas.

• Compruebe el tornillo de la cuchilla y en caso necesario deberá ser apretado por un taller competente autorizado.

• Compruebe si el arco de mando de seguridad para el freno del motor funciona perfectamente.

• Compruebe si el arco de mando del accionamiento funciona perfectamente.

• Compruebe si todos los dispositivos de protección están colocados de forma correcta y no muestran daños. Antes de cada operación

• Revise la superficie de césped y retire todos los cuerpos extraños.

• Compruebe el área del cable de limitación (en caso de que se emplee un cortacésped automático para el cuidado del césped).

• Compruebe el nivel de aceite Y1 .

• Compruebe el estado y el asiento fijo de la cuchilla, en caso necesario el tornillo de la cuchilla deberá ser apretado por un taller competente autorizado.

• Compruebe si el arco de mando de seguridad para el freno del motor funciona perfectamente.

• Compruebe si el arco de mando del accionamiento funciona perfectamente.

• Compruebe si todos los dispositivos de protección están colocados de forma correcta y no muestran daños.

• Compruebe si el dispositivo colector de la hierba está desgastado o ha perdido funcionalidad. Cada 10 horas de servicio

• Controlar la sujeción segura de los tornillos y tuercas.

• Asimismo deberá controlar el desgaste y la posición del ventilador, del acoplamiento de la cuchilla y de la carcasa del ventilador. Después del servicio

• Limpiar el cortacésped

• Controlar que la cuchilla no esté dañada o desgastada. Tiempo de rodamiento - Después de las primeras 5 horas de servicio

• Cambiar el aceite del motor. Cada 50 horas de servicio

• Cambiar el aceite del motor.

• Cambiar el filtro de aceite X .

• Limpiar el accesorio de papel del filtro de aire W .

• Limpiar el filtro previo W .

• Limpiar la bujía y ajustar la distancia de los electrodos Y .

• Engrasar el cojinete del accionamiento de la rueda trasera R . En la inspección anual

• Recambiar el accesorio de papel del filtro de aire W .

• Recambiar el filtro previo W .

• Recambiar la bujía W .

• Limpiar el accionamiento y el área bajo la cubierta de la correa.

• Comprobar todos los cables Bowden y ajustar en caso necesario.

14 CUIDADO Y MANTENIMIENTO DEL CORTACÉSPED

¡El cuidado regular es la mejor garantía de una larga vida útil y de un funcionamiento libre de averías! ¡El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad! ¡Utilice piezas de repuesto originales, ya que sólo éstas garantizan seguridad y calidad! ¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3 Limpieza (Ilustración A + O ) IMPORTANTE Para trabajos de limpieza y mantenimiento, cerrar siempre el grifo de combustible y la válvula de ventilación A (solo en el modelo con depósito adicional), levantar el cortacésped por delante O (la bujía hacia arriba). Si fuera necesario colocar el cortacésped sobre el lateral, es preferible colocarlo sobre el lado de escape y no sobre el lado del carburador, caso contrario podrían presentarse problemas para arrancar. Al levantar el cortacésped, tener cuidado que no se dañe la trampilla de expulsión. ¡Asegurar el cortacésped en estado levantado! ATENCIÓN Al levantar el cortacésped o ponerlo sobre el lado, tener cuidado de no derramar aceite o gasolina. ¡Peligro de incendio! Eliminar la suciedad y los restos de césped inmediatamente después del corte. Utilizar cepillos o trapos para la limpieza. No girar las cuchillas, caso contrario podría bombearse aceite de motor en el carburador/filtro de aire y presentarse luego problemas para arrancar. ATENCIÓN No meta los dedos en los orificios de la carcasa del ventilador para parar el ventilador. ¡En caso de que se girase la barra portacuchilla durante los trabajos de limpieza, existe el riesgo de aplastarse los dedos entre el ventilador y la carcasa del mismo! IMPORTANTE No limpiar nunca la zona del accionamiento o partes del motor (como sistema de encendido, carburador, etc.), juntas, cojinetes con limpiadores de alta presión o chorro de agua normal. Las consecuencias podrían ser daños o costosas reparaciones. Cómo guardar el aparato Guarde siempre la máquina limpia en un recinto cerrado, seco e inaccesible para los niños. Deje que el motor se enfríe antes de aparcar la máquina en recintos cerrados. Plegado del larguero de guía (Ilustración B4 ) – Para guardar el aparato sin necesidad de tanto espacio o para su transporte, aflojar las dos tuercas de empuñadura para poder abatir el larguero de guía, sin necesidad de ejercer fuerza, en forma de Z sobre el motor. – Prestar atención a que los cables Bowden no se doblen o aplasten. PRECAUCIÓN Al plegar el larguero para el transporte o almacenamiento y soltar las tuercas de empuñadura, se podría generar un movimiento brusco e imprevisible del larguero. Asimismo podrían producirse zonas de aplastamiento entre la parte inferior y superior del larguero. ¡Peligro de lesiones! Transporte y aseguramiento del aparato (Ilustración N + N4 ) – Si el aparato debe ser transportado, agarrarlo delante por el asa (1) y atrás por el travesaño de la parte inferior del larguero de guía (2) (véase figura N ). Antes de levantar la máquina, tener en cuenta el peso (véase datos técnicos).11 Levantar grandes pesos puede provocar problemas de salud. Aconsejamos levantar o llevar el aparato con por lo menos dos personas, si no se dispone de otros medios auxiliares. Si se transporta el aparato sobre una superficie de carga, utilizar la rampa de carga para la carga y descarga. ATENCIÓN ¡Evitar lesiones! Proceder cuidadosamente al cargar y descargar la máquina. Si se utiliza un remolque, aconsejamos observar que éste tenga paredes laterales resistentes. Para el aseguramiento del aparato pueden utilizarse sólo los puntos previstos en el vehículo de transporte. – Aparcar el medio de transporte sobre suelo plano, para que el aparato no pueda deslizarse antes de ser asegurado. – Transportar el aparato derecho sobre las 4 ruedas para evitar pérdidas de combustible, deterioros del aparato y lesiones personales. – Descolgar el saco colector y asegurarlo por separado durante el transporte. – Fijar el aparato sobre o en el vehículo con medios de aseguramiento de carga autorizados (p. ej., correas de trincar con elemento tensor). Correas de trincar son cintas de fibras sintéticas. Cada correa de trincar está marcada. La etiqueta contiene detalles importantes para su utilización. Observe las indicaciones de la etiqueta al utilizar la correa de trincar. – En caso de materiales de carga que rueden, aconsejamos el anclaje directo con 4 correas tensoras. En este caso las correas se fijan directamente en los puntos de fijación del aparato (véase figura N4 ) y en los puntos de anclaje en la superficie de carga y se las tensa ligeramente ATENCIÓN No tensar demasiado las correas. Una fijación demasiado fuerte del aparato puede provocar daños. CUIDADO Al realizar el ajuste del larguero de guía y soltar las tuercas hexagonales (5) C1 (sólo se deberán soltar hasta tal punto que el larguero se pueda mover) y los tornillos de fijación (1) C1 entre la parte inferior del larguero y el soporte, se podría generar un movimiento brusco e imprevisible del larguero. Asimismo podrían producirse zonas de aplastamiento entre la parte inferior del larguero y la unión del larguero/carcasa. ¡Peligro de lesiones! IMPORTANTE ¡Al plegar y desplegar los largueros, tener cuidado para no doblar, aplastar, retorcer o estirar demasiado los cables! Colocar los cables siempre por el lado exterior de la unión del larguero. Un cable dañado puede generar una avería técnica del aparato. Mantenimiento de la cuchilla Una cuchilla bien afilada garantiza un corte óptimo. Recomendamos el control del estado y de la sujeción de la cuchilla antes de comenzar a cortar el césped. El tornillo de sujeción de la cuchilla deberá ser tensado siempre por un taller especializado y autorizado. Si el tornillo de sujeción de la cuchilla estuviera demasiado tensado o flojo se podrían dañar el acoplamiento de la cuchilla o la barra portacuchillas o estas se podrían soltar y generar lesiones graves. Deberá sustituir siempre las cuchillas desgastadas o deterioradas. Afilado posterior y equilibrado de la cuchilla (Ilustración Q ) AVISO El afilado posterior y el equilibrado de la cuchilla deben dejarse hacer siempre por un taller del ramo autorizado. Una cuchilla afilada irreglamentariamente y no equilibrada puede causar fuertes vibraciones y dañar el cortacésped. Los filos de corte de las cuchillas pueden ser reafilados, sólo hasta que se haya alcanzado el respectivo valor (véase ilustración Q ) o la marca (1) en las cuchillas (anillo). ¡Atención! Observar el ángulo de filo de 30°. ¡Un taller especializado puede verificar este valor (límite de desgaste) por usted! ADVERTENCIA Una cuchilla que haya sobrepasado los límites de desgaste (marca) puede romperse y salir despedida, lo que puede provocar graves lesiones. Sustitución de la cuchilla ADVERTENCIA El portacuchillas sólo deberá ser sustituido por un taller especializado y autorizado. Si el acoplamiento de la cuchilla estuviera mal montado o el tornillo de la cuchilla estuviera demasiado tensado o flojo, se podría soltar la barra portacuchillas y generar lesiones graves. – Emplee sólo barras portacuchillas originales como recambio. Los repuestos no equivalentes pueden dañar la máquina y poner en peligro su seguridad. – Las herramientas de corte de recambio deben estar marcadas siempre con el nombre y/o el código de la empresa del fabricante o proveedor y de los nºs de piezas. Mantenimiento de las ruedas delanteras Las ruedas están equipadas con rodamientos sin mantenimiento. No es necesario un mantenimiento. Mantenimiento de la propulsión de las ruedas traseras (Ilustración R ) Una vez al año o cada 50 horas de servicio deberá lubricar los rodamientos de las ruedas. – Desmonte las ruedas de propulsión tras aflojar las tuercas y retirar el tapón antipolvo del eje de la rueda. – Retirar el tapacubos, observe la arandela. – Eliminar la suciedad del tapacubos, del piñón libre del árbol de transmisión y de la corona dentada en la parte interior de la rueda. ADVERTENCIA No retire el piñón de rueda libre en el eje de reductor. – Engrase el eje de la rueda con el lubricante de rodamiento "Lubricante a largo plazo KAJO LZR 2". ¡No engrasar el piñón libre y la corona de la rueda en la rueda! – Colocar el tapacubos y deslizar la arandela sobre el eje de la rueda. Al colocar la rueda de propulsión, cerciorarse de que el piñón y la corona dentada encajen, si fuera necesario, girar la rueda ligeramente sobre el eje. – Volver a colocar el tapón antipolvo y fijarlo con la tuerca hexagonal de manera que las ruedas se giren con facilidad pero sin juego. Mantenimiento de la transmisión – Para un buen funcionamiento de la transmisión de la correa es necesario que la transmisión flexible Bowden para el encendido o apagado de la tracción sea de fácil movimiento. Recambio de la correa trapezoidal de transmisión La sustitución de la correa trapezoidal de accionamiento debe ser encomendada a un taller especializado.

15 MANTENIMIENTO DEL MOTOR

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3 AVISO ¡Evitar lesiones! Los gases del escape contienen monóxido de carbono y pueden causar enfermedades graves o la muerte. No hacer funcionar un motor en un entorno cerrado, como un garaje, incluso si las puertas y ventanas están abiertas. Colocar la máquina en un espacio abierto antes de poner en marcha el motor. IMPORTANTE Para trabajos de limpieza y mantenimiento, cerrar siempre el grifo de combustible y la válvula de ventilación A (solo en el modelo con depósito adicional), levantar el motor o el cortacésped por delante O (la bujía hacia arriba). Si fuera necesario colocar el cortacésped sobre el lateral, es preferible colocarlo sobre el lado de escape y no sobre el lado del carburador, caso contrario podrían presentarse problemas para arrancar. Al levantar el cortacésped, tener cuidado que no se dañe la trampilla de expulsión. ¡Asegurar el cortacésped en estado levantado! ATENCIÓN Al levantar el cortacésped o ponerlo sobre el lado derecho, tener cuidado de no derramar aceite o gasolina. ¡Peligro de incendio! La ejecución periódica de los trabajos de mantenimiento y conservación descritos es la condición previa para un funcionamiento del motor duradero y sin fallos, además es la condición previa fundamental para los reclamos por garantía. Mantener el motor siempre limpio, sobre todo el exterior, especialmente las zonas del silenciador y de los cilindros deben estar siempre libre de cuerpos extraños (p. ej., restos de césped). El tubo de escape y el motor alcanzan elevadas temperaturas mientras están en marcha. Los cuerpos extraños inflamables, como hojas, hierba, etc. se podrían incendiar con facilidad. Sólo si las aletas de refrigeración del cilindro están siempre limpias, se puede garantizar una refrigeración correcta.12 IMPORTANTE No limpiar nunca el motor con limpiadores de alta presión o chorro de agua normal. Las consecuencias podrían ser daños o costosas reparaciones. Cambio de aceite INDICACIÓN Para proteger el medio ambiente, aconsejamos llevar a cabo el cambio de aceite en un taller especializado. En motores nuevos, el primer cambio de aceite debe tener lugar después de aprox. 5 horas de servicio. Después, aprox. cada 50 horas de servicio o por lo menos una vez por temporada. – Antes de inclinar el motor para hacer salir el aceite, vaciar el tanque de combustible y dejar en marcha el motor hasta que se pare por falta de combustible. – Parar el motor y extraer el capuchón de la bujía. – Cambiar el aceite mientras el motor esté caliente. – Para cambiar el aceite, retire la varilla de medición de la boca de llenado de aceite. – Coloque de costado el cortacésped, de forma que el lado de la bujía esté arriba y el aceite viejo caiga en un recipiente colector. No hacer salir el aceite viejo en la canalización o en el suelo, sino que eliminarlo de acuerdo a las disposiciones locales. – Enderezar el cortacésped y llenar por la tubuladura con aceite de marca (cantidad y calidad, véase los datos técnicos). Introducir la varilla de medición y controlar el nivel de aceite (véase "Controlar el nivel de aceite“ y "Reponer aceite“, ilustración Y1 ). Con el nivel de aceite correcto, coloque y enrosque la varilla de medición del aceite.

Cambiar el filtro de aceite (Ilustración X ) Sustituya el filtro de aceite anualmente o cada 50 horas de servicio al cambiar el aceite (nº de pedido: véase recambios originales y accesorios). – Aspire el aceite (véase cambio de aceite). – Desenrosque el filtro de aceite (1) y deséchelo de manera adecuada. – Aceite ligeramente la junta del nuevo filtro de aceite con aceite nuevo y limpio. – Enrosque el filtro de aceite con la mano hasta que la junta tenga contacto con el adaptador del filtro de aceite. Siga apretando con 1/2 hasta 3/4 de vuelta. – Vierta en el tubo de aceite para motores (vea la calidad y cantidad en los datos técnicos). – ¡Introduzca la varilla y controle el nivel de aceite (véase ilustración Y1 )! – Arranque el motor y deje marchar en ralentí. Compruebe si sale aceite, dado el caso, reapriete el filtro. – Controle de nuevo el nivel de aceite y rellene aceite, si es necesario. No elimine el filtro de aceite con la basura doméstica normal, sino sólo a través de un punto de recogida público o un taller especializado que tenga la correspondiente autorización. Todos los modelos Limpieza o recambio del filtro de aire (Ilustración W ) IMPORTANTE No arrancar nunca el motor o hacerlo funcionar con el filtro de aire desmontado. – Desenroscar la tuerca (1) en la tapa del filtro de aire (2) y sacar la tapa. – Retirar el prefiltro (3) y el elemento filtrante de papel (4). Limpiar el elemento filtrante de papel cada 50 horas de servicio. En caso de ligera suciedad sacudir suavemente contra una superficie plana En caso de gran suciedad o daño: sustituirlo. No lavar el filtro de papel, no soplar con aire comprimido y no engrasarlo. Limpiar el prefiltro cada 50 horas de servicio. Lavar el prefiltro sucio con agua caliente y un detergente líquido, enjuagar con agua limpia, exprimir el agua sobrante y dejar secar minuciosamente al aire. No aceitar el prefiltro. – Colocar el prefiltro seco sobre el elemento filtrante de papel e introducir ambos en la placa del filtro de aire (5). Cerciorarse de que el filtro de papel esté bien encajado en la placa. Colocar la cubierta (2) sobre el filtro de aire y fijar con la tuerca (1) en la placa del filtro de aire (5). En caso de condiciones de uso desfavorables (gran generación de polvo), es necesaria la limpieza después de cada corte. Sustituir el elemento filtrante de papel y el prefiltro anualmente o cada 200 horas de servicio. (Núm. de pedido del elemento del filtro y del prefiltro, véase Piezas de repuesto originales y accesorios) Control de la bujía (Ilustración Y ) Para verificar el desgaste de la bujía, desenchufe su enchufe y desenrosque la bujía. Si el electrodo está muy gastado se debe cambiar la bujía (Nº de pedido: véanse recambios originales y accesorios). En caso contrario basta con limpiarla y ajustar la distancia entre electrodos a 0,5 mm. Enrosque a mano la bujía en el motor y apriétela firmemente con la llave de tubo. Meta el enchufe a presión. Sustituir anualmente la bujía. Instrucciones para el periodo invernal del motor (o prolongado desuso) – Vacié el depósito del combustible y deje el motor en funcionamiento hasta que deje de marchar a causa de la falta de combustible. – Apague el motor y extraiga el enchufe de la bujía. – Evacué el aceite mientras que el motor esté aún caliente. Rellene con aceite fresco (vea la cantidad y calidad en los datos técnicos). – Elimine los depósitos de césped cortado o hierba que puedan existir en el cilindro o en sus ranuras, bajo la tapa del motor o alrededor del silenciador. – Guarde siempre la máquina limpia en un recinto cerrado, seco e inaccesible para los niños. 16 CAUSAS DE AVERÍAS Y SU ELIMINACIÓN Averías Causas posibles Remedio El motor no arranca Arco de mando no plegado. Presionar el arco de mando en la parte superior del larguero D . El grifo de combustible está cerrado (sólo en el modelo con depósito adicional). Abrir el grifo de combustible A . Válvula de ventilación en la tapa del depósito cerrada (sólo en el modelo con depósito adicional). Abrir la válvula de ventilación en la tapa del depósito A . Tanque de combustible vacío. Repostar combustible limpio y fresco. Capuchón de la bujía suelto. Presionar el capuchón de la bujía o acudir a un taller especializado autorizado para un control. Bujía dañada o sucia o electrodo fundido. Sustituir o limpiar la bujía, ajustar la distancia del electrodo a 0,5 mm Y . El motor recibe demasiado combustible (bujía mojada). Solicitar que un taller especializado lo controle. Filtro de aire sucio. Limpiar o renovar el elemento del filtro de aire W . Se reduce la potencia del motor Filtro de aire sucio. Limpiar o renovar el elemento del filtro de aire W . Válvula de ventilación en la tapa del depósito cerrada (sólo en el modelo con depósito adicional). Abrir la válvula de ventilación en la tapa del depósito A . La bujía se cubre de hollín. Solicitar que un taller especializado lo controle. El combustible envejece y se ensucia. Vacíe el depósito de gasolina y vierta combustible nevo. El funcionamiento del motor es irregular Válvula de aireación en la tapa del depósito cerrada (sólo en el modelo con depósito auxiliar). Abrir la válvula de aireación en la tapa del depósito A . Filtro de aire sucio. Limpiar o renovar el elemento del filtro de aire W .13 La bujía presenta hollín. Solicitar que un taller especializado lo controle. Solicitar que un taller especializado lo controle. El cortacésped no funciona No se ha quitado el arco de mando de accionamiento. Quitar el arco de mando de accionamiento G . Solicitar que un taller especializado lo controle. Fuertes sacudidas (vibración) Deje examinar por un taller del ramo autorizado. Corte deficiente, el césped se amarillece La cuchilla no tiene filo. Dejar que un taller autorizado la afile y equilibre Q . Altura de corte muy baja Seleccionar una altura de corte más alta I . Número de revoluciones del motor demasiado bajo. Deje examinar por un taller del ramo autorizado. Cortar el césped con demasiada velocidad. Adaptar la velocidad de corte, si fuera necesario, desconecte el mecanismo de avance. Insuficiente recubrimiento de los cortes al cortar el césped. Las condiciones de césped alto pueden requerir más superposiciones de cortes. Césped enredado. Utilizando un escarificador de césped se obtiene una notable mejoría del césped. Expulsión obstruida No se ha respetado la señal turbo J + K . Vaciar el saco colector L . Número de revoluciones del motor demasiado bajo. Deje examinar por un taller del ramo autorizado. Altura de corte demasiado baja y césped demasiado alto. Seleccionar una altura de corte más alta I . Cortar el césped con demasiada velocidad. Adaptar la velocidad de corte, si fuera necesario, desconecte el mecanismo de avance. El césped está húmedo. Dejar que seque el césped. El césped desmenuzado tiene mal aspecto: terrones, recortes excesivos, corte brusco La cuchilla no tiene filo. Dejar que un taller autorizado la afile y equilibre. No se han seguido las reglas (cortar máx. 1/3 de la altura del césped; la altura a cortar no debe superar los 10 cm) Seleccionar una altura de corte más alta I . Modifique el cortacésped a expulsión lateral U2 + S1 y corte el césped primero con un ajuste de corte alto. Velocidad de marcha demasiado alta. Adaptar la velocidad de marcha, si fuera necesario, desconecte el mecanismo de avance. Acumulación de césped debajo del mecanismo de corte. Seleccionar una altura de corte más alta I . Insuficiente recubrimiento de los cortes al cortar el césped. Las condiciones de césped alto pueden requerir más superposiciones de cortes. El césped está húmedo. Seleccionar una altura de corte más alta I . Dejar que seque el césped. En caso de interrupciones y defectos que no se mencionan aquí, diríjase por favor a su taller del ramo autorizado más próximo. Las reparaciones que requieren conocimientos técnicos las debería dejar Vd. que las efectúe sólo un especialista. Su taller del ramo autorizado le ayudará gustosamente también si Vd. no quiere realizar los trabajos de mantenimiento descritos aquí.

Número de revoluciones 2800 min

Potencia del aparato 3,2 kW Distancia entre electrodos 0,5 mm Combustible Combustible estándar sin plomo, con max.10% de etanol Capacidad del depósito aprox. 1 litros (54-PRO A, 54-PRO VARIO) aprox. 6 litros (54-PRO VARIO PLUS) Aceite Iubricante SAE 30, SAE 10W30, SAE 5W30 ó un aceite de marca similar, calidad mínima SF Cant.aceite 0,5 - 0,6 Iitros Cortacésped Carcasa Fundición de aluminio a presión con armadura de acero Ancho de corte 540 mm Alturas de corte Rueda individual, 15, 30, 40, 50, 60, 70, 85, 95 mm Regulable altura larguero de guía doble Volumen de la bolsa colectora 75 litros Velocidad 4,2 km/h (54-PRO A) 2,7 – 4,8 km/h (54-PRO VARIO, 54-PRO VARIO PLUS) Peso 53 kg (54-PRO A) 54 kg (54-PRO VARIO) 55,5 kg (54-PRO VARIO PLUS) Largo 1730 mm Ancho 600 mm Altura 1050 mm Ruedas Ø 210 mm / Ø 210 mm Disposición rodamientos delante Rodamiento ranurado de bolas Disposición rodamientos detrás Cojinete de deslizamiento de bronce Nivel de potencia acústica Nivel de potencia acústica garantizado; medido según 2000/14/CE

= 98 dB(A) Nivel de la presión acústica

54-PRO A, 54-PRO VARIO

Nivel de presión acústica de emisión en el lugar del operario; medida conforme a la norma EN ISO 5395-2 Incertidumbre de medición conforme a la norma ISO 4871

Nivel de la presión acústica de emisión en el puesto de manejo; medido según EN ISO 5395-2 Inseguridades de medición; según ISO 4871

= 84 dB(A) 1,5 dB14 Todos los modelos Vibraciones Vibraciones en el larguero de guía; medidas según EN ISO 5395-2 Inseguridades de medición; según EN 12096
