MANUAL DE USUARIO Blumodular 1 Ferplast

• Asegurarse de que el voltaje indicado en el aparato corresponda al de la red de alimentación.

• Asegurarse de que la casa esté protegida en la parte superior por un interruptor diferencial salvavidas con corriente de intervención no superior a 30mA.

• No conectar el filtro con la red de alimentación antes de haber terminado todas las operaciones de instalación (incluido el llenado de la pecera).

• El filtro está destinado al uso interno.

• Antes de realizar cualquier operación de mantenimiento, desconectar todos los aparatos eléctricos sumergidos en el agua de la red de alimentación.

• Poner a trabajar el filtro BLUMODULAR de manera que su bomba se encuentre siempre sumergida, por lo menos parcialmente.

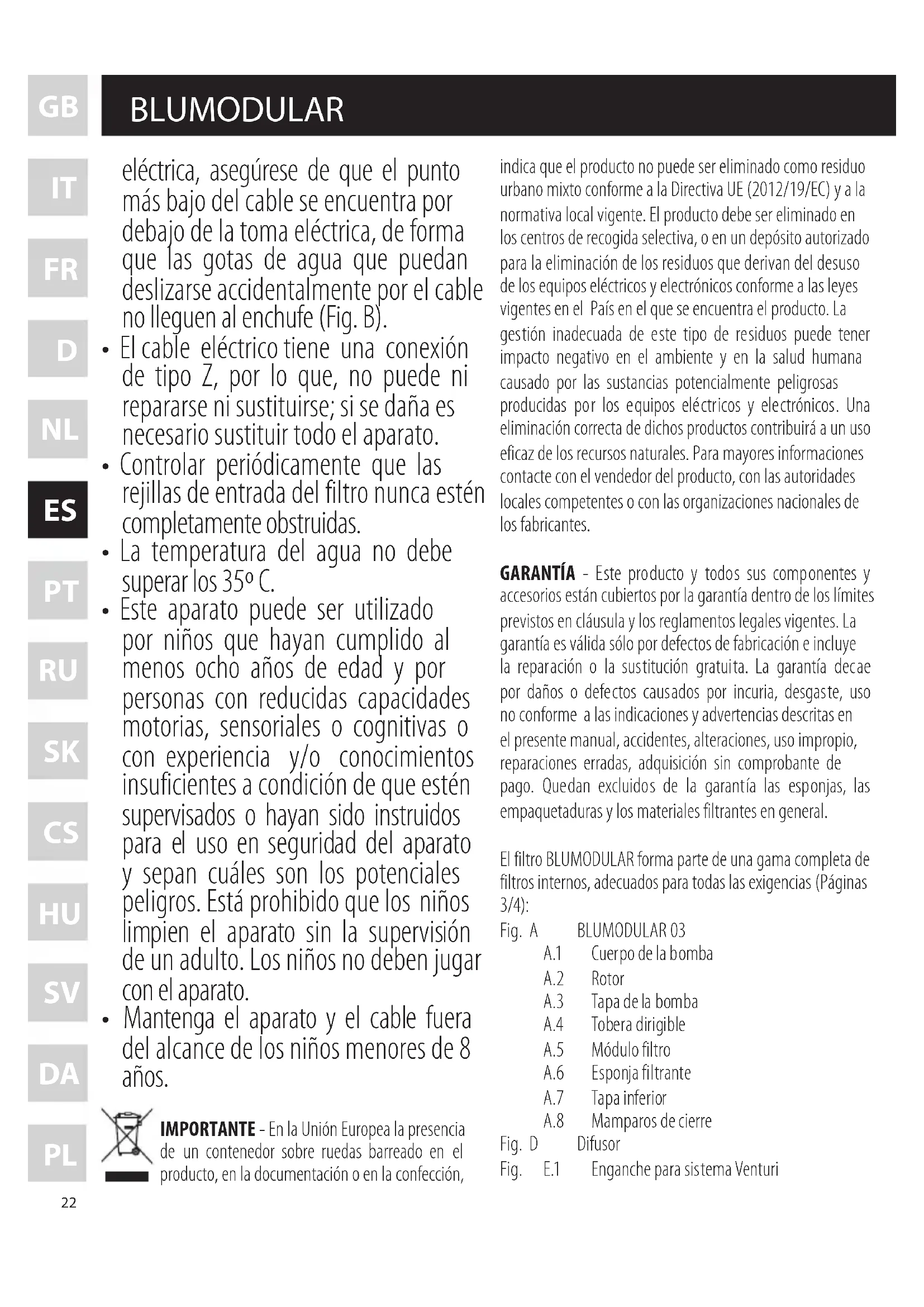

eléctrica, asegúrese de que el punto más bajo del cable se encuentra por debajo de la toma eléctrica, de forma que las gotas de agua que puedan deslizarse accidentalmente por el cable no lleguen al enchufe (Fig. B).

• El cable eléctrico tiene una conexión de tipo Z, por lo que, no puede ni repararse ni sustituirse; si se daña es necesario sustituir todo el aparato.

• Controlar periódicamente que las rejillas de entrada del filtro nunca estén completamente obstruidas.

• La temperatura del agua no debe superar los 35º C.

• Este aparato puede ser utilizado por niños que hayan cumplido al menos ocho años de edad y por personas con reducidas capacidades motorias, sensoriales o cognitivas o con experiencia y/o conocimientos insuficientes a condición de que estén supervisados o hayan sido instruidos para el uso en seguridad del aparato y sepan cuáles son los potenciales peligros. Está prohibido que los niños limpien el aparato sin la supervisión de un adulto. Los niños no deben jugar con el aparato.

• Mantenga el aparato y el cable fuera del alcance de los niños menores de 8 años. IMPORTANTE - En la Unión Europea la presencia de un contenedor sobre ruedas barreado en el producto, en la documentación o en la confección, indica que el producto no puede ser eliminado como residuo urbano mixto conforme a la Directiva UE (2012/19/EC) y a la normativa local vigente. El producto debe ser eliminado en los centros de recogida selectiva, o en un depósito autorizado para la eliminación de los residuos que derivan del desuso de los equipos eléctricos y electrónicos conforme a las leyes vigentes en el País en el que se encuentra el producto. La gestión inadecuada de este tipo de residuos puede tener impacto negativo en el ambiente y en la salud humana causado por las sustancias potencialmente peligrosas producidas por los equipos eléctricos y electrónicos. Una eliminación correcta de dichos productos contribuirá a un uso eficaz de los recursos naturales. Para mayores informaciones contacte con el vendedor del producto, con las autoridades locales competentes o con las organizaciones nacionales de los fabricantes. GARANTÍA - Este producto y todos sus componentes y accesorios están cubiertos por la garantía dentro de los límites previstos en cláusula y los reglamentos legales vigentes. La garantía es válida sólo por defectos de fabricación e incluye la reparación o la sustitución gratuita. La garantía decae por daños o defectos causados por incuria, desgaste, uso no conforme a las indicaciones y advertencias descritas en el presente manual, accidentes, alteraciones, uso impropio, reparaciones erradas, adquisición sin comprobante de pago. Quedan excluidos de la garantía las esponjas, las empaquetaduras y los materiales filtrantes en general. El filtro BLUMODULAR forma parte de una gama completa de filtros internos, adecuados para todas las exigencias (Páginas 3/4): Fig. A BLUMODULAR 03 A.1 Cuerpo de la bomba A.2 Rotor A.3 Tapa de la bomba A.4 Tobera dirigible A.5 Módulo filtro A.6 Esponja filtrante A.7 Tapa inferior A.8 Mamparos de cierre Fig. D Difusor Fig. E.1 Enganche para sistema Venturi E.2 Entrada de aire Fig. F Tobera dirigible Fig. G Regulador de caudal Fig. H Ventosas Fig. M.1 Cuerpo M.2 Rotor M.3 Impulsor M.4 Tapa de la bomba Fig. N Mamparos de cierre Fig. O Montaje del spray-bar Apertura del embalaje del filtro BLUMODULAR En el embalaje de un filtro BLUMODULAR se encuentran: 1 filtro BLUMODULAR con:

• 1 spray-bar con tapón. 1 kit de accesorios BLUMODULAR con:

• 1 tubo de silicona con regulador y enganche para sistema Venturi,

• 1 regulador de caudal,

• 6 ventosas. Verificar la integridad de todos los componentes. A pesar de que la empresa Ferplast utiliza embalajes seguros y controle cada producto, aconsejamos controlar que el producto no haya sufrido daños accidentales durante el transporte, el almacenamiento o la venta, que podrían haber comprometido sus características iniciales, su funcionalidad y su seguridad. Los filtros BLUMODULAR 01 • 02 • 03 Filtro interno modular de caudal regulable, disponible en tres diferentes versiones (1, 2 ó 3 módulos), y elevada capacidad filtrante.

• FILTRACIÓN MECÁNICA. Módulos con esponjas sintéticas para la eliminación selectiva de las partículas y del detrito orgánico. Para extraer el módulo es suficiente pulsar los dos botones laterales y retirarlo (Fig. C). El sistema modular permite agregar ulteriores módulos, a discreción del cliente.

indica que el producto no puede ser eliminado como residuo urbano mixto conforme a la Directiva UE (2012/19/EC) y a la normativa local vigente. El producto debe ser eliminado en los centros de recogida selectiva, o en un depósito autorizado para la eliminación de los residuos que derivan del desuso de los equipos eléctricos y electrónicos conforme a las leyes vigentes en el País en el que se encuentra el producto. La gestión inadecuada de este tipo de residuos puede tener impacto negativo en el ambiente y en la salud humana causado por las sustancias potencialmente peligrosas producidas por los equipos eléctricos y electrónicos. Una eliminación correcta de dichos productos contribuirá a un uso eficaz de los recursos naturales. Para mayores informaciones contacte con el vendedor del producto, con las autoridades locales competentes o con las organizaciones nacionales de los fabricantes. GARANTÍA - Este producto y todos sus componentes y accesorios están cubiertos por la garantía dentro de los límites previstos en cláusula y los reglamentos legales vigentes. La garantía es válida sólo por defectos de fabricación e incluye la reparación o la sustitución gratuita. La garantía decae por daños o defectos causados por incuria, desgaste, uso no conforme a las indicaciones y advertencias descritas en el presente manual, accidentes, alteraciones, uso impropio, reparaciones erradas, adquisición sin comprobante de pago. Quedan excluidos de la garantía las esponjas, las empaquetaduras y los materiales filtrantes en general. El filtro BLUMODULAR forma parte de una gama completa de filtros internos, adecuados para todas las exigencias (Páginas 3/4): Fig. A BLUMODULAR 03 A.1 Cuerpo de la bomba A.2 Rotor A.3 Tapa de la bomba A.4 Tobera dirigible A.5 Módulo filtro A.6 Esponja filtrante A.7 Tapa inferior A.8 Mamparos de cierre Fig. D Difusor Fig. E.1 Enganche para sistema Venturi E.2 Entrada de aire Fig. F Tobera dirigible Fig. G Regulador de caudal Fig. H Ventosas Fig. M.1 Cuerpo M.2 Rotor M.3 Impulsor M.4 Tapa de la bomba Fig. N Mamparos de cierre Fig. O Montaje del spray-bar Apertura del embalaje del filtro BLUMODULAR En el embalaje de un filtro BLUMODULAR se encuentran: 1 filtro BLUMODULAR con:

• 1 spray-bar con tapón. 1 kit de accesorios BLUMODULAR con:

• 1 tubo de silicona con regulador y enganche para sistema Venturi,

• 1 regulador de caudal,

• 6 ventosas. Verificar la integridad de todos los componentes. A pesar de que la empresa Ferplast utiliza embalajes seguros y controle cada producto, aconsejamos controlar que el producto no haya sufrido daños accidentales durante el transporte, el almacenamiento o la venta, que podrían haber comprometido sus características iniciales, su funcionalidad y su seguridad. Los filtros BLUMODULAR 01 • 02 • 03 Filtro interno modular de caudal regulable, disponible en tres diferentes versiones (1, 2 ó 3 módulos), y elevada capacidad filtrante.

• FILTRACIÓN MECÁNICA. Módulos con esponjas sintéticas para la eliminación selectiva de las partículas y del detrito orgánico. Para extraer el módulo es suficiente pulsar los dos botones laterales y retirarlo (Fig. C). El sistema modular permite agregar ulteriores módulos, a discreción del cliente.

• SPRAY-BAR Y EFECTO VENTURI (Fig. E/O). Están incluidas en el embalaje la spray-bar, capaz de garantizar la óptima difusión del agua en salida y el sistema Venturi para la oxigenación

• TOBERA DIRIGIBLE (Fig. F). La tobera dirigible permite orientar el flujo de agua en salida del filtro con una extensión de 0 a 180º

• MAMPARO DE CIERRE (Fig. N). Innovador sistema que cierra automáticamente las rejillas de entrada del agua para evitar que durante el mantenimiento la suciedad que se encuentra en el filtro regrese a la pecera. Instalación del filtro BLUMODULAR Colocar el filtro BLUMODULAR en la pecera en el lugar que se prefiera (lateral o posteriormente), se pueden utilizar: los soportes especiales con las ventosas, se pueden introducir 1 ó 2 soportes, tanto en la parte alta como en la parte baja del filtro (Fig. H). sólo en caso de acuario CAYMAN se podrán utilizar las relativas guías que se encuentran en el marco superior de la pecera (Fig. I). En caso de que se considere oportuno, añadir los accesorios:

• El difusor, para orientar el flujo de agua (Fig. D);

• El regulador Venturi, para crear una emisión de burbujas de aire desde la salida del filtro; después de haber introducido el enganche para sistema Venturi en la salida del filtro (Fig. E), conectar con la toma de aire el tubo de silicona con regulador.

• El regulador de caudal: girando el regulador en el sentido de las manecillas del reloj se aumenta el flujo, girándolo en sentido contrario al de las manecillas del reloj, se disminuye (Fig. G).

• La spray-bar, con el relativo tapón en el fondo del tubo (Fig. O). BLUMODULAR es un filtro versátil que se puede utilizar en cualquier acuario para los más diferentes objetivos. Puede representar el filtro principal en pequeños acuarios o en acuarios de medias dimensiones no muy poblados, o ser utilizado como filtro secundario (mejor si se combina con un filtro biológico como la gama de filtros biológicos BLUWAVE de Ferplast) para clarificar el agua, contener el carbón activo BLUCARBON, la zeolita BLUZEOLITE, la lana BLUFIBRE, resinas y otros materiales de acción absorbente o química. BLUMODULAR ayuda a volver el agua límpida incluso en acuarios sobrepoblados. La presencia de los compartimientos BLUMODULAR 360069-3_FI BLUMODULAR.indd 23 09/08/18 14:4324

(componibles y agregables a voluntad) permite, además, utilizar simultáneamente numerosos materiales diferentes, garantizando, entretanto, un elevado poder de aspiración y un flujo veloz en su interior. Los materiales abastecidos en dotación se pueden sustituir a voluntad según las exigencias personales; de cualquier manera, se aconseja utilizar una esponja de malla ancha en el primer compartimiento (abajo) para retener la suciedad más gruesa, mientras que los demás compartimientos se pueden llenar al gusto (poner atención a los materiales muy densos como la lana de perlón sutil que, si está demasiado prensada, podría reducir mucho el caudal o favorecer una rápida obstrucción del filtro; se aconseja colocar estos materiales en el último módulo, arriba, bajo la bomba). El mantenimiento de los filtros BLUMODULAR Las principales actividades de mantenimiento que aconsejamos son: 1 (Fig. L). Enjuagar por lo menos cada 2-3 semanas todas las esponjas para la filtración mecánica. 2 Sustituir las esponjas para la filtración mecánica por lo menos cada 6 meses. Utilizar sólo los recambios originales Ferplast. 3 El efecto de la esponja absorbente termina en el curso de 2-3 semanas; por lo tanto, aconsejamos, si fuera necesario, sustituirla con el recambio original disponible en las tiendas especializadas o dejarla en el filtro con función mecánica, procurando enjuagarla cada 2-3 semanas. De cualquier manera se debe sustituir cada 6 meses. 4 Durante periodos de curación de los peces con productos terapéuticos específicos, la esponja absorbente se debe extraer del filtro (para no reducir su efecto benéfico). Pasado este periodo aconsejamos introducir una nueva esponja en el filtro. 5 Conservar siempre limpias las rejillas de entrada del filtro. 6 (Fig. M). Controlar la bomba del filtro BLUMODULAR por lo menos cada 6 meses. Si fuera necesario limpiarla como se explica a continuación:

• Desconectar la bomba de la alimentación.

• Extraer el BLUMODULAR de la pecera.

• Quitar la tapa pulsando los dos botones laterales y extraer el rotor. Si fuera necesario sustituirlo con el recambio original Ferplast.

• Eliminar eventuales incrustaciones calcáreas o impurezas con un cepillo suave (no utilizar detergentes o sustancias químicas).

• Volver a ensamblar el grupo siguiendo estas instrucciones al revés. Importante:

• En caso de que se utilice el filtro BLUMODULAR 02 ó 03 como filtro principal, nunca limpiar simultáneamente todas las esponjas, sino alternativamente con intervalos de por lo menos 15 días, para mantener la presencia de las asociaciones bacterianas que lo hacen biológicamente activo.

• Cuando se vuelve a ensamblar el filtro BLUMODULAR después del mantenimiento, verificar que los mamparos de cierre que se encuentran en el fondo del filtro estén colocados correctamente, como se muestra en la figura (Fig. N pag. 3).

• Volver a ensamblar el grupo siguiendo estas instrucciones al revés. Importante:

• En caso de que se utilice el filtro BLUMODULAR 02 ó 03 como filtro principal, nunca limpiar simultáneamente todas las esponjas, sino alternativamente con intervalos de por lo menos 15 días, para mantener la presencia de las asociaciones bacterianas que lo hacen biológicamente activo.

• Cuando se vuelve a ensamblar el filtro BLUMODULAR después del mantenimiento, verificar que los mamparos de cierre que se encuentran en el fondo del filtro estén colocados correctamente, como se muestra en la figura (Fig. N pag. 3).
