Typ produktu	Vnitřní filtr pro akvárium
Značka	Ferplast
Model	Blumodular 1 (1 modul)
Použití	Mechanická a biologická filtrace ve sladkovodních a mořských akváriích
Počet modulů	1 (rozšiřitelný až na 3 pomocí dalších modulů)
Regulovatelný průtok	Ano, otočným regulátorem
Integrovaný Venturiho systém	Ano, pro okysličení vody
Součástí je spray-bar	Ano, pro rovnoměrné rozložení vody
Otočná tryska	Ano, úhel 0° až 90°
Uzavírací zařízení	Ano, automatické uzavírání mřížek při údržbě
Doporučený objem akvária	Až 60 litrů (hlavní filtr) nebo až 120 litrů (sekundární filtr)
Rozměry (přibl.)	Výška 18 cm, Šířka 7 cm, Hloubka 5 cm
Hmotnost (přibl.)	200 g
Napájení	220-240 V, 50 Hz
Výkon	5 W
Maximální teplota vody	35°C
Údržba pěn	Opláchněte každé 2-3 týdny, vyměňte každých 6 měsíců
Čištění čerpadla	Každých 6 měsíců vyčistěte rotor a vnitřní části kartáčkem
Dostupné náhradní díly	Pěny, rotor, přísavky, držáky, spray-bar, Venturiho sada
Opravitelnost	Rotor vyměnitelný; napájecí kabel nevyměnitelný (typ Z)
Elektrická bezpečnost	Vyžadován proudový chránič 30 mA; před údržbou odpojte
Záruka	Záruka na výrobní vady, mimo běžné opotřebení a spotřební díly (pěny, těsnění)

Často kladené otázky - Blumodular 1 Ferplast

Jak nainstalovat filtr Blumodular 1 do mého akvária?

Umístěte filtr dovnitř nádrže, bočně nebo na hranu. K upevnění použijte přiložené přísavky. Pokud máte akvárium Cayman, můžete použít vodítka na horním rámu. Před zapojením se ujistěte, že je čerpadlo ponořeno.

Jak nastavit průtok filtru?

Otáčejte regulátorem průtoku (obr. G) po směru hodinových ručiček pro zvýšení průtoku a proti směru pro snížení.

Jak nainstalovat Venturiho systém pro okysličení?

Vložte Venturiho spojku na výstup filtru, poté připojte malou silikonovou hadičku s regulátorem k přívodu vzduchu. Přívod vzduchu vytváří bubliny, které zlepšují okysličení vody.

Jak často mám čistit filtrační pěny?

Pěny opláchněte každé 2 až 3 týdny v teplé vodě (bez detergentu). Zcela je vyměňte každých 6 měsíců pro zajištění optimální filtrace.

Jak vyčistit čerpadlo filtru?

Odpojte zařízení, vyjměte filtr z akvária. Sejměte kryt stisknutím bočních tlačítek, vyjměte rotor a jemně kartáčkem očistěte vodní kámen. Nepoužívejte detergenty ani chemické prostředky. Složte v opačném pořadí.

Mohu použít jiné filtrační materiály než ty dodané?

Ano, můžete pěny nahradit aktivním uhlím BLUCARBON, zeolitem BLUZEOLITE, vlnou BLUFIBRE nebo jinými materiály. Do první přihrádky vložte pěnu s velkými póry a do posledního modulu hustší materiály, aby nedošlo ke snížení průtoku.

Filtr vydává hluk, co dělat?

Zkontrolujte, zda je rotor správně nainstalován a není ucpaný. Vyčistěte rotor a turbínu. Ujistěte se, že hladina vody je dostatečná k úplnému ponoření čerpadla. Neobvyklý hluk může znamenat opotřebení; v případě potřeby vyměňte rotor.

Co dělat, když filtr nečerpá?

Zkontrolujte napájení a zda je zástrčka správně zapojena. Odpojte a vyčistěte čerpadlo a vstupní mřížky. Ujistěte se, že rotor volně otáčí. Pokud problém přetrvává, vyměňte rotor nebo kontaktujte zákaznický servis.

Mohu používat filtr nepřetržitě?

Ano, filtr je navržen pro nepřetržitý provoz 24 hodin denně. Doporučuje se nechat jej trvale zapnutý pro udržení biologické filtrace. Odpojte jej pouze při údržbě.

Kde sehnat náhradní díly pro Blumodular 1?

Náhradní díly (pěny, rotor, přísavky atd.) jsou k dispozici u autorizovaných prodejců Ferplast nebo na oficiálních webových stránkách. Používejte výhradně originální díly pro zajištění bezpečnosti a správného fungování.

NÁVOD K OBSLUZE Blumodular 1 Ferplast

Nizsie su opisané hlavné odporucane cinnosti v ramci udrzby:

1 (Obr. L). Spongie mechanickej filtracie oplachujte kaźdé 2-3
2 Aspon raz za 6 mesiacov ich vymente. Pouzivajte len originalne nahradné diely značky Ferplast.
3 Spongie adsorbentov sa opotrebuju v priebehu 2 - 3 tyzdnov. Potom ich odporucame vymenit, ak je to potrebne, a to za originalne nahradné diely, ktoré su dostupné v špecializovanych predajniach. Pripadne ich možno ponechat'vo filtri s mechanickou filtraciou, pričom treba dBat'na pravidelné vyplachovanie, a to každé 2 - 3 tyzdne. V každom pripadse sa musia vymienat'každych 6 mesiacov.
4 Ak sa rybám podávajú špecialné lieky, adsorbčná spongia sa musí z filtra vybrat' (inak moze dojst' k zniženiu učinku liekov). Po skoněné tohto obdobia vsad'te do filtra novú spongiu.
5 Otvory urcene pre vtok vody udrzujte v cistote.
6 (Obr. M). Aspon raz za 6 mesiacov skontrolujte pumpu filtra BLUMODULAR. Ak je to potrebne, dorziavajte pri cistení nasledovný postup:
- Odpjte napajanie pumpy.
- Filter BLUMODULAR vyberte z nádrže.
- Stlacenim zarazok na oboch stranach odstrante kryt a vyberte rotor. Ak je to potrebne, vymente ho za originány nahrady diel od spolocnosti Ferplast.
- Pomocou jemnej zubnej kefky odstrante vsetky nanosy a necistoty (nepouživajte saponáty ani chemické Roztoky).
- Jednotku zložte do pôvodného stavu. Postupujte pritom podla tychto instrukci, len v opacnom poradi.

Dolezite:

Dekujeme vam, ze jste si vybrali značku Ferplast.

Filtr BLUMODULAR je novém produitem znacky Ferplast - kvalitniho, styloveho, moderního a bezpečného světa malych zviřat, který plné respektů ježivot a zdraví ryb a rostlin. Filtry BLUMODULAR mají věse, co je potřebrné ke spolehlivému provozu. Každý z použitích dlú je homologová y splùnjupe príslušné mezinarodní prědpísey o bezpečnosti.

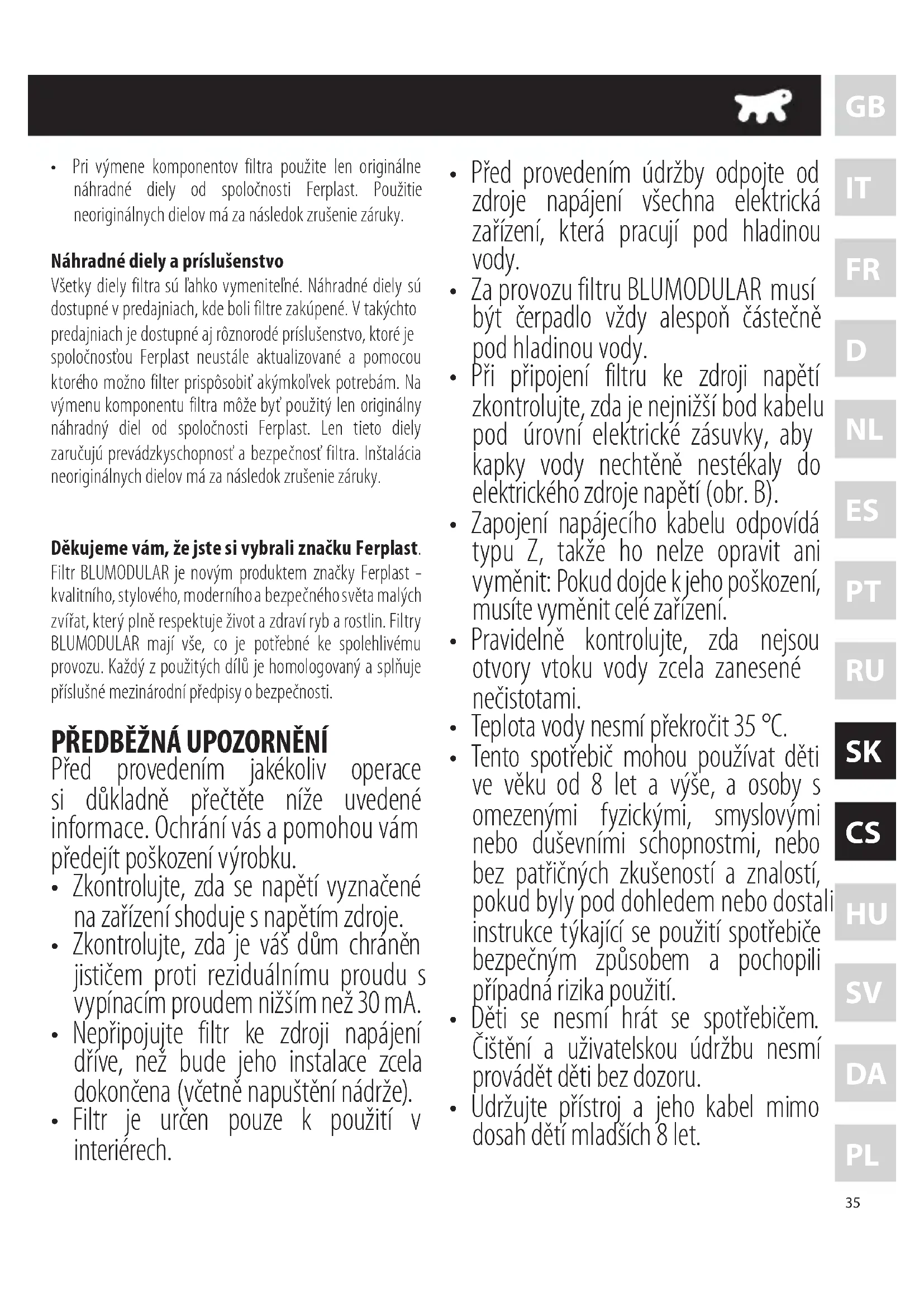

PREDBEZNÁ UPOZORNÉNÍ

Před provedením jakékoliv operace si dūkladné prečtěte nizě uvedeni informace. Ochrání vás a pomohou vám predejít poškození vyrobku.

Zkontrolujte, zda se napeti vyznacene na zaizeni shoduje s napetim zdroje.
Zkontrolujte, zda je vaš dūm chráněn jističem proti reziduálímu proudu s vypínacím proudem nizším než 30 mA.
- Negripojute filtr ke zdroji napajeni d'reve, než bude jeho instalace zceladokončena (včetné napustěné nádrže).
- Filtr je urcen pouze k použiti v interiérech.

• Před provedením udržby odpojte od zdroje napajeni vsechna elektrická zařizení, ktera pracují pod hladinou vody.
• Za provozu filtru BLUMODULAR musi byt Čerpadlo vždy alespon Častečné pod hladinou vody.
• Pri pripojeni filtru ke zdroji napeti zkontrolujte, zda je nejnižsí bod kabelu pod urovní elektrické zasuvky, aby kapky vody nechtěne nestékaly do elektrického zdroje napeti (obr. B).
• Zapojeni napajeciho kabelu odpovidá typu Z, takze ho nelze opravit ani vyměnit: Pokud dojde k jeho poskození, musité vyměnit celé zařizení.
• Pravidelné kontrolujte, zda nejsou otvory vtoku vody zcela zanesené necistotami.
• Teplota vody nesmí prekročit 35 °C.
• Tento spotbrebic mohou používat déti ve věku od 8 let a vyše, a osoby s omezenými fyzickými, smyslovými nebo dusevnimi schopnostmi, nebo bez patrčnych zkuseností a znalostí,Pokud byly pod dohledem nebo dostali instrukce týkají se použití spotbrebic bezpečnám zpúsobem a pochopili pripadná rizika použítí.
• Děti se nesmi hrát se spotřebicem. Čistěné a uživatelskou udrzbu nesmi provadět děti bez dozoru.
• Udržujte prístroi a jeho kabel mimo dosah detí mladsích 8 let.

BLUMODULAR

DULEZITE - V rámci Evropské unie, prěskrtnuty symbol smetného kõse na vyrobku, v dokumentaci nebo na obalu znamená, ze produkt nésmí byt

likvidován s beznám komunálím odpadem, v souladuse smernici EU 2012/19/EC a platnych mistrichné predpisù. Vyrobek musí byt zlikvidován v recyklacné centrech nebo autorizovaných středisek pro likvidaci odpadu elektrických a elektronicích zařizení, v souladu s právními predpisy platnymi v zemi, kde se nacházì produit. Nesprávnílikvidaci tohoto druhu odpadu můze mit negativné dopad naživotné prostředí a lidsé zdraví, zpúsoběné potenciáné nebezpečních látek, které produktuji elektrický a elektronicé zařizení. Správní likvidace těchto vyrobkú bude rovněz prispívat k efektivnímu vyuzívaní prirodních zdrojú. Dalá informace jsou f dispoziću u prodejce vyrobkú, priślusných mistrich organú a organácí národní vyrobce.

ZÁRUKA - Na tento produkt a vsechny jeho dily a prislušenstvi se vztahuje záruka v rámci limitu stanovenych v toto odstavci v souladu s platnymi pravnimi predpisy. Záruka se vztahuje Jen na vyrobní vady a zahrnuje opravy nebo vymenu bez nákladû. Záruka se nevztahuje na skody a poruchy zapricinené zanedbánim, opotrebenim, použivaním v Rozporu s navodem a upozorneni imu uvedenyimi v toto navodu, nehodami, nespravnou manipulaci, zneuzitím, nenáležitými opravami a ani na prodej, pri kterém nedoslo k vydani prijmového dokladu. Záruka se nevztahuje na housy, těsněni a filtracné material.

Filtry BLUMODULAR patrke kompletni radedomacich filtru, ktere uspokojuvsechny vase potreby. Strana 3/4:

Obr. A: BLUMODULAR 03

A.1 Pouzdro Čerpadla

A.2 Rotor

A.3 Kryt cerpadla

A.4 Smerova tryska

A.5 Modul filtru

A.6 Houbička filtru

A.7 Spodní kryt

A.8 Panely

Obr. D Difuzor

Obr. E.1 Pripojka systému Venturi

E.2 Nasávání vzduchu

Obr. G Regulátor prùtoku

Obr. H Nasávací hlavice

Obr. M.1 Teleso cerpadla

M.2 Rotor

M.3 Turbina

M.4 Kryt Čerpadla

Obr. N Panel

Obr. 0 Montáz spray-baru

Otevrení balení filtru BLUMODULAR

Balení filtru BLUMODULAR se skládá z těchto součásti:

1 kompletní filtr BLUMODULAR včetné filtrovacích houbićek a Čerpadla

1nebo2drzakyfiltru
1 spray-bar hlavici
1 sada prisluensstv BLUMODULAR,
ktera obsahuje:
1 sikónovou trubici's regulatorem a
- konektorem systému Venturi,
1 regulator prutoku,
1 difuzor,
6 nasávacích hlavic.

Kontrola integrity vsech soucasti. I kdyz spolecnost Ferplast pouziva pouze bezpecnostni baleni a individualsekontrolaje kazdvyrobek, doporuucjeme vam, abyste obsah baleni zkontrolovaliz duvodu priadnych poskozeni, kteramaohla vzniknout behem prepravy, skladovani a prodeje a ktere mohou mit negativnvliv na puvodni vastnosti vyrobky, jeho funkcnost a bezpecnost.

Filtry BLUMODULAR 01·02·03

Filtry k použiti v interiérech s nastavitelným prútokem jsou dostupné ve 3 rūznych provedeních (1, 2 nebo 3 moduly) s vysokou filtračné kapacitou.

MECHANICKÁ FILTRACE. Moduly se syntetickymi houbickami k selektivné eliminaci căsteček a organickych necistot. Pokud chcete modul odstranit, Jednoduse stiskněte zarázky na obou stranách a modul vysuţe (Obr. C). V pripad e nutnosti muzete doplinit k modulárnímu systému dalşi moduly.
- SPRAY-BAR A VENTURI EFEKT (Obr. E/O). Baleni obsahuje Spray-bar, ktery zaručuje optimálni difuzi použité vody a

systém Venturi k okyslicovani.

SMEROVÁ TRYSKA (Obr. F). Tryska mûze menit směr toku vody z filtru, určené ke spotřebe, v rozsahu od 0 do 180^
- PANEL (Obr. N). Modemisystem, ktery automatickzy zaviratovory pritoku vody behem udrzby za ucelem ochranypred zneciistenim vody v nadzinecistotami z filtru.

Instalace filtru BLUMODULAR

Umistete filtr BLUMODULAR do nadrze tak, jak potrebujete (na bočni nebo zadní stranu). Mûžete použit specialní prísavné držáky. Jeden nebo dva držáky mûžete umistit na horní nebo na spodní stranu filtru (Obr. H). Pokud mate nadrž typu CAYMAN, mûžete použit specialní držáky na horní stěné nadrže (Obr. I).

Podle vlastniho uśudku doplne príslušenství:

difuzorknastaveni smeru toku vody (Obr.D);
- regulator Venturi k vytvárení bublin, ktere vycházeji z vypusti filtru; po pripojení konektoru systému Venturi k vypusti filtru (Obr. E), pripoje k nasávání vzduchu silikonovou trabici a regulator;
- regulator prutoku: otacenim regulatoru ve smeruhodinovych ručiček zvyšite prutok, proti smeruhodinovych ručičiek prutok snizite (Obr. G);
- spray-bar: s príslušnou koncovou hlavić (Obr. 0).

BLUMODULAR je univerzánlí filtr, ktery mǔžete použit k ruznám učelüm v jakékoliv nadrži k chovu ryby. Múžete jej používat k Čistěni vody jako hlavné filtr v menšich nadržich k chovu ryb nebo ve středné velkych nadržich s malým počtem ryb, prípadné jako sekundární filtr (je lepí, když jej použijete spolu s biofiltrem, podobném filtru rady biofiltrů BLUWAVE společnosti Ferplast), s nasledujícími filtracními materialí: Aktivovaný uhík BLUCARBON, zeolit BLUZEOLITE, syntetické vlákno BLUFIBRE,Živice a jiné absorbenty nebo chemické materialí. Filtr BLUMODULAR pomáha udržovat Čistotu vody i v nadržich s premnoženou populaci ryb. Moduly (mohouse kombinovat a pridávat podle potřeby) umozñují použiti některych materialú současně, pričemž je zarven zaruceny vysoký sací vykon a rychly prùtok. Uvedene materialí múžete menit podle potřeby. V každem prípadě je potřebné k zachyceni velkych cástic použít v prvním modulu (na spodní strane) sitovanou houbicku. Ostatné lze naplinit podle uvázěni uzivatele. Pri používání specialné těžkích materialú, jak je

jemny Perlon, budte opatni. Pokud je material velmi tězký, mira průtoku se můze viditelné snížit a filtr se můze snadno ucpat. Takovéto materially je nejlepsí pridávat do posledního modulu na horní straně pod Čerpadlem.

Udrzbafiltru BLUMODULAR

Nizé je uveden popis hlavnich doporučenych Činností v rámci udžby:

1 (Obr. L). Houbicky mechanické filtrace oplachujte kaźde 2-3 tźdny
2 Minimalne jederkrát za 6 mêsicu je vyměnte. Používejte pouze originíné nahradní díly znáčky Ferplast.
3 Houbicky absorbentü se opotbrebuji v prüběhu 2-3 týdnü. Potom doporučujeme provedeni jejich vyměny,Pokud je to nutné,a to za originál nahradnídly, které jsou dostupné ve specializovaných prodejnách. Připadné je mžěte ponechat ve filtru s mechanickou filtrác, pričemž je třeba pamatovat na pravidné vyplachováná, a to každé 2-3 týdný.V každém pripadě je musité menit každych 6 měsicú.
4 Pokud rybam podavate specialni leky, musite absorbcnihoubicku z filtru vytahnout (jinak by mohlo dojit ke snizeni ucinosti leku). Po ukonceni tohoto obdobi vlozte do filtru novou houbicku.
5 Otvory urcené pro vtok vody udrzujte v cistote.
6 (Obr. M). Minimáne{jedenkrát za 6 měsíčú zkontrolujte Čerpadlo filtru BLUMODULAR. Pokud je to nutné, dodržujte pri Čistěné následujíci postup:
- Odpoje napajen Čerpadla.
Vyjměte filtr BLUMODULAR z nádrze.
- Stiskutim zarazek na obou stranach sundeje kryt a vyjměte rotor. Pokud je to nutné, vyměnte jej za originní nahradní dí od společnosti Ferplast.
- Pomoci jemného zubniho kartáčku odstrante vsechny nánosy a necistoty (nepoužívejte saponáty ani chemické Roztoky).
- Slozte jegnotku do puvodniho stavu. Postupujte pritom podle uvedenych instrukci, ovsem v opaćném pořadi.

Dulezite:

• Pokud používáte druhý nebo třeti filtr BLUMODULAR jako hlavní filtr, nikdy necistěte vsechny houbický naráz. Čistěte je střidave po 15 dnech, bakteriální kultury se reaktivuji a filtr zústane biologicky aktivné.

BLUMODULAR

• Pri opětovné skladání filtru BLUMODULAR po provedeni udržby zkontrolujte, zda jsou panely na spodní straně správně umistěny (Obr. N).
• Pri vymene componentu filtru pouzijte pouze originaln i nahradni dily spolecnosti Ferplast. Pouziti neoriginalnich dlmu za nasledek zruşeni zaruky.

Náhradní díly a príslušenství

Vsechny dily filtru Ize snadno vymenit. Nahrdni dily jsoudostupne v prodejnach, ve kterych jste filtry koupili.V techtro prodejnach je k dostani i ruzne prisluesentvi, ktereje spolecnost Ferplast neustaleactualizuje, a pomoci ktereho muzete filtr prizpusobit jakymkoliv potrebam. Kvymene komponentu filtru muzete pouzit pouze originni nahrdni dil spolecnosti Ferplast. Pouze tyto dily zarucuji provozuschopnost a bezpecnost filtru. Instalace neoriginalnich dlmu za nasledek zruşeni zaruky.
