Tipo de producto	Fresadora de inmersión
Marca	Silverline
Modelo	124799
Tensión de alimentación	230-240 V~ 50 Hz
Potencia absorbida	2050 W
Velocidad sin carga	6000-24000 min⁻¹
Profundidad de inmersión	50 mm
Diámetros de pinzas de apriete	1/2", 1/4", 8 mm, 10 mm, 12 mm
Forma de la placa base	Combinada circular y plana
Clase de protección	II (doble aislamiento)
Índice de protección	IP20
Dimensiones (Al × L × An)	320 × 163 × 315 mm
Peso	5,7 kg
Nivel de presión sonora (Lp)	92,4 dB(A)
Nivel de potencia acústica (Lw)	103,4 dB(A)
Vibración ponderada	4,77 m/s²
Ajuste de velocidad	Selector electrónico
Accesorios incluidos	Llave para pinzas, 5 fresas, llave hexagonal, 2 carbones de repuesto, anillo de guía adicional
Garantía	3 años (sujeto a registro en línea)

Preguntas frecuentes - 124799 SILVERLINE

¿Qué equipos de protección debo usar al utilizar la fresadora?

Use siempre gafas de seguridad, protección auditiva, mascarilla antipolvo y guantes de protección. El nivel de ruido puede superar los 85 dB(A) y las vibraciones pueden ser perjudiciales.

¿Cómo instalar una fresa en la fresadora?

Desconecte el aparato. Presione el botón de bloqueo del eje (7), afloje la tuerca de la pinza (8), inserte la fresa asegurándose de que al menos 20 mm del vástago estén introducidos, luego apriete la tuerca con la llave suministrada.

¿Cómo ajustar la profundidad de inmersión?

Gire la palanca de bloqueo de inmersión (13) hacia arriba para liberar el mecanismo. Ajuste el tope de profundidad (3) aflojando el seguro (11) y girando la rueda (2). Use el botón de ajuste fino (12) para un ajuste preciso (1 vuelta ≈ 1 mm).

¿Qué hacer si la fresadora no arranca?

Primero verifique la alimentación eléctrica. Si está bien, inspeccione los carbones: desconecte la herramienta, retire las tapas (4 y 18) y compruebe si están desgastados o dañados. Si el problema persiste, contacte un centro de servicio autorizado.

¿Cómo mantener los carbones?

Los carbones se desgastan con el tiempo. Para reemplazarlos, retire las tapas de acceso (4 y 18) de cada lado, reemplace los carbones desgastados por unos nuevos, luego vuelva a colocar las tapas. Haga funcionar la fresadora en vacío durante 2 a 3 minutos para el rodaje.

¿Cuál es la velocidad adecuada para una fresa de gran diámetro?

Use una velocidad más baja (selector de velocidad en posición baja) para fresas de diámetro superior a 50 mm. Desplace lentamente la herramienta y realice varias pasadas poco profundas para evitar la sobrecarga del motor.

¿Puedo usar la fresadora sin guía?

No, nunca use la fresadora a mano sin guía. Use la guía paralela, la guía circular, el rodillo de guía o un anillo de guía con plantilla. Sujete siempre la herramienta con ambas manos.

¿Cómo limpiar la fresadora?

Desconecte el aparato. Use un cepillo suave o un paño seco para quitar el polvo. Limpie la carcasa con un paño húmedo y un detergente suave si es necesario. Nunca sumerja en agua. Los orificios de ventilación se pueden soplar con aire comprimido.

¿Cuál es el significado de los símbolos en el aparato?

Los símbolos indican: uso de protección auditiva, gafas de seguridad, mascarilla respiratoria, casco, guantes; leer el manual; doble aislamiento (clase II); normas CE; no desechar con la basura doméstica (reciclaje).

¿Cómo beneficiarse de la garantía de 3 años?

Registre el producto en silverlinetools.com dentro de los 30 días posteriores a la compra. Conserve la factura original. La garantía cubre defectos de material o fabricación, pero no el desgaste normal, los accesorios ni los daños debidos a un uso incorrecto.

MANUAL DE USUARIO 124799 SILVERLINE

Gracias por haber elegido esta herramienta Silverline. Estas instrucciones contienen la información necesaria para utilizar este producto de forma segura y eficaz. Lea atentamente este manual para obtener todas las ventajas y características únicas de su nueva herramienta. Conserve este manual a mano y asegúrese de que todas las personas que utilicen esta herramienta lo hayan leído y entendido correctamente.

Descripción de los símbolos

Los símbolos siguientes pueden aparecer en la placa de características de su herramienta. Éstos representan información importante sobre el producto o instrucciones relativas a su uso.

Lleve protección auditiva Lleve protección ocular Lleve protección respiratoria Lleve un casco de seguridad

Lleve guantes de seguridad

Lea el manual de instrucciones

¡Peligro!

Doble aislamiento para mayor protección

Conforme a las normas de seguridad y la legislación correspondiente.

Protección medioambiental Los productos eléctricos usados no se deben mezclar con la basura convencional. Están sujetos al principio de recogida selectiva. Solicite información a su ayuntamiento o distribuidor sobre las opciones de reciclaje.

Abreviaturas de términos técnicos

V Voltio/s
~ Corriente alterna
A Amperio/s
n0 Velocidad sin carga
Hz Hercio/s
W, kW Vatio/s, kilovatio/s
/min o min 1	(Revoluciones/ oscilaciones) por minuto

Características técnicas

Tensión: 230 - 240 V, 50 Hz

Potencia: 2.050 W

Velocidad sin carga: 6.000 - 24.000 min ¹

Ajuste de profundidad: 50 mm

Pinzas de sujeción:....1/2", 1/4", 8 mm, 10 mm y 12 mm

Diseño de la base: Circular y plano

Clase de protección:..... Grado de protección:....IP20

Longitud del cable de alimentación: 2,5 m

Dimensiones (L x An x A) 320 x 163 x 315 mm Peso: 5,7 kg

Como parte de nuestra política de desarrollo de productos, los datos técnicos de los productos Silverline pueden cambiar sin previo aviso

Información sobre ruido y vibración:

Presión acústica L 92,4 dB(A)

Potencia acústica L 103,4 dB(A)

Incertidumbre K: 3 dB(A)

Vibración ponderada: 4,77 m/s ²

Incertidumbre K: 1,5 m/s?

El nivel de intensidad sonora para el usuario puede exceder de 85 dB(A). Se recomienda usar medidas de protección sonora.

ADVERTENCIA: Utilice siempre protección auditiva cuando el nivel ruido exceda 85 dB(A) o cuando esté expuesto durante largos períodos de tiempo. Si por algún motivo nota algún tipo de molestia auditiva incluso llevando orejeras de protección, detenga inmediatamente la herramienta y compruebe que las orejeras de protección estén colocadas adecuadamente. Asegúrese de que el nivel de atenuación y protección de las orejeras sea adecuado dependiendo del tipo de herramienta y el trabajo a realizar.

ADVERTENCIA: La exposición a la vibración durante la utilización de una herramienta puede provocar pérdida del sentido del tacto, entumecimiento, hormigueo y disminución de la capacidad de sujeción. La exposición durante largos periodos de tiempo puede provocar enfermedad crónica. Si es necesario, limite el tiempo de exposición a la vibración y utilice guantes anti-vibración. No utilice la herramienta cuando sus manos estén muy frías, las vibraciones tendrán un mayor efecto. Utilice los datos técnicos de su herramienta para evaluar la exposición y medición de los niveles de ruido y vibración.

Los niveles de vibración y ruido están determinados según las directivas internacionales vigentes. Los datos técnicos se refieren al uso normal de la herramienta en condiciones normales. Una herramienta defectuosa, mal montada o desgastada puede incrementar los niveles de ruido y vibración. Para más información sobre ruido y vibración, puede visitar la página web

www.osha.europa.eu

Instrucciones de seguridad relativas a las herramientas eléctricas

ADVERTENCIA: Lea siempre el manual de instrucciones y las advertencias de seguridad.

No seguir estas advertencias e instrucciones puede causar descargas eléctricas, incendios y/o lesiones graves.

ADVERTENCIA: No permita que los niños, personas discapacitadas o personas no cualificadas utilicen esta herramienta. Mantenga esta herramienta fuera del alcance de los niños.

Conserve estas instrucciones de seguridad para futura referencia.

La expresión "herramienta eléctrica" se refiere a su herramienta alimentada por corriente eléctrica (herramienta alámbrica) o una herramienta eléctrica alimentada por baterías (herramienta inalámbrica).

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas de trabajo desordenadas y oscuras son peligrosas y pueden provocar un accidente.

b) No utilice herramientas eléctricas en atmósferas explosivas que contengan líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden incendiar el polvo a los vapores.

c) Mantenga alejados a los niños y personas que se encuentren a su alrededor mientras esté trabajando con una herramienta eléctrica. Las distracciones pueden hacerle perder el control de la herramienta.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe coincidir con la toma de corriente. No modifique nunca el enchufe de ninguna manera. No utilice ningún adaptador de enchufe sin toma de tierra. Los enchufes si modificar y el uso de tomas de corrientes adecuadas reducirán el riesgo de descargas eléctricas.

b) Evite el contacto con materiales conductores tales como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléctrica se incrementa si su cuerpo está expuesto a materiales conductores.

c) No exponga las herramientas eléctricas a la lluvia o la humedad. El contacto de agua en una herramienta eléctrica aumentará el riesgo de descargas eléctricas.

d) No doble el cable de alimentación. No use nunca el cable de alimentación para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable de alimentación alejado de fuentes de calor, aceite, bordes afilados o de las piezas móviles. Los cables de alimentación dañados o enredados aumentan el riesgo de descargas eléctricas.

e) Use un cable de extensión adecuado para exteriores cuando utilice una herramienta eléctrica en áreas exteriores. La utilización de un cable adecuado para exteriores reducirá el riesgo de descargas eléctricas.

f) Si es inevitable trabajar con una herramienta eléctrica en lugares húmedos, use un suministro protegido por un interruptor diferencial o disyuntor por corriente diferencial o residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

g) Cuando utilice esta herramienta en Australia o Nueva Zelanda, se recomienda conectar esta herramienta en tomas de corriente protegida con dispositivo de protección de corriente diferencial residual de 30 mA o inferior.

3) Seguridad personal

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta eléctrica. No use una herramienta eléctrica si se encuentra cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras esté utilizando una herramienta eléctrica puede provocar lesiones corporales graves.

b) Utilice siempre equipo de protección personal. Use siempre protección ocular. El uso de dispositivos de seguridad personal (máscara anti-polvo, calzado de seguridad antideslizante, casco resistente y protecciones auditivas adecuadas) reducirá el riesgo de lesiones corporales.

c) Evite el arranque accidental. Asegúrese de que el interruptor está en la posición de apagado antes de enchufar la herramienta. No transporte herramientas con el dedo en el interruptor o con el interruptor encendido, podría ocurrir un accidente.

d) Retire todas las llaves de ajuste antes de encender la herramienta eléctrica. Una llave enganchada en una parte móvil de la herramienta eléctrica puede causar lesiones graves.

e) No adopte posturas forzadas. Manténgase en posición firme y en equilibrio en todo momento. De este modo, podrá controlar mejor la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve ropa holgada ni joyas. Mantenga el pelo, la ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.

g) Cuando utilice esta herramienta en Australia o Nueva Zelanda, se recomienda conectar esta herramienta en tomas de corriente protegida con dispositivo de protección de corriente diferencial residual de 30 mA o inferior.

4) Uso y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica de forma adecuada. Utilice su herramienta únicamente para la tarea que haya sido destinada.

b) No use la herramienta eléctrica si el interruptor no la enciende o la apaga. Toda herramienta eléctrica que no se pueda controlar mediante el interruptor es peligrosa y debe ser reparada inmediatamente.

c) Desenchufe la herramienta o retire la batería antes de realizar cualquier ajuste, cambiar accesorios o almacenar la herramienta. Estas medidas de seguridad preventivas evitarán el arranque accidental de su herramienta eléctrica.
d) Guarde siempre las herramientas eléctricas fuera del alcance de los niños. No permita que las personas que no estén familiarizadas con estas instrucciones utilícen la herramienta. Las herramientas eléctricas son peligrosas en manos de personas que no estén capacitadas para su uso.
e) Revise regularmente sus herramientas eléctricas. Compruebe que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otro problema que pueda afectar el funcionamiento de la herramienta eléctrica. Si hay alguna pieza dañada, repare la herramienta antes de volver a utilizarla. Muchos accidentes son causados por herramientas eléctricas que carecen de un mantenimiento adecuado.
f) Las herramientas de corte deben estar siempre afiladas y limpias. Las herramientas de corte correctamente afiladas son menos propensas a trabarse y son más fáciles de controlar.
g) Utilice la herramienta eléctrica y los accesorios siguiendo el manual de instrucciones y teniendo en cuenta las condiciones y el trabajo que necesite realizar. El uso de la herramienta eléctrica con un propósito distinto al cual ha sido diseñada, podría ser peligroso.
5) Mantenimiento y reparación
a) Repare siempre su herramienta eléctrica en un servicio técnico autorizado. Utilice únicamente piezas de recambio idénticas y homologadas. Esto garantizará un funcionamiento óptimo y seguro de su herramienta eléctrica.

Instrucciones de seguridad para fresadoras

a) Sujete la herramienta siempre por las empuñaduras aisladas para evitar el riesgo de descargas eléctricas en caso de accidente.
b) Sujete la pieza de trabajo en una plataforma estable. Sujetar la pieza de trabajo con las manos o cerca de usted podría provocar la pérdida de control.
c) Use equipo de seguridad como gafas de seguridad o una visera protectora, protección auditiva, mascarilla contra el polvo y ropa protectora, incluyendo guantes de seguridad.
d) No debe dejar nunca trapos, ropa, cuerda, cable o similares alrededor de la zona de trabajo.
e) Asegúrese de que la tensión de su suministro de red sea la misma que la placa de identificación de su herramienta.
f) Cuando necesite un cable de extensión, debe asegurarse de que tenga la intensidad de corriente adecuada para su herramienta eléctrica y que esté en buen estado.
g) Desenrolle totalmente los cables de extensión para evitar un posible recalentamiento.
h) Utilice detectores para determinar si existen cables o tuberías ocultas en la pieza o zona de trabajo. Contacte con las compañías de suministro si es necesario. El contacto con cables bajo tensión puede provocar una descarga eléctrica o un incendio. Dañar una tubería de gas podría provocar una explosión. Dañar una tubería de agua podría provocar daños graves en la zona de trabajo.
i) Asegúrese de haber retirado los objetos extraños como clavos y tornillos de la pieza de trabajo antes de iniciar la operación.
j) Manipule las fresas con mucha precaución; pueden estar extremadamente afiladas.
k) Inspeccione la fresa cuidadosamente antes de utilizarla. Sustituya las fresas rotas o dañadas inmediatamente.
1) Asegúrese de que las fresas estén afiladas y en buen estado. Tenga precaución al realizar cortes en cantos y bordes ya que podría ser peligroso.
m) Sujete siempre la fresadora por las empuñaduras utilizando ambas manos antes de comenzar el corte.
n) Mantenga las empuñaduras siempre limpias de suciedad, grasa, lubricante o aceite.
o) Antes de utilizar la herramienta para realizar un corte, conéctela y déjela en funcionamiento un rato. Vigile la vibración o los temblores que pudieran indicar una broca indebidamente instalada.
p) Observe la dirección de giro de la fresa y la dirección de avance.
q) Mantenga las manos alejadas de la fresa y la zona de corte. Utilice siempre las empuñaduras auxiliares para sujetar correctamente la herramienta.
r) Nunca encienda la fresadora mientras la fresa esté en contacto con la pieza de trabajo.
s) Asegúrese que el muelle esté siempre montado cuando use la herramienta a mano.
t) Asegúrese que la fresa está completamente parada antes de colocar la fresadora en posición de bloqueo de la pinza de apriete.
u) La velocidad máxima de la fresa deberá ser como mínimo igual de rápida que la velocidad máxima de la herramienta.
v) Las fresas se calentaran durante el uso. Nunca toque las fresas inmediatamente después de usarlas, podría provocarle quemaduras graves.
w) No deje que la fresa entre en contacto con materiales inflamables.
x) Use sólo fresas con un diámetro de vástago compatible con la pinza de apriete suministrada con esta fresadora. Las fresas incompatibles podrían vibrar y salir despedidas hacia el usuario.
y) Nunca utilice el botón de bloqueo del husillo cuando la fresadora esté en funcionamiento.
z) Presione ligeramente cuando realice un corte y deje que la fresa trabaje por sí misma. Nunca presione excesivamente, de esta forma evitará la sobrecarga del motor.
aa) Asegúrese de que los símbolos y las advertencias indicadas en la herramienta se puedan leer correctamente. Sustitúyalas inmediatamente si están dañadas.

bb)Tenga precaución cuando esté realizando un corte, si la fresa queda atascada podría provocar la pérdida de control de la herramienta y causar daños graves. Compruebe siempre que las fresas estén en buen estado. En caso de accidente, suelte inmediatamente el interruptor de encendido y apagado.
cc) Compruebe durante el funcionamiento que la fresa no se balancee o vibre excesivamente. Una fresa mal colocada podría provocar la pérdida de control de la herramienta y dañar gravemente al usuario.
dd)Tenga especial cuidado en no sobrecargar el motor cuando utilice fresas con un diámetro mayor de 50 mm. Use velocidades de avance muy bajas o repita el corte por etapas para evitar sobrecargar el motor.
ee) Desconecte la herramienta y espere siempre hasta que la fresa se haya detenido completamente antes de retirar la fresadora de la pieza de trabajo.
ff) Desenchufe la herramienta de la toma de corriente antes de realizar cualquier ajuste o tarea de mantenimiento.

ADVERTENCIA: El polvo generado al utilizar algunas herramientas eléctricas puede ser tóxico.

Algunos materiales pueden estar tratados con productos tóxicos. Algunos materiales naturales y sintéticos pueden ser tóxicos. Las pinturas antiguas pueden contener plomo y otros productos químicos peligrosos. Evite exponerse al polvo durante largos períodos de tiempo. Evite el polvo en la cara, la piel, ojos y boca. Utilice siempre mascarilla anti-polvo y un sistema de extracción de polvo. Utilice medidas de protección adicionales cuando esté expuesto al polvo durante largos períodos de tiempo.

Características del producto

1 Guía paralela

2 Rueda de ajuste del tope de profundidad

3 Tope de profundidad

4 Tapa de acceso a las escobillas

5 Selector de velocidad

6 Perilla de bloqueo de la varilla de guía

7 Botón de bloqueo del husillo

8 Tuerca de la pinza de apriete

9 Tope de torreta

10 Varilla de guía

11 Perilla de bloqueo del tope de profundidad

12 Perilla de ajuste fino

13 Palanca de bloqueo de profundidad

14 Salida de extracción de polvo

15 Case

16 Botón de seguridad

17 Interruptor de encendido/apagado

18 Tapa de acceso a las escobillas

19 Regla

20 Pinzas de apriete

21 Casquillo copiador

22 Rodillo guía

23 Compás de fresar

Accesorios (no mostrados):

• 1 llave para pinza de apriete
• 5 fresas
• 1 llave hexagonal
  • 2 escobillas de carbón de repuesto
  • 1 casquillo copiador de repuesto

Aplicaciones

Fresadora para compatible con fresas con vástago de 1/4 , 1/2 , 8, 10 y 12 mm (dependiendo de la pinza de apriete que esté utilizando). Con esta herramienta podrá cortar perfiles, ranuras, cantos y agujeros elípticos en maderas naturales y sintéticas. Utilizando los casquillos copiadores y plantillas podrá recortar formas y figuras personalizadas. Esta herramienta se puede fijar permanentemente en una mesa de fresado.

Desembalaje

• Desembale e inspeccione la herramienta con cuidado. Familiarícese con todas sus características y funciones.
• Asegúrese de que el embalaje contiene todas las partes y que están en buenas condiciones. Si faltan piezas o están dañadas, sustitúyalas antes de utilizar esta herramienta.

Antes de usar

ADVERTENCIA: Asegúrese siempre de desenchufar la herramienta de la red eléctrica antes de montar o desmontar accesorios o realizar cualquier ajuste.

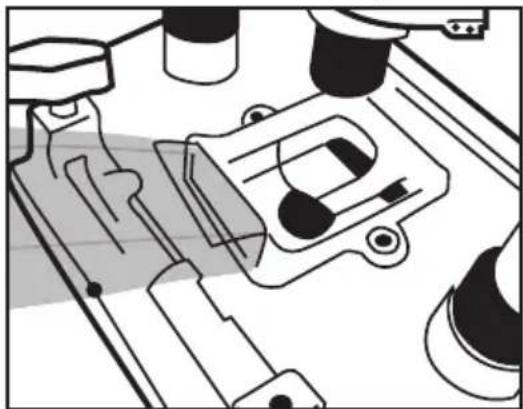

Instalación de la salida de extracción de polvo

• Coloque la salida de extracción de polvo (14) en la base (15) utilizando las tuercas y pernos suministrados.
• Utilice siempre un sistema de extracción de polvo o una aspiradora. El polvo generado puede ser tóxico, especialmente en maderas sintéticas.

Instalación de una fresa

Nota: Asegúrese siempre de desenchufar la herramienta antes de montar o desmontar accesorios o realizar cualquier ajuste.

1. Presione el botón de bloqueo del husillo (7) y gire el husillo hasta que quede bloqueado.
2. Afloje la tuerca de la pinza de apriete (8) (puede que necesite utilizar la llave suministrada).
3. Asegúrese de instalar una pinza de apriete con el tamaño adecuado. Si necesita cambiar la pinza de apriete: desenrosque la tuerca de la pinza, sustituya la pinza y vuelva a colocar la tuerca.
4. Inserte la fresa en la pinza de apriete y asegúrese de que al menos 20 mm o la mitad de la longitud del vástago esté insertado dentro de la pinza de apriete.
5. Apriete la tuerca de la pinza de apriete con la llave suministrada.

ADVERTENCIA: No apriete demasiado la tuerca, ya que podría dañarse la pinza de apriete o el mecanismo de bloqueo del husillo.

ADVERTENCIA: Las fresas suministradas de 12 mm y ½" o 8 mm y ¼" tienen tamaños muy similares. Asegúrese siempre de utilizar la pinza adecuada para cada tipo de fresa.

Retirar una fresa

1. Pulse el botón de bloqueo del husillo (7) y afloje la tuerca de la pinza de apriete (8). La fresa ahora debería poder extraerse.
2. Si la fresa no sale de la pinza de apriete, golpee con suavidad la tuerca de la pinza de apriete.
   ADVERTENCIA: Mantenga siempre limpias la pinza de sujeción, la tuerca, las roscas del husillo y la fresa para garantizar un funcionamiento óptimo.

Instalación de la guía paralela

• Cuando necesite realizar cortes ranurados o biselados, utilizar la guía paralela (1) le ayudará a realizar estos tipos de corte de forma precisa.
• Coloque las dos varillas de guía paralela (1) dentro de las ranuras en la parte superior de la base (15).
• Coloque la guía paralela sobre las varillas de guía, de modo que se extienda al lado correcto de la fresadora para el corte que desea efectuar.
• Deslice la guía paralela hasta la posición requerida en relación con la fresa. La regla (19) puede colocarse en la varilla de guía para facilitar una alineación correcta. Asegure que las almohadillas de plástico en la guía paralela no estén en contacto con la fresa.
• Cuando realice un corte mantenga el borde vertical de la guía paralela contra el borde de la pieza de trabajo.

Instalación del compás de fresado

• El compás de fresado (23) permite cortar círculos y arcos de forma precisa.
• Coloque una varilla de guía (10) dentro una de las ranuras en la parte superior de la base (15).
• Desplace la perilla de bloqueo de la varilla de guía (6) en la muesca posterior para que la guía quede bloqueada.
• Coloque el compás de fresado sobre el extremo de la varilla de guía.
• Coloque el tornillo, la arandela y la tuerca de mariposa en el tornillo del compás de fresado según el círculo o arco requerido. Utilice la tuerca de mariposa para para ajustar la altura o para sujetar el compás en la parte inferior de la pieza de trabajo.
• Asegúrese de que el conjunto del compás de fresado esté sujeto correctamente en la varilla de guía apretando el tornillo o la tuerca de mariposa.
• Ajuste la posición de la varilla de guía a la longitud requerida (radio) desde el punto de anclaje hasta el centro de la fresa.
• Asegúrese de que el punto de anclaje este fijo de forma segura. Sujete la fresadora con ambas manos para realizar el corte del arco.

Utilización del rodillo de guía

• Conectar el rodillo de guía (22) a la guía paralela (1) le permitirá guiar la fresadora para realizar formas en superficies de madera.
• Retire las almohadillas de plástico de la guía paralela aflojando los tornillos.
• Coloque el rodillo de guía utilizando los dos tornillos en la parte interior de la guía paralela. L cara de corte de la rueda del rodillo de guía debe estar colocada mirando hacia fuera para que la rueda del rodillo quede mirando hacia la fresa.
• Coloque la guía paralela y el rodillo de guía en la fresadora utilizando las dos varillas de guía y bloqueándolas mediante la perilla de bloqueo de la varilla de guía (6).
• Ajuste la altura del el rodillo de guía mediante la tuerca de mariposa.
• Ajuste la distancia entre la fresa y la rueda del rodillo de guía aflojando la perilla de ajuste de la varilla de guía en cada lado. Coloque el rodillo de guía a la distancia requerida y vuelva a apretar las perillas de bloqueo de las varillas de guía.
• Sujete la fresadora con ambas manos y comience el corte. El rodillo de guía seguirá el contorno de la pieza de madera. El rodillo de guía está especialmente indicado para utilizar en piezas de trabajos curvas.

Notas: Asegúrese siempre de que el rodillo de guía este limpio y gire libremente. Lubrique el rodillo con spray lubricante PTFE cuando sea necesario.

Utilización del casquillo copiador

• El casquillo copiador (21) deberá utilizarse para realizar cortes en plantillas de fresado. Esta herramienta se suministra con casquillos copiadores de 30 y 21 mm. Loa casquillos copiadores de 30 mm son generalmente utilizados en plantillas de fresado para encimeras de cocinas.
• Retire la salida de extracción de polvo (14) sacando los dos pernos y la tuerca.
• Retire la almohadilla de protección de plástico situada en la parte inferior de la base (15) desenroscando los cuatro tornillos.
• Coloque el casquillo copiador en la parte interior de la almohadilla de plástico con la brida circular orientada hacia abajo.
• Vuelva a colocar los cuatro tornillos y la almohadilla de plástico.
• Vuelva a colocar la salida de extracción de polvo y el tubo de aspiración.
• Ajuste la fresa a la altura requerida para la plantilla que vaya a utilizar.
• Comience a fresar siguiendo la plantilla de corte.

Funcionamiento

Ajuste de profundidad

1. Para liberar el mecanismo de ajuste de profundidad, gire la palanca de bloqueo de profundidad (13) hacia arriba.
2. Para ajustar el tope de profundidad (3), afloje la perilla de bloqueo del tope de profundidad (11) girando la rueda de ajuste del tope de profundidad (2) en la posición requerida para que la fresa esté a la altura adecuada.
3. El ajuste fino de la profundidad de bajada puede realizarse utilizando la perilla de ajuste fino (12). Una rotación completa en sentido horario permitirá una reducción de profundidad de 1 mm.
4. Vuelva a apretar el bloqueo de profundidad a la altura requerida para ajustar la fresa a la profundidad de corte requerida.
5. La escala de profundidad puede utilizarse para calcular los cambios en el ajuste de profundidad pero la profundidad real de corte se mide mejor haciendo un corte de prueba en un trozo de material desechable.

Ajuste de la profundidad del corte

- Para bloquear la fresadora en una profundidad de corte concretar, sujete la cabeza de la fresadora hacia abajo y gire la palanca de bloqueo de profundidad (13) hasta su posición más baja. Esto mantendrá la cabeza de la fresadora en esta posición deseada.

Realizar cortes de varias pasadas

1. El tope de torreta (9) le permitirá alcanzar la profundidad máxima de corte en 7 pasadas. Cada paso del tope equivale aproximadamente a 3 mm de profundidad. Ajuste la profundidad total de corte que desee al ajuste más bajo.
2. Gire el tope de torreta de manera que el tope de profundidad entre en contacto con el paso más alto cuando la fresadora esté bajando. Ahora puede realizar el primer corte.
3. Continúe realizando varias pasadas, girando el tope de torreta en sentido antihorario un paso por cada pasada hasta lograr la profundidad completa de corte.

Nota: El número de pasadas se reducirá cuando realicemos cortes inferiores a 21 mm.

Base de la fresadora

1. Esta fresadora dispone de una base (15) con diseño plano y redondo. La parte redonda le permitirá contornear los cantos de la pieza de trabajo fácilmente. La parte plana le permitirá realizar cortes rectos sin utilizar la guía paralela (1). Utilice los casquillos copiadores para realizar por ejemplo cortes de junta cola de milano.
2. Recuerde siempre que la distancia que existe entre la fresa y el canto de la base puede variar.
3. Evite que la fresa entre en contacto con materiales duros como por ejemplo piezas de metálicas. Si esto ocurre, podría provocar la ruptura de la fresa y dañar la fresadora.

Encendido/apagado

1. Asegúrese de que la fresa está sujeta de forma segura en la pinza de apriete y compruebe que no esté en contacto con la pieza de trabajo o con cualquier otro objeto.
2. Para arrancar el motor, mantenga pulsado el botón de seguridad (16) y presione el interruptor de encendido/apagado (17). El motor arrancará. La fresadora está equipada con una función de encendido progresivo de manera que el motor tardará unos instantes en alcanzar su velocidad máxima de funcionamiento.
3. Para detener el motor, suelte el interruptor de encendido/apagado.

Ajuste de velocidad

• La velocidad de la fresadora se ajusta mediante el selector de velocidad (5): A mayor número mayor será la velocidad de funcionamiento.
• Seleccionar la velocidad adecuada para el material y la fresa a utilizar, mejorará la calidad del corte y prolongará la vida útil de la fresa.

Realizar un corte

Nota: Nunca utilice la fresadora en modo manual sin ayuda de una guía. Las fresas con rodamientos, una fresa recta o alguna de las fresas suministradas le guiarán durante el corte.

1. Sujete siempre la fresadora por las empuñaduras con las dos manos. Asegúrese de que la pieza de trabajo no se mueva, use abrazaderas cuando sea necesario.
2. Deje que el motor alcance su velocidad máxima.
3. Acerque la fresa hasta la pieza de trabajo mientras mueve la fresadora despacio, manteniendo la parte plana de la base (15) contra la pieza de trabajo.
4. Para fresar bordes, mantenga la pieza de trabajo a la izquierda de la fresadora, en relación a la dirección de corte. Mantenga una presión constante y permita que la fresa trabaje de forma constante a través del material. Tenga en cuenta que los nudos y otras irregularidades ralentizarán la progresión del corte.

Nota: Para evitar vibraciones y daños, dirija el corte en sentido antihorario para cortes exteriores y en sentido horario para cortes interiores.

Nota: Mover la fresadora demasiado rápido puede provocar un corte de mala calidad y sobrecalentar el motor de la herramienta. Mover la fresadora demasiado despacio puede recalentar excesivamente la pieza de trabajo.

Nota: Para utilizar la fresadora deberá de bajarla siempre después de haberla encendido.

Accesorios

Existen gran variedad de accesorios y fresas de varios tipos disponibles para esta herramienta a través de su distribuidor Silverline más cercano. Las escobillas de repuesto y pinzas de apriete puede adquirirlas a través de su distribuidor Silverline o en www.toolsparesonline.com.

Mantenimiento

ADVERTENCIA: Desconecte siempre la herramienta de la red eléctrica antes de realizar cualquier tarea de mantenimiento o limpieza.

Inspección general

• Compruebe regularmente que todos los tornillos y elementos de fijación estén bien apretados. Con el paso del tiempo pueden vibrar y aflojarse.
• Inspeccione el cable de alimentación antes de utilizar esta herramienta y asegúrese de que no esté dañado. Las reparaciones deben realizarse por un servicio técnico Silverline autorizado.

Limpieza

ADVERTENCIA: Utilice SIEMPRE guantes y protección ocular cuando limpie esta herramienta.

• Mantenga la herramienta siempre limpia. La suciedad y el polvo pueden dañar y reducir la vida útil su herramienta.
• Utilice un cepillo suave o un paño seco para limpiar la herramienta.
• Nunca utilice agentes cáusticos para limpiar las piezas de plástico. Se recomienda utilizar un paño humedecido con un detergente suave.
• Nunca deje que el agua entre en contacto con la herramienta.
• Asegúrese de que la herramienta esté completamente seca antes de utilizarla.
• Si dispone de un compresor de aire comprimido, sople con aire seco y limpio para limpiar los orificios de ventilación.

Sustitución de las escobillas

• Con el tiempo, las escobillas de carbono del motor se desgastarán.
• Si las escobillas se han desgastado excesivamente, el rendimiento del motor puede disminuir, la herramienta tal vez no arranque o quizás observe una excesiva presencia de chispas.
• Para sustituir las escobillas, retire las tapas de acceso a las escobillas (4) y (18) situadas en cada lado de la herramienta. Retire y sustituya las escobillas por unas nuevas. Vuelva a colocar las tapas de las escobillas.
• Encienda la fresadora y déjela funcionando durante 2 – 3 minutos para asentar las escobillas. Quizás note la presencia de chispas hasta que las escobillas se asienten completamente.
• Si tiene dudas sobre como sustituir las escobillas, lleve la herramienta a un servicio técnico autorizado.

Reciclaje

• Deshágase siempre de las herramientas eléctricas adecuadamente respetando las normas de reciclaje indicadas en su país.
• No deseche las herramientas y aparatos eléctricos junto con la basura convencional. Recíclelos siempre en puntos de reciclaje.
• Póngase en contacto con la autoridad local encargada de la gestión de residuos para obtener más información sobre cómo reciclar este tipo de herramientas correctamente.

Solución de problemas

Problema Causa Solución
La fresadora no funciona	No hay alimentación eléctrica Compruebe la fuente el suministro eléctrico
	Escobillas gastadas o pegadas	Desconecte la herramienta, abra la tapa de las escobillas (4) y (18) y compruebe el estado de las escobillas.
	Interruptor defectuoso Repare la herramienta en un servicio técnico autorizado Silverline
	Componentes del motor averiados o cortocircuito Contacte con un servicio técnico autorizado
La fresadora funciona lentamente	Fresa desgastada o dañada Afile o sustituya la fresa por una nueva
	Selector de velocidad (5) con ajuste demasiado bajo Incremente la velocidad
	Motor sobrecargado Disminuya la presión ejercida sobre la fresadora
La fresadora hace un ruido inusual	Obstrucción mecánica Repare la herramienta en un servicio técnico autorizado Silverline
	Cortocircuito en la carcasa Repare la herramienta en un servicio técnico autorizado Silverline
Vibración excesiva	Fresa dañada o mal colocada	Sustituya la fresa por una nueva o colóquela correctamente
Se producen muchas chispas alrededor del motor	Fresa doblada o dañada Sustituya la fresa por una nueva
	Las escobillas no se mueven libremente Desconecte la herramienta, retire las escobillas y limpielas o sustitúyalas
	Armadura en corto circuito o en circuito abierto Repare la herramienta en un servicio técnico autorizado Silverline
La perilla de ajuste fino (12) hace “clics” o no se puede ajustar	Interruptor sucio Repare la herramienta en un servicio técnico autorizado Silverline
	Palanca de bloqueo de profundidad (13) bloqueada	Libere la palanca de bloqueo de profundidad
	Se ha alcanzado el tope de profundidad máximo	Vuelva a reiniciar la perilla de ajuste de profundidad y ajuste la rueda de ajuste del tope de profundidad (2)

Garantía

Este producto Silverline dispone de una garantía de 3 años.

Para obtener la garantía de 3 años, deberá registrar el producto en www.silverlinetools.com antes de que transcurran 30 días. El periodo de garantía será válido desde la fecha indicada en su recibo de compra.

Registro del producto

Visite: silverlinetools.com, seleccione el botón de registro e introduzca:

- Sus datos personales

- Detalles del producto e información de compra

El certificado de garantía le será enviado en formato PDF. Imprírmalo y guárdelo con el producto.

Condiciones

El periodo de garantía entra en vigor a partir de la fecha indicada en el recibo de compra.

GUARDE EL RECIBO DE COMPRA

Si el producto se ha averiado antes de que transcurran 30 días desde la fecha de compra, deberá devolverlo a su lugar de compra, junto con el recibo de compra y los detalles de la avería. En este caso, le sustituiremos el producto o le reembolsaremos el importe.

Si el producto se ha averiado después de que transcurran 30 días desde la fecha de compra, devuélvalo a:

Servicio Técnico Silverline Tools

PO Box 2988

Yeovil

BA21 1WU, Reino Unido.

La reclamación siempre debe presentarse durante el periodo de garantía.

Antes de poder realizar cualquier trabajo de reparación, deberá entregar el recibo de compra original en el que se indica la fecha de compra, su nombre, dirección y el lugar donde lo adquirió.

También deberá indicar claramente los detalles del fallo a reparar.

Las reclamaciones presentadas dentro del periodo de garantía deberán ser verificadas por Silverline Tools para averiguar si las deficiencias son consecuencia de los materiales o de la mano de obra del producto.

Los gastos de transporte no son reembolsables. Los productos enviados deben estar limpios y en buenas condiciones para su reparación, deberán empaquetarse cuidadosamente con el fin de evitar que se produzcan daños durante el transporte. Silverline Tools se reserva el derecho a rechazar envios incorrectos o inseguros.

Todas las reparaciones serán realizadas por Silverline Tools o por un servicio técnico autorizado. La reparación o sustitución del producto no prolongará el periodo de garantía.

Si la avería está cubierta por la garantía, la herramienta será reparada sin cargo alguno (salvo los gastos de envío), o bien la sustituiremos por una herramienta en perfecto estado de funcionamiento.

Las herramientas o piezas que hayan sido sustituidas serán propiedad de Silverline Tools.

La reparación o sustitución del producto bajo garantía aporta beneficios adicionales a sus derechos legales como consumidor, sin afectarlos.

Qué está cubierto:

Silverline Tools deberá comprobar si las deficiencias se deben a materiales o mano de obra defectuosos dentro del periodo de garantía.

En caso de que cualquier pieza no estuviera disponible o estuviera fuera de fabricación, Silverline Tools la sustituirá por una pieza funcional con las mismas características.

Uso del producto en la Unión Europea.

Qué no está cubierto:

Silverline Tools no garantiza las reparaciones causadas por:

Desgaste normal por uso adecuado de la herramienta, por ejemplo hojas, escobillas, correas, bombillas, baterías, etc...

La sustitución de cualquier accesorio suministrado: brocas, hojas, papel de lija, discos de corte y otras piezas relacionadas.

Daño accidental, averías debidas a uso o cuidado negligente, uso incorrecto, negligencia, funcionamiento o manejo indebido del producto.

Utilizar del producto para una finalidad distinta.

Cualquier cambio o modificación del producto.

El uso de piezas y accesorios que no sean recambios originales de Silverline Tools.

Instalación incorrecta (excepto si fue realizada por Silverline Tools).

Reparaciones o alteraciones realizadas por servicios técnicos no autorizados por Silverline Tools.

Las reclamaciones distintas a las indicadas en las presentes condiciones de garantía no estarán cubiertas.

Introduzione

ES 3 años de garantía. Registre su producto online durante los primeros 30 días. Se aplican términos y condiciones.
