MANUAL DE USUARIO NPOEEXT1G30WP Tripp Lite

Manual del Propietario

Extensor Resistente al Agua Gigabit PoE+ de 1 Puerto

Modelo: NPOE-EXT-1G30WP

English 1 • Français 23 • Pycckn 34

Excelencia en

Manufacture.

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Todas las marcas registradas son propidad de sus respectivos propriétarios.

El Paquete Incluye

NPOE-EXT-1G30WP - Extensor Gigabit PoE+
(x2) Cubiertas Resistentes al agua
- Manual del Propietario

Characteristicas del Producto

• Ahorro tiempo y dinero extendiendo los datos y la energia sobre los cables de red existentes más allá de los 100 m [328 pies] limite
• Extienda una aplicacion 10Mbps / 100Mbps / 1000Mbps a distancias mayores colocando en cascada multibles extensores hasta 500m [1640 pies]
• Soporta todos los dispositivos PoE y PoE+ que cumplen con IEEE 802.3at y IEEE 802.3af (Puentes y punto de acceso LAN inalábricos, VoIP, cármas de vigilancia IP, etc.)
• Detecta automatistically y protege equipo PoE y PoE+ contra daños por una instalación incorrecta (Los dispositivos sin PoE únicamente reciben datos)
• La compacta caja de aluminio está clasificada IP65 para protección contra salpicaduras de agua
• Conectar y Usar—No require alimentación adicional
• Diseño compacto, instalable en la pared

Cable RJ45 y Etapas de Presión

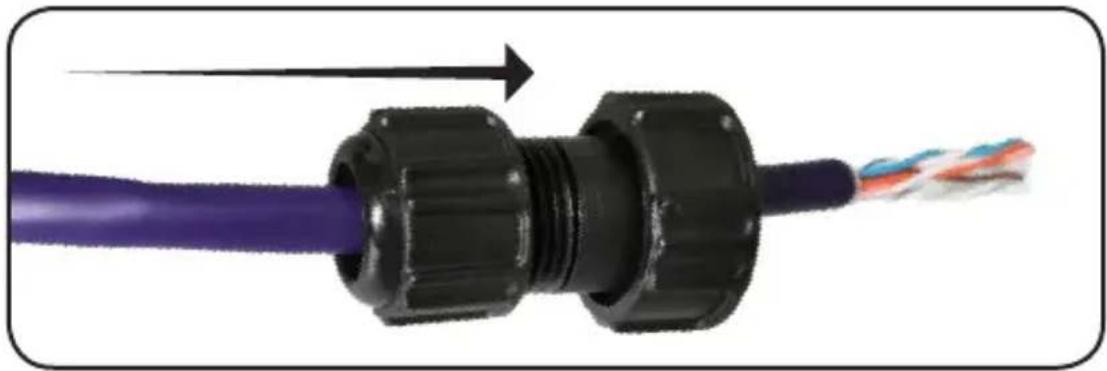

1. Pele una pulgada de forro exterior de un cable Cat5e/6 con una cucilla. Separe y enderece los cables internos y organícelos en elorden adecuado. Use un cortador de cables para recortar los cables. Deslice una de las cubiertas impermeables incluidas a lo largo del extremo del cable.

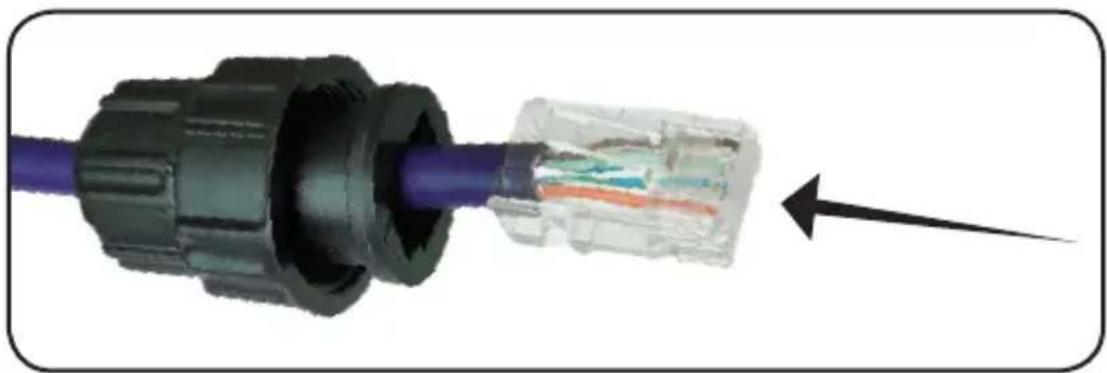

1. Inserte los cables cuidadosamente recortados en un conector modular RJ45 (como el N230-100 de Tripp Lite) en el order correcto. Utilice su herramienta de compresión (como T100-001-TST de Tripp Lite) para presionar la funda del cable y los cables en el conector RJ45. Asegúrese de probar la connexion para garantizar que el cable funciona correctamente.

Cable RJ45 y Etapas de Presión

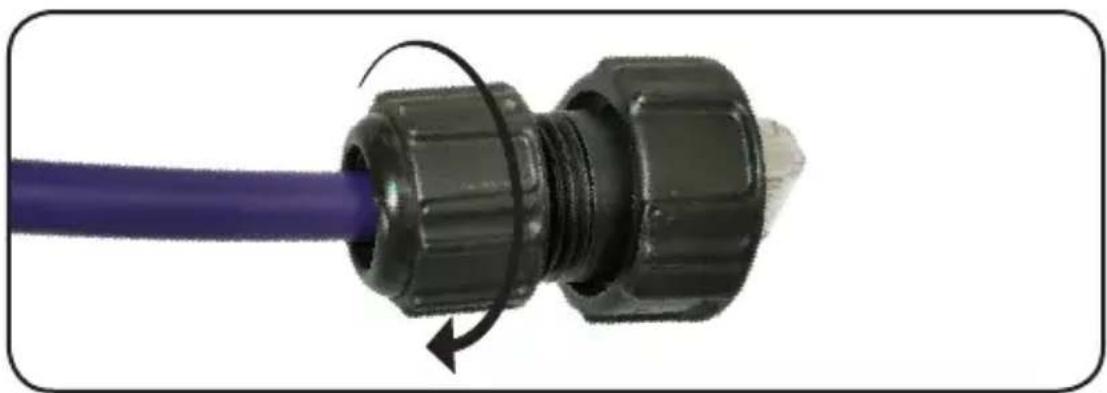

1. Apriete la parte trasera de la cubierta impermeable hasta que encajeperfectamente sobre la funda del cable y no se deslice.

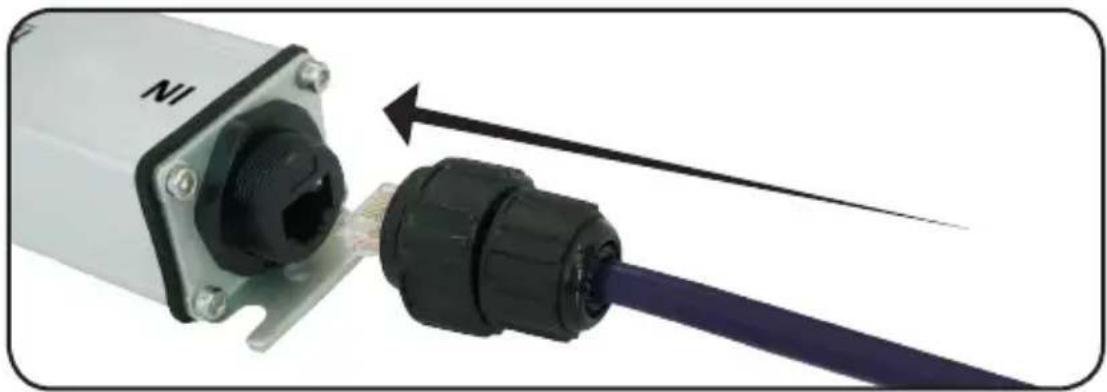

1. Conecte el conductor RJ45 macho del cable al puerto RJ45 hembra del NPOE-EXT-1G30WP.

Cable RJ45 y Etapas de Presión

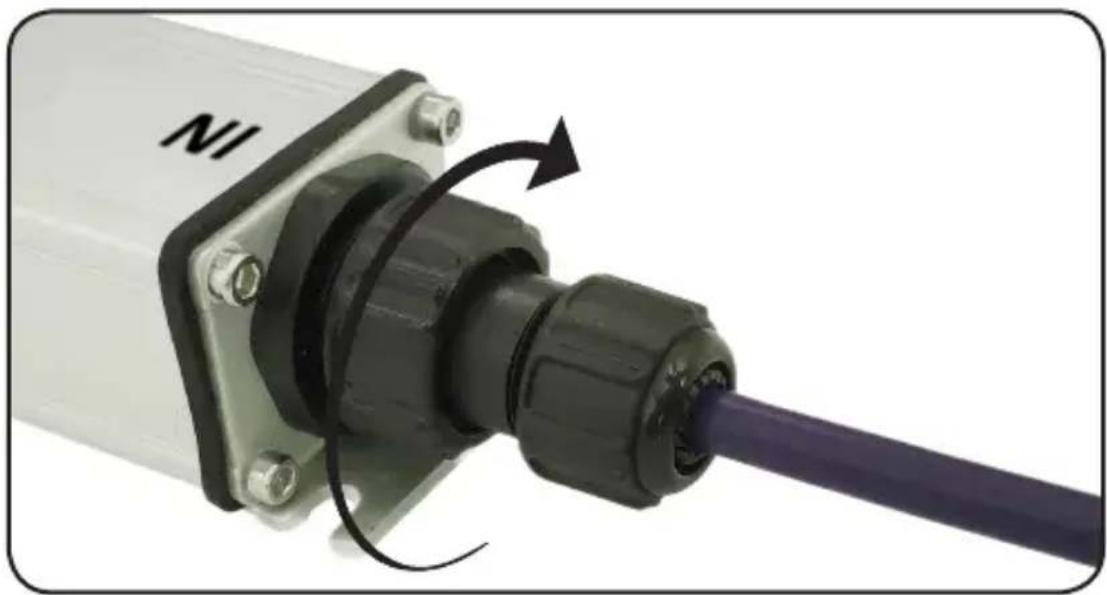

1. Atornille el acoplamento roscado en sentido horario para un apriete máximo. Cuando se instale correctamente, el extensor con clasificacion IP65 estará protegado contra el polvo y el agua pulverizada desde todas las direcciones.

Instalacion de un solo Extensor

Note: Antes de conectar el cable RJ45 a los puertos de entrada o calidad, instale las tapas anti polvo, resistentes al agua, sobre el cable. Las tapas anti polvo peuvent atornillarse en el extremo de la connexion del puerto (para informacion adicular, consulte Cable RJ45 y Etapas de Presión).

1. Usando un cable Cat5e / Cat6 (hasta 100 m [328 pies] de长大o), conecte su dispositivo fuente con alimentacion (como un switch PoE) en el puerto "IN" en launidad.
2. Usando otro cable Cat5e / Cat6 (hasta 100 m [328 pies] deargo), connecte su dispositivo remoto alimentado por PoE (PD) (como VoIP o-camera de vigilancia IP) en el puerto "OUT" en launidad.

Note: Su fuente de PoE debe cumplir o superar los estandares IEEE 802.3at / 802.3af. Consulte la tabla Potencia Maxima Soportada para Obtener mas informacion.

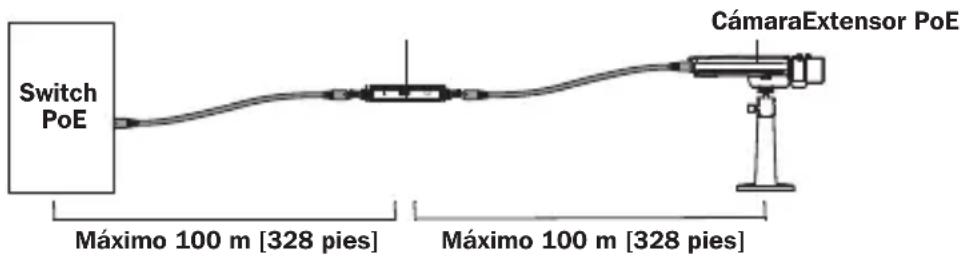

Diagrama de Instalacion de Extensor Sencillo

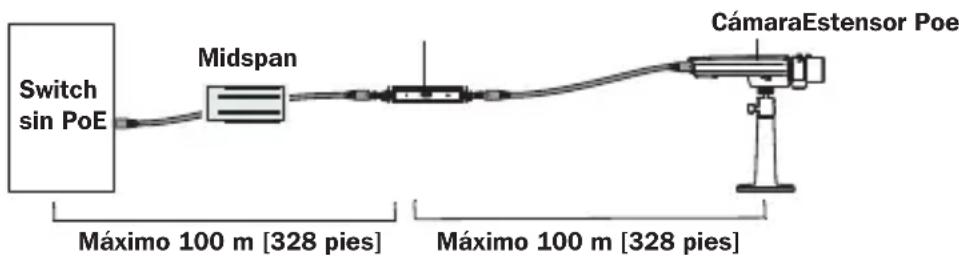

Diagrama de Instalacion de un solo Extensor con Midspan

Note: Donde se requiera alimentacion externa, la fuente de alimentacion (p.e. midspan o inyector PoE) debe instalarse entre el switch Ethernet (fuente sin PoE) y el primer extensor NPOE-EXT-1G30WP.

Instalacion de Mulples Extensores

Note: Solo puede conectar en cascada cuando unidades extensoras PoE hasta a 500 m [1640 pies] en una sola instalacion.

1. Usando un cable Cat5e / Cat6 de hasta 100 m de长大o, conecte su dispositivo fuente con alimentacion (como un Switch PoE) en el puerto "IN" en launidad.
2. Usando otro cable Cat5e / Cat6 de hasta 100m de长大o, conecte el puerto "OUT" del primer extensor al puerto "IN" del segundo extensor.
3. Repita el paso 2 hasta dos veces más por cada extensor PoE adicional que deseeeregar o conecte su dispositivo alimentado por PoE remoto (PD) al puerto "OUT" del segundo extensor PoE.

Notas:

• El cuarto extensor PoE solo alimenta IEEE 802.3af hasta 12W.
• Su fuente PoE debe Cumplir o superar los estandares IEEE 802.3at / 802.3af. Consulte la tabla Potencia Maxima Soportada para Obtener mas informacion.

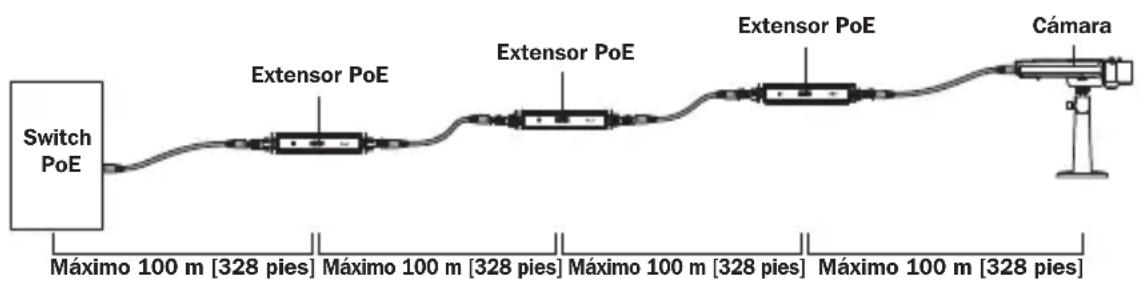

Diagrama de Instalacion de Mulples Extensores

Instalacion de Mulples Extensores

Potencia Maxima Soportada

Se pueda conectar various Extensores PoE cada 100 m [328 pies] para alcantar distacias mayores. Las cifras reales dependen de las conditiones de operation. El rango se determina utilizing cable Cat5e o Cat6 24 AWG o de mayor calibre, excepto en donde se specifies.

Ejempios para dispositivos PoE de de bajo potencia (PoE Clase 1 o que requiera menos de 4W):

Fuente PoE
Switch PoE (802.3af)	Midspan de 15W (802.3af)	Switch PoE+ (802.3at)	Midspan de 30W (802.3at)
Distancias Maximas
400 m [1312 pies]	400 m [1312 pies] 500 m [1640 pies] 500 m [1640 pies]

Ejemplos de dispositivos PoE de mediana potencia (PoE Clase 2 o que requireja menos de 6W):

Fuente PoE
Switch PoE (802.3af)	Midspan de 15W (802.3af)	Switch PoE+ (802.3at)	Midspan de 30W (802.3at)
Distancias Maximas
300 m [984 pies]	300 m [984 pies]	m [1312 pies]	400 m [1312 pies]

Ejemplos de dispositivos PoE de maior potencia (PoE Clase 0 o 3 o que requireja menos de 12W):

Fuente PoE
Switch PoE (802.3af)	Midspan de 15W (802.3af)	Switch PoE+ (802.3at)	Midspan de 30W (802.3at)
Distancias Maximas
200 m [656 pies]	200 m [656 pies]	300 m [984 pies]	300 m [984 pies]

Instalacion de Mulples Extensores

Ejemplos de dispositivos PoE+ (PoE Clase 4 que tengan menos de 22 wattso cumplan con 802.3at):

Fuente PoE
Switch PoE (802.3af)	Midspan de 15W (802.3af)	Switch PoE+ (802.3at)	Midspan de 30W (802.3at)
Distancias Maximas
No aplicable No	aplicable	200 m [656 pies]	200 m [656 pies]

Especificaciones

Estándares IEEE IEEE 802.3af (PoE)
	IEEE 802.3at (PoE + de Alta Potencia (PoE)
	IEEE 802.3 (Ethernet 10Base-T)
	IEEE 802.3ab (Gigabit Ethernet)
	IEEE 802.3u (Fast Ethernet 100Base-TX)
	IEEE 802.3x (Control de flujo, para modo duplex)
Soporte de Medios 100Base-TX Cat5 UTP/STP RJ45, 8 pines1000Base-TX Cat5e / Cat6 UTP/STP RJ45,8 pines
Puertos Un puerto de Entrada RJ45 10Mbps / 100Mbps /1000Mbps Datos + AlimentaciónUn puerto de Salida RJ45 10Mbps / 100Mbps /1000Mbps Datos + Alimentación
Funciones deProtección	Protección contra cortocircuito para corte a tierra
	Protección contra sobrecarga para corrientessuperiores a 0.6A

Especificaiones

Pinout de la Entrada PoE	IEEE 802.3af/at Modo Estándar A Pin 1: CD (-) Pin 2: CD (-) Pin 3: CD (+) Pin 6: CD (+) Pin 7: CD (-) Pin 8: CD (-) Pin 4: CD (+) Pin 5: CD (+)
Pinout de la Salida PoE	IEEE 802.3af/at Modo Estándar A Pin 1: CD (-) Pin 2: CD (-) Pin 3: CD (+) Pin 6: CD (+)
Alimentación Entrada: 100V ~ 240V CA, 50Hz / 60Hz Consumo Másimo de Potencia: 35W
Temperatura de Operación	-10 °C a 45 °C [14 °F a 113 °F]
Temperatura de Almacenimiento	20 °C a 70 °C [ -4 °F a 158 °F]
Humedad de Operación	De 0% a 90% de HR, Sin Condensación
Humedad de Almacenimiento	De 0% a 95% de HR, Sin Condensación
Dimensiones de la Unidad	145 x 60 x 40 mm [5.7" x 2.4" x 1.6"]

Garantía

Garantía Limitada de 3 años.

TRIPP LITE garantiza durante un periodo de tres (3) años a partir de la Fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obr. La obligacion TRIPP LITE bajo this guarantia está limitada a la reparacion o reemplazo (A su entera disrecion) de qualquier producto defectuoso. Para obtener serviceo bajo this garantia, debe obtener un numero de Autorizacion de Devoluciona de Mercancia (RMA) de TRIPP LITE o de un centro de serviceo autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de serviceo autorizado de TRIPP LITE con los cargos de transporte prepagados y deben accompanying con una breve descripcion del problema y un comprobante de la fecha y el lugar de compra.Esta garantia no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una forma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTIÁS EXPRESAS O IMPLICITAS, INCLUIDAS GARANTIÁS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPOSITO PARTICULAR.

Algunos estados no permiten la limitacion o exclusion de garantias implicadas; por lo tanto, las limitaciones o exclusiones antes mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALNES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, TRIPP LITE no es responsable por ningún costo, como perdida de开发利用 o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de tcerceros o deequalier other forma.

Información de cumplimiento con WEEE para clients y recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clients dequisitionen un nuevo equipo eléctrico y electrónico de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida enonde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad..

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a Cambios sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
