Type de produit	Prolongateur réseau Gigabit PoE+ étanche
Marque	Tripp Lite
Modèle	NPOE-EXT-1G30WP
Dimensions (L x l x H)	145 x 60 x 40 mm
Alimentation électrique	100-240 V CA, 50/60 Hz, consommation max. 35 W (via PoE ou adaptateur)
Normes prises en charge	IEEE 802.3af/at (PoE/PoE+), 802.3ab (Gigabit), 802.3u (Fast Ethernet)
Ports	1 port RJ45 entrée (données + PoE), 1 port RJ45 sortie (données + PoE)
Vitesse de transmission	10/100/1000 Mbps
Distance maximale par segment	100 m (câble Cat5e/6)
Distance totale en cascade	Jusqu'à 500 m (4 prolongateurs)
Alimentation PoE	Prend en charge PoE (802.3af) et PoE+ (802.3at)
Protection	IP65 (étanche à la poussière et aux projections d'eau)
Matériau du boîtier	Aluminium
Température de fonctionnement	-10 à 45 °C
Humidité de fonctionnement	0 à 90 % HR sans condensation
Garantie	3 ans limitée
Fonctions de sécurité	Protection contre les courts-circuits et les surcharges
Installation	Montage mural possible, sertissage RJ45 requis
Contenu de l'emballage	2 prolongateurs, bouchons résistants à l'eau, manuel utilisateur

FOIRE AUX QUESTIONS - NPOEEXT1G30WP Tripp Lite

Comment installer le prolongateur NPOE-EXT-1G30WP ?

Connectez la source PoE (commutateur ou injecteur) au port IN et l'équipement alimenté (caméra, point d'accès) au port OUT. Utilisez les bouchons résistants à l'eau et vissez le raccord pour assurer l'étanchéité. Aucune alimentation externe supplémentaire n'est nécessaire si la source est PoE.

Quelle distance maximale puis-je atteindre avec ce prolongateur ?

Chaque segment de câble peut mesurer jusqu'à 100 m. En connectant jusqu'à 4 prolongateurs en cascade, vous pouvez atteindre une distance totale de 500 m.

Puis-je utiliser ce prolongateur avec un équipement non PoE ?

Oui, le prolongateur détecte automatiquement les appareils non PoE et ne transmet que les données, sans alimentation. Cela protège votre équipement contre les dommages.

Comment assurer l'étanchéité du prolongateur en extérieur ?

Utilisez les bouchons résistants à l'eau fournis. Après avoir serti le connecteur RJ45, glissez le bouchon sur le câble et vissez-le fermement sur le port. Le boîtier est certifié IP65, protégeant contre la poussière et les jets d'eau.

Que faire si mon équipement PoE+ ne fonctionne pas correctement ?

Vérifiez que la source PoE respecte la norme IEEE 802.3at (30 W). La puissance disponible diminue avec la distance et le nombre de prolongateurs. Consultez le tableau de puissance maximale dans la notice pour les distances et configurations.

Combien de prolongateurs puis-je mettre en cascade ?

Vous pouvez connecter jusqu'à 4 prolongateurs en série, pour une distance totale maximale de 500 m. Au-delà, la puissance PoE peut être insuffisante.

Quelle est la certification IP de ce produit ?

Le boîtier est certifié IP65, ce qui signifie qu'il est totalement protégé contre la poussière et résiste aux jets d'eau à faible pression. Idéal pour une utilisation extérieure.

Quelle est la garantie offerte par Tripp Lite ?

Tripp Lite offre une garantie limitée de 3 ans à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication. Vous devez obtenir un numéro RMA pour retourner le produit.

Puis-je utiliser ce prolongateur en extérieur ?

Oui, grâce à sa certification IP65 et ses connecteurs étanches, il est conçu pour une utilisation en extérieur. Assurez-vous de bien visser les bouchons pour maintenir l'étanchéité.

Comment sertir un câble RJ45 pour ce prolongateur ?

Dénudez environ 2,5 cm de gaine, ordonnez les fils selon le standard T568A ou T568B, insérez-les dans le connecteur RJ45, puis sertissez avec un outil adapté. Ensuite, glissez le bouchon étanche et vissez-le sur le port du prolongateur.

MODE D'EMPLOI NPOEEXT1G30WP Tripp Lite

Prolongateur à 1 port gigabit poe+ résistant à l'eau

Modèle : NPOE-EXT-1G30WP

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

L'emballage inclut

• Prolongateur NPOE-EXT-1G30WP Gigabit PoE+ (x2) Bouchons résistants à l'eau
• Manuel de l'utilisateur

Caractéristiques du produit

• Permet d'épargner temps et argent en prolongeant les données et la puissance sur les câbles réseau existants au-delà de la limite de 100 m (328 pi)
• Permet de prolonger une application de 10/100/1 000 Mbps sur de plus longues distances en connectant plusieurs prolongateurs en cascade jusqu'à 500 m (1 640 pi)
• Prend en charge tous les dispositifs d'alimentation électrique par Ethernet (PoE/PoE+) conformes IEEE 802.3at et IEEE 802.3af (points d'accès au réseau local sans fil et Ponts, VoIP, caméras de surveillance IP, etc.)
• Détecte automatiquement et protège l'équipement PoE/PoE+ contre les dommages causés par une mauvaise installation (seuls les appareils non PoE reçoivent des données)
• Le boîtier compact en aluminium approuvé IP65 pour une protection contre les éclaboussures.
• Prêt à l'emploi - aucune alimentation supplémentaire requise
• Conception compacte à montage mural

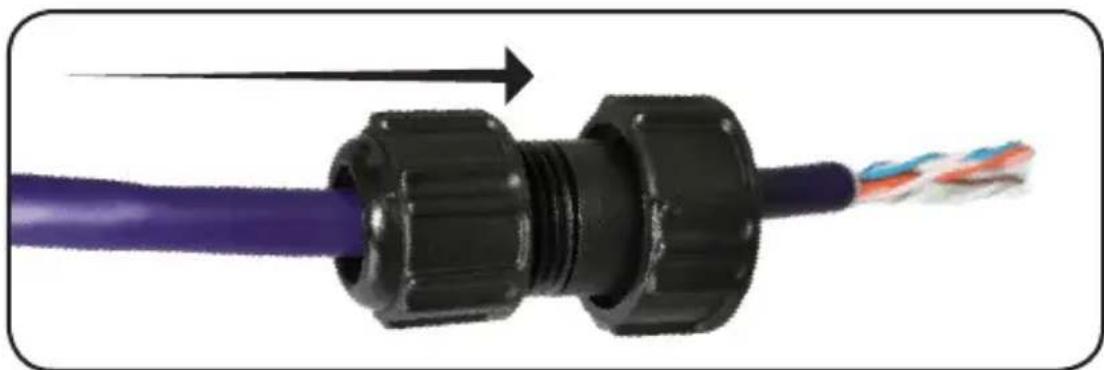

Étapes pour les fils du câble RJ45 et le sertissage

1. Dégarnir environ un pouce de la gaine extérieure d'un cable Cat5e/6 à l'aide d'un couteau tout usage. Séparer et raidir les fils internes, puis les disposer dans le bon ordre. Utiliser un coupe-fil pour tailler les fils uniformément. Glisser l'un des couvercles résistants à l'eau inclus le long de l'extrémité du cable.

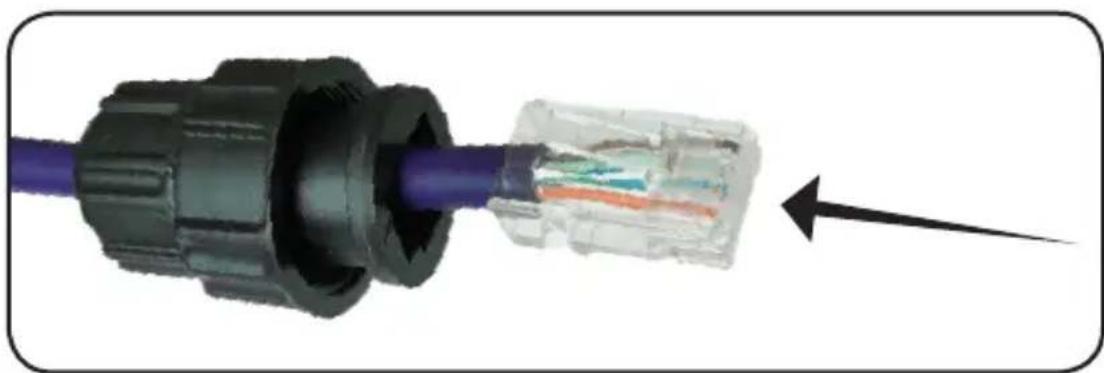

1. Insérer les fils soigneusement taillés dans la fiche du connecteur modulaire RJ45 (comme le N230-100 de Tripp Lite) dans le bon ordre. Utiliser un outil de sertissage (comme le T100-001-TST de Tripp Lite) pour serrer la gaine du cable et les fils dans le connecteur RJ45. S'assurer de tester la connexion pour s'assurer que le cable fonctionne correctement.

Étapes pour les fils du câble RJ45 et le sertissage

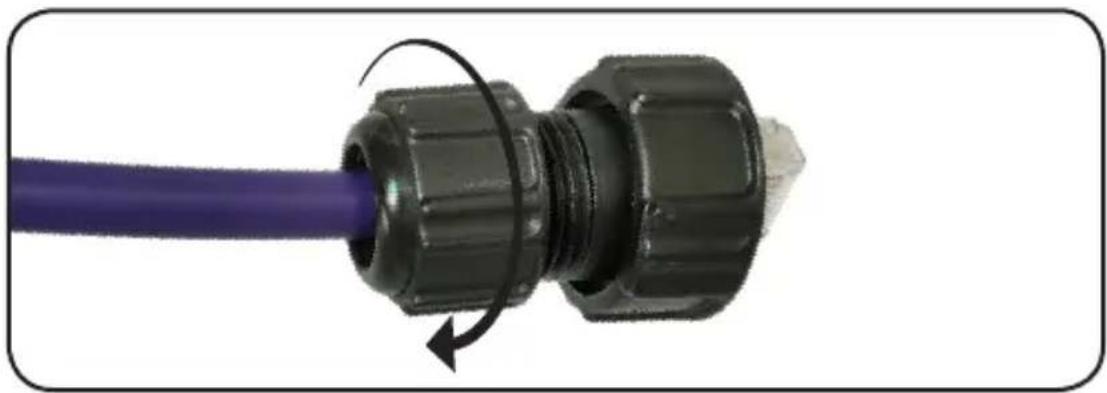

1. Serrer l'arrière du couvercle résistant à l'eau jusqu'à ce qu'il soit bien ajusté par-dessus la gaine du câble et qu'il ne puisse pas glisser.

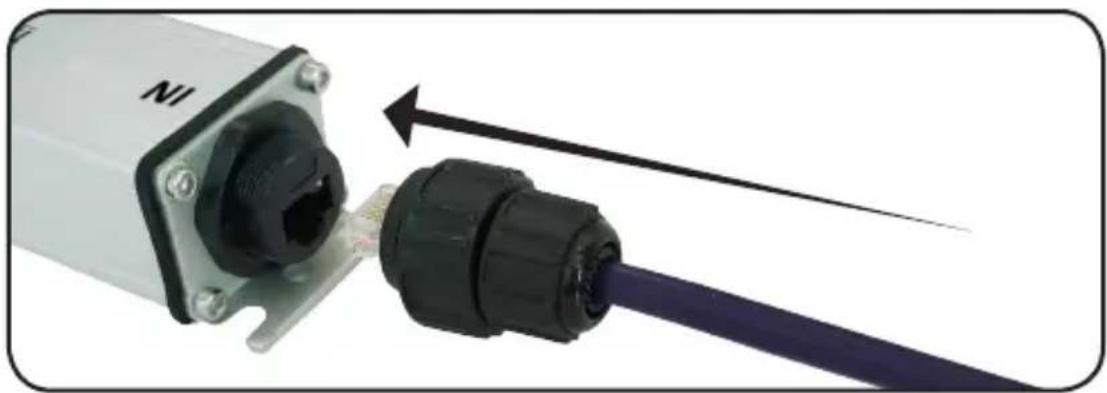

1. Connecter la fiche mâle RJ45 du cable au port femelle RJ45 de NPOE-EXT-1G30WP.

Étapes pour les fils du câble RJ45 et le sertissage

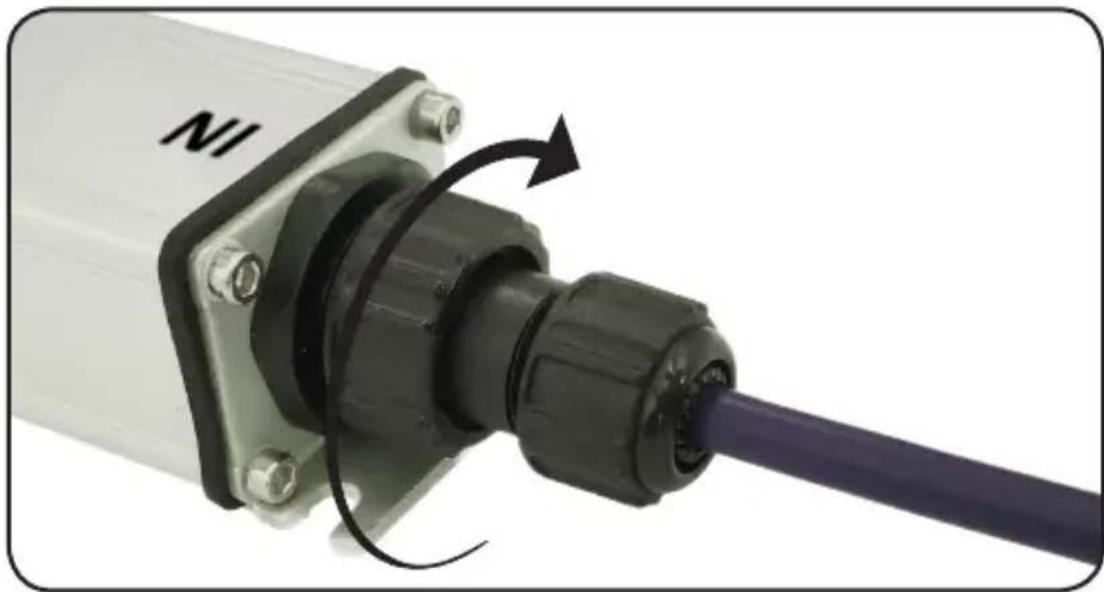

1. Visser le raccord fileté dans le sens des aiguilles d'une montre pour une étanchéité maximale. Lorsque le prolongateur d'une capacité nominale IP65 est installé correctement, il protégera contre la poussière et la pulssation d'eau dans toutes les directions.

Installation d'un seul prolongateur

Remarque: Avant de raccorder le câble RJ45 aux ports d'entrée/de sortie, installer les bouchons antipoussière inclus sur le câble. Les bouchons peuvent être vissés sur l'extrémité de la connexion du port (consulter Étapes pour les fils du câble RJ45 et le serrissage pour plus d'informations).

1. source alimenté ( comme un commutateur d'alimentation électrique par Ethernet (PoE) dans le port « IN » sur l'appareil.
2. alimenté (PD) par alimentation électrique par Ethernet (PoE) à distance (comme une camera de surveillance VoIP ou IP) dans le port « OUT » de l'appareil.

Remarque: La source d'alimentation électrique par Ethernet (PoE) doit respecter ou dépasser les normes IEEE 802.3at/802.3af. Consulter le tableau Puissance maximale prise en charge pour obtenir plus de renseignements.

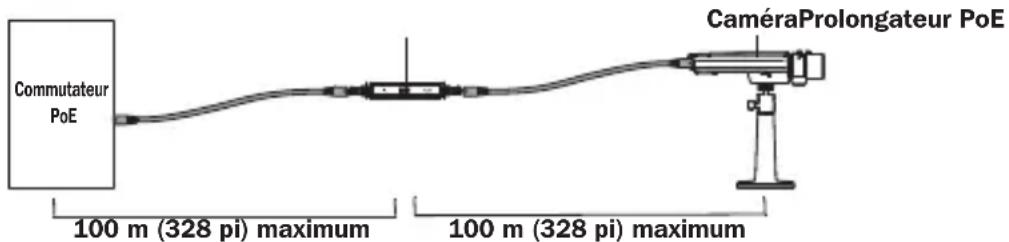

Schéma d'installation d'un seul prolongateur

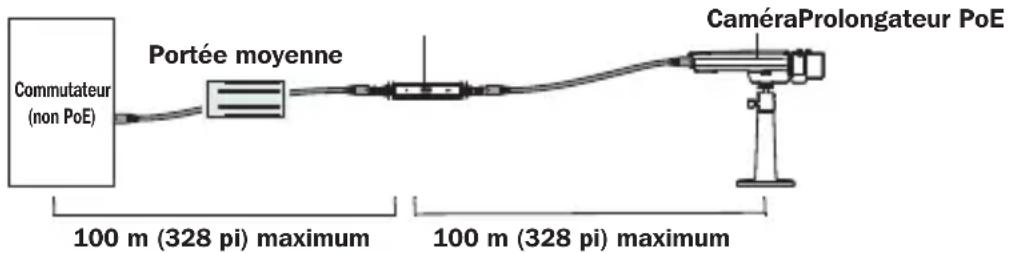

Remarque : Lorsqu'une alimentation externe est requise, la source d'alimentation (p. ex. midspan ou injecteur d'alimentation électrique par Ethernet PoE) doit être installée entre le commutateur Ethernet (source non PoE) et le premier prolongateur NPOE-EXT-1G30WP.

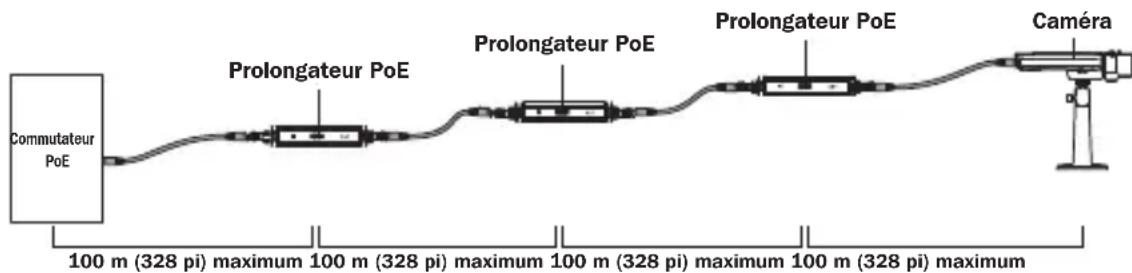

Installation de plusieurs prolongateurs

Remarque: Il est également possible d'instruire en cascade seulement quatre prolongateurs PoE jusqu'à 500 m (1 640 pi) dans une seule installation.

1. À l'aide d'un cable Cat5e/6 (jusqu'à 100 m de long), raccorder le dispositif source alimenté (comme un commutateur d'alimentation électrique par Ethernet (PoE)) dans le port « IN » sur l'appareil.
2. À l'aide d'un autre cable Cat5e/6 jusqu'à 100 m de long, raccorder le port « OUT » du premier prolongateur au port « IN » du second prolongateur.
3. Répéter l'étape 2 jusqu'à 2 fois de plus pour chaque prolongateur d'alimentation électrique par Ethernet (PoE) à ajouter ou raccorder le dispositif alimenté (PD) par une alimentation électrique par Ethernet (PoE) à distance au port « OUT » du second prolongateur d'alimentation électrique par Ethernet (PoE).

Remarques :

• Le 4e prolongateur d'alimentation électrique par Ethernet (PoE) ne fournira IEEE 802.3af que jusqu'à 12 W.
• La source d'alimentation électrique par Ethernet (PoE) doit respecter ou dépasser les normes IEEE 802.3at/802.3af. Consulter le tableau Puissance maximale prise en charge pour obtenir plus de renseignements.

Puissance maximale prise en charge

Plusieurs prolongateurs d'alimentation électrique par Ethernet (PoE) peuvent être connectés tous les 100 m (328 pi) pour de plus grandes distances. Les figures actuelles dépendent des conditions de fonctionnement. La plage est déterminée en utilisant un câble de 24 AWG ou Cat5e ou Cat6 de calibre supérieur, sauf spécifications contraires.

Exemples pour des dispositifs d'alimentation électrique par Ethernet (PoE) de faible puissance (PoE classe 1 ou nécessitant moins de 4 W):

Source d'alimentation électrique par Ethernet (PoE)
Commutateur d'alimentation électrique par Ethernet (PoE) (802.3af)	Portée moyenne de 15 W (802.3af)	Commutateur d'alimentation électrique par Ethernet PoE+ (802.3at)	Portée moyenne de 30 W (802.3at)
Distances maximales
400 m/1 312 pi 400 m/1 312 pi 500 m/1	640 pi 500 m/1 640 pi

Exemples pour des dispositifs d'alimentation électrique par Ethernet (PoE) de puissance moyenne (PoE classe 2 ou nécessitant moins de 6 W):

Source d'alimentation électrique par Ethernet (PoE)
Commutateur d'alimentation électrique par Ethernet (PoE) (802.3af)	Portée moyenne de 15 W (802.3af)	Commutateur d'alimentation électrique par Ethernet PoE+ (802.3at)	Portée moyenne de 30 W (802.3at)
Distances maximales
300 m/984 pi 300 m	984 pi 400 m/1 312	pi 400 m/1 312 pi

Exemples pour des dispositifs d'alimentation électrique par Ethernet (PoE) de pleine puissance (PoE classe 0 ou 3, ou nécessitant moins de 12W):

Source d'alimentation électrique par Ethernet (PoE)
Commutateur d'alimentation électrique par Ethernet (PoE) (802.3af)	Portée moyenne de 15 W (802.3af)	Commutateur d'alimentation électrique par Ethernet PoE+ (802.3at)	Portée moyenne de 30 W (802.3at)
Distances maximales
200 m/656 pi 200 m/656 pi 300 m/984 pi 300 m/984 pi

Installation de plusieurs prolongateurs

Exemples pour des appareils PoE+ (PoE classe 4 qui sont moins de 22 watts ou conformes 802.3at):

Source d'alimentation électrique par Ethernet (PoE)
Commutateur d'alimentation électrique par Ethernet (PoE) (802.3af)	Portée moyenne de 15 W (802.3af)	Commutateur d'alimentation électrique par Ethernet PoE+ (802.3at)	Portée moyenne de 30 W (802.3at)
Distances maximales
Sans objet Sans objet 200 m/656 pi 200 m/656 pi

Caractéristiques techniques

Normes IEEE IEEE 802.3af	(alimentation électrique par câbles Ethernet (PoE))IEEE 802.3at (alimentation électrique par câbles Ethernet (PoE) haute puissance + alimentation par câbles Ethernet)IEEE 802.3 (Ethernet 10Base-T)IEEE 802.3ab (Ethernet Gigabit)IEEE 802.3u (Ethernet rapide 100Base-TX)IEEE 802.3x (contrôle de flux pour le mode duplex intégral)
Support média 100Base-TX	Cat5 UTP/STP RJ45, 8 broches1000Base-TX Cat5e/6 UTP/STP RJ45, 8 broches
Ports Un port RJ45 de donn	ées 10/100/1 000 Mbps+ port de d'entrée d'alimentationUn port RJ45 de données 10/100/1 000 Mbps+ port de sortie d'alimentation

Caractéristiques techniques

Fonctions de protection Protection contre les courts-circuits pour la masse court-circuitéeProtection contre les surcharges pour les courants de plus de 0,6 A
Entrée du brochage de l'alimentation électrique par cable Ethernet (PoE)	Mode standard A IEEE 802.3af/atBroche 1: CC (-)Broche 2: CC (-)Broche 3: CC (+)Broche 6: CC (+)Broche 7: CC (-)Broche 8: CC (-)Broche 4: CC (+)Broche 5: CC (+)
Sortie du brochage de l'alimentation électrique par cable Ethernet (PoE)	Mode standard A IEEE 802.3af/atBroche 1: CC (-)Broche 2: CC (-)Broche 3: CC (+)Broche 6: CC (+)
Alimentation Entrée : 100 à 240 V CA, 50/60 HzConsommation d'énergie maximale : 35 W
Température de fonctionnement	-10 à 45 °C/14 à 113 °F
Température d'entreposage	20 à 70 °C/-4 à 158 °F
Humidité de fonctionnement	0 à 90 % HR, sans condensation
Humidité d'entreposage 0 à 95 % HR, sans condensation
Dimensions de l'appareil 145 x 60 x 40 mm/5,7 x 2,4 x 1,6 po

Garantie limitée de 3 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PREVUS PAR LES PRESENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITE COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenu responsable de coûts, telis que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usage au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
