MANUAL DE USUARIO Fitsch Puky

Manual de instrucciones

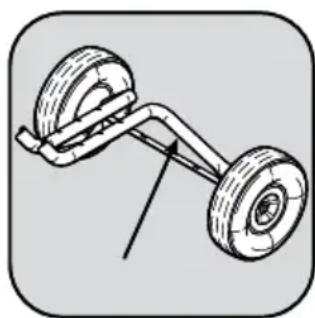

Drobné díly, které budete potřebovat během montáže (například šrouby a podložky), se nesmějí dostat do rukou malých dětí. Hrozí nebezpečí zadušení způsobené spolknutím. Odstraňte z dosahu dětí veškerý obalový materiál. Montáž musí velmi důkladně provést dospělá osoba, aby později nemohlo dojít k nehodám a poraněním. Vyhraďte si na to dostatek času. Některé montážní práce vyžadují jistou řeme- slnickou zručnost a zběhlost při zacházení s ručním nářadím (např. šroubováky). Pokud si v této oblasti nejste jisti, obraťte se na speciali- zovaného prodejce nebo servis.26 Trˇíkolky Na některých místech je nevyhnutelné, aby se šrouby dotáhly určitou silou. Tato síla je uvede- na v Newton metrech (např. 2 Nm). Pokud se šroub utáhne příliš malou sílou, bude spoj pravděpodobně ještě příliš volný a nebude bezpečný. Pokud bude síla příliš velká, může dojít k poškození nebo zničení šroubů a jiných částí. Obr. 1: Zastrčte zadní osu do rámu. Čtyřhranné matice nasměrujte dozadu. Obr. 2: Nasaďte šrouby a pevně je přišroubuj- te. Obr. 3: Povolením šroubového spoje sejměte podložku (!) z přepravní pojistky. Obr. 4: Trubici řídítek s miskami s ložiskem nasuňte na sloupek vidlice až na do- raz. Opět nasaďte podložku a výstupky na sloupku vidlice nasměrujte dozadu. Obr. 5: Řídítka nasuňte na sloupek vidlice až na doraz. Šroub pevně přitáhněte. Drážku v řídítkách nasměrujte dozadu. Kulatý kryt stlačte pevně dolů, dokud nezaklapne. Obr. 6: Sedlo nasuňte zezadu na rám a pevně přišroubujte. Obsluha Obr. 7: Nastavte polohu sedla Obr. 8: Provozní stav27 Trˇíkolky Manual de instrucciones ES Introducción Enhorabuena por la compra de este triciclo de PUKY. Ha adquirido con este un producto de calidad que sin duda le dará muchas alegrías. Este manual contiene información para el uso seguro y para su cuidado. Lea estas instruc- ciones atentamente antes del uso y consérve- las. Si no observase estas instrucciones pue- de menoscabarse la seguridad de su hijo o hija. En caso de dudas o problemas diríjase por favor a su distribuidor especializado o utilice nuestro contacto de Internet: www.puky.net. Responsabilidad de los padres Con un uso correcto están descartados en gran medida los riesgos durante la acción del juego. Tenga sin embargo en cuenta que pue- den presentarse situaciones y peligros impre- vistos debido a la natural necesidad de movi- miento y al temperamento de los niños y los adolescentes que excluyen cualquier respon- sabilidad por parte del fabricante. Instruya a los niños y a los adolescentes en el manejo correcto del vehículo para evitar caí- das o choques. El vehículo no dispone de fre- nos. Vigílelos y adviértalos de los posibles peligros. Uso apropiado Use el triciclo únicamente en las zonas de juego y en los espacios seguros adecuados (por ejemplo en el parque infantil). Este vehí- culo no se corresponde con la StVZO (ley de homologación del transporte por carretera) y no está autorizado su empleo en la vía públi- ca. La carga total máxima admisible es de 25 kg. Este vehículo de juguete puede presen- tar bordes afilados. Indicaciones para el uso Es necesario usar zapatos cerrados. No debe manejarse el triciclo cerca de escaleras, terre- nos en pendiente, piscinas u otras aguas. De- ben asegurarse las escaleras del entorno de tal manera que los niños no puedan en ningún caso subir o bajar por ellas con el triciclo. Este triciclo es apropiado para niños mayores de un año y medio. Es de aplicación la respon- sabilidad por defectos obligatoria. Los daños producidos por esfuerzos indebidos, actos violentos, mantenimiento insuficiente o por el desgaste normal están excluidos de la respon- sabilidad por defectos. Marcado CE El triciclo cumple los requisitos de la Directiva Europea 2009/48/CE sobre la seguridad de los juguetes y lleva por lo tanto el marcado CE28 Triciclo Placa de identicación La placa de identificación está fijada abajo en el bastidor trasero. Anote los datos de la placa de identificación en el permiso de circulación al final de este manual de uso para tenerlos a mano en caso de preguntas o pedidos de pie- zas de repuesto. Mantenimiento y conservación Compruebe antes de su uso un posible des- gaste de todas las piezas, así como que las uniones roscadas estén apretadas correcta- mente. ¡Las tuercas autoblocantes son rígidas y deben sustituirse después de un desmontaje completo! Para mantener el alto nivel de seguridad esta- blecido constructivamente deben sustituirse de inmediato las piezas desgastadas o defectuo- sas por piezas de recambio originales de PUKY. Por motivos de seguridad no debería utilizarse el vehículo hasta que no esté repara- do. No debe enderezar las piezas torcidas sino sustituirlas. Piezas de desgaste: ruedas, rodamientos. No debe limpiarse el triciclo con ningún dispo- sitivo de alta presión. Limpie el triciclo con una solución jabonosa ligera y seque todo a conti- nuación frotándolo meticulosamente con un paño suave. Mantenga los materiales corrosi- vos (sal para el deshielo de viales y aceras, agua de mar, fertilizantes) alejados del triciclo. No debe almacenarse el triciclo en espacios húmedos. Desempaquetado y contenido del suministro No emplee ningún objeto afilado para abrir el envoltorio y retirar el material de protección. Puede dañar sin querer la pintura o piezas del triciclo. z Saque todas las piezas del envoltorio. z Mantenga todo el material del envoltorio lejos del alcance de los niños, existe riesgo de asfixia. z Compruebe que el contenido del suministro esté completo e intacto. Si faltase algo dirí- jase por favor a su distribuidor especializado antes de iniciar otros trabajos. El suministro está compuesto por (figura A):

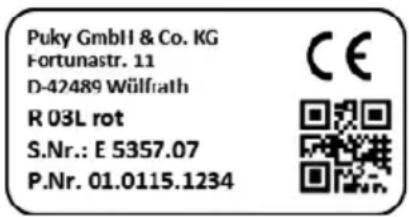

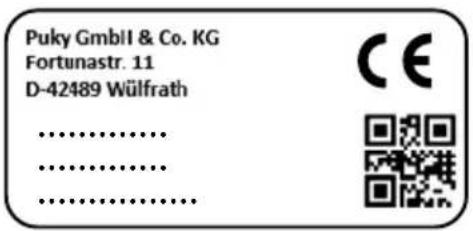

5. Tornillo para la fijación del sillín

Montaje Las instrucciones de montaje se encuentran en las últimas páginas de este manual. Para el montaje necesita las siguientes herramientas (gura B):

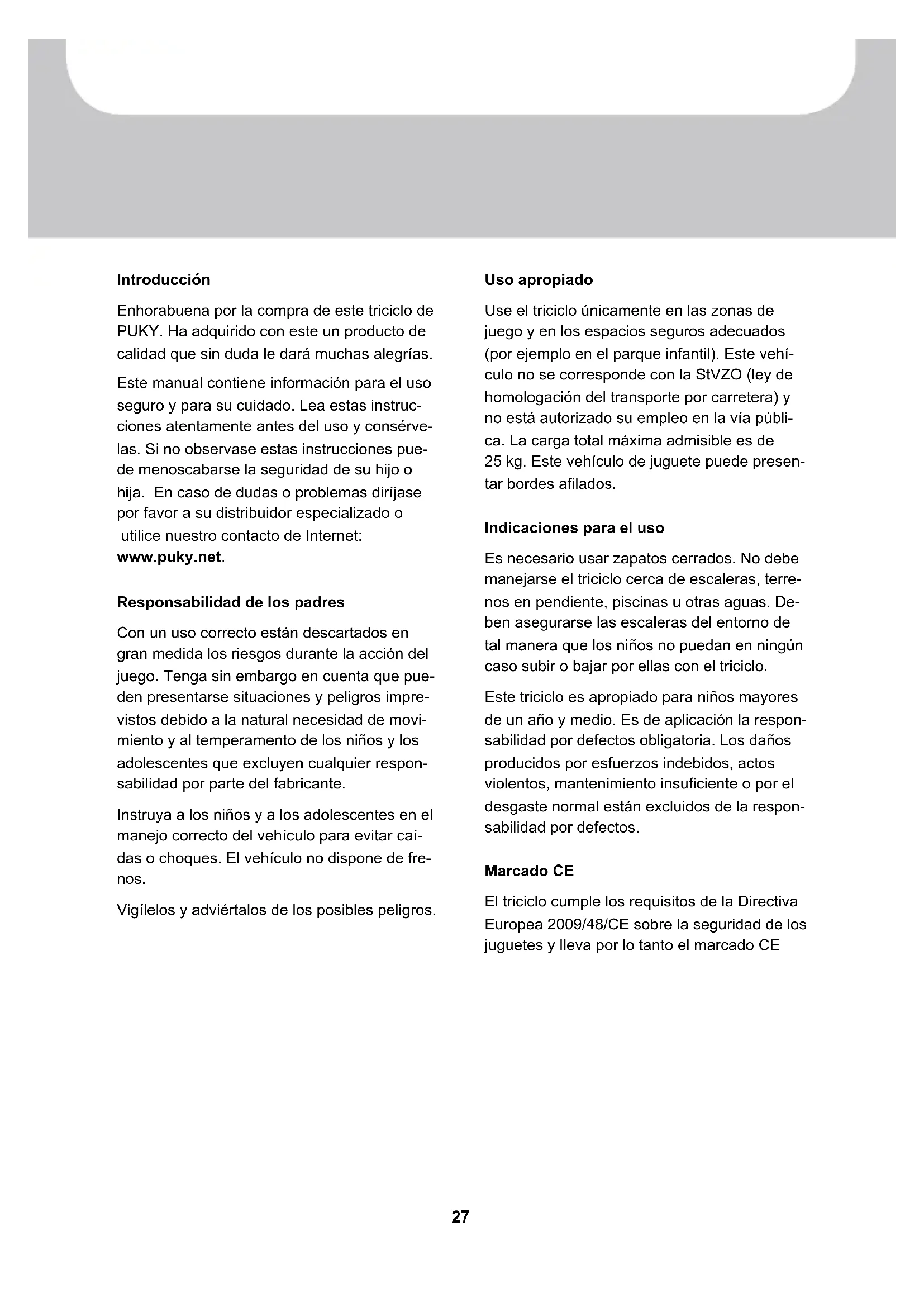

Triciclo Las piezas pequeñas que se precisan durante el montaje (por ejemplo tornillos y arandelas) no deben caer en manos de niños pequeños. Existe peligro de asfixia por ingestión. Manten- ga también cualquier material del envoltorio lejos del alcance de los niños. El montaje debe ser realizado muy minuciosa- mente por una persona adulta para que poste- riormente no se puedan producir accidentes o lesiones. Tómese para ello el tiempo suficien- te. Algunos trabajos de montaje exigen habili- dad manual y práctica en el manejo de herra- mientas (por ejemplo de llaves de tuercas). Si no está seguro diríjase por favor a su distribui- dor especializado o a un taller. En algunos puntos es necesario apretar las tuercas con una fuerza determinada. Esta fuerza está indicada en newton metro (por ejemplo 2 Nm). Si se aprieta un tornillo con una fuerza insuficiente, la unión está posible- mente aún demasiado suelta y no es segura. Si la fuerza es excesiva pueden dañarse o romperse las tuercas u otras piezas. Figura 1: Introducir el eje trasero en el basti- dor Dirigir las tuercas cuadradas hacia atrás Figura 2: Colocar y apretar los tornillos Figura 3: Retirar la arandela (!) del seguro de transporte soltando la unión rosca- da. Figura 4: Deslizar el tubo de dirección con los cojinetes sobre el tubo de la horquilla, hasta el tope, volver a colocar la arandela y dirigir los sa- lientes en el tubo de la horquilla hacia atrás Figura 5: Deslizar el manillar sobre el tubo de la horquilla, hasta el tope. Apretar el tornillo firmemente. Dirigir la ranura en el manillar hacia atrás. Presionar la cubierta esférica firmemente ha- cia abajo hasta que encaje Figura 6: Deslizar el sillín desde atrás sobre el bastidor y atornillarlo firmemente Manejo Figura 7: Ajuste de la posición del sillín Figura 8: Listo para el uso Manual de instrucciones ES30
