DDV1732AM - Soporte de pared para televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de escritorio para televisor
Marca	Tripp Lite
Modelo	DDV1732AM
Normas VESA compatibles	75x75 mm, 100x100 mm
Capacidad de carga máxima	7 kg
Material	Acero (estimación)
Dimensiones de la placa de montaje	115 × 34 mm
Funcionalidad antimicrobiana	Cinta antimicrobiana en el mango (ayuda a prevenir el crecimiento de bacterias, virus, hongos y moho)
Posicionamiento de precisión	Sí, ajustable
Uso previsto	Interior solamente
Garantía	5 años (limitada)
Contenido del paquete	Soporte, mango con cinta antimicrobiana, tornillos M4x12, M5x12, M4x6, M4x8, M6x20, M8x20, llaves Allen de 5 mm y 6 mm
Instrucciones de montaje	Requiere un asistente o equipo de elevación mecánica
Mantenimiento	Verificar regularmente (al menos cada 3 meses) la seguridad y estabilidad
Reparabilidad	Contactar a Tripp Lite en caso de pieza faltante o defectuosa (tripplite.com/support)
País de origen	Estados Unidos (sede social en Chicago)

Preguntas frecuentes - DDV1732AM Tripp Lite

¿Cuál es el peso máximo que puede soportar el soporte DDV1732AM?

La capacidad de carga máxima es de 7 kg. No exceder este límite para evitar lesiones o daños materiales.

¿Cuáles son las normas VESA compatibles con este soporte?

El soporte es compatible con las normas VESA 75x75 mm y 100x100 mm.

¿La cinta antimicrobiana es eficaz contra los virus?

Sí, según el fabricante, la cinta antimicrobiana ayuda a prevenir el crecimiento de bacterias, virus, hongos y moho en el mango.

¿Cómo instalar el soporte DDV1732AM?

La instalación debe ser realizada por una persona con buenas habilidades mecánicas. Siga las instrucciones del manual: fije la placa de montaje a la pantalla con los tornillos suministrados, luego cuelgue la pantalla en el soporte con la ayuda de un asistente o equipo de elevación. Apriete firmemente pero sin apretar demasiado.

¿Puedo usar este soporte en el exterior?

No, este soporte está diseñado para uso interior solamente. El uso en exteriores podría provocar una falla del producto.

¿Cuál es la garantía del soporte Tripp Lite DDV1732AM?

El soporte cuenta con una garantía limitada de 5 años contra defectos de materiales y mano de obra a partir de la fecha de compra original.

¿Cómo mantener el soporte?

Verifique regularmente (al menos cada 3 meses) que el soporte esté seguro y estable. Límpielo con un paño suave y seco. No usar productos abrasivos.

¿Qué hacer si falta una pieza o está defectuosa?

Visite el sitio tripplite.com/support para obtener ayuda y solicitar una pieza de repuesto.

¿Es un soporte de pared o de escritorio?

El DDV1732AM es un soporte de escritorio (montaje sobre escritorio) con posicionamiento de precisión, no un soporte de pared.

¿Qué herramientas se necesitan para la instalación?

Las herramientas suministradas incluyen llaves Allen de 5 mm y 6 mm. No se requieren herramientas adicionales, pero se recomienda un asistente o equipo de elevación.

MANUAL DE USUARIO DDV1732AM Tripp Lite

Manual del Propietario

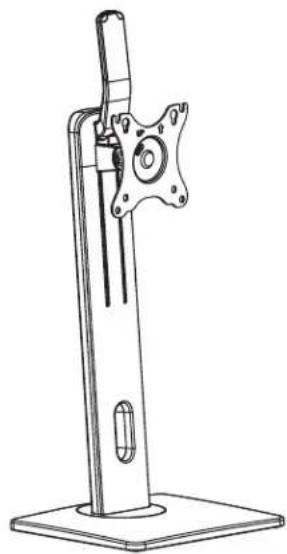

Soporte de Escritorio para Colocacion de Precisión con Cinta Antimicrobiana*

Modelo: DDV1732AM

English 1 • Français 15 • Pycckn 22 • Deutsch 29

PRECAUCION: NO EXCEDA LA CAPACIDAD DE CARGA MAXIMA INDICADA. IPUEDEN OCURRIR LESIONES SEVERAS O DANOS A LA PROPIEDAD!

75x75
100x100

2a7kg 4.4 a MAXIMO

*La cinta antimicrobiana sobre las manjias ayud a inhibir el crecimiento de bacterias, virus, mohy y manchas de humedad.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. triplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguidad

Note: Lea todo el manual de instrucciones antes de起初ar la instalacion y ensamble.

ADVERTENCIA

• No inicia la instalacion hasta que haya leido y entendido las instrucciones y advertencias contentsas en este manual. Si tieneequalquerpregunta con respecto a qualquiera de las instrucciones o advertencias,visite tripplite.com/support.
• Este soporte fue diseñado para ser instalado y utilisé SOLAMENTE como seswana en este manual. La instalación incorrecta de este producto pueda causar daños o lesiones severas.
• Este produit de ser instalado únicamente por以及其他 que posea competencia mecánica adequada, experiencia bxisica en construccion y total comprension de este manual de instrucciones.
• Cerciorese que la superficie de instalacion pueda soportar con seguidad la energia combinada de todo el equipo, hardware y componentes instalados.
• Utilice un aidante o equipo de elevacion mecanico para levantar y colocar el equipo con seguidad.
• Apriete los tornillos firmamente pero no en excesso. Si aprieta demasiado los tornillos pueda darar la unidad y reducir sustancialmente la capacité de energia de los tornillos.
• Este produit estáaxydado parausarse solo eninteriores.Usareste producto enexteriorespodriderivar enfallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuando a materiales y mano de obr por un periodo de 5 anos a partir de la fecha de comprn inicial. Si el producto resulta defectuoso en quando a materiales o mano de obr dentro de es pido, el vendedor reparar o reemplazar el producto a su entera disrecion.

ESTA GARANTIA NO SE APLICAL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARGIANTIAS EXPRESAS DISTINLAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUDEAS TODAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN CUANTO A DURATIO N AL PERIODO DE GARANTIA ESTABLECIDO; ASIMISMO, ESTA GARANTIA EXCLIYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia y algunos Estados no permiten la exclusion o limitacion de danos incidentales o indirectos, de modo que es posible que leslimitations anterioles no se aplicuen a usted.Esta garantia le otorga direchos legales espécificos y es posible que usted goce de otheros direchos que pueeden variar de una jurisidencia o另一a).

ADVERTENCIA: antes de uso, cada 用户 de ser. de ser a deo o segura para el use previsto. Ya que las aplicaciones individues estan susetas a gran varicación, el fabricante no garanto la adeuacion de these dispositivos para una aplicacion espefica.

Tripp Liteieneuna politica de mejora continua.Las especificaciones estan susetas a carrbo sin previo aviso.Las fotografias e ilustraciones可以更好 ligeramente de los productos reales.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibo todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase una parte o estuviese dañada, visite tripplite.com/support para solicitar servicios.

A
(x1)

B

(x1)
E
(x1)

C
(x1)

F
(x1)

D

(x1)
M
115x34 mm
Cinta Antimicrobiana (x1)

Paquete M

M-A
M4x12
(x4)

M-B
M5x12
(x4)

M-C
D5
(x4)

Paquete P

G
M8x20
(x2)

H
M4x6
(x4)

0
M4x8
(x1)

J
M6x20
(x1)

K
5mm
(x1)

L
6 mm
(x1)

Ensemble

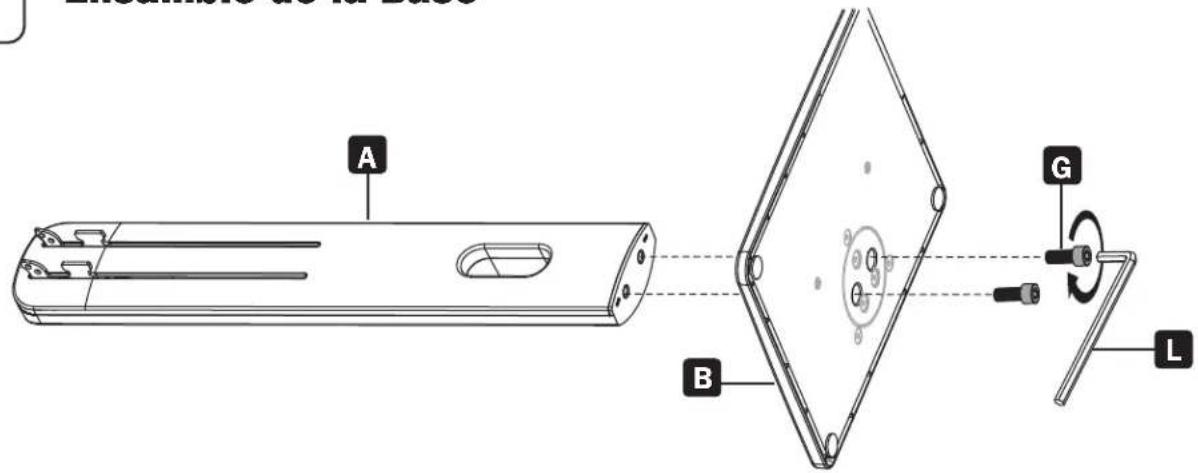

Ensemble de la Base

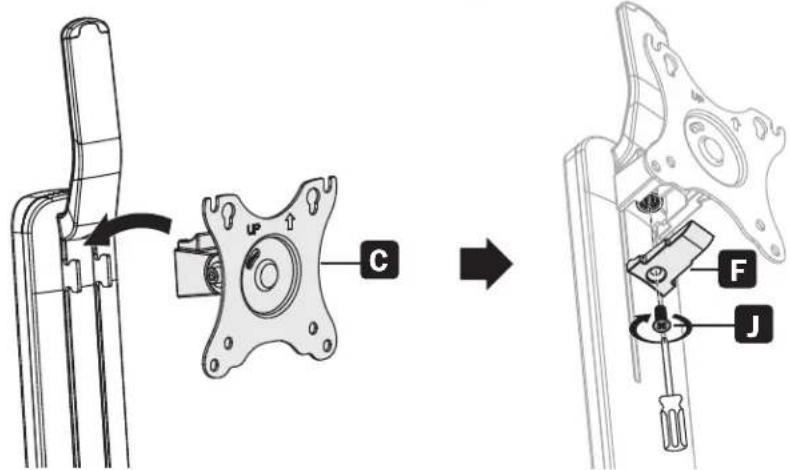

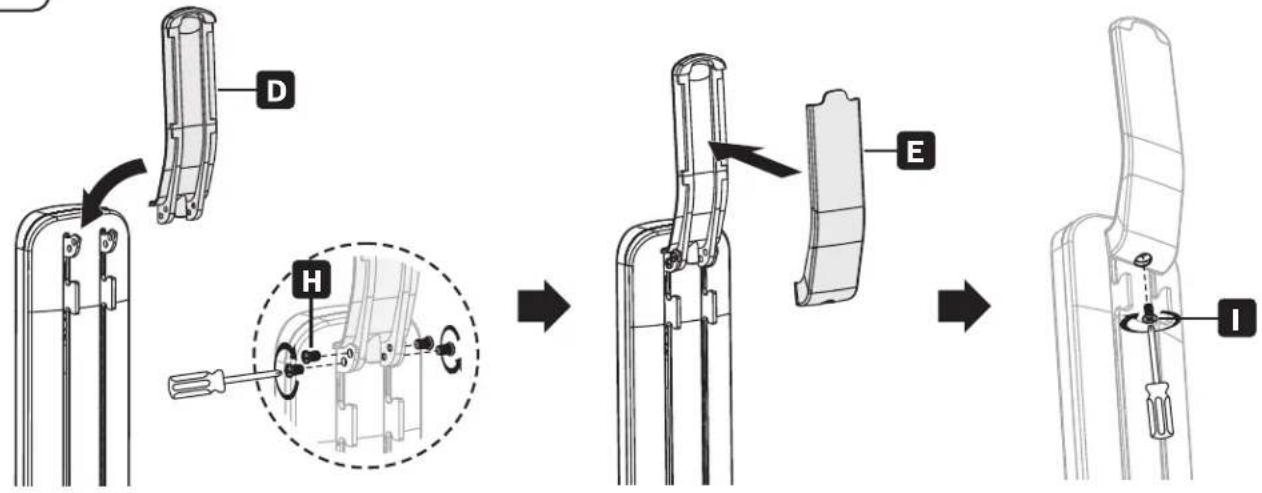

Instalación de la Manija y la Placa de Instalación

Advertencia: Para evaporar posibles lesiones, no utilise ni opere la manija antes de completar la instalacion.

Ensemble

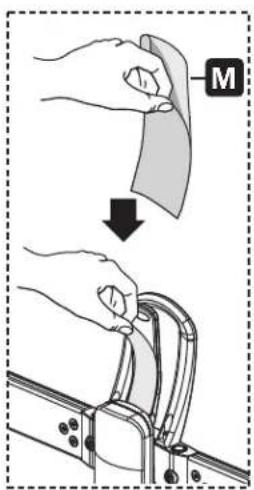

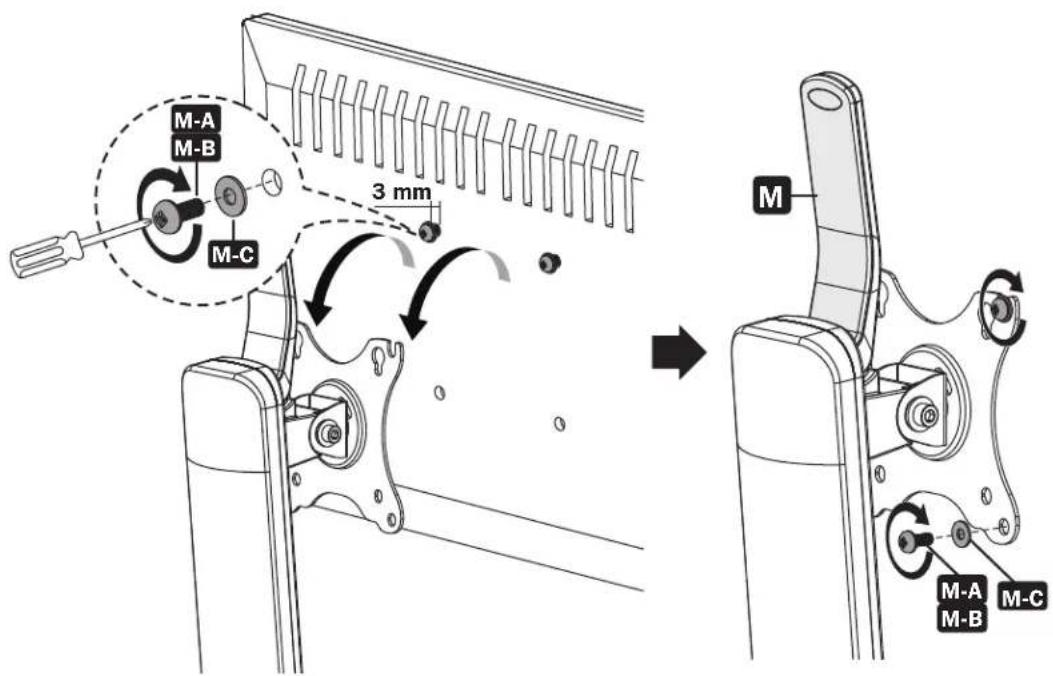

Instalación de una Pantalla y Aplicación de Cinta Antimicrobiana a la Manija

Demasiado Grande
Demasiado corto

Trabajo con un ayudante o equipo mecánico de elevación, enganche la pantalla en el soporte y sujete los tornillos como se muestra. Asegurefirmamente todos los tornillos.No apriete en excesso.

Ensemble

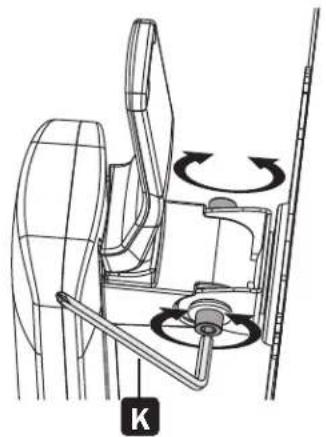

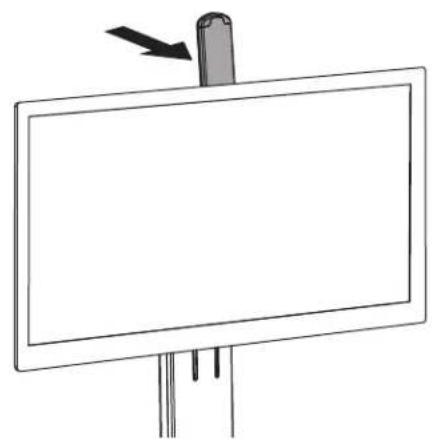

Ajuste

Nota: Ajuste al angulo deseado y bajo apriete los tornillos usingo la llave hexagonal como se muestra. Alternete entre los tornillos cuando los apriete.

Ensemble

Mantenimiento

• Comprue a intervalos regulares (al menos trimestralmente) que el soporte este bien instalado y sea seguro para usarse.
• Si Tiene alguna pregunta, visite por favor tripplite.com/support.

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. triplite.com/support

21-04-293+9331878994
