Produkttyp	Tischständer für Fernseher
Marke	Tripp Lite
Modell	DDV1732AM
Kompatible VESA-Normen	75x75 mm, 100x100 mm
Maximale Belastbarkeit	7 kg
Material	Stahl (geschätzt)
Abmessungen der Montageplatte	115 × 34 mm
Antimikrobielle Funktion	Antimikrobielles Band am Griff (hilft, das Wachstum von Bakterien, Viren, Pilzen und Schimmel zu verhindern)
Präzisionspositionierung	Ja, einstellbar
Verwendungszweck	Nur für den Innenbereich
Garantie	5 Jahre (eingeschränkt)
Paketinhalt	Ständer, Griff mit antimikrobiellem Band, Schrauben M4x12, M5x12, M4x6, M4x8, M6x20, M8x20, Inbusschlüssel 5 mm und 6 mm
Montagehinweise	Erfordert einen Helfer oder mechanische Hebevorrichtung
Pflege	Regelmäßig (mindestens alle 3 Monate) Sicherheit und Stabilität überprüfen
Reparierbarkeit	Wenden Sie sich bei fehlenden oder defekten Teilen an Tripp Lite (tripplite.com/support)
Herkunftsland	USA (Hauptsitz in Chicago)

Häufig gestellte Fragen - DDV1732AM Tripp Lite

Was ist das maximale Gewicht, das der Ständer DDV1732AM tragen kann?

Die maximale Belastbarkeit beträgt 7 kg. Überschreiten Sie dieses Limit nicht, um Verletzungen oder Sachschäden zu vermeiden.

Welche VESA-Normen sind mit diesem Ständer kompatibel?

Der Ständer ist kompatibel mit den Normen VESA 75x75 mm und 100x100 mm.

Ist das antimikrobielle Band wirksam gegen Viren?

Ja, laut Hersteller hilft das antimikrobielle Band, das Wachstum von Bakterien, Viren, Pilzen und Schimmel am Griff zu verhindern.

Wie installiere ich den Ständer DDV1732AM?

Die Installation sollte von einer Person mit guten mechanischen Fähigkeiten durchgeführt werden. Befolgen Sie die Anweisungen im Handbuch: Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben am Bildschirm, hängen Sie dann den Bildschirm mit Hilfe eines Helfers oder einer Hebevorrichtung am Ständer ein. Ziehen Sie fest an, aber nicht zu fest.

Kann ich diesen Ständer im Freien verwenden?

Nein, dieser Ständer ist nur für die Innenanwendung vorgesehen. Die Verwendung im Freien könnte zu einem Produktausfall führen.

Wie ist die Garantie des Tripp Lite Ständers DDV1732AM?

Der Ständer hat eine eingeschränkte 5-Jahres-Garantie gegen Material- und Verarbeitungsfehler ab dem ursprünglichen Kaufdatum.

Wie pflege ich den Ständer?

Überprüfen Sie regelmäßig (mindestens alle 3 Monate), ob der Ständer sicher und stabil ist. Reinigen Sie ihn mit einem weichen, trockenen Tuch. Keine scheuernden Reinigungsmittel verwenden.

Was tun, wenn ein Teil fehlt oder defekt ist?

Besuchen Sie die Website tripplite.com/support für Hilfe und zum Anfordern eines Ersatzteils.

Ist dies eine Wandhalterung oder ein Tischständer?

Der DDV1732AM ist ein Tischständer (Montage auf der Schreibtischplatte) mit Präzisionspositionierung und keine Wandhalterung.

Welche Werkzeuge werden für die Installation benötigt?

Die mitgelieferten Werkzeuge umfassen Inbusschlüssel 5 mm und 6 mm. Es sind keine zusätzlichen Werkzeuge erforderlich, aber ein Helfer oder eine Hebevorrichtung wird empfohlen.

BEDIENUNGSANLEITUNG DDV1732AM Tripp Lite

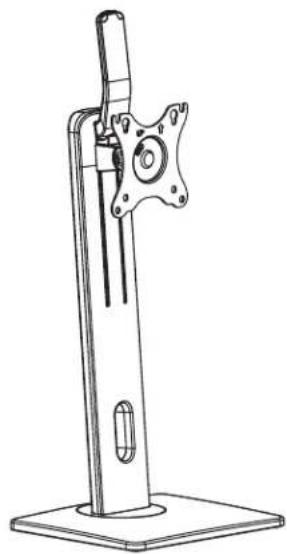

Präzise Positionierung der Schreibtisch-Halterung mit antimikrobiellem Klebeband*

Modell: DDV1732AM

Englishl 1 · Espanol 8 · Francais 15 · Pycckn 22

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICTÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBILICHEN SACHSCHÄDEN FührREN!

75x75
100x100

4,4 bis 1 (2 bis 7 kg) AntiMICROBIAL PRODUCTS

*Das antimikrobielle Klebeband am Griff hift, dem Wachstum von Bakterien, Viren, Pilzen, Schimmel und Mehltau entgegenzuwirken.

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

Hinweis: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in dieser Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• Diese Halterung sollte AUSSCHLIESSLICH wie in thisem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mitugen Montagefahigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die Montagefläche das Gewicht des Geräts sowie das zugehörige Material und alle zugehörigen Komponenten tragen kann.
• Holen Sie sich Hilfe oder verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu haben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben kann die Einheit beschädigt werden, wodurch die Haltekraft der Schrauben stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung theses Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkafer garantiert fur einen Zeitraum von fui Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemaB allen ztreffenden Anweisungen verwendt wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkaferdiese Fehler nach eigem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICH TGEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUENEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da einige Länder den Ausschluss oder die Beschrunkung von Folgeschaden oder beilafig entstanden Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechens, sind die oben genannten Beschrunkungen fur Sie möglichwerse nicht zuteffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen varieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

Komponentenliste

WICHTIG: Uberprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support fur den Kundendienst.

A
(x1)

B

(x1)
E
(x1)

C
(x1)

F
(x1)

D

(x1)
M
115x34 mm antimikrobielles Klebeband (x1)

Paket M

M-A
M4x12
(x4)

M-B
M5x12
(x4)

M-C
D5
(x4)

Paket P

G
M8x20
(x2)

H
M4x6
(x4)

0
M4x8
(x1)

J
M6x20
(x1)

K
5mm
(x1)

L
6 mm
(x1)

Montage

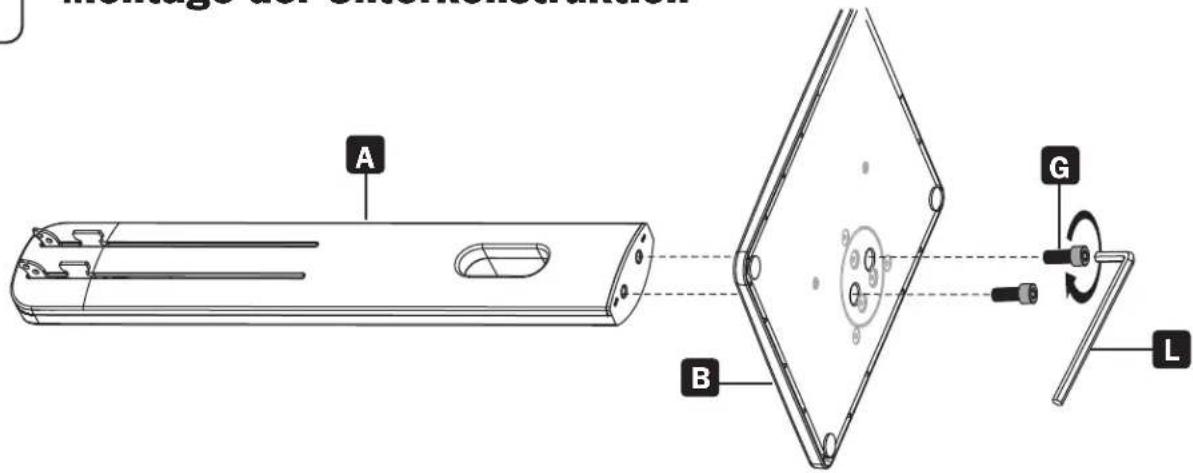

1 Montage der Unterkonstruktion

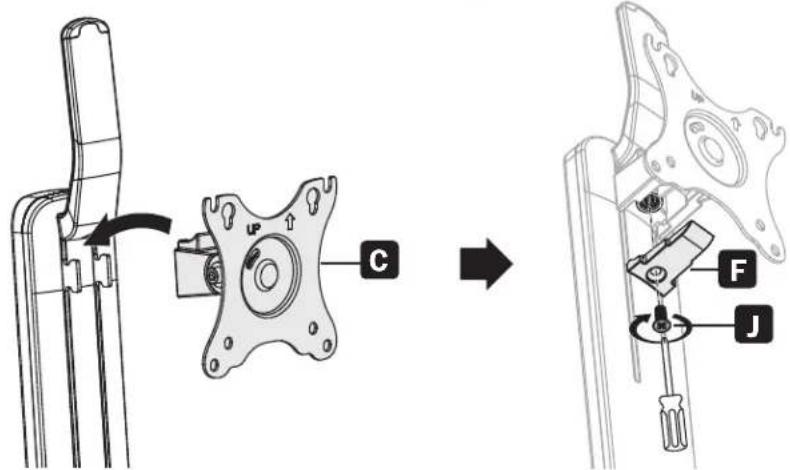

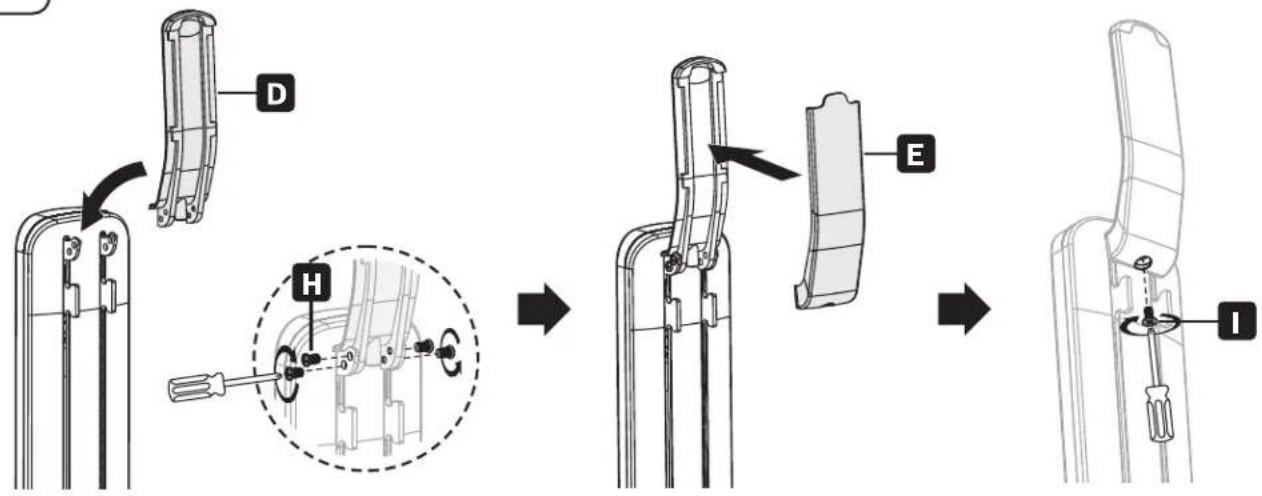

2 Anbringen des Griffs und der Montageplatte

Warning: Um möglich Verletzungen zu vermeiden, darf der Griff nicht verwendet oder bedient werden, bevordie Installation abgeschlossen ist.

Montage

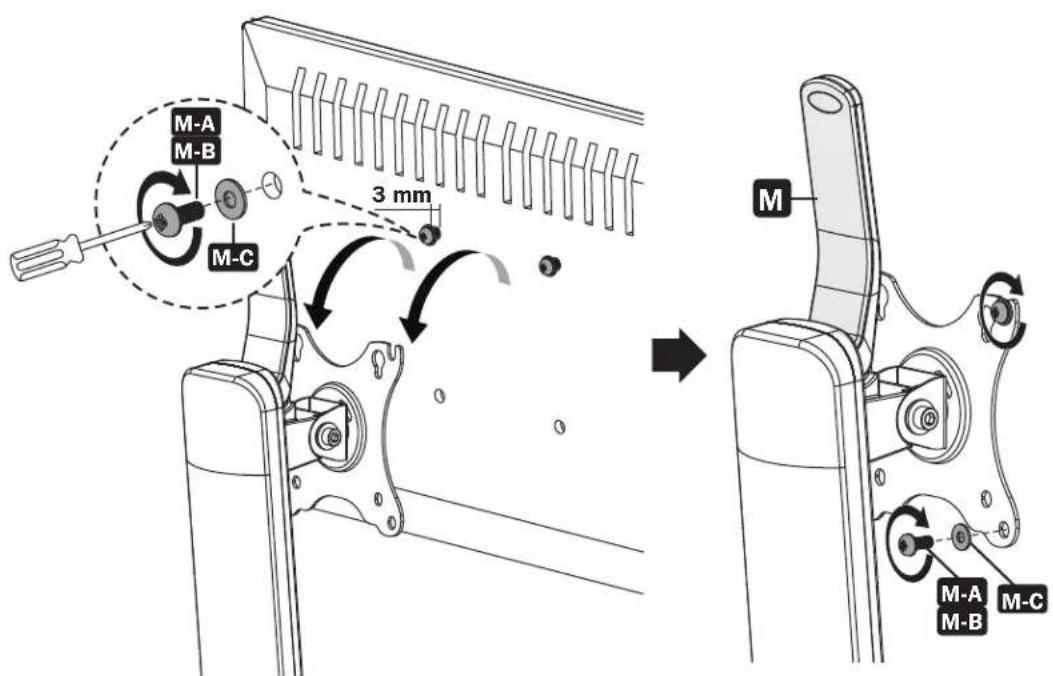

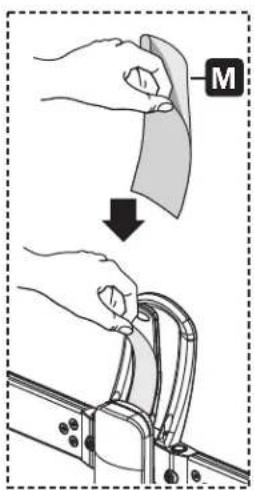

Befestigen eines Bildschirms und Anbringen des antimikrobiellen Klebebands am Griff

Zu lang Zu kurz

Um den Bildschirm an der Halterung zu befestigen und die Schrauben wie gezeigt festzuziehen, wird eine zweite Person oder eine mechanische Hebevorrichtung benötigt. Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an.

Montage

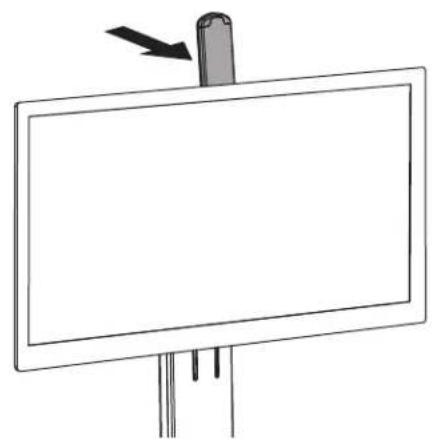

Einstellung

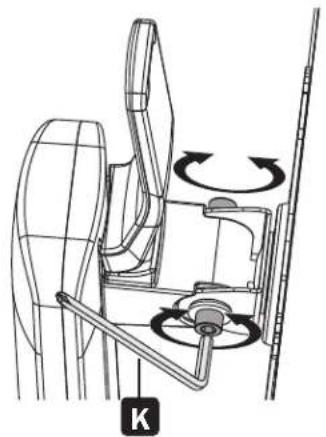

Hinweis: Stellen Sie den gewünschten Winkel ein undziehen Sie die Schrauben mit dem Sechskantschluss fest, wie gezeigt. Wechseln Sie zwischen den Schrauben, wenn Sie diese festziehen.

Montage

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sieitte tripplite.com/support.
