Тип продукта	Настольная подставка для телевизора
Бренд	Tripp Lite
Модель	DDV1732AM
Совместимые стандарты VESA	75x75 мм, 100x100 мм
Максимальная нагрузка	7 кг
Материал	Сталь (предположительно)
Размеры монтажной пластины	115 × 34 мм
Антимикробная функция	Антимикробная лента на ручке (помогает предотвращать рост бактерий, вирусов, грибков и плесени)
Точное позиционирование	Да, регулируемое
Предназначение	Только для помещений
Гарантия	5 лет (ограниченная)
Содержимое упаковки	Подставка, ручка с антимикробной лентой, винты M4x12, M5x12, M4x6, M4x8, M6x20, M8x20, шестигранные ключи 5 мм и 6 мм
Инструкции по сборке	Требуется помощник или механическое подъемное оборудование
Обслуживание	Регулярно проверяйте (не реже одного раза в 3 месяца) безопасность и устойчивость
Ремонтопригодность	Свяжитесь с Tripp Lite в случае отсутствия или неисправности детали (tripplite.com/support)
Страна происхождения	США (головной офис в Чикаго)

Часто задаваемые вопросы - DDV1732AM Tripp Lite

Какой максимальный вес может выдержать подставка DDV1732AM?

Максимальная нагрузка составляет 7 кг. Не превышайте этот предел, чтобы избежать травм или повреждения имущества.

Какие стандарты VESA совместимы с этой подставкой?

Подставка совместима со стандартами VESA 75x75 мм и 100x100 мм.

Эффективна ли антимикробная лента против вирусов?

Да, по данным производителя, антимикробная лента помогает предотвращать рост бактерий, вирусов, грибков и плесени на ручке.

Как установить подставку DDV1732AM?

Установка должна выполняться человеком, имеющим хорошие механические навыки. Следуйте инструкциям в руководстве: закрепите монтажную пластину на экране с помощью прилагаемых винтов, затем повесьте экран на подставку с помощью помощника или подъемного оборудования. Затягивайте плотно, но не перетягивайте.

Можно ли использовать эту подставку на улице?

Нет, эта подставка предназначена для использования только внутри помещений. Использование на улице может привести к поломке изделия.

Какая гарантия на подставку Tripp Lite DDV1732AM?

Подставка имеет ограниченную гарантию 5 лет на дефекты материалов и изготовления с даты первоначальной покупки.

Как обслуживать подставку?

Регулярно проверяйте (не реже одного раза в 3 месяца), что подставка безопасна и устойчива. Протирайте ее мягкой сухой тканью. Не используйте абразивные средства.

Что делать, если деталь отсутствует или неисправна?

Посетите сайт tripplite.com/support для получения помощи и запроса замены детали.

Это настенное или настольное крепление?

DDV1732AM — это настольная подставка (установка на столешницу) с точным позиционированием, а не настенное крепление.

Какие инструменты необходимы для установки?

В комплект входят шестигранные ключи 5 мм и 6 мм. Дополнительные инструменты не требуются, но рекомендуется помощник или подъемное оборудование.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDV1732AM Tripp Lite

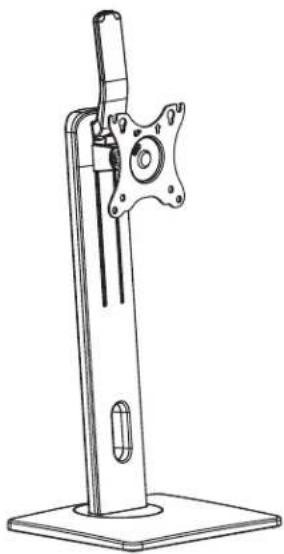

Montage sur dessus de bureau à positionnement de précision avec ruban antimicrobien*

Modèle : DDV1732AM

MISE EN GARDE: NE PAS EXCEDER LA CAPACITE PONDÉRALE MAXIMUM INDIQUÉE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!

75x75 100x100

7 kg

SafeIT 15A1bMICROBIAL

PRODUCTS

*Le ruban antimicrobien sur la poignée aide à empêcher la croissance des bactéries, des virus, des champignons et des moisissures.

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Consignes de sécurité

Remarque : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter triplite. com/support.
• Ce support a été conçu pour être installé et utilisé UNIQUEMENT comme spécifique dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d’instructions. S’assurer que la surface d’appui peut supporter sans risque la charge combinée de l’équipement et de tout le matériel et les composants attachés.
• Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager l'appareil et de réduire considérablement la résistance à l'arrachement des vis.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limite de 5 ans

Le vendeur garantit ce produit, si il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENTEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTS DE QUALITE MARCHANDE OU D'ADAPTATION, SONT LIMITÉS À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de commencer l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite. com/support pour obtenir de l'aide.

A (x1)

(x1) E (x1)

C (x1)

F (x1)

115 × 34 ~mm

Ruban

antimicrobien (x1)

Emballage

M-A

M4x12

(x4)

M-B

M5x12

(x4)

M-C

(x4)

Emballage

M8x20

(x2)

M4x6

(x4)

M4x8

(x1)

M6x20

(x1)

5mm

(x1)

6 mm

(x1)

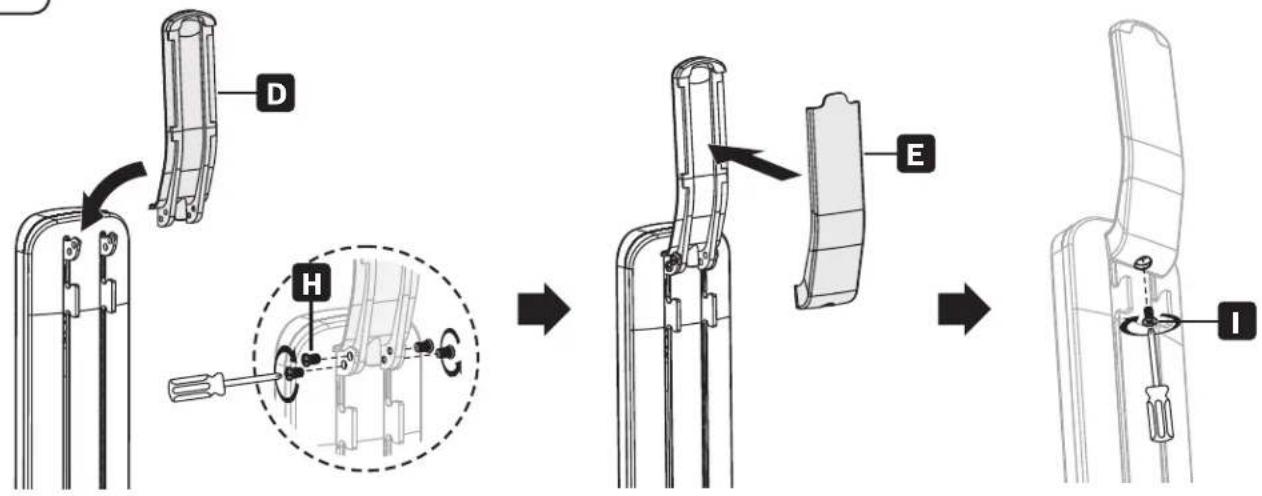

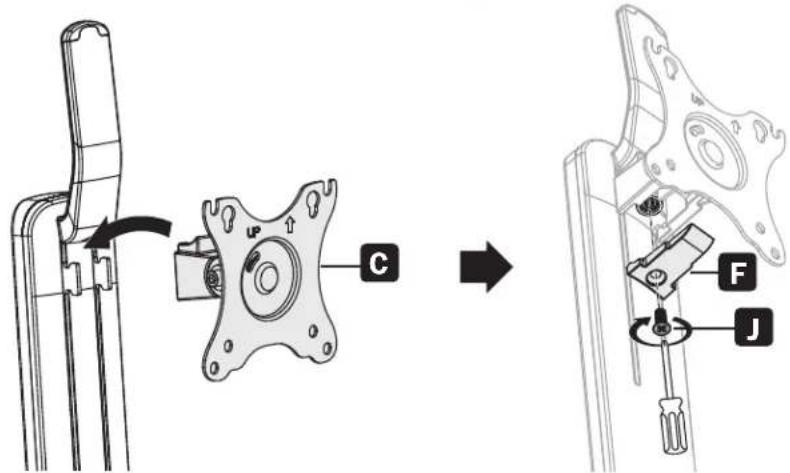

2 Installation de la poignée et de la plaque de montage

Avertissement : Pour éviter toute blessure possible, ne pas utiliser ni actionner la poignée avant la fin de l'installation.

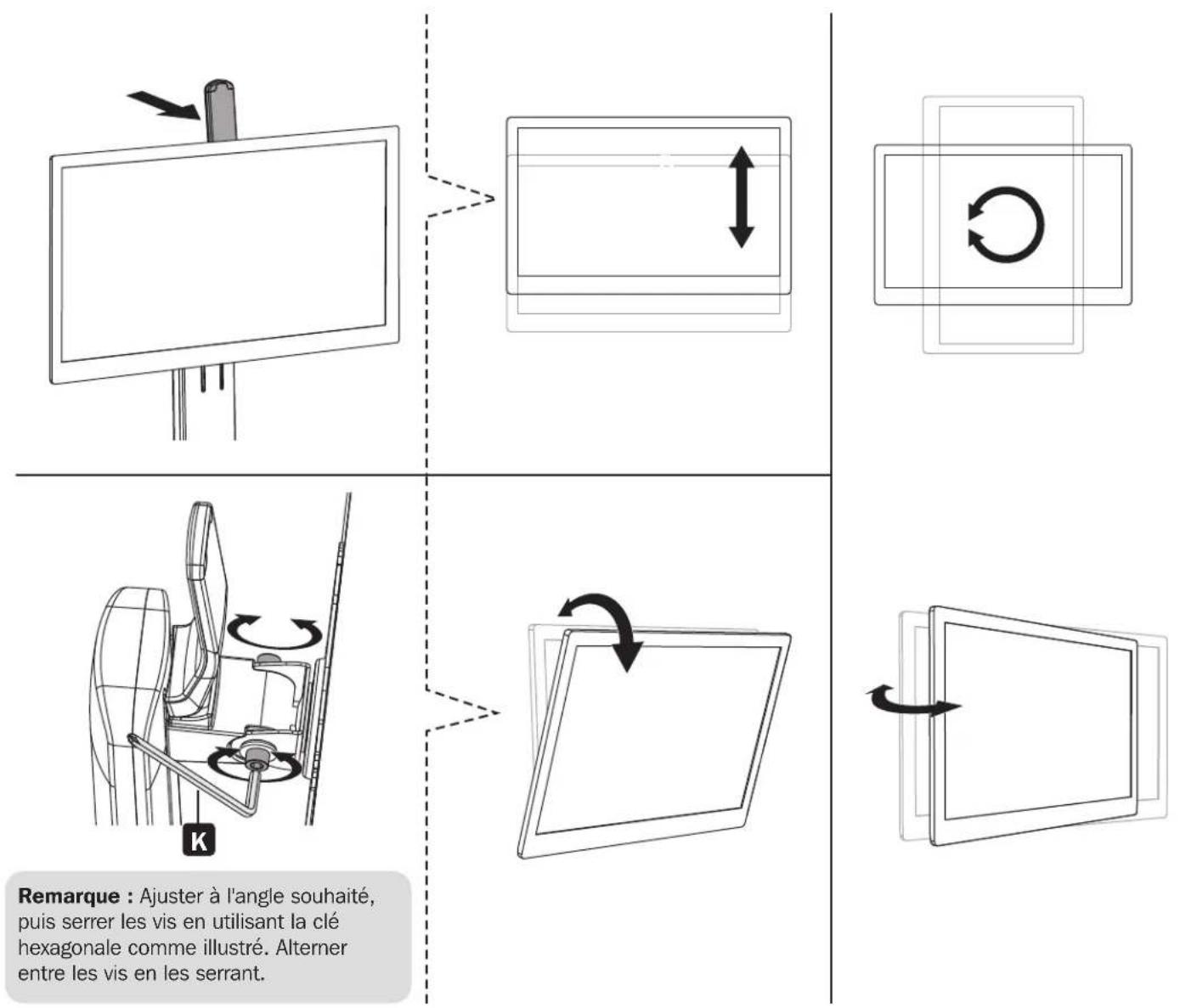

Montage d'un écran et application du ruban antimicrobien à la poignée

Avec l'aide d'un assistant ou d'un équipement de levage mécanique, accrocher l'écran au montage, puis serrer les vis comme indiqué. Serrer fermement toutes les vis. Ne pas trop serrer.

Entretien

Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). - Pour toute question, visiter tripplite. com/support.
