Tipo de producto	Convertidor de medios de fibra óptica monomodo
Marca	Tripp Lite
Modelo	N785-INT-SC-SM
Longitud de onda óptica	1310 nm (monomodo)
Velocidad de red	1000 Mbps
Distancia máxima de transmisión	20 km (12,4 millas)
Puertos ópticos	SC (Dúplex)
Puerto de cobre	RJ45
Detección automática MDI/MDI-X	Sí
Modos dúplex	Full y Half (detección automática)
Alimentación	Externa, entrada 100-240 VCA, 50/60 Hz con enchufes internacionales (NEMA 1-15P, CEE 7/16, BS 1363, AS/NZS 3112)
Dimensiones (An x Pr x Al)	26 x 93 x 70 mm
Peso	0,18 kg
Temperatura de funcionamiento	0°C a 50°C
Temperatura de almacenamiento	-20°C a 70°C
Humedad relativa de funcionamiento	5% a 90% (sin condensación)
Garantía	2 años limitada
Mantenimiento y limpieza	Limpiar con un paño seco y suave. Evitar la humedad y los disolventes. Respetar las precauciones antiestáticas.
Seguridad	Usar una pulsera antiestática al manipular para evitar descargas electrostáticas.
Accesorios incluidos	Alimentación internacional (100-240 V) con adaptadores de enchufe, manual de usuario

Preguntas frecuentes - N785INTSCSM Tripp Lite

¿Cómo instalar el convertidor N785INTSCSM?

Conecte el puerto RJ45 a su red mediante un cable Cat5e/Cat6. Conecte el puerto de fibra a otro convertidor compatible (1310 nm, monomodo, 20 km) cruzando TX y RX. Enchufe la alimentación incluida.

¿Cuál es la distancia máxima que puedo alcanzar con este convertidor?

La distancia máxima es de 20 km (12,4 millas) en fibra óptica monomodo dúplex a 1310 nm.

¿Qué tipos de cables se necesitan?

Para el cobre, use un cable Cat5e o Cat6. Para la fibra, use un cable dúplex monomodo 8.3/125 µm (SC/SC) o dos cables simplex 9/125 µm.

¿Qué significan los indicadores LED en el dispositivo?

Los LED indican: PWR (alimentación), 1000 (velocidad 1000 Mbps), RX/TX (enlace/actividad cobre y fibra), FP-LINK (enlace fibra), DUP (modo dúplex). Consulte el manual para más detalles.

¿Puedo usar este convertidor con otras marcas?

Sí, siempre que el otro dispositivo de fibra sea compatible: 1310 nm, monomodo, 20 km y 1000Base-Fx.

¿Cuál es la tensión de alimentación requerida?

La alimentación externa acepta una entrada de 100 a 240 VCA con una frecuencia de 50/60 Hz. Se proporcionan enchufes internacionales.

¿Cómo limpiar y mantener el dispositivo?

Use un paño seco y suave. Evite la humedad, los disolventes y el polvo. Manipule con precauciones antiestáticas.

¿Qué accesorios se recomiendan para optimizar la instalación?

Tripp Lite recomienda sus cables de conexión Cat5e (serie N001), Cat6 (serie N201) y cables de fibra Dúplex Monomodo (serie N356).

¿Hay garantía?

Sí, una garantía limitada de 2 años cubre defectos de material y fabricación.

¿El convertidor admite el modo full dúplex?

Sí, admite los modos full dúplex y half dúplex con detección automática.

MANUAL DE USUARIO N785INTSCSM Tripp Lite

Manual del Propietario

Convertor de Medios de Fibra Optica Ethernet 1000 m - 1310 nm, 20 km

Modelo: N785-INT-SC-SM

English 1 • Français 15 • Pycckn 22

Excelencia en Manufactura.

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

El Paquete Incluye

N785-INT-SC-SM
- Fuente de Alimentacion Internacional (Entrada: 100V 240V)^*
- Manual del Propietario

*Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia)

Characteristicas del Producto

• Extienda su red Ethernet de cobre más allá del limite de 1000 m [328 pies] Maintainendo velocidades de 1000 Mbps hasta a 20 km [12.4 milas]
• Soporta protocolos IEEE 802.3ab 1000Base-Tx e IEEE 802.3z 1000Base-Fx
• Identificacion automática de MDI / MDI-X
• Soporte de modo duplex y medio duplex
• LosindicadoresLEDmonitoreanel estado delenlace de Ethernet y Fibra de los convertidores de medios

Accesorios Opcionales

• Cable Patch Snagless Cat5e Serie N001
• Cable Patch Snagless Cat6 Serie N201
• Cables Patch de Fibra Duplex Monomodo 8.3 m / 125 m (SC/SC) de la Serie N356

Instalación

Note: Para evaporar daños por descargas electrostáticas (ESD), se le recomienda manejar el producto using una munequera de conexión a tierra ESD o tocar una superficie conductora (como el metal) para descargarrialquier ESD potencial antes de Manipular el producto.

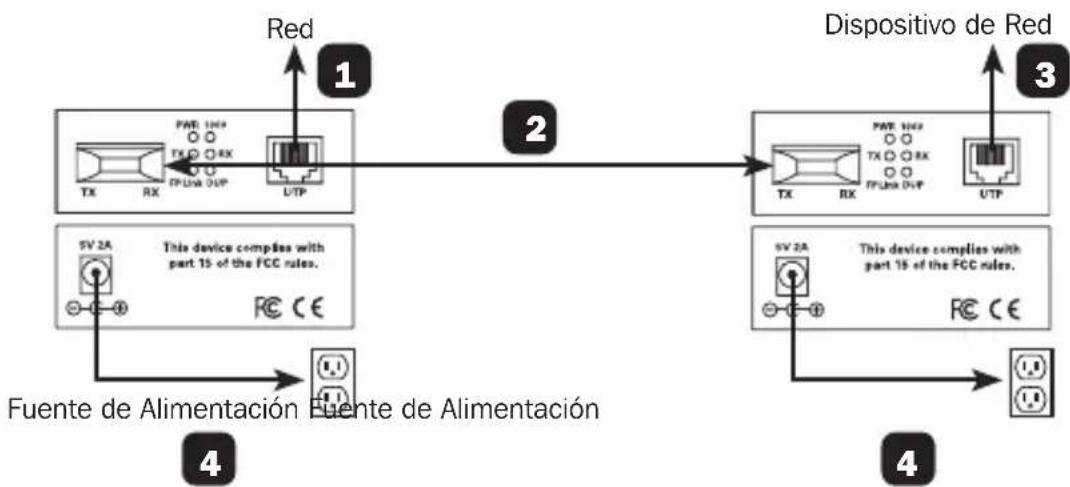

1. Usando un cable Cat5e o Cat6, conecte el puerto RJ45 del convertidor de medios N785-INT-SC-SM a su red.
2. Mediente un cable de fibra adecuado, conecte el convertidor de medios N785-INT-SC-SM a un secondo N785-INT-SC-SM u otro convertidor de medios identico (1310 nm / monomodo /1000 m / 20 km), asegurando que el puerto de TX de una unidad está connectado al puerto RX de la另一边. Se recomienda cables Tripp Lite serie N356 Duplex monomodo 8.3 m / 125 m (SC/SC).

Note: Cables de conexión de fibra 9 m / 125 m monomodo simplex también son compatibles. Son necessarios dos cables simplex para cada instalación.

1. Usando un cable Cat5e o Cat6, conecte el puerto RJ45 en el segundo convertidor de medios N785-INT-SC-SM a su dispositivo de red (estación de trabajo, hub switch, etc.).
2. Conecte las fuentes de alimentacion externa incluidas a cada convertidor de medios.

Instalación

Tabla de Estado del LED

LED Función Estado Descripción
DUP LED del puerto duplex UTP	ENCENDIDO La	unidad está operando en Modo Duplex
	APAGADO La	unidad está operando en Modo de Medio Duplex
FP-LINK LED de estado de性和 enlace de puerto de fibra	ENCENDIDO Se	detecta un enlace oolenal de fibra
	APAGADO No	se detecta un enlace oolenal de fibra
PWR LED de Encendido	ENCENDIDO La	unidad está encendida
	APAGADO La	unidad no está encendida
RX LED de estado de性和 enlace de puerto de UTP	ENCENDIDO Se	detecta un enlace de UTP
	Destellando Se	está ll levando a cabo una transmisión de datos por UTP
	APAGADO No	se detecta un enlace de UTP
1000 LED de velocidad de puerto UTP	ENCENDIDO 1000 Mbps de velocidad
	APAGADO No	1000 Mbps de velocidad
TX LED de estado de性和 enlace de puerto de UTP	ENCENDIDO Se	detecta un enlace entre los puertos de fibra connectados
	Destellando Se	está ll levando a cabo una transmisión de datos por fibra
	APAGADO No	se detecta un enlace entre los puertos de fibra

Especificaiones

Longitud de Onda Óptica M	Monomodo (1310 nm)
Puestos Ópticos SC
Velocidad de la Red 1000	Mbps
Distancia de Transmisión Fibra Duplex Monomodo (1310 nm): 12.4 millas / 20 km
Modo Duplex Completo / Medio (Detección Automática)
Rango de Potencia de Salida Óptica (dBm)	-9 a -3
Rango de Potencia de Entrada Óptica (dBm)	<-22
Presupuesto de Potencia (dBm)	7
Rango de Temperatura de Operación	0 °C a 50 °C [32 °F a 122 °F]
Rango de Temperatura de Almacenimiento	-20 °C a 70 °C [-4 °F a 158 °F]
Humedad Relativa De 5% a 90% de HR, Sin Condensación
Dimensiones de la Unidad	26 x 93 x 70 mm [1.02" x 3.7" x 2.76"]
Peso de la unidad 0.18 kg	[0.4 lb]

Garantía

Garantía Limitada por 2 Años

TRIPP LITE garantiza durante un periodo de dos (2) años a partir de la Fecha de compra inicial que este producto no Tiene defectos de materiales ni de mano deoba.

La obligation TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera disreción) de cualquier producto defectuoso. Para Obtener servicios bajo this garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicios autorizzato de TRIPP LITE. Los produits deben ser regresados a TRIPP LITE o a un centro de servicios autorizzato de TRIPP LITE con los cargos de transporte prepagados y debenacompañarse con una breve descripción del problema y un comprobante de la Fecha y el lugar de compra.Esta garantía no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de unaforma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTías EXPRESAS O IMPLICITAS, INCLUDEAS GARANTías DE COMERCIABILIDAD Y ADECUACION PARA UN PROPÓSITO PARTICULAR.

Algunos estados no permiten la limitación o exclusion de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, TRIPP LITE no es responsable por ningún costo, como perdida de Utilities o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier othera forma.
