Tipo de producto	Convertidor de media fibra a Ethernet con alimentación PoE
Marca	Tripp Lite
Modelo	N785INTPSCMM2
Dimensiones (aprox.)	9.4 x 7.0 x 2.6 cm
Peso (aprox.)	150 g
Alimentación	Externa 48 V CC, 1.25 A
Conector de fibra	SC multimodo
Longitud de onda	1310 nm
Distancia máxima de fibra	2000 m (6561 pies)
Distancia máxima de cobre (10/100/1000 Mbps)	100 m (328 pies) con cable Cat5e/Cat6
Distancia máxima de cobre (10 Mbps)	330 m (1082 pies) con interruptor DIP 3 en ON
Velocidades de red	10/100/1000 Mbps
Estándares PoE	IEEE 802.3af, IEEE 802.3at
Funciones principales	Conversión fibra-Ethernet, inyector PoE, detección automática MDI/MDI-X, dúplex completo/semi-dúplex, LFP (Link Fault Pass Through), interruptor DIP para modo 10M extendido
Indicadores LED	PWR, PoE, SD, 1000M, L/A TP, L/A FP
Mantenimiento y limpieza	Limpiar con un paño seco y que no suelte pelusa. Evitar descargas electrostáticas (ESD) durante la manipulación.
Seguridad	Manipular con cuidado para evitar ESD. Desconectar antes de cualquier intervención. Utilizar solo la alimentación suministrada.
Piezas de repuesto y reparabilidad	Fuente de alimentación externa reemplazable. Transceptor SFP compatible (modelos SFP). Garantía limitada de 2 años.
Información general	Garantía de 2 años. Fabricado por Tripp Lite. Certificado conforme a las normas vigentes.

Preguntas frecuentes - N785INTPSCMM2 Tripp Lite

¿Cómo instalar el convertidor de media N785INTPSCMM2?

Asegúrese de que todo el equipo esté apagado, conecte el cable de fibra al puerto SC, el cable Ethernet al puerto RJ45, luego conecte la alimentación de 48 V suministrada. Encienda. Utilice los interruptores DIP para configurar LFP (1) y modo 10M extendido (3) si es necesario.

¿Qué es la función Link Fault Pass Through (LFP)?

LFP permite detectar una falla en un enlace (fibra o cobre) y reflejarla en el otro enlace, evitando así la pérdida de paquetes. Active el interruptor DIP 1 para activarlo.

¿Puedo usar este convertidor con un cable Ethernet de más de 100 metros?

Sí, activando el interruptor DIP 3 (10M), la distancia máxima aumenta a 330 metros, pero la velocidad se limita a 10 Mbps.

¿Cuál es la distancia máxima soportada para la fibra óptica?

Con el modelo N785INTPSCMM2 (multimodo 1310 nm), la distancia máxima es de 2000 metros (6561 pies).

¿El convertidor proporciona alimentación PoE?

Sí, inyecta 48 V CC según los estándares IEEE 802.3af/at en el puerto RJ45, permitiendo alimentar dispositivos PoE como cámaras o puntos de acceso.

¿Cómo saber si el convertidor funciona correctamente?

Los indicadores LED muestran el estado: PWR (alimentación), PoE (alimentación PoE activa), SD (señal de fibra recibida), 1000M (velocidad Gigabit), L/A TP y FP (enlace y actividad en los puertos de cobre y fibra).

¿Puedo usar un transceptor SFP con este modelo?

No, el N785INTPSCMM2 tiene un puerto de fibra SC fijo. Solo los modelos N785-P01-SFP y N785-INT-PSFP aceptan transceptores SFP.

¿Qué tipos de cables Ethernet se recomiendan?

Utilice cables Cat5e o Cat6 de buena calidad, hasta 100 metros para velocidades 10/100/1000 Mbps, y hasta 330 metros en modo 10 Mbps.

¿Qué hacer si el indicador PWR no se enciende?

Verifique la conexión de la alimentación externa y el tomacorriente. Pruebe con otro tomacorriente. Si el problema persiste, contacte al soporte de Tripp Lite para una posible reparación bajo garantía.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 2 años contra defectos de materiales y fabricación. Para cualquier reclamo, contacte al servicio al cliente y tenga a mano el comprobante de compra.

MANUAL DE USUARIO N785INTPSCMM2 Tripp Lite

Manual del Propietario

Convertidores de Medios de Fibra Gigabit a Ethernet con PoE

Modelos (Norteamérica): N785-P01-LC-MM1, N785-P01-SC-MM1, N785-P01-SC-MM2, N785-P01-SC-SM1, N785-P01-SFP

Modelos (Internacional): N785-INT-PLCMM1, N785-INT-PSCMM2, N785-INT-PSFP

English 1 • Français 17 • Русский 25 • Deutsch 33

TRIPP·LITE

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

El Paquete Incluye

• Convertidor de Medios de la Serie N785-P01 o Serie N785-INT
• Fuente de Alimentación Externa con Cable de Alimentación NEMA 1-15P (100V \~ 240V), (Serie N785-P01 solamente)
• Fuente de Alimentación Externa con Cables de Alimentación AU, UE, Reino Unido y EE. UU. (Serie N785-INT solamente)

Características del Producto

Todos los Modelos:

• Convierta su red de fibra a una red de cobre con la adición de energía
• Soporta velocidades de 10Mbps / 100Mbps / 1000Mbps
• Soporta hasta 100 m [328 pies] sobre cable Cat5e o Cat6 a su dispositivo compatible con PoE
• Compatible con IEEE 802.3af PoE e IEEE 802.3at
• Identificación automática de MDI / MDI-X
• Soporta modos dúplex y semi-dúplex
• Los indicadores LED monitorean el estado del enlace de Ethernet y Fibra
• Paso Directo de Fallas de Enlace [LFP] permite al personal de red identificar rápidamente las fallas.

Modelo	Conector de Fibra Óptica	Longitud de Onda Modo		Distancia Máxima de la Fuente
N785-P01-LC-MM1	LC 850 nm Multimodo 550 m [1804 pies]
N785-P01-SC-MM1	SC 850 nm Multimodo 550 m [1804 pies]
N785-P01-SC-MM2	SC 1310 nm Multimodo 2000 m [6561 pies]
N785-P01-SC-SM1	SC 1310 nm Monomodo 20 km [12.4 millas]
N785-P01-SFP Definible por el Usuario		Depende de los transceptores utilizados	Depende de los transceptores utilizados	Depende de los transceptores utilizados
N785-INT-PLCMM1	LC 850 nm Multimodo 550 m [1804 pies]
N785-INT-PSCMM2	SC 1310 nm Multimodo 2000 m [6561 pies]
N785-INT-PSFP Definible por el Usuario		Depende de los transceptores utilizados	Depende de los transceptores utilizados	Depende de los transceptores utilizados

Accesorios

Todos los Modelos:

• Cable Patch Snagless Cat5e Serie N001
• Cable Patch Snagless Cat6 Serie N201

Modelos N785-P01-SFP y N785-INT-PSFP Solamente:

• N286-01GSX-MDLC – Transceptor SFP a LC Multimodo (850 nm / 550 m)
• N286-01GLX-SLX – Transceptor SFP a LC Monomodo (1310 nm / 10 km)

Instalación

Notas:

• Nota: Para evitar Daños por Descargas Electrostáticas [ESD], se le recomienda manejar el producto usando una muñequera de conexión a tierra de ESD o tocar una superficie conductora (como metal) para descargar cualquier ESD potencial antes de manipular el producto.

• Antes de la instalación, verifique que la longitud de onda de su equipo de fibra (850 nm o 1310 nm) y el tipo de modo (Sencillo o Múltiple) coincida con el Convertidor de Medios de la Serie N785-P01 o de la Serie N785-INT.

• Asegúrese de que todos los equipos en la instalación estén apagados.

• Modelos N785-P01-SFP y N785-INT-PSFP Solamente: Instale un transceptor SFP suministrado por el usuario que coincida con las credenciales de su equipo de fibra.

Nota: a longitud de onda y el tipo de modo de su equipo de fibra debe coincidir con los del Convertidor de Medios de la Serie N785-P01 o de la Serie N785-INT.

1. Usando cable de fibra existente de su infraestructura de red, conecte el convertidor de medios a su red de fibra.
2. Con un cable Cat5e o Cat6 suministrado por el usuario (hasta 100 m [328 pies]), conecte su dispositivo compatible con IEEE 802.3 af/a PoE al puerto UTP del convertidor de medios 10/100/1000Base-T.

Nota: Si su dispositivo compatible con PoE está alejado a más de 100 m [328 pies], mover el DIP switch 3 (10M) a la posición de ON le permite conducir un adicional de 230 m [750 pies] de cable Cat5e o Cat6 (alejado hasta 330 m [1082 pies] en total) a velocidades de 10 Mbps únicamente.

1. Conecte la fuente de alimentación incluida al convertidor de medios.
2. Encienda todos los equipos en la instalación.

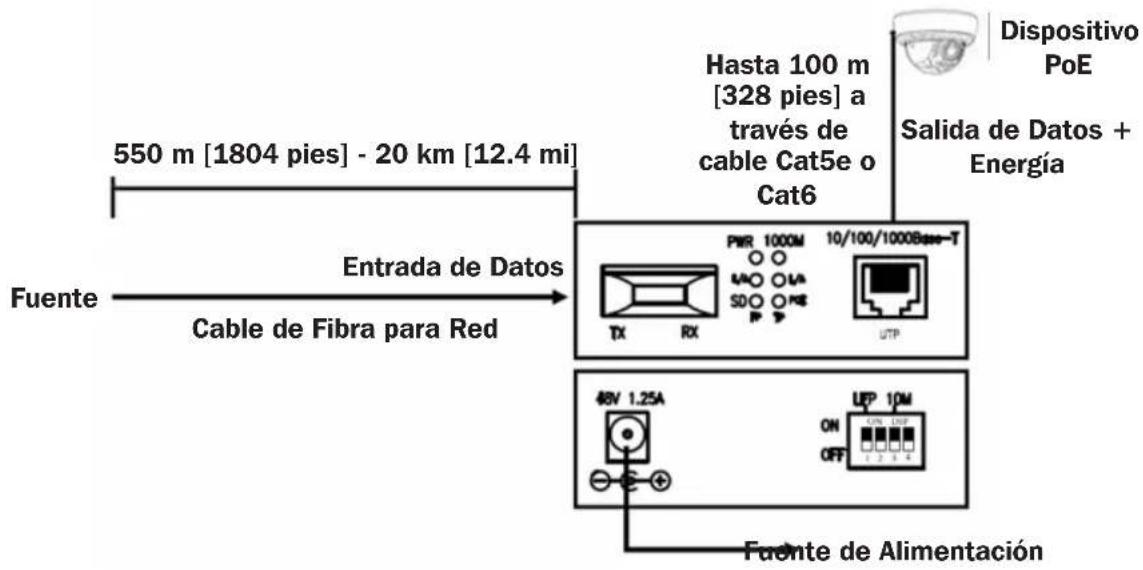

550 m [1804 pies] - 20 km [12.4 mi] Fuerente Entrada de Datos Cable de Fibra para Red Hasta 100 m [328 pies] a través de cable Cat5e o Cat6 Dispositivo PoE Salida de Datos + Energía 48V 1.25A UP 10M ON OFF Fuente de Alimentación

Parámetros de los Switches de Configuración [DIP]

Nota: Los DIP switches 2 y 4 no tienen función.

DIP Switch 1 - Paso Directo de Fallas de Enlace [LFP]

Para activar la función LFP, mueva el DIP switch 1 a la posición ON.

1 2 3 4

Paso Directo de Fallas de Enlace [LFP]

El LFP proporciona una supervisión constante de los enlaces conectado al convertidor de medios. Si el enlace de fibra o cobre falla, el convertidor de medios pasará al estado de falla a través de ambos enlaces (cobre y fibra), evitando al equipo conectado transmitir paquetes que, de lo contrario, habrían terminado perdidos. La función LFP incluye las funciones LLCF [Link Loss Carry Forward] y LLF [Link Loss Return]. Las funciones LLR y LLCF pueden advertir inmediatamente a los administradores de red del problema de los medios de enlace y proporcionar una solución eficiente para supervisar la red.

LLCF ocurre cuando un dispositivo está conectado con el convertidor y la línea TP (cobre) del convertidor de medios pierde el enlace, lo que resulta en que la fibra del convertidor de medios se desconecte del enlace de transmisión.

LLR ocurre cuando un dispositivo está conectado al convertidor y la línea FP (fibra) pierde el enlace, causando que el convertidor de medios de fibra se desconecte de la transmisión.

DIP Switch 3 - 10M

Con el DIP switch 3 en la posición ON, la distancia de transferencia soportada en el puerto RJ45 cambia a 330 m [1082 pies] y la velocidad de transferencia de datos cambia a 10 Mbps. Esto le permite ampliar más allá del límite de 100 m [328 pies] mientras funciona a velocidades inferiores. Cuando esté en este modo, las velocidades de 100 Mbps y 1000 Mbps no son compatibles.

1 2 3 4

Las funciones del LED

LED Color Estado Función
PWR Verde ENCE		NDIDO El dispos	tivo está encendido
PoE Verde		ENCENDIDO	El puerto RJ45 está proporcionando 48V CD al dispositivoPoE remoto
		APAGADO	El puerto RJ45 no está proporcionando 48V CD al dispositivo PoE remoto
SD Verde		ENCENDIDO El	puerto de fibra está recibiendo señal óptica
		APAGADO El puerto de fibra no está recibiendo señal óptica
1000M Verde		ENCENDIDO 1000 Mbps de velocidad
		APAGADO Velocidad de 10Mbps / 100Mbps
L/A - TP(Enlace / Act)(Puerto RJ45)	Verde	ENCENDIDO	Indica que el enlace del puerto RJ45 está operando a 10Mbps / 100Mbps / 1000Mbps
		Destellando	Indica que el convertidor de medios PoE de está enviando o recibiendo datos activamente sobre el puerto RJ45
		APAGADO	Indica que el vínculo del puerto RJ45 no está funcionando
L/A - FP(Enlace / Act)(Puerto de Fibra)	Verde	ENCENDIDO	Indica que el vínculo del puerto de fibra está funcionando
		Destellando	Indica que el convertidor de medios PoE está enviando o recibiendo activamente datos sobre el puerto de fibra
		APAGADO	Indica que el vínculo del puerto de fibra no está funcionando

Garantía

GARANTÍA LIMITADA POR 2 AÑOS

TRIPP LITE garantiza durante un período de dos (2) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de

Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR.

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE

no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

TRIPP·LITE

Excelencia en Manufactura.
