Tipo de producto	UPS (Sistema de Alimentación Ininterrumpida)
Marca	Tripp Lite
Modelo	OMNIVSX1000D
Tensión de entrada nominal	230 V CA
Tensión de salida nominal	230 V CA
Tipo de batería	Plomo-ácido sellado, 12 V CC, 9 Ah
Número de baterías	1
Autonomía máxima	Disponible después de 24 h de carga
Regulación de tensión (AVR)	Sí, circuitos buck/boost
Pantalla	LCD táctil con 5 pantallas
Puerto de comunicación	USB (compatible con PowerAlert)
Protección de tomas	Batería de respaldo y protección contra sobretensiones
Disyuntor de entrada rearmable	Sí, 5 A, 7 A o 10 A según modelo
Cable de alimentación	Schuko, 1,5 m (modelo D)
Software de gestión	PowerAlert (descarga gratuita)
Temperatura de funcionamiento	0 a 40 °C
Certificaciones CEM	Categoría C2
Reemplazo de batería	Solo por personal calificado
Reciclaje	Baterías y productos reciclables a través de Tripp Lite
Garantía	Programas de garantía extendida disponibles

Preguntas frecuentes - OMNIVSX1000D Tripp Lite

¿Cómo encender el UPS?

Conecte el UPS a una toma de corriente con tierra. Mantenga presionado el botón ENCENDIDO/APAGADO hasta escuchar un pitido, luego suéltelo. El UPS está encendido.

¿Qué hacer en caso de código de error F01 (cortocircuito en la salida)?

Desconecte inmediatamente todas las cargas de las tomas del UPS. Apague el UPS y contacte al soporte técnico de Tripp Lite para obtener ayuda.

¿Cómo reemplazar la batería?

El reemplazo debe ser realizado por un técnico calificado. Use una batería idéntica (12 V CC, 9 Ah, plomo-ácido sellado). Desconecte el UPS de la red eléctrica y retire joyas metálicas antes de cualquier intervención. Consulte el manual para las precauciones.

¿Cuál es la autonomía de la batería?

La autonomía depende de la carga conectada. La batería alcanza su capacidad máxima después de 24 horas de carga. En uso normal, dura varios años antes de necesitar ser reemplazada.

¿Cómo interpretar la pantalla LCD?

La pantalla táctil muestra 5 pantallas: tensión de salida (230V), tensión de entrada, % de carga, nivel de batería y sobrecarga (>110%). En modo red, la pantalla se apaga después de 20 s de inactividad; en modo batería, permanece encendida. Presione para cambiar de pantalla.

¿Puedo conectar un multiplicador de enchufes al UPS?

No, no se recomienda conectar protectores contra sobretensiones o extensiones a las tomas de salida, ya que podría dañar el UPS y anular la garantía. Conecte directamente sus equipos sensibles.

¿Qué significa el parpadeo del ícono de red?

El ícono de red parpadeante indica que los circuitos AVR (regulación automática de tensión) están activos. El UPS compensa las variaciones de tensión de entrada para proporcionar una salida estable.

¿Cómo almacenar el UPS a largo plazo?

Desconecte todos los equipos, apague el UPS y desconéctelo de la red. Almacénelo en un lugar seco y fresco. Recargue completamente la batería cada tres meses para evitar pérdida de capacidad.

¿Dónde reciclar el UPS y sus baterías?

Las baterías de plomo-ácido son reciclables. Consulte la normativa local o visite el programa de reciclaje de Tripp Lite en www.tripplite.com/support/recycling-program. No arroje las baterías al fuego.

¿Qué hacer si el UPS no enciende?

Verifique que el UPS esté conectado a una toma de corriente alimentada. Presione el botón ENCENDIDO/APAGADO hasta el pitido. Si no sucede nada, contacte al soporte técnico de Tripp Lite.

MANUAL DE USUARIO OMNIVSX1000D Tripp Lite

Manual del Propietario

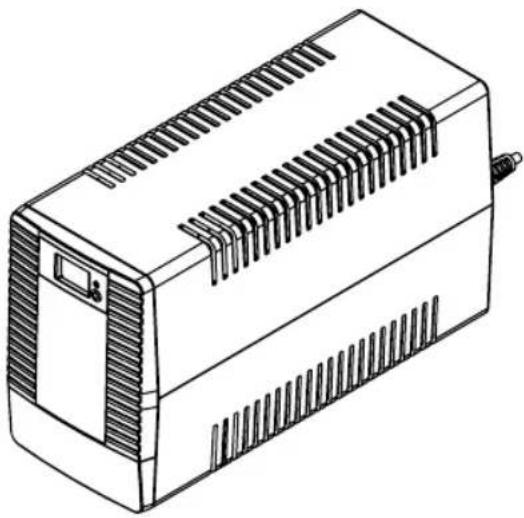

Sistemas UPS

Modelos:

OMNIVSX850, OMNIVSX850D, OMNIVSX1000,

OMNIVSX1000D, OMNIVSX1500, OMNIVSX1500D

(Números de Serie: AG-02FC, AG-02F5, AG-87E4, AG-02FD, AG-87E6, AG-02FE)

Excelencia en Manufactura.

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación, operación y almacenamiento de este producto. La omisión en la observancia de estas advertencias puede afectar la garantía.

Advertencias para la Ubicación del UPS

• Instale su UPS en interiores, alejado de humedad o calor excesivos, contaminantes conductores, polvo o luz solar directa.
• Para mejor desempeño, mantenga la temperatura interior entre 32 °F y 104 °F (0 °C y 40 °C).
• Deje espacio adecuado alrededor de todos los lados del UPS para una ventilación apropiada.
• Sólo ponga el UPS en posición vertical sobre una superficie plana sólida. No bloquee los ventiladores o los orificios de ventilación, ya que inhibirá seriamente el enfriamiento interno de la unidad y causará daños no cubiertos por la garantía.

Advertencias para la Conexión del UPS

• Conecte su UPS directamente a un tomacorrientes de CA conectado correctamente a tierra. No enchufe el UPS en sí mismo; esto dañará al UPS.
• No modifique la clavija del UPS y no use un adaptador que pueda eliminar la conexión a tierra del UPS.
• No use cables de extensión para conectar el UPS a un tomacorrientes de CA.
• Si el UPS recibe alimentación de un generador de CA activado por motor, debe probarse que el generador proporciona una salida de grado computadora, limpia y filtrada.
• El tomacorrientes que alimenta al UPS debe ser fácilmente accesible y estar cerca del UPS.

Advertencias para la Conexión del Equipo

La protección de respaldo por corto circuito y la protección contra sobrecorriente son proporcionadas por la instalación del edificio.

Para reducir el riesgo de incendio, conecte solamente a un circuito que proporcione protección contra sobrecorrientes a los circuitos. La clavija en el cable de alimentación está diseñada para servir como dispositivo de desconexión. Asegúrese que el tomacorrientes esté instalado cerca del equipo y sea fácilmente accesible.

• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.
• No conecte supresores de sobretensiones o cables de extensión a la salida de su UPS. Esto puede dañar al UPS y afectar las garantías del supresor de sobretensiones y del UPS.
• Conecte el UPS a un tomacorrientes que esté adecuadamente protegido contra corrientes excesivas, cortocircuitos, y fallas de conexión a tierra como parte de la instalación del edificio.

Instrucciones de Seguridad Importantes

Advertencias de la Batería

- Las baterías pueden presentar un riesgo de descarga eléctrica y quemaduras por la alta corriente de corto circuito. Observe las precauciones apropiadas. No deseche las baterías en el fuego. No abra el UPS o las baterías. No ponga en corto o puentee las terminales de la batería con objeto alguno. Desenchufe y apague el UPS antes de reemplazar la batería. Use herramientas con mangos aislados. No hay partes dentro del UPS a las que el usuario pueda dar servicio. El reemplazo de la batería debe realizarlo sólo personal de servicio autorizado usando el mismo número y tipo de baterías (Plomo-Ácido Selladas). Las baterías son reciclables. Para información sobre el reciclado, consulte sus códigos locales para los requisitos de desecho o visite http://www.tripplite.com/support/recycling-program. Tripp Lite ofrece una línea completa de Cartuchos de Batería de Repuesto [R.B.C.] para Sistemas UPS. Para localizar la batería de repuesto específica para su UPS, visite Tripp Lite en el sitio http://www.tripplite.com/products/battery-finder/.

PRECAUCIÓN: Una batería puede presentar un riesgo de descarga eléctrica y alta corriente de cortocircuito. Hacer contacto con cualquier parte de una batería conectada a tierra puede causar una descarga eléctrica. Al trabajar con baterías deben observarse las siguientes precauciones:

• Retire relojes, anillos u otros objetos metálicos.
• Use herramientas con mangos aislados.
• Use botas y guantes de hule.
• No coloque herramientas o partes metálicas sobre la parte superior de las baterías.
• Desconecte la fuente de carga y la carga antes de la instalación o el mantenimiento de la batería.
• Elimine las conexiones a tierra de la batería durante la instalación y mantenimiento para reducir la probabilidad de descarga.
• Quite la conexión a tierra si se determina que cualquier parte de la batería debe estar conectada a tierra.
• Desconecte el UPS del tomacorrientes de CA de la red pública. Desconecte todos los cables, incluido el equipo conectado al UPS.
• El Servicio a las baterías debe ser ejecutado o supervisado por personal con experiencia en las baterías y de las precauciones requeridas.
• Cuando reemplace baterías, utilice el mismo tipo y número de baterías o módulos de baterías.
• PRECAUCIÓN: No deseche las baterías en el fuego. Las baterías pueden explotar.
• PRECAUCIÓN: No abra o mutile las baterías. El electrolito liberado es dañino a la piel y ojos. Puede ser tóxico.

Reciclado de la batería y el UPS

Pb

Los productos de Tripp Lite usan baterías selladas de plomo-ácido, que son altamente reciclables.

Llame a Tripp Lite al 1.773.869.1234 o visite www.triplite.com/support/recycling-program para obtener información adicional sobre el reciclado de baterías u otro producto de Tripp Lite. Para los requisitos de desecho, por favor consulte sus códigos locales.

Instalación rápida

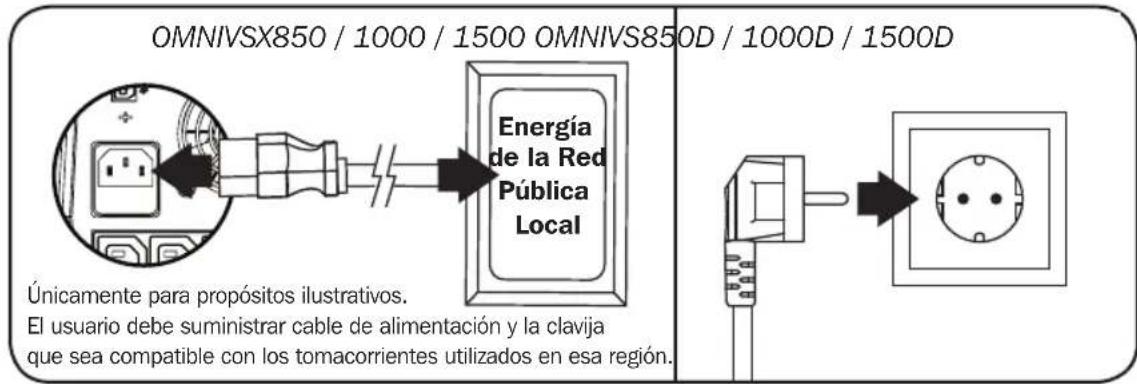

PASO 1: Enchufe el UPS en un tomacorriente correctamente aterrizado.

Después de enchufar el UPS en un tomacorriente de pared, presione y sostenga el botón de encendido durante un segundo hasta escuchar un bip y suéltelo.

Nota: El UPS no encenderá automáticamente en presencia de energía activa de la red pública.

OMNIVSX850 / 1000 / 1500 OMNIVS850D / 1000D / 1500D Energía de la Red Pública Local Únicamente para propósitos ilustrativos. El usuario debe suministrar cable de alimentación y la clavija que sea compatible con los tomacorrientes utilizados en esa región.

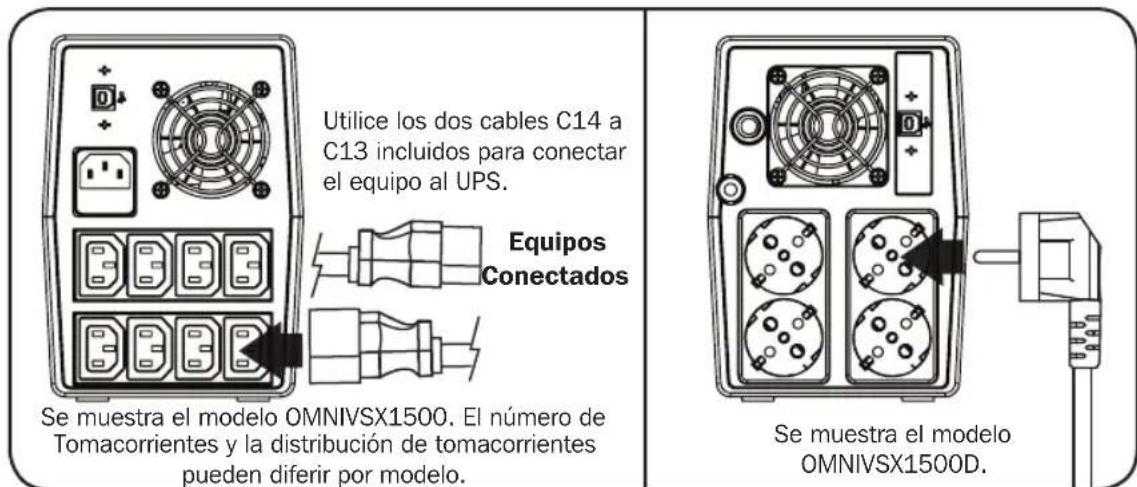

PASO 2: Enchufe su equipo en el UPS.

Los tomacorrientes marcados BATTERY & SURGE ofrecen respaldo por batería del UPS durante fallas de energía. Conecte en estos tomacorrientes su equipo de cómputo vital.

Su UPS está diseñado para soportar solamente equipo electrónico. Usted sobrecargará el UPS si el valor total en volt-amperes (VA) para todo el equipo conectado a los tomacorrientes BATTERY / SURGE PROTECTED excede la capacidad de salida del UPS. Para localizar los valores de VA de su equipo, consulte las placas de identificación. Si el equipo está especificado en amperes (A), multiplique el número de amperes por 230 para determinar VA. Por ejemplo: 1A × 230 = 230VA. Si sospecha que ha sobrecargado los tomacorrientes, vea las pantallas del Medidor de Carga (vea Mostrar Condiciones de UPS / Energía en Operación Básica).

Utilice los dos cables C14 a C13 incluidos para conectar el equipo al UPS. Equipos Conectados Se muestra el modelo OMNIVSX1500. El número de Tomacorrientes y la distribución de tomacorrientes pueden diferir por modelo. Se muestra el modelo OMNIVSX1500D.

Instalación rápida

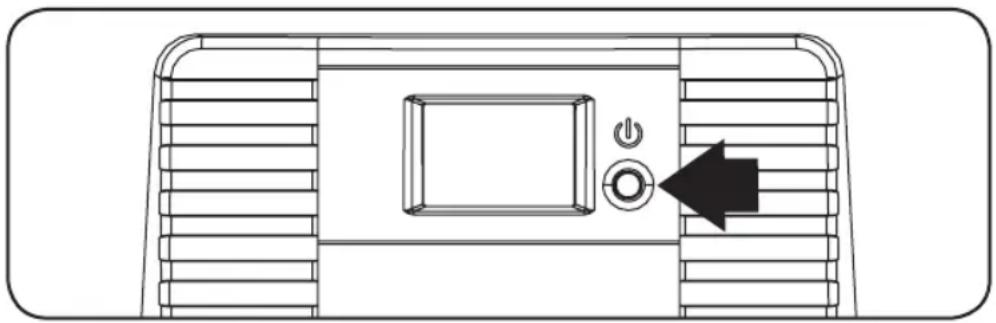

PASO 3: Encienda el UPS.

Después de conectar su equipo al UPS, presione y sostenga el botón de encendido hasta que oiga un pitido, a continuación, suelte para encender su UPS.

Si el ícono de alimentación de CA en línea no se ilumina cuando se enciende el UPS, intente lo siguiente:

1. Asegúrese de que el UPS esté conectado a un tomacorrientes de CA.
2. Presione el botón de encendido para encender el UPS. Sonará un bip cuando el UPS arranque.
3. Si el UPS aún no arranca, póngase en contacto con Soporte Técnico de Tripp Lite para solicitar apoyo.

Operación Básica

ENCENDIDO Y APAGADO DEL UPS

• Enchufe el UPS en un tomacorriente activo conectado a tierra: Toda la pantalla LCD se iluminará durante 4 segundos, después la pantalla informará el voltaje de salida de "OV". Los tomacorrientes PROTEGIDOS POR BATERÍA Y CONTRA SOBRETENSIONES se apagarán. El cargador de la batería se activará según sea necesario.
• Enchufe el equipo en el UPS: Usted sobrecargará el UPS si el valor total en volt-amperes (VA) para todo el equipo conectado a los tomacorrientes BATTERY / SURGE PROTECTED excede la capacidad de salida del UPS. Para localizar los valores de VA de su equipo, consulte las placas de identificación. Si el equipo está especificado en amperes (A), multiplique el número de amperes por 230 para determinar VA. Por ejemplo: 1A × 230 = 230VA.
• Encienda el UPS: Presione y sostenga el botón de encendido hasta que la alarma suene, entonces suéltelo. La alarma del UPS emitirá un pitido por 2 segundos. Los tomacorrientes BATTERY / SURGE PROTECTED empezarán a pasar energía de la línea de CA. El UPS recargará automáticamente las baterías internas según sea necesario. Una vez encendido, su UPS está listo para proteger los equipos conectados contra apagones, caídas de voltaje, sobrevoltajes y sobretensiones transientes.
• Apague el UPS: Presione el botón de alimentación.

Nota: El sistema UPS funcionará correctamente desde el arranque inicial. No obstante, la autonomía máxima para la batería de la unidad sólo será accesible después de haberse cargado por 24 horas.

Operación Básica

Muestra las Condiciones del UPS / Energía

Datos del LCD de Modo de Alimentación de CA En Línea

La pantalla LCD táctil ofrece 5 pantallas de información de la energía del UPS y el sitio cuando el UPS esté operando en modo de energía de línea. Pantallas 1 \~ 4 (Voltaje de Salida, Voltaje de Entrada, % de Carga, Nivel de Carga de la Batería) están disponibles para visualización en modo de energía de línea. Presione el LCD del panel frontal para avanzar a la pantalla siguiente. Pantalla 5 (Sobrecarga) se muestra automáticamente solo cuando el UPS esté cargado a niveles superiores al 110%.

La pantalla del LCD informa que circuitos de reducción / elevación del AVR (Regulación Automática de Voltaje) están activos en cualquier momento que destelle el icono de energía de línea

1 Voltaje de Salida

230V

2 Voltaje de Entrada

230v

3 % de Carga

LOAD 75%

4 Nivel de Carga de la Batería*

BATTERY 100 %

5 Sobrecarga

LOAD 12%

Nota: La pantalla LCD táctil se apaga automáticamente en el modo de alimentación de línea 20 segundos después de la última vez que se tocó. Para volver a activar el LCD por 20 segundos adicionales, toque la pantalla.

Modo de Operación Descripción de la Alarma
Modo de en Respaldo por Batería	Normal Sin Alarma
	Batería Baja Suena Cada Segundo
	Sobrecarga Suena Cada 0.5 Segundos
Modo en Línea Normal Sin Alarma
Reemplazo de la Batería Suena Cada Minuto
Modo de Falla Suena Continuamente.

Operación Básica

Datos del LCD del Modo de Alimentación por Batería

La pantalla LCD táctil ofrece 5 pantallas de información de la energía del UPS y el sitio cuando el UPS esté operando en modo de energía de línea. Pantallas 1-4 (Voltaje de Salida, Voltaje de Entrada, % de Carga, Nivel de Carga de la Batería) están disponibles para visualización en modo de energía de línea. Presione el LCD del panel frontal para avanzar a la pantalla siguiente. Pantalla 5 (Sobrecarga) se muestra automáticamente solo cuando el UPS esté cargado a niveles superiores al 110%.

1 Voltaje de Salida

230V

2 Voltaje de Entrada

0 v

3 % de Carga

LOAD 50%

4 Nivel de Carga de la Batería* 5 Sobrecarga

BATTERY 100 %

5 Sobrecarga

Nota: La pantalla LCD táctil permanecerá encendida continuamente durante la operación en el modo de respaldo por batería.

Pantallas de Fallas Críticas

F01 ⚠️

F02

F03

F04

F05

Código de Error	Falla Crítica Solución:
F01 CORTO EN LA	SALIDA	Desconecte carga(s) de los tomacorrientes del UPS. Apague el UPS y póngase en contacto con Soporte Técnico de Tripp Lite para obtener apoyo.
F02 SOBRECARGA	Elimine el exceso	de carga, revise el medidor de carga en el LCD para ver el estado de la carga.
F03 SOBRECARGA	Apague la unidad,	desenchufe el UPS y póngase en contacto con el Soporte Técnico de Tripp Lite para obtener apoyo
F04 VOLTAJE BAJO	DE LA BATERÍA	Cargue el UPS durante 24 horas. Si el problema persiste, reemplace la batería y póngase en contacto con el Soporte Técnico de Tripp Lite.
F05 SALIDA ALTA	EN MODO DE BATERÍA	Apague el UPS y póngase en contacto con el Soporte Técnico de Tripp Lite para obtener apoyo.

Características

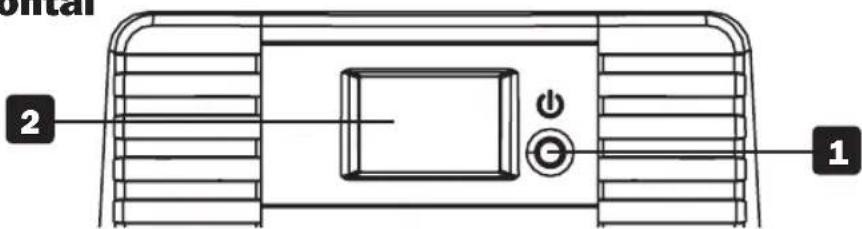

Panel Frontal

2 1

1 Botón ON/OFF: Cuando el UPS esté APAGADO, presione y sostenga el botón ON/OFF hasta que se escuche un bip para encender el UPS. Cuando el UPS esté ENCENDIDO, presione y sostenga el botón ON/OFF para apagar el UPS.

2 Panel de Pantalla LCD Táctil: Proporciona el estado actual del UPS. Para una descripción detallada, consulte "Mostrar Condiciones del UPS / Energía" en la sección de Operación Básica.

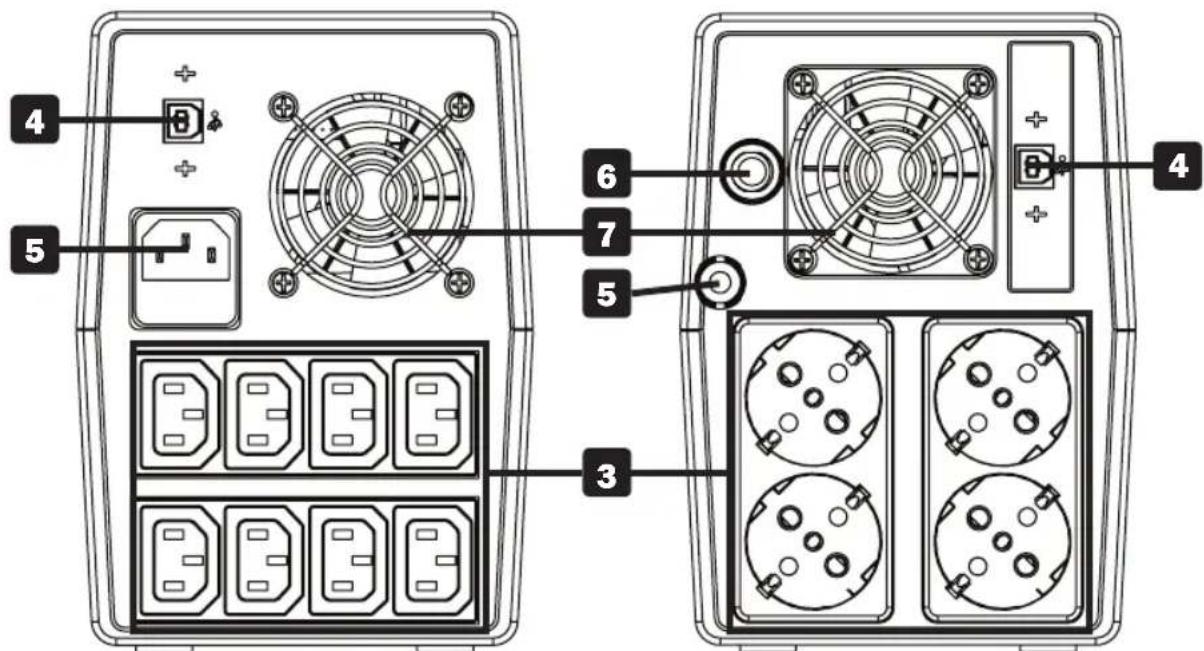

Panel Posterior

Se muestra el modelo OMNIVSX1500. El número de Tomacorrientes y la distribución de los tomacorrientes pueden diferir según el modelo.
Se muestra el modelo OMNIVSX1500D.

3 Tomacorrientes con Respaldo por Batería / Con Supresión de Sobretensiones: Estos tomacorrientes ofrecen soporte de respaldo por batería y supresión de sobretensiones premium para dispositivos críticos que requieran soporte de respaldo por batería.

4 Puerto de Comunicación USB: Este puerto puede conectar su UPS a cualquier computadora para guardar los archivos automáticamente y apagar el equipo sin supervisión en el caso de una falla de energía. Úselo con el Software PowerAlert® de Tripp Lite (disponible como descarga gratuita en www.triplite.com) y el cable USB incluido con su UPS. Esta conexión es opcional, el sistema UPS funcionará correctamente sin esta conexión.

Nota: Este Sistema UPS provee compatibilidad de comunicación básica con la mayoría de las aplicaciones integradas de administración de energía de Windows ^® , Macintosh ^® y Linux ^® .

Características

5 Entrada de alimentación de CA: Conecte un cable de alimentación C14 (modelos OMNIVSX850 / 1000 / 1500) o utilice el cable de alimentación de 1.5 m con Clavija Schuko incluido (modelos OMNIVS850D / 1000D / 1500D) para conectar el UPS a la fuente de alimentación de la red pública.
6 Breaker Restaurable del Circuito de Entrada: Protege su circuito eléctrico contra la sobrecorriente originada en la carga del UPS. Si este breaker se dispara, retire algo de la carga y entonces reestablézcalo oprimiéndolo. El breaker está clasificado para 5A, 7A o 10A, 250V CA.
7 Ventilador de Enfriamiento de Velocidad Variable (solo modelos OMNIVSX1500 y OMNIVSX1500D): Este ventilador regula la temperatura interna del UPS.

Reemplazo de la Batería

Bajo condiciones normales, la batería original de su UPS durará varios años. El reemplazo de la batería debe llevarse a cabo únicamente por personal calificado. Para información adicional, refiérase a “Advertencias de la Batería” en las Instrucciones de Seguridad Importantes.

Los modelos OMNIVSX850 y OMNIVSX850D requieren una batería de reemplazo de 12V CD, 9Ah.

Los modelos OMNIVSX1000 y OMNIVSX1000D requieren una batería de reemplazo de 12V CD, 9Ah.

Los modelos OMNIVSX1500 y OMNIVSX1500D requieren de dos baterías de reemplazo de 12V CD, 9Ah.

Para más información sobre compatibilidad de reemplazo y pedidos, visite www.triplite.com/products/battery-finder.

El reemplazo de la batería debe hacerse usando el mismo tipo y cantidad de baterías: 12V CD selladas de plomo ácido, 6 celdas y en conformidad con UL 1989.

PRECAUCIÓN: Riesgo de energía. Antes de reemplazar las baterías, retírese toda la joyería conductora tal como cadenas, relojes de pulsera y anillos. La alta energía pasando a través de materiales conductores puede causar quemaduras graves.

PRECAUCIÓN: Riesgo de explosión si reemplaza la batería por una del tipo incorrecto. Deseche las baterías usadas de acuerdo a las instrucciones.

Almacenamiento y Servicio

Almacenamiento

Para evitar la descarga de la batería, deberá apagar y desconectar del UPS todo el equipo conectado. Presione el botón de encendido y desconecte la unidad de la alimentación de CA. Su UPS se apagará totalmente (desactivado) y estará listo para su almacenamiento. Si planea guardar el sistema UPS por un período prolongado, recargue completamente las baterías del UPS cada tres meses. Enchufe el UPS en un tomacorrientes de CA activo, enciéndalo presionado el botón de alimentación y permita que las baterías se recarguen de 4 a 6 horas. Si usted deja sus baterías del UPS descargadas por un período prolongado, sufrirán una pérdida permanente de capacidad.

Servicio

Están disponibles una gran variedad de Programas de Garantía Extendida y Servicio En Sitio por parte de Tripp Lite. Para información adicional acerca del servicio, visite www.triplite.com/support.

Antes de regresar su producto para servicio, siga estos pasos:

1. Revise los procedimientos de instalación y operación en este manual para asegurar que el problema de servicio no se origina por una mala lectura de las instrucciones.
2. Si el problema persiste, no se ponga en contacto ni regrese el producto al distribuidor. En vez de ello, visite www.triplite.com/support.
3. Si el problema requiere servicio, visite www.triplite.com/support y haga click en la liga Product Returns. Desde aquí usted puede solicitar un número de Autorización de Devolución de Mercancía (RMA) que se requiere para servicio. Esta sencilla forma en línea le solicitará los números de modelo y serie de su unidad junto con otra información general del comprador. El número de RMA junto con las instrucciones de embarque le serán enviadas por correo electrónico. Cualquier daño (directo, indirecto, especial o consecuente) al producto incurrido durante el embarque a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite no está cubierto bajo la garantía. Los productos embarcados a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite deben tener cargos de transporte prepagados. Marque el número de RMA en el exterior del empaque. Si el producto está dentro del período de garantía, adjunte una copia de su recibo de venta. Regrese el producto para servicio usando un transportista asegurado a la dirección proporcionada a usted cuando solicitó la RMA.

Cumplimiento de las Regulaciones

Números de Identificación de Conformidad Regulatoria

Para el propósito de certificaciones e identificación de conformidad con las normas, su producto Tripp Lite ha recibido un número de serie exclusivo. El número de serie se puede encontrar en la etiqueta de placa de identificación, junto con todas las marcas e información requeridas de aprobación. Al solicitar información de conformidad para este producto, refiérase siempre al número de serie. El número de serie no debe confundirse con el nombre de la marca o el número de modelo del producto.

Especificaciones EMC para Modelos con Aprobación EMC Categoría C2 (Modelos Selectos):

ADVERTENCIA: Este es un producto UPS categoría C2. En un ambiente residencial, este producto puede causar radio interferencia, en cuyo caso puede requerirse al usuario tomar medidas adicionales.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambios sin previo aviso.

Notas sobre la Etiqueta

Dos símbolos se usan en la etiqueta:

V\~ : Voltaje de CA

V—: Voltaje de CD
