B1261A0U - Extensor hdmi Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Extensor HDMI sobre categoría 5e/6
Marca	Tripp Lite
Modelo	B1261A0U (B126-1A0-U)
Compatibilidad de fuente	HDMI, resolución hasta 1920x1080 (1080p) o 4K según distancia
Distancia máxima	Hasta 100 m con cable Cat6 para 1080p
Alimentación	A través del puerto USB Micro-B (5 V, 1 A); adaptador de corriente opcional
Conectores del transmisor	1 entrada HDMI, 1 salida RJ45
Conectores del receptor	1 entrada RJ45, 1 salida HDMI integrada (cable fijo)
Cable recomendado	Cat5e o Cat6 de conductores sólidos (0.51 mm)
Ajuste de ecualización	Sí, en el receptor para compensar la distancia
Indicadores LED	Verde (alimentación) y naranja (señal de fuente) en transmisor y receptor
Consumo típico	2,5 W (máx. 5 W)
Temperatura de funcionamiento	0 °C a 40 °C
Humedad relativa	5 % a 85 % (sin condensación)
Material de la carcasa	Plástico ABS
Dimensiones del transmisor (L x A x H)	2,5 x 1,5 x 0,8 cm (estimado)
Dimensiones del receptor (L x A x H)	3,0 x 1,5 x 0,8 cm (estimado)
Peso unitario	40 g (transmisor + receptor)
Contenido del kit	Transmisor, receptor con cable HDMI integrado, cable USB Micro-B, guía rápida
Garantía	1 año (reparación o reemplazo)
Certificaciones	FCC Clase B, RoHS
Mantenimiento	Limpiar con un paño seco y no abrasivo
Precauciones de seguridad	No exponer a la humedad; utilizar únicamente cables estándar
Reparabilidad	Ninguna pieza reparable por el usuario; contactar al soporte para reemplazo

Preguntas frecuentes - B1261A0U Tripp Lite

¿Cómo instalar el extensor HDMI Tripp Lite B1261A0U?

Conecte la fuente HDMI al transmisor mediante un cable HDMI. Enlace el transmisor al receptor con un cable Cat5e/6. Conecte el cable USB Micro-B del receptor a un puerto USB o a una toma de corriente. Encienda los dispositivos: los LED verde y naranja confirman la alimentación y la señal.

¿Cuál es la distancia máxima de transmisión?

Con un cable Cat6, puede alcanzar hasta 100 metros en resolución 1080p. Para resoluciones más altas o cables Cat5e, la distancia se reduce.

¿Qué hacer si la pantalla no muestra nada?

Primero verifique que los LED verdes estén encendidos. Ajuste el ajuste de ecualización en el receptor con un destornillador pequeño hasta obtener una imagen estable. Un ajuste incorrecto puede provocar la falta de imagen.

¿Puedo usar cualquier cable Ethernet?

Se recomienda usar un cable Cat5e o Cat6 de conductores sólidos (0.51 mm) de la serie N202 de Tripp Lite para un rendimiento óptimo.

¿Cómo alimentar el receptor?

El receptor se alimenta a través del cable USB Micro-B incluido. Conéctelo a un puerto USB de su monitor, a un tomacorriente USB o a un adaptador de corriente (5V/1A).

¿Puedo usar este extensor con un divisor HDMI?

No, para un funcionamiento fiable, el transmisor debe estar conectado directamente a la fuente HDMI, y el receptor directamente a la pantalla. Cualquier dispositivo intermedio puede degradar la señal.

¿Qué resolución y frecuencia de actualización se admiten?

El B1261A0U admite hasta 1920x1080 (1080p) a 60 Hz. Las resoluciones 4K pueden ser posibles en distancias cortas, pero no están garantizadas.

¿Cómo limpiar el extensor?

Desconéctelo y use un paño suave y seco para limpiar la superficie. Evite productos químicos o abrasivos que puedan dañar la carcasa.

¿Qué hacer si un LED no se enciende?

Asegúrese de que el cable USB Micro-B esté correctamente conectado y de que la fuente de alimentación funcione. Pruebe con otro cable o puerto USB. Si el problema persiste, contacte al soporte de Tripp Lite.

¿Este producto es compatible con sistemas de soporte vital?

No, su uso en aplicaciones de soporte vital no se recomienda debido al riesgo de fallo que podría afectar la seguridad.

MANUAL DE USUARIO B1261A0U Tripp Lite

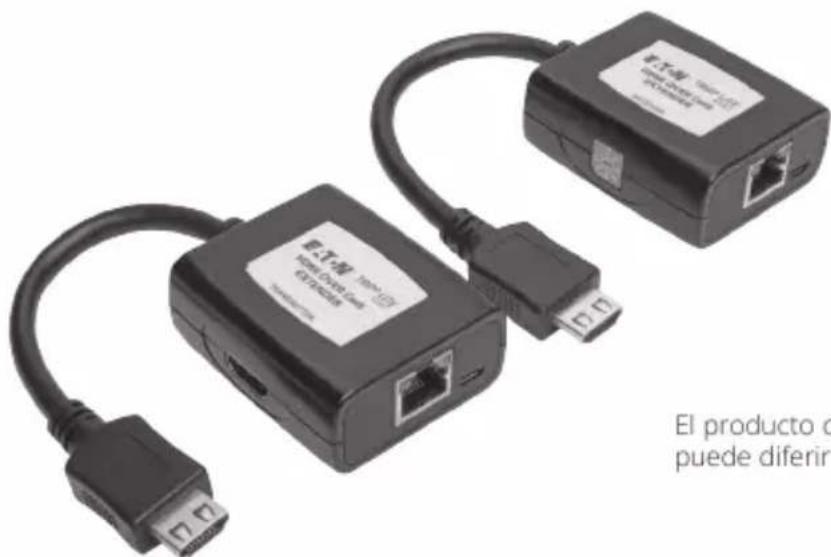

Extensor Activo HDMI sobre Cat5

Modelos:

B126-1A1-Uy

B126-1A0-U

El producto comprado

puede diferir de la imagen.

English 1

Français 21

Deutsch 31

Italiano 41

Characteristicas del Producto

• Extienda una BCHI 1080p hasta a 38.1 m [125 pies] de la fuente
• El B126-1A0-U trabajo con una unidad transmisora Extensa/Divisora B126-002* o B126-004*
• Un puerto HDMI adicional permitte la connexion de un monitor local (B126-1A1-U solamente)
• Compatible con 3D y HDCP
  Las unidades receptorasCNTAN con un control de ecualizacion incorporedo para ajustar la imagen de video
• Los puertos Micro USB alimentan al B126-1A1-U y B126-1A0-U; no requires fuente de alimentacion externa
• El conector HDMI con seguro proportiona una connexion más segura
• Soporta audio estéreo
• Compatible con todos los sistemas operativos
• No se necesitan software o controladores

*Para detalles sobre el B126-002 y/o B126-004, consulte el manual del propietario incluido con launidad. El manual se encuentra también en Tripplite.Eaton.com/support.

Contenido del Empaque

• Unidades Transmisora y Receptora
• Cable(s) USB Micro-B - 91 cm [3 pies]
• Desatornillador para ajuste de ecualización
• Manual del Propietario

Accesorios Opcionales

Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
Cables HDMI de Alta Velocidad de la Serie P568
- Cables para Carga Solamente USB Micro-B de la Serie UR05C
U280-002-W12-Cargador USB de 2 Puerto para Pared
UAC-1B-Cargador USB de 1 Puerto para Pared

Requisitos del Sistema

• Una computadora, Blu-ray™ u另一边 fuente con un puerto de salute HDMI
• Pantalla con un puerto HDMI

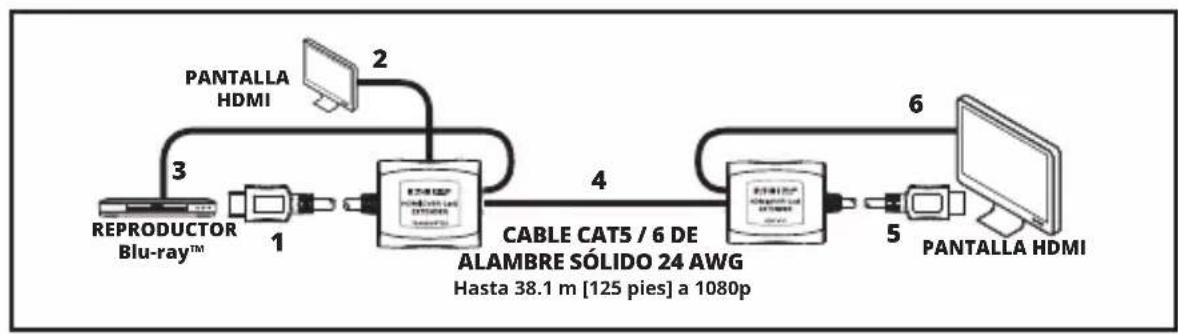

Instalacion del Juego Extensor

Notas:

1. Pruebe para asegurar de que toda la instalacion funciona correctamente antes de jalar los cables a工程技术 de techos y paredes.
2. Para encontrar la distancia y rendimientoolestimos,debe usarse cable Cat5e / 6 de alambre solido 24 AWG.El uso de cable Cat5e / 6 cable de alambre trenzado o cable con un tameno de calibre mayor a 24 AWG resultaré en una distancia de extension mas corta. Todos los cables Cat6 de la Serie N202 estan hechos con cableado de alambre solido 24 AWG.
3. Asegürese de que la alimentación a todos los dispositivos que están connectados está apagada antes de la instalación.

1. Conecte a la fuente HDMI el cable HDMI incorporable en la unidad transmisora
2. Opcional: Conecte un monitor HDMI en el puerto LOCAL del transmisor B126-1A1-U mediante un cable HDMI de la série P568.
3. Conecte el Cable USB Micro-B incluido entre el transmisor y un puerto USB de la fuente o un tomacorrientes USB de pared.
4. Conecte el puerto RJ45 del transmisor al puerto RJ45 en el receptor usingo un cable Cat5e / 6

Notas: Vea los diagramas de instalacion para consultar la distancia maxima de extension y las resolutions de video.

1. Conecte el cable HDMI incorporable de launidad receptora a un puerto de entrada HDMI del monitor.
2. Conecte el Cable USB Micro-B entre el receptor y un puerto USB de la pantalla o un tomacorrientes USB de pared.
3. Encienda la fuente HDMI y la pantalla HDMI. Los LEDs verdes RJ45 en las unidades transmisora y receptora se iluminaran para indicar que está recibiendo energia. Los LEDs color naranja RJ45 en las unidades transmisora y receptora se iluminaran para indicar que está recibiendo una seals de la fuente.

14

Instalacion del Juego Extensor

1. Si es Neededo,ajuste el control de Ecualizacion en la unidad receptora para melhorar la imagen de video.

1. Pruebe para asegurar de que toda la instalacion funciona correctamente antes de jalar los cables a工程技术 y paredes.
2. Para encontrar la distancia y rendimientoolestimos,debe usarse cable Cat5e/6 de alambre solido 24 AWG.El uso de cable Cat5e/6 de alambre trenzado o cable con un tameno de calibre mayor a 24 AWG resultaré en una distancia de extension masorta.Todos los cables Cat6 de la Serie N202 estan hechos con cableado de alambre solido 24 AWG.
3. Asegúrese de que la alimentación a todos los dispositivos que está conectados está apagada antes de la instalación.
4. El diagrama de instalacion muestra la unidad transmisora local B126-004. La instalacion del B126-002 es laquia, excepto solo en que hay 2 puertos remotos y no hay puerto de monitor local.

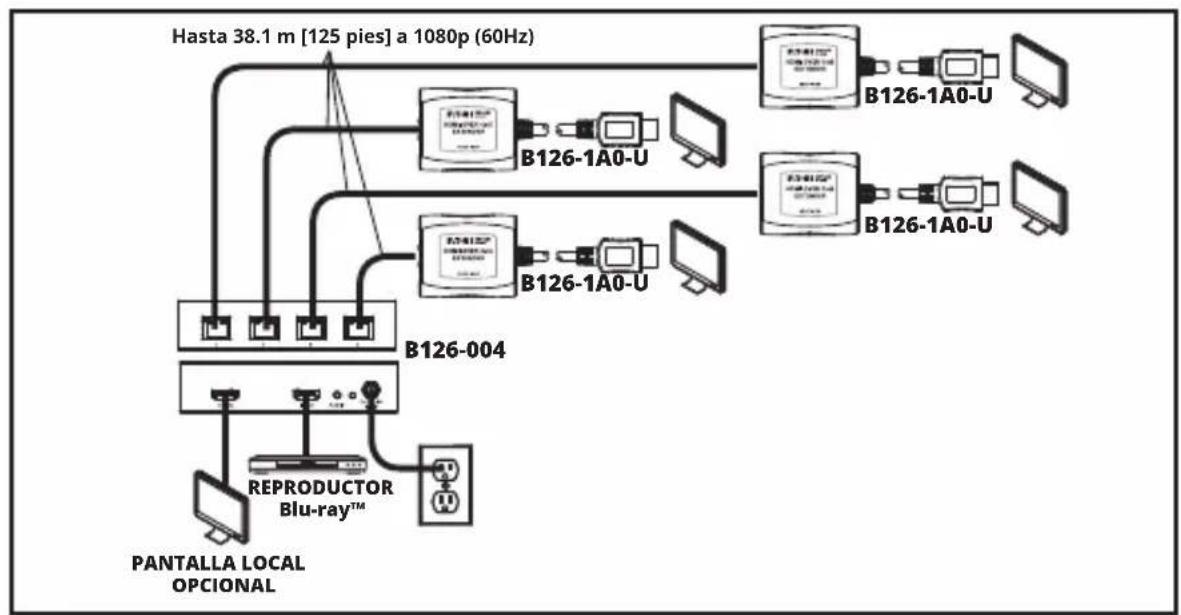

Instalacion del Extensor / Divisor

1. Conecte la fuente de HDMI al puerto de ENTRADA del B126-002 o B126-004 using an cable HDMI de la série P568.
2. Oportun para el B126-004: Conecte un monitor HDMI en el puerto LOCAL del B126-004 mediante un cable HDMI de la série P568.
3. Conecte la fuente de alimentacion externa a la unidad transmisora y enchufela en un Supresor de Sobretensiones, PDU o UPS de Eaton Tripp Lite serie. El LED verde se ilumina para indicar que la unidad está recibiendo energia de la fuente de alimentacion externa.
4. Usando cable Cat5e / 6, conecte uno de los puertos de salute RJ45 en la unidad transmisora al puerto de entrada RJ45 en el U-1A0-B126.
5. Conecte el B126-1A0-U a un monitor mediante el Cable HDMI incorporado.
6. Conecte el Cable USB Micro-B al puerto en el B126-1A0-U y un puerto USB en la pantalla o un tomacorrientes USB de pared. El LED verde se iluminará,indicando que launidad está recibiendo energia desde el puerto USB Micro-B.
7. Repita los pasos 4-7 para cada B126-1A0-U adicional en la instalacion.
8. Encienda la fuente HDMI y las pantallas HDMI. Los LEDs color naranja RJ45 en todos reactores se iluminaran para indicar que unidad está recubiendo unaordinal de la fuente. La pantalla debe connectarse ahora en los monitors conectados.
9. Si es Neededo, use el control de ecualizacion en el B126-1A0-U para ajustar la imagen de video.

Nota: Un ajuste inadequado de la ecualizacion possible causar que el monitor no muestringinguna imagen. Pruebe cada ajuste de ecualizacion hasta que aparezca una imagen acceptable.

Solución de Problemas

Si es incapaz de encontrar unaImagen acceptable antes de seguir las instrucciones de instalacion,inta te los siguientes consejos.

1. ¿Está el cable USB Micro-B que viene con el producto connectado y enchufado a una fuente de alimentación que funciona? Para que el producto funciona correctamente, el transmisor y el receptor deben connectarse y recibir alimentación desdeel cableUSBMicro-B.
2. ¿Estaba apagada la energia de la fuente de HDMI antes de la instalación? Si no, reinicie.
3. ¿Qué resolution está intentando alcanzar? Para detalles sobre la distancia Tmaxa y resolution, consulte las secciones de Caracteristicas del Producto e Instalacion en este manual. Cuanto menor sea la distancia de extension, mayor sera la resolution que usted pueda Obtener. Si no可以选择&#irizar una imagen acceptable, trate de bajo la resolution de video de su computadora o ajustar la fecuencia deactualizacion.
4. ¿Qué tipo de cabledo está usingo? Un cabledo inferior pueda resultar en bajo rendimiento, por lo que es importante utiliser cables que soporten la resolution de video que está intentando Obtener. Paraocularla distancia y resolutionmaximums,debe usarse un cable UTP de alambre solido24 AWG, como el Serie N202.
5. Pruebe los cables para asegurar de que funciona correctamente. Por exemple, conecte el cable de Cat5e / 6 entre una computadora y una red para verigar que establiece una connexion de red.
6. ¿Tienes paneles de conexiones u otros dispositivos entre las unidades transmisora y receptora? Los juegos de extensores HDMI sobre Cat5 fueron disyenados para connectarse directamente desde el transmitter al receptor mediante cable UTP. Mientras más+puntos de conexión entre la fuente y el monitor remoto hayan, existe mayor probabilitad de degradación de la sealsa, causando rendimiento deficiente. Si tiene un panel de conexiones u othero dispositivo en el medio, deben retirarse de la instalación.
7. Tiene un divisor, switch u除外 dispositivo entre el transmisor y la computadora o entre el receptor y la pantalla? Los juegos de extensores HDMI sobre Cat5 fueron disenados para que el transmisor se conecte directamente con la computadora fuente y para que el receptor se conecte directamente a la pantalla. Si tiene un divisor, switch u除外 dispositivo en el medio, deben retirarse de la instalacion.

Garantizamos por un (1) año a partir de la Fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano deabra. Nuestra obligacion bajo esta garantia está limitada a la reparacion o reemplazo (a su entera disreciencia) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparacion, visite Tripplite.Eaton.com/ support/product-returns.Esta garantia no se aplica a equipos que hayan sido dañados por accidentete, negligencia o mal uso, o hayan sido alterados o modificados de algunaforma.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTías DE COMERCIABILITY AND ADECUación PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicáticas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGUN CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, no somos responsables por ningún costo, como perdida de ganancias o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de cualquier othera forma.

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clients están obligados a:

• Enviar para reciclaje equipos viejos del mesmo tipo y en el mesmo número (esto varía de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonably, se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.
