Tipo de producto	Encimera de gas para vehículo recreativo
Marca	Furrion
Modelo	FGHWCLDABL / FGHWCLDA-SS
Alimentación	Gas propano líquido (GPL), 12 V CC (< 2 A) para encendido e iluminación
Potencia de los quemadores	Quemador delantero: 8 000 BTU/h; quemadores laterales (izquierdo y derecho): 6 500 BTU/h cada uno
Presión de entrada de gas	10 pulg. WC mín. a 13,8 pulg. WC máx.
Número de quemadores	3 quemadores
Encendido	Electrónico mediante botón de encendido (piezoeléctrico) y encendido manual posible
Material de la superficie	Tapa de vidrio, rejillas de metal, superficie de porcelana/acero inoxidable
Funciones	Encendido electrónico, control de lámpara LED de los botones, cocción lenta posible con quemadores laterales
Seguridad	Corte de gas si la llama se apaga (requiere cerrar manualmente), la tapa de vidrio debe estar abierta durante el funcionamiento, botones de presionar y girar
Mantenimiento y limpieza	Solo agua tibia con jabón; evitar productos abrasivos, ácidos, amoníaco; no limpiar superficies calientes
Piezas de repuesto y reparabilidad	Indicador LED de botón reemplazable, tapa de vidrio de repuesto disponible; reparación solo por técnico calificado
Dimensiones (corte de armario)	Ancho mín.: 7¼ pulg. (184 mm), profundidad mín.: 8 pulg. (203 mm) desde el centro del quemador
Peso	No especificado en el manual
Uso previsto	Solo en vehículos recreativos (VR, autocaravanas, caravanas)
Normas	ANSI Z21.57a-(2012) Rec/CAN1-1.16-M79 (R2011)
Garantía	Consulte el folleto de garantía proporcionado

Preguntas frecuentes - FGHWCLDABL Furrion

¿Cuál es la tensión de alimentación eléctrica necesaria?

El aparato requiere una alimentación de 12 V CC (corriente continua) con un fusible de 3 A máximo. No conecte a 120 V o 230 V.

¿Cómo encender un quemador si el encendido electrónico no funciona?

Puede usar el encendido manual: gire el botón a la posición ⬆ (arriba) y acerque una cerilla larga o un encendedor de gas cerca del quemador.

¿Por qué las llamas son amarillas o naranjas?

Llamas ligeramente naranjas pueden deberse a partículas de polvo en la tubería de gas (se vuelven azules después de unos minutos) o al aire salino en zona costera. Si son excesivamente amarillas, verifique que los orificios del quemador no estén obstruidos.

¿Puedo usar la encimera con la tapa de vidrio cerrada?

No, la tapa de vidrio debe estar abierta durante el encendido y el uso. Cerrarla mientras los quemadores están encendidos presenta riesgo de explosión.

¿Qué hacer si huelo gas?

No encienda ningún aparato, no toque los interruptores, evacúe el VR, cierre la botella de GLP, luego llame a su proveedor de gas o a los bomberos.

¿Cómo limpiar las rejillas y la superficie de porcelana?

Use agua tibia con jabón y un paño suave. Evite limpiadores abrasivos, lana de acero, lejía y amoníaco. Para derrames ácidos (limón, tomate), limpie inmediatamente.

¿Qué tipo de gas usar?

Este aparato funciona exclusivamente con gas propano líquido (GLP). No conecte a gas natural.

¿Puedo reparar yo mismo un quemador que no enciende?

Puede limpiar los orificios con una aguja fina. Si el problema persiste, llame a un técnico calificado. Cualquier reparación no autorizada anula la garantía.

¿Cuál es el tamaño máximo de las ollas utilizables?

Las ollas no deben exceder 10 pulgadas (254 mm) de diámetro y no deben superponerse a dos quemadores.

¿Cómo reemplazar el indicador LED de un botón de ajuste?

Desconecte la alimentación, retire el botón, desatornille el módulo LED, desconecte el cable, luego conecte el nuevo módulo y vuelva a atornillar. Asegúrese de que los cables no estén pellizcados.

MANUAL DE USUARIO FGHWCLDABL Furrion

Manual de instrucciones

Gracias por comprar este producto de Furrion®. Antes de usar su nuevo electrodoméstico, lea atentamente estas instrucciones. Este manual de instrucciones contiene información relativa al uso seguro, a la instalación y al mantenimiento del electrodoméstico.

Guarde este manual de instrucciones en un lugar seguro para usarlo como referencia a futuro. Esto garantizará un uso seguro y reducirá el riesgo de lesiones. Asegúrese de entregar este manual a los nuevos propietarios del electrodoméstico.

El fabricante no acepta responsabilidad por daños provocados por no seguir estas instrucciones.

ADVERTENCIA: Si no se sigue exactamente la información de este manual, puede producirse un incendio o una explosión que provoque daños materiales, lesiones personales o la muerte.

• No almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca de este o cualquier otro electrodoméstico.
• QUE DEBE HACER SI HAY OLOR A GAS:
• No intente encender ningún electrodoméstico.
• No toque ningún interruptor eléctrico.
• No utilice ningún teléfono en su casa rodante.
• Evacúe a todos los ocupantes de la casa rodante.
• Cierre la válvula del contenedor de gas o el contenedor principal.
• Llame inmediatamente a su proveedor de gas para obtener instrucciones.
• Si no puede comunicarse con su proveedor de gas, llame al departamento de bomberos.
• Haga revisar el sistema de gas y solución la fuga con un instalador cualificado, una agencia de servicio, un fabricante, un distribuidor o el proveedor de gas.

Índice

Índice 29

Explicación de los símbolos....30

Instrucciones de seguridad importantes....30

Advertencias generales de seguridad 30

Seguridad del anafe....31

Resumen del producto ....33

Instalación....33

Contenido....33

Instrucciones de corte para el armario 33

Instalación del anafe....34

Conexión de gas 35

Conexión eléctrica 35

Reemplazo de la tapa de vidrio 36

Verificación de fugas....36

Funcionamiento ....36

Encendido del anafe....37

Apagado del anafe 38

La llama del quemador....38

Control de la luz 38

Cocción lenta....38

Mantenimiento....39

Cambio de la luz LED de la perilla de control....39

Almacenamiento 40

Resolución de problemas....40

Especificaciones....41

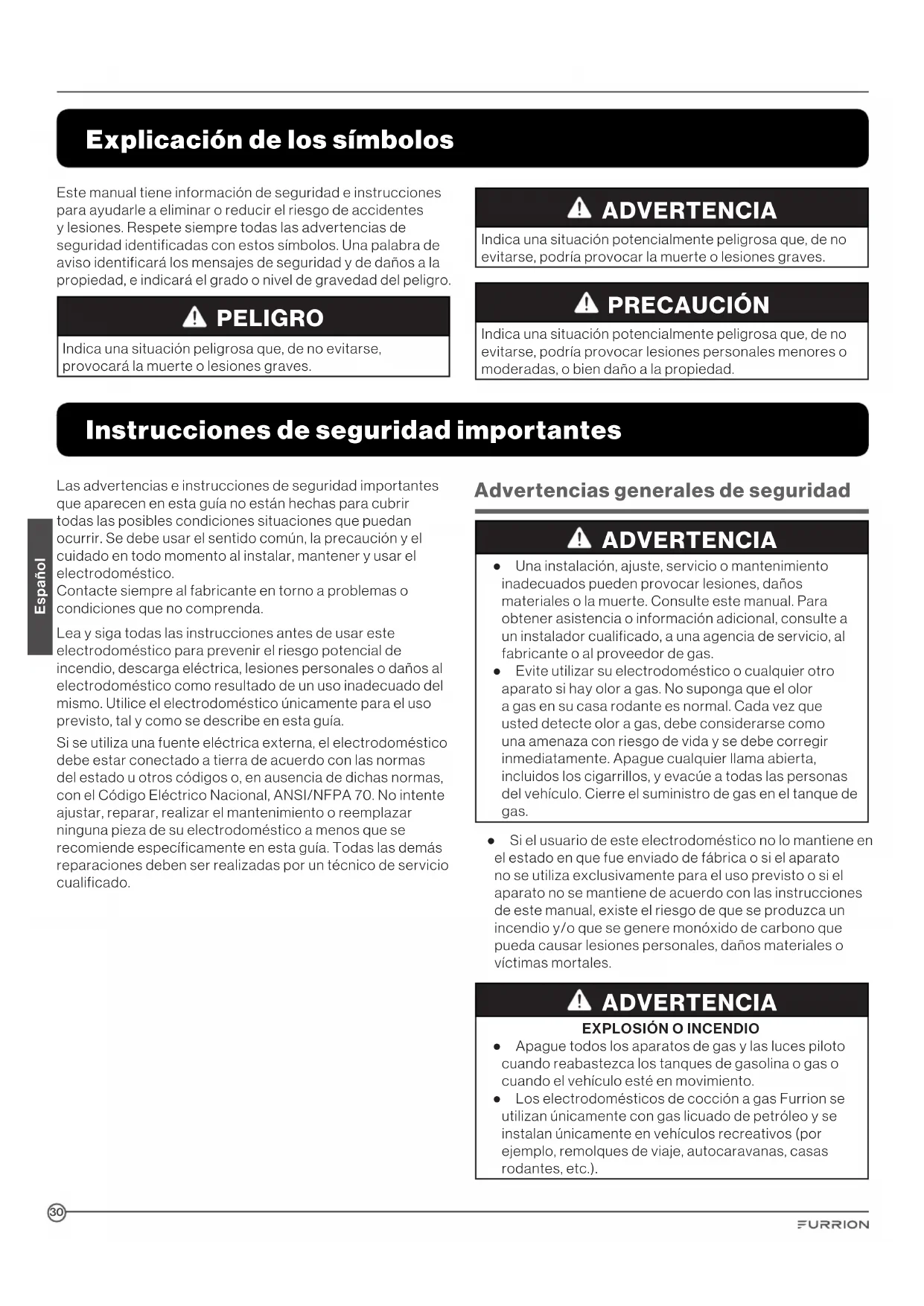

Explicación de los símbolos

Este manual tiene información de seguridad e instrucciones para ayudarle a eliminar o reducir el riesgo de accidentes y lesiones. Respete siempre todas las advertencias de seguridad identificadas con estos símbolos. Una palabra de aviso identificará los mensajes de seguridad y de daños a la propiedad, e indicará el grado o nivel de gravedad del peligro.

PELIGRO

Indica una situación peligrosa que, de no evitarse, provocará la muerte o lesiones graves.

ADVERTENCIA

Indica una situación potencialmente peligrosa que, de no evitarse, podría provocar la muerte o lesiones graves.

PRECAUCIÓN

Indica una situación potencialmente peligrosa que, de no evitarse, podría provocar lesiones personales menores o moderadas, o bien daño a la propiedad.

Instrucciones de seguridad importantes

Las advertencias e instrucciones de seguridad importantes que aparecen en esta guía no están hechas para cubrir todas las posibles condiciones situaciones que puedan ocurrir. Se debe usar el sentido común, la precaución y el cuidado en todo momento al instalar, mantener y usar el electrodoméstico.

Contacte siempre al fabricante en torno a problemas o condiciones que no comprenda.

Lea y siga todas las instrucciones antes de usar este electrodoméstico para prevenir el riesgo potencial de incendio, descarga eléctrica, lesiones personales o daños al electrodoméstico como resultado de un uso inadecuado del mismo. Utilice el electrodoméstico únicamente para el uso previsto, tal y como se describe en esta guía.

Si se utiliza una fuente eléctrica externa, el electrodoméstico debe estar conectado a tierra de acuerdo con las normas del estado u otros códigos o, en ausencia de dichas normas, con el Código Eléctrico Nacional, ANSI/NFPA 70. No intente ajustar, reparar, realizar el mantenimiento o reemplazar ninguna pieza de su electrodoméstico a menos que se recomiende específicamente en esta guía. Todas las demás reparaciones deben ser realizadas por un técnico de servicio cualificado.

Advertencias generales de seguridad

ADVERTENCIA

• Una instalación, ajuste, servicio o mantenimiento inadecuados pueden provocar lesiones, daños materiales o la muerte. Consulte este manual. Para obtener asistencia o información adicional, consulte a un instalador cualificado, a una agencia de servicio, al fabricante o al proveedor de gas.
• Evite utilizar su electrodoméstico o cualquier otro aparato si hay olor a gas. No suponga que el olor a gas en su casa rodante es normal. Cada vez que usted detecte olor a gas, debe considerarse como una amenaza con riesgo de vida y se debe corregir inmediatamente. Apague cualquier llama abierta, incluidos los cigarrillos, y evacúe a todas las personas del vehículo. Cierre el suministro de gas en el tanque de gas.

- Si el usuario de este electrodoméstico no lo mantiene en el estado en que fue enviado de fábrica o si el aparato no se utiliza exclusivamente para el uso previsto o si el aparato no se mantiene de acuerdo con las instrucciones de este manual, existe el riesgo de que se produzca un incendio y/o que se genere monóxido de carbono que pueda causar lesiones personales, daños materiales o víctimas mortales.

ADVERTENCIA

EXPLOSIÓN O INCENDIO

• Apague todos los aparatos de gas y las luces piloto cuando reabastezca los tanques de gasolina o gas o cuando el vehículo esté en movimiento.
• Los electrodomésticos de cocción a gas Furrion se utilizan únicamente con gas licuado de petróleo y se instalan únicamente en vehículos recreativos (por ejemplo, remolques de viaje, autocaravanas, casas rodantes, etc.).

ADVERTENCIA

INTOXICACIÓN POR MONÓXIDO DE CARBONO

• NO utilice la cocina o el anafe para calentar o calefaccionar el vehículo. Podría sufrir quemaduras o lesiones, provocar un incendio o agotar el oxígeno en el vehículo.

• Se debe tener una ventana o una salida de aire ligeramente abiertas mientras se use cualquier aparato de cocción. Las llamas de gas consumen oxígeno, el cual debe ser reemplazado para asegurar una combustión adecuada.

• NO almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca de este o cualquier otro electrodoméstico.

• NO utilice el electrodoméstico si está dañado o no funciona correctamente.
• Nunca intente reparar el electrodoméstico usted mismo. Cualquier reparación o instalación de este electrodoméstico debe ser realizada por un instalador cualificado, una agencia de servicio o el proveedor de gas y conforme a las instrucciones de este manual. La reparación o mantenimiento del electrodoméstico por parte de una persona o agencia de servicio no autorizada podría provocar una falla en la integridad del electrodoméstico y podría ocasionar daños materiales, lesiones graves o víctimas mortales.
• Solicite a su distribuidor que le muestre dónde se encuentra la válvula principal de cierre de gas y cómo cerrarla en caso de emergencia.
• Utilice el electrodoméstico únicamente para el uso previsto.
• Se debe enseñar a los niños que el electrodoméstico no es un juguete. No se les debe permitir jugar con los controles ni con ninguna otra parte del electrodoméstico. No permita que nadie se pare o se siente encima del electrodoméstico. Esto no sólo puede dañar el electrodoméstico, sino que también puede ocasionar lesiones personales.
• No guarde objetos de interés para los niños en armarios que estén encima o cerca del electrodoméstico. Si los niños se suben al electrodoméstico para alcanzar objetos pueden sufrir lesiones graves.
• Todas las perillas de control deben estar apagadas cuando no estén en uso. Puede haber peligro de incendio y/o sufrir quemaduras si se deja encendido accidentalmente un quemador.
• Si algún quemador se apaga (después de haberlo encendido o debido al viento), cierre todas las perillas de los quemadores y espere cinco (5) minutos antes de intentar encenderlo de nuevo.
• NO guarde materiales inflamables sobre, dentro o cerca del electrodoméstico. Cualquier vapor o gas puede crear una explosión y/o peligro de incendio.
• No use ropa holgada o de manga larga mientras utilice el electrodoméstico. Si entran en contacto con la llama abierta del quemador, podrían encenderse y causar quemaduras graves.
• Utilice únicamente paños o guantes de cocina secos para quitar los utensilios calientes. El uso de paños o guantes de cocina húmedos en superficies calientes puede

provocar quemaduras en las manos. No utilice una toalla o un paño voluminoso como guante de cocina. El paño podría entrar en contacto con la llama abierta y prenderse fuego.

• Nunca caliente un recipiente sin abrir. La acumulación de presión dentro del recipiente puede hacer que explote.
• No utilice agua para apagar incendios provocados por grasa o aceite. Nunca recoja un recipiente de cocción en llamas. Ahogue el fuego de un recipiente de cocción en llamas con una tapa u otro recipiente plano. La grasa en llamas fuera del recipiente de cocción se puede extinguir con bicarbonato de sodio o con un extintor de polvo químico seco multipropósito.
• Este electrodoméstico está diseñado para ser instalado en una estructura de armario únicamente y no está diseñado para ser instalado a la estructura del edificio.

Seguridad del anafe

• No coloque las ollas sobre la superficie del vidrio. Levante la tapa hasta la posición completamente abierta antes de encender los quemadores. Deje enfriar el anafe antes de cerrar la tapa de vidrio.
• Si el anafe está cerca de una ventana, se deben tomar las precauciones adecuadas para evitar que el viento mueva las cortinas sobre los quemadores lo cual genera un riesgo de incendio.
• Mantenga limpia el área alrededor del anafe y retire cualquier material combustible, gasolina u otros vapores y líquidos inflamables. Si no lo hace, puede provocar una explosión y/o un incendio.
• No deje a los niños solos o sin supervisión en el área donde se esté usando el anafe. Los quemadores superiores, las rejillas de los quemadores y otras áreas cercanas a los quemadores se calientan lo suficiente como para provocar quemaduras graves.
• No use ropa holgada o de manga larga mientras utilice el electrodoméstico. Si entran en contacto con la llama abierta del quemador, podrían encenderse y causar quemaduras graves.
• Utilice únicamente paños o guantes de cocina secos para quitar los utensilios calientes. El uso de paños o guantes de cocina húmedos en superficies calientes puede provocar quemaduras en las manos. No utilice una toalla o un paño voluminoso como guante de cocina. El paño podría entrar en contacto con la llama abierta y prenderse fuego.
• Nunca caliente un recipiente sin abrir. La acumulación de presión dentro del recipiente puede hacer que explote.
• Mantenga limpio el electrodoméstico. La acumulación de grasa y alimentos derramados o vertidos puede generar un riesgo de incendio.
• Gire las asas de las ollas hacia adentro o hacia atrás del anafe y fuera del alcance de las personas que pasen por delante del anafe y/o fuera del alcance de los niños. No gire las manijas hacia donde están sobre los quemadores.
• No utilice agua para apagar incendios provocados por grasa o aceite. Nunca recoja un recipiente de cocción en llamas. Ahogue el fuego de un recipiente de cocción en llamas con una tapa u otro recipiente plano. La grasa en llamas fuera del recipiente de cocción se puede extinguir con bicarbonato de sodio o con un extintor de polvo

- Nunca deje los quemadores superiores desatendidos. - Por motivos tales como corrientes de aire que podrían generarse al abrir y cerrar puertas de los armarios o puertas dentro de la casa rodante o por presiones de aire positivas o negativas que afecten a los quemadores debido a una instalación inadecuada. (Consulte la sección de instalación) El quemador podría apagarse, lo que provocaría la salida de gas hacia la casa rodante. Recuerde, el flujo de gas hacia cada quemador se controla manualmente, debe girar las perillas para encender y apagar el flujo de gas.

- Podría producirse un rebosamiento y el derrame podría inflamarse.

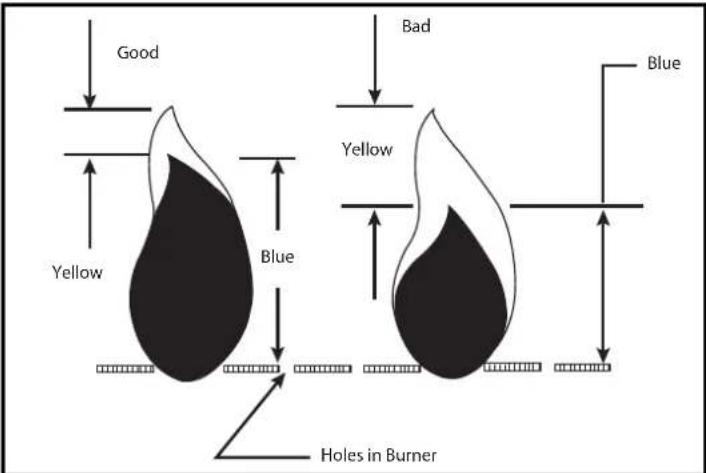

• Tamaño de la llama

– Nunca permita que la llama se extienda más allá del borde exterior del recipiente de cocción. Una llama más alta simplemente desperdicia calor y energía.
- El tamaño correcto de la llama se determina por el tamaño y el material del recipiente de cocción, lo que se está cocinando y si se está cocinando, o no, con líquidos.

• Para evitar daños en el anafe, los quemadores superiores o la rejilla superior, nunca encienda un quemador superior sin colocar un recipiente de cocción en su lugar. Los quemadores superiores, especialmente los que cuentan con ajuste fuerte, no se deben utilizar con fuego fuerte durante un periodo de tiempo prolongado. El ajuste de fuego fuerte debe utilizarse únicamente para comenzar a cocinar los alimentos o para llevar los líquidos al punto de ebullición y luego se debe reducir la llama a un ajuste más bajo para continuar la cocción. Utilice el ajuste de llama baja para mantener los alimentos calientes. Recuerde, una cocina a gas se calienta más rápido que una cocina eléctrica, por lo tanto, experimente con varios ajustes hasta que se acostumbre a cocinar con gas.
• Nunca use utensilios de cocina que sobresalgan más de una pulgada de la rejilla (tamaño máximo de los recipientes de cocción: 10" de diámetro). Nunca coloque el utensilio de cocina sobre la rejilla en dos quemadores superiores encendidos. Esto generará una acumulación

excesiva de calor que podría provocar daños a la parrilla, quemadores superiores y anafe.

• Verifique que haya suficiente suministro de gas antes de intentar encender cualquier quemador superior. El aire en la línea de suministro de gas retrasará significativamente el encendido del quemador y un quemador puede encenderse inesperadamente cuando el aire en la línea se despeje y sea reemplazado por gas, este encendido inesperado puede provocarle quemaduras. Puede entrar aire en el conducto de suministro cuando se sustituya el cilindro de gas del vehículo, durante el mantenimiento de otros electrodomésticos a gas, etc.
• NO toque los quemadores superiores, las rejillas de los quemadores ni otras áreas cercanas a los quemadores superiores durante y después de su uso. No permita que la ropa u otros materiales inflamables entren en contacto con los quemadores superiores o las áreas cercanas a los quemadores superiores hasta que hayan tenido suficiente tiempo para enfriarse.
• Asegúrese de que los utensilios que utiliza sean lo suficientemente grandes para contener alimentos y evite que rebosen y se desborden. Las salpicaduras fuertes o los derrames que queden en el anafe pueden encenderse y provocarle quemaduras.
• Asegúrese de que los utensilios de cocina de vidrio sean seguros para su uso en el anafe. Solo ciertos tipos de utensilios de vidrio son adecuados para utilizarse en la superficie o en los quemadores superiores sin romperse debido a los cambios repentinos de temperatura.
• La grasa es inflamable. Nunca permita que se acumule grasa alrededor de los quemadores superiores o en la superficie del anafe. Limpie los derrames inmediatamente.
• Tenga cuidado al encender un quemador superior a mano. Si el quemador se enciende inesperadamente o si su mano está cerca del quemador, usted puede sufrir quemaduras.
• NO deje caer bandejas sobre la superficie esmaltada. El esmalte puede agrietarse o astillarse.
• NO deje un utensilio vacío, o uno que haya hervido hasta secarse, en un quemador superior caliente. El utensilio podría sobrecalentarse y se podría dañar el utensilio o la cocina.

Resumen del producto

1	Tapa de vidrio
2	Rejilla
3	Perilla de ignición
4	Perillas de control de los quemadores
5	Interruptor de la luz
6	Quemador del anafe

Instalación

ADVERTENCIA

INCENDIO, EXPLOSIÓN, LESIÓN POR QUEMADURAS, INTOXICACIÓN POR MONÓXIDO DE CARBONO

• El electrodoméstico de cocina debe estar completamente separado y/o aislado de otros dispositivos que muevan o consuman aire, tales como, aunque no exclusivamente, calderas, hornos de microondas, secadoras de ropa, ventiladores de enfriamiento y puertas o cajones en armarios comunes. Si no lo hace, el suministro de aire de combustión del electrodoméstico se verá afectado por la creación de una corriente de aire negativa o positiva.
• La CORRIENTE DE AIRE NEGATIVA causada por electrodomésticos que mueven aire puede hacer que la llama del quemador superior descienda hacia o dentro del anafe y que provoque daños en el anafe, peligro de sufrir quemaduras, posibilidad de explosión y/o acumulación de monóxido de carbono.
• La CORRIENTE DE AIRE NEGATIVA puede apagar la llama del quemador superior durante el uso y provocar una explosión y/o peligro de incendio y/o lesiones a los ocupantes del vehículo.
• NO opere el electrodoméstico en condiciones de viento excesivo, ya que esto puede causar una corriente de aire negativa o positiva.

ADVERTENCIA

La instalación de este electrodoméstico se debe ejecutar siguiendo las instrucciones indicadas en este manual. Ningún agente, representante o empleado de Furrion u otras personas tienen la autoridad de cambiar, modificar o anular lo indicado en las instrucciones de este manual.

La instalación debe cumplir con las normas locales o, en caso de no existir una reglamentación específica, consulte la última edición de las siguientes normas:

En los Estados Unidos:

a. Norma para vehículos recreativos NFPA 1192
b. Código Nacional de Gas Combustible ANSI Z223.1/NFPA 54

En Canadá, la instalación debe cumplir con:

a. Norma CAN/CSA Z-240.4.2-08, Requisitos de instalación para equipos y electrodomésticos a gas propano en vehículos recreativos.
b. Todos los códigos y regulaciones locales aplicables.

Contenido

Asegúrese de que todos los artículos siguientes estén incluidos en el empaque. Si alguno de estos elementos está dañado o no viene incluido en el empaque, contacte al punto de venta donde adquirió el producto.

• 1 Cocina con horno y anafe
• 2 Rejillas del anafe
• 1 Manual de instrucciones
• 1 Folleto de garantía

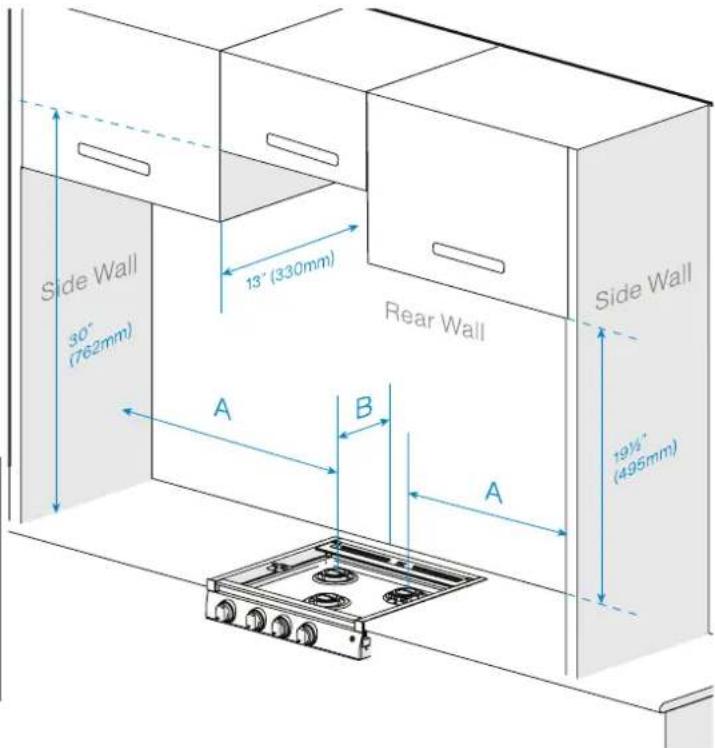

Instrucciones de corte para el armario

Para el funcionamiento correcto de su aparato de cocción, los armarios deben estar correctamente construidos y a escuadra con respecto a la parte superior de la encimera y a la parte frontal del armario.

Para que el electrodoméstico funcione correctamente, el armario debe estar nivelado y la parte inferior del electrodoméstico debe estar apoyada.

NOTAS: Cuando planifique el lugar de instalación, tenga en cuenta las cortinas u otros materiales combustibles instalados alrededor del electrodoméstico para no generar un riesgo de incendio.

La distancias horizontales mínimas desde los laterales y parte posterior del electrodoméstico hasta las paredes combustibles verticales adyacentes que se extienden por

encima del panel superior son las siguientes:

Objeto Dimensiones

A 71⁄4 " Mín. (184 mm Mín.)

B 8" min. (203 mm min.)

NOTA: Estas distancias se deben medir desde el centro del quemador del electrodoméstico.

La distancia vertical mínima con respecto al material combustible por encima de la superficie de cocción es de 30" (762 mm), siempre y cuando la construcción superior no se extienda 13" (330 mm) desde la pared trasera.

NOTA: Si instala una campana de cocina o una combinación de campana con microondas encima del anafe, siga las instrucciones de instalación de la campana de cocina o de la combinación de campana con microondas para respetar las distancias de separación encima de la superficie de cocción.

Tabla de dimensiones de corte del armario y la encimera:

Instalación del anafe

Cuando el armario haya sido preparado de acuerdo con las dimensiones especificadas y la línea de gas esté en su lugar:

1. Retire el anafe de la caja de cartón y colóquelo en una superficie plana. Retire los materiales del embalaje.
2. Sostenga el separador y tire hacia arriba para liberar la unidad que conforma la cubierta superior de vidrio del anafe. (Fig. 1)

1. Presione un poco y levante para retirar la tapa de vidrio del anafe. (Fig. 2)

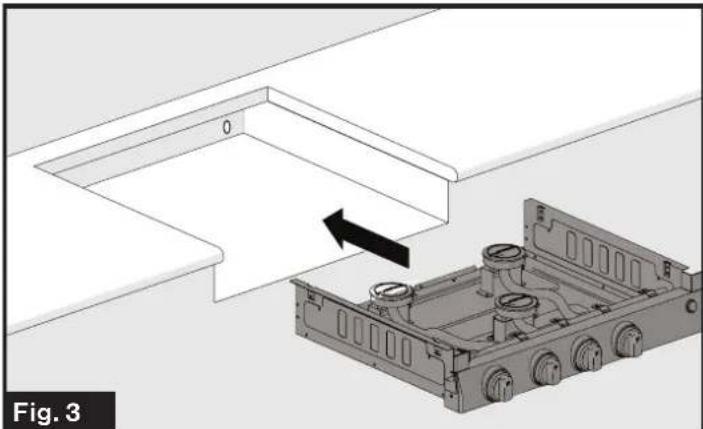

1. Deslice el anafe en la abertura del armario. Verifique que el anafe esté nivelado de lado a lado y de adelante hacia atrás. (Fig. 3)

1. Atornille el anafe en la abertura del armario en el lateral izquierdo y derecho con los cuatro tornillos autorroscantes (2 tornillos en cada lado). (Fig. 4)

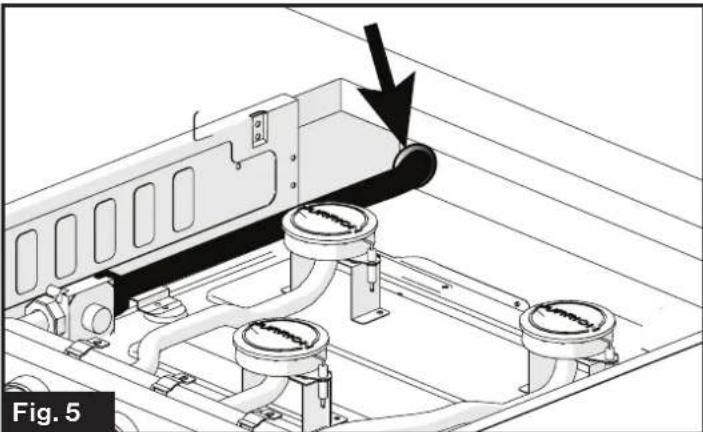

La tubería de suministro de gas debe instalarse manteniendo una separación de las cuchillas que puedan entrar en contacto o corten las líneas de gas.

Conecte una tubería de suministro de propano con una conexión de rosca hembra de 3/8" al anafe en la esquina superior izquierda trasera del armario. (Fig. 5) Apriete la unión de la tubería de gas al anafe con 2 llaves.

IMPORTANTE: Deje un espacio adecuado alrededor de la tubería de suministro de gas en caso de que haya alguna curva o se dañe durante la instalación. Asegúrese de que la tubería de suministro de gas no pueda entrar en contacto con ninguna pieza móvil después de su instalación. Asegúrese de que todas las aberturas en el armario alrededor de la tubería de gas estén selladas en el momento de la instalación.

• Conectar únicamente a una fuente de 12 V CC.
• NO conectar a un circuito con fusibles de más de 3 amperios.
• NO realizar una Prueba de Resistencia Dieléctrica de Alto Potencial a menos que el sistema de encendido electrónico haya sido desconectado.

Conecte el cable positivo de suministro de 12 V al cable negro de 12 V del anafe y el cable negativo de suministro de 12 V al cable blanco de 12 V del anafe. (Fig. 6)

NOTA: Asegúrese de conectar los cables con la polaridad correcta. Negro es "+" y Blanco es "-".

Reemplazo de la tapa de vidrio

1. Oriente las pestañas de instalación de la tapa superior de vidrio de forma alineada con las ranuras del anafe y colóquela sobre el anafe. (Fig. 7)

1. Presione la parte trasera de la cubierta superior de vidrio hasta que oiga un clic. La tapa superior de cristal ahora queda fija en su lugar. (Fig. 8 y Fig. 9)

Español

Verificación de fugas

ADVERTENCIA

INCENDIO O EXPLOSIÓN

• Apaguen todas las llamas abiertas.
• NUNCA realice una prueba de fugas cuando esté fumando. Nunca use una llama.
• No utilice el electrodoméstico hasta que la conexión haya sido probada y no tenga fugas.
• Para realizar la prueba de presión/fugas utilice entre 11 y 13,8 c.a.

ADVERTENCIA

• Se pueden producir fugas de gas en su sistema y generar en una situación peligrosa. Realice siempre una prueba de fugas para detectar posibles fugas de acuerdo con las instrucciones del fabricante después de la instalación y antes del funcionamiento.

• Las fugas de gas pueden no ser detectadas solo por el olor. Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.

• Asegúrese de que todas las perillas de control estén en la posición OFF (apagado).

• Aplique un líquido de detección de fugas de gas a las conexiones. Cualquier fuga de gas será indicada con burbujas.
• Si se detecta una fuga de gas, apriete la junta suelta o reemplace la pieza defectuosa con una pieza de repuesto recomendada por un distribuidor autorizado de Furrion.

Funcionamiento

ADVERTENCIA

Mantenga los brazos y la cara alejados de la parte directamente encima del área de cocción mientras use el electrodoméstico.

! PELIGRO

• La tapa superior de vidrio debe mantenerse abierta cuando se encienda y se utilice el anafe.
• No intente encender más de un quemador a la vez.

Encendido del anafe

Antes de encenderlo, compruebe y asegúrese de que todas las perillas de control estén en la posición OFF (apagado). Asegúrese de que la válvula principal del tanque de gas esté abierta.

Encendido estándar:

1. Levante para abrir la tapa de vidrio del anafe. (Fig. 10) La tapa superior de vidrio debe mantenerse abierta cuando se encienda y se utilice la placa de cocción.

1. Presione y gire la perilla de control del quemador correspondiente en sentido contrario a las agujas del reloj hasta la posición (Fig. 11)

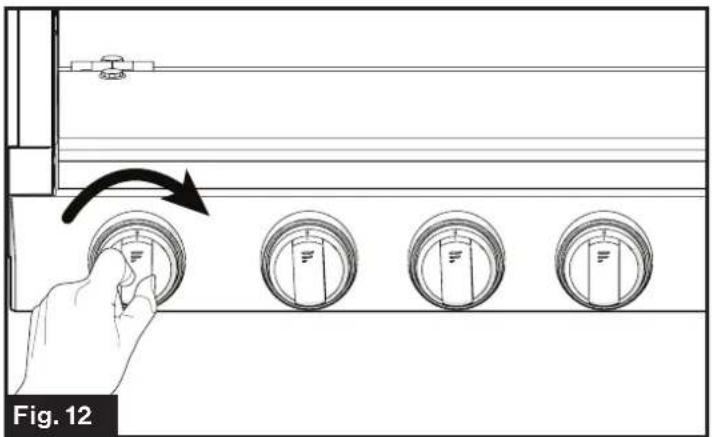

1. Mantenga presionada la perilla de control del quemador y gire la perilla de encendido hacia la derecha repetidamente hasta que el quemador se encienda. (Fig. 12)

1. Una vez encendido el quemador del anafe, mantenga el botón de encendido presionado durante unos 5 segundos hasta que la llama se estabilice.
2. Gire la perilla de control del quemador para ajustar la llama al nivel deseado.
3. Repita los pasos 2 y 5 para encender los otros quemadores según sea necesario.

Si el quemador no se enciende

En caso de que no se encienda el quemador dentro de los 5 segundos, gire inmediatamente la perilla de control en el sentido de las agujas del reloj hasta la posición OFF (apagado). Espere al menos 5 minutos y repita el procedimiento de encendido. Si aun así no se enciende, utilice un encendedor de gas o un fósforo para encender el quemador. Consulte la sección 'Encendido manual'.

Encendido manual:

ADVERTENCIA

Tenga cuidado al encender los quemadores a mano. Si el quemador se enciende inesperadamente o si tiene la mano cerca del quemador, puede sufrir quemaduras.

En caso de que el quemador no se encienda con el encendido estándar, puede encenderlo manualmente siguiendo los pasos que se indican a continuación:

1. Gire la perilla de control del quemador correspondiente en sentido contrario a las agujas del reloj hasta la posición (Fig. 13)

1. Encienda y coloque inmediatamente un fósforo largo de madera o un encendedor de gas cerca del quemador para encenderlo. (Fig. 14)

1. Repita los pasos 1 y 2 para encender los otros quemadores según sea necesario.

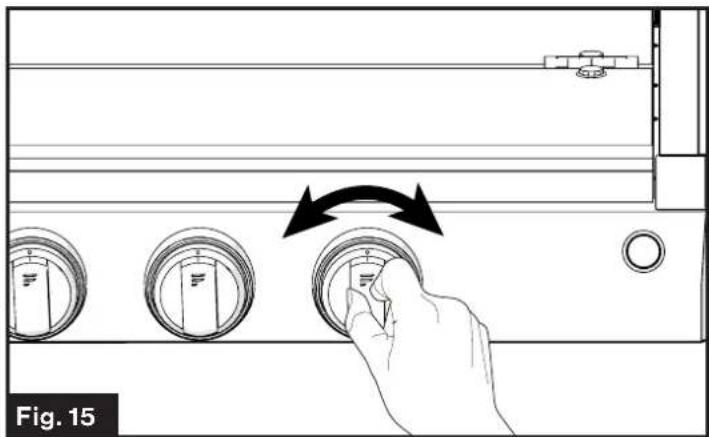

2. Gire la perilla de control del quemador para ajustar la llama al nivel deseado. (Fig. 15)

Si se apaga la llama

ADVERTENCIA

¡Peligro de incendio!

Si la llama se apaga accidentalmente, se producirá una fuga de gas. Nunca deje el quemador de gas desatendido durante el funcionamiento. Asegúrese de que no haya corrientes de aire que puedan afectar a la llama del quemador.

Gire inmediatamente la perilla de control hasta la posición OFF (apagado). Espere al menos 5 minutos y vuelva a encender el quemador.

Apagado del anafe

ADVERTENCIA

Siempre cierre la válvula del tanque de gas cuando esté repostando o en viaje.

Para apagar los quemadores del anafe, gire las perillas de control en el sentido de las agujas del reloj hasta la posición OFF (apagado).

La llama del quemador

Las llamas deben verse similares al ejemplo de llama correcta que se muestra en el diagrama a continuación.

Una llama correcta debería ser azul con una punta amarilla. Algunas puntas amarillas en llamas de hasta 1" (25,4 mm) de longitud son aceptables siempre y cuando no aparezcan depósitos de carbón u hollín.

Si las llamas son excesivamente amarillas e irregulares, es posible que el residuo de aceite no se queme por completo, o que el tubo de venturi esté obstruido o que no esté colocado correctamente sobre los orificios.

Control de la luz

Posición Significado

I	Todas las luces de la perilla de control están encendidas
O	Todas las luces están apagadas

Cocción lenta

La potencia de los quemadores laterales es menor que la del quemador central, se recomienda que utilice los quemadores laterales para una cocción lenta.

Mantenimiento

- Asegúrese de que todas las perillas de control estén apagadas y de que el electrodoméstico esté frío antes de limpiarlo.

- Asegúrese de que todas las superficies, las rejillas de los quemadores y los quemadores del electrodoméstico estén frios antes de limpiarlos o desmontarlos.

- NO utilice blanqueador ni removedores de óxido en el anafe o en las rejillas de los quemadores.

- NO obstruya el flujo de aire de combustión y ventilación.

- Mantenga los materiales combustibles, gasolina y otros vapores y líquidos inflamables fuera del el área del electrodoméstico.

- Nunca utilice un cepillo de alambre u objeto metálico para limpiar las aberturas u orificios del quemador. El cepillo puede "desprender" cerdas que pueden alojarse en el orificio o las aberturas del quemador y causar un incendio o una explosión.

- Limpie todas las superficies tan pronto como sea posible después de los derrames por ebullición o vertidos.

- Utilice agua tibia jabonosa solo para limpiar las rejillas del quemador, el anafe, las superficies pintadas, las superficies esmaltadas, las superficies de acero inoxidable y las piezas de plástico de su cocina. No utilice limpiadores de grano o ácidos. No utilice limpiadores con amoníaco, los limpiadores de este tipo son corrosivos y podrían dañar los componentes de la cocina.

- NO use lana de acero, o limpiadores abrasivos, o limpiadores de tipo ácido como blanqueador de cloro en el anafe o sistemas de rejillas. Dañarán su horno o anafe. Utilice únicamente esponjas de limpieza de plástico no abrasivo.

- NO permita que los alimentos que contengan ácidos (como jugo de limón, tomate o vinagre) permanezcan en las superficies pintadas o de porcelana. Los ácidos pueden eliminar el acabado brillante. Limpie los derrames de huevos cuando el anafe esté frio.

- NO lave las superficies de porcelana cuando estén calientes. Deje que estas superficies se enfríen antes de limpiar. Podría sufrir quemaduras o la porcelana podría quebrarse.

- Se producirán picaduras y decoloración si se permite que los derrames permanezcan durante un período de tiempo cualquiera en el acero inoxidable.

- NO permita que los derrames permanezcan en las tapas del quemador. Las tapas podrían mancharse de forma permanente.

- Cuando limpie alrededor de los quemadores, tenga cuidado de no dañar el electrodo (si lo tiene incluido). Si engancha el electrodo de encendido metálico con una esponja o un paño, podría dañarlo o romperlo. Si esto ocurre, el quemador no se encenderá.

Cambio de la luz LED de la perilla de control

1. Desconecte el horno de la alimentación eléctrica con el interruptor que se utiliza para conectar el electrodoméstico a la red eléctrica, o desenchufe el electrodoméstico si tiene acceso al enchufe.

2. Sujete y tire de la perilla de control con la luz LED rota. (Fig. 16)

1. Retire los dos tornillos que sujetan la luz LED con un destornillador Phillips. (Fig. 17)

1. Retire la unidad de LED y desconecte el cable de la base de la unidad de LED. (Fig. 18)

1. Enchufe el conector del cableado en la nueva unidad de LED.

2. Vuelva a ajustar la unidad de LED en la consola con los 2 tornillos que se quitaron en el paso 3. Asegúrese de no pellizar los cables durante este proceso.

3. Vuelva a colocar la perilla de control alineando el vástago del control en la abertura de la carcasa de la perilla de control y empújela hasta que vuelva a su posición.

Almacenamiento

Seque todas las superficies y la caja del quemador, luego rocie las superficies con una sustancia de aceite de cocina para evitar que la superficie se oxide durante el almacenamiento a largo plazo. Limpie la capa de aceite antes de volver a utilizarlo.

Resolución de problemas

Antes de llamar al servicio técnico, revise esta lista. Puede ahorrarle tiempo y dinero. Esta lista incluye experiencias comunes que no son el resultado de mano de obra o material defectuoso en su electrodoméstico.

Problema Posible causa/solución
Los quemadores de la superficie no se encienden	La perilla de control de la superficie no se ha girado completamente a su posición. Presione y gire la perilla de control de superficie a la posición hasta que el quemador se encienda y luego gire la perilla hasta lograr el tamaño de llama deseado.
	Asegúrese de que la válvula de suministro de gas esté abierta.
	Los orificios o ranuras del quemador están obstruidos. Con el quemador apagado, utilice un alambre o una aguja de calibre pequeño para limpiar los orificios o las ranuras.
	Nivel bajo de suministro de gas en el cilindro.
La llama del quemador de superficie está encendida por la mitad	Hay humedad en el quemador, seque bien el quemador.
	Los orificios o ranuras del quemador están obstruidos. Con el quemador apagado, limpie los orificios o las ranuras con un alambre o una aguja de calibre pequeño.
	Ha quedado humedad después de la limpieza. Airee la llama ligeramente y deje que el quemador funcione hasta que la llama esté completa. Seque bien los quemadores.
La llama del quemador de superficie es naranja	Hay partículas de polvo en la línea principal. Deje que el quemador funcione unos minutos hasta que la llama se vuelva azul.
	En las zonas costeras, es inevitable que la llama esté ligeramente anaranjada debido al aire salino.

Especificaciones

Especificaciones técnicas
Potencia opcional	Potencia de gas
BTU/HR	Quemador izquierdo y derecho: 6500 BTU
	Quemador frontal: 8000 BTU
Combustible / alimentación	Propano
Presión de entrada	10" c.a. mín. a 13,8" c.a. máx.
Entrada de alimentación	12 V CC < 2 Amp.

Este electrodoméstico cumple con las siguientes normativas: ANSI Z21.57a-(2012) Rec / CAN1-1.16-M79 (R2011)

©2007-2019 Furrion Ltd. Furrion® y el logotipo de Furrion y son marcas comerciales con licencia de uso de Furrion Ltd. y están registradas en los Estados Unidos y en otros países.

Pat. D839,038

www.furrion.com
