MANUAL DE USUARIO CBC63 Aukey

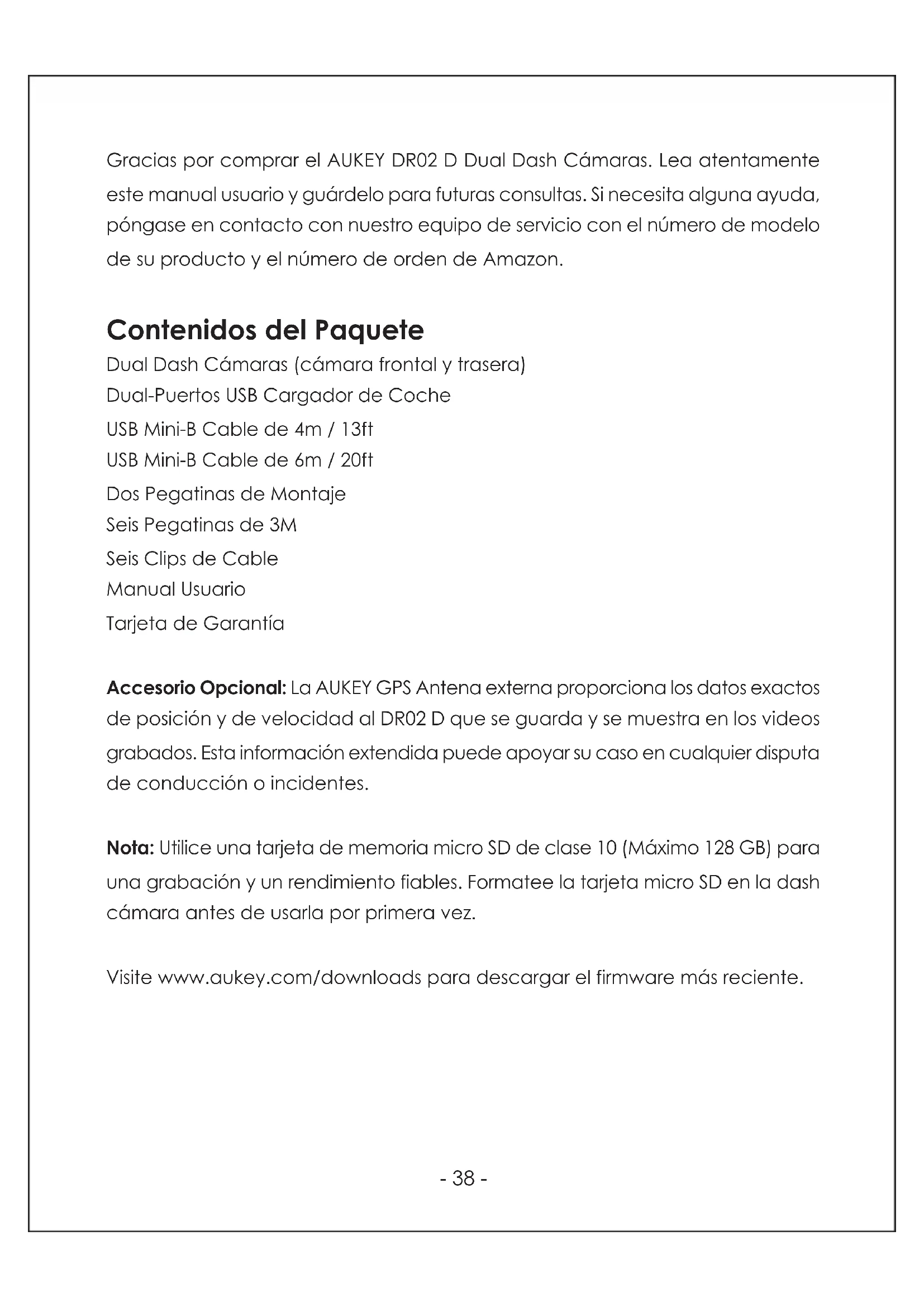

Gracias por comprar el AUKEY DR02 D Dual Dash Cámaras. Lea atentamente este manual usuario y guárdelo para futuras consultas. Si necesita alguna ayuda, póngase en contacto con nuestro equipo de servicio con el número de modelo de su producto y el número de orden de Amazon.

Contenidos del Paquete

Dual Dash Cámaras (cámara frontal y trasera)

Dual-Puertos USB Cargador de Coche

USB Mini-B Cable de 4m / 13ft

USB Mini-B Cable de 6m / 20ft

Dos Pegatinas de Montaje

Seis Pegatinas de 3M

Seis Clips de Cable

Manual Usuario

Tarjeta de Garantía

Accesorio Opcional: La AUKEY GPS Antena externa proporciona los datos exactos de posición y de velocidad al DR02 D que se guarda y se muestra en los videos grabados. Esta información extendida puede apoyar su caso en cualquier disputa de conducción o incidentes.

Nota: Utilice una tarjeta de memoria micro SD de clase 10 (Máximo 128 GB) para una grabación y un rendimiento fiables. Formatee la tarjeta micro SD en la dash cámara antes de usarla por primera vez.

Visite www.aukey.com/downloads para descargar el firmware más reciente.

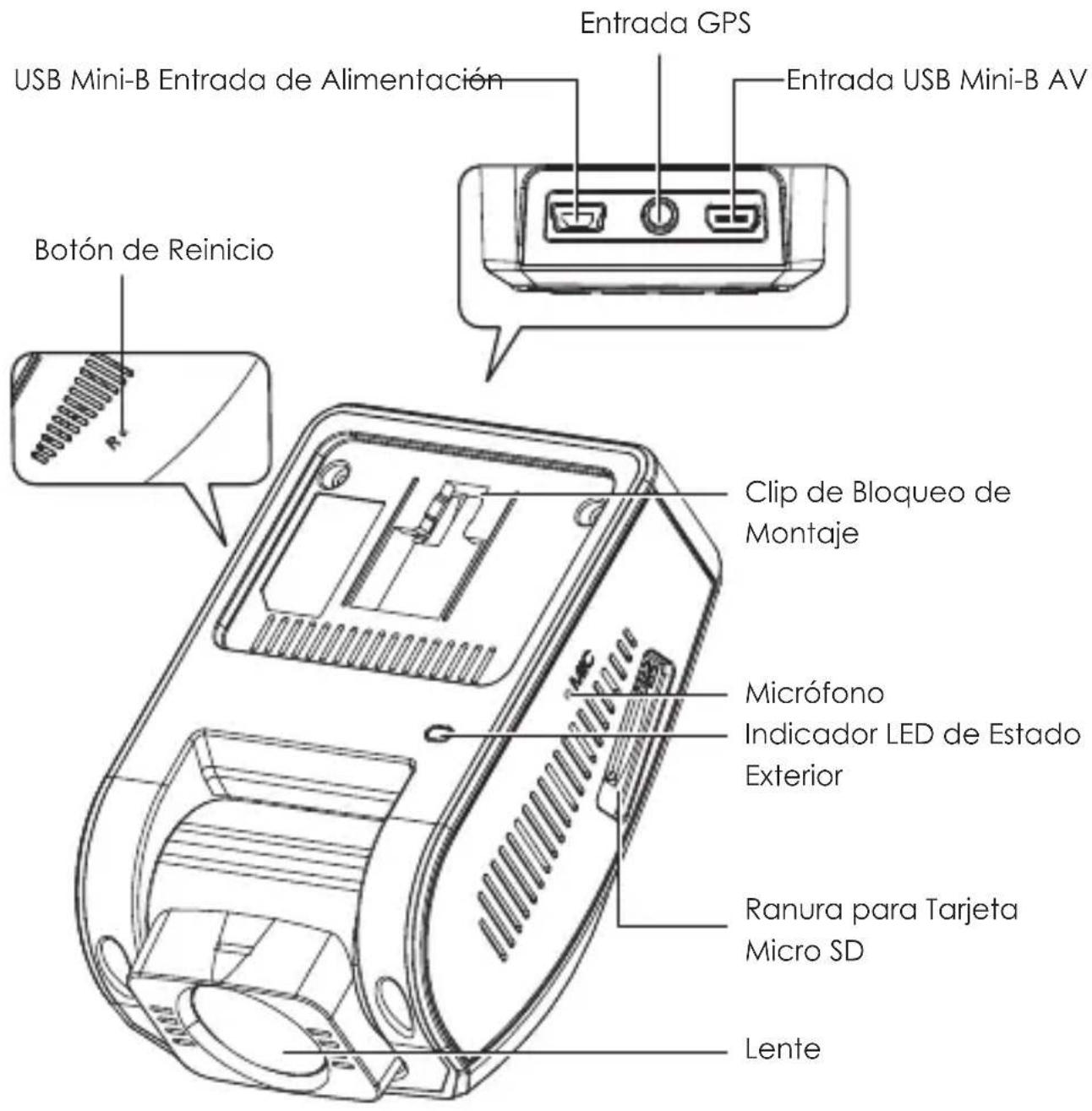

Diagrama del Producto Cámara Frontal

USB Mini-B Entrada de Alimentación Botón de Reinicio Entrada GPS Entrada USB Mini-B AV Clip de Bloqueo de Montaje Micrófono Indicador LED de Estado Exterior Ranura para Tarjeta Micro SD Lente

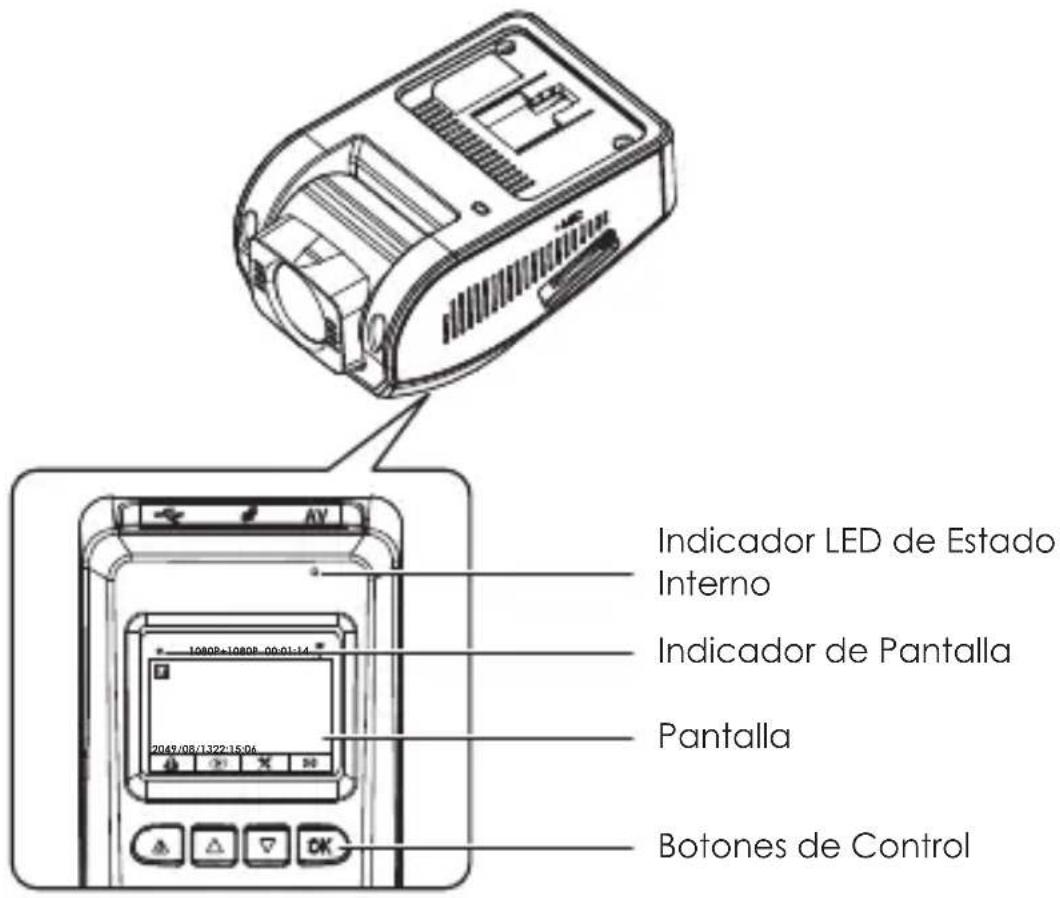

Indicador LED de Estado Interno Indicador de Pantalla Pantalla Botones de Control

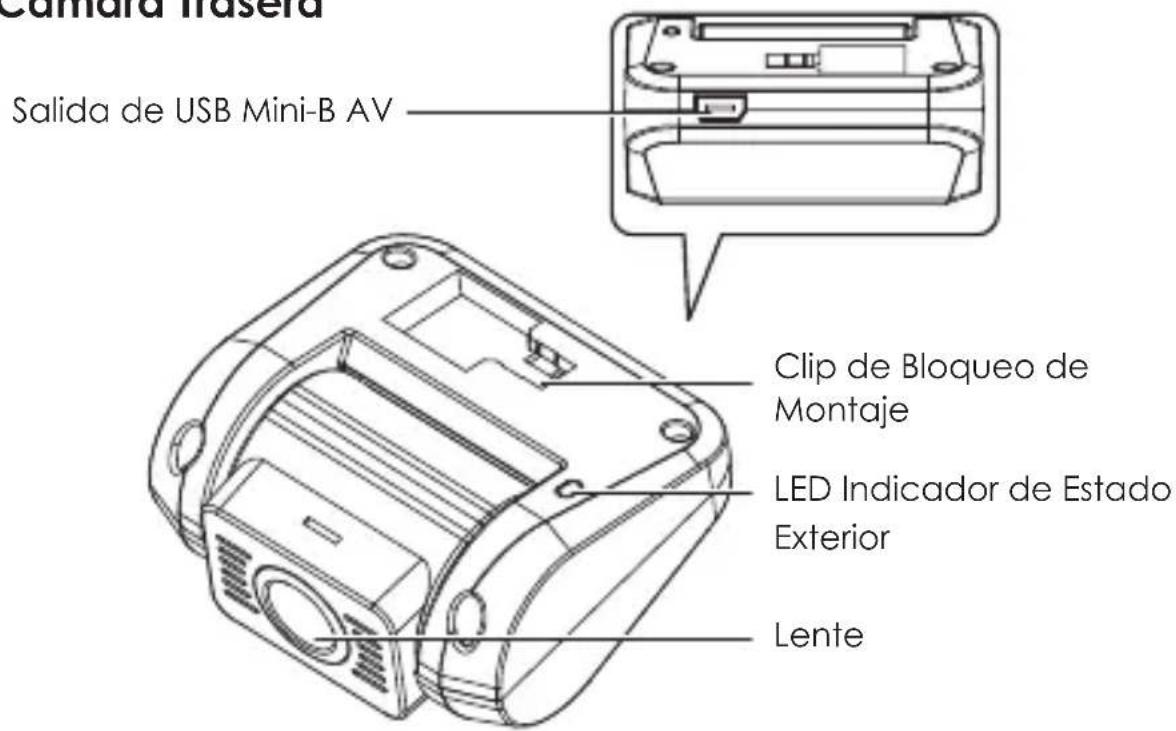

Cámara Trasera

Candara fraserda Salida de USB Mini-B AV Clip de Bloqueo de Montaje LED Indicador de Estado Exterior Lente

Especificaciones

Modelo	DR02 D
Sensor de Imagen	Sony Exmor IMX323 CMOS Sensor de 2,3 megapíxeles
CPU	NT96663
Pantalla	1,5" LCD
Punto de Vista	Cámara frontal: 170°Cámara trasera: 152°
Abertura	Cámara frontal : f/1.8Cámara traser: f/2.0
Valor de Exposición	-1.0, -2/3, -1/3, +0.0, +1/3, +2/3, +1.0
Recording Resolutions	Dual Cámaras: 1080p (30fps)Sólo cámara frontal: 1080p (30fps), 720p (60fps), 720p (30fps), WVGA, VGA
Formato de Imagen	JPEG
Grabación de Sonido	Encendido / Apagado
Modos de Grabación	Bucle, Detección de Movimiento, Tiempo Transcurrido y Grabación de Emergencia
Sensibilidad del Sensor de Gravedad	Sensibilidad Baja / Media / Alta
Tarjeta Micro SD	Clase 10 o Superior, 128GB Máximo
Entrada	DC 5V 1A-2A
Temperatura de Funcionamiento	-30°C – 75°C (-22°F – 167°F)
Materiales	ABS, PC, Vaso
Dimensiones	Cámara frontal: 77 x 51 x 37mm / 3 "x 2" x 1,45"Cámara trasera: 54 x 50 x 28mm / 2,1" x 2" x 1,1"

Indicador LED de Estado Interno Indicador de Pantalla Pantalla Botones de Control

Cámara Trasera

Candara fraserda Salida de USB Mini-B AV Clip de Bloqueo de Montaje LED Indicador de Estado Exterior Lente

LED Indicadores del Sistema

Hay cuatro indicadores en total. Cada unidad de cámara tiene un indicador LED que orienta hacia la afuera (para que otros sepan que tiene cámaras activas). La cámara delantera tiene un indicador LED que orienta hacia el dentro y un indicador en la pantalla (ambos para su referencia). Los LED indicadores que orienta hacia afuera de las ambas cámaras se pueden apagar si desea que el sistema de la cámara de trazos sea menos visible para las personas exteriores. Vaya a Setup> Detect Led> seleccione Off> pulse OK.

Indicadores LED Exteriores de Estado	Indicadores LED Interno de Estado	Indicador de la Pantalla	Sentido
Verde Solido	Verde Solido	Apagado	Encendido; Sin grabar
Verde Intermitente	Verde Intermitente	Rojo Intermitente	Encendido; grabando

Nota: En el modo de detección de movimiento, sólo el indicador LED interno estará encendido en el modo de espera. Una vez que se esté detectado el movimiento, todos los indicadores operarán igual que la grabación normal.

Botones de Control

Botón Modo de Grabación		Lista de Reproducción & Menú de Configuración	Modo de Reproducción
	Entrar en modo de grabación emergencia	Volver al menú anterior	Volver a la lista de reproducción / Stop
	Ver lista de reproducción (pulse brevemente) Activar / desactivar la grabación de audio (pulse largamente)	Mover hacia arriba	Eliminar / Retroceder
	Abrir el menú de configuración (pulsa brevemente) Toma una foto (pulse largamente)	Mover hacia abajo	Bloquear & Desbloquear / Avanzarrápidamente
	Cambiar la vista d pantalla y apagar la pantalla	Entrar / Confirmar	Reproducir / Pausar
Botón de Reinicio	Pulse brevemente para reiniciar el dispositivo (esto no afectará a los archivos guardados)

Nota: Se existe una pausa breve para guardar la grabación actual antes de entrar en la lista de reproducir o la configuración de menú

Hay tres opciones de visualización de la pantalla-Dual vista, cámara frontal y cámara trasera. Cuando la cámara está encendida, presione el botón OK para cambiar de las vistas o apagar la pantalla (la grabación continúa). El ajuste 'Screen Saver' también se puede usar para apagar automáticamente la pantalla después de 1 o 3 minutos.

Uso de Una Tarjeta Micro SD

La cámara no incluye el almacenamiento interno y se requiere una tarjeta micro SD( la de clase 10 se recomentado y se soporta el máximo 128GB) para funcionar. Una tarjeta micro SD de 128 GB se debe almacenar alrededor de 20 horas de grabaciones de 1080p. Se utilice una tarjeta de marca de alta calidad para una máxima fiabilidad. Inserte una tarjeta micro SD en la ranura para tarjeta micro SD de la cámara frontal. Luego, formáteela (opción 'Format' en Dash Camera 'Setup') para preparar la tarjeta para su primer uso en la cámara de trazos, cuando la cámara se esté encendida . El formateo borrará permanentemente todos los datos de la tarjeta micro SD. Para obtener el más mejor rendimiento, formatee periódicamente (despuésde realizar las copias de seguridad de los archivos importantes). 'Format Warning' en 'Settings' se puede encender para recordarle hacer esto.

Instalación & Encendido / Apagado

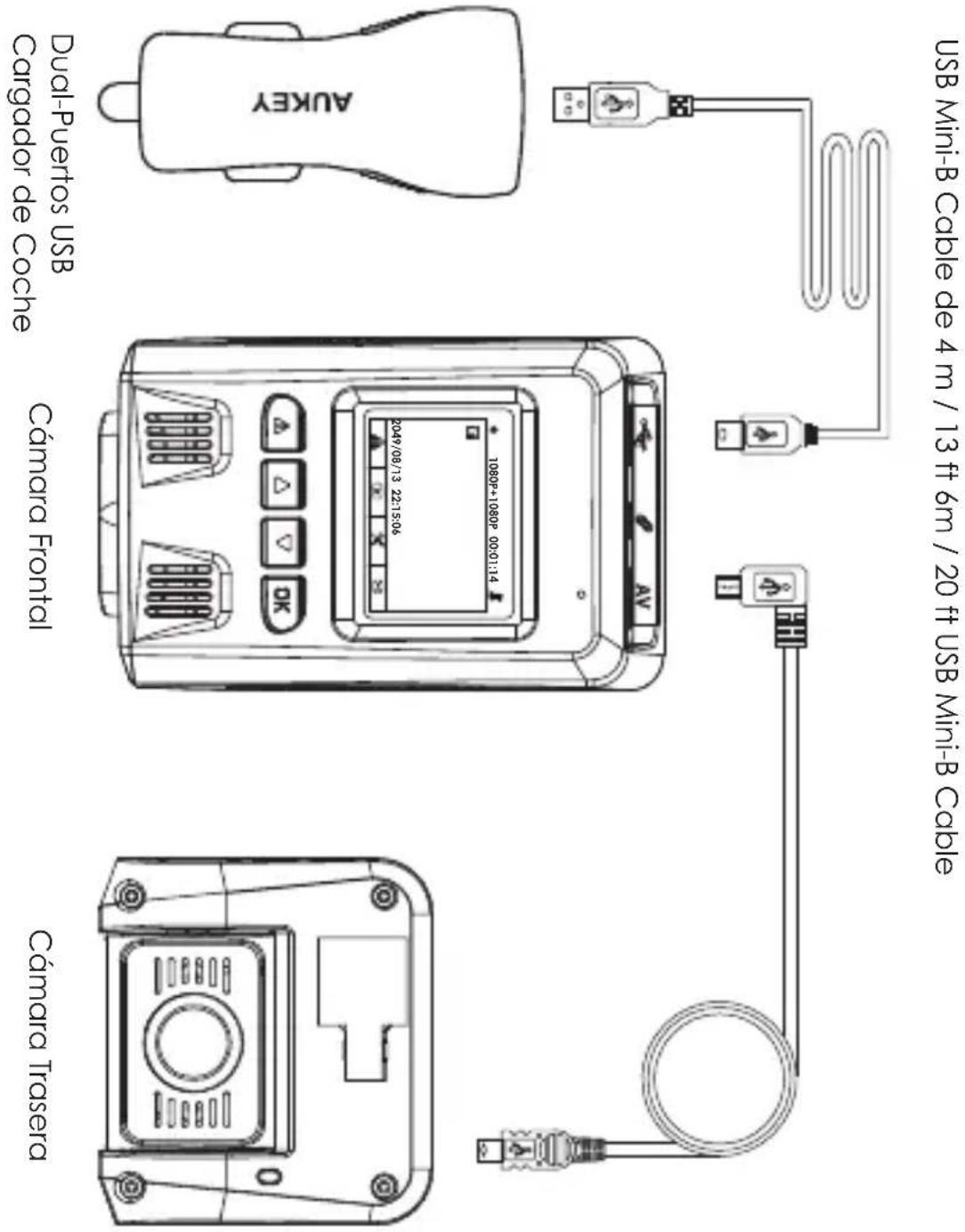

El siguiente diagrama muestra las partes y la forma exacta en que se deben conectar los cables. Es posible que desee conectar y probar el sistema de la dash cámara antes de la instalación adecuada y de largo plazo en su vehículo. Para realizar las pruebas cómodas en su hogar, se puede utilizar un banco de alimentación o un cargador de pared con un puerto USB de 1A o 2A en lugar del cargador de coche.

Dual-Puertos USB Cargador de Coche Cámara Frontal Cámara Trasera AUXER USB Mini-B Cable de 4 m / 13 ft 6m / 20 ft USB Mini-B Cable 1080P+1080P 00:01:14 2049/08/13 22:15:06 AV USB Mini-B Cable de 4 m / 13 ft 6m / 20 ft USB Mini-B Cable

1. Para un rendimiento óptimo, instale la AUKEY DR02 D cámara frontal / trasera en el centro superior de su parabrisas frontal / trasero, mirando hacia delante / atrás. La dirección de la lente se puede ajustar hacia la arriba y el abajo
2. Utilice el Cable Mini-B de 6m / 20ft (con un conector en forma de L en un extremo) para conectar las dos cámaras. El conector mini-B en forma de L se conecta en la entrada Mini-B AV de la cámara frontal y el otro extremo en la salida Mini-B AV de la cámara trasera
3. Conecte el Cable USB Mini-B de 4m / 13ft (con un conector USB-A estándar en un extremo) a uno de los puertos del cargador del coche y a la entrada de alimentación Mini-B de la cámara frontal

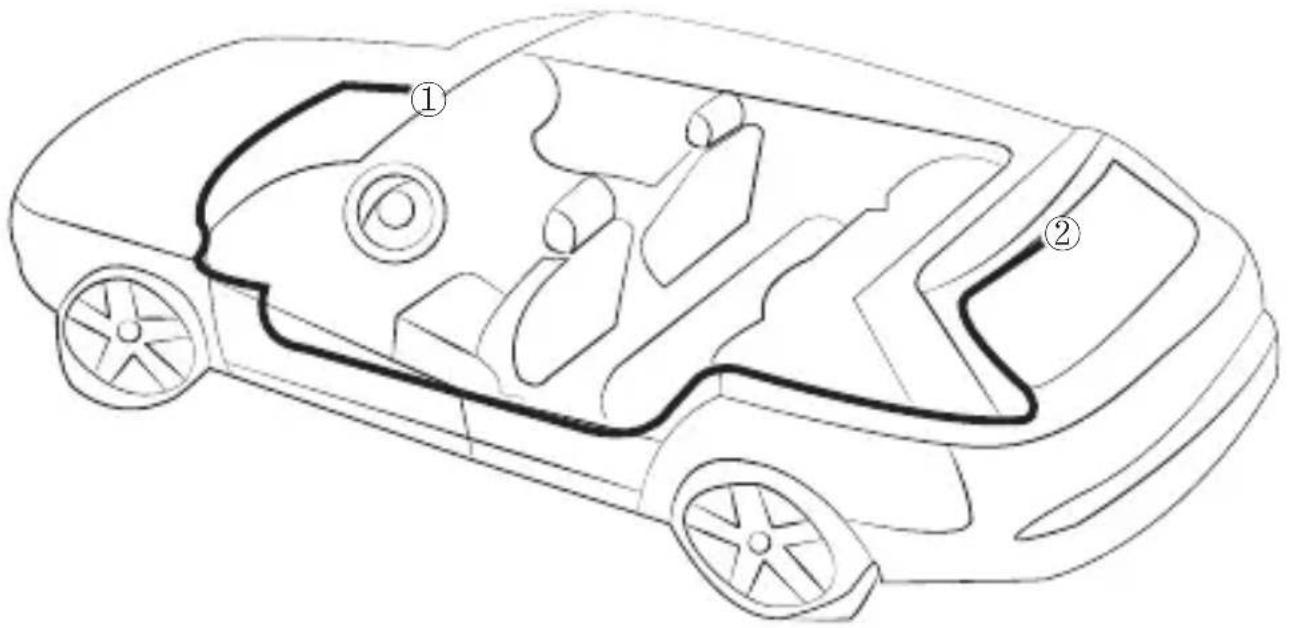

4. El enrutamiento del cable debe ser mostrado como los dos diagramas siguientes. Utilice los clips de cable para ayudar a fijar los dos cables de forma cómoda y segura. La cuidadosa colocación de los cables y el uso de los acabados y alfombras existentes para ocultarlos darán un acabado más ordenado

Parabrisas Mejor ubicación de montaje Conectar al cargador del coche

Precaución: AUKEY no es responsable de ningún daño causado al o por el airbag debido a la colocación incorrecta del dispositivo o sus cables.

1. Para encenderla, inserte el cargador de coche en el enchufe de 12V de su coche. Después de encender cada vez que enciende su coche usted, el sistema comenzará a grabar automáticamente. Para apagarla, desconecte el cargador del coche o el cable mini-B conectado

Nota: Utilice los cables incluidos para garantizar un rendimiento óptimo de AUKEY DR02 D.

Grabación de Vídeo

Se crean los archivos independientes para la grabación de la cámara frontal y trasera, por eso puede ver las imágenes de cada cámara por separado y a un tamaño completo. Las grabaciones no se ven afectadas por la elección de la vista de pantalla o apagando la pantalla.

• Grabación en Bucle: La grabación comenzará automáticamente después de encenderlo con una tarjeta micro SD en el dispositivo. Cada archivo grabado tiene una duración de hasta diez minutos, las imágenes antiguas se reemplazarán cuando el almacenamiento de la tarjeta micro SD está lleno
• Registro de detección de movimiento: Active la detección de movimiento en 'Setup'. Esta función está diseñada para supervisar cuando ha aparcado y salido de su vehículo, pero se requiere una fuente de alimentación continua. Graba video cada vez que se detecta los movimientos por la cámara frontal o trasera
• Grabación con lapso de tiempo: Active la grabación con lapso de tiempo en 'Setup'. Esta función capturará una imagen por segundo para hacer que un vídeo reproducido a 30 fps

Grabación de Emergencia

- Copiar de seguridad manualmente los archivos

Presione 🚠 para hacer una copia de seguridad del archivo actual para que no se sobrescriba. Un icono 🔒 se aparecerá en la parte superior izquierda de la pantalla LCD para indicar que se está realizando una grabación protegida de emergencia

- Copiar de seguridad automáticamente de los archivos

Una vez que el G-sensor sea activado por un impacto repentino, el dispositivo grabará automáticamente y protejerla de ser sobrescribida. Ajustar la sensitividad del G-sensor en en menú 'Setup'

Nota: Ingrese al menú de lista de reproducción o configuración (o desconecte la alimentación) para finalizar el modo de grabación de emergencia.

Instantánea

- Mantenga presionado ▼ durante 3 segundos para tomar una instantánea mientras que está en el modo de grabación

• Los archivos de instantáneas se encuentran en la carpeta \AUKEY\PHOTO de la tarjeta micro SD
• El icono 📄 se mostrará después de tomar una instantánea. Esto no interrumpirá la grabación del vídeo

Grabación del Audio

Encienda la grabación del audio presionando largamente ▲ cuando está en el modo de grabar (o a través de adjustar en el menú 'Setup'). Cuando la grabación del audio se está activada, se grabará el audio en-coche durante la grabación del vídeo. Los detalles de los posibles peligros que pueden surgir, especialmente en cuando están fuera de la cámara, pueden proporcionar información útil. Incluso puede utilizarlo para grabar los números de matrículas de vehículos que no pueden capturarse en el vídeo.

USB Transferencia de Archivos

1. Conecte la Dash cámara (con la tarjeta interno) a su computadora usando su propio cable de datos USB mini-B (el cable incluido es para la alimentación solamente). Debe reconocerse como un dispositivo extraíble (con una imagen de USB conector que se muestra en la pantalla)
2. Encuentre los archivos de la grabación de vídeo ubicados en la carpeta \ AUKEY\MOVIE(o \AUKEY\PHOTO para Instantáneas)
3. Copie los archivos en su computadora

Transferencia de Archivos de la Tarjeta Micro SD

1. Apague el dispositivo (desconectando el cable de alimentación) y expulse la tarjeta micro SD

2. Inserte la tarjeta micro SD en una ranura para micro tarjetas de la computadora o un lector y su computadora detectará automáticamente la tarjeta micro SD3. Encuentre los archivos de grabación de vídeo ubicados en la carpeta \ AUKEY\MOVIE (o \AUKEY\PHOTO para instantáneas)

3. Copie los archivos en su computadora

Visualización de Fotos y Vídeos

1. Presione ▲ a entrar en la lista de reprodección
2. Para ver fotos o vídeos, seleccione 'Photo File' or 'Video File'
3. Seleccione el archivo que quiere ver y presione ok
4. Para videos, presione ok de nuevo para iniciar la reproducción

Eliminación y Bloqueo / Desbloqueo de los Fotos y Vídeos

• Presione ▲ para eliminar or ▼ para bloquear / desbloquear los archivos de fotos o de vídeos después de seleccionarlo en la lista de reproducir. Si se está reproduciendo un video, presione ▲ para detenerlo y luego presione
  para elimanar o para bloquear / desbloquear
• Las fotos y los videos no se pueden recuperar una vez que sea eliminados
• Si se bloquea una foto o un video, se protegerá y no se sobrescribirá

Cuidado & Uso del Producto

• Asegúrese de que la cámara y el soporte estén fijados firmemente en el lugar antes de usarla para evitar las caídas
• Mantener alejado de los líquidos, calores extremos y fuertes campos magnéticos
• Evite tocar la superficie de la lente. Se puede limpiar con un bastoncillo de algodón o un papel de limpieza para lentes. Si es difícil a quitarse cualquier suciedad, se puede usar un limpiador no-abrasivo de lentes de gafas. No utilice unas cosas corrosivas
• Mantenga las copias de seguridad de los videos y las fotos importantes en otros lugares para protegerse de la corrupción de los archivos o la pérdida causada por cualquier problema de tarjeta SD

Garantía & Apoyo al Cliente

Para preguntas, soportes o reclamaciones de garantía, póngase en contacto con nosotros en la dirección que se correspondan con su región. Inclúyase por favor su número de orden de Amazon y número de modelo del producto.

Pedidos de Amazon EU: [e-mail]

*Observe por favor, AUKEY puede proporcionar solamente el servicio after-sales para los productos comprados directamente de AUKEY. Si usted ha comprado de un vendedor diferente, póngase en contacto con ellos directamente por cuestiones de servicio o garantía por favor.
