BEDIENUNGSANLEITUNG CBC63 Aukey

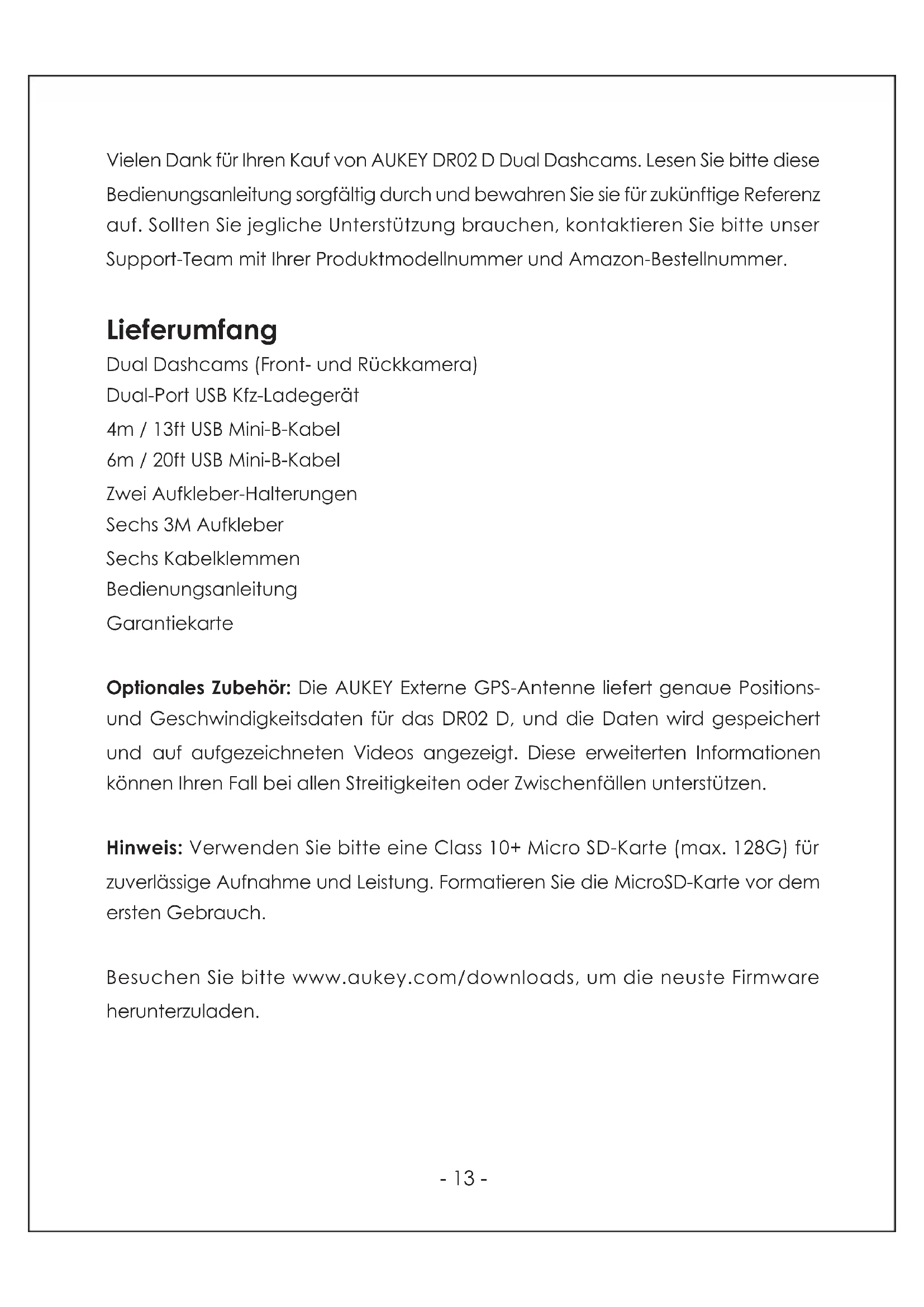

Vielen Dank für Ihren Kauf von AUKEY DR02 D Dual Dashcams. Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie für zukünftige Referenz auf. Sollten Sie jegliche Unterstützung brauchen, kontaktieren Sie bitte unser Support-Team mit Ihrer Produktmodellnummer und Amazon-Bestellnummer.

Lieferumfang

Dual Dashcams (Front- und Rückkamera)

Dual-Port USB Kfz-Ladegerät

4m / 13ft USB Mini-B-Kabel

6m / 20ft USB Mini-B-Kabel

Zwei Aufkleber-Halterungen

Sechs 3M Aufkleber

Sechs Kabelklemmen

Bedienungsanleitung

Garantiekarte

Optionales Zubehör: Die AUKEY Externe GPS-Antenne liefert genaue Positions- und Geschwindigkeitsdaten für das DR02 D, und die Daten wird gespeichert und auf aufgezeichneten Videos angezeigt. Diese erweiterten Informationen können Ihren Fall bei allen Streitigkeiten oder Zwischenfällen unterstützen.

Hinweis: Verwenden Sie bitte eine Class 10+ Micro SD-Karte (max. 128G) für zuverlässige Aufnahme und Leistung. Formatieren Sie die MicroSD-Karte vor dem ersten Gebrauch.

Besuchen Sie bitte www.aukey.com/downloads, um die neuste Firmware herunterzuladen.

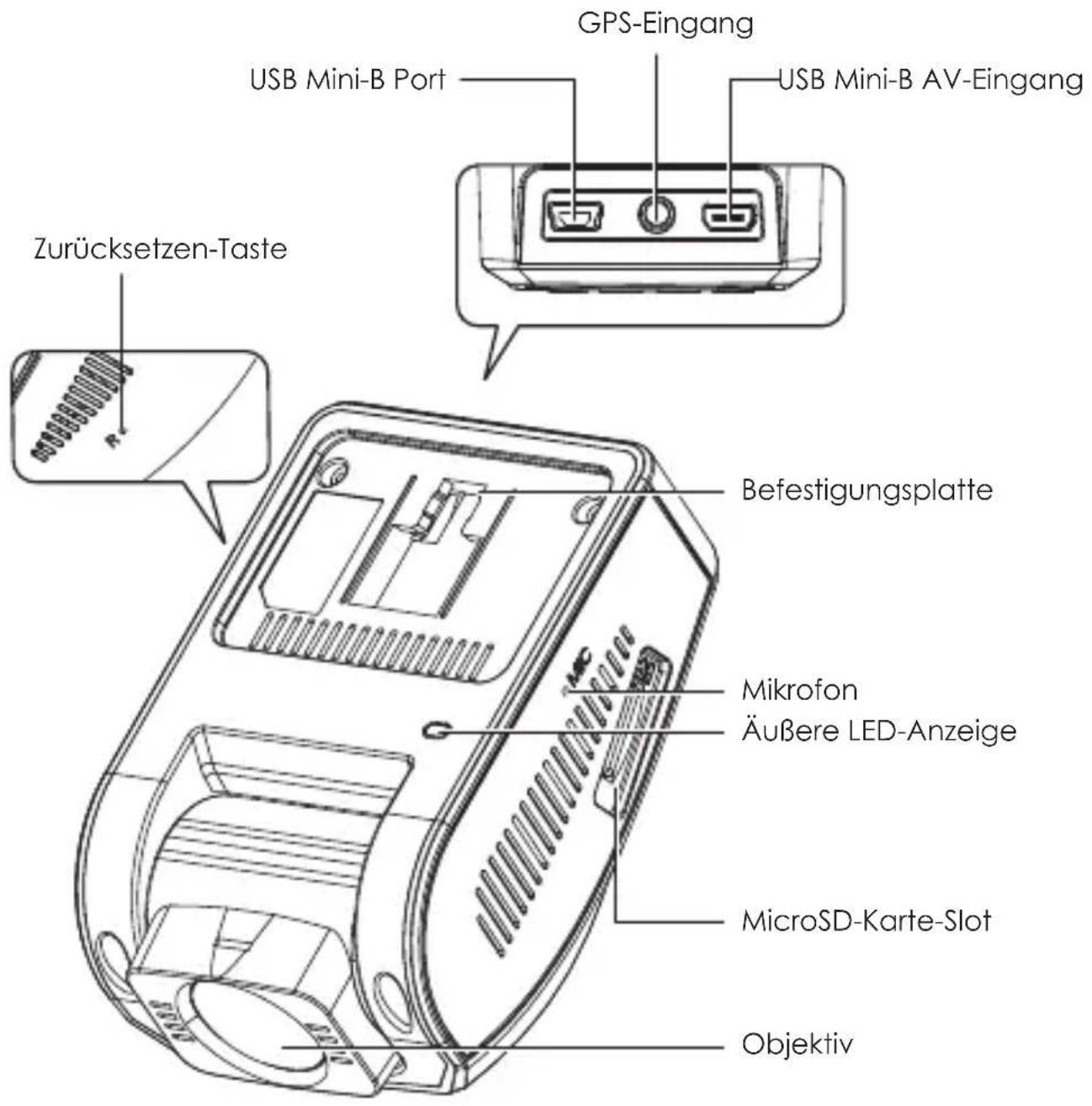

Produkt-Diagramm Frontkamera

GPS-Eingang USB Mini-B Port USB Mini-B AV-Eingang Zurücksetzen-Taste Befestigungsplatte Mikrofon Äußere LED-Anzeige MicroSD-Karte-Slot Objektiv

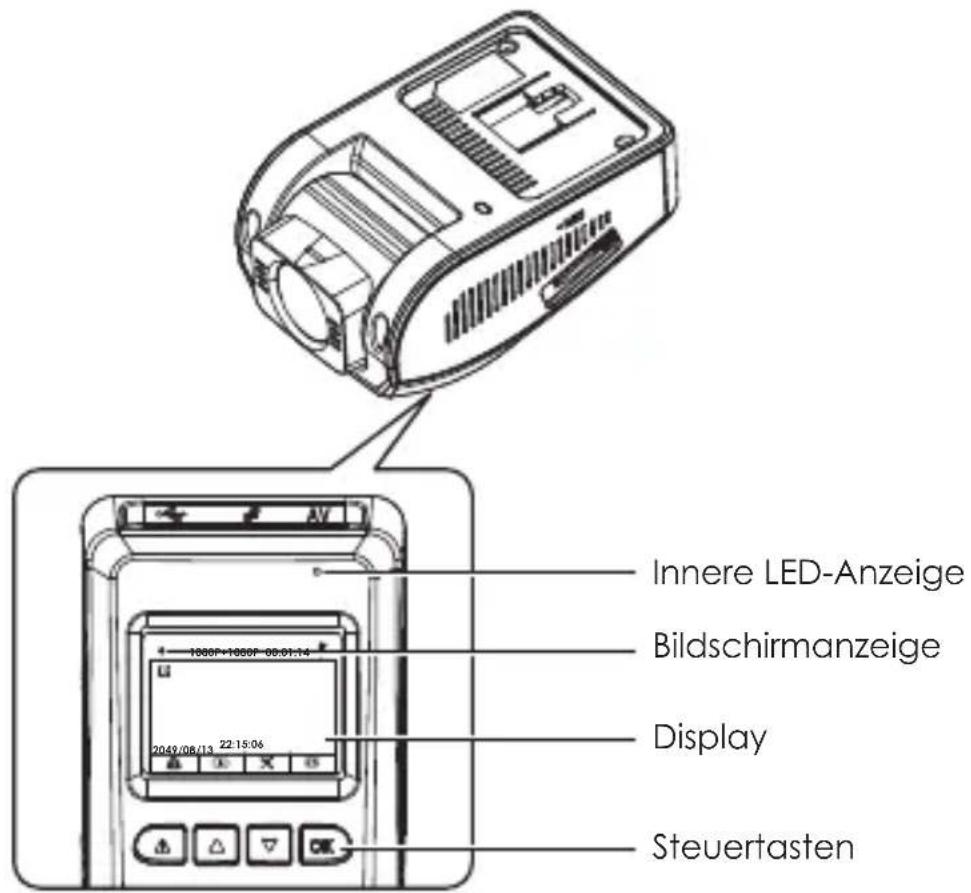

Innere LED-Anzeige Bildschirmanzeige Display Steuertasten

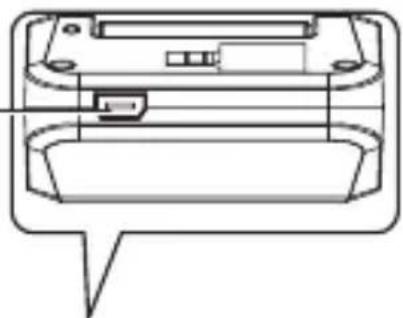

Rückkamera

USB Mini-B AV-Ausgang

Modell	DR02 D
Bildsensor	Sony Exmor IMX323 2,3 MegapixelCMOS Sensor
CPU	NT96663
Display	1,5" LCD
Weitwinkel-Objektiv	Frontkamera: 170°Rückkamera: 152°
Irisblende	Frontkamera: f/1,8Rückkamera: f/2,0
Belichtungswert	-1,0, -2/3, -1/3, +0,0, +1/3, +2/3, +1,0
Aufnahme-Auflösungen	Dual Kameras: 1080p (30fps)Nur Frontkamera: 1080p (30fps), 720p (60fps), 720p (30fps), WVGA, VGA
Bildformat	JPEG
Sound-Aufnahme	Ein / Aus
Aufnahmemodi	Loop, Bewegungserkennung,Zeitraffer, Notaufnahme
Sensitivität des G-Sensors	Niedrig / Mittel / Höhe
Micro SD-Karte	Class 10 oder höher, 128GB Max
Eingang	DC 5V 1A-2A
Betriebstemperatur	-30°C – 75°C (-22°F – 167°F)
Materialien	ABS, PC, Glas
Abmessungen	Frontkamera: 77 x 51 x 37mm / 3" x 2" x 1,45"Rückkamera: 54 x 50 x 28mm / 2,1" x 2" x 1,1"

System-LED-Anzeige

Es gibt insgesamt vier Indikatoren. Jede Kamera hat eine LED-Anzeige, die nach außen zeigt (damit andere wissen, dass Ihre Kamera aktiv ist). Die Frontkamera hat eine LED-Anzeige, die nach innen zeigt und eine On-Screen-Anzeige (beide für Ihre Referenz). Äußere LED-Anzeige beider Kameras können ausgeschaltet werden. Falls Sie wollen, dass das Dashcam-System für die Menschen draußen nicht sichtbar ist. Treten Sie zu Setup ein > Detect Led > wählen Sie Off > drücken Sie OK.

ÄußereLED-Anzeige	InnereLED-Anzeige	Screen Indicator	Bedeutung
Grün	Grün	Aus	Auf; Nichtaufnahmen
Grün blinkt	Grün blinkt	Rot blinkt	Auf; Aufnahmen

Hinweis: Im Bewegungserkennung-Modus ist nur die inner LED im Standby. Sobald die Bewegung erkannt wird, funktionieren alle Indikatoren wie die normale Aufnahme.

Steuertasten

Taste	Aufnahmemodus	Playlist & Setup-Menü	Wiedergabe -Modus
	In den Notaufnahme-Modus gehen	Zurück zum vorherigen Menü	Zurück zum Playlist / Stop
	Playlist ansehen (kurz drücken)Audio-Aufnahme ein/ ausschalten (lang drücken)	Nach oben	Löschen / Rücklauf
	Setup-Menü öffnen (kurz drücken)Snapshot erstellen (lang drücken)	Nach unten	Sperren & Entsperren / Schnell-Vorlauf
	Bildschirmansicht umschalten und Display ein/ausschalten	Enter / Bestätigen	Play / Pause
Zurücksetzen-Taste	Drücken diese Taste kurz, um das Gerät zurückzusetzen und neu zu starten (Dies wirkt sich nicht auf gespeicherte Dateien aus)

Hinweis: Bevor zum Playlist oder Einstellungsmenü eintreten, gibt es eine kurze Pause, um aktuelle Aufnahme zu speichern

Es gibt 3 Optionen von Bildschirmansicht - Dual-View, Frontkamera und Rückkamera. Wenn die Dashcam eingeschaltet ist, drücken Sie OK-Taste, um die Bildschirmansicht zu wechseln und den Bildschirm (Die Aufnahme wird fortgesetzt) auszuschalten. Sie können auch das "Screen Saver" einstellen, um den Bildschirm nach 1 oder 3 Minuten automatisch auszuschalten.

Benutzung der Micro SD-Karte

Die Kamera erhält keinen internen Speicher und erfordert eine MicroSD-Karte (Class 10+ wird empfohlen, und bis zu max. 128GB unterstützt) zum Funktionieren. Eine 128GB-Micro SD-Karte kann 20 Stunden mit 1080p Aufnahmen speichern. Verwenden Sie bitte eine hochwertige und Marken-Karte für maximale Zuverlässigkeit. Stecken Sie die MicroSD-Karte in den MicroSD-Karte-Slot von Frontkamera ein. Als die Kamera eingeschaltet wird, formatieren Sie die Karte ("Format" Option in "Einstellungen" der Dashcam) um die Karte für den ersten Gebrauch in der Dashcam vorzubereiten. Die Formatierung löscht permanent alle Daten auf der MicroSD-Karte. Für die beste Leistung formatieren Sie bitte regelmäßig die Karte (nachdem Sie alle wichtige Dateien sichern). "Format-Warnung" in "Einstellungen" wird Sie erinnern, um dies zu tun.

Installation & Ein/Ausschalten

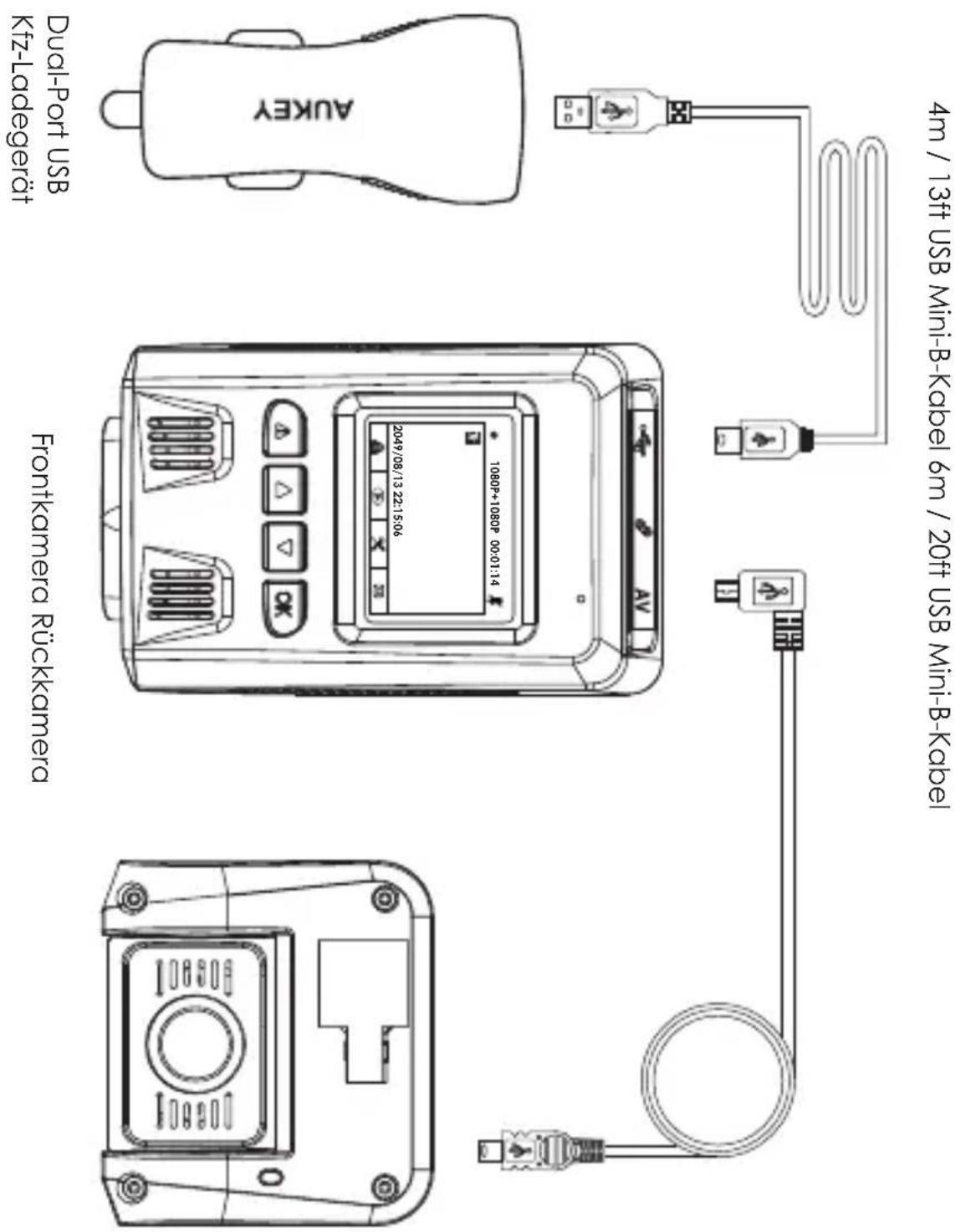

Das folgende Diagramm zeigt die Teile und die genaue Art der Verbindung der Kabel. Verbinden und testen Sie das Bindestrich-Kamerasystem vor der passenden

und langfristigen Installation in Ihrem Auto. Für bequeme Tests in Ihrem Haus, kann eine Power Bank oder Wand-Ladegerät mit 1A oder 2A USB-Port als der KFZ-Ladegerät ersetzt werden.

FrontCamera RuckCamera Dual-Port USB Kfz-Ladegeri AuKEY 4m / 13ff USB Mini-B-Kabel 6m / 20ff USB Mini-B-Kabel

1. Um eine optimale Leistung zu bekommen, installieren Sie die AUKEY DR02 D Front-/Rückkamera in der obersten Mitte der vorderen / hinteren Windschutzscheibe, die Kamera sollt in Richtung auf vorne / hinten sein. Die Objektiv kann nach oben und unten eingestellt werden

2. Verwenden Sie das 6m / 20ft Mini-B-Kabel (mit einem L-förmigen Stecker an einem Ende), um die beiden Kameras anzuschließen. Der L-förmige Mini-B-Stecker steckt in den Mini-B AV-Eingang der Frontkamera und das andere Ende in den Mini-B AV-Ausgang der Rückkamera

3. Verbinden Sie das 4m / 13ft USB Mini-B Kabel (mit einem Standard USB-A Stecker an einem Ende) mit einem der KFZ Ladekabel und der Frontkamera Mini-B Power Input

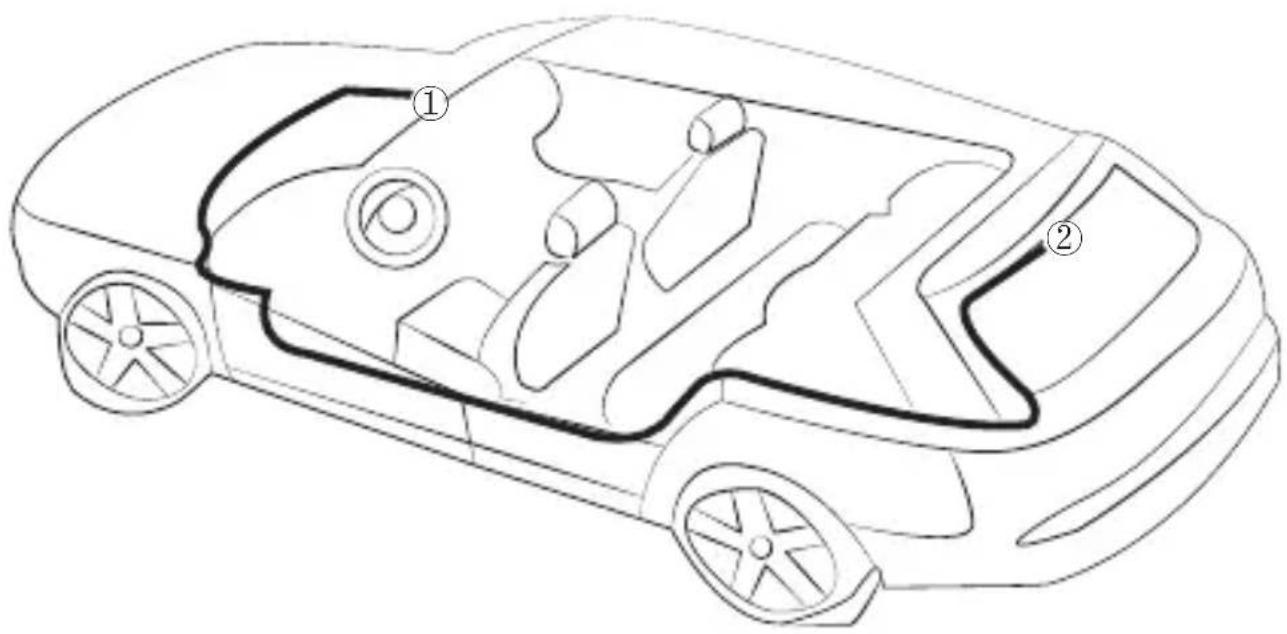

4. Die Kabelführung sollte wie in den folgenden beiden Diagrammen dargestellt sein. Verwenden Sie die Kabelclips, um die beiden Kabel bequem und sicher zu befestigen. Montieren Sie sorgfältige das Kabel und die Verwendung von vorhandenem Trimm- und Teppichboden, um alles in Ordnung zu halten.

Windschutzscheibe Beste Montagelage auf Windschutzscheibe Verbindung zum KFZ-Ladegerät

Achtung: AUKEY übernimmt keine Haftung für Schäden, die aufgrund von dem Airbag oder von falscher Platzierung des Geräts oder dessen Kabel.

1. Zum Einschalten, stecken das Kfz-Ladegerät in die 12V-Buchse Ihres Fahrzeugs ein. Wenn Sie Ihr Auto starten, startet das System automatisch die Aufnahme. Nach jedem Einschalten wird das System sich die Aufnahme automatisch starten. Zum Ausschalten, trennen Sie das Mini-B-Kabel

Hinweis: Verwenden Sie das mitgelieferten Kabel, um eine optimale Leistung von AUKEY DR02 D zu gewährleisten.

Video aufnehmen

Getrennte Dateien werden von der Front- und Rückkamera selbstständig aufnahmen, so dass Sie jedes Filmmaterial separat und in voller Größe ansehen können. Die Aufnahmen werden nicht durch die Wahl der Bildschirmansicht oder durch das Ausschalten der Bildschirm beeinträchtigt.

• Loop-Aufnahme: Die Aufnahme wird sich nach dem Einschalten mit einer MicroSD-Karte im Gerät automatisch starten. Jede Aufnahmedaten ist bis zu zehn Minuten lang, alte Aufnahme wird ersetzt, wenn der Micro-SD-Kartenspeicher voll ist
• Bewegungserkennung-Aufnahme: Schalten die Bewegungserkennung in "Setup" ein. Die Kamera wird die Video-Aufnahme starten, wenn die Dashcam die Bewegung in der Front detektiert, und die Aufnahme wird stoppen, wenn keine Bewegung mehr detektiert wird
• Zeitraffer-Aufnahme: Schalten die Zeitraffer-Aufnahme in "Setup" ein. Die Kamera wird ein Bild per Sekunde erfassen, um ein Video bei 30fps zu schaffen

Notaufnahme

- Daten manuell Backup

Drückenum ⚠️ die aktuelle Daten zu backup, sodass es nicht überschrieben wird. Das Symbol ⚠️ wird auf der oberen linken Ecke des LCD-Displays erscheinen, um anzuzeigen, dass eine geschützte Notfall-Aufnahme ausgeführt wird.

- Daten Auto-Backup

Sobald der G-Sensor durch einen plötzlichen Stoß aktiviert wird, wird das Gerät die Aufnahme automatisch starten und vor Überschreiben schützen. Stellen die Sensitivität des G-Sensors im "Setup" Menü ein

Hinweis: Geben Sie die Playlist oder das Setup-Menü ein (oder Stromausfall), um den Notaufnahme-Modus zu beenden.

Snapshot

• Halten ▼ ffür 3 Sekunden lang gedrückt, um ein Snapshot beim Aufnahmemodus zu erstellen
  • Die Snapshot-Daten befinden sich im Ordner \AUKEY\PHOTO auf der MicroSD-Karte
• Das 📄 Symbol wird erscheinen, nachdem Sie ein Snapshot erstellen. Es wird die Videoaufnahme nicht unterbrechen

Audio aufnehmen

Halten beim Aufnahmemodus (oder bei der Einstellung im "Setup" Menü) gedrückt, um die Audio-Aufnahme ein/auszuschalten. Wenn die Audio-Aufnahme eingeschaltet ist, wird die In-Car-Audio während der Video-Aufnahme aufgenommen. Ton-Details der möglichen Gefahren, die Ihnen helfen könnten, vor allem beim Ausschalten der Kamera, es könnte nützliche Informationen versorgen. Sie können sogar mit dem das Auto-Nummernschild aufzeichnen, das möglicherweise nicht im Video aufgenommen werden kann.

USB-Dateiübertragung

1. Verbinden Sie die Dashcam (mit Karte innen) mit Ihrem Computer durch Ihren eigenen USB-Mini-B Kabel (das mitgelieferte Kabel ist nur für Aufladung). Es wird als ein abnehmbares Gerät erkannt (mit einem USB-Anschlussbild auf dem Bildschirm angezeigt)
2. Finden die Videoaufnahme-Daten, die befinden sich im Ordner \AUKEY\MOVIE (oder \AUKEY\PHOTO für Snapshots)
3. Kopieren die Daten auf Ihren Computer

Daten aus Micro SD-Karte übertragen

1. Schalten das Gerät(das Stromkabel trennen) aus und entnehmen die MicroSD-Karte
2. Stecken die MicroSD-Karte in einen Computer- MicroSD-Karte-Slot oder Leser, und Ihr Computer wird die MicroSD-Karte automatisch erkennen
3. Finden die Videoaufnahme-Daten, die befinden sich im Ordner \AUKEY\MOVIE (oder \AUKEY\PHOTO für Snapshots)
4. Kopieren die Daten auf Ihren Computer

Photos und Video ansehen

1. Drücken ▲, um in das Playlist zu gehen
2. Photos oder Videos durch das Auswählen von "Photo File" oder "Video File" ansehen
3. Wählen eine File aus, die Sie ansehen möchten und ok drücken
4. Für Videos, drücken ok nochmal zum Starten der Wiedergabe

Photos und Videos löschen und sperren/entsperren

- Nach der Auswahl im Playlist, drücken ▲ zum Löschen oder ▼ zum Sperren / Entsperren den Photo-oder Video-Daten. Wenn eine Video abgespielt wird, drücken ▲ zum Aufhören, und dann drücken ▲ zum Löschen oder ▼ zum Sperren / Entsperren

• Sobald gelöscht, können Fotos und Videos nicht wiederhergestellt werden
• Wenn Sie ein Photo oder Video sperren, wird es geschützt und nicht überschrieben

Produktpflege & Nutzung

• Stellen Sie vor der Verwendung sicher, dass die Kamera und Halterung im Ort fest montiert sind, um das Ausfallen zu vermeiden
• Halten von Flüssigkeiten, extremer Hitze, und starken magnetischen Feldern fern
• Berühren Sie nicht die Oberfläche des Objektivs. Es kann mit Wattestäbchen oder Objektiv-Reinigungspapier reinigt werden. Wenn der Schmutz nur schwer zu entfernen ist, kann ein abriebfester Gläser-Objektivreiniger verwendet werden. Verwenden Sie keine ätzenden Lösungen
• Machen Sie Datensicherung der wichtiges Videos und Fotos, um gegen Datei-Korruption oder Verlust zu schützen, der wegen irgendwelcher SD-Kartenprobleme verursacht wird

Garantie & Kundendienst

Für Fragen, Hilfen, Unterstützungen, oder Garantieansprüche, kontaktieren Sie bitte uns per die folgende E-Mail-Adresse. Bitte geben Sie uns dabei Ihre Produktmodellnummer und Amazon-Bestellnummer.

Amazon EU Bestellungen: [e-mail]

*Achten Sie bitte darauf, dass AUKEY nur Kundendienst nach Verkauf für die Produkte anbieten kann, die direkt von AUKEY verkauft werden. Wenn Sie von anderem Verkäufer gekauft haben, kontaktieren Sie mit dem direkt für Dienst oder Garantieansprüche.
