使用説明書 CBC63 Aukey

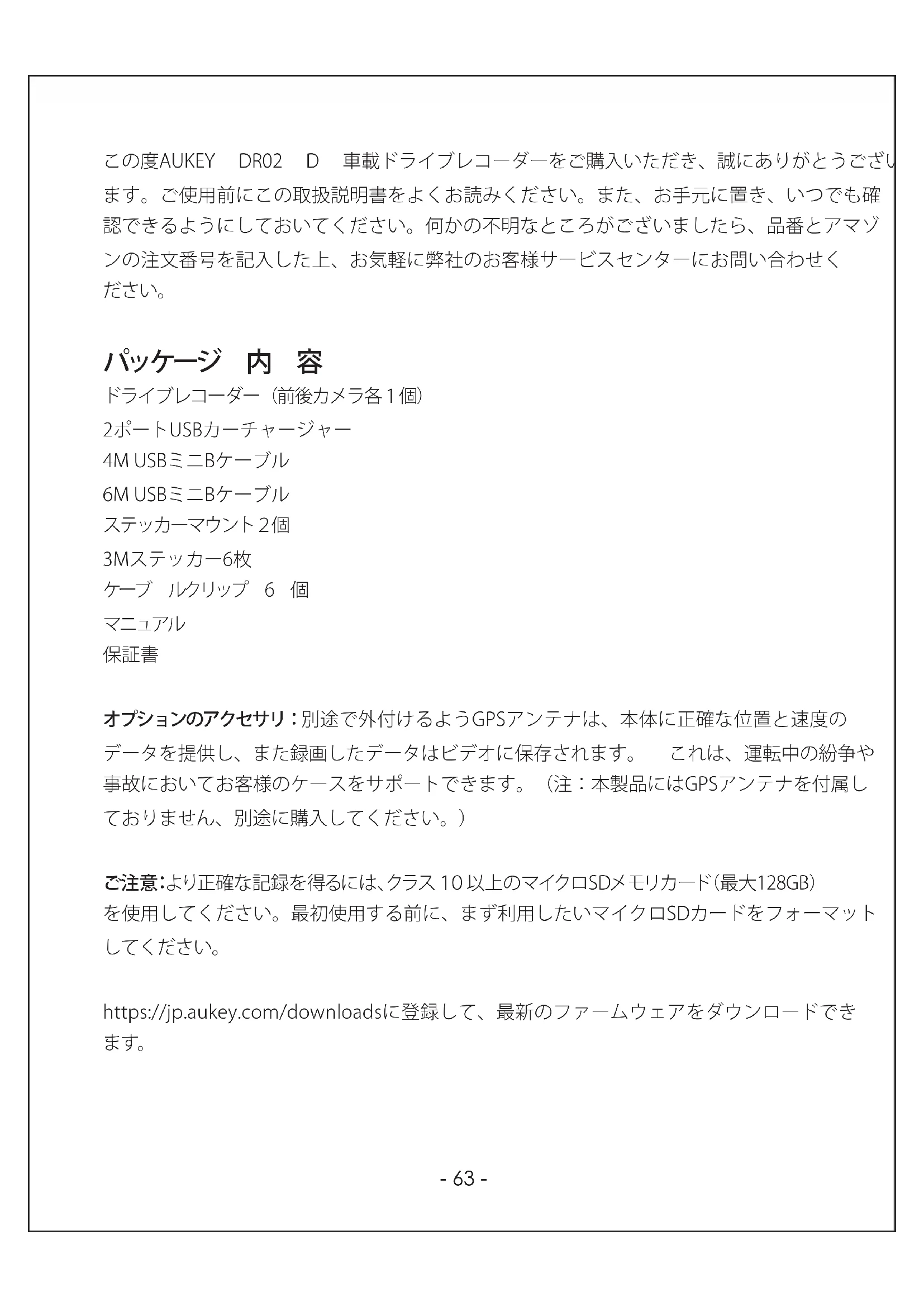

この度AUKEY DR02 D 車載ドライブレコーダーをご購入いただき、誠にありがとうございます。ご使用前にこの取扱説明書をよくお読みください。また、お手元に置き、いつでも確認できるようにしておいてください。何かの不明なところがございましたら、品番とアマゾンの注文番号を記入した上、お気軽に弊社のお客様サービスセンターにお問い合わせください。

パッケージ 内容

ドライブレコーダー（前後カメラ各1個）

2ポートUSBカーチャージャー

4M USBミニBケーブル

6M USBミニBケーブル

ステッカーマウント 2個

3Mステッカー6枚

ケーブ ルクリップ 6 個

マニュアル

保証書

オプションのアクセサリ：別途で外付けるようGPSアンテナは、本体に正確な位置と速度のデータを提供し、また録画したデータはビデオに保存されます。これは、運転中の紛争や事故においてお客様のケースをサポートできます。（注：本製品にはGPSアンテナを付属しておりません、別途に購入してください。）

ご注意:より正確な記録を得るには、クラス10以上のマイクロSDメモリカード(最大128GB)を使用してください。最初使用する前に、まず利用したいマイクロSDカードをフォーマットしてください。

https://jp.aukey.com/downloadsに登録して、最新のファームウェアをダウンロードできます。

製品図

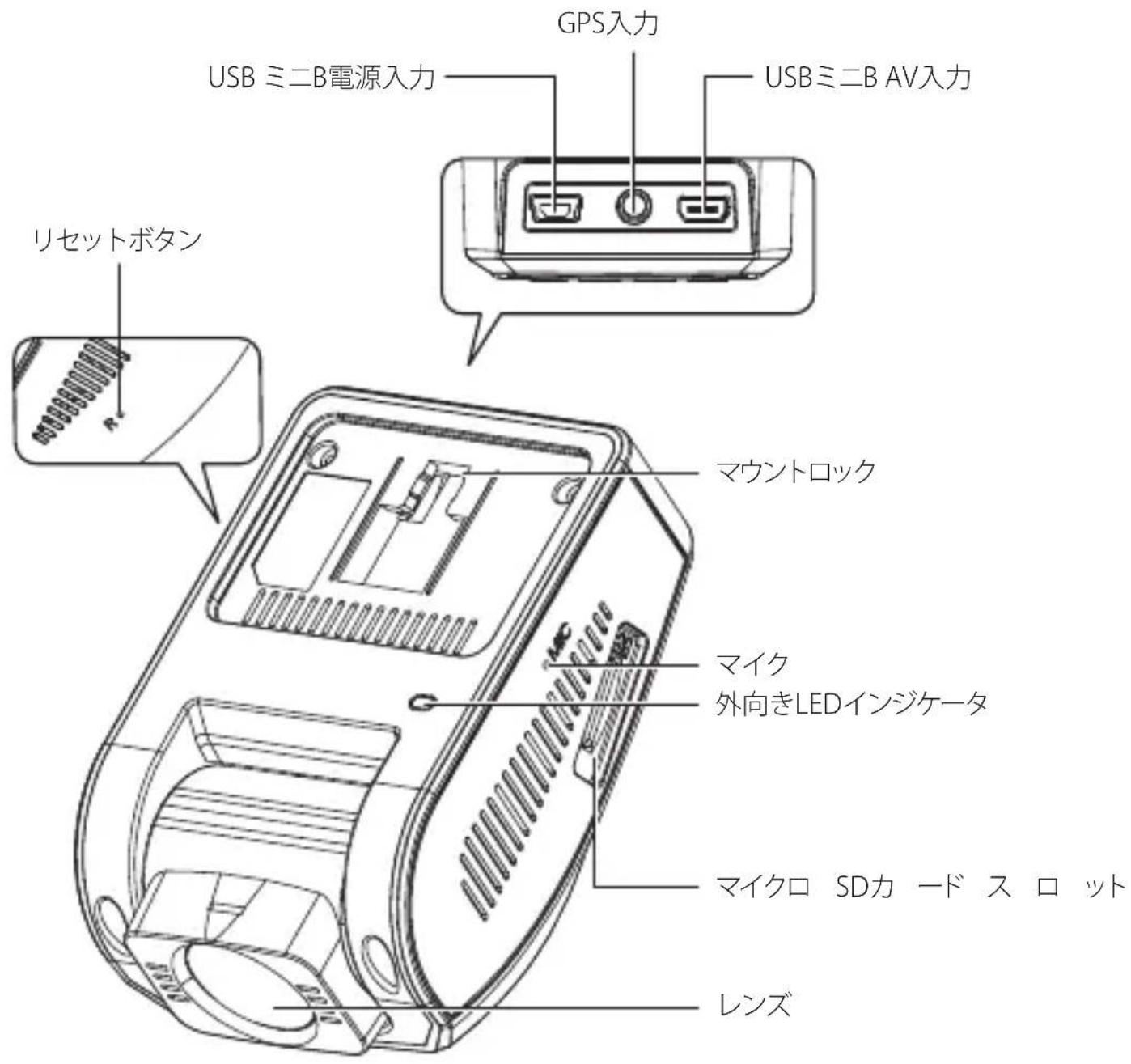

前置カメラ

GPS入力 USB ミニB電源入力 USB ミニB AV入力 リセットボタン マウントロック マイク 外向きLEDインジケータ マイクロ SDカ ード ス ロ ッット レンズ

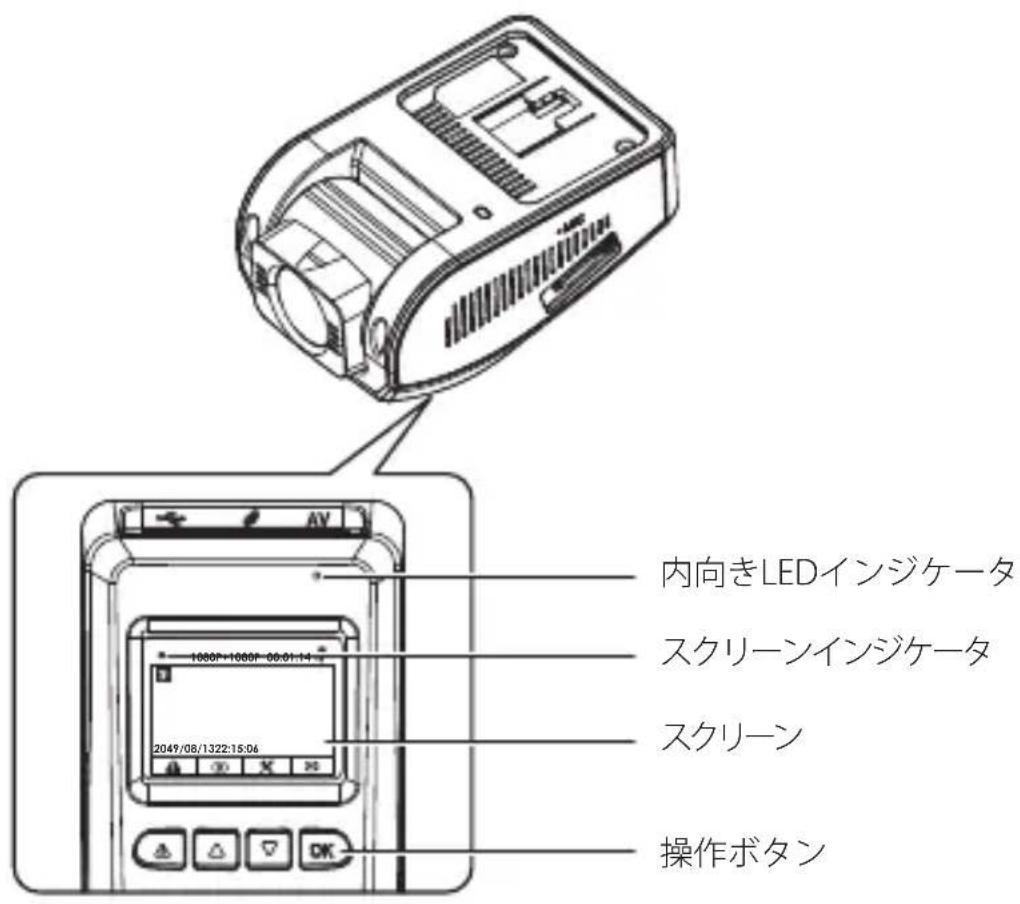

内向きLEDインジケータ スクリーンインジケータ スクリーン 操作ボタン

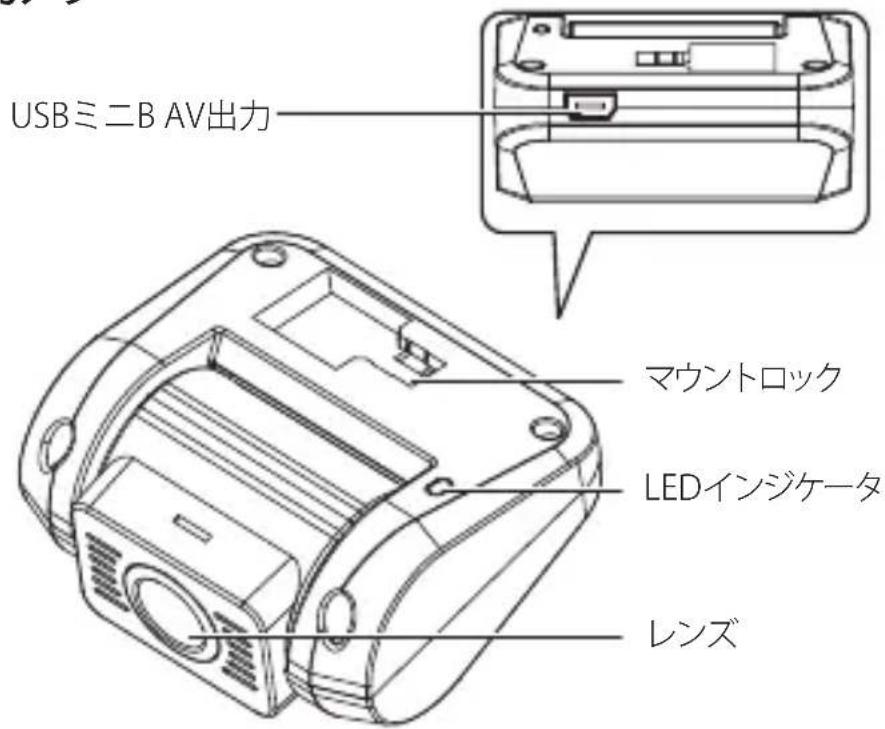

後 置カメラ

USBミニB AV出力 マウントロック LEDインジケータ レンズ

製品仕様

型番	DR02 D
画像センサーCPU	Sony Exmor IMX323 2.3メガピクセル CMOS センサーNT96663
スクリーン	1.5" LCD
視角	前置カメラ: 170°後置カメラ: 152°
絞り	前置カメラ: f/1.8後置カメラ: f/2.0
EV値	-1.0, -2/3, -1/3, +0.0, +1/3, +2/3, +1.0
解像度	前後カメラ: 1080p (30fps)前置カメラだけ: 1080p (30fps), 720p (60fps), 720p (30fps), WVGA, VGA
画像 フォーマット	JPEG
録音	オン/オフ
録画モード	ループ録画、緊急録画、モーション検知録画タイムラプス録画
Gセンサー	低/中/高 感度
マイクロSDカード	クラス10或いは以上、最大128GB
入力	DC 5V 1A-2A
動作温度	-30°C - 75°C
材質	ABS、PC、ガラス
寸法	前置カメラ: 77 x 51 x 37mm後置カメラ: 54 x 50 x 28mm

LEDインジケータ

共に4つLEDインジケータがあります。前後カメラの取付側にLEDインジケータは各1個ずつがあります。この二つインジケータはカメラが正常運作中を表示します。そして、前置カメラスクリーンの上と画面の左上にインジケータが二つあります。ドライブレコーダーが運作中ことを人々に見せたくない場合は、前置カメラ外向きのLEDインジケータをオフする方法は次のようにしてください。設定＞Detect Led＞オフを選択し、OKを押します。

外向きのLEDインジケー	内向きのLEDインジケー	スクリーンインジケータ	意味
緑灯常に明るく	緑灯常に明るく	紅灯オフ	オン、録画していない
緑灯点滅	緑灯点滅	紅灯点滅	オン、録画している

ご 注意:モーション検知モードでは、スタンバイ状態で内向きのLEDインジケータのみが点灯します。動きが検出されると、すべてのインジケーターは通常の録画と同じように動作します。

操作ボタン

ボタン	録画モード	プレイリスト/設置	再生モード
	緊急モードに入る	前の画面に戻る	再生リストに戻るビデオを停止する
	再生リストに入る(短押し)音声録音オン/オフ(長押し)	上向き	削除/巻き戻し
	設定メニューに入る(短押し)スナップショットを撮る(長押し)	下向き	ロック&ロック解早送り
	カメラを転換、スクリーンをオン/オフする	エンター/確認	一時停止/再開
リセットボタン	短押して、デバイスをリーセットする(保存したファイルに影響なし)

ご 注意:再生リストや設定メニューに入る前、現在の記録を保存するため、短い停頓があります。

ドライブレコーダーの電源が入れた時、OKボタンを押せば、デュアルカメラ、前置カメラ、後置カメラの3つ画面を順番的に切り替えます。再度OKボタンを押す場合、画面をオフになります。（但し録画が継続します）。「スクリーンセーバー」機能を設定すれば、1分あるいは3分後に自動的画面をオフとなります。または、画面をオフしたくない場合、「スクリーンセーバー」の画面でオフを選択してください。

マイクロSDカードの使用方法

カメラにはマイクロSDカード（クラス10或いはそれ以上、最大128GB）が必要です。128GBのマイクロSDカードには約20時間の1080pの録画を保存できます。よく使用できるため、高品質のブランドカードを利用してください。マイクロSDカードを前置カメラのマイクロSDカードスロットに挿入します。電源がオンした次第、ドライブレコーダーを使用始める前に、まずマイクロSDカードをフォーマットしてください（「設定」の「フォーマット」を選択します）。フォーマットすると、マイクロSDカードのデータは完全に削除されます。最高のパフォーマンスを得るには、定期的にフォーマットしてください（重要なファイルのバックアップを注意してください）。「設定」にある「フォーマット警告」を利用すれば、定期的にリマインダされます。

ご 注意:本製品にはSDメモリカードは付属しておりません。

取付&電源オン/オフ

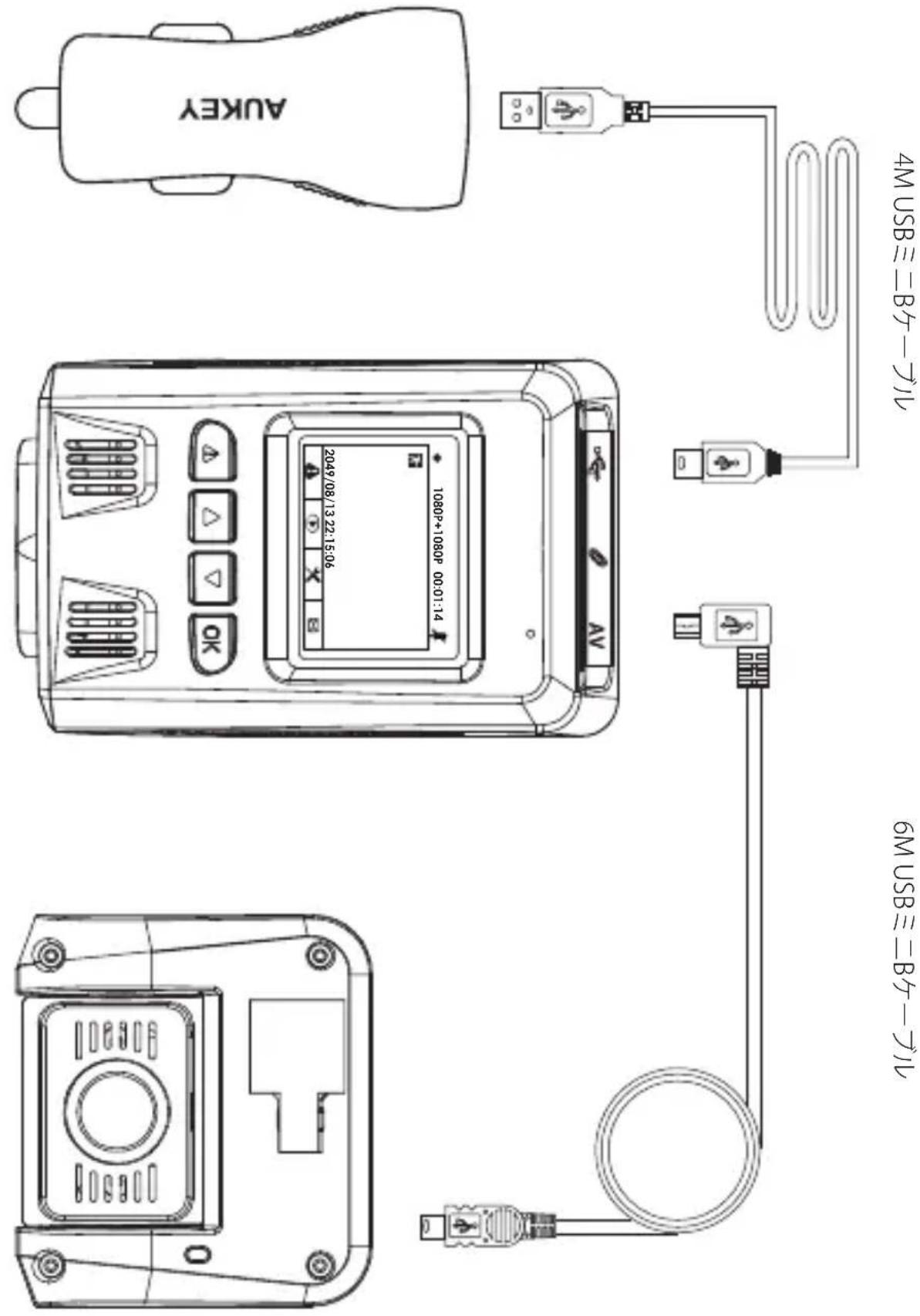

下記の図はケーブルを接続するため、必要な部品と正確な方法を表示しております。お客様の車に本製品を適切なインストールする前に、ドライブレコーダーをテストすることに役立ちます。家で簡単なテストする際、カーチャージャーの代わりに、1Aや2AのUSBウォールチャージャーを使用してください。

力一于4一34一 首置力×三 修置力×三

4M USB三B7一711 6M USB三B7一711 2049/08/13 22:15:06 1080P+1080P 00:01:14 AV OK AUKEY

1. 最適な性能を得るために、AUKEY DR02 D前/後カメラを、フロント/リアガラスの真中に設置してください。レンズの向きは上下に調整できます。
2. 6M USBミニBケーブル（一端にL字型コネクター付き）を使用して、2台のカメラを接続します。L字型ミニBコネクタは、前置カメラのUSBミニBAV入力に挿して、もう一端は後置カメラのミニBAV出力に接続します。
3. 4M USBミニBケーブル（一方の端に標準のUSB-Aコネクタ付き）をカーチャージャーと前置カメラのUSB ミニB電源入力に挿します。

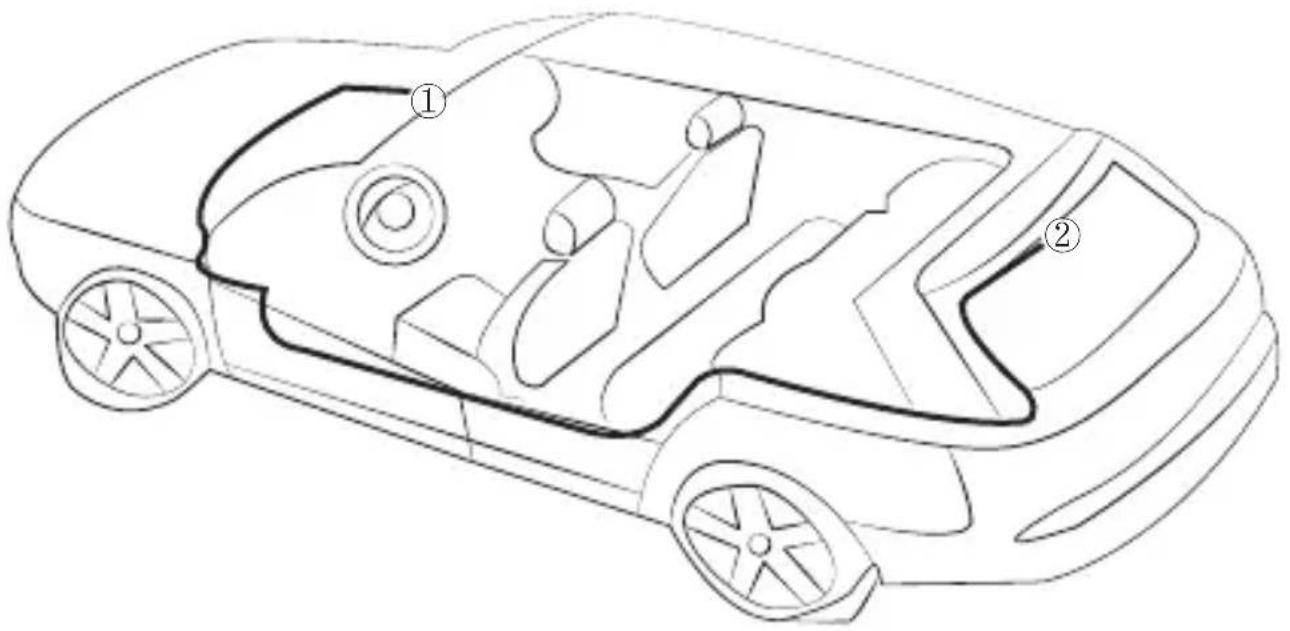

4. ケーブル配線は、下記2つ図に示すようにしてください。ケーブルクリップを使用し、2本のケーブルを便利な且つ安全に固定します。慎重にケーブルを配置した後、装飾品とカーペットを利用して、それらを隠してください。そうすると、よりきれいな仕上がりができます。

フロントガラス 最高の設置位置 カーチャージャー と接続

ご 注意:弊社は誤ったインストールによってエアバッグなどの損害に責任を負いません。

1. 車の12Vのカーチャージャーに挿入して電源が入れます。電源を入れたまま際、車を起動すると、カメラは自動的に録画を始めます。電源を切るには、カーチャージャー或いはUSB ミニB電源入力からケーブルを外してください。

ご 注意:付属のケーブルを使用して、AUKEY DR02 Dの最適な性能を確保できます。

ビデオ録画

前置カメラと後置カメラの録画は別々のファイルが作成されるので、各カメラの映像を別々に見ることができます。画面の切り替えは録画に影響しません。

- ループ録画：デバイスにマイクロSDカードと電源を入れて録画が自動的に開始します。記録された各ファイルの長さは最長で10分間です。マイクロSDカードは容量上限に達する際、古いファイルが置き換えられます。

- モーション検知録画：「設定」でモーション検知をオンにします。この機能は、駐車した或いは車から離れる時を監視するように使用となり、そして前置カメラと後置カメラで撮ったビデオが記録されます。電源の継続が必要です。

- タイムラプス録画：「設定」で「タイマー経過」をオンにします。この機能は、1秒あたりの映像をキャプチャして、30fpsでビデオを再生させます。

緊急録画

- 手動 ファイルをバックアップ

⚠️を押して、現在のビテオをロックされ、バックアップにします。保護された緊急録画中を示す⚠️マークが画面の左上に表示されます。

- 自動ファイルを バックアップ

突然の衝撃を受け、Gセンサーが感知すると、デバイスは自動的に録画して、ロックされます。「設定」でGセンサー感度を調整できます。

ご 注意:再生リストや設定に入り（或いは電源を切る）、緊急記録モードを終了できます。

ス ナップ ショット

- 録画モードの場合に、▼を3秒に長押して、スナップショットを撮ります。

- スナップショットファイルはフォルダの/AUKEY/PHOTOにあります。

- スナップショットを撮った後にマークを表示します。録画に影響が与えません。

音声錄音

録画モードで ▲を長押すと、音声録音機能をオン/オフできます（或いは、「設定」メニューの「録画な音声」に入り、オン/オフにします）。音声録音機能をオンにすると、録画する際に音声も録音できます。音声で周りの危険を記録し、特にスクリーンオフする時、役に立ち情報を提供できます。お客様はカメラで捕捉されない車ナンバーなどを言い出し、音声録音機能で記録できます。

USBファイル転送

1. 自分のUSB ミニBデータケーブル（付属のケーブルは電源用だけ）を使用して、ドライブレコーダー（SDカードは本体に挿している場合）をパソコンと接続します。リムーバブルデバイスとして認識される必要があります（USBコネクタが画面に表示されます）。

2. /AUKEY/MOVIEフォルダ（スナップショットの場合は /AUKEY/PHOTO）にビデオ録画ファイルを検索します。

3. ファイルをパソコンに保存されます。

マイクロSDカードファイル転送

1. デバイスをオフにして（電源ケーブルを外して）、マイクロSDカードを取り出します。

2. マイクロSDカードをパソコンのマイクロSDカードスロットまたはリーダーに挿入すると、パソコンは自動的にマイクロSDカードを検出します。

3. /AUKEY/MOVIEフォルダ（スナップショットの場合は /AUKEY/PHOTO）にビデオ録画ファイルを検索します。

4. ファイルをパソコンに保存されます。

写真/ビテオ再生

1. ▲を押して再生リストに入ります。

2. 「ビデオファイル」/「写真ファイル」を選択してビデオファイルリスト/写真ファイルリストに入ります。

3. ファイルを選択し、okを押します。

4. ビデオの場合は、もう一度okを押して再生を開始します。

ビデオ・写真の削除とロック/ロック解除

- 再生リストでビデオ・写真を選択した後、▲を押すと、ビデオ・写真を削除できます。

▼を押すと、ビデオ・写真をロック/ロック解除できます。再生中に、を押して上記の操作に戻ります。再生を停止しないと、削除とロック/ロック解除できません。

- 一度削除すると、写真やビデオを復元することはできません。

- 写真やビデオをロックすれば保護されます、マイクロSDカード容量の上限に達しても置き換えることができません。

お勧め

- 落下を防ぐため、使用前にカメラがしっかり固定されていることを確認してください。

- 液体、高温及び強磁場から離れてください。

• レンズの表面に触らないでください。綿棒やレンズクリーニングペーパーできれにすることが必要です。汚れを取り除くことが困難な場合は、研磨剤なしクリーナーを利用して、腐食性がある物を使用しないでください。
• SDカードの問題によるファイルの破損や損失を防ぐため、重要なビデオや写真を他の場所にバックアップしてください。

保証期間とお客様サポート

何かご問題・ご質問などがございましたら、品番と注文番号を記入した上で、下記のメールアドレスまでお問い合わせください。最も早い営業日にご返信を差し上げます。

アマゾンジャパンの注文：[e-mail]

*当社は、AUKEY公式ショップ、または当社が認める小売業者から購入された製品に対してのみ、アフターサービスと製品保証を提供しております。他の小売業者から購入された製品の交換、返品、返金に関しましては購入先へお問い合わせ下さい。

Model: DR02 D

AUKEY International Ltd.
