MANUAL DE USUARIO PAP 420 Soler & Palau

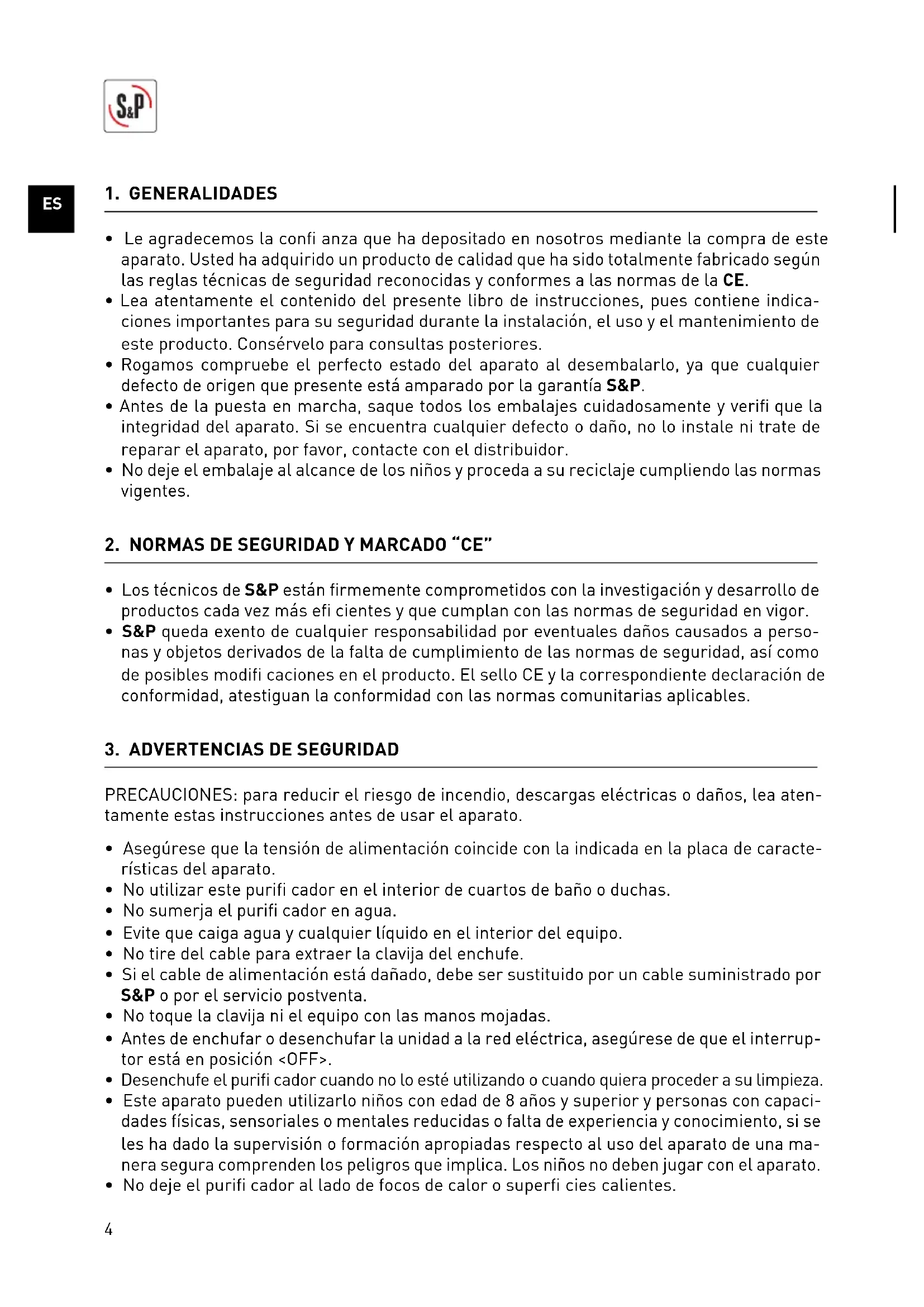

• Le agradecemos la confi anza que ha depositado en nosotros mediante la compra de este aparato. Usted ha adquirido un producto de calidad que ha sido totalmente fabricado según las reglas técnicas de seguridad reconocidas y conformes a las normas de la CE.

• Lea atentamente el contenido del presente libro de instrucciones, pues contiene indica- ciones importantes para su seguridad durante la instalación, el uso y el mantenimiento de este producto. Consérvelo para consultas posteriores.

• Rogamos compruebe el perfecto estado del aparato al desembalarlo, ya que cualquier defecto de origen que presente está amparado por la garantía S&P.

• Antes de la puesta en marcha, saque todos los embalajes cuidadosamente y verifi que la integridad del aparato. Si se encuentra cualquier defecto o daño, no lo instale ni trate de reparar el aparato, por favor, contacte con el distribuidor.

• No deje el embalaje al alcance de los niños y proceda a su reciclaje cumpliendo las normas vigentes.

2. NORMAS DE SEGURIDAD Y MARCADO “CE”

• Los técnicos de S&P están fi rmemente comprometidos con la investigación y desarrollo de productos cada vez más efi cientes y que cumplan con las normas de seguridad en vigor.

• S&P queda exento de cualquier responsabilidad por eventuales daños causados a perso- nas y objetos derivados de la falta de cumplimiento de las normas de seguridad, así como de posibles modifi caciones en el producto. El sello CE y la correspondiente declaración de conformidad, atestiguan la conformidad con las normas comunitarias aplicables.

3. ADVERTENCIAS DE SEGURIDAD

PRECAUCIONES: para reducir el riesgo de incendio, descargas eléctricas o daños, lea aten- tamente estas instrucciones antes de usar el aparato.

• Asegúrese que la tensión de alimentación coincide con la indicada en la placa de caracte- rísticas del aparato.

• No utilizar este purifi cador en el interior de cuartos de baño o duchas.

• No sumerja el purifi cador en agua.

• Evite que caiga agua y cualquier líquido en el interior del equipo.

• No tire del cable para extraer la clavija del enchufe.

• Si el cable de alimentación está dañado, debe ser sustituido por un cable suministrado por S&P o por el servicio postventa.

• No toque la clavija ni el equipo con las manos mojadas.

• Antes de enchufar o desenchufar la unidad a la red eléctrica, asegúrese de que el interrup- tor está en posición <OFF>.

• Desenchufe el purifi cador cuando no lo esté utilizando o cuando quiera proceder a su limpieza.

• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capaci- dades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una ma- nera segura comprenden los peligros que implica. Los niños no deben jugar con el aparato.

• No deje el purifi cador al lado de focos de calor o superfi cies calientes.5

• No introduzca ningún objeto a través de la rejilla de salida de aire.

• La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

• Para la limpieza o mantenimiento del purifi cador, desconéctelo de la alimentación.

• Use el purifi cador en el interior de una estancia con las ventanas cerradas. No lo use en el exterior.

• Use el equipo únicamente como se describe en el presente libro de instrucciones y exclu- sivamente como purifi cador de aire.

• No use el purifi cador de aire en una zona de aire infl amable, combustible o con gases explosivos en el aire.

• No use el aparato en áreas con vapores tóxicos, polvos infl amables o tanques de oxígeno presentes.

4. CARACTERÍSTICAS TÉCNICAS

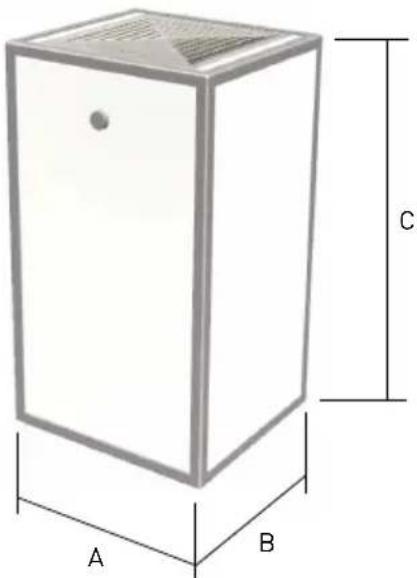

Modelo Potencia (W) Intensidad máxima (A) Alimentación eléctrica RPM Caudal a fi ltro limpio

/h) Caudal a fi ltro sucio

/h) Superfi cie a tratar*

• Aplicación en locales comerciales y ofi cinas con 3 metros de altura libre a techo.

• Los purifi cadores PAP se suministran embalados en caja de cartón individual.

• A la recepción del equipo, se desembalará la unidad comprobando su integridad, cualquier desperfecto puede ser indicativo de un daño en el equipo. Si se encuentra cualquier defecto o daño, no lo instale ni trate de reparar el aparato, por favor, contacte con el distribuidor.

• El equipo deberá manipularse cuidadosamente.

• Manipular el equipo a mano. En caso de utilizar carretilla elevadora, ubicar en primer lu- gar la unidad sobre un palet. No manipular el purifi cador directamente con las palas de la carretilla elevadora.

En el interior de la caja encontrará el siguiente material:

• Purifi cador PAP 420 o PAP 350.

• Cable con enchufe (2m. de longitud).

• Manual de instrucciones.

• Certifi cado numerado del fi ltro absoluto H14, que acredita que el fi ltro ha demostrado su efi ciencia ≥99,995% en ensayo de laboratorio.

• Distintivo adhesivo que acredita que su local dispone de una adecuada calidad de aire.

• Llave para el desmontaje del panel que da acceso a los fi ltros (necesario para puesta en marcha y mantenimiento).6

• Una vez fuera de la caja, ubique el purifi cador en el local o habitación sobre el que se desea purifi car el aire.

• La unidad dispone de 4 ruedas que facilitan el desplazamiento de la unidad. Durante el despla- zamiento preste atención para evitar que el equipo colisione con objetos o partes del edifi cio.

• El equipo únicamente debe rodar por superfi cies lisas, completamente secas. No desplace el equipo por rampas o superfi cies con desniveles importantes.

• No deje el purifi cador al alcance de los niños, debido a su confi guración y distribución de pesos, éste podría causar daños graves en caso de caída sobre un menor.

• Para evitar el volcado del equipo, disponemos de kits de anclaje a pared. Consulte a su vendedor para obtener más información.

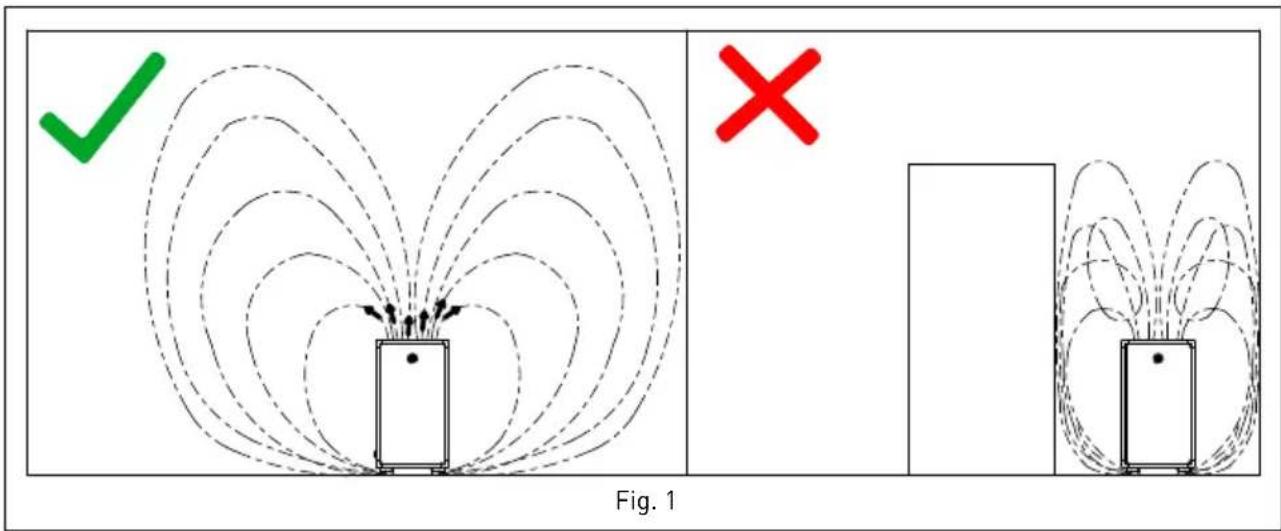

• En la elección del emplazamiento tenga en cuenta las siguientes recomendaciones: − No obstaculice la salida de aire purifi cado, mantenga la mayor distancia posible con el fi n de garantizar una buena distribución de aire por la estancia. − Siempre que sea posible es preferible evitar ubicar el purifi cador entre paredes u objetos que puedan obstaculizar la correcta distribución de aire del difusor (Fig.1).

• Los purifi cadores PAP están equipados con varios fi ltros, entre ellos un fi ltro absoluto con efi ciencia del 99,99%. Para garantizar el buen funcionamiento del equipo y disfrutar du- rante un mayor tiempo de una buena calidad de aire, es imprescindible ubicar el equipo en un entorno seco y limpio.7

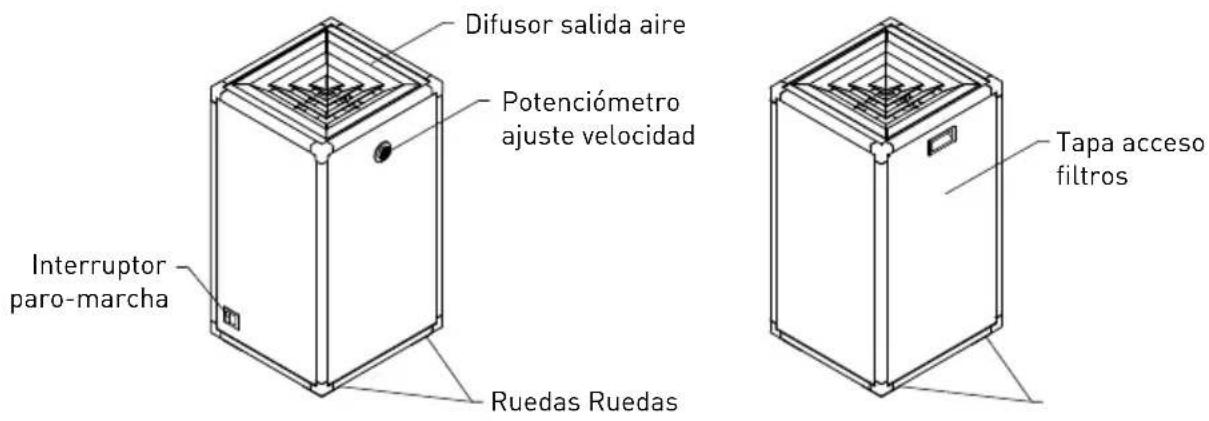

El purifi cador PAP está compuesto por los siguientes componentes: Tapa acceso filtros Interruptor paro-marcha Difusor salida aire Vista por la parte frontal Vista por la parte trasera Ruedas Ruedas Potenciómetro ajuste velocidad

8.2. CONDICIONES DE UTILIZACIÓN

• Las unidades PAP están indicadas para la purifi cación de aire en ambientes comer- ciales y sanitarios limpios. No utilizar la unidad en ambientes polvorientos ya que esto provocaría la rápida saturación de los fi ltros.

• Respetar las siguientes condiciones ambientales: − Modelo PAP-420 H14: Temp. Máxima: 50ºC y Hum.Relativa máxima 80% − Modelo PAP-350 CA/VOC H14: Temp. Máxima: 40ºC y Hum.Relativa máxima 60%

8.3. PUESTA EN MARCHA

¡IMPORTANTE! Las unidades PAP incluyen fi ltros de muy alta efi cacia montados en su interior. Para evitar la contaminación de los fi ltros absolutos H14, carbón activo y VOC (los dos últimos únicamente disponibles en modelo PAP 420), éstos se suministran en bolsas de plástico. Previamente a la puesta en marcha de la unidad, es necesario retirar estas bolsas y volver a montar los fi ltros asegurándose que el sentido de aire coincide con el indicado en el marco del fi ltro.8

Para retirar las bolsas de los fi ltros, siga el siguiente procedimiento:

• Asegúrese que la unidad no se encuentra conectada a la red eléctrica.

• Utilice guantes protectores en la manipulación del equipo.

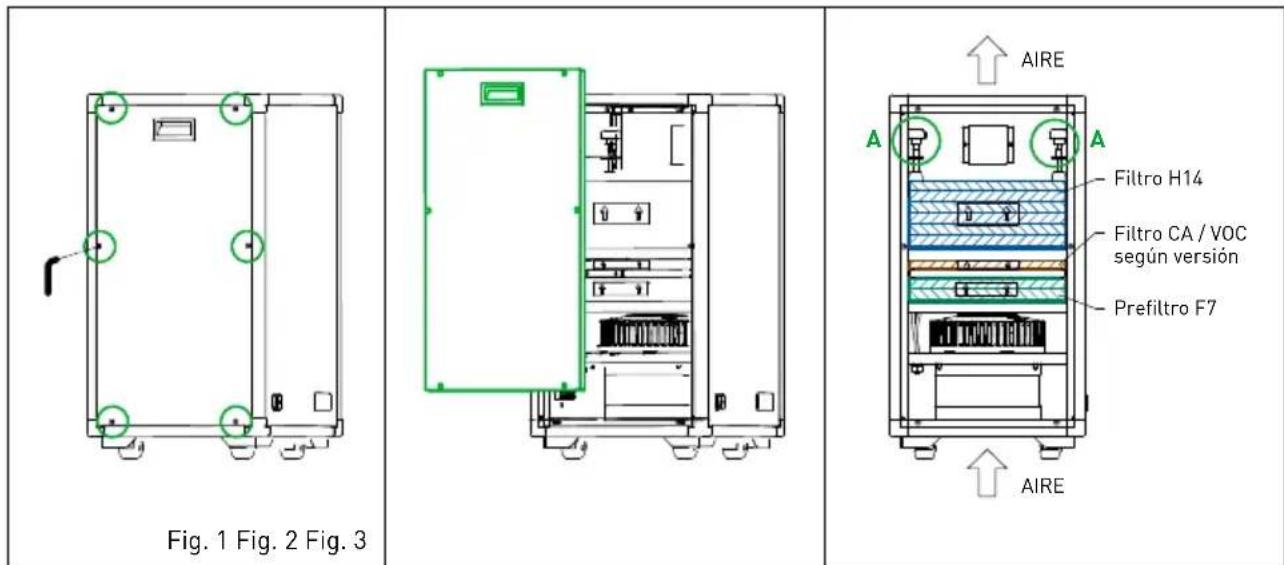

• Con la ayuda de la llave suministrada con el equipo, afl oje y retire los tornillos que sujetan la tapa de acceso a fi ltros (Fig.1).

• Retire la tapa (Fig.2).

• Libere el fi ltro absoluto mediante afl ojado de los cuatro pomos giratorios existentes (Fig.3-A). Retire el fi ltro absoluto, sáquelo de su bolsa y vuelva a ubicarlo en su posición. Realizar la misma operación con los fi ltros de carbón activo y VOC (en caso de que su uni- dad los incorpore).

• Al volver a colocar los fi ltros asegúrese que el sentido de aire de la etiqueta del fi ltro coin- cide con el fl ujo del aire en la unidad. Filtro CA / VOCsegún versiónPrefiltro F7Filtro H14

AIRE AIRE Fig. 1 Fig. 2 Fig. 3 Al colocar los nuevos fi ltros asegúrese que el sentido de aire de la etiqueta del fi ltro coincide con el fl ujo del aire en la unidad. Una vez desembolsados los fi ltros, la unidad se encuentra lista para ser puesta en marcha. Conecte el cable de alimentación a la red eléctrica y accione el in- terruptor paro-marcha. A continuación ajuste el caudal de aire de acuerdo con las necesidades del local (ver siguiente punto).

9. AJUSTE DEL CAUDAL DE AIRE

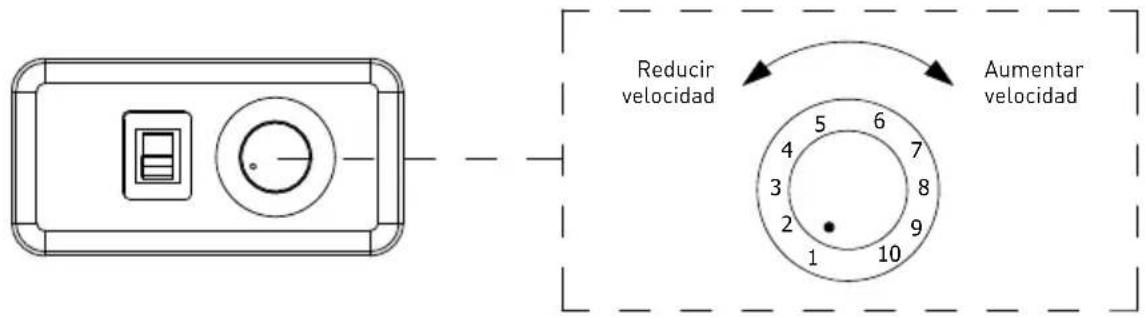

Todos los modelos de la gama PAP disponen de un potenciómetro integrado que permite realizar el ajuste manual de la velocidad de los ventiladores. El ajuste de la velocidad depende de varios factores como: superfi cie de la estancia, altura, tipo de uso y ocupación. Una velocidad demasiado baja provocará que la calidad del aire de la estancia no sea la adecuada. Mientras que una velocidad demasiado alta provocará un ensuciamiento de los fi ltros prematuro. A continuación mostramos una serie de tablas con velocidades recomendadas en función de la aplicación y las dimensiones de la estancia.9

Ajuste de velocidad recomendada en función de la aplicación y dimensiones del local:

Reducir velocidad Aumentar velocidad Locales con poca ocupación (recepción y habitaciones de hotel, consultorios médicos, den- tistas, despachos): Altura (m) Superfi cie (m

2,5 4567788 Locales con ocupación media (ofi cinas, salas de reuniones, establecimientos comerciales, aulas): Altura (m) Superfi cie (m

9.2. MODELO PAP-350 CA H14 Y PAP-350 VOC H14 Ajuste de velocidad recomendada en función de la aplicación y dimensiones del local:

Reducir velocidad Aumentar velocidad Locales con poca ocupación (recepción y habitaciones de hotel, consultorios médicos, den- tistas, despachos): Altura (m) Superfi cie (m

2,5 4567788 Locales con ocupación media (ofi cinas, salas de reuniones, establecimientos comerciales, aulas): Altura (m) Superfi cie (m

5 89---- 4,5 8910--- 4 789--- 3,5 78910-- 3 788910- 2,5 678899 Locales del punto anterior con elevada ocupación (cafeterías, restaurantes, salas de espera): Altura (m) Superfi cie (m

Pese a que las operaciones de mantenimiento no suelen ser complicadas, recomendamos que éstas sean realizadas por personal cualifi cado. En S&P disponemos de una extensa red de Servicios Técnicos que podrán ofrecer su asistencia técnica tanto para la puesta en mar- cha de los equipos como realizar el mantenimiento de fi ltros y limpieza interior de la unidad. En nuestra página www.solerpalau.es encontrará información sobre los Servicios Técnicos que dan cobertura a su zona. 10.1. FILTROS Los purifi cadores PAP equipan fi ltros absolutos con una efi ciencia de fi ltración ≥99,995%. Para poder disfrutar durante un mayor tiempo de las prestaciones del purifi cador es indis- pensable realizar un adecuado mantenimiento de los fi ltros. Consideraciones sobre la manipulación de los fi ltros Las unidades PAP-420 disponen de dos etapas de fi ltración F7+H14. En el caso de las unida- des PAP-350 éstas disponen de una tercera etapa específi ca para la eliminación de olores, gases y VOC (según versión). En función del ambiente en el que haya sido utilizado el purifi cador PAP, los fi ltros usados podrían contener partículas y sustancias contaminantes y/o tóxicas. En el caso de los fi ltros de olores, gases y VOC, el material adsorvente que contienen los fi ltros posee una elevada capacidad de adsorción de gases contaminantes, mientras que los fi ltros HEPA H14 poseen una alta efi ciencia para la retención de virus y bacterias. Cuando realice la manipulación de fi ltros usados siga las siguientes recomendaciones:

• Protéjase con mascarilla FFP-2 o FFP-3 y utilice guantes desechables durante la manipu- lación del fi ltro.

• Minimice el tiempo de contacto con los fi ltros.

• Una vez retirados, deposite los fi ltros en bolsas de plástico herméticas y contacte con un profesional con titulación de Gestor de Residuos para que lleve a cabo el tratamiento de los fi ltros según los procedimientos establecidos en su comunidad. Limpieza y sustitución de los fi ltros Prefi ltro F7 Tiene la función de retener las partículas de mayor tamaño y al mismo tiempo proteger al resto de fi ltros, alargando su vida útil. Es conveniente realizar un control visual del fi ltro F7 de forma periódica. La limpieza del prefi ltro debe realizarse con delicadeza para evitar dañar el material fi ltrante. Con la ayuda de un paño seco o ligeramente humedecido (nunca mojado) retire las partícu- las acumuladas sobre la superfi cie del fi ltro, pelusas, acumulación de polvo y partículas de mayor tamaño. No realice soplado mediante aire comprimido ni utilice aspiradoras ya que en ambos casos se podría dañar el elemento fi ltrante, disminuyendo considerablemente la efi cacia del fi ltro. Filtro absoluto H14 y fi ltros de olores, gases y VOC Estos fi ltros no necesitan mantenimiento. Una vez que los fi ltros se han colmatado se debe proceder a su sustitución. Las frecuencias de mantenimiento de los fi ltros dependerán de varios factores como son las horas de utilización, caudal de regulación, así como el grado de limpieza del ambiente.12

Debido a esta dependencia de factores, no es posible establecer unas frecuencias de mante- nimiento exactas. A modo orientativo se pueden seguir las siguientes pautas:

• Control visual/limpieza del prefi ltro: Cada 2 meses.

• Sustitución del prefi ltro: Entre 6 meses y 1 año dependiendo del uso.

• Sustitución del fi ltro CA/VOC: Entre 6 meses y 1 año dependiendo del uso.

• Filtro absoluto H14: Entre 1 año y 2 años dependiendo del uso. Proceso para el desmontaje de los fi ltros El acceso a fi ltros se realiza desde la parte superior del equipo. Para acceder a éstos, siga el siguiente procedimiento:

• Asegúrese que la unidad no se encuentra conectada a la red eléctrica.

• Utilice guantes protectores en la manipulación del equipo.

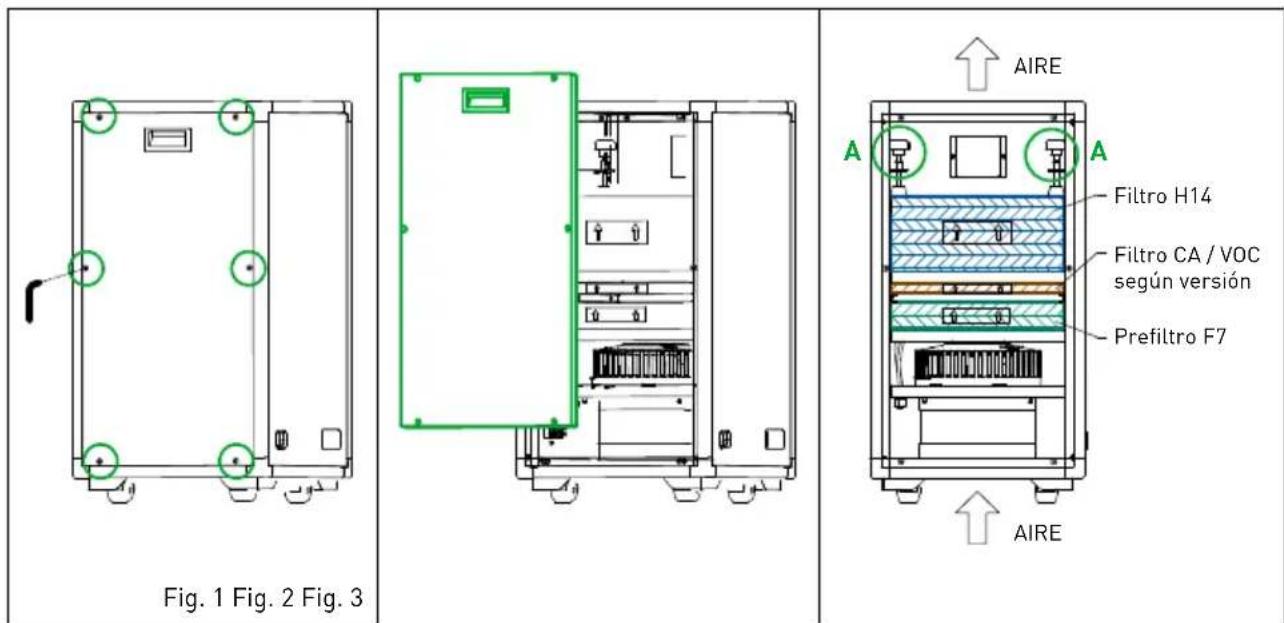

• Con la ayuda de la llave suministrada con el equipo, afl oje y retire los tornillos que sujetan la tapa de acceso a fi ltros (Fig.1).

• Retire la tapa (Fig. 2).

• El prefi ltro F7 va montado sobre un carril metálico. Para retirarlo basta con tirar del fi ltro hacia el exterior haciéndolo deslizar por su guía.

• El fi ltro absoluto H14 va fi jado mediante un sistema de apriete mediante manetas girato- rias. Para retirar el fi ltro es necesario afl ojar las manetas Fig.3 (A) hasta que el fi ltro quede liberado.

• Los modelos PAP-350 disponen además de un fi ltro específi co para la retención de gases y olores (VOC/CA). Para retirar este fi ltro es sufi ciente con tirar de él hacia el exterior. Filtro CA / VOC según versión Prefiltro F7 Filtro H14

AIRE AIRE Fig. 1 Fig. 2 Fig. 3 Al colocar de nuevo los fi ltros asegúrese que el sentido de aire de la etiqueta del fi ltro coinci- de con el fl ujo del aire en la unidad. Una vez realizado el mantenimiento/sustitución de los fi ltros siga los pasos anteriores en orden inverso antes de volver a poner en marcha la unidad.13

• Se recomienda verifi car el estado del ventilador cada 6 meses.

• En el caso de detectarse acumulación de polvo o suciedad sobre las superfi cies del rodete proceder a su limpieza, en primer lugar con un paño húmedo y a continuación con algún producto desinfectante que sea compatible con la poliamida.14
