AUD 120 - Cortina de aire DAITSU - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato AUD 120 DAITSU en formato PDF.
| Tipo de producto | Cortina de aire |
| Marca | Daitsu |
| Modelo | AUD 120 |
| Dimensiones (L x A x P) | 1200 x 220 x 157 mm |
| Peso neto | 14,5 kg |
| Alimentación eléctrica | 220 V, 50/60 Hz |
| Potencia absorbida máx. | 160 W |
| Caudal de aire (alta/baja) | 1760 / 1680 m³/h |
| Nivel sonoro | 53-54 dB |
| Velocidad del aire (alta/baja) | 8,5-11 m/s |
| Diámetro de la rueda | 136 mm |
| Longitud de la estructura | 1200 mm |
| Altura de instalación máx. | 3 m |
| Tipos de control | Manual (interruptor) o mando a distancia |
| Funciones de velocidad | Alta y baja |
| Aplicaciones recomendadas | Comercios, teatros, salas de reuniones, hoteles, oficinas |
| Mantenimiento | Limpieza anual con detergente suave; no usar productos químicos agresivos |
| Precauciones de seguridad | Desconectar antes del mantenimiento; usar la tensión nominal; evitar el agua en el motor |
| Instalación | Fijación mural (hormigón o madera); no dejar espacio entre la unidad y la pared |
| Número de motores | 6 |
Preguntas frecuentes - AUD 120 DAITSU
Preguntas de los usuarios sobre AUD 120 DAITSU
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cortina de aire en formato PDF gratis! Encuentra tus instrucciones AUD 120 - DAITSU y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AUD 120 de la marca DAITSU.
MANUAL DE USUARIO AUD 120 DAITSU

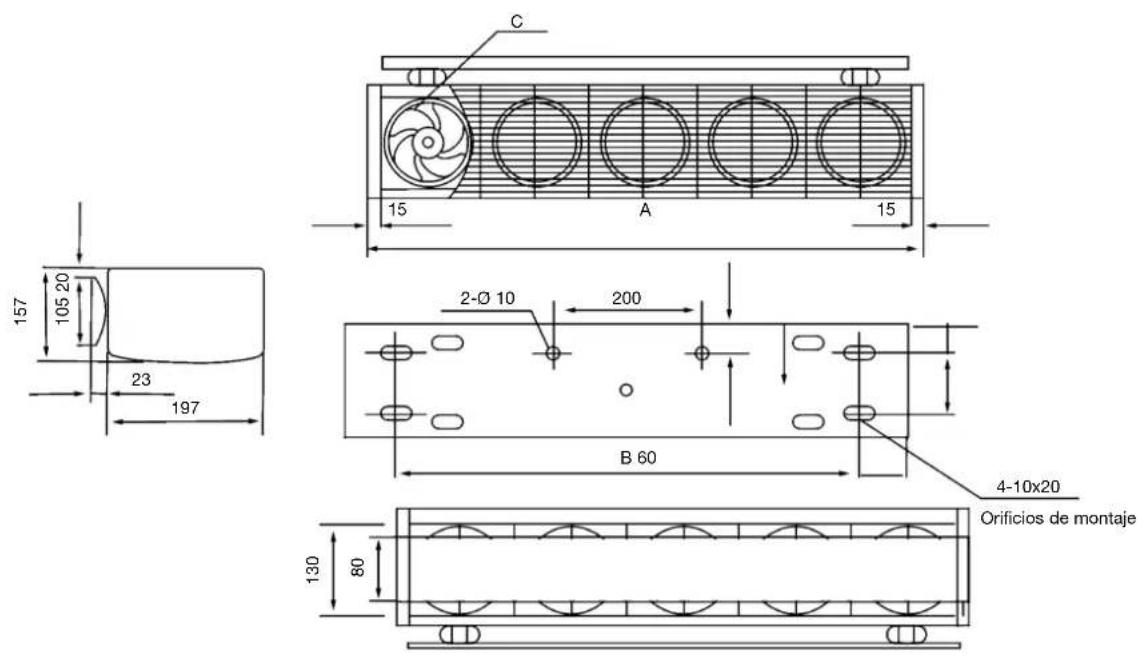

Introduccion al producto 2
Precauciones durante la instalacion 3
Instalacion 4
Conexiones electricas y puesta en marcha 5
Mantenimiento 6
Parámetrosétécnicos 6
INTRODUCCION AL PRODUCTO

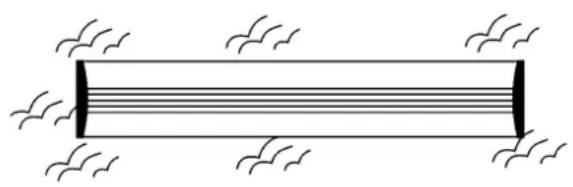

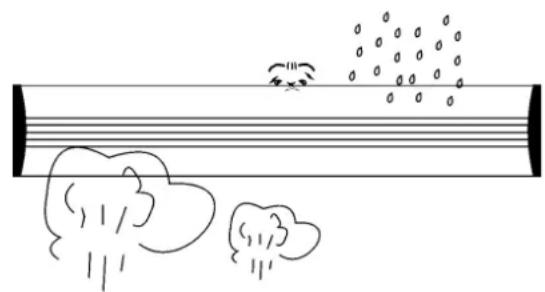

La unidad de cortina de aire de ventilacion directa es un nuevo modelo de cortina de aire queiene las seguidescharacteristicas: elevada eficencia, bajo nivel de ruido y estructura razonable, y seutilizoctechnologia adoptada para su produccion. Paralograr un efecto aislado de aire frio o caliente, se hautilido una estructura de doble ventilacion del aire. Se tratate da una estruc-. tura que se adapta perfectamente a las instalaciones modernas. Se possible colocar sobre puertas demercados, teatros, salas de reuniones, habitaciones, hoteles, ofecinas, fabricas yalmacenes para evitar el polvo, mosquitos, ambientes perjudiciales, etc.
Siga las siguientes indicaciones durante la instalacion de la cortina de aire.
1- Instale la unidad en un lugar resistente para evitar vibrações y garantizar su seguridad (ya que podía provocar gritas o vibrações en la pared y ruidos).

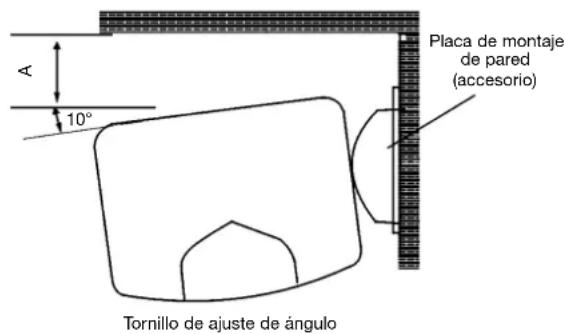

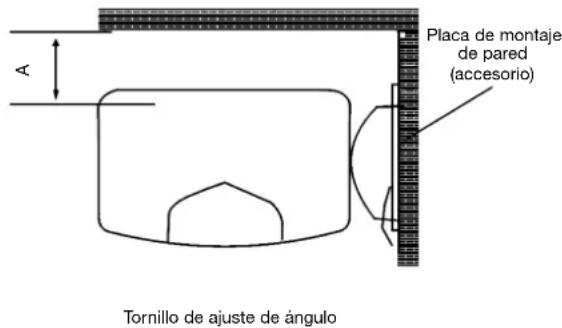

2-Instale la unidad bajo de la estancia y A≥ 100 mm.
3- Si instalala la unidad a demasiada alta, no obtendrá los efectos suficientes. El limite de alta es de 3 metros.

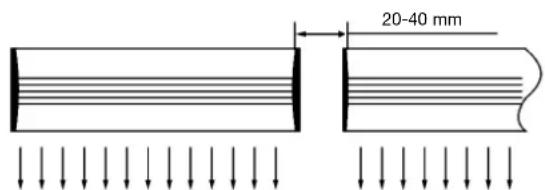

4- Cuando la entrada es más ancha que la cortina de aire, se recomienda instalar dos o más unidades en paralelo. En@cuyo caso,deje espacios de 20-40 mm entre las differentes unidades de cortina de aire.
5- No deje ningún espacio entre la cortina de aire y la pared.
6- No instale launidad en Lugaresdonde poder ser salpicada con agua, esté expuesta a vapores excessivos, gases explosivos o gases corrosivos.
INSTALLACION
A- Instalación en pared de hormigón:

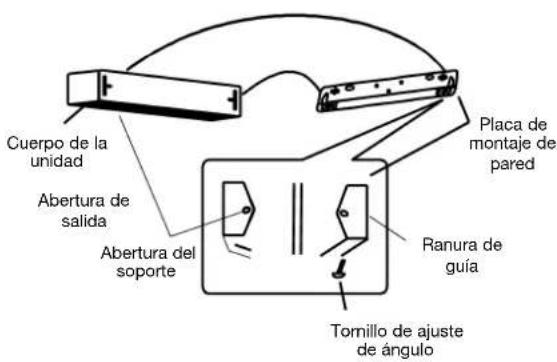

1- Retire la placac de montaje. Para ello, afoje el tornillo de la parte posterior del cuerpo principal.

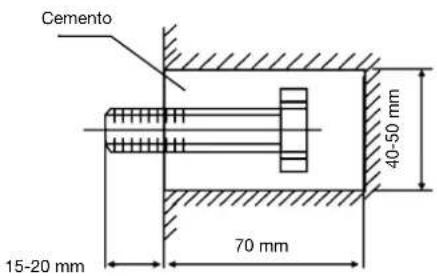

2- Fije los permos en la posicón correcta. (Decía la posición conridge de la plaza de montaje y vierta cimento en los orificios de los permos).

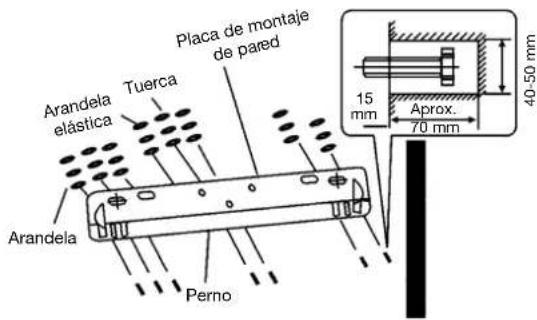

3- Cuando el cemento se haya escado, monte la plac de montaje (utilice la arandela y la tuerca de acuerdo con la?siguele ilustracion).
4- Instale el cuero principal de la unidad.
Ajuste el cuero principal en el extremo superior de la placar de montaje y sujete la como se muestra.
B-Instalacion en pared de madera:

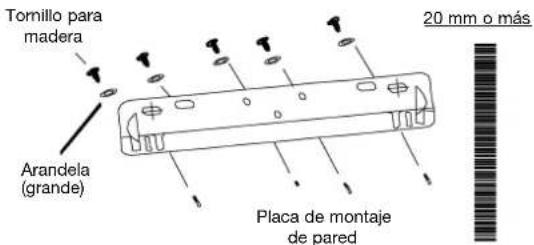

1-Fije la plac de montaje en las posiciones correctas con tornillos.
2- Igual que el paso 4 de A.
CONEXIONES ELECTRICAS Y PUESTA EN MARCHA

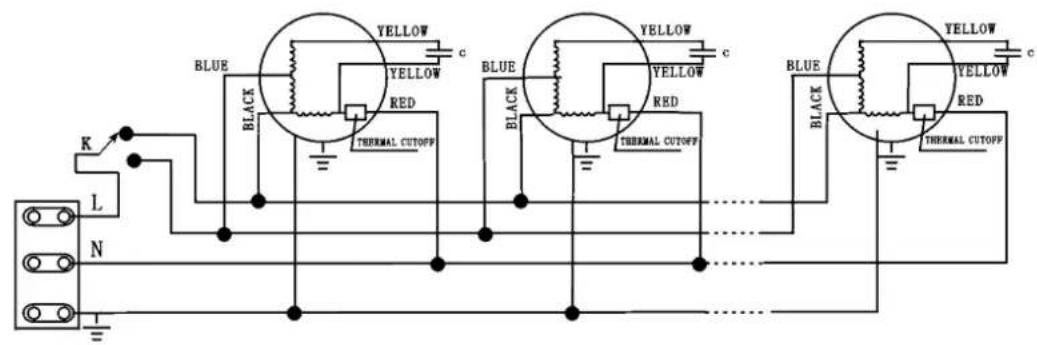

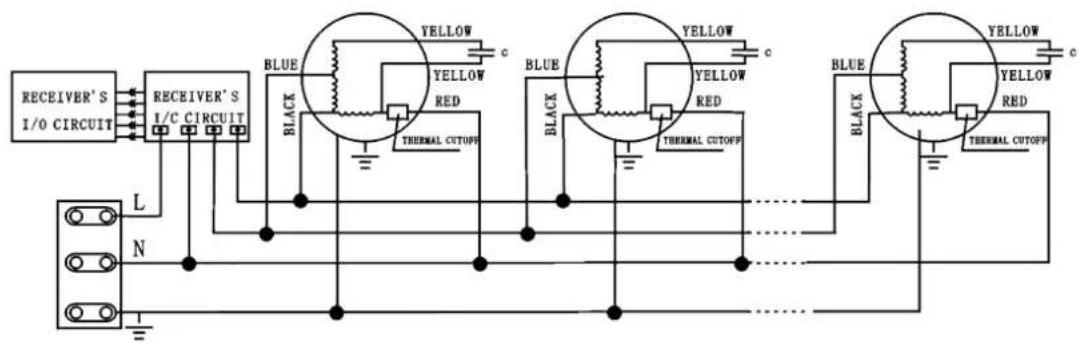

Conexiones electrolycas
1- Modelo con cerradura de contacto.
2- Modelo con control remoto.

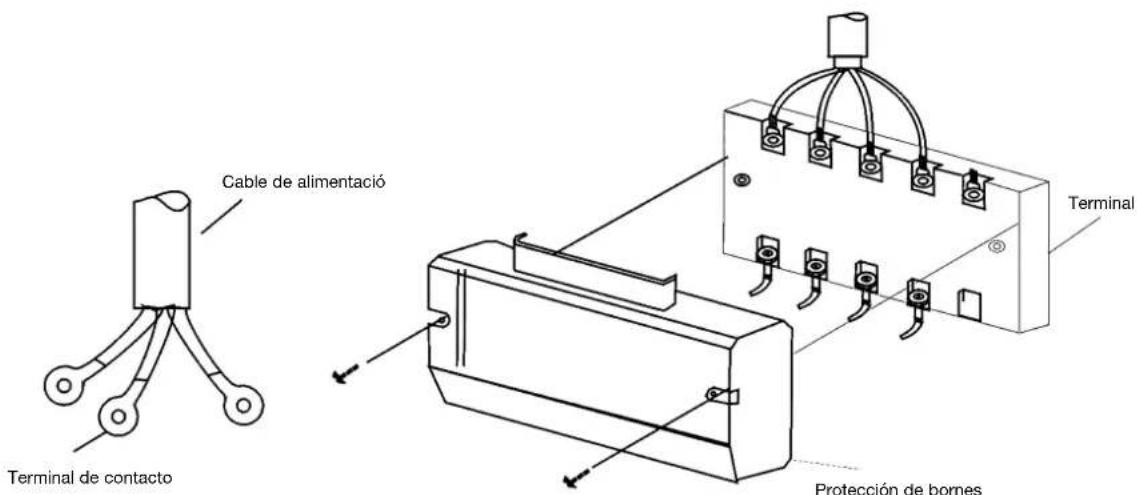

Método de cableado
MANTENIMIENTO
Funcionamento
1- Encienda el interruptor de potencia.
2-Coloque el interruptor en "Hi" (alto) o "Lo" (bajo) manualmente o con el telemando.

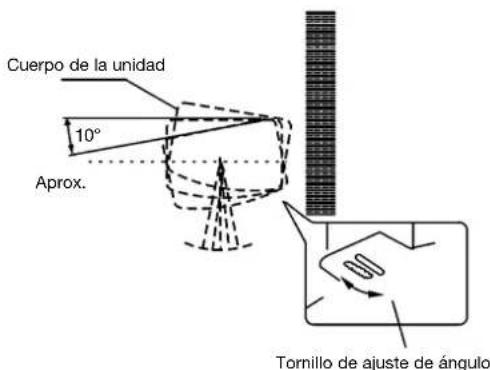

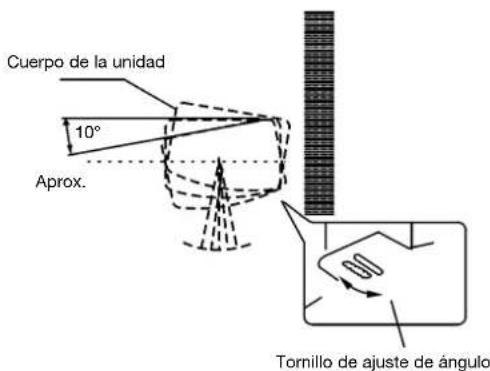

3- Ajuste la rejilla para Obtener el mejor efecto.
Fuerte viento
Brisa
PRECAUCIONES
1- Desconecte la fuente de alimentacion antes de realizar las pertinentes tareas de mantenimiento anuales.
2- Utilice launidad en el rango de tension y fecuencia que se indican en la plaza de caracteristicas Tecnicas.
3- Nunca utilise gasolina, benceno, disolventes uOTHER productos quimicos para limpiar la cortina de aire.
4- No doit que entre agua en el motor.
5- Cuando el suministro electrico proce de una toma de corrente, el enchufe debe ajustarse a IEC335-1. Cuando el cable electrico está conectado a un alimentador primario directamente, la inversionion de polaridad del intervalo de contacto debe ser como minimo de 3 mm.
PARÁMETROS TÉCNICOS
| MODELO | Frecuencia Hz | Tensión V | Diámetro de la rueda mm | Longitud del cuerpo mm | Potencia max. de entrada W | Volumen de aire m3/h | Ruido dB | Velocidad del aire m/s | Peso neto Kg | Dimensiones mm | ||
| Alta Baja | Alta Baja | Alta Baja | Alta Baja | |||||||||
| AUD 90 | 50/60 220 | 136 | 900 | 130 | 120 | 1400 | 1050 | 51-52 | 8,5-11 | 11,2 | 900x220x157 | |
| AUD 120 | 1200 | 160 | 145 | 1760 | 1680 | 53-54 | 8,5-11 | 14,5 | 1200x220x157 | |||
