Type de produit	Rideau d'air
Marque	Daitsu
Modèle	AUD 120
Dimensions (L x H x P)	1200 x 220 x 157 mm
Poids net	14,5 kg
Alimentation électrique	220 V, 50/60 Hz
Puissance absorbée max	160 W
Débit d'air (haute/basse)	1760 / 1680 m³/h
Niveau sonore	53-54 dB
Vitesse de l'air (haute/basse)	8,5-11 m/s
Diamètre de la roue	136 mm
Longueur de la structure	1200 mm
Hauteur d'installation max	3 m
Types de commande	Manuelle (interrupteur) ou télécommande
Fonctions de vitesse	Haute et basse
Applications recommandées	Commerces, théâtres, salles de réunion, hôtels, bureaux
Entretien	Nettoyage annuel avec détergent doux ; ne pas utiliser de produits chimiques agressifs
Précautions de sécurité	Débrancher avant entretien ; utiliser la tension nominale ; éviter l'eau dans le moteur
Installation	Fixation murale (béton ou bois) ; ne pas laisser d'espace entre l'unité et le mur
Nombre de moteurs	6

FOIRE AUX QUESTIONS - AUD 120 DAITSU

Quelle est la hauteur d'installation maximale pour le rideau d'air Daitsu AUD 120 ?

La hauteur d'installation maximale est de 3 mètres. Au-delà, l'efficacité du rideau d'air peut être réduite.

Quelle est la largeur de la porte que peut couvrir ce rideau d'air ?

Le modèle AUD 120 a une longueur de structure de 1200 mm, il est adapté pour des portes de largeur similaire. Si la porte est plus large, il est conseillé d'installer plusieurs unités en parallèle avec un espace de 20 à 40 mm entre elles.

Quelle est la tension d'alimentation requise ?

Le rideau d'air fonctionne en 220 V avec une fréquence de 50/60 Hz.

Comment régler la vitesse du ventilateur ?

La vitesse peut être réglée sur haute (Hi) ou basse (Lo), soit manuellement via l'interrupteur à clé intégré, soit à l'aide de la télécommande fournie.

Comment nettoyer le rideau d'air Daitsu AUD 120 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux avec un détergent doux. Ne jamais utiliser d'essence, benzène, diluant ou autres produits chimiques agressifs. Évitez que de l'eau ne pénètre dans le moteur.

Quel est le niveau sonore de ce rideau d'air ?

Le niveau sonore se situe entre 53 et 54 dB, ce qui est modéré pour une utilisation dans des locaux commerciaux.

Ce rideau d'air est-il adapté à une utilisation en extérieur ?

Non, il est conçu pour une installation intérieure. Ne pas l'exposer à l'eau, à la vapeur excessive, à des gaz explosifs ou corrosifs.

Peut-on installer le rideau d'air seul ?

Oui, l'installation peut être réalisée par un utilisateur averti en suivant les instructions de la notice. Elle peut se faire sur un mur en béton ou une cloison en bois. Pour le raccordement électrique, il est recommandé de faire appel à un professionnel.

Quelle est la fréquence d'entretien recommandée ?

Un entretien de routine doit être effectué une fois par an. Cela inclut le nettoyage des filtres et l'inspection générale de l'appareil.

Comment orienter le flux d'air ?

Le rideau d'air est équipé de vis de réglage d'angle qui permettent d'orienter le flux d'air entre vents forts et brise pour obtenir l'effet désiré.

MODE D'EMPLOI AUD 120 DAITSU

Manuel d'instructions

Operation manual

CONTENIDOS

Le produit 14
Précautions d'installation 15
Installation 16
Installation electrique et mise sous tension 17
Maintenance 18
Parametres techniques 18

LE PRODUIT

Le rideau d'air à ventilation directe est un nouveau modele dont les caractéristiques sont les suivantes : haut rendement, niveau sonore réduit et taille raisonnable ; une technologie adoptée a été utilisée pour la production. Afin d'isoler l'air chaud et l'air froid, une structure de ventilation double a été adoptée. Elle est assorté au climatiseur et à sa cloison moderne. Ce modele s'installe au-dessus de la porte des commercés, théâtres, salles de réunion, hotels, bureaux. Dans les(chambres,les usines et les économats afin d'éviter la poussière, les moustiques, les environnementns nocifs, etc.

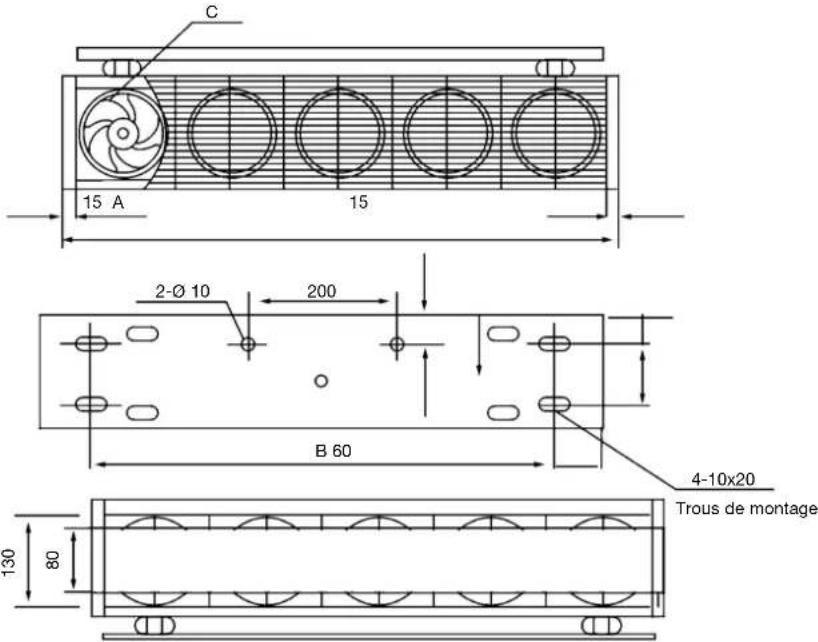

Table des dimensions Unité (mm)

MODELLE A B Numéro du moteur
AUD 90 900 750 5
AUD 120 1200 1050 6

PRECAUTIONS D'INSTALLATION

Suivre les instructions suivantes lors de l'installation du rideau d'air.

1- Installer l'unité dans un endroit solide afin d'éviter les vibrations et d'assurer sa sécurité (sinon, cela risque d'entrainer la déformation du mur, des tremblements et du bruit).

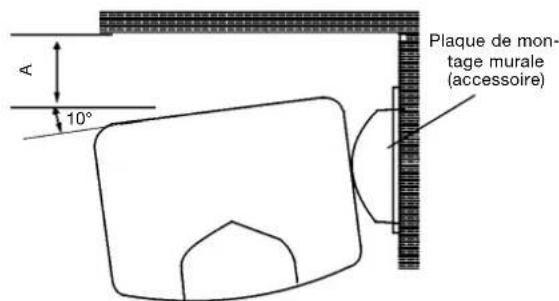

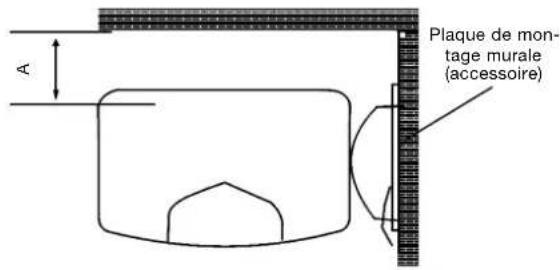

2- Installer l'unité à l'intérieur de la pièce avec A≥ 100 mm.

3- Si l'unité est installée trop haut, Les effets obtenus ne seront pas suffisants. La hauteur limite est de 3 metres.

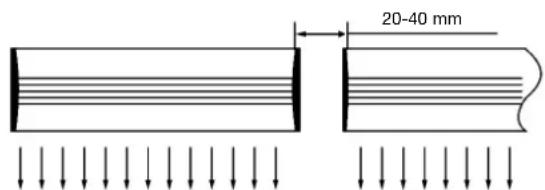

4- Si l'entrée est plus large que le rideau d'air, il est conseilé d'instructor en parallele deux unités ou plus. Dans ce cas, prévoir des espaces de 20 à 40 mm entre les unités.

5- Ne pas laisser d'espace entre le rideau d'air et le mur.

6- Ne pas installer l'unité à un endroit exposé à l'eau, à une vapeur excessive, à des gaz explosifs ou corrosifs.

INSTALLATION

A- Installations sur un mur de béton:

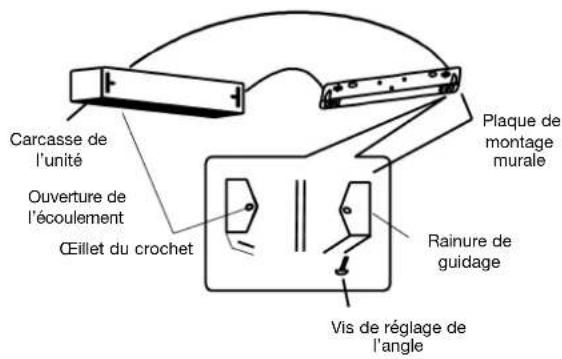

1- Retirer la plaque de montage.

Elle peut être retiree enotide la vis se trouvant à l'amiere de la carcasse principale.

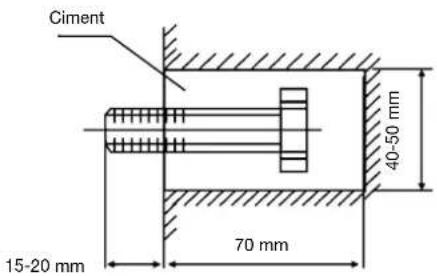

2- Fixer les écrous dans la position appropriée.

(Choisir la position avec la plaque de montage etmettre du ciment dans les trous des boulons).

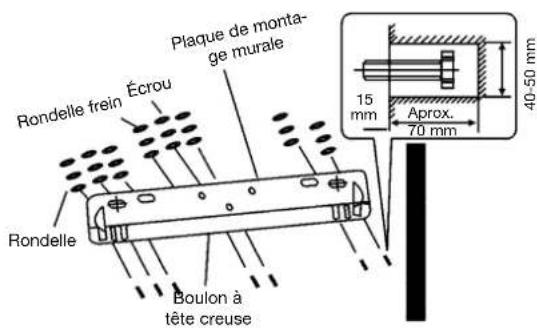

3- Une fois que le ciment a pris, installer la plaque de montage (utiliser la rondelle et l'écrou comme indiqué ci-après).

4- Installer la structure principale

Placer la structure principale sur l'extrémité supérieure de la plaque de montage et la claveter.

B- Installation sur une cloison en bois:

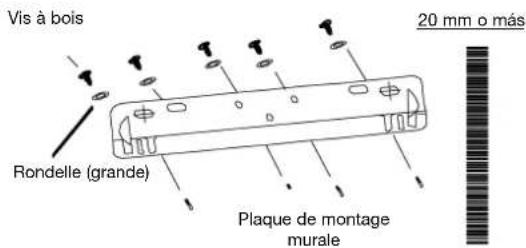

1- Fixer la plaque de montage dans la position adequate à l'aide des vis tarauds.

2-Meme chose que pour I'etape 4 de la partie A

INSTALLATION ÉLECTRIQUE ET MISE SOUS TENSION

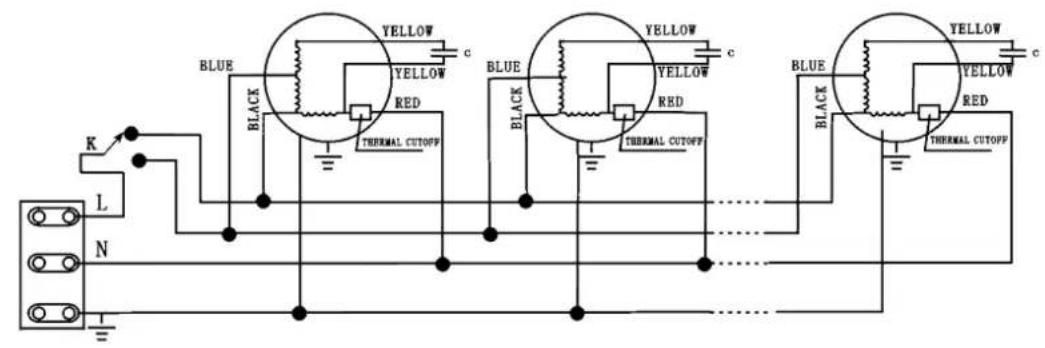

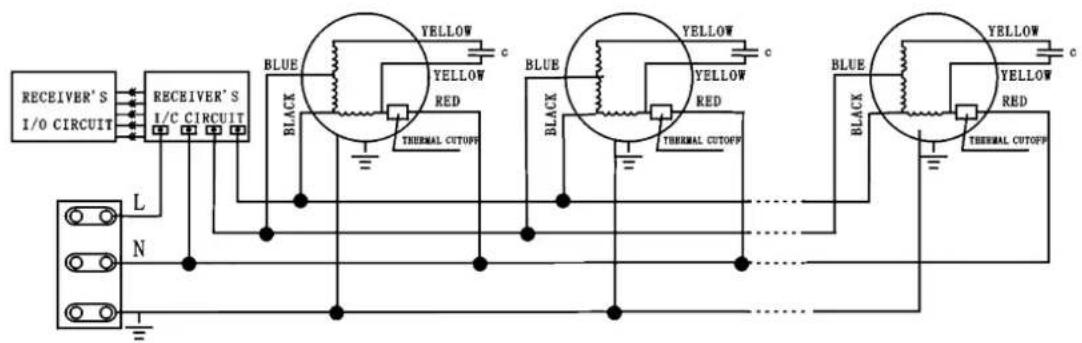

Installationelectrique

1- Modèle avec interrupteur à clé.

2- Modèle avec telécommande.

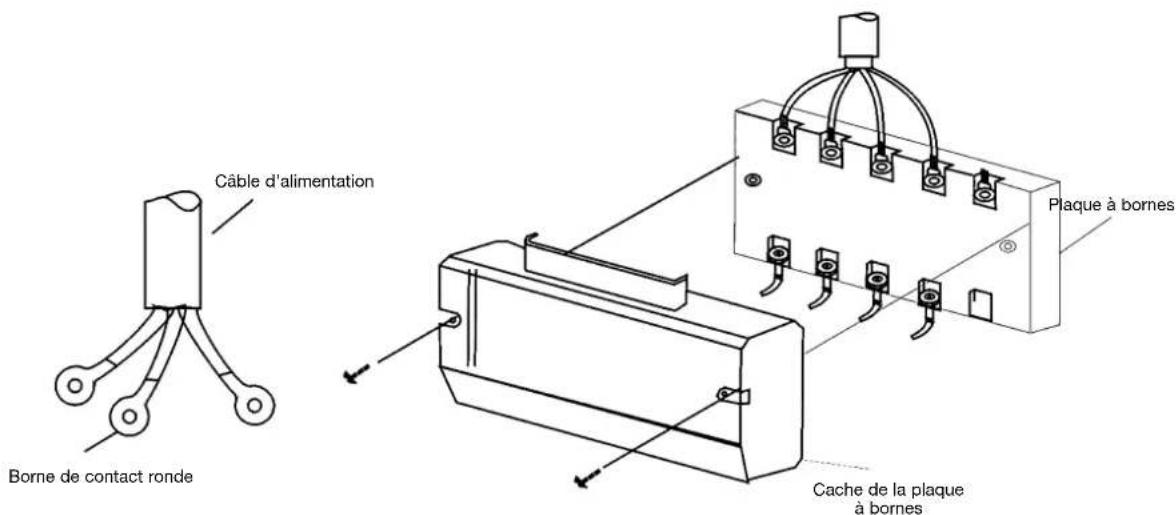

Méthode de câblage

MAINTENANCE

Mode

1-Metre I'unite sous tension.
2-Metre l'interrupteur sur Hi ou Lo, manuellement ou a partir de la telecommande.

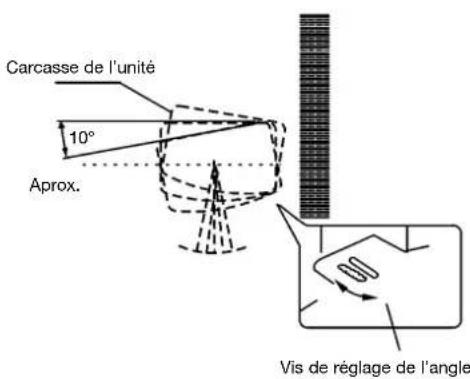

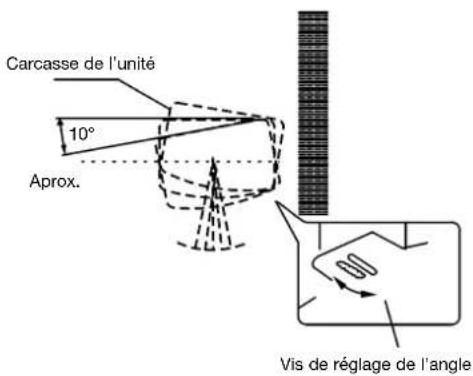

3- Regler l'orientation pour obtenir le meilleur effet.

Vis de réglage de l'angle
Vents forts

Vis de réglage de l'angle
Brise

PRECAUTIONS

1- Debrancher la source d'alimentation avant d'intervenir sur l'unité. La maintenance de routine doit être effectue une fois par an.
1- Utiliser l'unité avec la tension nominale et la fréquence indiquées sur la plaque signalétique.
1- Ne jamais utiliser d'essence, de benzène, de diluant et autres produits chimiques pour nettoyer le rideau d'air.
1- Eviter que de I'eau ne penetre dans le moteur.
1- Lorsque la source d'alimentation vient d'une prise murale, cette derniere doit etre conforme a la norme IEC335-1. Lorsque le cable d'alimentation est directement raccorded au tube de charge, un commutateur de polarite avec un intervalle de contact de 3 mm minimum doit etre instalé sur ce dernier.

PARAMÉTRES TECHNIQUES

MODELE	Fréquence Hz	Tension V	Diamètre de la roue mm	Longueur de la structure mm	Puisance absorbée max W		Volume d'air m3		Niveau sonore dB	Vitesse de l'air m/s	Poids net Kg	Dimension mm
					Haute	Basse	Haute	Basse
AUD 90	50/60	220	136	900	130	120	1400	1050	51-52	8,5-11	11,2	900x220x157
AUD 120				1200	160	145	1760	1680	53-54	8,5-11	14,5	1200x220x157
