Tipo de produto	Cortina de ar
Marca	Daitsu
Modelo	AUD 120
Dimensões (L x A x P)	1200 x 220 x 157 mm
Peso líquido	14,5 kg
Alimentação elétrica	220 V, 50/60 Hz
Potência absorvida máx.	160 W
Fluxo de ar (alta/baixa)	1760 / 1680 m³/h
Nível sonoro	53-54 dB
Velocidade do ar (alta/baixa)	8,5-11 m/s
Diâmetro da roda	136 mm
Comprimento da estrutura	1200 mm
Altura de instalação máx.	3 m
Tipos de comando	Manual (interruptor) ou controle remoto
Funções de velocidade	Alta e baixa
Aplicações recomendadas	Comércios, teatros, salas de reunião, hotéis, escritórios
Manutenção	Limpeza anual com detergente suave; não usar produtos químicos agressivos
Precauções de segurança	Desligar antes da manutenção; usar tensão nominal; evitar água no motor
Instalação	Fixação na parede (concreto ou madeira); não deixar espaço entre a unidade e a parede
Número de motores	6

Perguntas frequentes - AUD 120 DAITSU

Qual é a altura máxima de instalação para a cortina de ar Daitsu AUD 120?

A altura máxima de instalação é de 3 metros. Acima disso, a eficácia da cortina de ar pode ser reduzida.

Qual é a largura da porta que esta cortina de ar pode cobrir?

O modelo AUD 120 tem um comprimento de estrutura de 1200 mm, é adequado para portas de largura semelhante. Se a porta for mais larga, é aconselhável instalar várias unidades em paralelo com um espaço de 20 a 40 mm entre elas.

Qual é a tensão de alimentação necessária?

A cortina de ar funciona em 220 V com frequência de 50/60 Hz.

Como ajustar a velocidade do ventilador?

A velocidade pode ser ajustada para alta (Hi) ou baixa (Lo), manualmente através do interruptor de chave integrado ou com o controle remoto fornecido.

Como limpar a cortina de ar Daitsu AUD 120?

Desligue o aparelho antes de qualquer limpeza. Use um pano macio com detergente suave. Nunca use gasolina, benzeno, diluente ou outros produtos químicos agressivos. Evite que água entre no motor.

Qual é o nível sonoro desta cortina de ar?

O nível sonoro fica entre 53 e 54 dB, o que é moderado para uso em ambientes comerciais.

Esta cortina de ar é adequada para uso externo?

Não, é projetada para instalação interna. Não exponha à água, vapor excessivo, gases explosivos ou corrosivos.

Pode-se instalar a cortina de ar sozinho?

Sim, a instalação pode ser feita por um usuário experiente seguindo as instruções do manual. Pode ser feita em parede de concreto ou divisória de madeira. Para a conexão elétrica, é recomendável chamar um profissional.

Qual é a frequência de manutenção recomendada?

A manutenção de rotina deve ser feita uma vez por ano. Isso inclui a limpeza dos filtros e a inspeção geral do aparelho.

Como orientar o fluxo de ar?

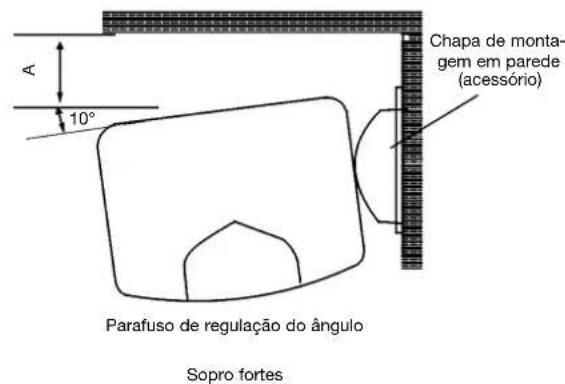

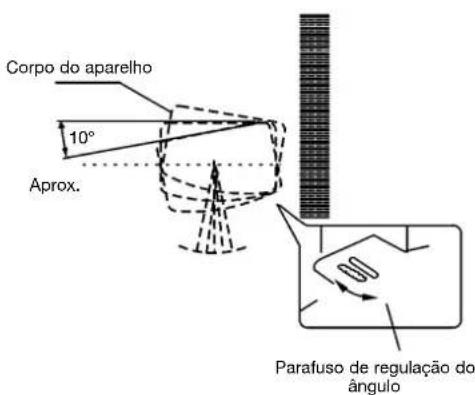

A cortina de ar é equipada com parafusos de ajuste de ângulo que permitem orientar o fluxo de ar entre ventos fortes e brisa para obter o efeito desejado.

MANUAL DE UTILIZADOR AUD 120 DAITSU

Tabla de dimensiones Unidades (mm)

MODELO A B n° de motores
AUD 90 900 750 5
AUD 120 1200 1050 6

PRECAUCIONES DURANTE LA INSTALLACION

Apresentação do produits 8
Precauções de instalação 9
Instalacao 10
Electrificaço e funcaoamento 11
Manutenção 12
Parametros techniques 12

APRESENTAÇÃO DO PRODUCTO

A Cortina de Ar de Ventilacao Directa e um novo modelo de cortina de ar que tem as seguintes caractensticas: Elevada eficiencia, baixo nivel de ruido e estrutura de tamanho comodo, adoptando technologia de elevado rendimento. Para fornecer um efeito isolado de ar quente ou frio, o fabricante adoptou uma estrutura dupla de ventilacao de ar. E a combinacao de um ar condicao com um movel moderno. Pode ser instalado por cima da porta de um supermercado, cinema, sala de reunioes, hotel, escritorio, fabrica ou despensa para evacrar poeiras, mosquitos e ar nocivo, etc.

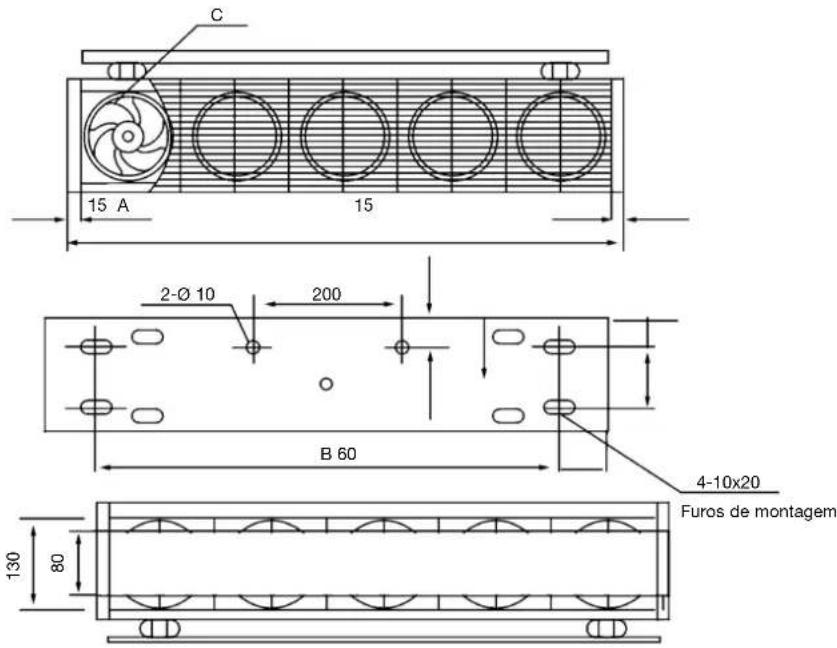

Tabela de dimensionales Unidade (mm)

MODELO A B Número do motor
AUD 90 900 750 5
AUD 120 1200 1050 6

PRECAUÇões DE INSTALLação

Para instalação da Cortina de Ar devem ser observadas as seguiñes regras.

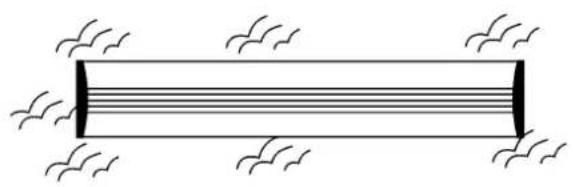

1- Instalar o aparelho em local firme para evitar vibrações eLERentar a segurar (se o local for instavel podem ocorro vibrações e ruido).

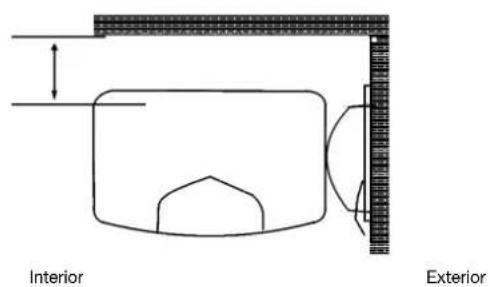

2-InstalaroparelHO 200mm dorcdiviso.

3- Se o aparecido estiver demasiado alto, não serao obtidos resultados satisfátórios. O limite de altera é de 3 m.

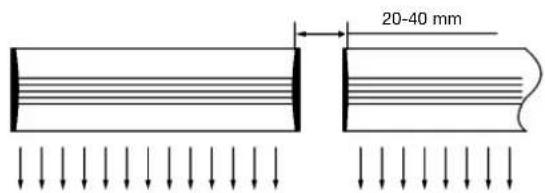

4- Quando a entrada for mais larga que a cortina, recomenda-se a instalação de dois ou mais aparhos em paralelo. Neste caso, prever intervalos de 20-40 mm entre os aparhos.

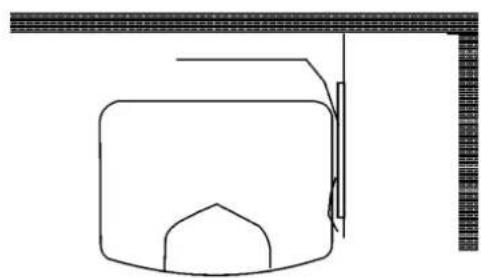

5- Nãodeerixar intervalos entreacortina de areaparede.

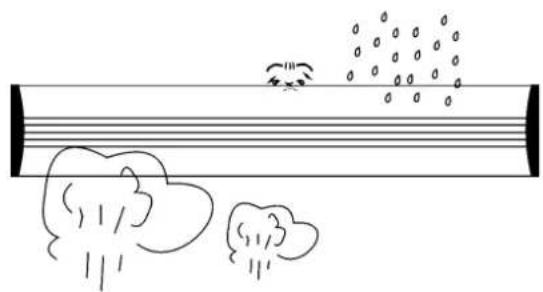

6- Não instalar o aparecido em local onde possa estar exposto a salpicos de agua, vapores excessivos, gases inflamaveis ou corrosivos.

INSTALAÇÃO

A- Instalacao em parede de betao:

1- Retirar a chapa de montagem.

Pode ser removida retirando o parafuso na parte posterior do corpo principal.

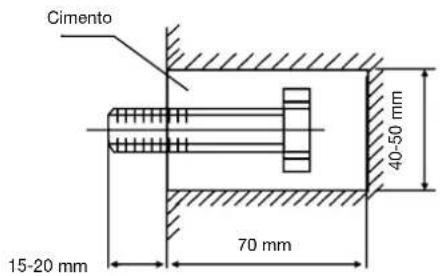

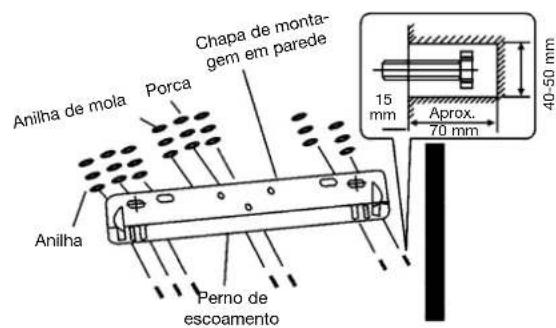

2- Fixar os pemos na posicao adequada.

(Escolher a posicao e cimentar os furos dos pernos).

3- Quando o cimento estiver seco, fixar a chapa de montagem (utilizar a porca e anilha como ilustrado).

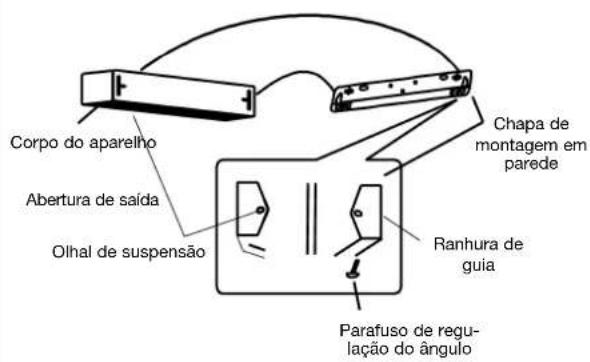

4- Instalacao do corpo principal.

Encostar o corpo principal do aparelho na parte superior da chapa de montagem e enganchá-lo como ilustrado.

B-Instalacao em parede de madeira:

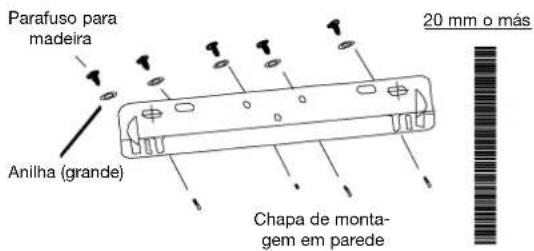

1- Fixar a chapa de montagem nas posições adequadas com parafus-sos autoroscantes.

2-Similar ao passo 4 de A.

ELECTRIFICAZAO E FUNCIONAMENTO

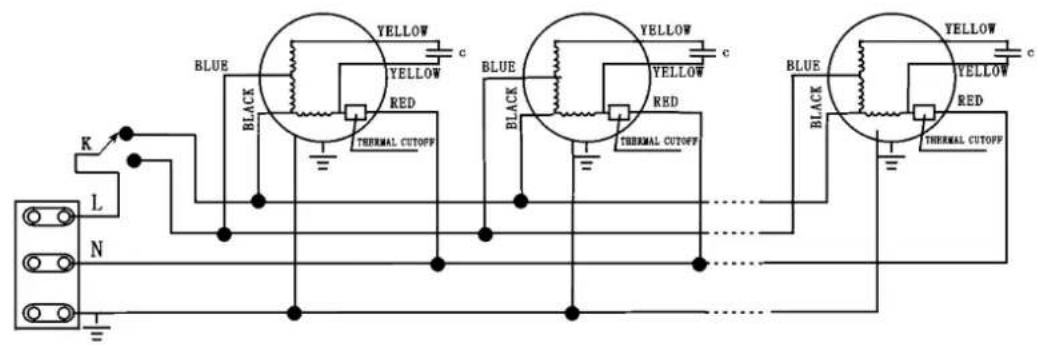

Electrificação

1- Modelo com interruptor.

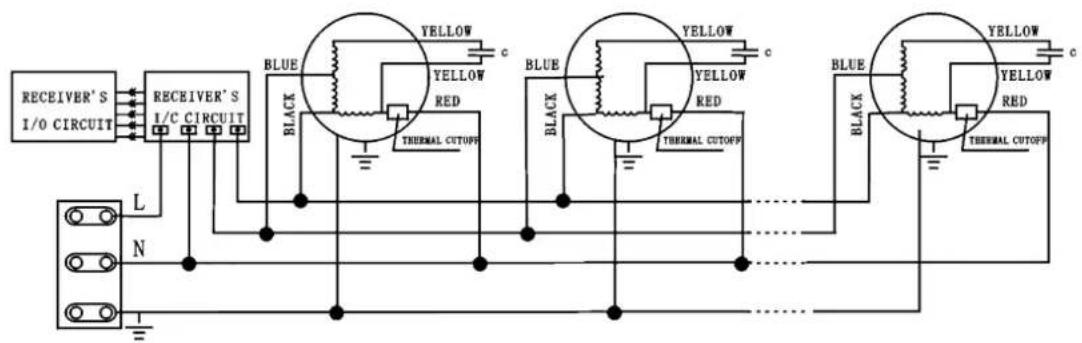

2- Modelo com controlo remoto.

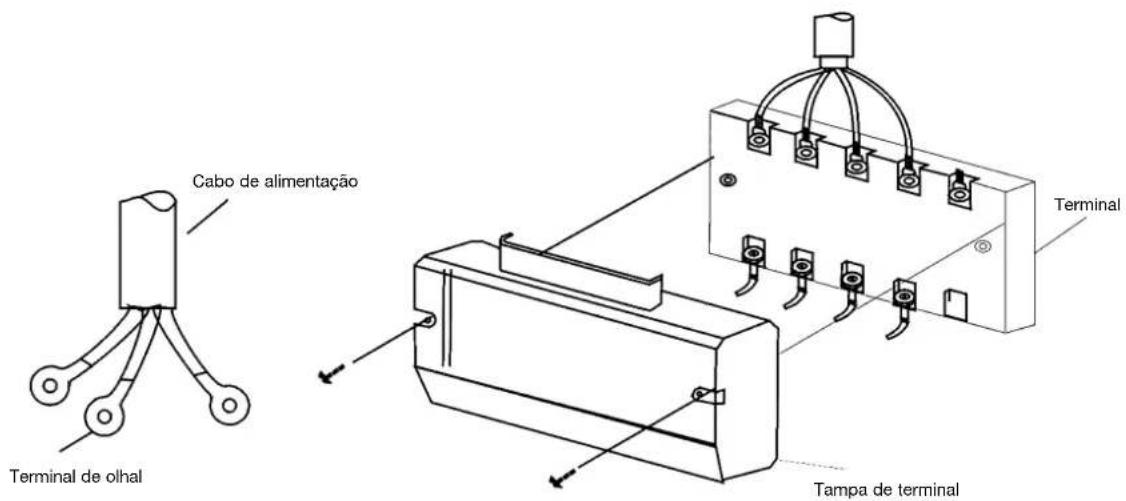

Método de electrificação

MANUTENÇA O

Funcionamento

1-Ligor o interruptor.
2- Colocar o interruptor na posicao Hi (alto) ou Lo (baixo) manuaamente ou com o controlo remoto.

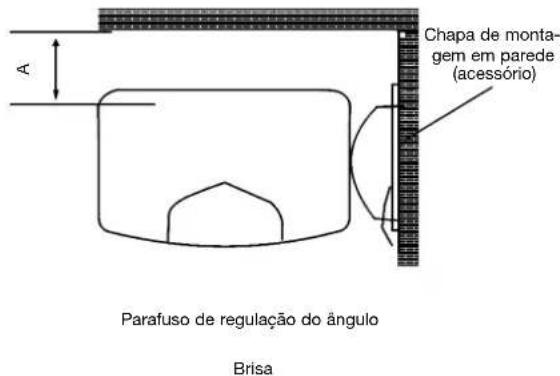

3- Regular a greha para obter o melhor efeito.

PRECAUÇÖES

1- Desligar a corrente antes de intervir no aparelho. A manutencao de rotina deve ser executada todos os anos.
2- Utilizar o aparecido à tensão e frequência nominais indicadas na placá de caracteristicas.
3- Nunca utilizing gasolina, benzeno, diluente ou quaisquer autres produits quimicos para limpar a cortina de ar.
4- Nao deixar entrada quaisquer liquidos no motor.
5- Quando a alimentacao for feita atraves de tomada, a ficha deve estar em conformidade com a norma IEC335-1. Quando o cabo de alimentacao estiver directamente ligado à linhe de alimentacao, deve ser instalado esta um disjuntor bipolar com uma abertura de contacto minima de 3 mm.

PARAMETROS TECNICOS

MODELO	Frequência Hz	Tensão V	Diâmetro do ventilador mm	Comprimento da estrutura mm	Entrada maior de potência W		Volume de ar m3		Ruido dB	Velocidade do ar m/s	Peso ligudo Kg	Dimensões mm
					Alta	Baixa	Alta	Baixa
AUD 90	50/60	220	136	900	130	120	1400	1050	51-52	8,5-11	11,2	900x220x157
AUD 120				1200	160	145	1760	1680	53-54	8,5-11	14,5	1200x220x157
