MANUAL DE USUARIO T 1593.9 HDA AL-KO
TRADUCCIÓN DEL MANUAL ORIGINAL DE INSTRUCCIONES
Índice
1 Acerca de este manual de instrucciones. 93
1.1 Símbolos de la portada 93
1.2 Explicación de símbolos y palabras de señalización 93
2 Descripción del producto 93
2.1 Uso previsto 93
2.2 Aplicaciones no previstas.... 94
2.3 Símbolos en el aparato ..... 94
2.4 Dispositivos de seguridad y protección.. 94
2.5 Vista general de las piezas 95
3 Instrucciones de seguridad.... 96
3.1 Usuarios 96
3.2 Equipo de protección individual ..... 96
3.3 Seguridad en el lugar de trabajo ..... 96
3.4 Seguridad de personas, animales y objetos.... 96
3.5 Seguridad del aparato.... 97
3.6 Exposición al ruido 97
3.7 Manipulación de la gasolina y el aceite 97
4 Desembalar y montar el tractor ..... 97
5 Elementos de mando.... 98
5.1 Panel de mandos estándar (01)...... 98
5.2 Pedal de freno/embrague.... 98
5.3 Manejo del cambio (velocidad de la marcha) 98
5.4 Cambio hidrostático operado por pedal 99
5.5 Manejo del mecanismo de segado .... 99
6 Puesta en funcionamiento ..... 99
6.1 Comprobación del mecanismo de segado 99
6.2 Llenado de aceite.... 99
6.3 Llenado de combustible ..... 99
6.4 Comprobación de la presión de los neumáticos.... 100
6.5 Incorporación del recogedor de césped 100
6.6 Comprobación de los dispositivos de seguridad ....101
6.6.1 Comprobación del interruptor de contacto del freno de mano ..... 101
6.6.2 Comprobación del interruptor de contacto del mecanismo de segado .101
6.6.3 Comprobación del interruptor de contacto del asiento .....101
6.6.4 Comprobación del interruptor de contacto del recogedor de césped .101
6.6.5 Comprobación del interruptor de contacto del canal de descarga ...101
7 Operación del tractor....102
7.1 Medidas fundamentales de preparación. 102
7.2 Uso de accesorios ....102
7.3 Desplazamiento del tractor cortacésped. 102
7.4 Arranque y parada del motor....102
7.5 Conducción del tractor....103
7.5.1 Preparación de la marcha a temperaturas inferiores a 10 °C .....103
7.5.2 Conducción con el cambio hidrostático operado por pedal .....103
7.5.3 Conducción y segado en pen-
dientes ....104
7.5.4 Segado con el tractor cortacésped. 104
8 Limpieza del tractor cortacésped .....106
8.1 Limpieza del recogedor de césped.....106
8.2 Limpieza de la carcasa, el motor y el cambio ....106
8.3 Limpieza del canal de descarga .....106
9 Transporte....107
10 Mantenimiento y limpieza....107
10.1 Plan de mantenimiento....107
10.2 Plan de lubricación .....108
10.3 Cambio de rueda ....108
10.4 Batería del estárter .....109
10.5 Desmontaje del mecanismo de segado.. 110
10.6 Sustitución de la correa trapezoidal ...110
11 Almacenamiento....111
12 Ayuda en caso de avería....111
13 Garantía ....113
1 ACERCA DE ESTE MANUAL DE INSTRUCCIONES
La versión original de este manual de instrucciones está en alemán. Todas las demás versiones en otros idiomas son traducciones de la versión original.
Antes de ponerlo en marcha, es imprescindible leer atentamente este manual de instrucciones. Esto es esencial para un trabajo seguro y un manejo sin problemas.
■ Conserve siempre este manual de instrucciones para poderlo leerlo en caso de que necesite consultar información sobre el aparato.
Entregue el aparato a otra persona siempre adjuntando el manual de instrucciones.
■ Lea y tenga en cuenta las indicaciones de seguridad y advertencias de este manual de instrucciones.
Los tractores cortacésped se suministran con diferentes variantes de equipamiento. Tenga en cuenta que las imágenes pueden diferir en cierta medida del original. Si tiene alguna dificultad para comprender las descripciones, diríjase a un taller especializado o al fabricante.
Tenga en cuenta las instrucciones de montaje adjuntas y el manual de instrucciones del motor de gasolina.
1.1 Símbolos de la portada
Símbolo Significado
Antes de ponerlo en marcha, es imprescindible leer atentamente este manual de instrucciones. Esto es esencial para un trabajo seguro y un manejo sin problemas.
Manual de instrucciones
No opere el aparato a gasolina cerca de llamas abiertas o fuentes de calor.
1.2 Explicación de símbolos y palabras de señalización
¡PELIGRO!
Indica una situación de peligro inminente que, en caso de no evitarse, produce lesiones graves o la muerte.
¡ADVERTENCIA!
Indica una situación de peligro potencial que, en caso de no evitarse, podría producir lesiones graves o la muerte.
¡PRECAUCIÓN!
Indica una situación de peligro potencial que, en caso de no evitarse, podría producir lesiones de leves a moderadas.
¡ATENCIÓN!
Indica una situación que, en caso de no evitarse, podría producir daños materiales.
NOTA
Indicaciones especiales para una mejor comprensión y manejo.
2 DESCRIPCIÓN DEL PRODUCTO
Los tractores cortacésped con descarga trasera se fabrican en diferentes ejecuciones. En las siguientes descripciones del presente manual de instrucciones, asegúrese de leer la descripción adecuada para su tractor cortacésped.
Características de su tractor cortacésped:
■ Cambio: hidrostático por pedal
Acoplamiento de cuchilla: electromagnético
descarga trasera
■ Vaciado del depósito: Palanca telescópica
Además existen diferencias en los sistemas de mantillo, el tipo de motor, la potencia del motor y la anchura de corto.
Diferencias de modelo:
Ancho de corte
■ Tipo de cambio (T3 y T2)
■ Volumen del recogedor 220 l o 300 l
2.1 Uso previsto
El tractor cortacésped está destinado al segado de jardines privados domésticos y recreativos con una pendiente máx. de 10° (18 %). Otras aplicaciones adicionales, como, por ejemplo, la
aplicación de mantillo, sólo se permiten si se utilizan los accesorios originales y se respetan los valores de carga máximos.
Este aparato ha sido diseñado únicamente para su uso privado. Se considerará uso no previsto cualquier otro uso diferente y las modificaciones de montaje o ampliaciones no autorizadas. Como consecuencia, se excluirá la garantía, se perderá la conformidad (marcado CE) y también se anulará cualquier responsabilidad por parte del fabricante por daños al usuario o a terceros.
2.2 Aplicaciones no previstas
El tractor cortacésped no se ha diseñado para el uso industrial en parques públicos, instalaciones deportivas ni en agricultura y silvicultura.
¡ADVERTENCIA!
Peligro debido a una sobrecarga del tractor cortacésped.
A la hora de utilizar un remolque, preste especial atención a no sobrepasar las cargas de tracción ni las cuestas/desni- veles permitidos. En caso de sobrepasarse, la potencia de frenado del tractor cortacésped se puede ver desbordada y ello puede provocar situaciones peligrosas.
NOTA
Tenga en cuenta que el tractor cortacésped no posee ninguna homologación para circular por carretera y por ello no se puede operar por vías públicas.
2.3 Símbolos en el aparato
Leer las instrucciones de uso antes de la puesta en marcha.
Durante el segado se debe mantener a terceras personas, y en especial a los niños y animales, alejados del área de trabajo.
Antes de efectuar los trabajos de mantenimiento y reparación, retirar la llave de encendido.
Atención, peligro: Mantener las manos y los pies alejados del mecanismo de corte.
No conducir por pendientes con una inclinación superior a 10° (18%).
Peligro: No pisar aquí.
Peligro de quemaduras debido a las superficies calientes bajo la cubierta.
2.4 Dispositivos de seguridad y protección
¡ADVERTENCIA!
Peligro debido a la retirada o manipulación de los dispositivos de protección.
Queda prohibida toda operación si los dispositivos de protección se han retirado o manipulado. Los dispositivos de protección defectuosos se deben reparar o sustituir de inmediato.
Entre los dispositivos de protección se incluyen, sobre todo:
■ Interruptor de contacto del freno
- Interruptor de contacto de la segadora
- Interruptor de contacto del recogedor de césped
- Interruptor de contacto del asiento
■ Cubiertas de la segadora
- Interruptor de contacto del canal de descarga

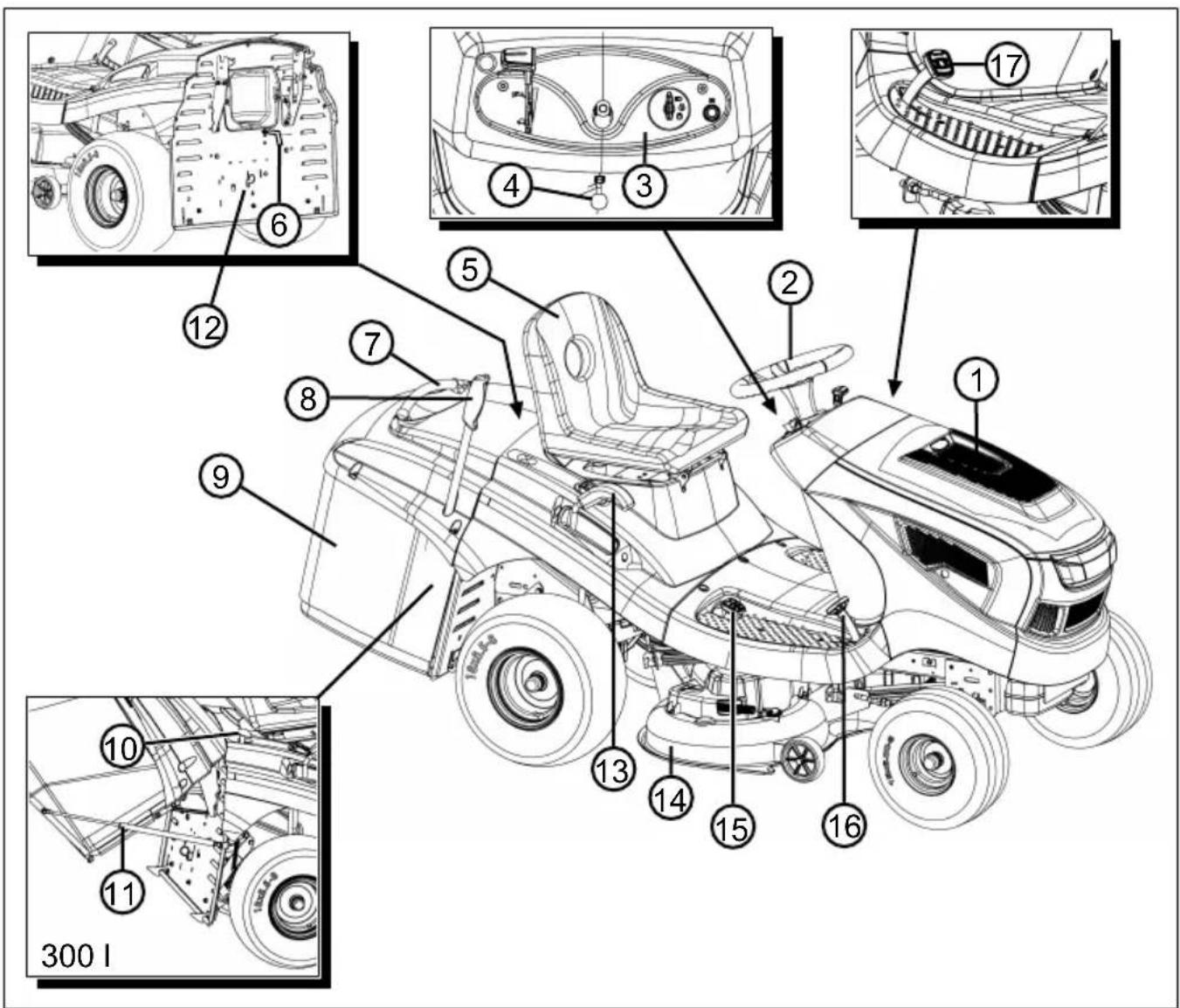

2.5 Vista general de las piezas
1 Cubierta del motor 10 Desbloqueo del recogedor (solo 300 l)
2 Volante 11 Dispositivo de soporte con amortiguadores
de presión de gas
3 Panel de mandos 12 Derivación de cambio
4 Palanca de bloqueo del pedal de freno 13 Ajuste de la altura de corte
5 Asiento del conductor 14 Mecanismo de segado
6 Indicador de llenado 15 Accionamiento del cambio marcha atrás
7 Empuñadura del recogedor de césped 16 Accionamiento del cambio hacia delante
8 Palanca de accionamiento del recogedor de césped
17 Pedal de freno
9 Recogedor de césped
3 INSTRUCCIONES DE SEGURIDAD
¡PELIGRO!
Peligro de muerte y peligro de lesiones muy graves.
El desconocimiento de las instrucciones de seguridad y de uso puede provocar lesiones muy graves e incluso la muerte.
Antes de utilizar el aparato, preste atención a todas las instrucciones de seguridad y de uso del presente manual de instrucciones, así como a aquellas indicaciones a las que se haga referencia.
■ Guarde toda la documentación de referencia para un uso futuro.
3.1 Usuarios
Los jóvenes menores de 16 años y las personas que no hayan leído el presente manual de instrucciones no deben utilizar el aparato. Respete la posible normativa de seguridad específica de cada país con respecto a la edad mínima que debe tener el usuario para trabajar.
No utilice el aparato bajo la influencia de drogas, alcohol o medicamentos.
3.2 Equipo de protección individual
- Debe utilizarse ropa y equipo de protección adecuado para evitar lesiones en la cabeza, las extremidades y los oídos.
La ropa debe ser adecuada (ajustada) y no debe estorbar. Debe utilizar una redecilla si tiene el pelo largo. Nunca lleve prendas de vestir o accesorios holgados que puedan engancharse en el aparato, por ejemplo, bufandas, camisas anchas o colgantes largos.
El equipo de protección individual incluye los siguientes componentes:
■ Protección auditiva y gafas protectoras
■ Pantalones largos y calzado resistente
■ Guantes de protección
3.3 Seguridad en el lugar de trabajo
Trabaje sólo con la luz del día o con una luz artificial muy buena.
- Opere el aparato únicamente sobre una base firme y plana y sin inclinaciones pronunciadas.
■ Preste atención a la estabilidad.
3.4 Seguridad de personas, animales y objetos
Utilice el aparato únicamente para aquellos trabajos para los que está previsto. Un uso no previsto puede producir lesiones y daños materiales.
El usuario será el responsable de cualquier accidente que ocurra a terceras personas y sus propiedades.
■ Mantener a terceros alejados de la zona de peligro.
- Conecte el aparato únicamente cuando no haya personas ni animales en el área de trabajo.
Mantenga una distancia de seguridad con respecto a personas y animales o bien desconecte el aparato cuando se aproxime a personas y animales.
No lleve a otras personas en el tractor.
No dirija el chorro de gases de escape del motor hacia personas ni animales ni hacia productos y objetos explosivos.
Nunca agarre la rejilla de aspiración y ventilación con el motor en marcha. Las piezas giratorias del aparato podrían provocar lesiones.
Apague siempre el aparato cuando no lo esté utilizando, por ejemplo, para cambiar de zona de trabajo, realizar trabajos de mantenimiento y conservación o para echar la mezcla de gasolina y aceite.
No sigue en condiciones de tormenta. No cuenta con protección contra rayos.
■ Siegue siempre en sentido transversal con respecto a la pendiente.
El tractor cortacésped puede provocar lesiones graves a causa de su peso propio. A la hora de cargar y descargar el tractor cortacésped para transportarlo en un vehículo o remolque se debe proceder con especial cuidado.
Este tractor cortacésped no se puede remolcar. Para el transporte por vías de circulación públicas, utilizar un vehículo adecuado.
No opere el tractor cortacésped en áreas de trabajo mal ventiladas (p. ej., garajes). Los gases expulsados contienen monóxido de carbono tóxico y otras sustancias nocivas.
Apague el aparato inmediatamente en caso de accidente para evitar más lesiones y daños materiales.
Nunca opere el aparato con piezas desgastadas o defectuosas. Las piezas del aparato desgastadas o defectuosas pueden causar lesiones graves.
- Utilizar únicamente piezas de repuesto originales y accesorios originales.
■ Antes de cada uso: compruebe todos los dispositivos de seguridad tal y como se describe en el presente manual de instrucciones.
■ Guarde el aparato fuera del alcance de los niños.
Avise a los niños y adolescentes para que no jueguen con el aparato.
3.5 Seguridad del aparato
- Utilice el aparato únicamente en las siguientes condiciones:
El aparato no debe estar sucio.
El aparato no debe presentar daños.
Todos los elementos de mando deben funcionar.
No sobrecargue el aparato. Este está previsto para realizar trabajos ligeros en áreas privadas. Las sobrecargas dañan el aparato.
Nunca opere el aparato con piezas desgastadas o defectuosas. Cambie las piezas defectuosas siempre por piezas de repuesto originales del fabricante. Si se opera el aparato con piezas desgastadas o defectuosas no podrá ejercer su derecho a garantía frente al fabricante.
■ Los trabajos de reparación solo pueden ser realizados por los centros de servicio técnico o empresas especializadas competentes.
3.6 Exposición al ruido
Es inevitable un determinado grado de exposición al ruido con este aparato. Efectúe los trabajos con mayor nivel de ruido a horas en que esté permitido y sea adecuado. Respete el horario de descanso y límite el trabajo a la duración necesaria. Una protección adecuada para los oídos es necesaria para protegerse usted mismo y otras personas cercanas.
3.7 Manipulación de la gasolina y el aceite
Peligro de explosión y de incendio: Al mezclarse la gasolina con el aire se genera una atmósfera inflamable. Una deflagración, una explosión y un incendio podrían producir lesiones graves e incluso la muerte
si se manipula el combustible de manera in- debida. Tenga en cuenta lo siguiente:
No fume cerca de la gasolina.
■ Manipule la gasolina solo al aire libre y nunca en estancias cerradas.
Es imprescindible que cumpla las siguientes normas de conducta.
- Transporte y almacene la gasolina y el aceite exclusivamente en recipientes homologados. Asegúrese de que la gasolina y el aceite almacenados no está al alcance de los niños.
Para reducir el riesgo de contaminación del suelo (protección del medioambiente), asegúrese de que al verter gasolina y aceite no se derrame en la tierra. Para repostar, utilice un embudo.
Nunca reposte el aparato en habitaciones cerradas. El vapor de la gasolina se acumula a nivel del suelo y podría causar una deflagración e incluso una explosión.
Limpie inmediatamente la gasolina que se haya derramado en el aparato y el suelo. Deje secar la ropa manchada de gasolina en un lugar bien ventilado antes de tirarla. En caso contrario, se podría producir una combustión espontánea.
Si ha derramado gasolina, se han generado vapores de gasolina. Por lo tanto, no arranque el aparato en el mismo lugar, sino al menos a 3 m de distancia. - Evite el contacto de la piel con productos derivados del petróleo. No inhale los vapores de la gasolina. Use siempre guantes de protección para repostar. Cambie y lave la ropa de protección periódicamente.
■ Evite cualquier contacto de la gasolina con su ropa. Cámbiese inmediatamente de ropa si se ha manchado de gasolina.
Nunca intente repostar el aparato con el motor caliente o en marcha.
4 DESEMBALAR Y MONTAR EL TRACTOR
Tenga en cuenta las instrucciones de montaje adjuntas para desembalar y montar el tractor.
NOTA
También tenga en cuenta el manual de instrucciones del motor de gasolina adjuntas.
¡ADVERTENCIA!
Peligro debido a un montaje incom- pleto.
El tractor cortacésped no se puede operar antes de estar completamente montado.
Lleve a cabo todos los trabajos de montaje descritos en las instrucciones de montaje. En caso de duda, antes de la puesta en marcha pregunte a un técnico especializado si el montaje se ha efectuado correctamente.
Compruebe que todos los dispositivos de seguridad y protección están disponibles y funcionan perfectamente.
5 ELEMENTOS DE MANDO
A continuación se describen los elementos de mando de los tractores cortacésped con descarga trasera. Asegúrese de leer la descripción adecuada para su tractor cortacésped.
5.1 Panel de mandos estándar (01)
Regulación del número de revoluciones del motor (01/2)
NOTA
Tenga en cuenta que el accionamiento del regulador durante la marcha influye en la velocidad.
En el caso de reguladores con estárter integrado:
Al desplazar el regulador (01/2) aumenta y disminuye el número de revoluciones del motor y el estárter se conecta en la posición totalmente superior.
Conectar el estárter: Desplazar el regulador totalmente hacia arriba hasta el signo del estárter. Utilizar esta posición exclusivamente para arrancar el motor.
Nota: Algunas variantes del tractor cuentan con un botón de estárter (01/1) aparte en el panel de mandos. En este caso además se debe tirar de este para arrancar el tractor. Una vez que el motor esté en marcha, volver a empujar hacia atrás lentamente el botón.
Operación de segado: En esta posición el motor funciona con el número máximo de revoluciones.
En ralentí: En esta posición el motor funciona con el número mínimo de revoluciones.
Cerradura de encendido (01/3, 05)
| Posición | Funcionamiento |
| 0 Motor desconectado. | La llave de encendido se puede extraer. |
| I Faros conectados. | Tras arrancar el motor, en esta posición se conectan los faros. |
| II Posición de operación, cuando el motor está en marcha. | |
| III Posición de inicio para arrancar el motor. | En cuanto el motor esté en marcha, suelte la llave. Retrocederá a la posición de operación II. |
5.2 Pedal de freno/embrague
Freno: Si pisa el pedal de freno/embrague (03/1) hasta el fondo, el freno actúa sobre el cambio y el tractor frena.
Freno de mano: Si tira hacia arriba del freno de mano (03/2, 01/5) con el pedal de freno/ embrague (03/1) pisado, el freno se bloquea. Al volver a pisar el pedal el freno se suelta.
5.3 Manejo del cambio (velocidad de la marcha)
Los tractores cortacésped están equipados con un cambio hidrostático operado por pedal.
En el lado derecho se sitúan dos pedales separados para la marcha hacia delante y hacia atrás.
| Sentido de marcha | Descripción |
| Hacia delante | Pise el pedal delantero (02/1) para desplazarse hacia delante. |
| Hacia atrás | Pise el pedal trasero (02/2) para desplazarse hacia atrás.Nota:Si sólo se acciona el pedal para la marcha atrás, el mecanismo de segado se desactiva.Operación de segado con marcha atrás: véase capítulo 7.5.4.2 "Operación de segado con marcha atrás", página 104. |
5.4 Cambio hidrostático operado por pedal
El cambio hidrostático operado por pedal se acciona mediante dos pedales (02/1 y 02/2).
Para iniciar la marcha suelte el freno de mano (01/5) con el motor en marcha y a continuación pise el pedal (02/1) para desplazarse hacia delante o el pedal (02/2) para dar marcha atrás.
Cuanto más tiempo pise el pedal, más deprisa se desplazará en el sentido deseado.
Marcha hacia delante: Pise el pedal delantero (02/1).
Marcha atrás: Pise el pedal trasero (02/2).
5.5 Manejo del mecanismo de segado
Ajustar la altura de corte
El mecanismo de segado del tractor se puede regular en altura en varios niveles mediante una palanca de regulación (04/1) situada a la derecha del asiento del conductor.
- Desplace la palanca de regulación (04/1) en la dirección deseada. Si la palanca está bajada, la altura de corte será reducida; si la palanca está levantada, la altura de corte será elevada.
Conexión del mecanismo de segado
Conexión eléctrica: A la derecha del asiento del conductor hay un interruptor (04/2). con el que puede conectar el mecanismo de segado.
Peligro debido a un montaje incompleto.
El tractor cortacésped no se puede operar antes de estar completamente montado.
Lleve a cabo todos los trabajos de montaje descritos en las instrucciones de montaje. En caso de duda, antes de la puesta en marcha pregunte a un técnico especializado si el montaje se ha efectuado correctamente.
Compruebe que todos los dispositivos de seguridad y protección están disponibles y funcionan perfectamente.
6.1 Comprobación del mecanismo de segado
Antes del uso siempre se debe efectuar un control visual para comprobar si la herramienta de corte, los pernos de fijación y la unidad de corte completa presentan desgaste o daños. Para evitar un desequilibrio, las cuchillas desgastadas o dañadas se deben sustituir por unas nuevas.
6.2 Llenado de aceite
Antes de la primera puesta en marcha, el motor se debe llenar con aceite. Para ello tenga en cuenta las instrucciones del fabricante del motor. Tenga en cuenta asimismo que el nivel de aceite se debe controlar periódicamente y en caso necesario se debe rellenar con aceite.
6.3 Llenado de combustible
¡ADVERTENCIA!
Peligro durante la manipulación de combustible.
El combustible es altamente inflamable. Llenar el depósito de combustible únicamente al aire libre. No fumar. No llenar el depósito con el motor en marcha o caliente.
Utilice un embudo o un tubo de llenado adecuado para llenar el depósito y así evitar que se derrame combustible en el motor, la carcasa o el suelo.
Por motivos de seguridad, el cierre del depósito de combustible y otros cierres del depósito se deben sustituir en caso de que presenten daños.
Si el combustible se ha desbordado, el motor no se puede arrancar. El tractor se debe alejar del lugar manchado de combustible, y el combustible derramado se debe absorber y limpiar del suelo, del motor y de la carcasa con un trapo.
Se debe evitar cualquier intento de arranque hasta que los vapores del combustible se hayan disipado.
Guarde el combustible únicamente en los recipientes previstos para ello.
Utilice gasolina sin plomo, índice de octanos mín. 91.
Llenado del depósito
- En caso necesario detenga el motor y extraiga la llave de contacto para mayor seguridad.
- Espere a que el motor se haya enfriado un poco (peligro de explosión debido al combustible inflamado).
- Abra la cubierta del motor.
- Abra el cierre del depósito (06/1) y rellénelo con combustible.
Nota: Evite llenar en exceso el depósito de combustible. - Cierre el cierre del depósito (06/1).
- Cierre la cubierta del motor.
6.4 Comprobación de la presión de los neumáticos
■ Controle periódicamente la presión de los neumáticos.
- Consulte la presión de aire requerida en los neumáticos (recomendación: 1 bar).
NOTA
1 PSI = 0,07 bar.
Mediante una bomba de pie de uso habitual en el comercio se puede controlar la presión de los neumáticos y volver a hincharlos.
6.5 Incorporación del recogedor de césped
Los tractores cortacésped se suministran con un recogedor de césped. Tenga en cuenta que las imágenes pueden diferir en cierta medida del original.
Ajuste del indicador de llenado del recogedor de césped
El indicador de llenado emite una señal de claxon si es necesario vaciar el recogedor de césped.
El indicador de llenado se puede ajustar a las características del material que se va a cortar colocándolo en 6 posiciones. Si el material que se va a cortar está seco, deslizar el indicador de llenado en las posiciones más pequeñas. Si el material que se va a cortar está húmedo o mojado, ajustar el indicador de llenado más largo. Esto influirá en el llenado del recogedor de césped.
- Pare el motor véase capítulo 7.4 "Arranque y parada del motor", página 102.
- Desmonte el recogedor de césped véase capítulo 8.1 "Limpieza del recogedor de césped", página 106.
- Ajuste el indicador de llenado (07/1) al material que se va a cortar (07/a) hasta que encaje en la posición deseada.
- Vuelva a enganchar el recogedor de césped véase capítulo 6.5 "Incorporación del recogedor de césped", página 100.
Colocación del recogedor de césped (220 l)
- Sujete el recogedor de césped con una mano por su asidero (08/1) y con la otra mano por la abertura de soporte del lado posterior (08/2).
- Coloque el recogedor de césped simétricamente en la guía (08/3). Al hacerlo, alinee entre sí las dos marcas de la carcasa y del recogedor de césped.
- Incline ligeramente hacia delante el recogedor de césped con la otra mano (08/a) de forma que su parte delantera encaje.
- Ahora vuelva a abatir el recogedor de césped (08/b).
- Compruebe que el recogedor de césped está correctamente asentado.
Colocación del recogedor de césped (300 l)
- Bloquee los amortiguadores de presión de gas en las abrazaderas de fijación del recogedor de césped (11/1).
- Sujete el recogedor de césped con una mano por su asidero (08/1) y con la otra mano por la abertura de soporte del lado posterior (08/2).
- Coloque el recogedor de césped simétricamente en la guía (08/3). Al hacerlo, alinee entre sí las dos marcas de la carcasa y del recogedor de césped.
-
Incline ligeramente hacia delante el recogedor de césped con la otra mano (08/a) de forma que su parte delantera encaje.
-
Ahora vuelva a abatir el recogedor de césped (08/b).
- Compruebe que el recogedor de césped está correctamente asentado.
- Bloquee los amortiguadores de presión de gas en los puntos de fijación del bastidor del tractor (11/2).
6.6 Comprobación de los dispositivos de seguridad
Los dispositivos de seguridad se deben comprobar antes de cada arranque del tractor cortacésped.
¡ADVERTENCIA!
Peligro durante la comprobación de los dispositivos de seguridad.
La comprobación de los dispositivos de seguridad se debe efectuar únicamente desde el asiento del conductor y cuando no haya ni personas ni animales en las proximidades.
Lleve a cabo todas las comprobaciones sobre un suelo liso para evitar que el tractor cortacésped ruede de forma descontrolada.
6.6.1 Comprobación del interruptor de contacto del freno de mano
El interruptor de contacto del freno de mano garantiza que el motor solo se puede arranar si el freno de mano se ha soltado.
Condiciones previas: El motor está apagado.
- Colóquese en el asiento del conductor.
- Suelte el freno de mano accionando el pedal de freno (03/1).
- Intente arrancar el motor (llave de encendido en la posición III) (05).
NOTA
El motor no debe arrancar.
6.6.2 Comprobación del interruptor de contacto del mecanismo de segado
El interruptor de contacto del mecanismo de segado garantiza que el motor no se puede arrancar cuando el mecanismo de segado está activado.
- El motor está apagado.
- Colóquese en el asiento del conductor.
- Pise el pedal de freno (03/1) y accione el freno de mano (03/2, 01/5).
-
Conecte el mecanismo de segado.
-
Intente arrancar el motor (llave de encendido en la posición III) (05).
NOTA
El motor no debe arrancar.
6.6.3 Comprobación del interruptor de contacto del asiento
El interruptor de contacto del asiento garantiza que el motor se desconecta en cuanto deja de haber una persona en el asiento del conductor si el mecanismo de segado está encendido.
- Colóquese en el asiento del conductor.
- Pise el pedal de freno (03/1) y accione el fre- no de mano (03/2, 01/5).
- Arranque el motor y hágalo funcionar con el número máximo de revoluciones.
- Conecte el mecanismo de segado.
- Descargue el asiento levantándose (¡no desmonte!).
NOTA
El motor debe detenerse.
6.6.4 Comprobación del interruptor de contacto del recogedor de césped
El interruptor de contacto del recogedor de césped garantiza que el motor se desconecta en cuanto el recogedor de césped no esté correctamente enganchado si el mecanismo de segado está encendido.
- Colóquese en el asiento del conductor.
- Pise el pedal de freno (03/1) y accione el fre- no de mano (03/2, 01/5).
- Arranque el motor y hágalo funcionar con el número máximo de revoluciones.
- Conecte el mecanismo de segado.
- Levante ligeramente el recogedor de césped vacío o accione el interruptor de apertura.
NOTA
El motor debe detenerse.
6.6.5 Comprobación del interruptor de contacto del canal de descarga
El interruptor de contacto del canal de descarga garantiza que el tractor cortacésped no se puede arrancar si el canal de descarga está desmontado.
-
Descuelgue el recogedor de césped.
-
Retire el canal de descarga (15):
■ Afloje las armellas (15/1).
■ Saque un poco el canal de descarga (15/2).
-
Colóquese en el asiento del conductor.
-
Pise el pedal de freno (03/1) y accione el freno de mano (03/2, 01/5).
-
Arranque el motor.
NOTA
El motor no debe arrancar.
7 OPERACIÓN DEL TRACTOR
¡ADVERTENCIA!
Peligro debido a un conocimiento insuficiente del tractor cortacésped.
Antes de comenzar, lea atentamente el manual de instrucciones.
Preste especial atención a todas las indicaciones de seguridad.
Lleve a cabo a conciencia todos los trabajos de montaje y todos los trabajos de puesta en marcha. En caso de duda consulte al fabricante.
7.1 Medidas fundamentales de preparación
Durante el segado utilice siempre calzado de trabajo resistente y pantalones largos. No sigue nunca con los pies descalzos o con sandalias abiertas.
Examine completamente el terreno en el que se va a aplicar el tractor cortacésped y retire todas las piedras, palos, alambres, huesos y otros cuerpos extraños que puedan verse arrastrados y salir despedidos. Asimismo, durante el segado se debe prestar atención a los posibles cuerpos extraños.
Lleve a cabo todos los trabajos descritos en el apartado de puesta en marcha. Esto se aplica en especial a la comprobación de los dispositivos de seguridad.
Utilice únicamente el dispositivo de enganche para remolcar cargas. No sobrepase la carga de soporte.
No se permite transportar objetos en el tractor cortacésped.
7.2 Uso de accesorios
¡ADVERTENCIA!
Peligro debido a un accesorio inco- recto o a un uso incorrecto del acce- sorio.
Utilice siempre únicamente accesorios originales del fabricante del tractor.
Tenga en cuenta las normas para la utilización en el respectivo manual de instrucciones adjunto.
La utilización de accesorios no autorizados o la utilización incorrecta pueden originar grandes peligros para el operador y para terceros. El tractor cortacésped podría sobrecargarse, lo cual puede provocar accidentes graves.
7.3 Desplazamiento del tractor cortacésped
¡PRECAUCIÓN!
Peligro en caso de desplazamiento por superficies inclinadas.
Desplace el tractor cortacésped únicamente por superficies horizontales. En superficies inclinadas el tractor cortacésped podría rodar cuesta abajo de manera descontrolada.
Con el accionamiento hidrostático operado por pedal
La palanca de derivación (12/1) se encuentra en el paso de rueda derecho trasero. Desbloqueo de derivación:
- Saque la palanca de derivación (12/1) y levántela.
- Suelte el freno. Ahora el tractor cortacésped se puede desplazar.
- Tras el desplazamiento devuelva la palanca de derivación (12/1) a la posición inicial para volver a poner el funcionamiento el cambio hidrostático.
7.4 Arranque y parada del motor
¡ADVERTENCIA!
Peligro de lesiones por rayos
El aparato no está protegido frente a rayos.
No sigue en condiciones de tormenta.
Arranque del motor
-
Siéntese en el asiento del conductor.
-
Pise a fondo el pedal de freno (03/1) en el lado izquierdo y bloquéelo con el freno de mano (03/2).
- Asegúrese de que el mecanismo de segado NO está conectado. Para ello compruebe la posición del interruptor basculante (04/2).
- Desplace el regulador (01/2) del número de revoluciones del motor hasta el tope superior. En función de la variante de equipamiento, en ese punto se encuentra el signo del estárter. Si no es así, tire del botón del estárter (01/1) separado.
- Introduzca la llave de encendido en la cerradura (01/3, 05).
- Gire la llave de encendido en la posición "III" y manténgala ahí hasta que el motor se ponga en marcha.
Nota: Para no dañar la batería del estárter, el intento de arranque no debe durar más de aprox. 5 segundos.
- Suelte la llave de encendido, esta volverá automáticamente a la posición "II".
- Desplace el regulador (01/2) del número de revoluciones del motor a la posición de operación. En el caso de la variante de equipamiento con botón de estárter, vuelva a pulsar este botón (01/1).
Desconexión del motor
- Desconecte el mecanismo de segado (04/2).
- Coloque el regulador (01/2) del número de revoluciones del motor a la posición de ralentí.
- Pise el pedal de freno (03/1) y bloquéelo con el freno de mano (03/2).
- Gire la llave de encendido (05) a la posición "0".
- Extraiga la llave de encendido.
¡ADVERTENCIA!
Peligro a causa del motor caliente.
A la hora de detener el motor, preste atención a que las partes calientes del motor, como el silenciador, no puedan incendiar ninguno de los elementos o materiales que se encuentran en las proximidades.
7.5 Conducción del tractor
¡ADVERTENCIA!
Peligro debido a una velocidad inadecuada.
Conduzca lentamente, en especial al principio, para acostumbrarse al comportamiento de marcha y de frenado del tractor.
Antes de cambiar de dirección se debe reducir la velocidad de marcha de forma que el conductor siempre conserve el control del tractor cortacésped y este no vuelque.
Su tractor está accionado mediante un cambio hidrostático operado por pedal.
7.5.1 Preparación de la marcha a temperaturas inferiores a 10 °C
- Asegúrese de que el mecanismo de segado NO está conectado. Para ello compruebe el interruptor basculante (04/2).
- Arranque el motor y déjelo calentar durante aprox. 30 segundos para optimizar la viscosidad del aceite del cambio. A continuación puede conducir el tractor. El mecanismo de segado se debe conectar una vez que el motor ha estado en funcionamiento durante algunos minutos.
7.5.2 Conducción con el cambio hidrostático operado por pedal
- Pise el pedal de freno (03/1) y bloquéelo con el freno de mano (03/2).
- Ajuste el mecanismo de segado a la máxima altura de corte (04/1).
- Arranque el motor.
- Accione el freno (03/1).
- Pise lentamente el pedal correspondiente al sentido de la marcha deseado:
■ Hacia delante: Pedal (02/1)
■ Hacia atrás: Pedal (02/2)
-
Cuanto más tiempo pise el pedal, más deprisa se desplazará el tractor en el sentido deseado.
-
Para detenerse, suelte el pedal y pise el pedal de freno (03/1).
NOTA
Siempre que abandone el tractor, accione el freno de mano con el pedal de freno pisado, para evitar que el tractor se desplace por sí solo.
7.5.3 Conducción y segado en pendientes
¡ADVERTENCIA!
Peligro debido a errores durante la conducción en pendientes.
Se debe extremar la precaución a la hora de conducir por pendientes. No existe una pendiente "segura".
Tenga en cuenta al respecto en especial las siguientes indicaciones de seguridad.
Si las ruedas derrapan o si el vehículo se queda atascado al circular por una pendiente, desconecte el mecanismo de segado y los dispositivos auxiliares. A continuación abandonar la pendiente bajando lentamente y en sentido recto.
Si el recogedor de césped está lleno, el peso incrementa el peligro de volcado del tractor cortacésped.
No conduzca por pendientes con una inclinación superior a 10° (18 %). Ejemplo: esto corresponde a una diferencia de altura de 18 cm en un metro de longitud.
■ No arranque de forma brusca.
■ No frene de forma brusca.
■ Mantenga una velocidad de marcha reducida.
No conduzca en sentido transversal con respecto a la pendiente.
■ No acelere intensamente.
■ No conduzca de forma brusca.
7.5.4 Segado con el tractor cortacésped
Para lograr un resultado de segado esmerado la velocidad de marcha se debe adaptar a las condiciones del césped. Emplee como máximo 2/3 de la velocidad de marcha posible en el pedal para realizar el segado. La velocidad máxima del tractor está destinada exclusivamente para la operación de marcha sin el mecanismo de segado conectado.
En un caso normal la altura de corte es de 4 - 5 cm. Esto corresponde a la 2 ^a o 3 ^a muesca de la regulación de altura (04/1). En caso de que el
césped esté húmedo y mojado, realice el segado con la altura de corte máxima.
Si el césped está muy alto, resulta útil segarlo en dos pasadas. En la primera pasada ajuste el mecanismo de segado con la altura de corte máxima. En la segunda pasada puede ajustar la altura que desee.
7.5.4.1 Conexión del mecanismo de segado
NOTA
El mecanismo de segado sólo se puede conectar una vez que el motor ya se ha calentado durante aprox. un minuto.
A la hora de conectar el mecanismo de segado el tractor cortacésped no debe encontrarse en un césped alto.
- Arranque el motor.
- Desplace el regulador (01/2) del número de revoluciones del motor a la posición de operación.
- Ajuste el mecanismo de segado a la máxima altura de corte mediante la palanca manual (04/1).
- Conecte el mecanismo de segado con el interruptor basculante (04/2) (posición "I").
- Ajuste el mecanismo de segado a la altura de corte que desee mediante la palanca manual (04/1).
- Arranque el tractor cortacésped.
7.5.4.2 Operación de segado con marcha atrás
NOTA
Si sólo se acciona el pedal de cambio para la marcha atrás, el mecanismo de segado se desactiva.
- Accione la tecla "Segado marcha atrás" (01/4) y antes de que trascurran 5 s pise el pedal (02/2) para la marcha atrás.
¡ADVERTENCIA!
Peligro de accidentes al segar marcha atrás.
A la hora de segar marcha atrás, tenga en cuenta el entorno que se encuentra detrás.
Realice el segado marcha atrás únicamente cuando sea necesario.
7.5.4.3 Desconexión del mecanismo de segado
¡ADVERTENCIA!
Peligro debido a la marcha en inercia de la cuchilla.
Una cuchilla de corte que gira / que se está deteniendo puede provocar cortes en manos y pies. Por ello los pies y manos se deben mantener alejados de las herramientas de corte.
- Desconecte el mecanismo de segado con el interruptor basculante (posición "0") (04/2).
El mecanismo de segado se puede desconectar tanto en estado de parada como durante la marcha del tractor.
¡ADVERTENCIA!
Peligro de lesiones por objetos que salen despedidos.
Al atravesar una superficie de grava o gravilla, algunos objetos pueden introducirse en el mecanismo de segado en marcha y luego salir despedidos.
■ Desconecte el mecanismo de segado siempre que atraviese una superficie que no sea césped.
7.5.4.4 Vaciado del recogedor de césped
NOTA
Cuando el recogedor de césped está lle- no, sonará una señal acústica. El reco- gedor se debe vaciar en ese momento a más tardar.
El vaciado del recogedor de césped se puede efectuar desde el asiento del conductor.
Si el recogedor de césped se levanta o se descuelga con el mecanismo de segado conectado, el motor se cala.
Si el recogedor de césped no está encajado correctamente, el mecanismo de segado no se puede conectar.
Vaciado del recogedor de césped con palanca de accionamiento
- Tire de la palanca de accionamiento (09/1) del recogedor de césped (09/a).
-
Empuje la palanca en el sentido de la marcha para que el recogedor de césped se abra (09/b).
-
Mueva hacia atrás el recogedor de césped con la palanca (10/a) hasta que encaje (10/b).
7.5.4.5 Mantillo
Para obtener un resultado óptimo de mantillo se debe segar el césped periódicamente (aprox. entre 1 y 2 veces a la semana). Al hacerlo, corte 1/3 de la altura del césped (p. ej., en un césped de 6 cm de altura, segar 2 cm). De esta manera, el material cortado se integra limpiamente en el césped restante.
Todos los tractores cortacésped se pueden complementar opcionalmente con las cuñas de mantillo.
Reequipar la descarga trasera para el modo mantillo
- Retire el recogedor de césped.
- Introduzca la cuña de mantillo (13/1) en el canal de descarga (13/2).
- Asegure ambas correas de sujeción (14/1) en las armellas (14/2).
- Coloque el recogedor de césped.
7.5.4.6 Intervalo de segado
Tenga en cuenta que el césped crece de forma distinta en las diferentes épocas. Se recomienda seleccionar un intervalo de segado más corto al inicio de la primavera. Aumente el intervalo de segado si la tasa de crecimiento del césped disminuye a lo largo del año.
Si el césped no se puede cortar durante un tiempo, seleccione primero un ajuste mayor de la altura de corte y dos días más tarde siegue de nuevo con un ajuste más bajo de la altura de corte.
7.5.4.7 Segado de césped alto
Cuando el césped haya crecido más de lo habitual o cuando esté demasiado húmedo, siéguelo con un ajuste más alto de la altura de corte. A continuación siegue el césped de nuevo con el ajuste normal más bajo.
7.5.4.8 Mantenimiento de las cuchillas de corte
Durante toda la estación de segado, procure que las cuchillas de corte estén afiladas para evitar arrancar y desgarrar las hojas de hierba. Las hojas de hierba arrancadas se vuelven marrones en los bordes. Esto hace que se reduzca el crecimiento y que aumente la propensión del césped a sufrir enfermedades.
■ Tras cada uso, compruebe si las cuchillas de corte están afiladas y si presentan signos de desgaste o daños. En caso necesario consulte a un taller de servicio técnico.
A la hora de sustituir las cuchillas, utilice únicamente cuchillas de repuesto originales.
8 LIMPIEZA DEL TRACTOR CORTACÉSPED
Para conseguir un funcionamiento óptimo y una vida útil prolongada, el tractor cortacésped se debe limpiar periódicamente.
Limpie la suciedad adherida al tractor cortacésped tras cada operación.
No utilice ningún limpiador de alta presión para la limpieza. El chorro de agua de un limpiador de alta presión o de una manguera de jardín puede provocar daños en el sistema eléctrico o los cojinetes.
Preste atención a que en especial el motor, el cambio y los rodillos de desvío, así como el sistema electrónico completo, no entren en contacto con el agua.
¡ADVERTENCIA!
Peligro durante la limpieza.
A la hora de efectuar todos los trabajos de limpieza se aplica:
Apague el motor y retire la llave de encendido.
■ Retire el/los enchufe(s) de la bujía.
Los dispositivos de protección retirados para la limpieza se deben volver a montar tras la limpieza.
PELIGRO DE QUEMADURAS: proceda a limpiar el tractor cortacésped una vez que se haya enfriado. El motor, el cambio y el silenciador están muy calientes.
PELIGRO DE CORTE: preste atención a las cuchillas afiladas a la hora de realizar trabajos en las herramientas de corte. En el caso de herramientas de segado de varios filos, el movimiento de una herramienta de corte puede provocar el movimiento de otra.
8.1 Limpieza del recogedor de césped
Para proceder a su limpieza, descuelgue el recogedor de césped y lávelo por dentro y por fuera con una manguera de agua. La suciedad fuertemente adherida se debe rascar con cuidado, por ejemplo, con un cepillo. Preste atención a no dañar el tejido, en especial en el caso de recogedores de césped con funda de tela.
NOTA
Antes de la limpieza vacíe el recogedor de césped como se describe. Un recogedor de césped lleno es demasiado pesado para poder retirarlo de forma segura.
Retirada de un recogedor de césped (220 l)
- Pare el motor.
- Eleve ligeramente el recogedor de césped.
- Extraiga hacia arriba el recogedor de césped.
Retirada de un recogedor de césped (300 l)
- Pare el motor.
- Afloje los amortiguadores de presión de gas del tractor y bloquéelos en los soportes del recogedor de césped.
- Eleve ligeramente el recogedor de césped.
- Saque el recogedor de césped.
8.2 Limpieza de la carcasa, el motor y el cambio
¡ATENCIÓN!
Daños en el sistema eléctrico debido a la penetración de agua.
A la hora de limpiar el tractor con agua, preste atención que el agua no penetre en el sistema eléctrico.
No lavar con agua ni con un limpiador de alta presión el motor y todos los rodamientos (ruedas, cambio, soporte de las cuchillas).
Si penetrase agua en el sistema de encendido, en el carburador y en el filtro de aire se pueden provocar averías. El agua en los puntos de rodamientos puede provocar la pérdida de la lubricación y con ello el deterioro del rodamiento.
Para eliminar la suciedad y los restos de césped, utilizar un trapo, un cepillo, un pincel de mango largo o algún elemento similar.
8.3 Limpieza del canal de descarga
Una limpieza periódica garantiza el buen funcionamiento del ajuste de la altura de corte.
El canal de descarga se compone de dos piezas, una dentro de la otra. La parte inferior está firmemente encajada en la carcasa. La parte superior se puede extraer para realizar la limpieza.
- Retire el recogedor de césped.
- Retire los tornillos (15/1) a izquierda y derecha del canal de descarga.
- Saque el canal de descarga (15/2) hacia atrás a través de la pared posterior.
- Limpie a fondo el canal de descarga superior e inferior.
- Introduzca el canal de descarga en la pared posterior. Al hacerlo prestar atención a que la parte superior y la inferior se unan limpiamente.
- Atornille firmemente el canal de descarga con los dos tornillos de fijación.
- Monte el recogedor de césped.
9 TRANSPORTE
¡ADVERTENCIA!
Peligro de aplastamiento por vuelco del aparato.
El propio peso del aparato podría causar lesiones graves a personas.
A la hora de cargar y descargar el tractor cortacésped para transportarlo en un vehículo o remolque se debe proceder con especial cuidado.
A la hora transportar el tractor cortacésped con los dispositivos de transporte (p. ej., remolque de vehículo), el mecanismo de segado se debe recalzar para descargar su suspensión.
A la hora de realizar el transporte, preste atención a que la capacidad carga del medio de transporte sea suficiente y a que el tractor cortacésped esté protegido adecuadamente.
10 MANTENIMIENTO Y LIMPIEZA
Peligro durante el mantenimiento.
A la hora de efectuar todos los trabajos de mantenimiento se aplica:
■ Apague el motor y retire la llave de encendi-do.
■ Retire el/los enchufe(s) de la bujía.
■ Los dispositivos de protección retirados para el mantenimiento se deben volver a montar tras el mantenimiento.
■ PELIGRO DE QUEMADURAS:
proceda a realizar los trabajos en el tractor cortacésped una vez que se haya enfriado. El motor, el cambio y el silenciador están muy calientes.
PELIGRO DE CORTE:
preste atención a las cuchillas afiladas a la hora de realizar trabajos en las herramientas de corte. En el caso de herramientas de segado de varios filos, el movimiento de una herramienta de corte puede provocar el movimiento de otra.
- Solamente deberán sustituirse componentes por piezas de repuesto originales.
En caso de dudas, consulte siempre a un taller especializado o póngase en contacto con el fabricante.
10.1 Plan de mantenimiento
Los siguientes trabajos pueden ser efectuados por el propio usuario. Todos los demás trabajos de mantenimiento, servicio técnico y reparación deben ser efectuados en un taller de servicio técnico autorizado.
Tenga en cuenta además las lubricaciones anuales recomendadas según el plan de lubricación.
NOTA
En caso de uso intenso y de altas temperaturas, puede que sean necesarios unos intervalos de mantenimiento más cortos que los indicados en la tabla anterior.
)*Consulte el manual de instrucciones del fabricante del motor.
| Tarea Antes de | cada uso | Tras ca-da uso | Tras las primeras 5 horas | Cada 25 horas de servicio | Cada 50 horas de servicio | Antes de cada al-macena-miento |
| Comprobar el nivel de aceite del motor ^* | X | |||||
| Cambiar el aceite del motor ^* Limpiar el filtro de aire *) | X | X | X | |||
| Sustituir el filtro de aire *) | X | |||||
| Comprobar la bujía *) | X | |||||
| Comprobar el freno (frenado de prueba en un tramo recto) | X | |||||
| Comprobar la presión de los neumáticos | X | |||||
| Comprobar las cuchillas de segado | X | |||||
| Comprobar si hay piezas sueltas | X | X | ||||
| Comprobar la correa trape-zoidal (control visual) | X | |||||
| Limpiar el tractor cortacés-ped | X | |||||
| Limpiar la rejilla de aspira-ción de aire del motor *) | X | |||||
| Limpiar el cambio de restos de césped y segado | X | X |
10.2 Plan de lubricación
Para garantizar el buen funcionamiento de las piezas móviles, recomendamos volver a lubricar al menos una vez al año los siguientes puntos.
Limpie con un trapo todos los puntos que se van a lubricar antes de proceder a lubricarlos o rociarlos. Para evitar una posible corrosión, no utilice agua.
Puntos de lubricación:
Lubrique con grasa multiuso la boquilla de engrase (18/1) en la rótula de dirección derecha e izquierda.
■ Rocíe con aceite el rodamiento del eje delantero en el bastidor (18/2).
Lubrique con grasa multiuso el segmento dentado (19/1) y el piñón de dirección en el engranaje de dirección.
Lubrique con grasa multiuso el rodamiento de rodillos (17/1) y el cubo en el eje delante-ro (20/1) y en el eje trasero (20/2).
NOTA
Para lubricar los ejes y rodamientos las ruedas delanteras y traseras deben estar desmontadas.
Puntos de giro y de rodamiento: Lubricación de todos los puntos móviles de giro y de rodamiento.
10.3 Cambio de rueda
El cambio de rueda sólo se debe efectuar sobre un suelo firme y horizontal.
- Detenga el tractor cortacésped y retire la llave de encendido.
- Pise a fondo el pedal de freno (03/1) y bloquéelo con el freno de mano (03/2).
- Asegure el tractor cortacésped con calces para evitar que se desplace por sí solo. Coloque el calce en el lado que no se va a elevar.
- Eleve el tractor cortacésped con un equipo de elevación adecuado (p. ej., un gato hidráulico) por el lateral en el que se debe cambiar la rueda. Eleve el tractor hasta que la rueda que se va a cambiar se pueda girar
libremente.
¡Atención! Peligro de daños en el aparato.
Durante la elevación, preste atención a no doblar ningún elemento del tractor. Coloque la herramienta de elevación únicamente en partes metálicas sólidas.
- Asegure el tractor cortacésped mediante un apoyo sólido en el que se sujete un elemento portante del bastidor (p. ej., maderas escuadradas) de tal forma que no pueda descender aunque el equipo de elevación se resbale o se vuelque.
- Retire la tapa protectora (16/1).
- Aparte la arandela de seguridad (16/2) con un destornillador. Preste atención a que no se pierda.
- Retire la arandela (16/3).
- Saque la rueda del eje.
Nota: Al sacar las ruedas traseras del eje, no perder el muelle de ajuste.
- Antes de volver a montar, limpie el eje y el orificio de la rueda y engráselos con grasa multiuso.
- Inserte la rueda en el eje.
Nota: Al insertar las ruedas traseras, las ranuras del muelle de ajuste y de la rueda trasera deben coincidir de tal forma que el muelle de ajuste se pueda introducir sin ejercer fuerza.
- Inserte la arandela en el eje.
- Introduzca la arandela de seguridad en la ranura del eje. Si utiliza una pinza para esta operación, preste atención a no dañar el eje con la pinza.
- Inserte la tapa protectora en el eje.
- Retire el apoyo de seguridad y haga descender el tractor con cuidado sobre el suelo con el equipo de elevación.
10.4 Batería del estárter
El volumen de suministro del tractor cortacésped no incluye ningún cargador para la batería del estárter.
Denominación exacta de la batería: véase la caja de la batería. La batería del estárter se encuentra bajo la cubierta del motor.
En principio la batería del estárter está cargada de fábrica.
Instrucciones de seguridad
¡ADVERTENCIA!
Peligro debido a un manejo incorrecto de la batería del estárter.
Para evitar los peligros que se puedan derivar de un manejo incorrecto de la batería, tenga en cuenta los siguientes puntos.
La batería del estárter no se debe almacenar en las proximidades de una llama abierta, no se debe quemar ni depositar sobre fuentes de calefacción. Existe peligro de explosión.
Para el almacenamiento invernal, guarde la batería del estárter en un lugar seco y fresco (10 - 15 °C). Durante el almacenamiento se deben evitar las temperaturas inferiores al punto de congelación.
No deje la batería del estárter descargada durante un período de tiempo prolongado. Si la batería del estárter no se ha utilizado durante un período de tiempo prolongado, se debe recargar con un cargador adecuado.
No destroce la batería del estárter. El electro-lito (ácido sulfúrico) provoca quemaduras cutáneas y abrasiones en la ropa; lávelos de inmediato con agua abundante.
Mantenga limpia la batería del estárter. Límpiela únicamente con un paño seco. Para ello no utilice agua, gasolina, diluyentes ni ningún producto similar.
■ Mantenga limpios los polos de conexión y aplíqueles grasa para polos de batería.
■ No cortocircuite los polos de conexión.
Carga de la batería del estárter
La recarga es necesaria:
■ Antes del almacenamiento para la pausa invernal.
En caso de un período de inactividad prolongado del aparato (superior a 3 meses).
¡ADVERTENCIA!
Peligro debido a una recarga incorrecta de la batería del estárter.
La corriente de carga del cargador no debe sobrepasar los 5 A y la tensión de carga debe ser como máximo de 14,4 V. En caso de emplear una tensión de carga más alta existe peligro de explosión de la batería del estárter.
A la hora de efectuar trabajos en la batería, retire siempre la llave de encendido.
Recomendamos recargar esta batería del estárter estanca al gas y que no requiera mantenimiento con un cargador especialmente adecuado para ello (adquirir en comercios especializados). Antes de cargar la batería del estárter tenga en cuenta el manual de instrucciones del fabricante del cargador.
¡PRECAUCIÓN!
Peligro de cortocircuito.
Para evitar un cortocircuito, siempre desconecte primero el cable negativo (-) de la batería y vuelva a conectarlo el último.
A la hora de efectuar trabajos en la batería, retire siempre la llave de encendido.
- Extraiga la llave de encendido (05).
- Abra la cubierta del motor.
- Conecte los bornes del cargador a los polos de conexión de la batería.
NOTA
Preste atención a la polaridad:
■ Borne rojo = polo positivo (+)
■ Borne negro = polo negativo (-)
- Conecte el cargador a la red de corriente y enciéndalo.
10.5 Desmontaje del mecanismo de segado
El mecanismo de segado se debe desmontar si se desea utilizar el tractor para servicios invernales y para cambiar la correa trapezoidal.
- Gire las ruedas delanteras (29/1) hacia la izquierda hasta el tope.
- Retire el recogedor de césped (30/1).
-
Desmonte el canal de descarga (15/2).
-
Afloje unas 5-6 vueltas el tornillo de cilindro (31/1) del soporte del conducto.
- Rebaje el mecanismo de segado (32/1) hasta el ajuste más bajo con la palanca de regulación de la altura de corte (32/2).
- Desenganche el muelle de tracción (33/1) del mecanismo de segado.
- Vuelva a subir completamente el mecanismo de segado (34/1) con la palanca de regulación de la altura de corte (34/2).
- Desenganche el canal de la correa trapezoidal (35/1) (35/a).
- Desenganche la correa trapezoidal (36/1) de la polea de correa trapezoidal del motor.
- Vuelva a rebajar el mecanismo de segado (32/1) hasta el ajuste más bajo con la palanca de regulación de la altura de corte (32/2).
- Retire los pasadores de seguridad (4 unidades) (38/1) de los estribos de soporte del mecanismo de segado.
- Extraiga el estribo de soporte a través de los pernos (38).
- Extraiga el mecanismo de segado por el lado derecho en sentido de marcha.
- Afloje las contratuercas (6 unidades) (21/1).
- Desenganche el canal de la correa trapezoidal (22/1).
- Desenganche y retire la cubierta derecha (23/1) del mecanismo de segado.
- Desenganche y retire la cubierta izquierda (24/1) del mecanismo de segado.
- Afloje ligeramente el tornillo (25/1) del rodillo tensor (25/2) hasta que la correa trapezoidal (25/3) se pueda retirar.
- Extraiga la correa trapezoidal.
10.6 Sustitución de la correa trapezoidal
NOTA
La guía y la posición de la correa trapezoidal difieren en función del modelo. Tenga en cuenta el adhesivo indicador situado en el mecanismo de segado.
Instalación de una nueva correa trapezoidal
- Coloque la correa trapezoidal en torno al rodillo tensor ligeramente aflojado y vuelva a atornillar el rodillo tensor (27, 28).
- Coloque la correa trapezoidal en torno a los rodillos según el orden indicado (27/a – d, 28/a – d) y tenga en cuenta la guía y la posición de la misma.
11 ALMACENAMIENTO
El tractor cortacésped se debe almacenar protegido de los factores atmosféricos, en especial de la humedad, la lluvia y la radiación solar directa y prolongada.
Nunca guarde el tractor cortacésped con combustible en el depósito dentro de un edificio en el que los vapores del combustible pueden entrar en contacto con llamas abiertas o chispas. Almacene el tractor cortacésped únicamente en espacios adecuados para almacenar automóviles.
En caso de un almacenamiento prolongado, como durante el invierno, a ser posible no guarde el tractor cortacésped con el depósito de combustible lleno. El combustible puede evaporarse.
Antes de un almacenamiento prolongado, el combustible se debe vaciar del depósito y del carburador para impedir que se produzcan sedi-
mentaciones y que ello dificulte el arranque. Consulte a este respecto a su taller especializado.
12 AYUDA EN CASO DE AVERÍA
¡PRECAUCIÓN!
Peligro de lesiones
Las partes del aparato afiladas y en movimiento pueden producir lesiones.
Lleve siempre guantes protectores cuando realice trabajos de mantenimiento, conservación y limpieza.
NOTA
En caso de averías que no figuren en esta tabla o no pueda solucionar usted mismo, póngase en contacto con nuestro servicio de atención al cliente.
| Problema Causa Solución | ||
| El motor no arranca. | Escasez de combustible. Llene el depósito; compruebe la purga del depósito; compruebe el filtro de combustible. | |
| Combustible sucio y viciado, combustible viejo en el depósito. | Utilice siempre combustible nuevo de un recipiente limpio; limpie el carburador (taller de servicio al cliente). | |
| Filtro de aire sucio. Limpie el filtro de aire (véase el manual de instrucciones del fabricante del motor). | ||
| No hay chispa de encendido. Limpie la bujía, en caso necesario, instale una nueva, compruebe el cable de ignición, compruebe el sistema de encendido (taller de servicio al cliente). | ||
| Demasiado combustible en la cámara de combustión del motor debido varios intentos de arranque. | Desenrosque la bujía y extráigala, séquela. | |
| El arrancador no funciona. | Batería del estárter vacía o muy baja. | Recargue la batería del estárter. |
| El interruptor de seguridad del asiento del conductor no funciona. | Siéntese correctamente en el asiento del conductor; interruptor defectuoso. | |
| El interruptor de seguridad del pedal de freno no funciona. | Pise a fondo el pedal de freno. | |
| Mecanismo de segado conectado. | Mecanismo de segado desconectado. | |
| Fusible en el cable (+) de la batería del estárter. | Compruebe el fusible y en caso necesario cámbielo. | |
| La potencia del motor disminuye. | Césped demasiado alto o demasiado húmedo. | Corrija la altura de corte; haga sitio para el mecanismo de segado dando marcha atrás ligeramente. |
| Canal de descarga/cubierta atascada. | Detenga el motor y retire la llave de encendido.Limpie el canal de descarga/la cubierta. | |
| Filtro de aire sucio. Limpie el filtro de aire (véase el manual de instrucciones del fabricante del motor). | ||
| El ajuste del carburante no es correcto. | Encargue la comprobación del ajuste (taller de servicio técnico). | |
| Cuchilla muy desgastada. Sustituya las cuchillas (taller de servicio técnico). | ||
| Velocidad de marcha demasiado alta. | Reduzca la velocidad de marcha. | |
| El tractor cortacésped vibra de forma intensa. | El mecanismo de segado está dañado. | Compruebe el mecanismo de segado (taller de servicio técnico). |
| El tractor cortacésped no arranca. | En el caso del accionamiento hidrostático: sin accionamiento. | Cambie la palanca de derivación a la posición de operación (véase capítulo 7.3 "Desplazamiento del tractor cortacésped", página 102). |
| El corte no es limpio. | Cuchilla desgastada o roma. Sustituya o afile las cuchillas. Equilibre las cuchillas que se hayan vuelto a afilar (taller de servicio técnico). | |
| Altura de corte incorrecta. Corrija la altura de corte. | ||
| Número de revoluciones del motor demasiado reducido. | Ajuste el número máximo de revoluciones del motor. | |
| Velocidad de marcha demasiado alta. | Reduzca la velocidad de marcha. | |
| Presión de los neumáticos diferente en las ruedas. | Hínchelos hasta alcanzar la presión de aire correcta. Consulte la presión de los neumáticos correcta en los mismos. | |
| El recogedor de césped no se llena. | Altura de corte ajustada demasiado profunda. | Corrija la altura de corte. |
| El césped está húmedo, pesa demasiado para ser transportado por la corriente de aire. | Aplace el momento de segado hasta que la superficie del césped se haya se-cado. | |
| Cuchilla muy desgastada. Sustituya las cuchillas. (Taller de servicio técnico) | ||
| Césped demasiado alto. Siegue el césped 2 veces: | ||
| Problema Causa Solución | ||
| 1^a pasada: altura de corte máx. | ||
| 2^a pasada: altura de corte deseada. | ||
| Saco de tejido atascado, no pa-sa el aire. | Limpie el saco de tejido. | |
| Suciedad en canal de descarga/ cubierta. | Limpie el canal de descarga/la cubierta. | |
| El indicador de llena-do no reacciona. | Restos de césped en la palanca del indicador de llenado. | Retire los restos de césped de la palan-ca del indicador de llenado. Luego com-pruebe que funciona correctamente. |
| Accionamiento, freno, embrague y mecanis-mo de segado. | Encargue la comprobación exclusiva-mente a un taller de servicio técnico. | |
13 GARANTÍA
Durante el periodo legal de la garantía, nos comprometemos, a nuestra elección, a reparar o sustituir el aparato en caso de defecto de fabricación o material. El periodo de la garantía depende de la legislación del país donde se compró el aparato.
Nuestra garantía solo tiene validez en los siguientes casos:
La garantía no tendrá validez en los siguientes casos:
Se ha seguido el manual de instrucciones
Intentos de reparación no autorizados
Se manipula el aparato correctamente
■ Modificaciones técnicas sin autorización
Se han utilizado piezas de repuesto originales
Un uso inadecuado
Quedan excluidos de la garantía:
■ Los daños de pintura derivados del desgaste normal
Las piezas de desgaste que están identificadas con el marco xxxxxx (x) en la ficha de piezas de repuesto
■ Motores de combustión (en este caso se aplican las regulaciones de garantía propias del fabricante del motor correspondiente)
El plazo de garantía comienza con la compra por parte del primer comprador final. La fecha del comprobante de compra será determinante. Diríjase al comercio donde compró el aparato o al servicio de atención al cliente autorizado más cercano con esta declaración y el comprobante de compra original. De acuerdo con esta declaración, los derechos del comprador permanecen intactos frente al vendedor.
