M27QHD240CK - Monitor LC-Power - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor
Marca	LC-Power
Modelo	M27QHD240CK
Tamaño de pantalla	27 pulgadas (68,6 cm)
Formato de imagen	16:9
Resolución nativa	2560 x 1440 (QHD)
Frecuencia de actualización máxima	240 Hz (DP), 144 Hz (HDMI/Type-C)
Tipo de panel	VA
Retroiluminación	E-LED
Brillo típico	350 cd/m²
Tiempo de respuesta (MPRT)	1 ms
Ángulos de visión	178° horizontales / 178° verticales
Relación de contraste estático	2500:1
Número de colores	16,7 millones
Tecnología Adaptive-Sync	Sí
HDR	HDR1000
Entradas de video	1 x DisplayPort 1.4, 2 x HDMI 2.0, 1 x USB-C
Puertos USB	2 x USB-A (downstream), 1 x USB-B (upstream)
Salida de audio	Conector jack de 3,5 mm
Montaje VESA	100 x 100 mm
Dimensiones con base	615,8 x 269,06 x 559,5 mm
Peso neto	5,18 kg
Alimentación	Adaptador externo 19,5 V CC, 9,23 A
Contenido de la caja	Monitor, soporte, base, adaptador de corriente, cables (HDMI, DP, alimentación UE/UK), destornillador, manual
Limpieza recomendada	Paño suave ligeramente húmedo; evitar disolventes, alcohol, amoníaco
Instrucciones de seguridad	No abrir la carcasa, evitar la humedad, no obstruir las ventilaciones

Preguntas frecuentes - M27QHD240CK LC-Power

¿Cómo instalar la base del monitor?

Coloque el monitor boca abajo sobre una superficie acolchada. Fije la base al soporte con el tornillo suministrado, luego inserte el soporte en la parte posterior del monitor hasta que haga clic de bloqueo. Para retirarlo, presione el botón de apertura rápida.

¿Qué cables de video se incluyen y cómo conectarlos?

La caja contiene un cable HDMI y un cable DisplayPort. Conecte un extremo a su fuente y el otro al puerto correspondiente del monitor. El puerto USB-C también se puede usar para video y datos.

¿Cómo activar HDR en este monitor?

Vaya al menú OSD mediante el joystick, luego en 'Otro' y configure HDR en 'Activado'. Asegúrese de que su fuente envíe una señal HDR (Windows: Configuración de pantalla > HDR).

¿Cómo navegar por el menú OSD?

Use el joystick en la parte posterior del monitor. Empújelo para abrir el menú, luego muévalo arriba/abajo para navegar y presione para confirmar. Los botones de acceso directo brindan acceso rápido a los ajustes comunes.

¿Cómo ajustar el brillo y activar el sensor?

En el OSD, vaya a 'Brillo / Contraste'. Puede ajustar el brillo manualmente entre 0 y 100. Active Sensor de brillo para que la pantalla se adapte automáticamente a la luz ambiental.

¿Cómo limpiar la pantalla sin dañarla?

Desconecte siempre el cable de alimentación. Use un paño suave y limpio ligeramente humedecido con agua. No use nunca productos que contengan alcohol, amoníaco o disolventes. Se recomiendan toallitas especiales para pantallas.

¿Cuál es la resolución y la frecuencia de actualización máxima?

La resolución nativa es 2560 x 1440. La frecuencia de actualización alcanza 240 Hz mediante DisplayPort 1.4, y 144 Hz mediante HDMI 2.0 o USB-C. Asegúrese de usar un cable adecuado.

¿Cómo usar las funciones PIP/PBP?

En el OSD, vaya a 'Ventanas múltiples'. Elija PIP (imagen dentro de imagen) o PBP (lado a lado). Luego puede seleccionar la fuente secundaria, su tamaño y posición.

¿Qué hacer si la pantalla se queda en negro después de encender?

Verifique que el cable de alimentación esté bien conectado y que el indicador esté encendido (azul fijo = encendido, rojo fijo = reposo). Verifique la conexión de video y que la fuente esté encendida. Si el indicador parpadea azul/rojo, no hay señal; cambie de fuente.

¿Cómo actualizar el firmware del monitor?

El menú OSD ofrece una opción Actualización USB FW en 'Otro'. Descargue el firmware del sitio web de LC-Power, colóquelo en una unidad USB formateada en FAT32, conéctela al puerto USB-A (upstream necesario para la transferencia) y siga las instrucciones en pantalla.

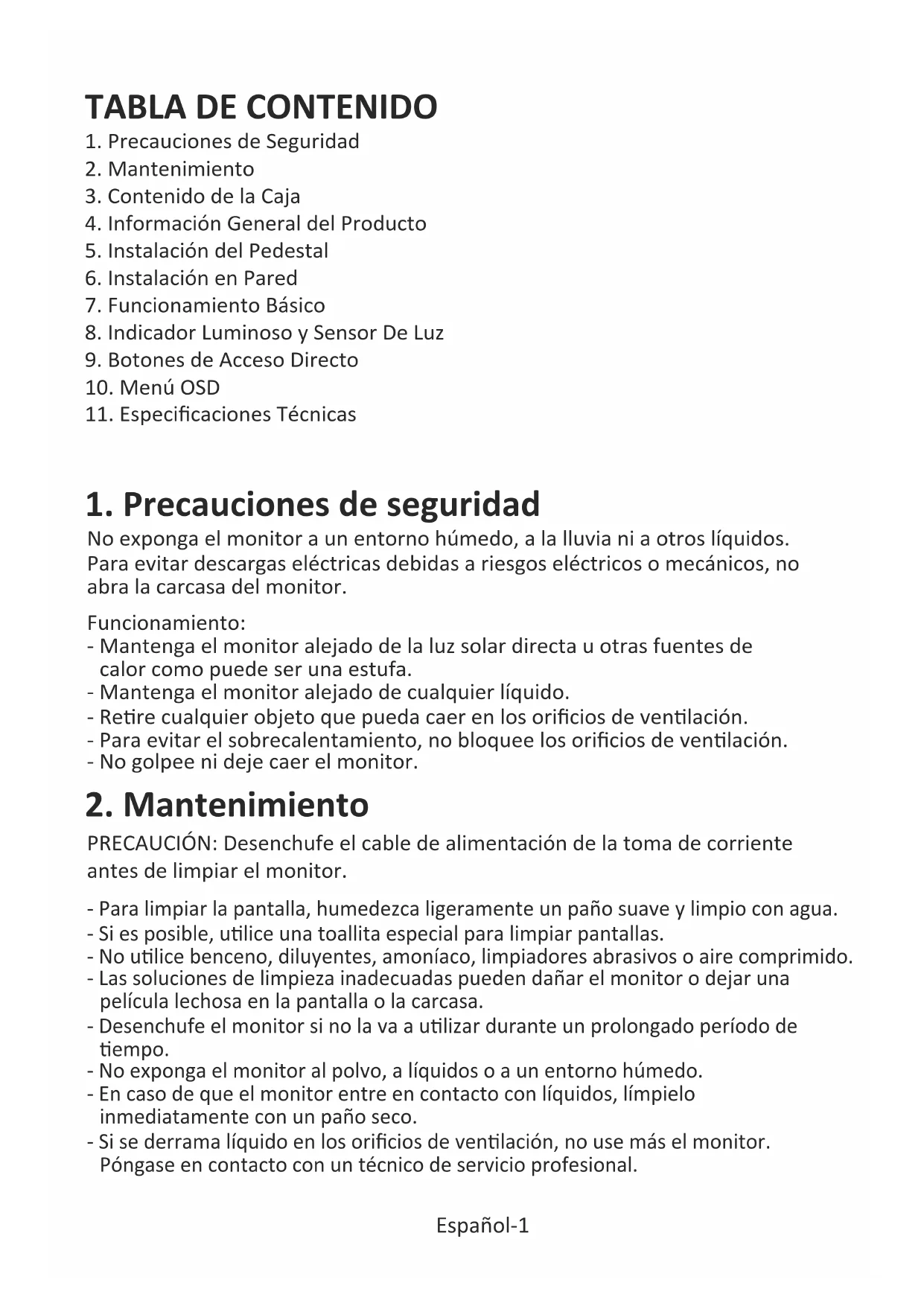

MANUAL DE USUARIO M27QHD240CK LC-Power

1. Precauciones de Seguridad
2. Mantenimiento
3. Contenido de la Caja
4. Información General del Producto
5. Instalación del Pedestal
6. Instalación en Pared
7. Funcionamiento Básico
8. Indicador Luminoso y Sensor De Luz
9. Botones de Acceso Directo
10. Menú OSD
11. Especificaciones Técnicas

1. Precauciones de seguridad

No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos. Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor.

Funcionamiento:

• Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa.
• Mantenga el monitor alejado de cualquier líquido.
• Retire cualquier objeto que pueda caer en los orificios de ventilación.
• Para evitar el sobrecalentamiento, no bloquee los orificios de ventilación.
• No golpee ni deje caer el monitor.

2. Mantenimiento

PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor.

• Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua.
• Si es posible, utilice una toallita especial para limpiar pantallas.
• No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.
• Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa.
• Desenchufe el monitor si no la va a utilizar durante un prolongado período de tiempo.
• No exponga el monitor al polvo, a líquidos o a un entorno húmedo.
• En caso de que el monitor entre en contacto con líquidos, límpielo inmediatamente con un paño seco.
• Si se derrama líquido en los orificios de ventilación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional.

Aviso legal:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países.

3. Contenido de la caja

(con tornillos de apriete manual)

Tornillos x 4 (Para la instalación en pared)

Placa de montaje x 1 (Para la instalación en pared)

Cable HDMI x 1

Cable alimentación europeo x 1 Cable alimentación británico x 1

Adaptador de alimentación x 1

Destornillador x 1

Manual del usuario x 1

4. Información general del producto

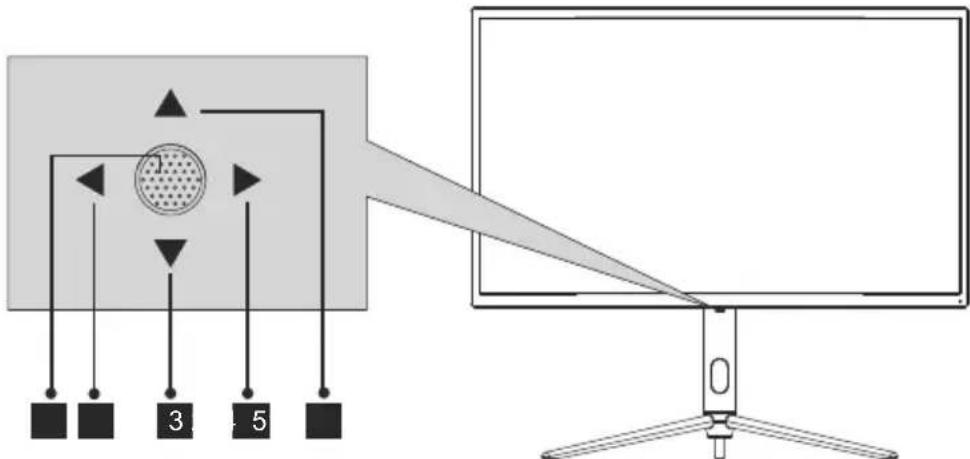

4.1 – Botones del monitor

1 —Cuando el monitor esté apagado, al presionar este botón se encenderá. Cuando el monitor esté encendido, presione sin soltar este botón para apagarlo.
2 En ausencia del menú OSD, esta dirección del joystick activará el modo ECO y, a continuación, cambiará el modo de escena. Después de abrir el menú OSD, use la dirección del joystick para salir de dicho menú.
3 ▼— Sin menú OSD, tire del joystick hacia usted para abrir el efecto de LED, lo que le permite entrar en la consola del sistema de efectos LED para realizar una selección. Con el menú OSD abierto, tire del joystick hacia usted para mover la selección hacia abajo. Cuando una opción está activada, este botón también disminuirá el valor de ajuste.
4 — Cuando no hay menú OSD, esta dirección del joystick lo abrirá. Después de abrir el menú OSD, use el joystick para seleccionar una opción o entrar en la opción seleccionada.
5 ▲ — Sin menú OSD, empuje el joystick alejándolo de usted para ajustar la función GamePlus del monitor. Mientras el menú OSD está activo, empuje el joystick alejándolo de usted para mover la selección hacia arriba. Este botón también aumentará el valor de un ajuste mientras una opción esté abierta.

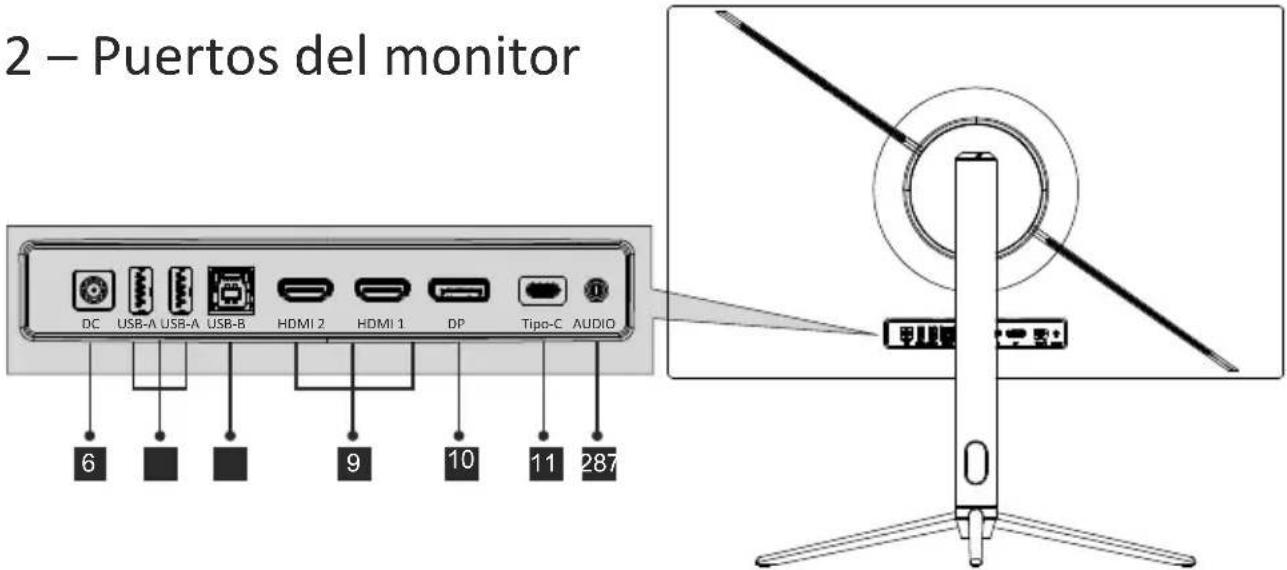

4.2 – Puertos del monitor

6 Conector de alimentación: inserte el cable de alimentación para proporcionar energía al monitor.
7 USB A: Conecte cualquier dispositivo USB.
8 USB B: Obtenga un cable de enlace ascendente USB Tipo B a USB Tipo A y conecte el extremo Tipo B a la parte posterior del monitor y el otro extremo a la parte posterior del puerto USB del equipo.
9 Conectores HDMI 2.0: Inserte un extremo del cable HDMI en la salida HDMI de su PC y conecte el otro extremo al puerto HDMI del monitor.
10 Conectores DP 1.4: Inserte un extremo del cable DP en la salida DP de su PC y conecte el otro extremo al puerto DP del monitor.
11 Conectores Tipo-C: Inserte un extremo del cable Tipo-C en la salida Tipo-C de su PC y conecte el otro extremo al puerto Tipo-C del monitor.
12 Salida de audio: inserte el cable de audio para la salida de señales de audio.

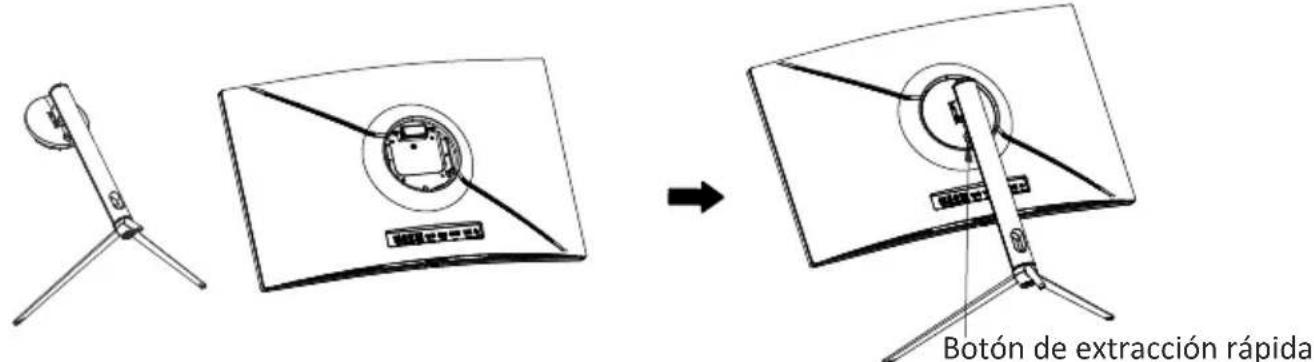

5. Instalación del pedestal

Mantenga la espuma debajo del monitor antes de colocar el pedestal.

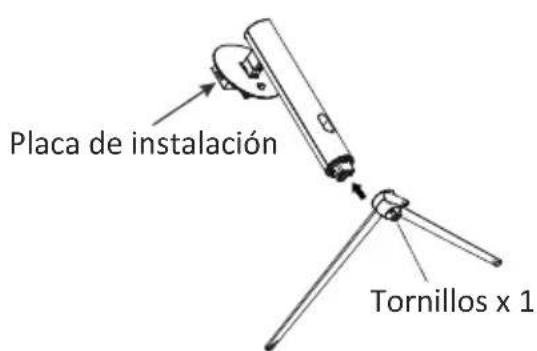

1. Abra la caja del embalaje, saque el soporte y la base y use un tornillo (que se puede encontrar en la base) para acoplar la base del soporte a la sección vertical, como se muestra a continuación:

1. Acople el pedestal en la parte posterior del monitor colocando la parte superior de la sección vertical en su posición en la parte posterior del monitor antes de sujetarlo en la parte inferior de la placa de montaje. Asegúrese de que la placa de montaje esté completamente colocada.

1. Una vez que esté insertado, presione hacia abajo en el cuello hasta que escuche un clic.

2. Utilice ambas manos para colocar el monitor ensamblado en un escritorio plano.

- El pedestal se puede quitar de la parte posterior del monitor presionando el botón de liberación rápida ubicado en la parte posterior del monitor.

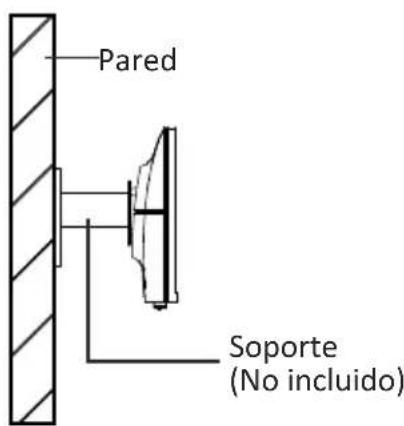

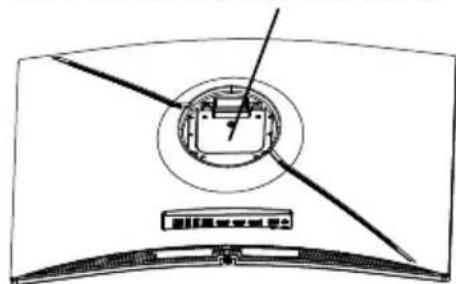

6. Instalación en pared

No se incluye el soporte VESA ni los accesorios de montaje.

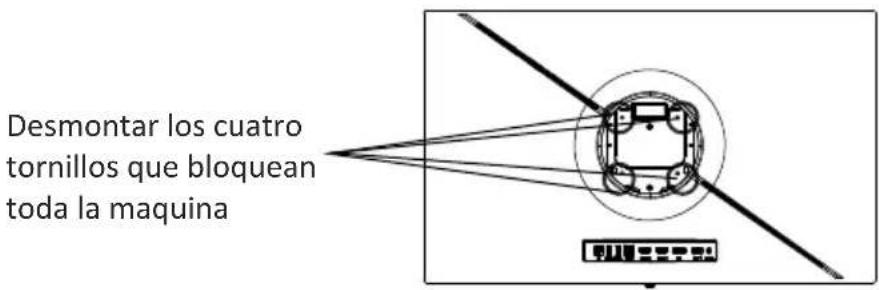

1. Use un destornillador para quitar los cuatro tornillos bloqueados en el medio de toda la máquina (al desmontar los tornillos, la pantalla de visualización puede dejar la espuma de poliestireno para evitar que la pantalla se rompa).

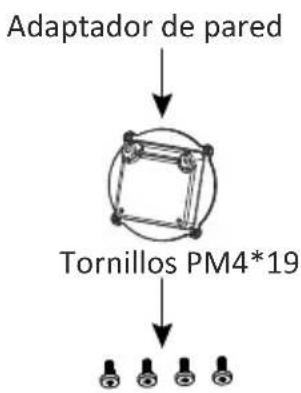

1. Saque los cuatro tornillos PM4*19 del adaptador de pared de los accesorios, móntelo en el centro de toda la máquina y fijelo bloqueándolo.

El adaptador montado en pared se ensambla en el centro de toda la máquina (se fija con tornillos CM4*23 incluidos en la bolsa de accesorios)

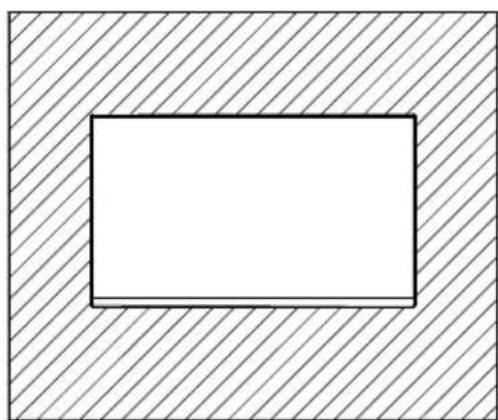

1. Para evitar que el producto se rompa, no pellizque la pantalla directamente con las manos cuando cuelgue dicho producto.

7. Funcionamiento básico

Inserte un extremo del cable DisplayPort (DP) en la tarjeta gráfica de su PC. Para mayor comodidad, se incluyen un cable DP y un cable HDMI. También puede usar un cable HDMI.

1. Enchufe el otro extremo del cable en el conector correspondiente del monitor.

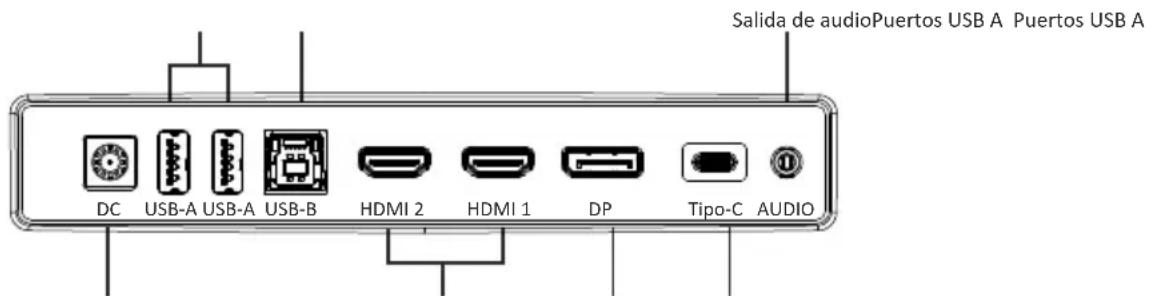

Puertos HDMI 2.0 Puertos DP 1.4Conector de alimentación Puertos Tipo-C

1. Conecte el cable de alimentación al monitor y, a continuación, conecte el otro extremo a la fuente de alimentación. Se recomienda utilizar un protector contra sobretensiones con un voltaje adecuado si no se puede acceder directamente a una toma de corriente.
2. Localice el botón de alimentación del monitor y presiónelo para encenderlo.

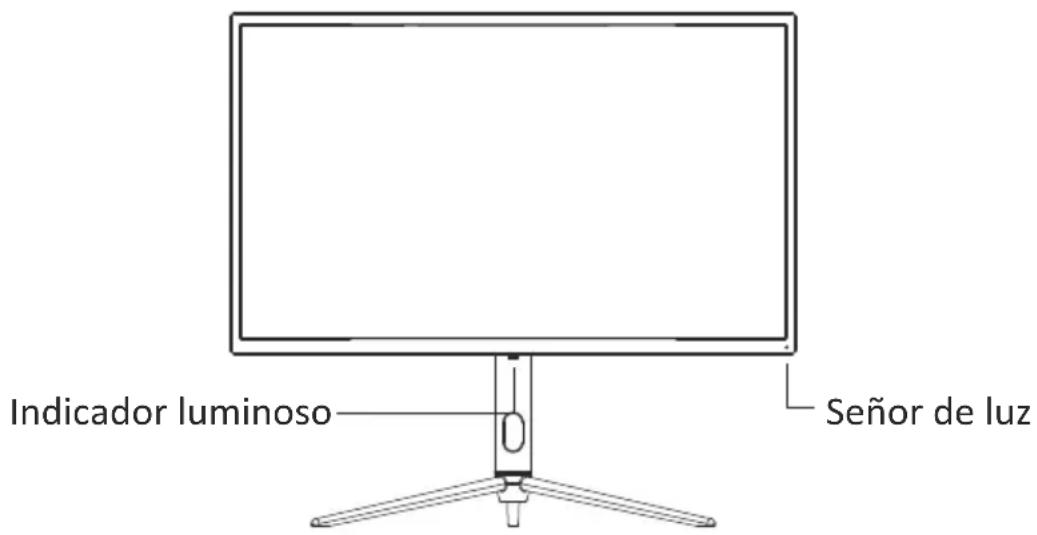

8. Indicador luminoso y sensor de luz

— Indicador luminoso: La luz azul fija indica que la alimentación está activada y que el monitor está funcionando con normalidad. La luz azul y roja intermitente indica que no se ha detectado ninguna fuente de vídeo o señal horizontal o vertical, o que la tensión es baja. Si la alimentación está desconectada, la luz roja se iluminará permanentemente. Asegúrese de que el equipo esté encendido y que todos los cables de vídeo estén completamente conectados.

— Señor de luz: Cuando el sensor de luz se enciende, el brillo de la pantalla cambia con la luz ambiental, de manera que cuanto más brillante es la luz ambiental, más brillante es la pantalla. Cuando el sensor de luz se apaga, se vuelve a la configuración de brillo original del usuario.

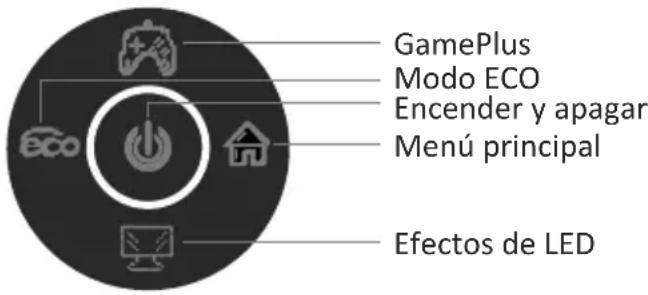

9. Botones de acceso directo

El monitor incluye opciones de un toque para acceder a configuraciones comunes.

10. Menú OSD

Se puede acceder al menú del monitor presionando el botón de menú en el panel de control. Este menú está dividido en los siguientes submenús: Fuente de entrada, Brillo/Contraste, Ajuste de color, Ajuste de calidad de imagen, Ajuste de Pantalla, Ajuste de audio, OSD (visualización en pantalla) y Otros ajustes. Los detalles de cada menú se pueden encontrar en la siguiente sección.

Cuando use el monitor por primera vez, la configuración se ajustará automáticamente a la configuración óptima de acuerdo con la configuración y las partes de su PC, etc.

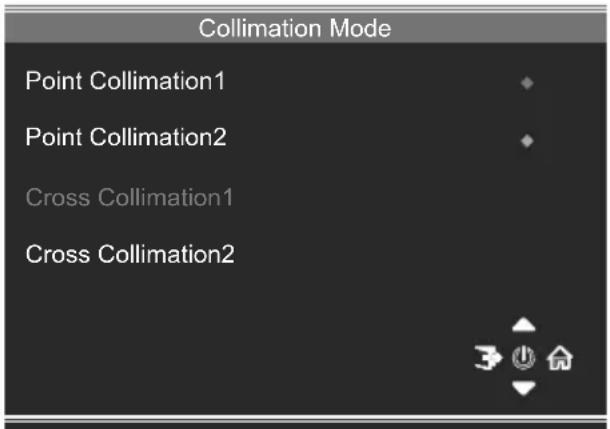

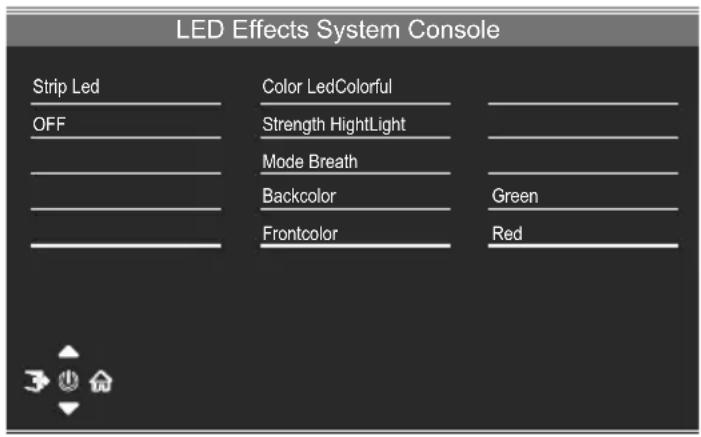

Consola del sistema con efectos de LED

Se utiliza para elegir los retículos que se pueden mostrar en el centro de la pantalla.

Modo de imagen

Permite cambiar el botón de acceso directo del modo de escena. Puede cambiar el modo de imagen directamente: ECO, Estándar, Foto, Película, Juego, FPS y RTS.

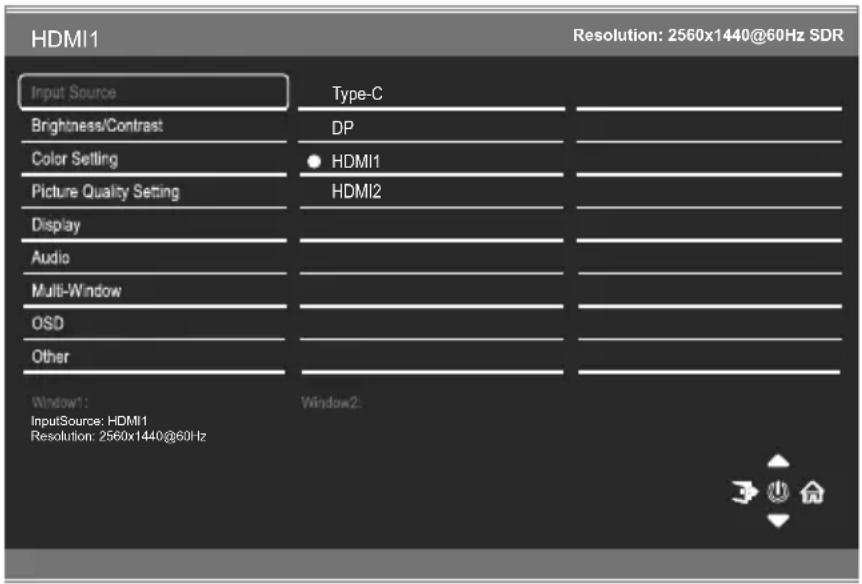

Fuente de entrada

Señal

Permite cambiar la entrada de señal o seleccionar la fuente. Tipo-C, DP, HDMI1, HDMI2.

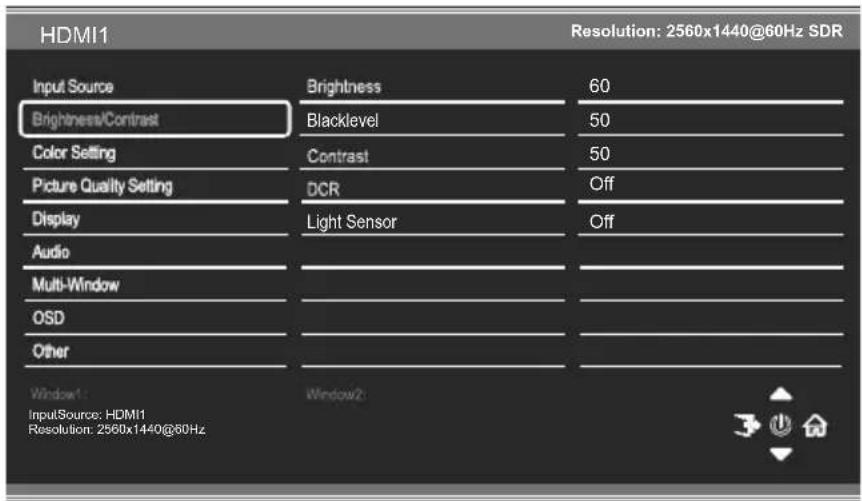

Brillo/Contraste

Brillo Permite	ajustar el brillo de la pantalla entre 0 y 100.
Nivel de negro	Permite ajustar el nivel de negro de la pantalla entre 0 y 100.
Contraste Permite	ajustar el contraste de la pantalla entre 0 y 100.
DCR	Permite activar o desactivar la función de relación de contraste dinámico.
Sensor de luminosidad	Permite activar o desactivar la función de sensor de luz.

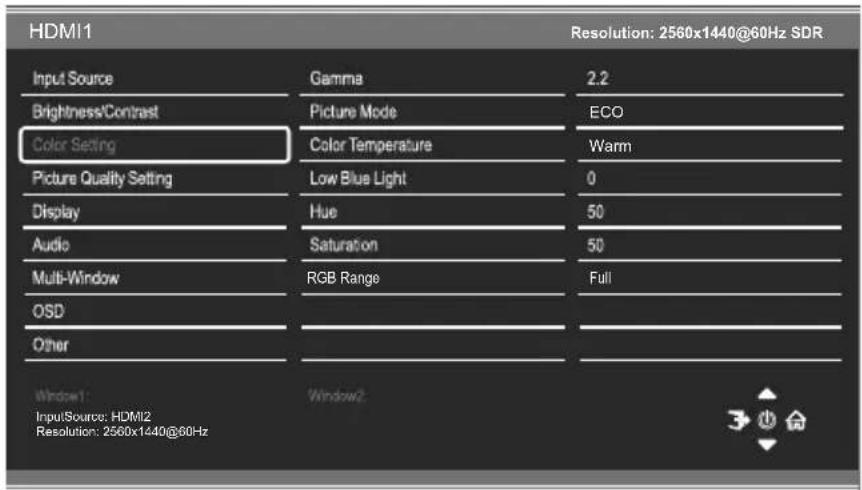

Configuración del color

Gamma Permite	teme cambiar el valor de Gamma para la pantalla entre los siguientes valores: 1,8, 2,0, 2,2, 2,4 y 2,6
Modo de imagen	Permite cambiar la opción Modo de imagen entre ECO, Estándar, Foto, Película, Juego, FPS y RTS.
Temperatura de color	Permite cambiar la opción Temperatura de color de la pantalla a Normal, Templado, Frío o Usuario. Cuando se selecciona el modo de usuario, los valores de rojo, verde y azul se pueden ajustar de forma independiente entre 0 y 100.
Luz Azul baja	Permite cambiar la luz azul emitida por la pantalla entre 0 y 100.
Matiz Permite	cambiar el valor de la opción Matiz entre 0 y 100.
Saturación	Permite cambiar la opción Saturación de la pantalla entre 0 y 100.
Intervalo RGB	Permite cambiar el intervalo RGB de la pantalla a Completo y Limitado.

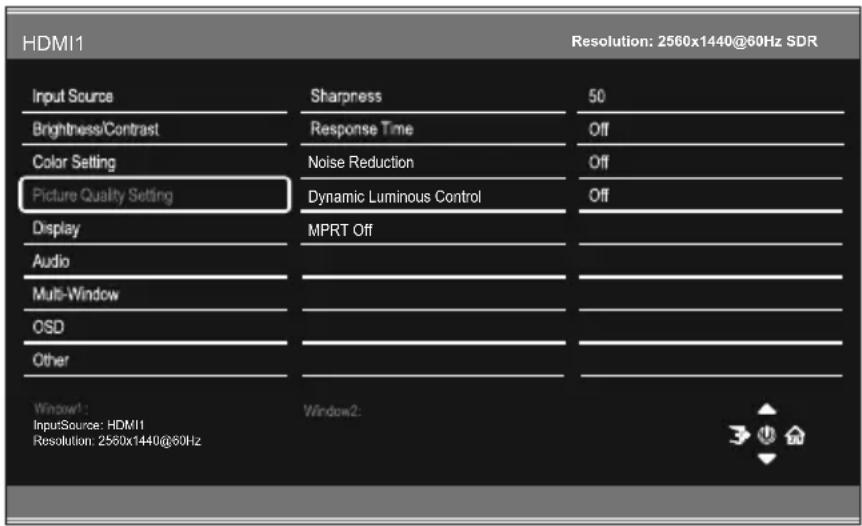

Configuración de calidad de imagen

Nitidez Permite	cambiar la nitidez de la pantalla entre 0 y 100.
Tiempo de respuesta	Permite cambiar la función de tiempo de respuesta entre Apagar, Alto, Mediano o Bajo.
Reducción de ruido	Permite ajustar el nivel de Reducción de ruido entre Bajo, Mediano, Alto o Apagar.
Control dinámico de luminancia	Permite activar o desactivar la función de control dinámico de luminancia.
MPRT Tiempo de	respuesta de imagen en movimiento

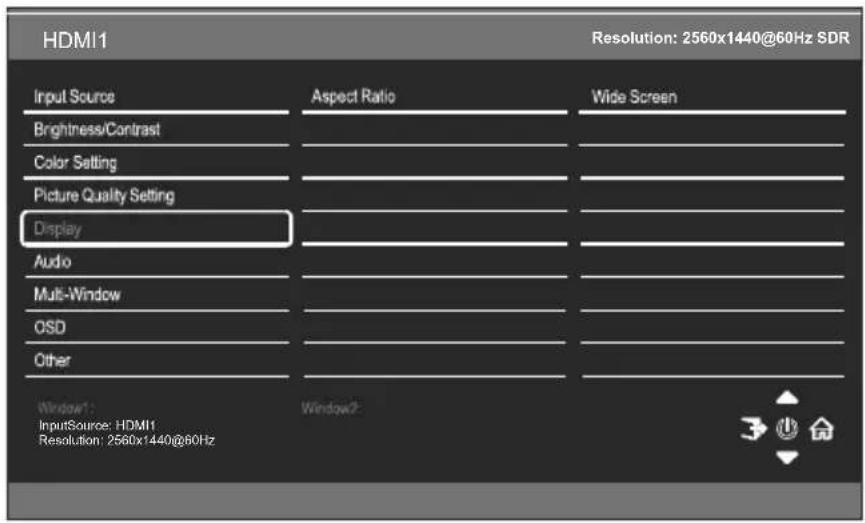

Pantalla

Relación de aspecto

Permite cambiar la Relación de aspecto de la imagen a Pantalla completa. 4:3, Auto, 1:1

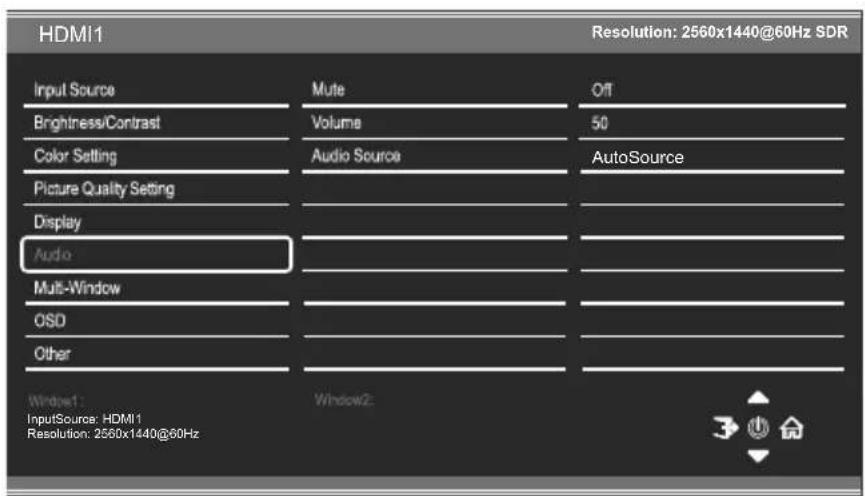

Audio

Silencio	Encienda y apague para silenciar y reactivar la salida de audio.
Volumen Permite ajustar el volumen de salida entre 0 y 100.
Fuente de audio	Permite elegir la fuente de la que se transmite el audio entre Tipo-C, DP, HDMI1, HDMI2 y Fuente automática

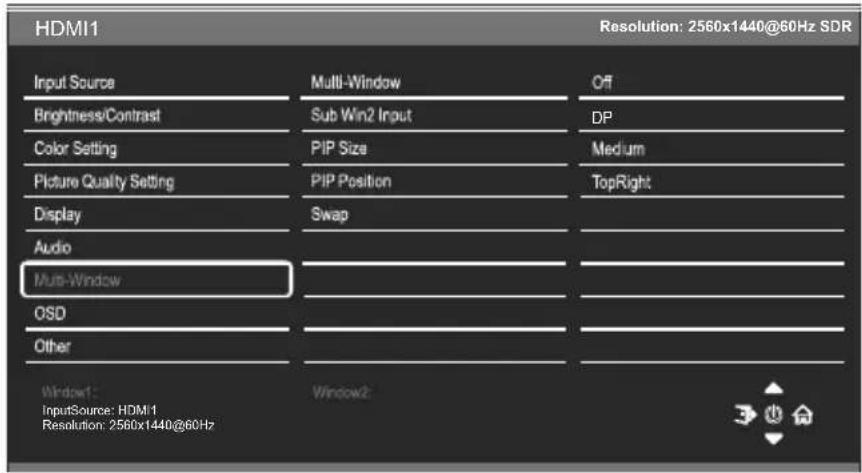

Ventana múltiple

Ventana múltiple	Elija los diferentes formatos de visualización de varias ventanas entre Apagar, Imagen en imagen (PIP) e Imagen por imagen (Ven2PBP).
Entrada de ventana 2 secundaria	Permite elegir la fuente de la segunda ventana entre DP, Tipo-C, HDMI1, HDMI2
Tamaño PIP Ajuste	el tamaño de la fuente secundaria en los modos PIP y PBP entre Pequeño, Mediano y Grande.
Posición PIP	Establezca la posición de la fuente secundaria en los modos PIP y PBP entre Superior derecho, Superior izquierdo, Inferior derecho e Inferior izquierdo.
Intercambiar Permite intercambiar las entradas primaria y secundaria en la pantalla.

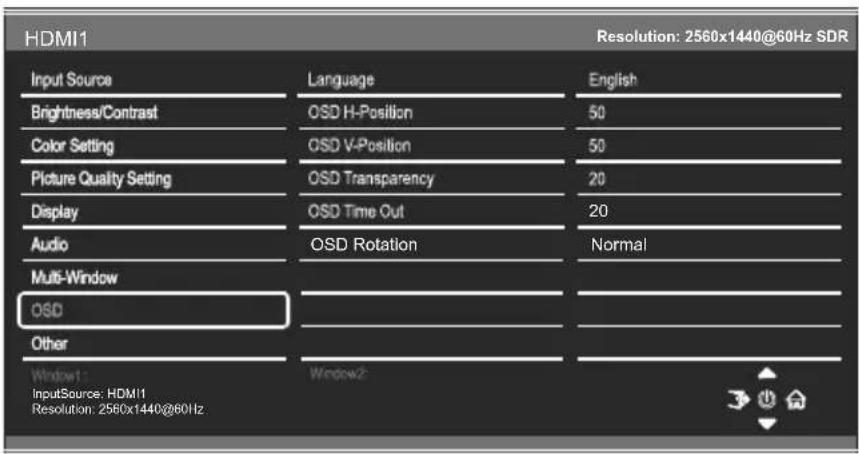

Menús OSD

Idioma Permite cambiar el idioma de visualización del menú OSD entre inglés, chino, coreano, ruso, español, japonés, francés y alemán.
OSD Posición horizontal	Permite cambiar la posición horizontal del menú OSD entre 0 y 100.
Posición vertical de los menús OSD	Permite cambiar la posición vertical del menú OSD entre 0 y 100.
Transparencia OSD	Cambie el valor de transparencia del menú OSD entre 0 y 100.
Tiempo de espera de los menús OSD	Permite cambiar la duración del menú OSD antes de que salga automáticamente.
Rotación del menú OSD	Permite cambiar la opción Rotación OSD a Normal, 90, 180 y 270.

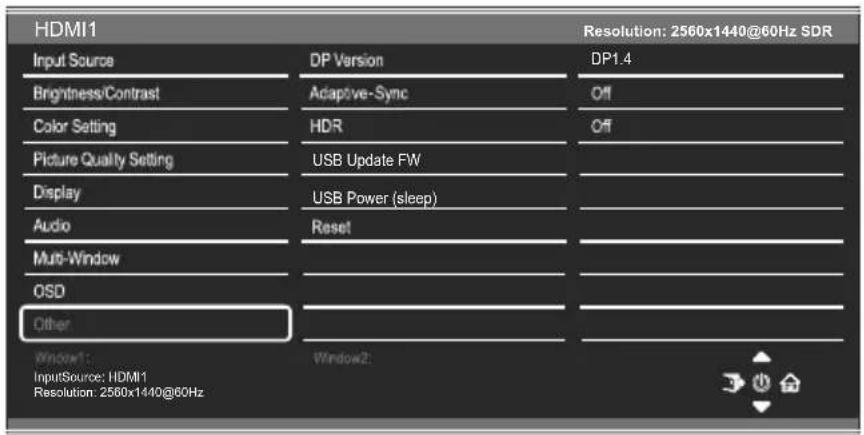

Otro

Versión DP Permite	cambiar la versión de DP.
Adaptive-Sync Permite	activar o desactivar la función Adaptive-Sync.
HDR Permite activar o desactivar la opción HDR1000.
Actualización de FW por USB	Use esta opción para actualizar el software.
(suspensión)	Las opciones disponibles son Activado y Desactivado. Alimenta
Restablecer	Permite restaurar la configuración predeterminada de fábrica.

11. Especificaciones técnicas

Modelo	LC-M27-QHD-240-C-K
Tamaño de la pantalla	27"
Relación de aspecto	16:9
Luz de fondo	E-LED
Brillo	^2 , HDR1000 cd/ m^2
Panel	VA
Resolución	DP1.4: 2560*1440 a 240HzHDMI 2.0: 2560*1440 a 144HzTipo-C: 2560*1440 a 144Hz
Tasa de actualización	240Hz
Tiempo de respuesta	Rápido 1 ms
Ángulo de visión	≥178° (H) /≥178° (V)
Relación de contraste	2500:1
Soporte VESA	100 x 100 mm
Colores	16,7 millones
Adaptive-Sync	Sí
Señal de entrada	DP 1.4*1, HDMI 2.0*2, USB-A*2,USB-B*1, Tipo-C*1
Entrada de alimentación	19,5 V CC---9,23 A
Audio
Altavoces	No
Salida de audio	Sí
Accesorios
Cable de alimentación	Sí
Adaptador de alimentación	Sí
Cable HDMI	Sí
Cable DP	Sí
Funciones adicionales
Luz Azul baja	Sí
Dimensiones físicas
Dimensiones (con base)	615,8*269,06*559,5mm
Dimensiones (sin base)	615,8*122,39*371,9mm
Peso neto	5,18Kg
Peso bruto	8,4Kg

LCPOWER™

Silent power Electronics GmbH

Formerweg 8

47877 Willich

Germany

www.lc-power.com
