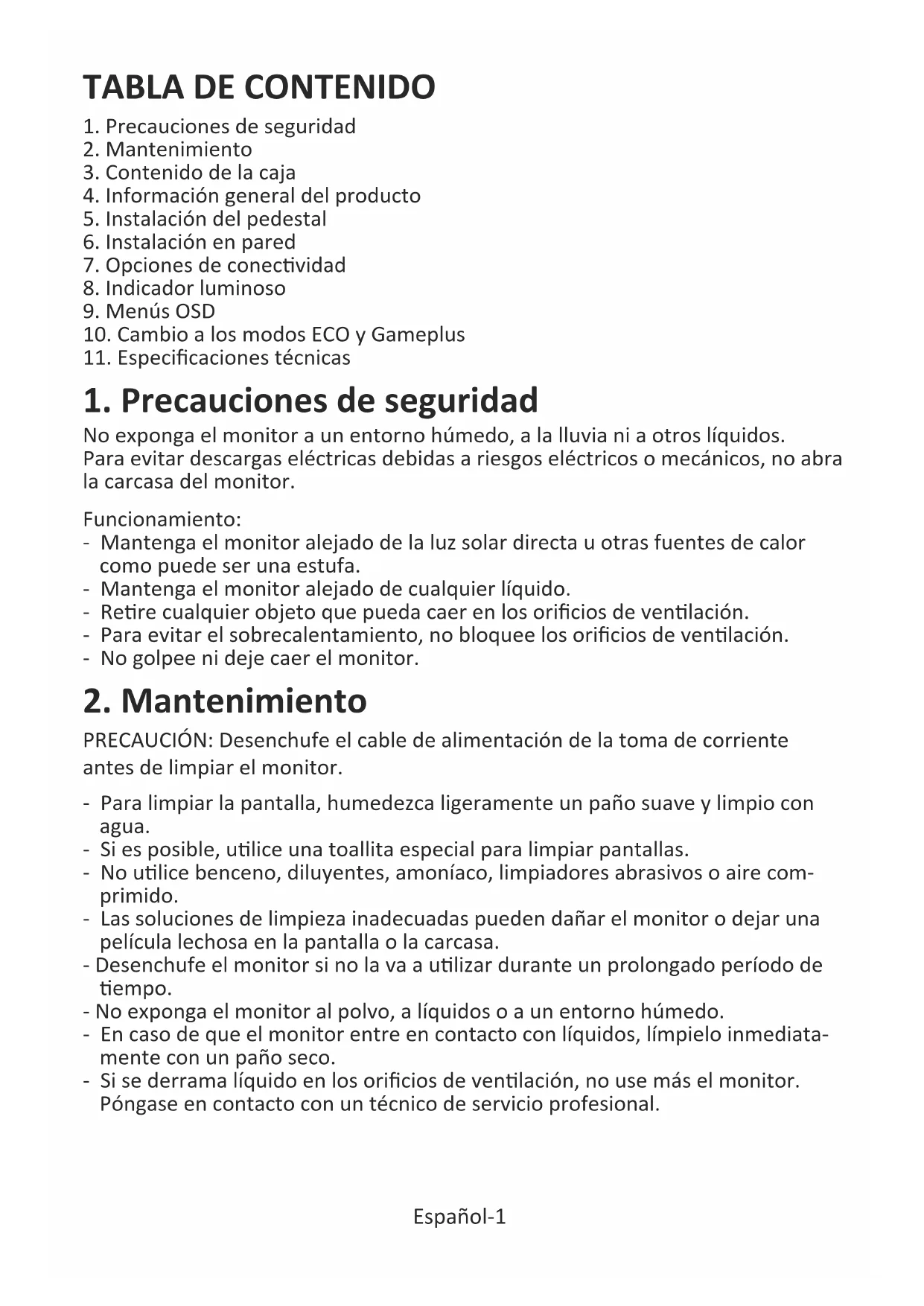

MANUAL DE USUARIO M27FHD165CV2 LC-Power

1. Precauciones de seguridad
2. Mantenimiento
3. Contenido de la caja
4. Información general del producto
5. Instalación del pedestal
6. Instalación en pared
7. Opciones de conectividad
8. Indicador luminoso
9. Menús OSD
10. Cambio a los modos ECO y Gameplus
11. Especificaciones técnicas

1. Precauciones de seguridad

No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos. Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor.

Funcionamiento:

• Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa.
• Mantenga el monitor alejado de cualquier líquido.
• Retire cualquier objeto que pueda caer en los orificios de ventilación.
• Para evitar el sobrecalentamiento, no bloquee los orificios de ventilación.
• No golpee ni deje caer el monitor.

2. Mantenimiento

PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor.

• Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua.
• Si es posible, utilice una toallita especial para limpiar pantallas.
• No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.
• Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa.
• Desenchufe el monitor si no la va a utilizar durante un prolongado período de tiempo.
• No exponga el monitor al polvo, a líquidos o a un entorno húmedo.
• En caso de que el monitor entre en contacto con líquidos, límpielo inmediatamente con un paño seco.
• Si se derrama líquido en los orificios de ventilación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional.

Aviso legal:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países.

3. Contenido de la caja

Tornillo PM5*11 mm (para la instalación del pedestal)

Tornillos M4*7 mm (para la instalación en pared)

Cable DP Cable HDMI Cable de alimentación*1

Base para el pedestal*1

Tubo del pedestal*1

LC POWER LC M27-FHD-165-C-V2 MONITOR PARA JUEGOS MANUAL DE USUARIO

Manual del usuario*1

Se pueden incluir tornillos adicionales de repuesto.

4. Información general del producto

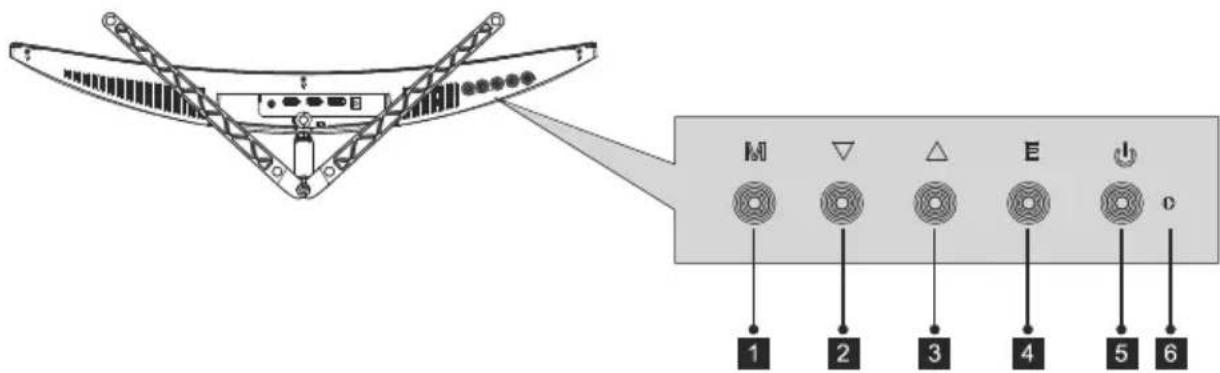

4.1 — Botones del monitor

M ▼ △ E ↓ 1 2 3 4 5 6

1 M Botón Menú: presione este botón para ver el menú OSD o acceder a los submenús.
2▼ Botón Abajo: presione este botón para desplazarse hacia abajo por los menús.
3 ▲ Botón Arriba: presione este botón para entrar en los menús.
4 E Botón Salir : presione este botón para salir.
5 Botón de encendido y apagado: presione este botón para encender o apagar el monitor
6 Indicador LED: cambia los colores para indicar el estado.

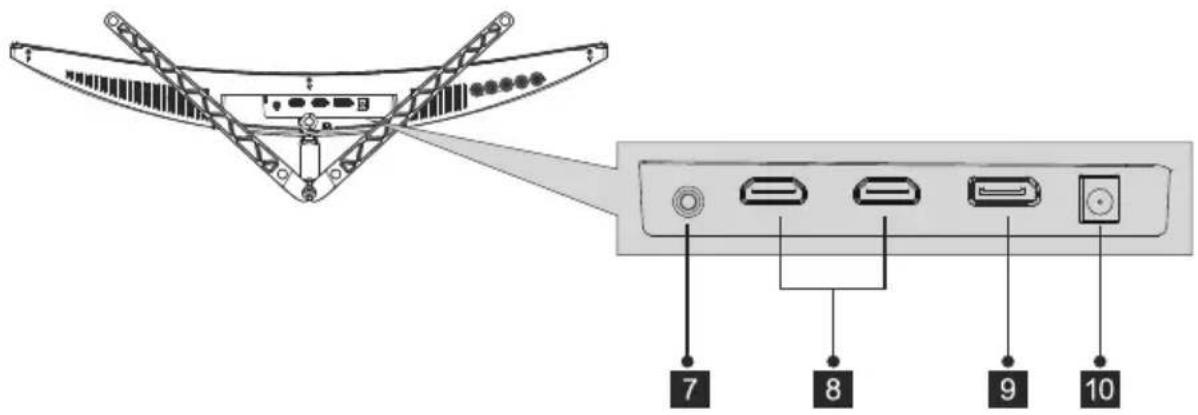

4.2 — Puertos del monitor

7 Salida de audio: inserte el cable de audio para la salida de señales de audio.
8 Entrada HDMI: inserte un extremo del cable HDMI en la salida HDMI de su PC y conecte el otro extremo al puerto HDMI del monitor.
9 Conectores DP: inserte un extremo del cable DP en la salida DP de su PC y conecte el otro extremo al puerto DP del monitor.
10 Conector de alimentación: conecte el cable adaptador al monitor y a una toma de corriente.

5. Instalación del pedestal

Mantenga la espuma debajo del monitor antes de acoplar el pedestal.

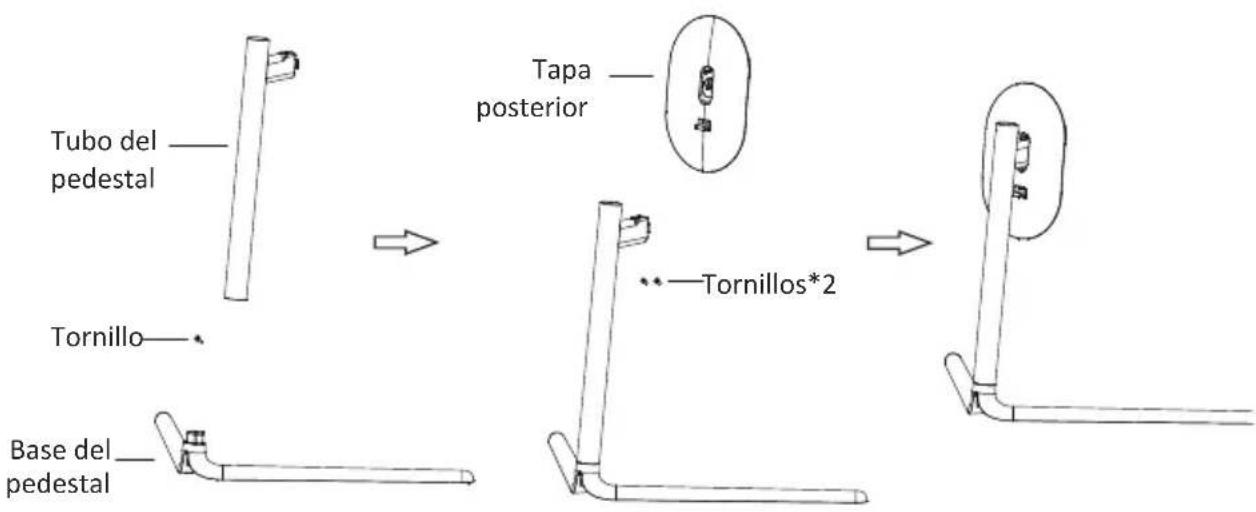

1. Abra el paquete y saque el tubo del pedestal y la base del pedestal. Móntelos con un tornillo.
2. Saque la tapa trasera y use dos tornillos para montarla en el soporte.

Tubo del pedestal Tornillo Base del pedestal Tapa posterior Tornillos*2

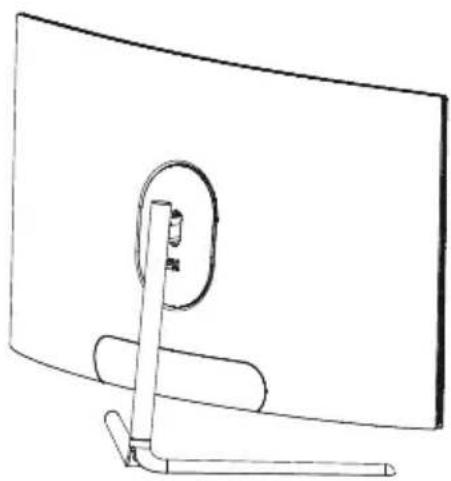

1. Abra el paquete y saque el producto con la espuma todavía acoplada. Colóquelo con cuidado sobre un escritorio o una mesa y proteja la pantalla. Deje que el soporte encaje en la parte posterior del monitor.

Botón de extracción rápida

1. Si necesita quitarse el soporte, puede tirar hacia arriba del botón de extracción rápida ubicado en la tapa trasera.

Español-4

6. Instalación en pared

Este monitor solo incluye tornillos que pueden usarse al conectar el monitor a un soporte tipo VESA de 75*75 mm. No se incluye un soporte VESA ni un accesorio de montaje.

1. Abra el paquete y saque el producto con la espuma todavía acoplada. Colóquelo con cuidado sobre un escritorio o una mesa y proteja la pantalla. Presione el botón de liberación para extraer el pedestal. Si el pedestal ya está montado, retírelo según las indicaciones del capítulo 5.4.

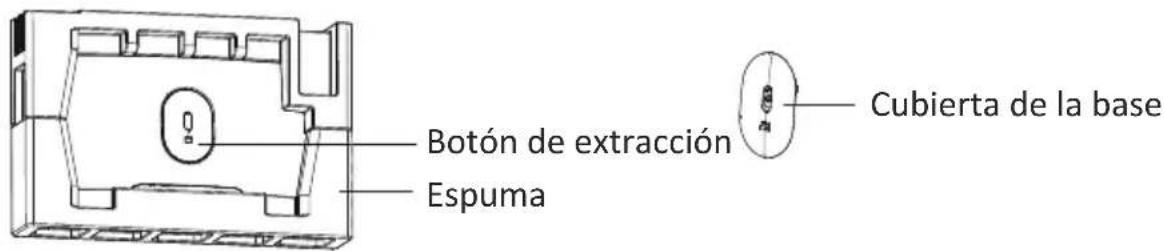

Botón de extracción Espuma Cubierta de la base

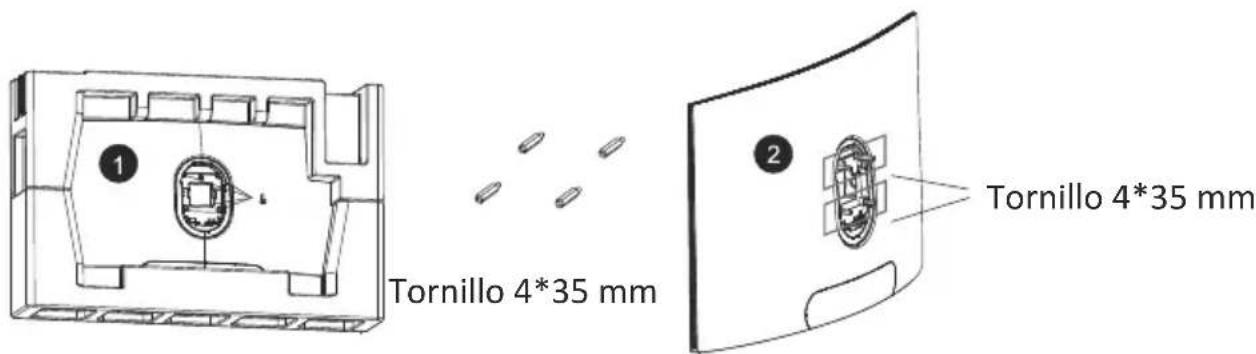

1. Mantenga la espuma debajo del panel para evitar que se rompa. Retire los cuatro tornillos originales de la abertura de la parte posterior del monitor (1).

Tornillo 4*35 mm Tornillo 4*35 mm

1. Monte los cuatro tornillos de 35 mm (2).

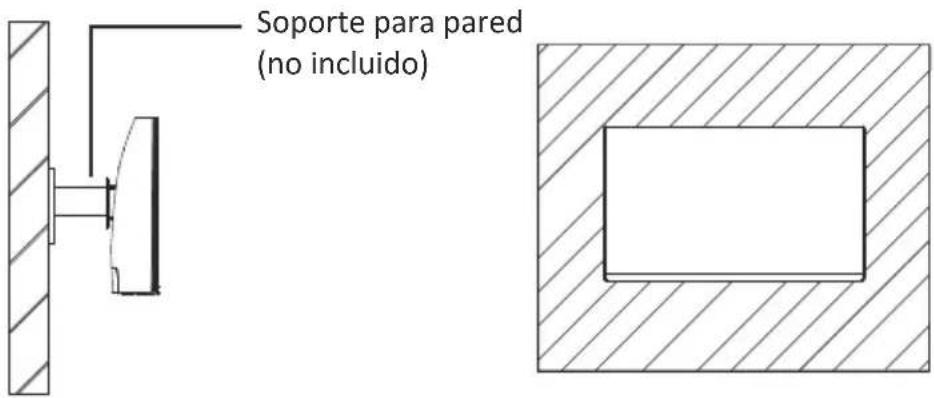

2. Siga las instrucciones del soporte para pared o de un accesorio similar para montar el monitor en él.

Soporte para pared (no incluido)

7. Opciones de conectividad

1. Inserte un extremo del cable DP en la tarjeta gráfica de su PC. También se puede usar un cable HDMI. El cable HDMI se incluye.
2. Enchufe el otro extremo del cable en el conector correspondiente del monitor.

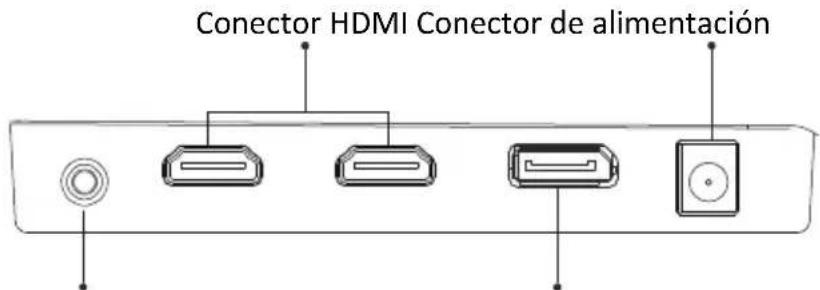

Conector HDMI Conector de alimentación

Conector de salida de audio Conectores DP

1. Conecte el cable de alimentación al monitor y, a continuación, conecte el otro extremo a la fuente de alimentación. Se recomienda utilizar un protector contra sobretensiones con un voltaje adecuado si no se puede acceder directamente a una toma de corriente.
2. Localice el botón de alimentación del monitor y presiónelo para encenderlo.

8. Indicador luminoso

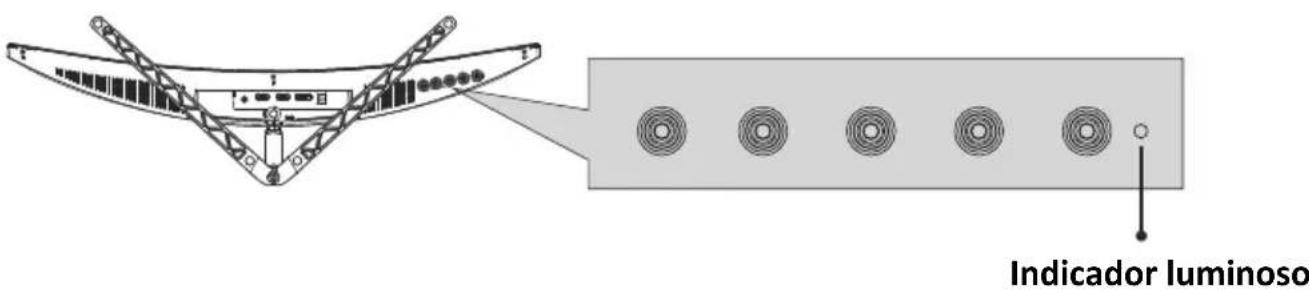

Indicador luminoso

Indicador luminoso

La luz azul constante indica que el monitor está encendido y funcionando con normalidad. La luz azul intermitente indica que no se ha detectado ninguna fuente de vídeo (señal horizontal o vertical). Asegúrese de que el equipo esté encendido y que el cable DP o HDMI esté conectado correctamente (completamente insertado en el puerto).

9. Menús OSD

El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y presionar el botón M.

Cuando use el monitor por primera vez, la configuración se ajustará automáticamente a la configuración óptima de acuerdo con la configuración y las partes de su PC, etc.

Menú OSD

El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y presionar el botón M.

1. Presione cualquiera de los botones (M,▼, ▲E, ⏻) para activar la ventana de navegación.

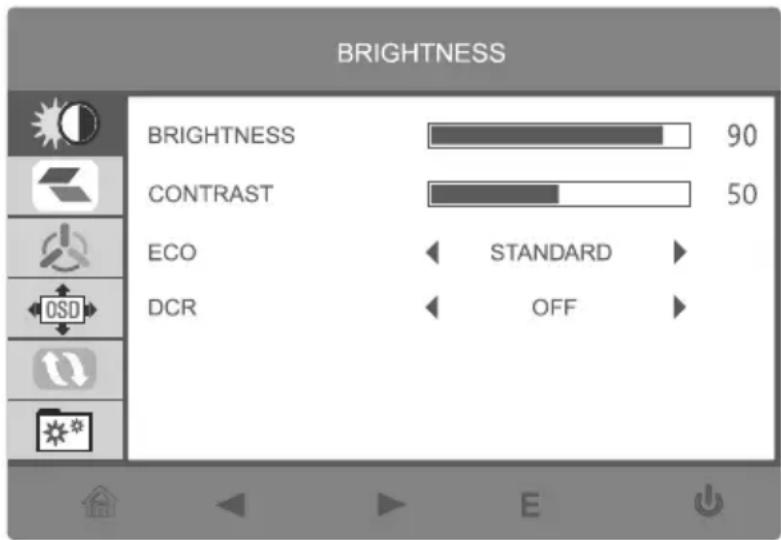

1. Presione M para entrar en los menús OSD.

BRIGHTNESS BRIGHTNESS 90 CONTRAST 50 ECO STANDARD DCR OFF

1. Presione ▼o▲ para navegar por las funciones.

2. Resalte la función que desee y, a continuación, presione M para entrar en el submenú.

3. Presione ▼ o▲ para navegar por los submenús y, a continuación, presione M para resaltar la función deseada.

4. Presione ▼ o▲ para resaltar una opción y, a continuación, presione M para confirmar la configuración y salir de la pantalla actual.

5. Presione E para salir de la pantalla actual.

9.1 — Funciones de los menús OSD

Menú principal Submenú Opciones Descripción
BRILLO	Brillo	0~100 Permite ajustar el brillo de la pantalla
	Contraste	0~100 Permite ajustar el contraste de la pantalla
	ECO Establecer el Esciendas,uego, RTS, FPS, Película, Texto
	DCR Activado Permite activar la función DCR
		Desactivado Permite desactivar la función DCR
IMAGEN	Posición H	0~100	Permite ajustar la posición horizontal de la imagen de origen.
	Posición V	0~100	Permite ajustar la posición vertical de la imagen de origen.
	Reloj	0~100	Permite ajustar la fase de la imagen para reducir el nivel de ruido.
	FASE	0~100	Permite ajustar la fase de la imagen para reducir el nivel de ruido.
	Aspecto	Panorámica, Automático, 4:3	Permite establecer relación de aspecto
Temperatura de color	Temperatura de color	Cálida, Usuario, Fría	Ajuste la temperatura de color
	Rojo	0~100	Permite personalizar componentes RGB
	Verde	0~100
	Azul	0~100
CONFIGURACIÓN OSD	Idioma	English, Español, Русский, Français, 한국, Português, Deutsch, Türkce, 筒体中文, Polski, Italiano, 日语, Nederlands	Permite establecer el idioma de los menús OSD
	POS. H. OSD	0~100	Permite ajustar la posición horizontal de los menús OSD
	POS. V. OSD	0~100	Permite ajustar la posición vertical de los menús OSD
	Temporizador de OSD	0~60	Permite establecer cuánto tiempo permanecerán abiertos los menús OSD después de que haya dejado de utilizarse
	Transparencia	0~100	Permite establecer la transparencia global de los menús OSD
Restablecer	Restablecer	N/D Permite restablecer	las configuraciones del monitor
	MPRT	Activado, Desactivado	Permite activar y desactivar MPRT
VARIOS	Fuente de señal	HDMI 1, HDMI 2, DP	Permite mostrar la señal de entrada
	Volumen	0-100	Permite ajustar el volumen de audio
	Rayo azul bajo	0-100	Permite establecer nivel de filtrado de luz azul
	SOBRECONTROLADOR	Alto, Medio, Bajo, Apagado	Permite establecer la función Sobrecontrolador.
	Efectos de LED	Desactivado, Normal, Parpadeo	Permite restablecer las configuraciones del monitor
	Adaptive-Sync	Activado, Desactivado	Permite activar y desactivar la función Adaptive-Sync

10. Cambio a los modos ECO y Gameplus

1. Presione cualquiera de los botones (M,▼,E, 🔊) para activar la ventana de navegación.

1. Presione ▼ botón para cambiar al modo Gameplus. Según las necesidades en el juego, elija el icono de juego correspondiente. Estos iconos de juego están diseñados principalmente para optimizar su puntería durante los juegos de disparos, aunque se pueden usar para otros escenarios.

1. Presione ▲ para cambiar los modos de visualización trasera de LED o desactivar los efectos de LED.

LED EFFECT ← NORMAL ►

11. Especificaciones técnicas

Modelo	LC-M27-FHD-165-C-V2
Tamaño de la pantalla	27"
Relación de aspecto	16:9
Luz de fondo	E-LED
Brillo	250 cd/m2 (valor típico)
Panel	VA
Resolución	DP1.2: 1920*1080 a 165 HzHDMI 1.4: 1920*1080 a 120 Hz
Tasa de actualización	165Hz
Tiempo de respuesta	MPRT 1 ms
Ángulo de visión	≥178° (H) / ≥178° (V)
Relación de contraste	3000:1
Soporte VESA	75 x 75mm
Colores	16,7 millones
Adaptive-Sync	Sí
Señal de entrada	DP 1.2*1, HDMI 1.4*2, Salida de audio*1
Entrada de alimentación	12V CC--- 3A
Audio
Altavoces	No
Salida de audio	Sí
Accesorios
Cable de alimentación	Sí
Funciones adicionales
Luz Azul baja	Sí
Dimensiones físicas
Dimensiones (con base)	616,2*453,1*195,7 mm
Dimensiones (sin base)	616,2*367,2*96,3 mm
Peso neto	4,85 kg
Peso bruto	6,72 kg
