Mobil 48986 - Refrigerador UNOLD - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Mobil 48986 UNOLD

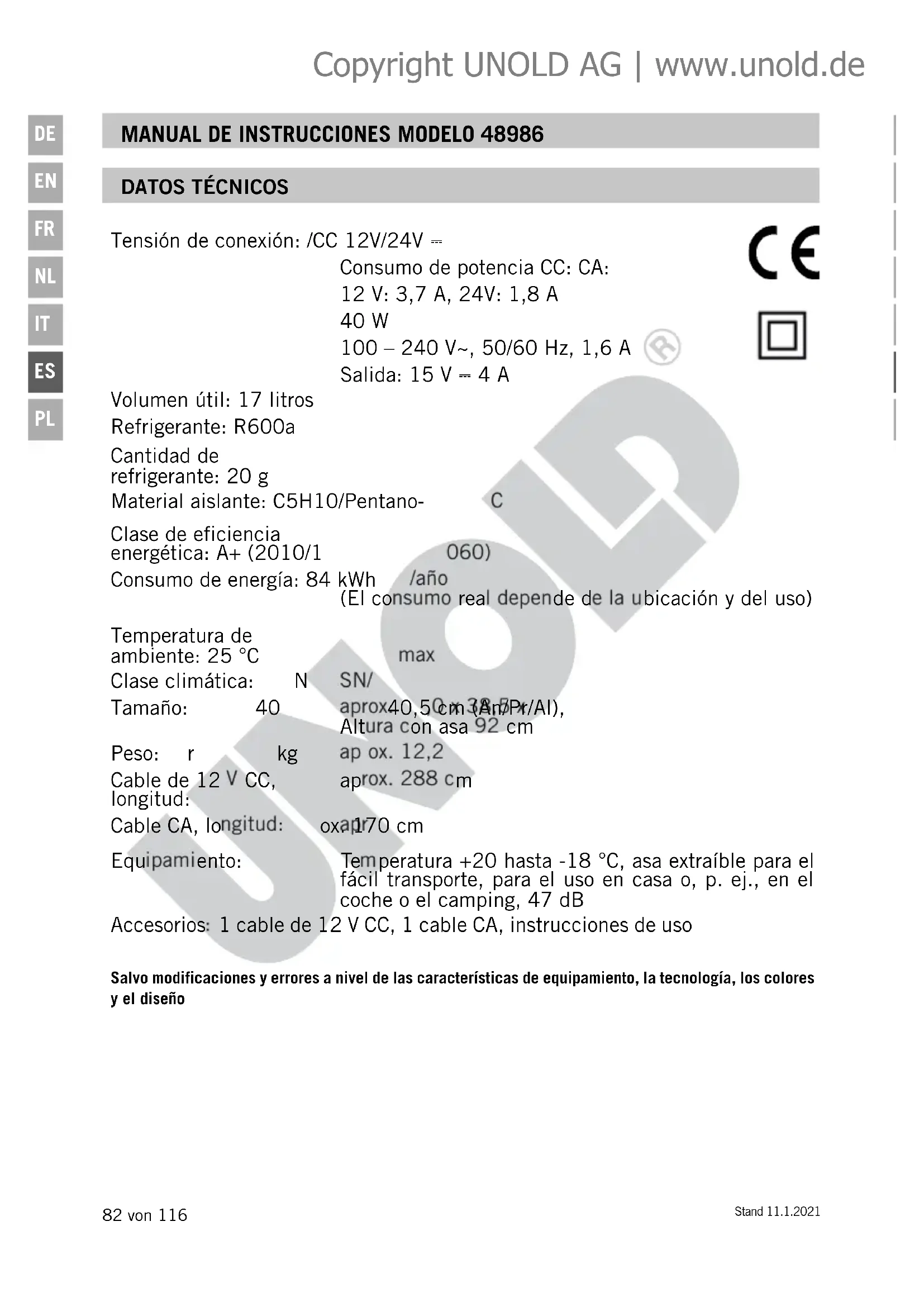

Cable de 12 V CC (corriente continua, para llevarla de viaje o en el coche)

Tensión de conexión: /CC 12V/24V ⎓ Consumo de potencia CC: CA: 12 V: 3,7 A, 24V: 1,8 A 40 W 100 – 240 V~, 50/60 Hz, 1,6 A Salida: 15 V ⎓ 4 A Volumen útil: 17 litros Refrigerante: R600a Cantidad de refrigerante: 20 g Material aislante: C5H10/Pentano-C Clase de eficiencia energética: A+ (2010/1060) Consumo de energía: 84 kWh/año (El consumo real depende de la ubicación y del uso) Temperatura de ambiente: 25 °C max Clase climática: SN/N Tamaño: aprox. 40,0 x 38,5 x 40,5 cm (An/Pr/Al), Altura con asa 92 cm Peso: aprox. 12,2 kg Cable de 12 V CC, longitud: aprox. 288 cm Cable CA, longitud: aprox. 170 cm Equipamiento: Temperatura +20 hasta -18 °C, asa extraíble para el fácil transporte, para el uso en casa o, p. ej., en el coche o el camping, 47 dB Accesorios: 1 cable de 12 V CC, 1 cable CA, instrucciones de uso Salvo modificaciones y errores a nivel de las características de equipamiento, la tecnología, los colores y el diseño

EXPLICACIÓN DE SÍMBOLOS

Este símbolo se asocia con riesgos eventuales que pueden provocar lesiones o daños en el aparato. Este símbolo indica un posible peligro de incendio. Por favor lea y guarde las siguientes instrucciones. Indicaciones de seguridad básicas

1. Este aparato puede ser usado por niños a partir de 8 años, así

como por personas con una capacidad física, mental o sensorial reducida o carentes de experiencia y/o conocimientos siempre que estén supervisados o hayan sido correspondientemente ins- truidos en el manejo seguro de dicho aparato y comprendan los peligros que conlleva.

El aparato no es un juguete.

3. No está permitido que los niños lleven a cabo la limpieza ni el

mantenimiento que corresponde al usuario a no ser que tengan más de 8 años y estén supervisados.

4. Guarde el aparato y el cable fuera del alcance de niños menores

5. Nunca ponga en marcha el aparato con accesorios de otros apa

El cable no debe quedar colgando por el borde de la superficie de trabajo.

7. Tienda el cable siempre de modo que nadie pueda tropezar con

8. Asegúrese de transportar el aparato siempre entre dos personas

para evitar lesiones.

9. Cuando opere el aparato, mantenga una distancia suficiente con

respecto a las paredes, a otros objetos, etc. Se debe mante

ner como mínimo una distancia de 5 cm en ambos lados y un mínimo de 10 cm de distancia a la parte posterior. Todas las ranuras de ventilación deben estar despejadas y no se deben tapar.

10. Mantenga la tapa del aparato siempre cerrada a la hora de

ponerlo en funcionamiento. De este modo, se garantiza una ref- rigeración rápida.

Los niños y los animales no deben trepar nunca por el aparato. ¡El aparato no es ningún juguete! Por lo tanto, mantenga el apa- rato siempre cerrado.

No almacene nunca sustancias explosivas en el aparato.

13. Los alimentos solo se deben almacenar en el aparato en recipi-

entes adecuados para la temperatura seleccionada.

No gire nunca el aparato 180° (de modo que la tapa señale hacia abajo) o a un lado. Asegúrese de no inclinar el aparato más de 30° para evitar daños en el compresor.

15. Utilice el aparato solo si está en vertical sobre una superficie

16. No toque nunca las piezas de metal del enchufe del sistema

eléctrico del coche si estaba en funcionamiento. Las piezas de metal pueden calentarse mucho. ¡Peligro de quemaduras!

17. El aparato está diseñado exclusivamente para un uso doméstico

o para fines de uso similares, por ejemplo, para cocinas tipo office en comercios, oficinas u otros lugares de trabajo, en explotaciones agrícolas, para el uso por parte de clientes en hoteles, moteles u otros establecimientos de alojamiento colectivo, en casas particulares o en casas vacacionales. Seguridad eléctrica

18. Asegúrese de utilizar el cable adecuado correspondientemente

para el suministro de energía seleccionado. Copyright UNOLD AG | www.unold.deStand 11.1.2021 85 von 116

19. Revise el estado de carga de la batería del coche utilizada si va

a utilizar el aparato en coches con el motor parado.

20. Este aparato no se debe utilizar con un reloj programador externo

ni con un sistema de mando a distancia.

21. Desenchufar siempre el aparato después de usarlo, antes de lim-

piarlo o si se produce algún fallo durante el funcionamiento.

No sumergir nunca el aparato en agua u otros líquidos; proteja el cable de alimentación contra la humedad.

23. No llene nunca los líquidos directamente en el aparato.

24. Desenrollar completamente el cable antes del uso.

25. Evite doblar el cable para evitar daños eléctricos.

26. Asegúrese de no exceder la tensión permitida correspondiente-

No tire nunca del cable si quiere desconectarlo de la toma de cor- riente. Desenchufe siempre el cable directamente del enchufe.

No transporte nunca el aparato del cable. Utilice las asas para elevar o transportar el aparato.

29. Por motivos de seguridad, nunca coloque ni ponga en marcha el

aparato y el cable sobre o cerca de superficies calientes.

30. No utilice nunca el aparato en una toma de corriente sin puesta

a tierra, con el cable defectuoso o con otros defectos eléctricos.

31. Asegúrese siempre de que el aparato esté estable antes de

ponerlo en funcionamiento.

32. No toque el aparato con las manos húmedas o si se encuentra

sobre una base mojada/húmeda. ¡Peligro por descarga eléctrica!

33. Operar y almacenar el aparato solo en áreas secas. Manténgalo

alejado de humedad, lluvia, nieve u otras influencias atmosféri

Si se formara humo de forma repentina en el aparato, retirar de inmediato el enchufe de la toma de corriente. Contacte con nuestro servicio de atención al cliente. Copyright UNOLD AG | www.unold.de86 von 116 Stand 11.1.2021

35. Compruebe periódicamente si el enchufe y el cable de alimen-

tación están desgastados o deteriorados. En caso de daños en el cable de alimentación o en otras piezas, envíe el aparato para su verificación y reparación a nuestro servicio de atención al cli- ente. Las reparaciones inadecuadas pueden ocasionar peligros para el usuario y provocan la exclusión de la garantía. El fabricante no es responsable en caso de montaje erróneo, uso inapropiado o equivocado o después de haber sido efectuadas reparaciones por terceros no autorizados. Durante el desembalaje y la retirada del mismo preste atención a no inclinar el aparato más de 30° dado que, de lo contrario, se podría deteriorar el compresor. Después del desembalaje deje el aparato durante 6 horas como mínimo en el emplazamiento definitivo antes de ponerlo en funcionamiento. El refrigerante del aparato debe bajar primero de nivel dado que, de lo contrario, se podría deteriorar el compresor. No abra nunca la carcasa del aparato. Existe peligro de descarga eléctrica. Advertencia: No almacene en este equipo sustancias explosi- vas tales como aerosoles en lata con gas propulsor inflamable. Mantenga las aberturas de ventilación en la cubierta del equipo y dentro del mismo libres de obstáculos. No utilice otros dispo- sitivos mecánicos o medios auxiliares para la aceleración del proceso de descongelación que los recomendados por el fabri- cante. Evite dañar el circuito de refrigeración. No utilice apara- tos eléctricos en el compartimento de alimentos del equipo, a no ser que sean del tipo recomendado por el fabricante. Copyright UNOLD AG | www.unold.deStand 11.1.2021 87 von 116

El circuito de refrigeración del producto contiene isobutano, (R600a), un gas natural con alta compatibilidad ambiental que, aun así, es inflamable. Durante el transporte y la instalación del producto asegúrese de que ningún componente del circuito de refrigeración resulte dañado. El refrigerante (R600a) es infla- mable. En caso de daños en el circuito de refrigeración: Evite llamas abiertas y fuentes de ignición. Ventile la habitación donde se encuentre el aparato.

EL EMPLAZAMIENTO IDEAL

1. El aparato se opera con un compresor libre de mantenimiento y, por lo

tanto, necesita espacio suficiente.

2. Cuando opere el aparato, mantenga una distancia suficiente a las paredes,

a otros objetos, etc. Se debe mantener como mínimo una distancia de 5 cm en ambos lados y un mínimo de 10 cm de distancia a la parte posterior.

3. Después del transporte del aparato espere 10 minutos como mínimo antes

de ponerlo en funcionamiento (6 horas después del primer transporte).

4. Ponga el aparato en funcionamiento solo si está en vertical sobre una super-

ficie estable y se puede acceder fácilmente a la toma de corriente corres- pondiente.

5. El aparato se puede utilizar en vehículos o en la zona de camping. No obs-

tante, se debe proteger contra humedad, agua e influencias atmosféricas.

6. El aparato no es un aparato empotrado y no se debe montar en armarios u

7. Si es necesario transportar el aparato, llévelo siempre solo de los dos asas

lo más recto posible para no dañar el compresor. Debido al peso, aconseja- mos transportar el aparato siempre entre dos personas para evitar posibles lesiones o daños en el aparato. Copyright UNOLD AG | www.unold.de88 von 116 Stand 11.1.2021

1. Observe todas las indicaciones sobre el emplazamiento perfecto.

2. Conecte el modo ECO si el aparato no está completamente lleno.

3. Abra el aparato solo en caso necesario y, después, ciérrelo lo más rápido

4. No ponga la temperatura más baja de lo necesario.

5. Enfriar primero los alimentos antes de colocarlos en el aparato.

6. Introduzca solo las bebidas y los alimentos previamente enfriados.

ANTES DEL PRIMER USO

INDICACIONES PARA LA REFRIGERACIÓN CORRECTA

1. Retire todos los materiales de embalaje y, dado el caso, los seguros de

transporte. Mantenga el material de embalaje alejado de los niños. ¡Peligro de asfixia!

2. Limpie todas las piezas con un paño húmedo como se describe en el capí-

tulo “Limpieza y cuidado”.

3. No retirar las etiquetas adhesivas de aviso e indicación en el aparato. Estas

indicaciones son importantes para los usuarios no familiarizados con el apa- rato.

4. Compruebe si el aparato está colocado de forma estable.

1. Tenga en cuenta que los líquidos se expanden cuando se congelan. Los reci-

pientes de cristal podrían reventar. ¡Peligro de lesiones!

2. Asegúrese de colocar en el aparato solamente alimentos que necesiten más

o menos el mismo grado de refrigeración.

3. Compruebe si la potencia de refrigeración para el producto que se debe enf-

4. A causa del enfriamiento dependiente de la temperatura ambiente, el apa-

1. Mediante el asa telescópica colocar el aparato fácilmente en el lugar

2. Para extraer el asa telescópica pulse la tecla situada en la parte superior del

mango y ajuste el asa a la longitud deseada. Atención: El asa debe encajar de forma audible para garantizar un transporte seguro.

3. Atención: nunca tire del dispositivo por el asa cuando el dispositivo esté en

EXPLICACIÓN DEL PANEL DE MANDO

Tecla + Aumenta la temperatura o el valor de entrada en los ajustas avanzados.

Tecla ON/OFF Para encender y apagar el aparato

Piloto de control de potencia Se ilumina en rojo si funciona el compresor. Se apaga si se desconecta el compresor. Parpadea en rojo mientras el aparato está conectado a la red eléctrica. Se ilumina en verde si el aparato funciona en modo ECO.

Tecla – Reduce la temperatura o el valor de entrada en los ajustas avanzados.

Pantalla Indica la temperatura y otros datos. En caso de funciones erróneas se indica el código de error.

Tecla SET Ajustar la protección de voltaje Selección entre la función ECO o refrigeración rápida Ajustar Fahrenheit o Celsius

Piloto de control de error Se ilumina en azul si se presenta un fallo en el aparato. En caso de funciones erróneas se emite además una señal acústica permanente. En la pantalla se indica el código de error.

F1 Error de tensión F2 Error de ventilación F3 El compresor no arranca F4 Error en la velocidad del compresor F5 Error en el sensor de temperatura E0 Sensor defectuoso E1 Cortocircuito en el sensor Indicación: En caso de errores compruebe siempre primero si el aparato está conectado a una batería adecuada. A continuación, espere 3 minutos antes de conectar de nuevo el aparato. Si el error persiste, póngase en contacto con nuestro servicio de atención al cliente. MANEJO

1. Puede operar el aparato con el cable CA con 100-240 V~/50-60 Hz o, alter-

nativamente, con el cable de 12 V CC con 12 V~ CC/24 V.

2. Si se conecta a una toma de corriente de 12 V, el aparato no funcionará a

voltajes por debajo de 9,6 V.

3. En caso de conexión a una toma de corriente de 24 V, el aparato no funcio-

nará cuando el voltaje sea inferior a 21,3 V.

4. Conecte un extremo del cable a la hembrilla del aparato y el otro extremo

a la toma de corriente. Asegúrese de utilizar el cable de conexión correcto correspondientemente.

5. Encienda el aparato en la tecla ON/OFF.

6. Después de encender el aparato puede seleccionar la temperatura de -18 °C

7. En la pantalla se indica la temperatura interior actual del aparato hasta

alcanzar la temperatura seleccionada. El compresor se conecta y se descon- ecta alternativamente.

8. Abra la tapa e introduzca los alimentos o las bebidas que se deben enfriar

9. Si ya no necesita el aparato, desconéctelo en la tecla ON/OFF y retire el

cable de conexión de la toma de corriente. Modo de protección de batería

10. El aparato dispone de tres funciones de protección de batería que protegen

el aparato y la batería del coche. Si se utiliza el aparato en el coche con el encendido desconectado, el aparato se desconecta en cuanto cae la tensión por debajo del valor ajustado. Si se alcanza de nuevo la tensión mediante la carga de la batería, el aparato se conectará de nuevo. De este modo, se evita la descarga profunda de la batería de coche.

11. Pulse la tecla SET durante 3 segundos para acceder a los ajustes avanz-

12. Las tres funciones de protección disponibles son H3 (alta), H2 (media) y

H1 (baja). Pulse la tecla + o - para seleccionar la función. El aparato está ajustado de fábrica en H2. Este es el ajuste correcto si se opera el aparato con corriente alterna.

13. Parámetros de tensión como sigue:

H3 (high): 10,9 V (Stop) – 12,2 V (Start) / 23,8 V (Stop) – 25,2 V (Start) H2 (medium): 9,7 V (Stop) – 11,0 V (Start) / 21,5 V (Stop) – 22,9 V (Start) H1 (low): 9,6 V (Stop) – 10,9 V (Start) / 21,3 V (Stop) – 2,7 V (Start)

14. Indicación: Si va a utilizar el aparato en un coche recomendamos el ajuste

H2. Si el aparato se conecta a una alimentación de corriente externa o a una batería de reserva, ajuste H2 o H1.

15. Las baterías de coche tienen distintas tensiones de salida. Si se presenta

un error de tensión (en la pantalla se indica F1), se debe ajustar una fun- ción baja (H2 o H1). Copyright UNOLD AG | www.unold.deStand 11.1.2021 93 von 116

16. Si se reduce la potencia de la batería de coche, ajuste H1 para evitar que

la batería de coche se descargue completamente durante el funcionamiento del aparato. Función Eco o refrigeración rápida

17. Pulse de nuevo la tecla SET brevemente para seleccionar el modo ECO

(ahorro de energía) o el modo HH (función de refrigeración rápida). Con las teclas + y – puede conmutar entre los dos ajustes. De fábrica, está ajustada la función de refrigeración rápida. Fahrenheit o Celsius

18. Pulsando de nuevo la tecla SET puede conmutar entre la indicación de tem-

peratura en Fahrenheit o Celsius. Con las teclas + y – puede conmutar entre los dos ajustes.

19. Indicación: Si no se pulsa ninguna tecla durante 10 segundos, el aparato

sale de los ajustes avanzados. Si desea realizar más ajustes debe pulsar de nuevo la tecla SET durante mínimo 3 segundos. Los ajustes realizados se guardan incluso con la desconexión del aparato.

Antes de la limpieza se debe desconectar siempre el aparato y retirar el en- chufe de la toma de corriente.

1. No sumerja nunca el aparato en agua ni en otros líquidos.

2. No utilice esponjas rasposas, productos abrasivos, lana de acero, objetos

metálicos, productos de limpieza calientes ni desinfectantes, ya que pueden producir daños.

3. Limpiar el interior y el exterior del aparato con un paño húmedo. A

DESCONGELAR Antes de la descongelación se debe desconectar siempre el aparato y re- tirar el enchufe de la toma de corriente.

1. La descongelación periódica ayuda a ahorrar energía, ya que el agua

evaporada en las paredes interiores del aparato se congela, lo que reduce la potencia de refrigeración.

2. Desconecte el aparato y desenchúfelo del suministro eléctrico.

3. Abra la tapa y retire los productos que se deben refrigerar y congelar (en

caso necesario, colocarlos en otra nevera o congelador).

4. Espere hasta que se haya derretido el hielo y, a continuación, retírelo con

5. Indicación: No utilice objetos puntiagudos ni afilados como, p. ej., cuchillos

para retirar el hielo más rápido. Al hacerlo, las paredes interiores del aparato podrían dañarse.

6. Cuando el aparato se haya secado completamente, puede volver a usarlo

SOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución El aparato no funciona, pilotos de control desconectados Falta alimentación de corriente Alimentación de corriente insuficiente Cable de corriente CA Cable de corriente de 12 V CC Comprobar todas las conexiones y uniones de cable. Conectar el aparato a otra toma de corriente. Compruebe el interruptor diferencial. Conectar otro cable adecuado. Conectar otro cable adecuado o conectar el aparato a otra conexión de 12 V. Copyright UNOLD AG | www.unold.deStand 11.1.2021 95 von 116

Problema Causa posible Solución Generación de ruido El aparato no está sobre una superficie plana Indicación: Una cierta generación de ruido es normal. Si el aparato está inclinado, colocarlo sobre una superficie plana. Golpeteo fuerte, metálico o pitido Se ha inclinado el aparato excesivamente Compresor defectuoso Desconectar y dejarlo sobre una superficie plana durante 24 horas. Después conectar de nuevo. Ponerse en contacto con el servicio de atención al cliente. El aparato funciona brevemente y, después, activa el interruptor diferencial La toma de corriente no suministra la tensión necesaria Encargar a un experto para que revise la toma de corriente. Los pilotos de control parpadean alternativamente Puede ser que el panel de mando esté defectuoso Apagar el aparato y volver a encenderlo. Si el problema persiste, póngase en contacto con el servicio de atención al cliente. La pantalla indica HH La temperatura ambiente es superior a 40 °C Apagar el aparato y volver a encenderlo. Si el problema persiste, póngase en contacto con el servicio de atención al cliente. La pantalla indica OC Fallo en el termostato Apagar el aparato y volver a encenderlo. Si el problema persiste, póngase en contacto con el servicio de atención al cliente. La pantalla indica SC Cortocircuito en el termostato Apagar el aparato y volver a encenderlo. Si el problema persiste, póngase en contacto con el servicio de atención al cliente. El aparato se enciende, pero el compresor no arranca Temperatura ambiente demasiado baja Fallo eléctrico Colocar el aparato en un lugar más cálido. Contactar con el servicio de atención al cliente. Copyright UNOLD AG | www.unold.de96 von 116 Stand 11.1.2021

La garantía para nuestros equipos es de 24 meses, y de 12 meses en el caso de uso comercial, a partir de la fecha de compra, cubriendo los daños que con un uso acorde a lo prescrito pueden atribuirse fehacientemente a defectos de fabricación. Dentro del período de garantía, solucionamos errores de material y de fabricación a consideración nuestra mediante reparación o cambio. Nuestros servicios de garantía son válidos únicamente para los aparatos que han sido vendidos en Alemania y Austria. Para todos los demás casos diríjase por favor al importador correspondiente. Aquellos aparatos que se presentan para eliminar errores, por favor enviarlos junto a una copia del comprobante de compra extendido a máquina, del cual debe desprenderse la fecha de compra, así como una breve descripción de las deficiencias, apropiadamente embalado a nuestro servicio al cliente. Puede imprimir un comprobante de devolución en nuestro sitio web www.unold.de/ruecksendung. (solo para entradas de Alemania y Austria). Aquellos daños causados por desgaste están excluidos de la garantía, así como manipulación incorrecta, e incumplimiento de las condiciones de mantenimiento y cuidado. El derecho a garantía expira si las reparaciones o mantenimiento son realizadas por terceros. Todo reclamo del consumidor final ante el vendedor, comerciante no se ve afectado por esta garantía. DISPOSICIÓN/PROTECCIÓN DEL MEDIO AMBIENTE Nuestros aparatos se fabrican con un alto nivel de calidad por un largo período de uso. El mantenimiento regular y las reparaciones de tipo técnico a través de nuestro servicio al cliente pueden prolongar la duración del aparato. Cuando un aparato está defectuoso y ya no puede repararse, por favor considere en la disposición final los siguientes puntos: Este producto no puede ser eliminado junto a la basura domiciliaria. Usted debe entregar este producto a un lu- gar oficial para el reciclaje de aparatos eléctricos o electrónicos. Mediante la clasificación por separado y el reciclaje de productos residuales, Usted contribuye a proteger los recursos natu- rales y asegura que el producto sea eliminado de forma salubre y acorde con el medio ambiente. El aislamiento del aparato contiene un refrigerante y, por lo tanto, se debe eliminar de manera adecuada y respetuosa con el medio ambiente. En caso de dudas, consulte con su empresa de eliminación de residuos. Refrigerante: R600a Copyright UNOLD AG | www.unold.deStand 11.1.2021 97 von 116
