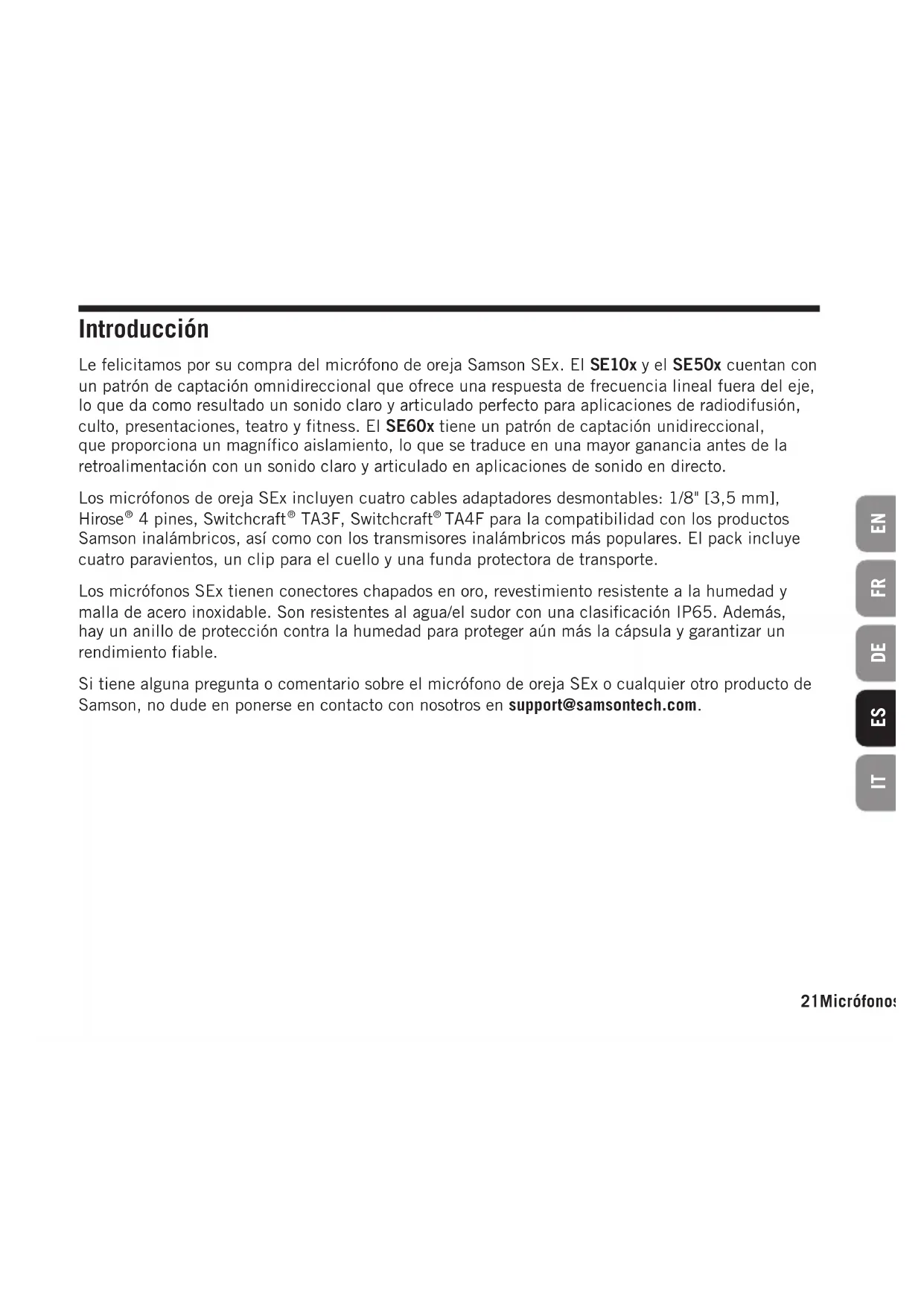

021Micrófonos de oreja SE10x/SE50x/SE60x ENFRDEESIT Introducción Le felicitamos por su compra del micrófono de oreja Samson SEx. El SE10x y el SE50 x cuentan con un patrón de captación omnidireccional que ofrece una respuesta de frecuencia lineal fuera del eje, lo que da como resultado un sonido claro y articulado perfecto para aplicaciones de radiodifusión, culto, presentaciones, teatro y fitness. El SE60x tiene un patrón de captación unidireccional, que proporciona un magnífico aislamiento, lo que se traduce en una mayor ganancia antes de la retroalimentación con un sonido claro y articulado en aplicaciones de sonido en directo. Los micrófonos de oreja SEx incluyen cuatro cables adaptadores desmontables: 1/8" [3,5mm], Hirose

TA4F para la compatibilidad con los productos Samson inalámbricos, así como con los transmisores inalámbricos más populares. El pack incluye cuatro paravientos, un clip para el cuello y una funda protectora de transporte. Los micrófonos SEx tienen conectores chapados en oro, revestimiento resistente a la humedad y malla de acero inoxidable. Son resistentes al agua/el sudor con una clasificación IP65. Además, hay un anillo de protección contra la humedad para proteger aún más la cápsula y garantizar un rendimiento fiable. Si tiene alguna pregunta o comentario sobre el micrófono de oreja SEx o cualquier otro producto de Samson, no dude en ponerse en contacto con nosotros en [e-mail].22 Conector Switchcraft

TA3F Funciona con la serie ATX de Samson AirLine, la serie Concert y la mayoría de los sistemas inalámbricos AKG

TA4F Funciona con la mayoría de los sistemas inalámbricos Shure

Conector de 3,5mm Funciona con los sistemas inalámbricos Sennheiser

Funciona con la mayoría de los sistemas inalámbricos Audio-Technica

Los SE10x/SE50x/SE60x incluyen cuatro cables con adaptadores para algunos de los transmisores de cuerpo de micrófono inalámbricos más populares. Para conectar el cable al auricular:

1. Elija el cable y el conector adecuados que funcionen con su sistema inalámbrico.

2. Alinee el cable con el terminal roscado de la parte posterior del SE10x/SE50x/SE60x y

enrósquelo en el auricular. No apriete demasiado el cable.

3. Coloque el clip de cuello incluido en la parte posterior del cuello de su camisa y pase el cable

del micrófono desde el auricular SEx hasta el paquete corporal inalámbrico. Deje suficiente cable para permitirle girar la cabeza de lado a lado. Cables de conexión23Micrófonos de oreja SE10x/SE50x/SE60x ENFRDEESIT Colocación del micrófono Coloque el elemento de micrófono del SE60x aproximadamente entre 6 y 25mm (0,25" y 1") por detrás de la comisura de la boca. Dado que SE60x es una cápsula unidireccional, las características de las bajas frecuencias cambiarán en función de la posición del micrófono respecto a la fuente de sonido. SE10x y SE50x son cápsulas omnidireccionales y pueden colocarse más lejos de la boca. Sin embargo, si el micrófono está demasiado lejos de su boca tendrá que aumentar la ganancia y reducir el aislamiento. No coloque el micrófono directamente delante de su boca para evitar el ruido de la respiración y los petardeos. Para minimizar el ruido adicional, no coloque el micrófono apretado contra su mejilla.24 SE10x Elemento Condensador de electreto trasero Patrón polar Omnidireccional Respuesta en frecuencia 20Hz-20KHz Sensibilidad -45dBV/Pa a 1kHz ±3dB Impedancia de salida 2kΩ ±30% SPL máximo 130dB Ruido propio 30dB(A) Rango dinámico 100dB Tensión de funcionamiento 1,5-12VCC Cable ø1,4mm*1,2m Peso: 0,09oz/2,5g Dimensión ø3mm Cables adaptadores incluidos 1/8" (3,5mm), Hirose

TA4F Accesorios (4) Paravientos, pinza para el cuello de la ropa, maletín de transporte Especificaciones Patrón polar Respuesta en frecuencia

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz

025Micrófonos de oreja SE10x/SE50x/SE60x ENFRDEESIT Especificaciones Patrón polar Respuesta en frecuencia

45° 90°90° 135° 45° 135° Frecuencia en Hz 1000 2000 5000 10000 20000 Hz

SE50x Elemento Condensador de electreto trasero Patrón polar Omnidireccional Respuesta en frecuencia 20Hz-20KHz Sensibilidad -35 ±3dB 1V/Pa/a 1kHz Impedancia de salida 2kΩ ±30% SPL máximo 140dB Ruido propio 30dB(A) Rango dinámico 110dB Tensión de funcionamiento 1,5-12VCC Cable ø1,4mm*1,2m Peso: 0,09oz/2,5g Dimensión ø2,5mm Cables adaptadores incluidos 1/8" (3,5mm), Hirose

TA4F Accesorios (4) Paravientos, pinza para el cuello de la ropa, maletín de transporte26 Especificaciones SE60x Elemento Condensador de electreto trasero Patrón polar Cardioide (unidireccional) Respuesta en frecuencia 50Hz-18KHz Sensibilidad -45dB 1V/Pa ±3dB a 1kHz Impedancia de salida 2kΩ ±30% SPL máximo 135dB Tensión de funcionamiento 0,8-5VCC Dimensión de la cápsula 7,35mm Cable 4x ø1,4mm*1,2m Peso 0,12oz/3,5g Cables adaptadores incluidos 1/8" (3,5mm), Hirose

TA4F Accesorios (4) Paravientos, pinza para el cuello de la ropa, maletín de transporte Patrón polar Respuesta en frecuencia

Frecuencia en Hz 1000 2000 5000 10000 20000 Hz
