MANUAL DE USUARIO DAS120GBHWDB DANBY

MANUAL DE INSTALACIÓN

MODEL • MODÈLE • MODELO

DAS120GBHWDB

DAS170GBHWDB

DAS220GBHWDB

Guía de instalación.... 53 - 78

FOR ANY QUESTIONS OR CONCERNS REGARDING INSTALLATION OR SERVICING OF THIS UNIT, PLEASE CONTACT THE DEALER OR BUILDER WHO SOLD THE UNIT.

POUR TOUTE QUESTION OU PRÉOCCUPATION CONCERNANT L'INSTALLATION OU L'ENTRETIEN DE CET APPAREIL, VEUILLEZ CONTACTER LE REVENDEUR OU LE CONSTRUCTEUR QUI A VENDU L'APPAREIL.

PARA CUALQUIER PREGUNTA O INQUIETUD RELACIONADA CON LA INSTALACIÓN O SERVICIO DE ESTA UNIDAD, PÓNGASE EN CONTACTO CON EL DISTRIBUIDOR O CONSTRUCTOR QUE VENDIÓ LA UNIDAD.

rmacion de Seguridad Importante LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

PRECAUCIONES DE SEGURIDAD

La instalación incorrecta debido a ignorar o hacer caso omiso a las instrucciones puede causar serios daños o lesiones.

• Al conectar tuberías/líneas del refrigerante, no deje que sustancias o gases que no sean del tipo de refrigerante especificado entren en las líneas, ya que esto reducirá la capacidad de la unidad y puede causar una presión alta anormal en el sistema de refrigeración, lo que puede provocar una explosión o lesiones.
• La instalación debe ser realizada por un técnico certifi cado en Aire Acondicionado. La instalación incorrecta puede causar fugas de agua, descargas eléctricas o incendio.
• En Norte América (EE.UU), la instalación debe realizarse de acuerdo con los estándares y normas de NEC y CEC, sólo por personal autorizado.
• Favor de ponerse en contacto con un técnico especializado en Aire Acondicionado o con el agente de ventas para obtener información sobre la reparación o el mantenimiento de este producto/unidad.
• Útilice únicamente los accesorios, piezas y partes especifica cadas para la instalación. El uso de partes - no estándar - pudieran ocasionar fugas de agua, descargas eléctricas, incendios y puede causar fallos de esta unidad.
• Instale este producto/unidad en una ubicación firme que pueda soportar el peso de la unidad. Si el lugar elegido no puede soportar el peso de la unidad, o si la instalación no se ha hecho correctamente, la unidad puede caerse y causar graves lesiones o daños.
• Para todos los trabajos eléctricos, siga todas las normas y reglamentos locales /nacionales de cableado, así como las indicadas en este y este manual. Debe utilizar un circuito independiente y un solo enchufe/ toma corriente para suministrar energía. No conecte otros aparatos en el mismo toma de corriente. La insufi ciencia de capacidad eléctrica o los defectos en el trabajo eléctrico pueden causar descargas eléctricas o incendios.

• Para todos los trabajos eléctricos, utilice todos los cables especificados. Conecte los cables firmemente y sujetelos en forma segura para evitar que las fuerzas externas dañen el terminal. Las conexiones eléctricas inadecuadas pueden recalentarse y provocar descargas eléctricas o incendios.

• Todos los cables deben estar correctamente colocados para asegurar que la tarjeta de control pueda cerrarse correctamente. Si la cubierta de la tarjeta de control no está cerrada correctamente, puede provocar corrosión y causar que los puntos de conexión del terminal se sobrecalienten, se incendien o provoquen una descarga eléctrica.

• En algunos ambientes o áreas, como cocinas, salas de computo etc., se recomienda el uso de unidades de aire acondicionado diseñadas especialmente para ese propósito.
• Esta unidad no está diseñado para ser usado por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales puedieran ser diferentes o reducidas, o que carezcan de experiencia o conocimiento, a menos que dichas personas reciban supervisión o entrenamiento para operar la unidad por una persona responsable de su cuidado y seguridad.
• No instale la unidad en un lugar que pueda estar expuesto a fugas de gas combustible. Si se acumula gas combustible alrededor de la unidad, podría provocar un incendio.
• No utilice esta unidad en un cuarto húmedo, como un cuarto de baño o cerca de un lavadero. Demasiada exposición al agua puede causar cortocircuitos en los componentes eléctricos.
• Esta unidad deberá de estar debidamente conectado a tierra o puede producirse una descarga eléctrica.
• Instale la tubería de drenaje de acuerdo con las instrucciones de este manual. Un drenaje inadecuado puede causar daños por agua.

NOTA SOBRE LOS GASES FLUORADOS

• Esta unidad contiene gases fl uorados. Para obtener mas información específica ca sobre el tipo y la cantidad de gas, consulte la etiqueta correspondiente en el propio equipo.
• La instalación, servicio, mantenimiento y reparación de este electrodoméstico deben ser realizados por un técnico certifiado en Aire Acondicionado.
• La desinstalación y el reciclaje deben ser realizados por un técnico certifi cado en Aire Acondicionado.
• Si la unidad esta equipada con un sistema de detección de fugas, deberá de verifi car que no haya fugas al menos cada 12 meses. Cuando se comprueba si hay fugas en la unidad, es altamente recomendable que se mantengan registros de todas las verifi caciones.

INSTRUCCIONES DE INSTALACIÓN

ACCESORIOS

1. Placa de montaje (x2)
2. Anclaje de clip (x10)
3. Mando a distancia (x2)
4. Batería seca AAA.LR03 (x4)
5. Junta de drenaje
6. Corbata
7. Masilla
8. Use pared de anillo protector
9. Línea eléctrica
10. Tubo de desagüe
11. Tubo de conexión

12. Soporte de control remoto

13. Tornillo de fijación de la placa de montaje ST3,9 x 25 (x10)

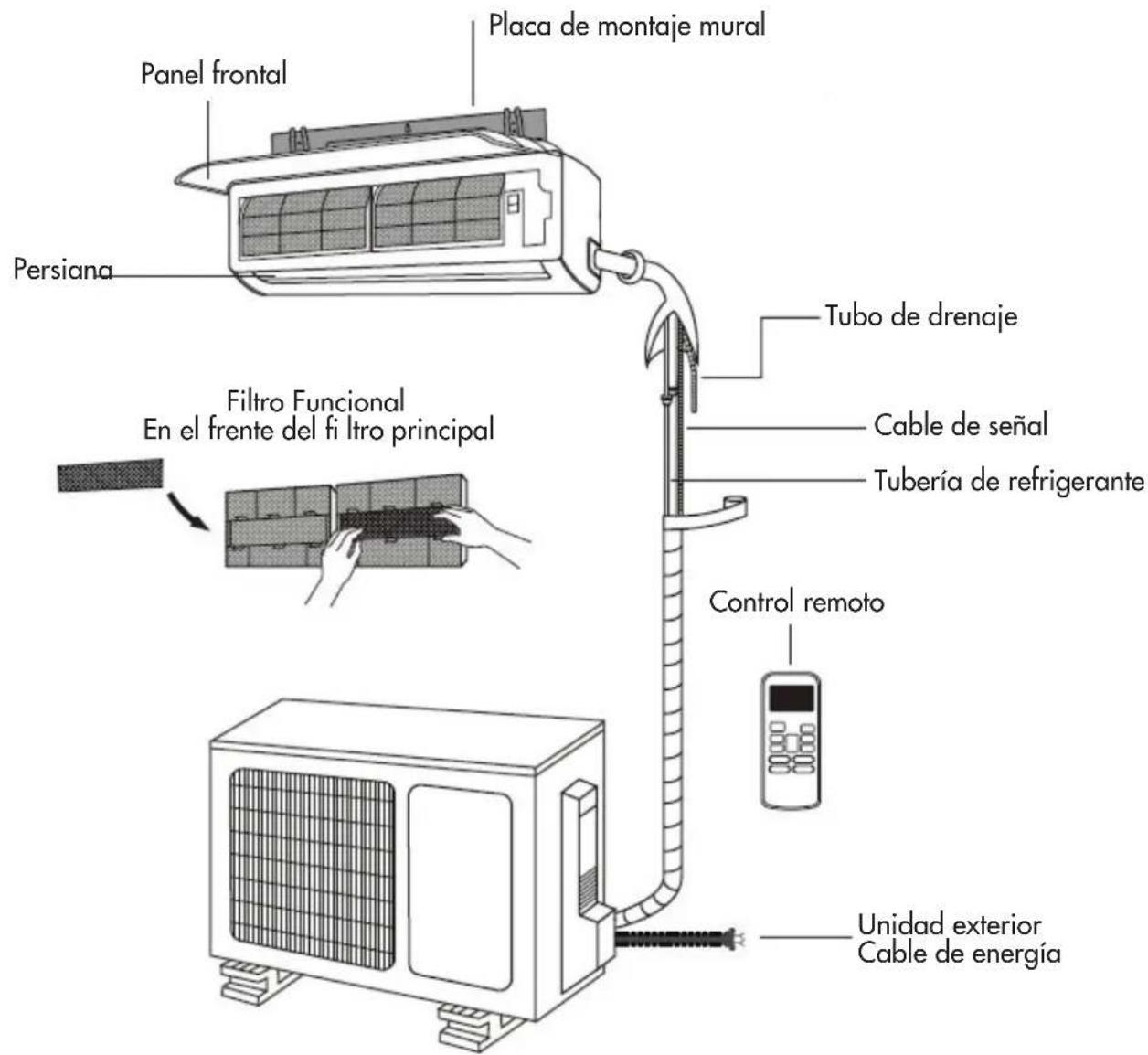

RESUMEN DE LA INSTALACIÓN

Placa de montaje mural Panel frontal Persiana Filtro Funcional En el frente del fi ltro principal Tubo de drenaje Cable de señal Tubería de refrigerante Control remoto Unidad exterior Cable de energía

INSTRUCCIONES DE INSTALACIÓN

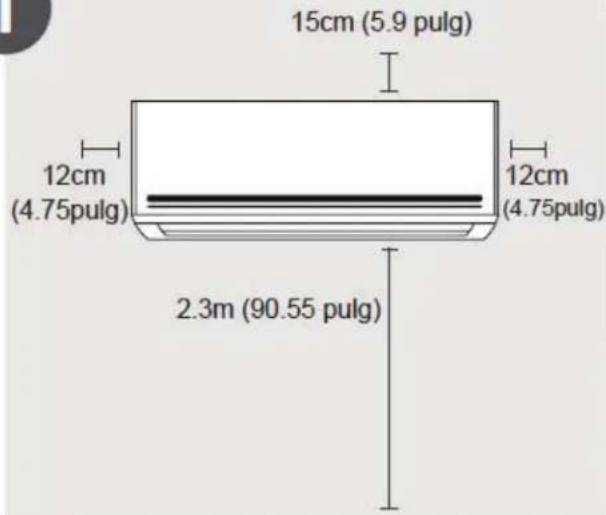

RESUMEN DE LA INSTALACIÓN - UNIDAD INTERIOR

1

15cm (5.9 pulg) 12cm (4.75pulg) 12cm (4.75pulg) 2.3m (90.55 pulg)

Seleccione la ubicación de instalación

2

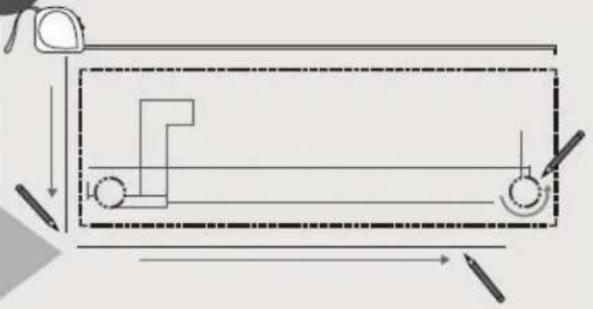

Determinar la posición del agujero en la pared

3

Fije la placa de montaje

4

Orificio de la pared de perforación

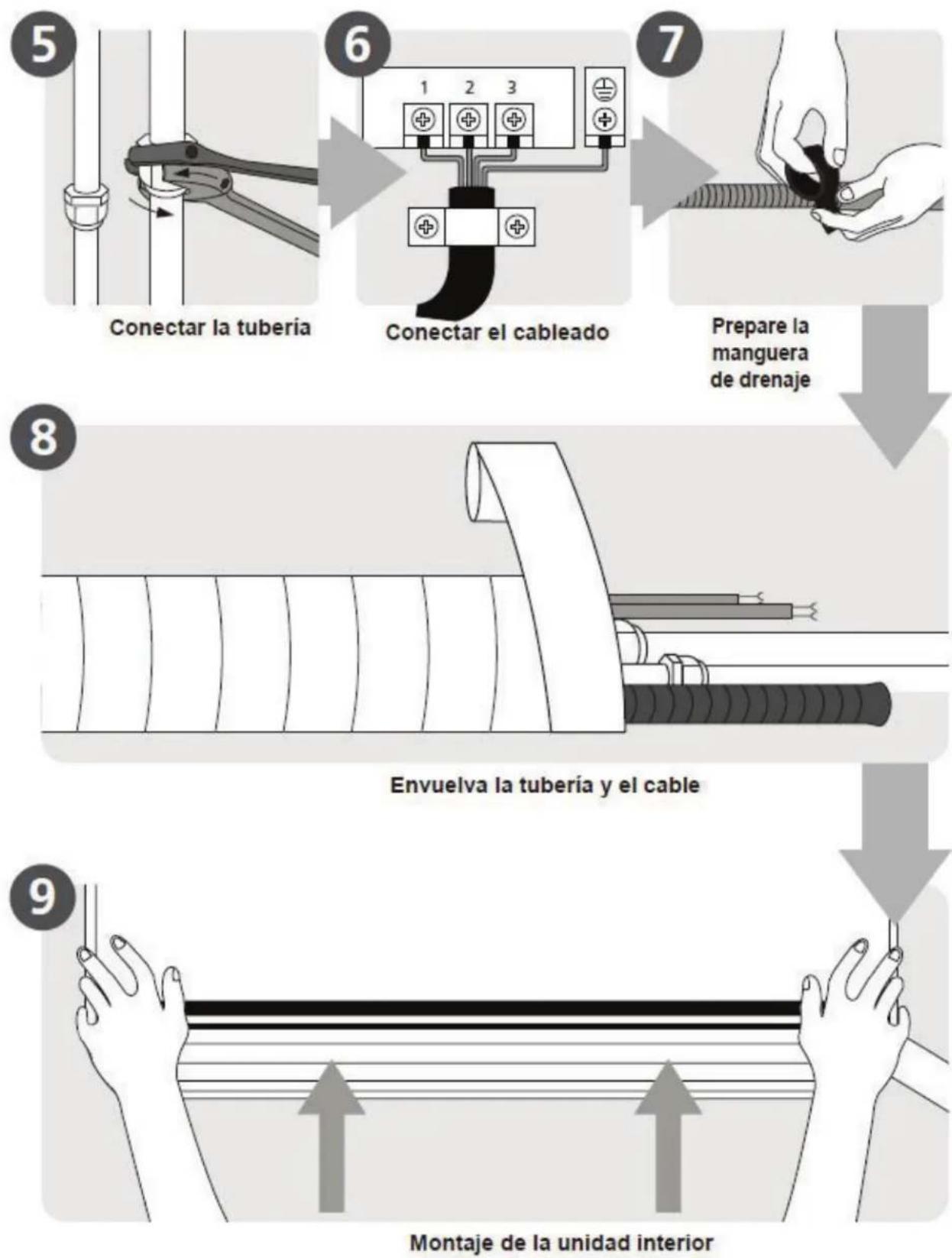

INSTRUCCIONES DE INSTALACIÓN

RESUMEN DE LA INSTALACIÓN - UNIDAD INTERIOR

INSTRUCCIONES DE INSTALACIÓN

INSTALACIÓN DE UNIDAD INTERIOR

Antes de instalar la unidad interior, consulte la etiqueta de la caja del producto para asegurarse de que el número de modelo de la unidad interior coincida con el número de modelo de la unidad exterior. El número de modelo de la unidad interior terminará con un "-I" y el número de modelo de la unidad exterior fi nalizará con un "-O", de lo contrario deberán ser idénticos.

Paso 1: Seleccione el lugar adecuado para la instalación

Los lugares adecuados de instalación cumplen con los siguientes estándares:

• Buena circulación de aire.
  • Drenaje adecuado.
• El ruidó producido por operación de la unidad no molesta a las personas o animales.
• Ubicación fi rme y sólida para evitar la vibración
• Sufi cientemente fuerte para soportar el peso de la unidad.
• Al menos 1 m (3 pies) de distancia de todos los demás dispositivos eléctricos, como televisores, radios y computadoras, lo que podría afectar a la señal remota de infrarrojos.

No instale la unidad interior en lugares que tengan lo siguientes condiciones:

• Cerca de cualquier fuente de calor, vapor o gas combustible.
• Cerca de artículos infl amables como cortinas o ropa.
• Cerca de cualquier obstáculo que pueda bloquear la circulación del aire.
• Cerca de cualquier puerta.
• Donde la exposición a luz solar sea directa

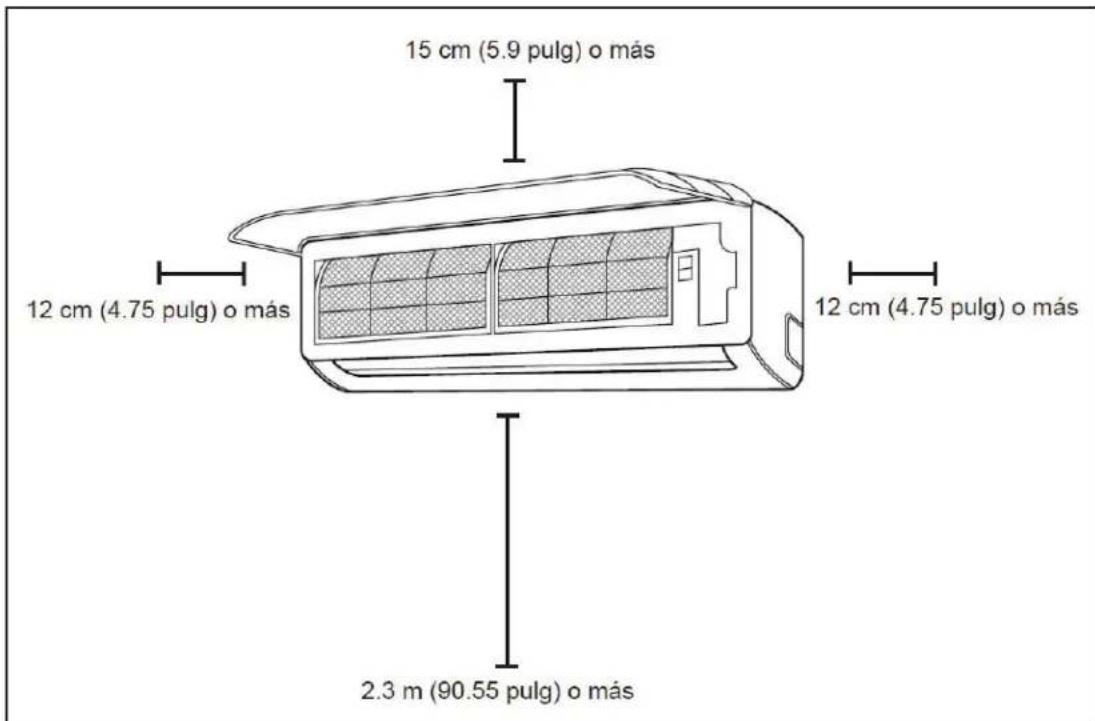

Refi érase a la siguiente ilustración para asegurar la distancia apropiada de las paredes circundantes y del techo:

15 cm (5.9 pulg) o más 12 cm (4.75 pulg) o más 12 cm (4.75 pulg) o más 2.3 m (90.55 pulg) o más

INSTRUCCIONES DE INSTALACIÓN

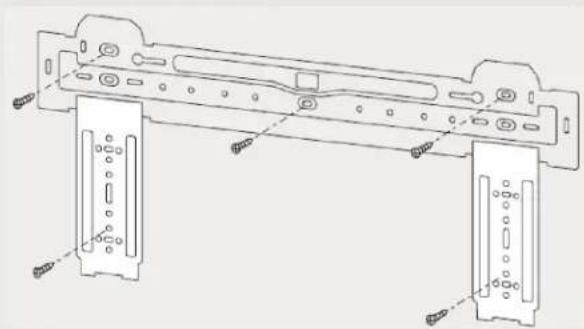

Paso 2: Fije la placa para montaje a la pared

La placa de montaje es el dispositivo que sujeta la unidad interior a la pared.

1. Quite el tornillo que une la placa de montaje a la parte posterior de la unidad interior.
2. Coloque la placa de montaje contra la pared en el lugar donde se instalará la unidad interior.
3. Perfore agujeros para los tornillos de montaje, asegurándose de que los tornillos entren en los montantes de pared que pueden soportar el peso de la unidad.
4. Fije la placa de montaje a la pared con los tornillos suministrados. Asegúrese de que la placa de montaje esté plana contra la pared.

Nota: Si la pared está hecha de ladrillo, concreto o material similar, taladre orifi cios de 5 mm (0,2 pulgadas) De diámetro en la pared e inserte los anclajes de manguito suministrados. Asegure la placa de montaje a la pared apretando los tornillos en los anclajes tipo clip.

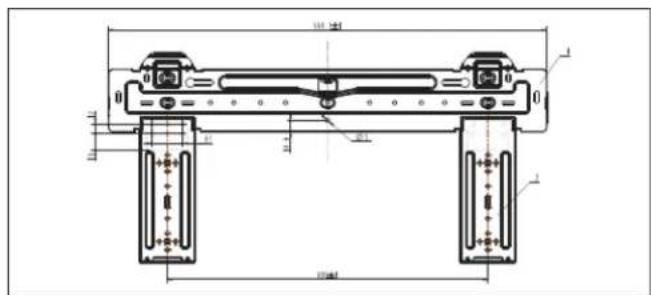

Dimensiones de la placa de montaje

Los diferentes modelos tienen diferentes placas de montaje. Para asegurarse de que haya espacio sufi ciente para montar la unidad interior, verifi que los diagramas que se muestran a continuación, los cuales muestran los dos tipos diferentes de placas de montaje con las siguientes dimensiones:

• Ancho de la placa de montaje.
• Alto de la placa de montaje.
• Ancho de la unidad interior respecto a la placa de montaje.
• Alto de la unidad interior respecto a la placa de montaje.
• Posición recomendada del orifi cio de la pared, tanto a la izquierda como a la derecha de la unidad interior.
• Distancia relativa entre los orifi cios de los tornillos.

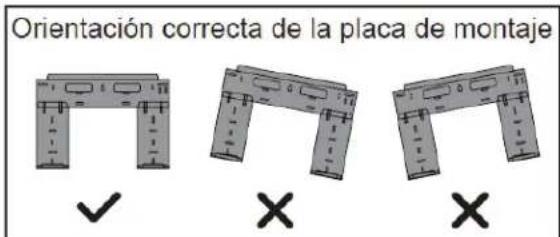

Orientación correcta de la placa de montaje ✓ × ×

INSTRUCCIONES DE INSTALACIÓN

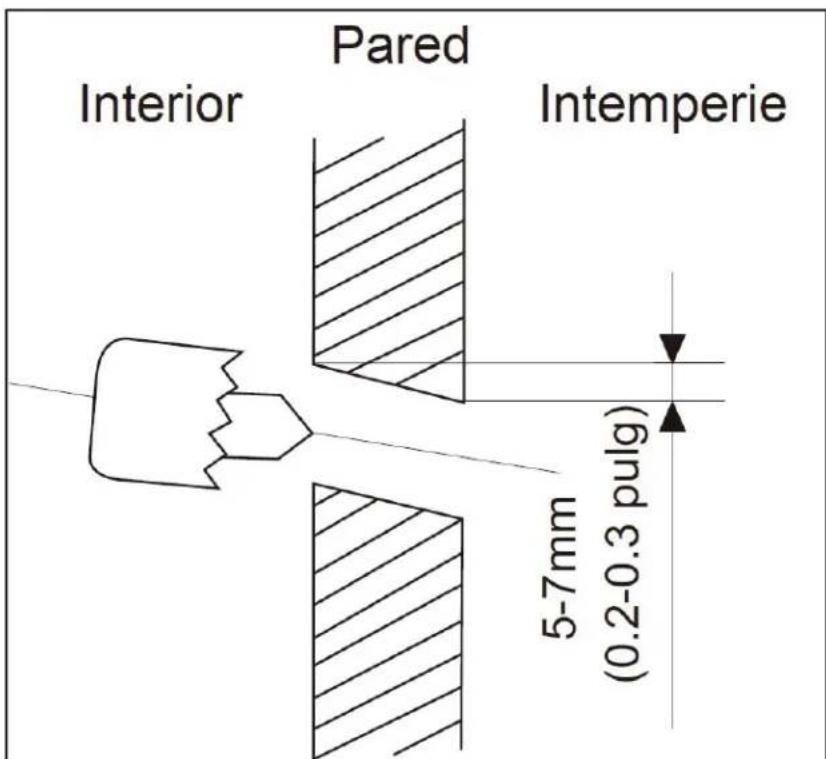

Paso 3: Perforar en pared un orifi cio para la conexión de la tubería

Se debe perforar un orifi cio a través de la pared hacia el exterior para acomodar la tubería del refrigerante, la tubería del drenaje y el cable de señalización/control que conectará las unidad interior y la unidad exterior.

1. Determine la ubicación del orifi cio de la pared en base a la posición de la placa de montaje. Consulte el Paso 2 para ver las dimensiones de la placa de montaje.
2. El orificio en la pared debe tener un diámetro de 65 mm (2,5 pulgadas) Y debe perforarse en ángulo hacia abajo para facilitar el drenaje. El extremo exterior del orifi cio debe ser inferior al extremo interior del orifi cio de 5 a 7 mm (0,2 - 0,275 pulgadas).
3. Coloque una banda de protección en el orifi cio. Esto protegerá los bordes del orifi cio y ayudará a sellar el orifi cio una vez que se complete la instalación.

Nota: Al perforar el orifi cio en la pared, asegúrese de evitar hacer contacto con cables, plomería u otros componentes sensibles que podrían estar instalados dentro de la pared.

INSTRUCCIONES DE INSTALACIÓN

Paso 4: Prepare tuberías del refrigerante

La tubería del refrigerante está dentro de un paquete aislante unido a la parte posterior de la unidad. La tubería debe estar preparada antes de pasarla a través del orificio en la pared. Consulte la sección Conexión de la tubería del Refrigerante para obtener instrucciones detalladas sobre los requisitos de ensanchamiento de la tubería y requerimientos de torsión, etc.

1. Basándose en la posición del orifi cio en la pared con respecto a la placa de montaje, elija el lado desde el cual la tubería saldrá de la unidad.

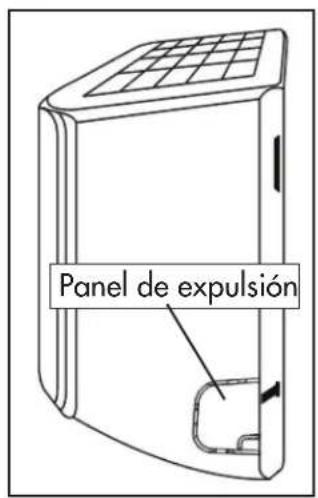

2. Si el orifi cio de la pared está detrás de la unidad, deje el panel de desmontaje en su lugar. Si el orifi cio en la pared está al lado de la unidad interior, retire el panel de desmontaje de plástico del lado de la unidad. Esto creará una ranura a través de la cual la tubería puede salir de la unidad. Utilice pinzas de punta si el panel de plástico es difícil de quitar.

Panel de expulsión

1. Use tijeras para cortar la longitud del paquete aislante para revelar aproximadamente 15 cm (6 pulgadas) de la tubería del refrigerante. Esto tiene dos propósitos:

2. Para facilitar el proceso de conexión de tuberías del refrigerante

3. Para facilitar la detección de fugas de gas y permitir una detección de posibles abolladuras en el tubo

4. Si ya existe una tubería de conexión incrustada en la pared, proceda directamente al Paso 5: Conecte la manguera de desagüe. Si no hay tubería incrustada, conecte la tubería del refrigerante de la unidad interior a la tubería de conexión que unirá las unidades interiores y exteriores.

5. De acuerdo en la posición en el orifi cio de la pared respecto a la placa de montaje, determine el ángulo necesario de la tubería. Agarre las tuberías del refrigerante en la base de la curva.

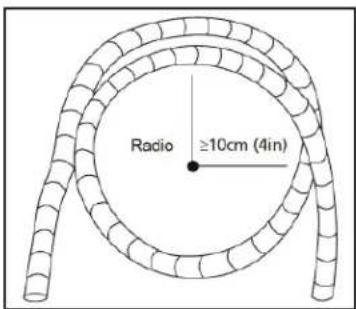

6. Lentamente, aplicando una presión uniforme, doble la tubería hacia el orifi cio en la pared. No doblar o dañar la tubería durante el proceso.

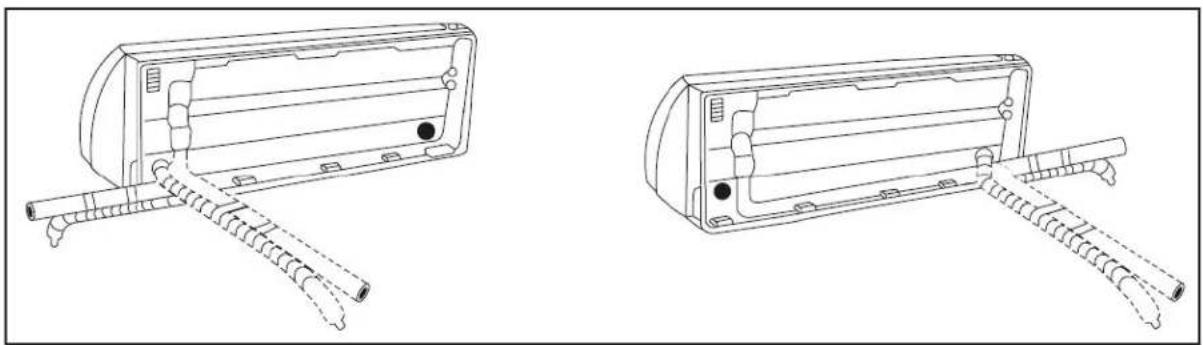

Nota sobre el ángulo de tubería

La tubería de refrigerante puede salir de la unidad interior desde cuatro ángulos diferentes:

• Lado izquierdo
- Izquierda trasera
• Lado derecho
- Izquierda trasera

PRECAUCIÓN

Tenga mucho cuidado de no abollar o dañar la tubería mientras la dobla lejos de la unidad. Cualquier abolladura en la tubería afectará el rendimiento de la unidad.

INSTRUCCIONES DE INSTALACIÓN

Paso 5: Conecte la manguera de desagüe (drenaje)

Por defecto, la manguera de desagüe está conectada al lado izquierdo de la unidad, cuando se mira hacia la parte posterior de la unidad. También se puede fi jar a la derecha.

1. Para asegurar un drenaje adecuado, coloque la manguera de desagüe en el mismo lado de la unidad que la tubería del refrigerante.
2. Conecte la extensión de la manguera de desagüe (se vende por separado) al extremo de la manguera de desagüe.
3. Use cinta de tefl ón y envuelva el punto de conexión fi rmemente para asegurar un buen sellado y evitar fugas.
4. Para la parte de la manguera de desagüe que permanecerá en el interior, envuélvala con aislamiento de tuberías (espuma de polietileno) para evitar la condensación.
5. Retire el fi ltro de aire y vierta una pequeña cantidad de agua en la bandeja de drenaje para asegurarse de que el agua fl uye al exterior de la unidad con facilidad.

Nota sobre la colocación de la manguera de desagüe

• No doble la manguera de desagüe.
• No cree una trampa de agua.
• No coloque el extremo de la manguera de desagüe en agua o en un recipiente que recoja agua.

Nota: Para prevenir fugas no deseadas, enchufe el tapón de goma suministrado en el orifi cio de drenaje sin usar.

Vea a continuación ejemplos para instalación correcta de la manguera de desagüe:

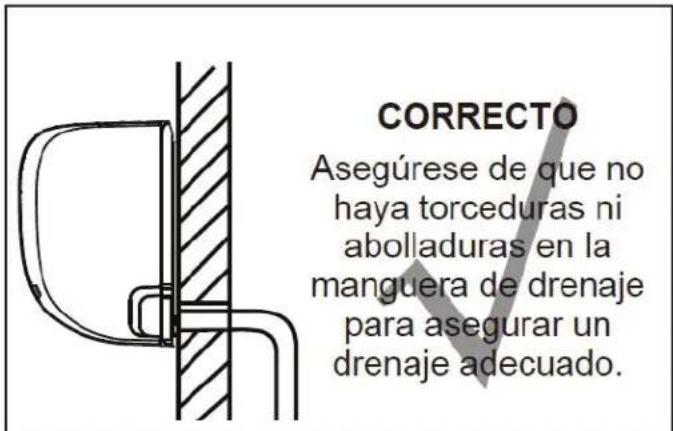

CORRECTO Asegúrese de que no haya torceduras ni abolladuras en la manguera de drenaje para asegurar un drenaje adecuado.

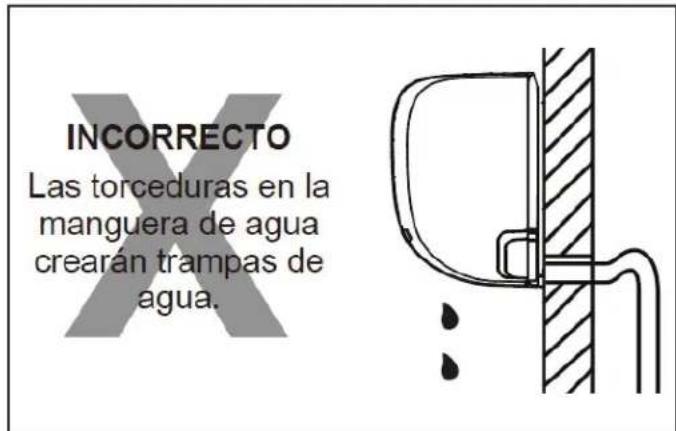

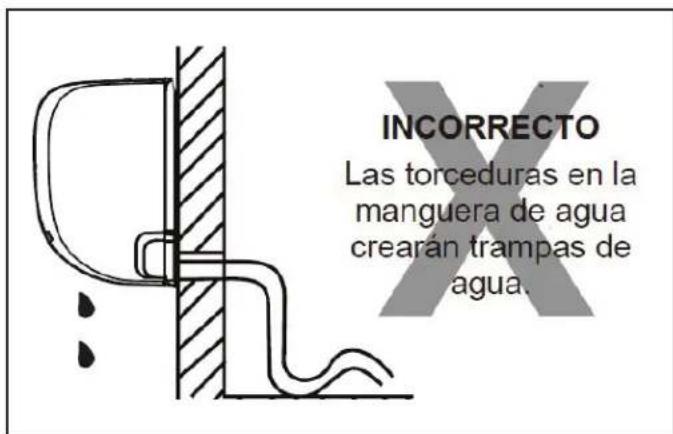

INCORRECTO Las torceduras en la manguera de agua crearán trampas de agua.

INCORRECTO Las torceduras en la manguera de agua crearán trampas de agua.

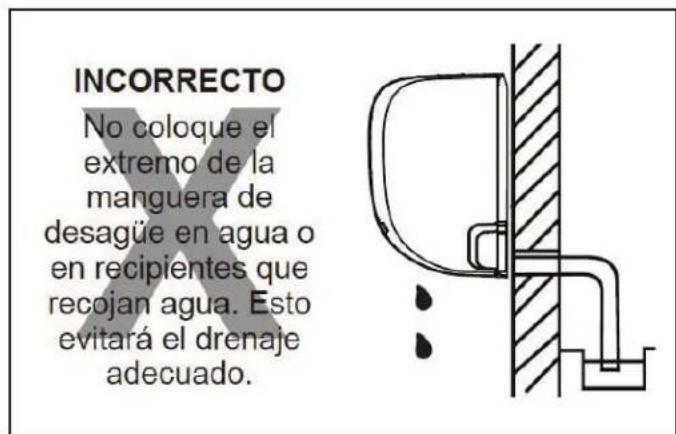

INCORRECTO No coloque el extremo de la manguera de desagüe en agua o en recipientes que recojan agua. Esto evitará el drenaje adecuado.

INSTRUCCIONES DE INSTALACIÓN

ANTES DE REALIZAR EL TRABAJO ELECTRICO, LEA ESTAS NORMAS Y REGLAMENTOS

1. Todo el cableado debe cumplir con los códigos eléctricos locales/nacionales y debe ser instalado por un electricista califi cado.
2. Todas las conexiones eléctricas deben realizarse de acuerdo al Diagrama de Conexión Eléctrica ubicado en los paneles de las unidades interior y exterior.
3. Si encuentra algún problema de seguridad grave con la fuente de alimentación, pare el trabajo inmediatamente. Explique su razonamiento al cliente y no instale la unidad hasta que se resuelva el problema de seguridad.
4. El voltaje de alimentación eléctrica debe estar en el 90 - 100% del voltaje especifica cada. Una fuente de alimentación insufi ciente puede causar un mal funcionamiento, una descarga eléctrica o un incendio.
5. Si conecta la energía al cableado fi jo, instale un protector contra sobretensión y un interruptor de alimentación principal con una capacidad de 1.5 veces la corriente máxima de la unidad.
6. Si se conecta energía a un cableado fi jo, se debe incorporar un interruptor o disyuntor que desconecte todos los polos y que tenga una separación de contacto de al menos 3 cm (1,8 pulgadas.) En el cableado fi jo. El técnico cualifi cado debe utilizar un apagador o interruptor de circuito aprobado.
7. Conecte la unidad únicamente a un circuito ramal independiente. No conecte otro aparato o equipo a ese toma corriente.
8. Asegúrese de poner a tierra correctamente la unidad.
9. Todos los cables deben estar fi rmemente conectados. Un cable fl ojo puede causar que el terminal se sobrecaliente, lo que provoca un mal funcionamiento del producto y un posible incendio.
10. No permita que los cables se toquen o se apoyen contra la tubería del refrigerante, el compresor o cualquier parte móvil dentro de la unidad.

ADVERTENCIA

ANTES DE REALIZAR CUALQUIER TRABAJO DE CABLEADO ELÉCTRICO, DESCONECTE LA ENERGIA PRINCIPAL DEL SISTEMA.

ADVERTENCIA

TODO EL CABLEADO DEBE REALIZARSE DE ACUERDO AL DIAGRAMA DE CABLEADO QUE SE ENCUENTRA EN EL INTERIOR DE LA CUBIERTA DE CABLE DE LA UNIDAD INTERIOR. NO MEZCLE CABLES VIVOS Y NULOS. ESTO ES PELIGROSO Y PUEDE CAUSAR UN MAL FUNCIONAMIENTO DE LA UNIDAD.

INSTRUCCIONES DE INSTALACIÓN

Paso 6: Conecte el cable de señalización/control

El cable de señalización y control permite la comunicación entre las unidades interior y exterior. Primero debe elegir el tamaño correcto del cable antes de prepararlo para la conexión.

Tipos de cables:

• Cable de alimentación interior (según corresponda): SOW
- Cable de alimentación exterior: SOW
- Cable de señalización: SOW

ELIJA EL TAMANO/CALIBRE DEL CABLE CORRECTO

El tamaño del cable de alimentación, el cable de señalización/control, el fusible y el interruptor necesarios está determinado por la corriente máxima en la unidad. La corriente máxima se indica en la placa de características situada en el panel lateral de la unidad. Consulte esta placa de características para elegir el cable, el fusible y el interruptor adecuados.

Área mínima transversal de los cables de alimentación y de señal
Amperios (A) AWG
10 18
13 16
18 14
25 12
30 10

Tenga en cuenta las especificaciones de los fusibles

La tarjeta de circuitos del aire acondicionado (PCB) está diseñada con un fusible para proporcionar protección de sobre corriente. Las especificaciones del fusible están impresas en la tarjeta de circuitos, tales como: T3.15A / 250VAC, T5A / 250VAC, etc.

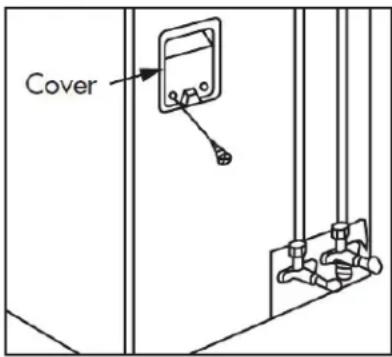

1. Prepare el cable para la conexión:

a. Usando la herramienta para pelar cables (wire stripper), desmonte la cubierta de plástico de ambos extremos del cable de señalización hasta pelar unos 40 mm (1,57 in) del interior del cable.
b. Tire el aislamiento de los extremos de los cables.
c. Usando una herramienta para prensar terminales de cable (Wire crimper Tool), prense las terminales tipo "u" en los extremos de los cables.

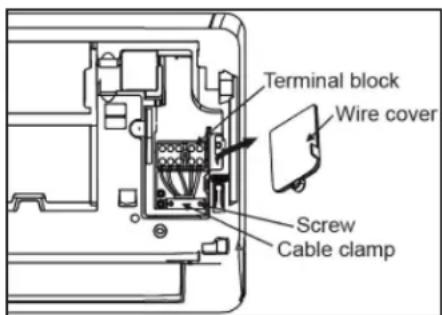

1. Abra el panel frontal de la unidad interior.
2. Con un destornillador, abra la tapa de la caja del cableado en el lado derecho de la unidad. Esto revelará el bloque de terminales.

El diagrama de cableado se encuentra en el interior de la cubierta de cables de la unidad interior.

Nota: Preste atención al cable con corriente "vivo". Mientras prense los alambres, asegúrese de distinguir el alambre con corriente —vivo- ("L") y los otros cables

1. Desenrosque la abrazadera de cable debajo del bloque de terminales y colóquela a un lado.
2. Mirando la parte posterior de la unidad, retire el panel de plástico localizado en la parte inferior izquierda.
3. Pase el cable de señalización y control a través de esta ranura, desde la parte posterior de la unidad hacia el frente.
4. Mirando la parte frontal de la unidad, combine los colores de los hilos con las etiquetas en el bloque de terminales, conecte la u-lug y atornille firmlyemente cada cable a la terminal correspondiente.
5. Después de comprobar que todas las conexiones estén bien aseguradas, utilice la abrazadera para sujetar el cable de señalización a la unidad. Atornille firmemente la abrazadera del cable.
6. Vuelva a colocar la cubierta de cables en la parte frontal de la unidad y el panel de plástico en la parte posterior.

INSTRUCCIONES DE INSTALACIÓN

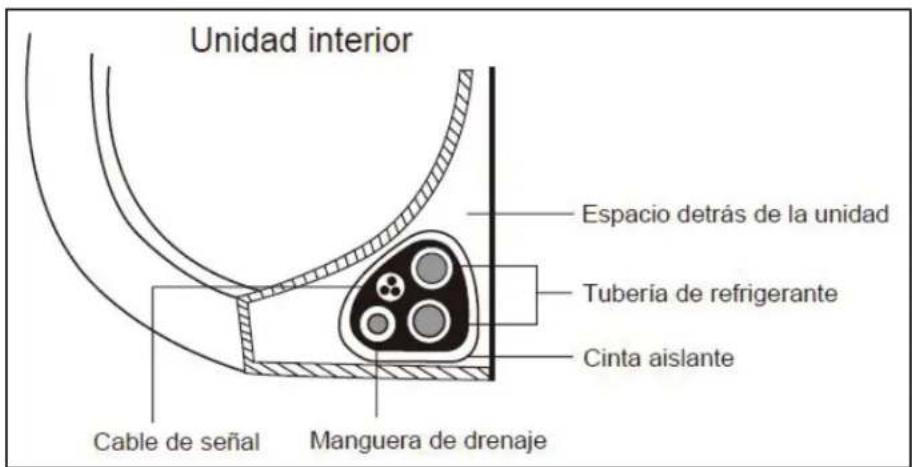

Paso 7: Envuelva la tubería y los cables

Antes de pasar la tubería, la manguera de drenaje y el cable de señalización a través del orificio de la pared, es necesario, atarlos/agruparlos, protegerlos y aislarlos de manera adecuada con la finalidad de ahorrar espacio.

1. Agrupe la manguera de desagüe, las tuberías de refrigerante y el cable de señalización.

Unidad interior Espacio detrás de la unidad Tubería de refrigerante Cinta aislante Cable de señal Manguera de drenaje

Nota: Asegúrese de que la manguera de desagüe esté en la parte inferior del paquete. La colocación de la manguera de desagüe en la parte superior del paquete puede hacer que la bandeja de desagüe se desborde, lo que pudiera provocar incendios o daños por agua.

1. Usando cinta adhesiva de vinilo, asegure la manguera de desagüe a la parte inferior de las tuberías de refrigerante.
2. Usando una cinta aislante, envuelva en conjunto el cable de señalización/control, las tubería del refrigerante y la manguera de desagüe, atándoles fi rmemente.

Nota: Mientras se agrupa estos artículos juntos, no entrelaza ni cruza el cable de la señalización/control con cualquier otro cableado.

Nota: Al agrupar mantenga los extremos de la tubería sin envolver. Ya que se requiere de su acceso para verifi car si hay fugas al final del proceso de instalación.

INSTRUCCIONES DE INSTALACIÓN

Paso 8: Montaje de la unidad interior

Si se instaló una nueva tubería de conexión en la unidad exterior, complete lo siguiente:

1. Si la tubería del refrigerante ya ha pasado a través de la pared, continúe con el paso 4.
2. De lo contrario, verifi que que los extremos de los tubos de refrigerante estén sellados para evitar que polvo o materiales extraños entren en las tuberías.
3. Pase lentamente el paquete envuelto de tuberías del refrigerante, la manguera de desagüe y el cable de señalización/control a través del orifi cio de la pared.
4. Enganche la parte superior de la unidad interior en el gancho superior de la placa de montaje.
5. Compruebe que la unidad esté enganchada fi rmemente en el montaje aplicando una ligera presión en ambos lados izquierdo y derecho de la unidad. La unidad no debería de moverse o voltearse.
6. Utilizando una presión uniforme, empuje hacia abajo la mitad inferior de la unidad. Mantenga presionando hacia abajo hasta que la unidad encaje en los ganchos a lo largo de la parte inferior de la placa de montaje.
7. Compruebe que la unidad esté fi rmemente montada aplicando una ligera presión a los lados izquierdo y derecho de la unidad.

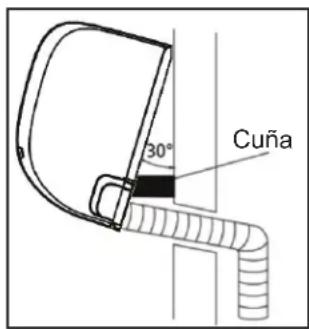

Si la tubería del refrigerante ya está incrustada en la pared, complete lo siguiente:

1. Enganche la parte superior de la unidad interior en el gancho superior de la placa de montaje.
2. Útilice un soporte o una cuña para apoyar la unidad, dejando sufi ciente espacio para conectar la tubería del refrigerante, el cable de señalización/control y la manguera de desagüe
3. Conecte la manguera de desagüe y la tubería del refrigerante. Consulte la sección Conexión de la tubería del refrigerante para obtener más información.
4. Mantenga el punto de conexión/unión de la tubería expuesto; a modo de poder realizar la prueba de fugas. Consulte la sección Comprobaciones eléctricas y Verifi cación de fugas para obtener más información.
5. Después de realizar la verifi cación de fugas, envuelva el punto de conexión/ uniones con cinta aislante.
6. Retire el soporte o la cuña que esta sosteniendo la unidad.
7. Utilizando una presión uniforme, empuje hacia abajo la mitad de la parte inferior de la unidad. Mantenga presionando hacia abajo hasta que la unidad encaje en los ganchos a lo largo de la parte inferior de la placa de montaje.

30° Cuña

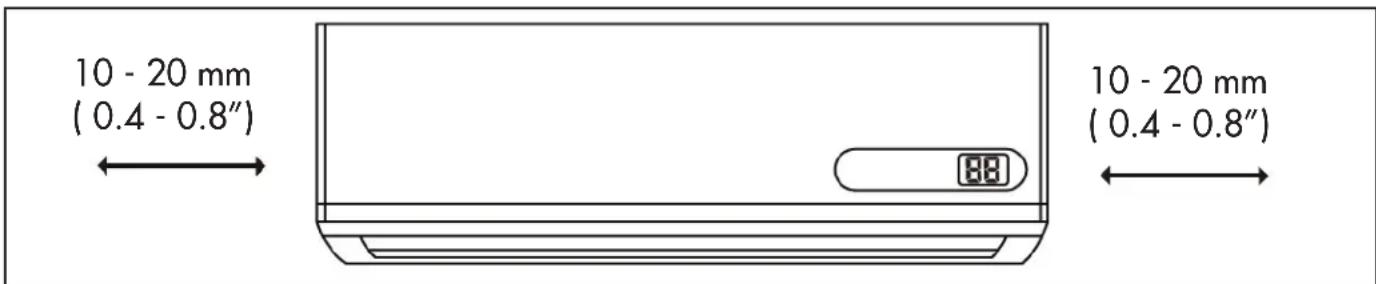

La unidad es Ajustable

Los ganchos de la placa de montaje son más pequeños que los agujeros en la parte posterior de la unidad. La unidad tiene una holgura de ajuste a la izquierda o a la derecha en aproximadamente 30 - 50 mm (1,25 - 1,95 in) dependiendo del modelo.

10 - 20 mm (0.4 - 0.8") 10 - 20 mm (0.4 - 0.8")

INSTRUCCIONES DE INSTALACIÓN

INSTALACION DE LA UNIDAD EXTERIOR

Paso 1: Seleccione la ubicación de instalación

Antes de instalar la unidad exterior, elija una ubicación apropiada para la unidad. Los lugares de instalación adecuados cumplen con los siguientes requisitos:

• Buena ventilación y circulación de aire
• Firme y sólido; La ubicación debe poder soportar el peso de la unidad y prevenir vibración
• El ruido producido por la operación de la unidad no será molesto.
• La unidad deberá estar protegida de períodos prolongados a la exposición directa de luz solar, lluvia o nieve.
• La ubicación debe cumplir con los requisitos especiales que se describen a continuación:

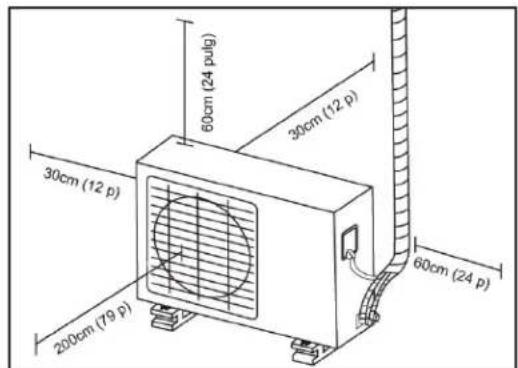

60cm (24 pulg) 30cm (12 p) 30cm (12 p) 200cm (79 p) 60cm (24 p)

No instale la unidad en los siguientes lugares:

• Cerca de obstáculos bloqueando las entradas o salidas de aire.
• Cerca de una calle pública, en áreas con mucha gente o donde el ruido de la unidad pudiera molestar a otros.
• Cerca de animales o plantas que pudieran resultar dañados por la descarga de aire caliente.
• Cerca de cualquier fuente de gas combustible.
• En lugares expuesto a grandes cantidades de polvo.
• En lugares expuesto a grandes cantidades de aire o ambiente con sal.

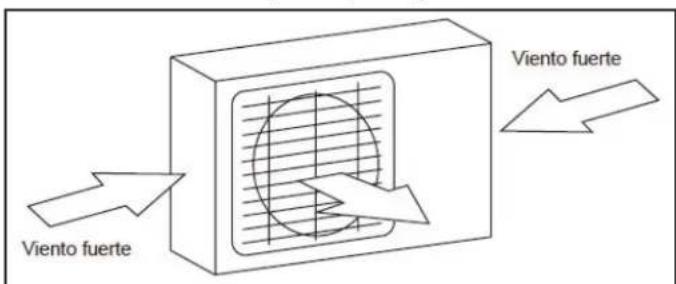

Consideraciones especiales para instalación en climas extremos

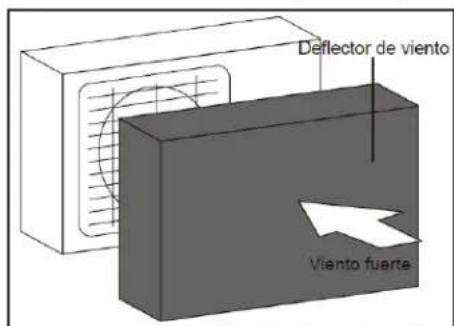

En caso de que la unidad está expuesto a fuertes vientos, instale la unidad de modo que el ventilador de salida de aire esté en un ángulo de 90° con la dirección del viento. Si es necesario, construya una barrera delante de la unidad para protegerla del viento.

Viento fuerte Viento fuerte

Deflector de viento Viento fuerte

En caso de que la unidad está expuesta a fuertes lluvias o nieve, construya un refugio sobre la unidad para protegerla de la lluvia o la nieve. Tenga cuidado de no obstruir el fl ujo de aire alrededor de la unidad.

En caso de que la unidad está expuesta al aire o ambiente salado, utilice una unidad exterior especialmente diseñada para resistir la corrosión.

INSTRUCCIONES DE INSTALACIÓN

Paso 2: Instale la junta/unión de drenaje

Antes de atornillar la unidad exterior en su lugar, instale la junta/unión de drenaje en la parte inferior de la unidad. Hay dos tipos de juntas de drenaje dependiendo del tipo de unidad.

1. Coloque la sello/tapón de goma en el extremo de la junta/unión del drenaje que se conectará a la unidad exterior.
2. Inserte la junta/unión de drenaje en el orifi cio de la base de la unidad.
3. Gire la junta de drenaje 90° hasta que encaje en su sitio mirando la parte frontal de la unidad.
4. Conecte una extensión de manguera de desagüe (no incluida) a la junta de drenaje para redirigir el agua de la unidad durante su operación en modo de calefacción.

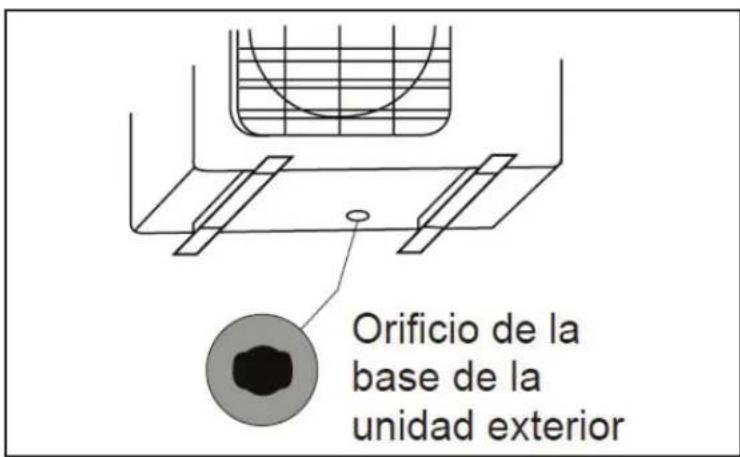

El orifi cio de la base de la junta/unión de drenaje se encuentra en la parte inferior de la unidad.

Orificio de la base de la unidad exterior

En climas fríos, asegúrese de que la manguera de desagüe esté lo más cerca posible a la posición vertical para favorecer el drenaje rápido del agua. Si el agua se drena muy lentamente puede congelarse dentro de la manguera de desagüe e inundar la unidad.

INSTRUCCIONES DE INSTALACIÓN

Paso 3: Anclaje de la unidad exterior

La unidad exterior se puede anclar al suelo o algún soporte montado en la pared.

La siguiente es una lista de tamaños de unidad exterior y la distancia en pies para su montaje. Prepare la base de instalación de la unidad de acuerdo con las dimensiones e imágenes a continuación.

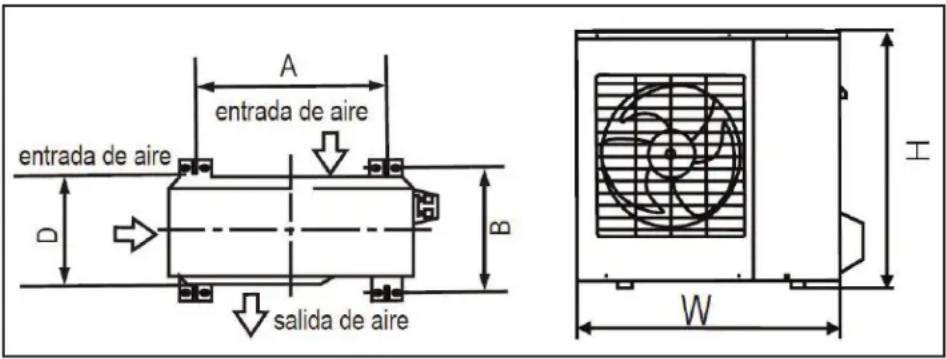

Diagrama de dimensiones de montaje de unidad
Número de modelo	Dimensiones de la unidad(Anchura x Altura x Profundidad)	Distancia A(mm / pulg)	Distancia B(mm / pulg)
DAS120GBHWDB 73	0 × 545 × 285 (28.7'' × 21.5'' × 11.2'') 540 (21.2") 280 (11")
DAS170GBHWDB 90	0 × 700 × 350 (35.4'' × 27.6'' × 13.8'') 630 (24.8") 350 (13.8")
DAS220GBHWDB 90	0 × 700 × 350 (35.4'' × 27.6'' × 13.8'') 630 (24.8") 350 (13.8")

A entrada de aire entrada de aire B salida de aire H W

ADVERTENCIA

Al perforar el concreto, se debe usar protección ocular en todo momento.

Si la unidad va a ser montada a nivel de piso, siga las siguientes instrucciones:

1. Marque las posiciones para cuatro pernos de expansión basándose en las dimensiones en el cuadro de medidas de montaje de la unidad.
2. Pre-perforar los orifi cios para los pernos de expansión.
3. Despeje el polvo de concreto de los orificios.
4. Coloque una fuerca en el extremo de cada perno de expansión.
5. Usando un martillo, golpee los pernos de expansión en los orifi cios previamente perforados.
6. Retire las tuercas de los pernos de expansión y coloque la unidad exterior sobre los pernos.
7. Coloque la arandela en cada perno de expansión y luego cambie las tuercas.
8. Utilizando una llave, apriete cada tuerca hasta qué quede ajustada.

Si la unidad va a montarse en la pared, siga las siguientes instrucciones:

1. Marque las posiciones de los orifi cios de los soportes según las dimensiones en el cuadro de dimensiones de montaje de la unidad.
2. Pre-perforar los órifi cios para los pernos de expansión.
3. Limpie el polvo de concreto de los orifi cios.
4. Coloque una arandela y una tuerca en el extremo de cada perno de expansión.
5. Usando un martillo, golpee los pernos de expansión a través de los orificios de los soportes de montaje, coloque los soportes de montaje en posición y golpee los pernos de expansión en la pared.
6. Compruebe que los soportes de montaje están nivelados.
7. Levante con cuidado la unidad y coloque las bases de montaje en los soportes.
8. Atornille fi rmemente la unidad a los soportes.

Nota: Para reducir las vibraciones y el ruido de una unidad montada en la pared, instale la unidad con juntas/empaques de goma.

INSTRUCCIONES DE INSTALACIÓN

Paso 4: Conecte los cables de señalización/control y de alimentación

El bloque de conexiones terminales de las unidades exteriores está protegido por una cubierta para el cableado eléctrico en la parte lateral de la unidad. Un diagrama completo del cableado está impreso en el interior de la cubierta del cableado.

Tipos de cables:

• Cable de alimentación interior (según corresponda): SOW
- Cable de alimentación exterior: SOW
• Cable de señal: SOW

ADVERTENCIA

Todo el cableado debe realizarse de acuerdo con el diagrama de cableado que se encuentra en el interior de la cubierta de cableado de la unidad exterior. No mezcle cables con corriente "vivos" y nulos. Esto es peligroso y puede causar un mal funcionamiento del aparato.

Área mínima transversal de los cables de alimentación y de señal
Amperios (A)	AWG
10 18
13 16
18 14
25 12
30 10

1. Prepare el cable para la conexión:

a. Usando la 'herramienta para pelar cables (wire stripper), desmonte la cubierta de plástico de ambos extremos del cable de señalización hasta pelar unos 40 mm (1,57 in) del interior del cable. b. Tire el aislamiento de los extremos de los cables. c. Usando una herramienta para prensar terminales cable (Wire crimper Tool), prense las terminales tipo "u" en los extremos de los cables.

Nota: Preste atención al cable con corriente "vivo". Mientras prense los alambres, asegúrese de distinguir el alambre con corriente -vivo- ("L") y los otros cables.

1. Desatornille la cubierta del cableado eléctrico y retírela.
2. Desatornille la abrazadera de cable debajo del bloque de terminales y colóquela a un lado.
3. Haga coincidir los colores y las etiquetas de los cables con las etiquetas en el bloque de terminales y atornille fi rmemente la u-lug de cada cable a su terminal correspondiente.
4. Después de verifi car para asegurarse de que cada conexión es segura, haga un lazo alrededor de los cables para evitar que el agua de lluvia fl uya hacia el terminal.
5. Con la abrazadera del cable, sujete el cable a la unidad. Atornille firmemente la abrazadera del cable.
6. Aísle los cables no utilizados con cinta aislante de PVC. Organizarlos para que no toquen ninguna parte eléctrica o de metal.
7. Vuelva a colocar la cubierta del cable en el lado lateral de la unidad y atorníllela en su lugar.

Cover

El diagrama de cableado se encuentra en el interior de la cubierta del cableado de la unidad exterior

INSTRUCCIONES DE INSTALACIÓN

CONEXIÓN DE TUBERÍA DEL REFRIGERANTE

La longitud de la tubería del refrigerante afectará el rendimiento y la efi ciencia energética de la unidad. La efi ciencia nominal es probada en unidades con una longitud de tubería de 5 m (16,5 pies).

INSTRUCCIONES DE CONEXIÓN - TUBERÍA DEL REFRIGERANTE

Paso 1: Corte las tuberías

Cuando prepare tuberías del refrigerante, tenga mucho cuidado en cortarlas y ensancharlas adecuadamente (mediante herramienta para ensanchar tubería – Tube Flaring Tool de su nombre en Ingles). Esto garantizará un funcionamiento efi ciente y minimizará la necesidad de mantenimiento futuro.

1. Mida la distancia entre las unidades interior y exterior.
2. Utilizando una herramienta para cortar de túbería, corte el tubo un poco más largo que la distancia medida.
3. Asegurarse de que la tubería se corte a 90°.

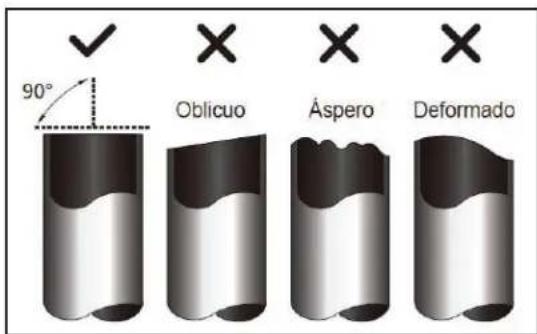

90° Oblicuo Áspero Deformado

Nota: No dañar, doblar o deformar el tubo mientras se corta. Esto reducirá drásticamente la efi ciencia de calentamiento de la unidad.

Longitud máxima y altura de caída de la tubería de refrigerante por modelo de unidad
Número de modelo	Capacidad (BTU/h) Max.	Longitud (m) Max. Altura de	caída (m)
DAS120GBHWDB <	5,000 25 (82 feet) 10 (33 feet)
DAS170GBHWDB ≥	5,000 and < 24,000 30 (98.5 feet) 20 (66 feet)
DAS220GBHWDB

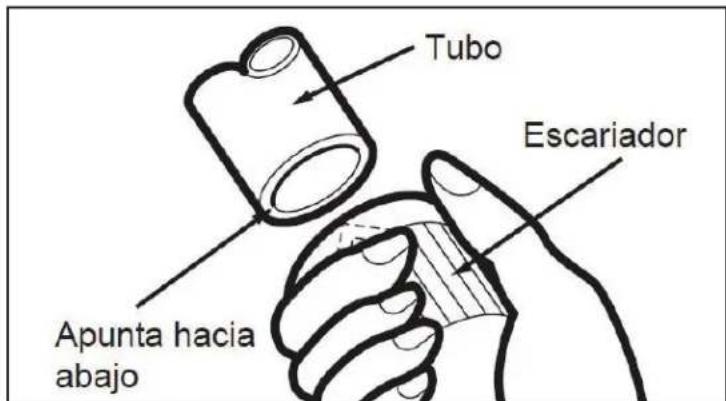

Paso 2: Retirar las rebabas (residuos de metal)

Las rebabas pueden afectar el sellado hermético de la conexión de la tubería del refrigerante. Las rebabas deben ser eliminadas por completo.

1. Sujete el tubo en un ángulo hacia abajo para evitar que las rebabas caigan en el tubo.
2. Utilizando un escariador o herramienta para eliminar rebaba, quite todas las rebabas de la sección cortada del tubo.

Tubo Escariador Apunta hacia abajo

INSTRUCCIONES DE INSTALACIÓN

Paso 3: Ensanche los extremos de la tubería (puntas de la tubería)

El ensanchamiento adecuado es esencial para lograr un sello hermético.

1. Después de eliminar las rebabas de la tubería que se corto, sellar los extremos con cinta de PVC para evitar que los materiales extraños entren en la tubería.
2. Envuelva el tubo con material aislante.
3. Coloque las tuercas cónicas en ambos extremos del tubo. Asegúrese de que están mirando en la dirección correcta, ya que no se pueden quitar o ajustar después de la tubería se ha ensanchado.

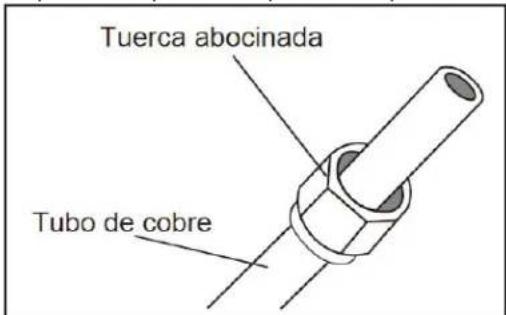

Tuerca abocinada Tubo de cobre

1. Retire la cinta de PVC de los extremos de la tubería cuando esté lista para realizar trabajos de ensanchado.
2. Abra la abrazadera en el extremo de la tubería. El extremo del tubo debe extenderse más allá del borde de la forma ensanchada de acuerdo con las dimensiones mostradas en la tabla y la imagen de abajo.

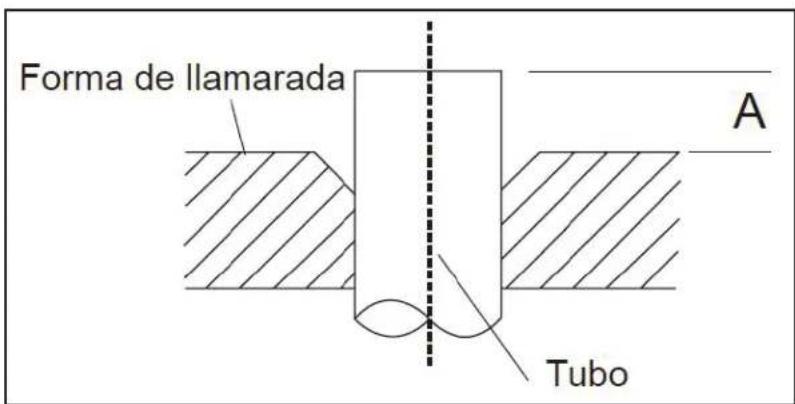

EXTENSIÓN DE TUBERÍA MÁS ALLÁ DEL FORMULARIO FLARE
Diámetro exterior del tubo (mm)	Dimensión A Mínima (mm) Dimensión A Máximo (mm)
∅ 6.35 (∅ 0.25 pulgada) 0.7	(0.0275 pulgada) 1.3 (0.05 pulgada)
∅ 9.52 (∅ 0.375 pulgada) 1.0	(0.04 pulgada) 1.6 (0.063 pulgada)
∅ 12.7 (∅ 0.5 pulgada) 1.0	(0.04 pulgada) 1.8 (0.07 pulgada)
∅ 16 (∅ 0.63 pulgada) 2.0	(0.078 pulgada) 2.2 (0.086 pulgada)

Forma de llamarada A Tubo

1. Coloque en el lugar la herramienta de ensanchamiento de tubería.
2. Gire el asa de la herramienta de ensanchamiento en el sentido de las agujas del reloj hasta que el tubo esté completamente ensanchado
3. Retire la herramienta de ensanchamiento de tubería, a continuación, inspeccione el extremo de la tubería para comprobar si hay grietas e incluso si se realizo un ensanchamiento uniforme.

INSTRUCCIONES DE INSTALACIÓN

Paso 4: Conecte las tuberías

Al conectar tuberías de refrigerante, tenga cuidado de no utilizar un fuerza o torsión en exceso, ni deformar la tubería de ninguna manera. Conecte primero el tubo de baja presión y después conecte el tubo de alta presión.

Nota: Cuando dobla la conexión de tubería del refrigerante, el radio de curvatura mínimo es de 10 cm (3.9 in).

CONEXIÓN DE LA TUBERÍA A LA UNIDAD INTERIOR

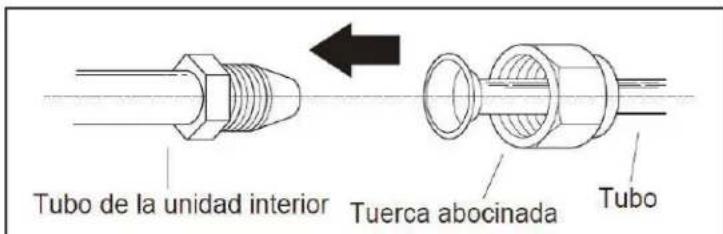

1. Alinee el centro de los dos tubos que se conectarán.

Tubo de la unidad interior Tuerca abocinada Tubo

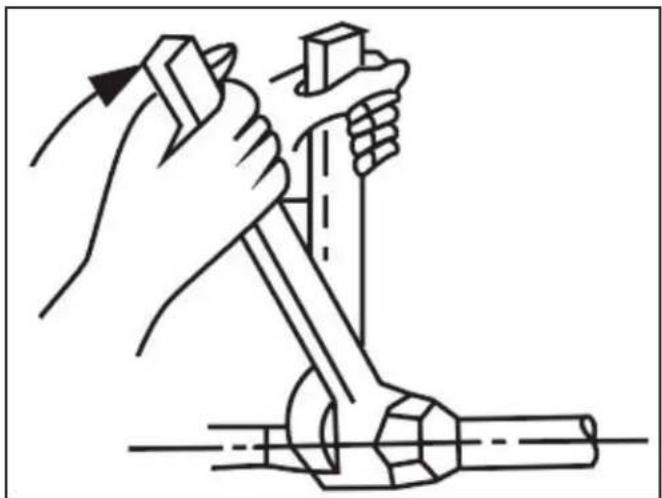

1. Apriete la tuerca cónica tan fi rmemente como sea posible con la mano.

2. Con una llave, sujete la tuerca en el tubo de la unidad.

3. Mientras sujeta firmemente la tuerca en el tubo de la unidad, utilice una llave de torsión para apretar la tuerca cónica de acuerdo con los valores de torsión en la tabla de requerimientos de torsión que se dan a continuación. Afl oje ligeramente la tuerca cónica y luego apriete de nuevo.

Una fuerza excesiva puede romper la tuerca o dañar la tubería del refrigerante. No exceder los requerimientos de torsión que se muestran en la siguiente tabla.

REQUISITOS DE TORQUE
Diámetro exterior del tubo (mm) Pares de apriete (N•cm)
∅ 6 / ∅ 6.35 15 ~ 25
∅ 9 / ∅ 9.52 35 ~ 40
∅ 12 / ∅ 12.7 45 ~ 60
∅ 15.88 73 ~ 78
∅ 19.05 75 ~ 80

INSTRUCCIONES DE INSTALACIÓN

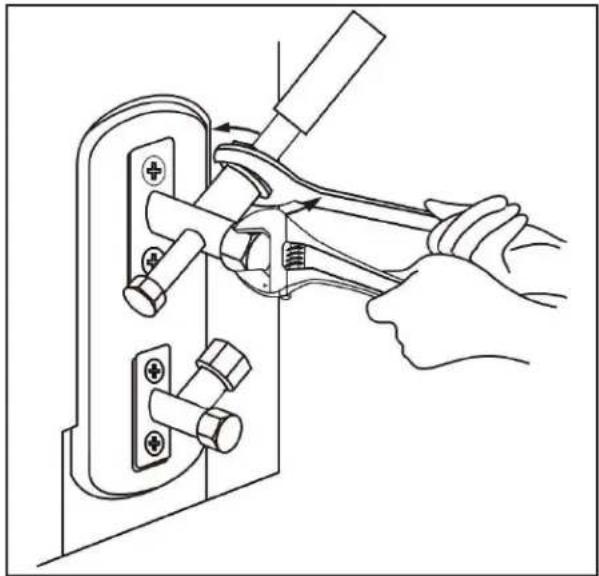

CONEXIÓN DE LA TUBERÍA A LA UNIDAD EXTERIOR

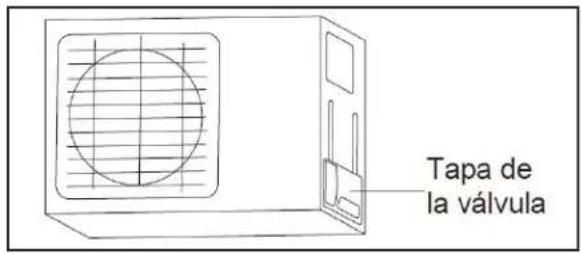

1. Desatornille la tapa de la válvula empaquetada en un lado de la unidad exterior.
2. Retire las tapas protectoras de los extremos de las válvulas.
3. Alinee el extremo del tubo ensanchado con cada válvula y apriete la tuerca cónica tan firmemente como sea posible con la mano.
4. Con una llave, sujete el cuerpo de la válvula. No agarre la tuerca que sella la válvula de servicio.
5. Mientras sujeta fi rmemente el cuerpo de la válvula, utilice una llave de torsión para apretar la tuerca cónica de acuerdo con los valores de tosían correctos.
6. Afl oje ligeramente la tuerca cónica y vuelva a apretarla de nuevo.
7. Repita los pasos 3 a 6 para el tubo restante.

Tapa de la válvula

Preparaciones y Precauciones

El aire, humedad y materias extrañas en el sistema de refrigeración pueden causar aumentos anormales en la presión, lo que puede dañar el aire acondicionado, reducir su efí ciencia y causar lesiones. Utilice una bomba de vacío y un manómetro de colector para purgar el sistema de refrigeración, eliminando cualquier gas no condensable (Aire) y la humedad del sistema.

La extracción/purga debe realizarse durante la instalación inicial y cuando la unidad sea transportada o trasladada.

Antes de realizar la extracción/purga:

• Compruebe que tanto la tubería de alta presión como la de baja presión entre las unidades interior y exterior estén correctamente instaladas.
• Compruebe que todos los cables estén conectados correctamente.

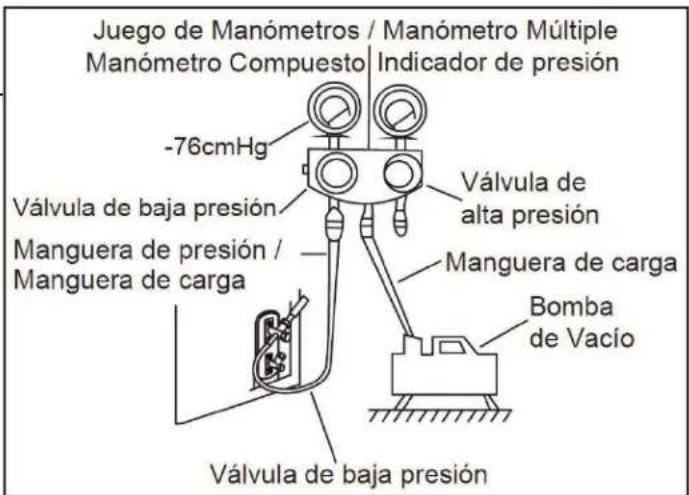

Juego de Manómetros / Manómetro Múltiple Manómetro Compuesto Indicador de presión -76cmHg Válvula de baja presión Manguera de presión / Manguera de carga Válvula de baja presión Válvula de alta presión Manguera de carga Bomba de Vacío Válvula de baja presión

Instrucciones de evacuación

Antes de utilizar el juego de manómetros y la bomba de vacío, lea sus manuales de operación para asegurarse de que se están usando correctamente.

INSTRUCCIONES DE INSTALACIÓN

Instrucciones de extracción/purga

1. Conecte la manguera de carga del manómetro al puerto de servicio de la válvula de baja presión localizado en la unidad exterior.
2. Conecte otra manguera de carga del manómetro a la bomba de vacío.
3. Abra el lado de baja presión del manómetro múltiple. Mantenga el lado de alta presión cerrado.
4. Encienda la bomba de vacío para purgar el sistema.
5. Deje en operación la bomba de vacío durante al menos 15 minutos o hasta que el medidor compuesto lea -76cmHG (-105 Pa).
6. Cierre el lado de baja presión del manómetro múltiple y apague la bomba de vacío.
7. Espere 5 minutos y verifi que que no ha habido cambios en la presión del sistema.
8. Si hay un cambio en la presión del sistema, consulte la sección Comprobación de fugas de gas para obtener información sobre cómo verifi car si el sistema tiene fugas. Si no hay ningún cambio en la presión del sistema, desenrosque la tapa de la válvula de alta presión empaquetada.

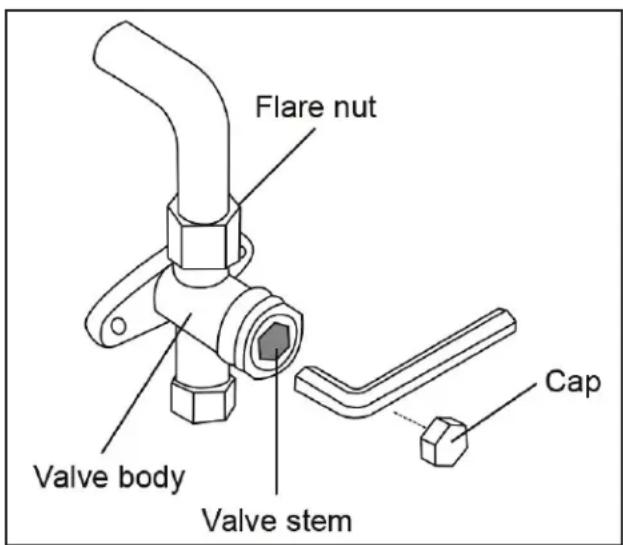

9. Inserte la llave hexagonal en la válvula de alta presión empacada y abra la válvula girando la llave en un giro de 1/4 en el sentido de las agujas del reloj. Escuche cuando el gas sale del sistema, luego cierre la válvula después de 5 segundos.
10. Observe el indicador de presión durante 1 minuto para asegurarse de que no hay cambio en la presión. La lectura en el manómetro debería ser un poco más alto que la presión atmosférica.
11. Retire la manguera de carga del puerto de servicio.
12. Con una llave hexagonal, abra completamente ambas válvulas de alta presión y baja presión.
13. Apriete manualmente las tapas de las válvulas en las tres válvulas (puerto de servicio, alta presión y baja presión). Apriete con una llave de torsión en caso de ser necesario.

Flare nut Valve body Valve stem Cap

ADVERTENCIA

CUIDADO DE NO MEZCLAR DIFERENTES TIPOS DE REFRIGERANTES

INSTRUCCIONES DE INSTALACIÓN

Nota: Abra despacio el vástago de la válvula. Para abrir los vástagos de la válvula, gire la llave hexagonal hasta que golpee contra el tope. No intente forzar la válvula a abrirse mas de lo debido.

Nota: Algunos sistemas requieren una carga adicional dependiendo de las longitudes de tubería. La longitud estándar de la tubería varía según las regulaciones locales. Por ejemplo, en Norteamérica, la longitud estándar del tubo es de 7,5 m (25 pies). En otras áreas, la longitud estándar del tubo es de 5 m (16 pies). El refrigerante adicional que debe cargarse se puede calcular utilizando la fórmula del siguiente gráfico.

Refrigerante adicional por longitud de tubo
Longitud de tubo conectivo (m)	Método de purga de aire	Refrigerante adicional
< Longitud de tubería estándar	Bomba aspiradora	N/A
> Longitud de tubería estándar	Bomba aspiradora	Lado líquido: ∅ 6.35 (∅ 0.25 in)Inversor R410a:(Longitud del tubo - LTE) x 20g/m(Longitud del tubo - LTE) x 0.21oz/ft	Lado líquido: ∅ 9.52 (∅ 0.375 in)Inversor R410a:(Longitud del tubo - LTE) x 30g/m(Longitud del tubo - LTE) x 0.32oz/ft

LTE = Longitud de tubería estándar

INSTRUCCIONES DE INSTALACIÓN

COMPROBACION ELÉCTRICA Y VERIFICACION DE FUGAS DE GAS

Comprobaciones de seguridad eléctrica

Después de la instalación, confirme que todos los cables eléctricos están instalados de acuerdo con las regulaciones locales / nacionales y de acuerdo con el manual de instalación.

Verifi cación del trabajo de puesta a tierra

Antes de completar una prueba, mida la resistencia a tierra mediante detección visual y con un comprobador de resistencia a tierra. La resistencia de puesta a tierra debe ser inferior a 4.

Verifi cación de fugas eléctricas

Durante la prueba, utilice un probador eléctrico y un multímetro para realizar una prueba exhaustiva de fuga eléctrica.

Si se detecta una fuga eléctrica, apague la unidad inmediatamente y llame a un electricista certificado para encontrar y resolver la causa de la fuga.

ADVERTENCIA

Todo el cableado debe cumplir con los códigos eléctricos locales y nacionales y debe ser instalado por un electricista autorizado.

Verifi cación de Fugas de Gas

Existen dos métodos aceptables para verifi car fugas de gas.

Método de jabón y agua

Con un cepillo suave o esponja, aplique agua jabonosa o detergente líquido a todos los puntos de conexión de tubería, tanto en las unidad interior y exterior. La presencia de burbujas será una indicación una fuga.

Método del detector de fugas

Si utiliza un detector de fugas, consulte el manual de operación del dispositivo para obtener las instrucciones de uso adecuadas.

Nota: Después de completar las verifi caciones de fugas de gas, confirme que no hay fugas en todos los puntos de conexión de la tubería y asegúrese de reemplazar la cubierta de las válvulas en la unidad exterior.

INSTRUCCIONES DE INSTALACIÓN

Antes de completar una prueba funcionamiento, asegúrese de completar todas las comprobaciones de seguridad eléctrica y verifi cación de fugas de gas. Confi rme que el sistema eléctrico de la unidad es seguro y funciona correctamente. Compruebe todas las conexiones en tubería con tuerca cónica y confi rme que el sistema no tiene fugas.

Instrucciones para la prueba de funcionamiento

1. Conecte la alimentación eléctrica a la unidad.
2. Presione el botón ON / OFF del mando a distancia (Control Remoto) para encender la unidad.
3. Pulse el botón MODE para desplazarse por las siguientes funciones:

• COOL - seleccione la temperatura más baja posible
- HEAT - seleccione la temperatura más alta posible

1. Permita que cada función funcione durante 5 minutos y realice las siguientes comprobaciones:

2. No hay fugas eléctricas

3. La unidad está debidamente conectada a tierra
4. Todos los terminales eléctricos están debidamente cubiertos
5. La unidad interior y exterior están bien instaladas y aseguradas.
6. Todos los puntos de conexión de la tubería no presentan fugas,
7. El agua drena correctamente por la manguera de desagüe
8. Todá la tubería está correctamente aislada (uso de aislante)
9. La unidad realiza correctamente la función COOL (FRIO)
10. La unidad realiza correctamente la función HEAT (CALOR)
11. Las rejillas de la unidad interior giran correctamente
12. La unidad interior responde al mando a distancia (Control Remoto)

IMPORTANTE: Durante el funcionamiento, la presión del sistema refrigerante aumentará. Esto puede revelar fugas que no estuvieron presentes durante la verifi cación inicial de fugas. Tome tiempo durante la prueba de funcionamiento, para verifi car que todos los puntos de conexión de la tubería del refrigerante no tengan fugas.

1. Una vez terminada la prueba de funcionamiento, utilice el mando a distancia (Control Remoto) para volver a la temperatura normal de funcionamiento. Usando cinta aislante, envuelva las conexiones de la tubería del refrigerante en la unidad que quedaron sin cubrir durante el proceso de instalación de la unidad interior.

Prueba de funcionamiento a baja temperatura

Si la temperatura ambiente es inferior a 17°C (62.6°F), la función COOL no funcionará cuando se utiliza el mando a distancia (Control Remoto). En este caso, utilice el botón de control manual para probar la función COOL.

1. Levante el panel frontal de la unidad interior y levántelo hasta que encaje en su lugar.
2. El botón de control manual se encuentra en el lado derecho de la unidad. Pulse dos veces para seleccionar la función COOL.
3. Lleve a cabo la prueba de funcionamiento de manera normal.

Directrices para la eliminación

Este aparato contiene refrigerante y otros materiales potencialmente peligrosos. Al deshacerse de este aparato, la ley requiere una recogida y tratamiento especiales. No deseche este electrodoméstico como basura doméstica o residuos municipales no clasifi cados.

GARANTÍA LIMITADA DEL APARATO

Este producto de calidad está garantizado contra defectos de fabricación, incluyendo partes y mano de obra, siempre y cuando la unidad se utilice bajo las condiciones normales de funcionamiento para las que fue diseñado.

Esta garantía está solamente disponible para la persona que haya comprado originalmente esta unidad directamente de Danby Products Limited (Canada) o Danby Products Inc. (U.S.A.) (en adelante "Danby") o uno de sus distribuidores autorizados, y no es transferible.

CONDICIONES DE LA GARANTÍA

Las piezas plásticas, se autorizan por treinta (30) días solamente a partir de la fecha de la compra, sin las extensiones proporcionadas.

Primeros 24 meses

Durante los primeros veinticuatro (24) meses, cualquier parte en buen estado de este producto que resulte defectuosa, incluyendo cualquier sistema sellado, será reparado o reemplazado, a opción del fabricante, sin cargo para el comprador ORIGINAL.

Nada dentro de esta garantía implica que Danby será responsable por cualquier daño que hayan sufrido los alimentos u otros contenidos de este aparato, ya sea debido a un defecto del aparato, o su uso, adecuado o inadecuado.

EXCLUSIONES

Salvo lo aquí indicado por Danby, no existen otras garantías, condiciones o representaciones, explícitas o implícitas, concretas o intencionales por parte de Danby o sus distribuidores autorizados y todas las demás garantías, condiciones o representaciones, incluyendo cualquier garantía, condiciones o representaciones bajo cualquier Acta de Venta de Productos o legislación o estatuto similar, quedan de esta forma expresamente excluidas. Salvo lo aquí indicado, Danby no serán responsables por ningún daño a personas o bienes, incluyendo la propia unidad, sin importar su causa, o de ningún daño indirecto

causado por el desperfecto de la unidad, y al comprar esta unidad, el comprador acepta por la presente, indemnizar y proteger a Danby contra cualquier reclamo por daños a personas o bienes causados por la unidad.

CONDICIONES GENERALES

No se considerará ninguna de estas garantías o seguros cuando el daño o la necesidad de reparación sea el producto de los siguientes casos:

1) Falla del suministro eléctrico.
2) Daños en tránsito o durante el transporte de la unidad.
3) Alimentación incorrecta, como bajo voltaje, instalación eléctrica defectuosa o fusibles inadecuados.
4) Accidente, modificación, abuso o uso incorrecto del artefacto, tal como insuficiente ventilación del ambiente o condiciones de operación anormales (temperatura ambiente extremadamente alta o baja).
5) Utilización comercial o industrial (v.g., si el electrodoméstico no está instalado en una vivienda particular).
6) Incendio, daños por agua, robo, guerra, disturbios, hostilidades, actos de fuerza mayor como huracanes, inundaciones, etc.
7) Pedidos de servicio debido a desinformación del usuario. 8) Instalación inadecuada (v.g., instalación empotrada de un electrodoméstico diseñado como unidad independiente o uso de un electrodoméstico al aire libre que no esté aprobado para dicho fin).

Para acceder a la garantía se solicitará un comprobante de compra; por lo tanto, guarde su recibo.
