Caractéristiques techniques	Détails
Type d'appareil	Déshumidificateur
Capacité de déshumidification	12 litres par jour
Surface recommandée	Jusqu'à 1500 pieds carrés
Réservoir d'eau	Réservoir amovible de 2,3 litres
Dimensions	30,5 x 19,6 x 49,5 cm
Poids	11,3 kg
Niveau sonore	35 dB
Consommation énergétique	240 W
Utilisation	Idéal pour les espaces intérieurs humides
Fonctionnalités supplémentaires	Contrôle d'humidité, arrêt automatique, indicateur de réservoir plein
Maintenance	Nettoyage régulier du filtre à air
Sécurité	Arrêt automatique en cas de réservoir plein
Garantie	1 an
Informations générales	Économique et respectueux de l'environnement

FOIRE AUX QUESTIONS - DAS120GBHWDB DANBY

Quel est le niveau sonore du DANBY DAS120GBHWDB ?

Le niveau sonore du DANBY DAS120GBHWDB est de 42 dB, ce qui le rend relativement silencieux lors de son fonctionnement.

Comment régler le thermostat du DANBY DAS120GBHWDB ?

Le thermostat peut être réglé à l'aide du panneau de contrôle situé à l'avant de l'appareil. Utilisez les boutons de température pour sélectionner le niveau désiré.

Que faire si le DANBY DAS120GBHWDB ne refroidit pas correctement ?

Vérifiez d'abord que les filtres à air ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les portes sont bien fermées et que l'appareil est correctement ventilé.

Quelle est la capacité de déshumidification du DANBY DAS120GBHWDB ?

Le DANBY DAS120GBHWDB a une capacité de déshumidification de 34 litres par jour, ce qui le rend efficace pour les espaces humides.

Comment vider le réservoir d'eau du DANBY DAS120GBHWDB ?

Pour vider le réservoir, retirez-le délicatement de l'appareil, puis versez l'eau dans un évier. Assurez-vous de le remettre correctement en place après le vidage.

Est-ce que le DANBY DAS120GBHWDB est équipé d'un mode automatique ?

Oui, le DANBY DAS120GBHWDB dispose d'un mode automatique qui ajuste le fonctionnement en fonction de l'humidité ambiante.

Quelle est la consommation énergétique du DANBY DAS120GBHWDB ?

Le DANBY DAS120GBHWDB consomme environ 2,7 kWh par jour, ce qui le rend économe en énergie pour un déshumidificateur.

Puis-je utiliser le DANBY DAS120GBHWDB dans une pièce fermée ?

Oui, le DANBY DAS120GBHWDB peut être utilisé dans une pièce fermée, mais il est recommandé de s'assurer qu'il y a une circulation d'air adéquate pour un fonctionnement optimal.

Comment nettoyer le filtre du DANBY DAS120GBHWDB ?

Le filtre peut être nettoyé à l'eau tiède savonneuse. Rincez-le bien et laissez-le sécher complètement avant de le remettre en place.

Quelle est la garantie du DANBY DAS120GBHWDB ?

Le DANBY DAS120GBHWDB est généralement accompagné d'une garantie d'un an sur les pièces et la main-d'œuvre, mais il est conseillé de vérifier les détails spécifiques auprès du fabricant.

MODE D'EMPLOI DAS120GBHWDB DANBY

Guide d'installation.... 27 - 52

Consignes de sécurité importantes

LIRE ET SUIVRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ

PRÉCAUTIONS DE SÉCURITÉ

Une mauvaise installation liée à l'omission d'instructions peut entraîner de graves dommages ou blessures.

• Lorsque vous raccordez la tuyauterie de réfrigérant, ne laissez pas de substances ou de gaz autres que le réfrigérant spécifi é pénétrer l'unité. La présence d'autres gaz ou substances réduira la capacité de l'unité et pourra entraîner une pression anormalement élevée au cours du cycle de réfrigération. Cela peut provoquer une explosion et vous blesser.
• L'installation doit être effectuée par un distributeur ou spécialiste agréé. Une installation défectueuse peut entraîner des fuites d'eau, des décharges électriques ou un incendie.
• En Amérique du Nord, l'installation doit être effectuée conformément aux exigences de la NEC et de la CEC uniquement par le personnel autorisé.
• Contactez un technicien d'entretien agréé pour réparer ou effectuer des opérations de maintenance sur cette appareil.
• N'utilisez que les pièces, pièces spécifiées et accessoires inclus pour l'installation. L'utilisation de pièces non standard peut entraîner des fuites d'eau, des décharges électriques, un incendie et une défaillance de l'unité.
• Installez l'unité à un emplacement stable et solide, capable de supporter son poids. Si l'endroit choisi ne peut pas supporter le poids de l'unité, ou si l'installation n'est pas correctement effectuée, il est possible que l'unité tombe, ce qui pourrait entraîner de graves blessures et dommages.
• Pour tous les travaux électriques, respectez toutes les normes et réglementations locales et nationales concernant le câblage, ainsi que le manuel d'installation. Pour l'alimentation, vous devez utiliser un circuit indépendant et une seule prise. Ne branchez pas d'autres appareils sur cette prise. Les capacités électriques insuffi santes ou les défauts des travaux électriques peuvent entraîner des décharges électriques ou incendies.

• Utilisez les câbles spécifi és pour tous les travaux électriques. Raccordez et serrez fermement les câbles pour éviter que des forces extérieures n'endommagent la borne. Les mauvais raccordements électriques peuvent entraîner une surchauffe et un incendie, mais aussi des décharges électriques.

• Tout le câblage doit être organisé de manière appropriée pour garantir que le couvercle du tableau de contrôle puisse se refermer correctement. Si le couvercle du tableau de contrôle n'est pas correctement refermé, cela peut favoriser la corrosion, qui à son tour pourrait chauffer les points de raccordement de la borne, déclencher un incendie ou entraîner des décharges électriques.

• Dans certains environnements fonctionnels, comme les cuisines, les salles de serveurs, etc., l'utilisation d'unités de climatisation spécialement conçues est fortement recommandée.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou métalliques peuvent être différentes ou réduites, ou qui ont de l'expérience ou des connaissances, à moins que ces personnes ne reçoivent de supervision ou de formation pour faire fonctionner l'appareil par une personne responsable de leur sécurité.
• N'installez pas l'unité dans un lieu susceptible d'être exposé à des fuites de gaz combustible. Si du gaz combustible s'accumule autour de l'unité, cela peut déclencher un incendie.
• N'utilisez pas cet appareil dans une pièce humide, comme une salle de bain ou une buanderie. Une trop grande exposition à l'eau peut provoquer un court-circuit des composants électriques.
• L'appareil doit être correctement mis à la terre ou des chocs électriques peuvent survenir.
• Installez la tuyauterie de drainage conformément aux instructions de ce manuel. Un mauvais drainage peut causer des dégâts d'eau.

REMARQUE CONCERNANT LES GAZ FLUORÉS

• Ce climatiseur est un appareil hermétiquement scellé et contient des gaz fl uorés. Pour obtenir des informations spécifi ques sur le type et la quantité de gaz, veuillez vous reporter à l'étiquette concernée apposée sur l'appareil en elle-même.
• L'installation, le service, l'entretien et la réparation de cet appareil doivent être effectués par un technicien qualifié.
• La désinstallation et le recyclage de l'appareil doivent être effectués par un technicien qualifié.
• Si l'appareil dispose d'un système de détection des fuites, l'absence de fuites doit être vérifiée au moins tous les 12 mois. Lors de la vérification des fuites, un relevé approprié de tous les contrôles est fortement recommandé.

INSTALLATION INSTRUCTIONS

ACCESSOIRES

1. Plaque de montage (x2)
2. Vis de fi xation de la plaque de montage ST3.9 x 25 (x10)
3. Clip d'ancrage (x10)
4. Télécommande (x2)
5. Pile sèche AAA.LR03 (x4)
6. Joint de vidange
7. Attacher
8. Mastic
9. Porter un mur de protection annulaire
10. Ligne électrique
11. Tuyau de vidange
12. Tuyau de raccordement
13. Support de télécommande

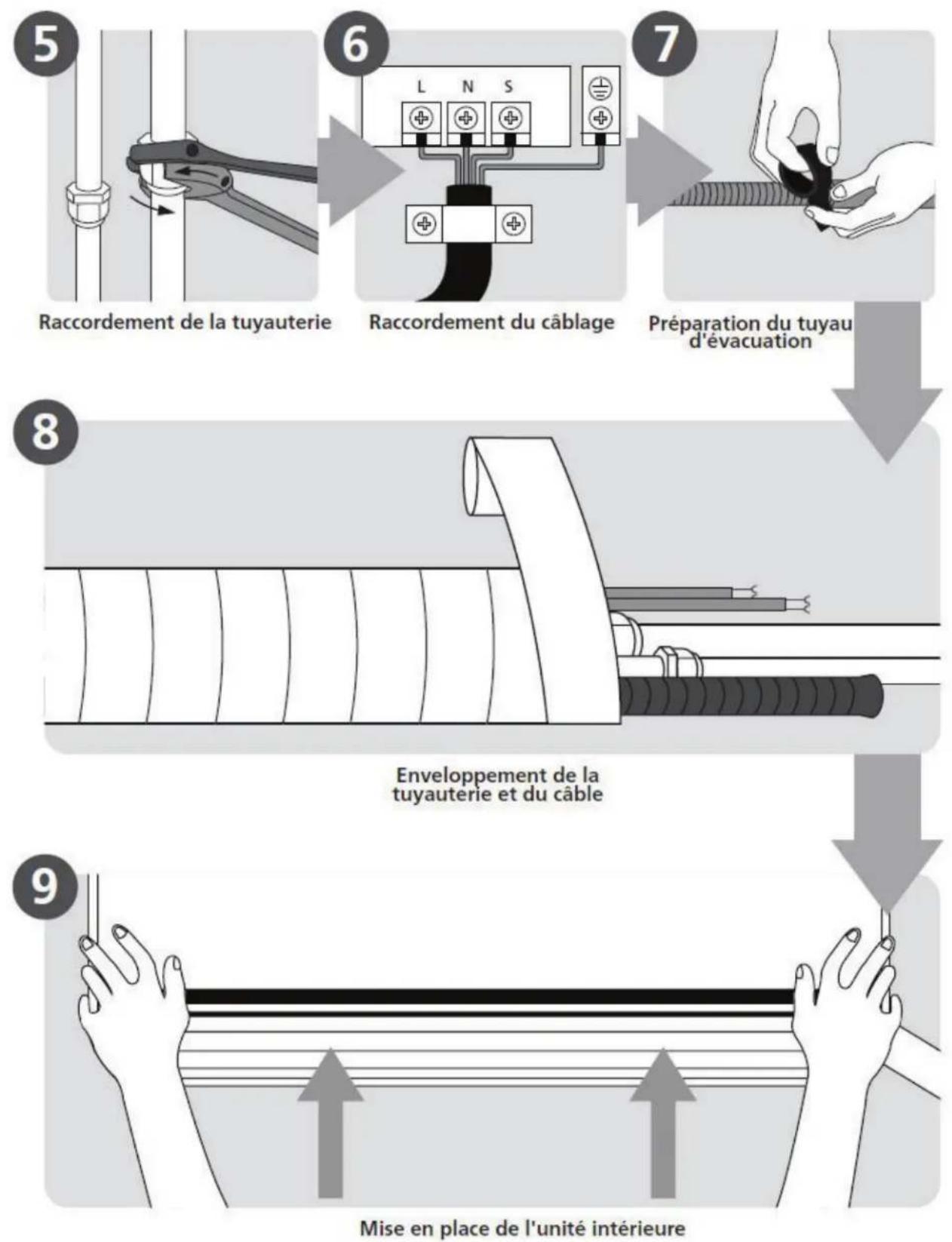

RÉSUMÉ DE L'INSTALLATION

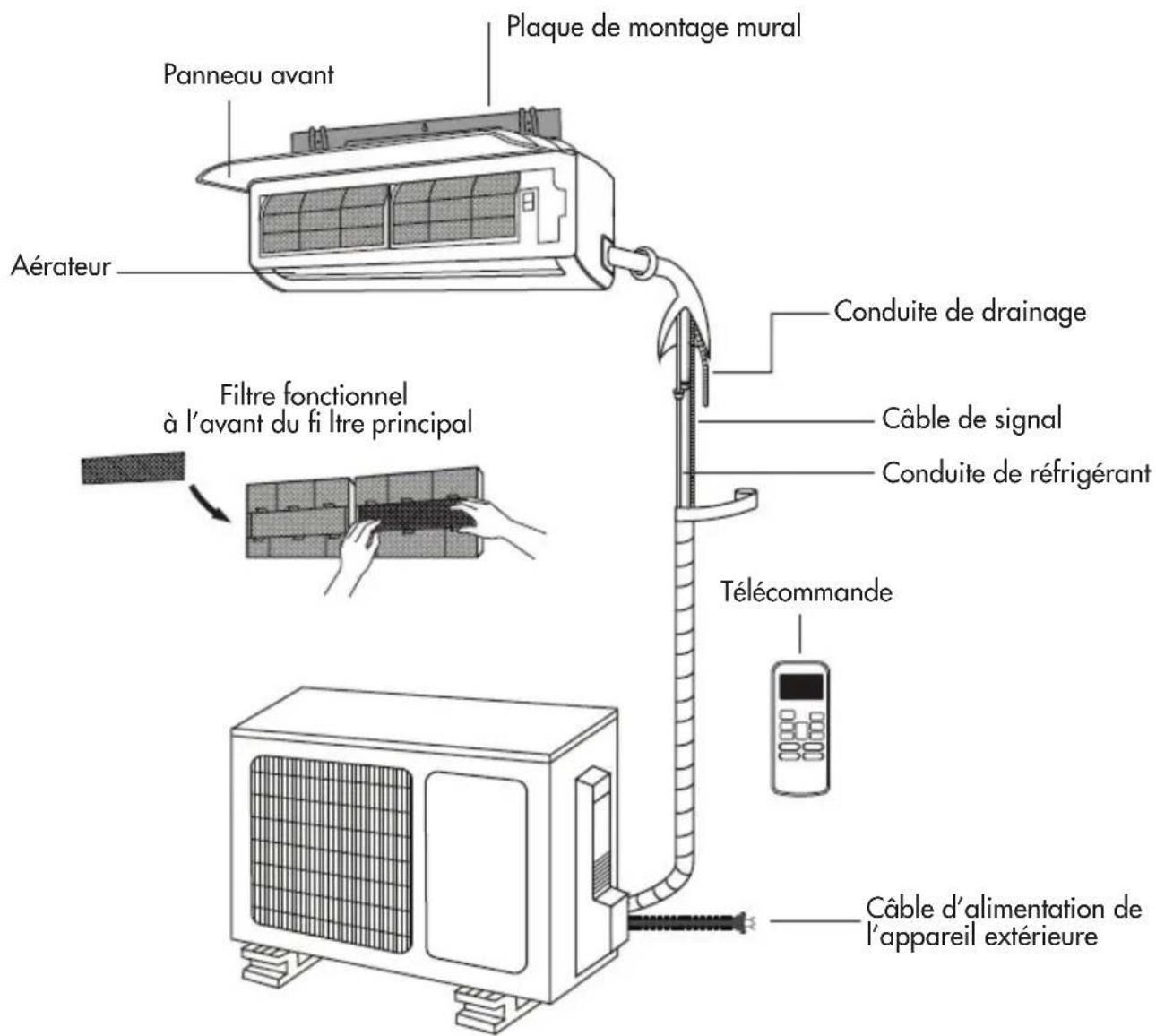

Plaque de montage mural Panneau avant Aérateur Filtre fonctionnel à l'avant du fi ltre principal Conduite de drainage Câble de signal Conduite de réfrigérant Télécommande Câble d'alimentation de l'appareil extérieure

INSTRUCTIONS D'INSTALLATION

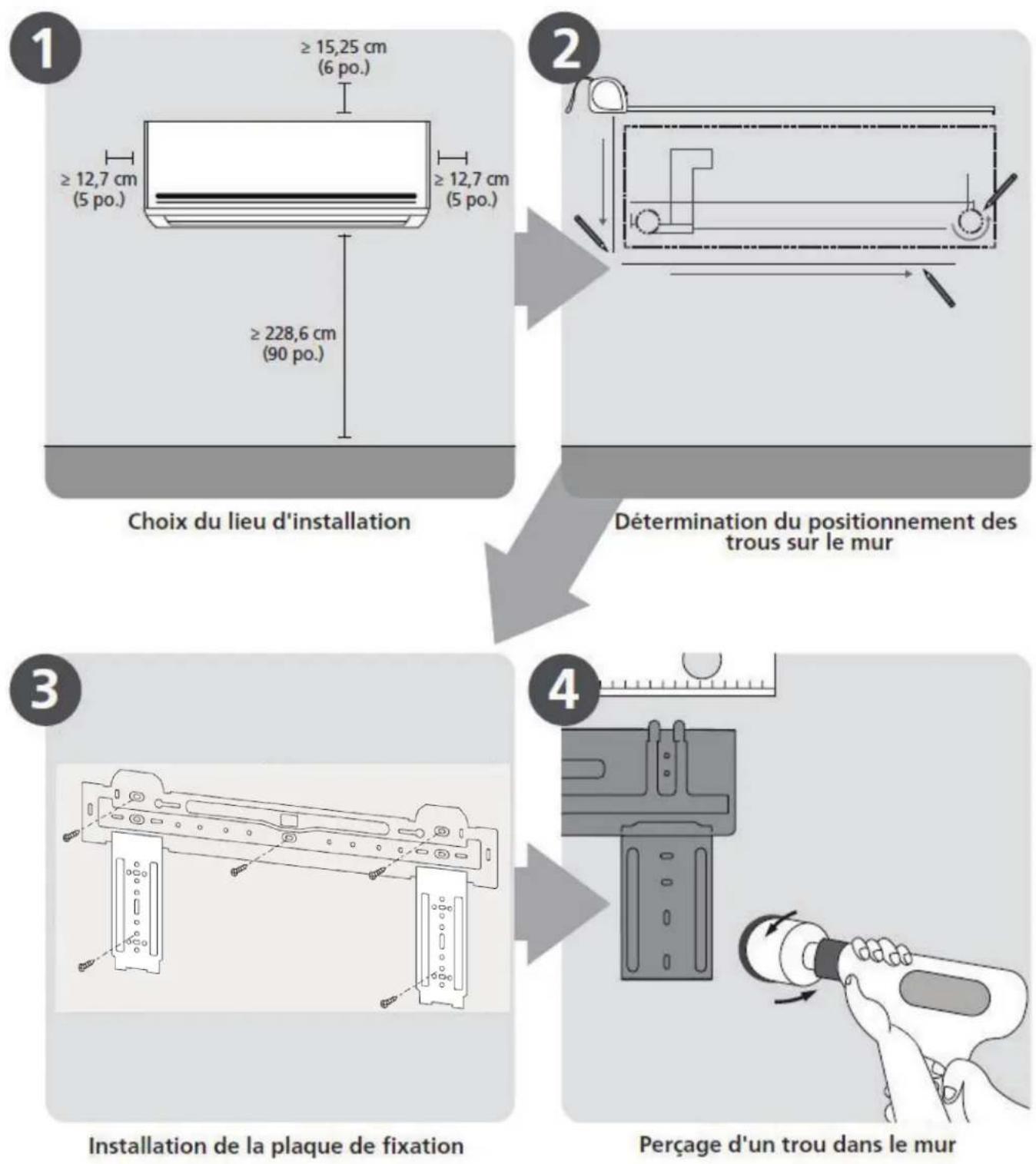

RÉSUMÉ DE L'INSTALLATION - UNITÉ INTÉRIEURE

INSTRUCTIONS D'INSTALLATION

RÉSUMÉ DE L'INSTALLATION - UNITÉ INTÉRIEURE

INSTRUCTIONS D'INSTALLATION

INSTALLATION DE L'APPREIL INTÉRIEURE

Avant d'installer l'appareil intérieure, reportez-vous à l'étiquette fi gurant sur la boîte du produit pour vous assurer que le numéro de modèle de l'appareil intérieure correspond à celui de l'appareil extérieure. Le numéro de modèle de l'appareil intérieur se terminera par un "-1" et le numéro de modèle de l'appareil extérieur se terminera par un "-O", sinon ils devraient être identiques.

Étape 1 : choix du lieu d'installation

Voici les normes qui vous aideront à choisir le lieu approprié à l'appareil.

• Bonne circulation d'air.
• Évacuation pratique.
  • Le bruit de l'unité né dérangera pas d'autres personnes.
• Stable et solide; l'emplacement d'installation ne vibrera pas.
  • Solidité suffi sante pour supporter le poids de l'appareil.
• À au moins 1 m (3 pieds) de tous les autres appareils électriques, comme les téléviseurs, les radios et les ordinateurs, qui pourraient avoir un impact sur le signal à distance infrarouge.

N'installez PAS l'appareil dans les lieux suivants:

• À proximité d'une source de chaleur, de vapeur ou de gaz combustible.
• À proximité d'éléments infl ammables, par exemple, des rideaux ou du linge.
• A proximité d'un obstacle susceptible de bloquer la circulation d'air.
• A proximité d'une porte d'entrée.
• Dans un lieu directement exposé à la lumière du soleil.

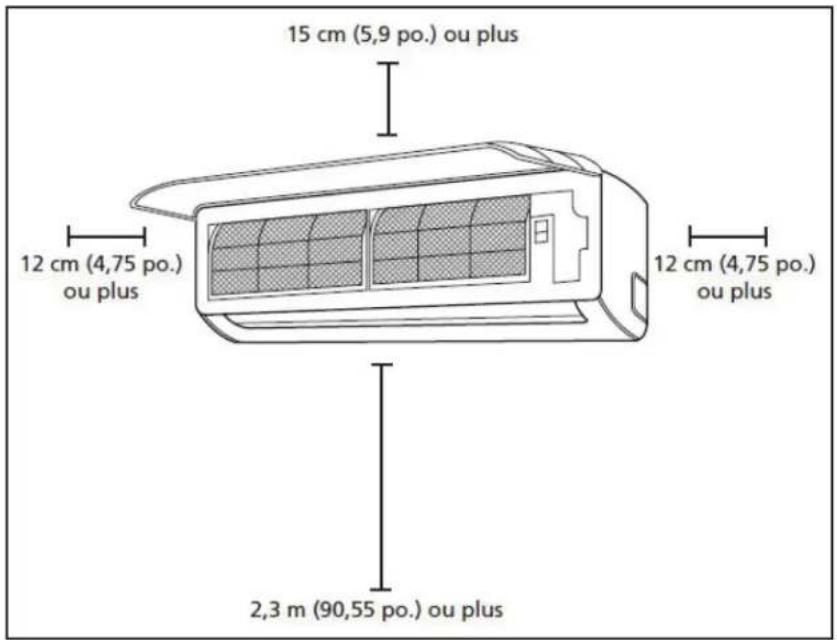

Reportez-vous au schéma suivant pour vous assurer que la distance séparant l'appareil des murs et du plafond est appropriée:

15 cm (5,9 po.) ou plus 12 cm (4,75 po.) ou plus 12 cm (4,75 po.) ou plus 2,3 m (90,55 po.) ou plus

INSTRUCTIONS D'INSTALLATION

Étape 2 : installation de la plaque de fi xation sur le mur

La plaque de fi xation est la pièce sur laquelle vous installerez l'appareil intérieure.

1. Retirez la vis fi xant la plaque de fi xation à l'arrière de l'appareil intérieure.
2. Placez la plaque de montage contre le mur dans l'endroit où l'appareil intérieur sera installé.
3. Percez les trous pour les vis de montage, en veillant à ce que les vis pénètrent dans les goujons de mur qui peuvent supporter le poids de l'appareil.
4. Vissez la plaque de fixation au mur avec les vis fournies. Assurez-vous que la plaque de fixation est bien à plat contre le mur.

Remarque: Si le mur est en brique, en béton ou autre matériau similaire, percez des trous de 5 mm de diamètre (0,2 pouce) dans le mur et insérez-y les douilles d'ancrage fournies. Fixez ensuite la plaque au mur en serrant les vis directement sur les douilles.

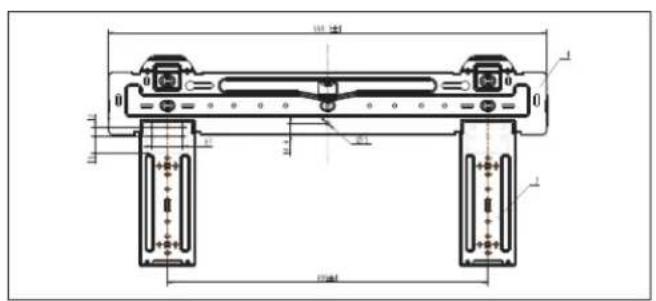

Dimensions de la plaque de fi xation

Différentes plaques de fi xation correspondent aux différents modèles. Pour vous assurer que vous disposez de suffi samment d'espace pour installer l'unité intérieure, vérifi ez les diagrammes ci-dessous qui montrent les deux types de plaques de montage ainsi que les dimensions suivantes:

• Largeur de plaque de fixation.
• Hauteur de plaque de fixation.
- Largeur de l'appareil intérieure par rapport à la plaque.
- Hauteur de l'appareil intérieure par rapport à la plaque.
- Emplacement recommandé pour le trou dans le mur, que ce soit du côté gauche ou droit de la plaque de fixation.
• Distances relatives entre les trous de vis.

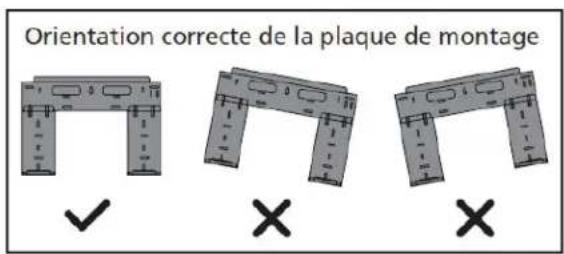

Orientation correcte de la plaque de montage ✓ × ×

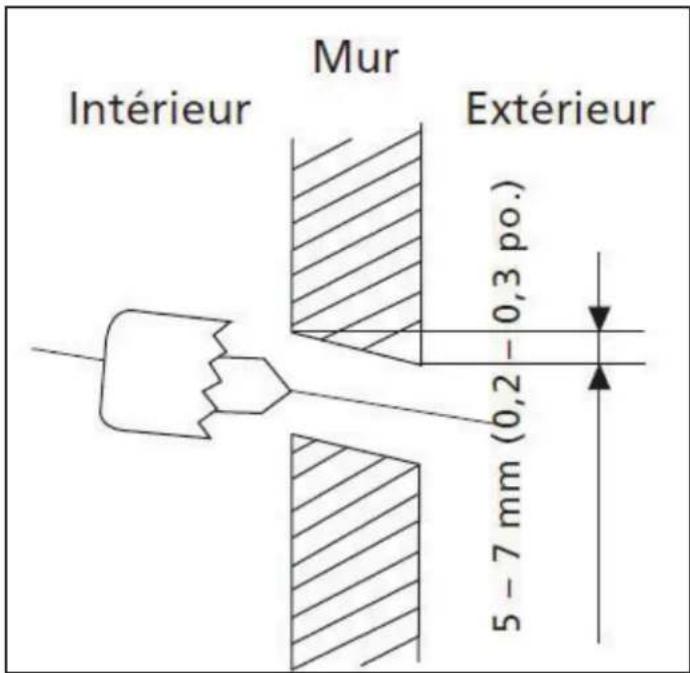

Étape 3 : perçage d'un trou dans le mur pour la tuyauterie de raccordement

Vous devez percer un trou dans le mur pour la tuyauterie de réfrigérant, la conduite d'évacuation, et le câble de signal qui raccorderont l'appareil intérieure et l'appareil extérieure.

1. Déterminez l'emplacement du trou dans le mur en fonction de l'emplacement de la plaque de fixation. Voir l'étape 2 pour le montage des dimensions de la plaque.
2. À l'aide d'un foret aléseur de 65 mm (2,5 pouces), percez un trou dans le mur. Assurez-vous de percer le trou en respectant un angle légèrement descendant, de manière à ce que l'extrémité extérieure du tuyau se.
3. Placez le manchon de protection dans le trou. Ce dernier protège les bords du trou et contribuera à l'étanchéité une fois que vous aurez terminé le processus d'installation.

Remarque: Pendant le perçage du trou dans le mur, veillez à éviter les fi ls, la plomberie et tout autre élément sensible.

Mur Intérieur Extérieur 0,3 po. 5 - 7 mm (0,2 -)

INSTRUCTIONS D'INSTALLATION

Étape 4 : préparation de la tuyauterie de réfrigérant

La tuyauterie se situe dans une gaine isolante fi xée à l'arrière de l'unité. Vous devez préparer la tuyauterie avant de la faire passer par le trou du mur. Reportez-vous à la section Raccordement de la tuyauterie de réfrigérant de ce manuel pour obtenir des instructions détaillées sur les exigences d'évasement de conduite et de couple de serrage pour l'évasement, sur la technique à employer, etc.

1. En vous basant sur la position du trou du mur par rapport à la plaque de fi xation, choisissez le côté par lequel la tuyauterie sortira de l'unité.

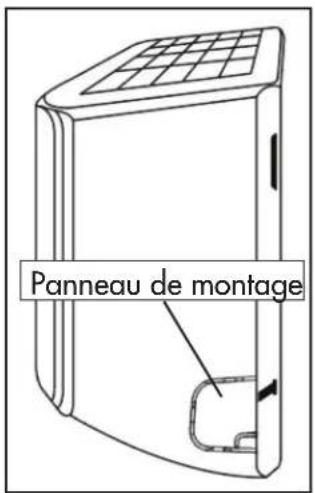

2. Si le trou du mur se trouve derrière l'appareil, laissez le panneau amovible en place. Si le trou se trouve au niveau de l'un des côtés de l'appareil intérieure, retirez le panneau amovible de plastique de ce côté de l'appareil. De cette manière, une fente par laquelle votre tuyauterie pourra sortir de l'unité apparaîtra. Utilisez une pince à bec effi lé si le panneau de plastique est trop diffi cile à retirer à la main.

Panneau de montage

1. Utilisez des ciseaux pour découper la longueur de gaine isolante pour faire apparaître environ 15 cm (6 pouces) de tuyauterie de réfrigérant. Cette opération a deux objectifs:

2. faciliter le processus de raccordement de la tuyauterie de réfrigérant

3. Faciliter les vérifi cations à la recherche de fuite de gaz et vous permettre de rechercher les bosses

4. Si la tuyauterie de connexion existante est déjà intégrée dans le mur, passez directement à l'étape 5: Connectez le tuyau de vidange. S'il n'y a pas de tuyauterie intégrée, connectez la tuyauterie de réfrigérant de l'appareil intérieure à la tuyauterie de connexion qui rejoindra les appareils intérieures et extérieures.

5. En vous basant sur la position du trou du mur par rapport à la plaque de fixation, déterminez l'angle nécessaire à votre tuyauterie. Emparez-vous de la tuyauterie de réfrigérant par la base du coude.

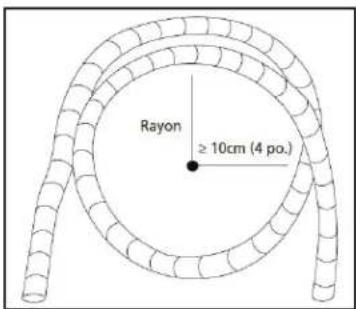

6. Coudez la tuyauterie vers le trou en appliquant lentement une pression régulière. Ne bosselez pas et n'endommagez pas la tuyauterie au cours de ce processus.

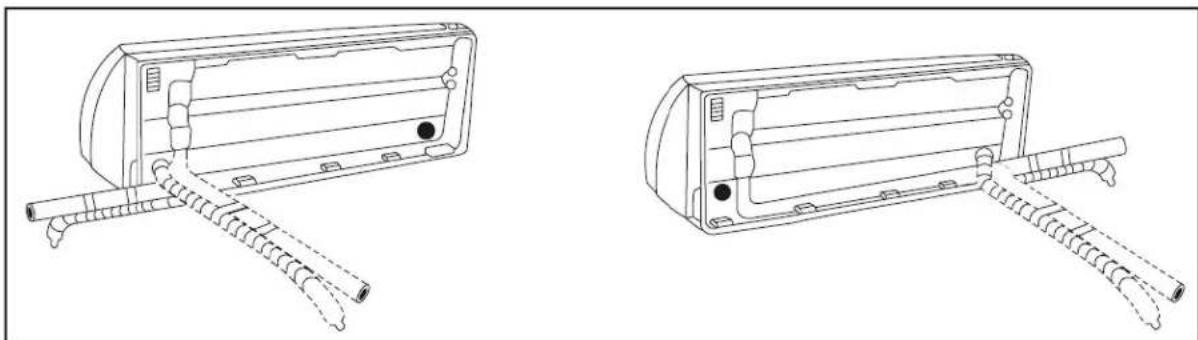

Remarque concernent l'angle de la tuyaterie

La tuyauterie de réfrigérant peut sortir de l'appareil intérieure sous quatre angles différents:

• partie gauche
• arrière gauche
• partie droite
• arrière droite

PRÉCAUTION

Soyez extrêmement prudent : ne bosselez pas et n'endommagez pas la conduite en la coudant vers l'extérieur de l'unité. Toutes les bosses de la conduite affecteront le fonctionnement de l'appareil.

Étape 5 : raccordement du tuyau d'évacuation

Par défaut, le tuyau d'évacuation se raccorde au côté gauche de l'appareil, lorsque vous faites faces à l'arrière de l'appareil). Il peut cependant être raccordé au côté droit.

1. Pour garantir une bonne évacuation, raccordez le tuyau d'évacuation au côté par lequel votre conduite de réfrigérant sort de l'appareil.
2. Fixez le raccord de tuyau d'évacuation (acheté séparément) à l'extrémité du tuyau d'évacuation.
3. Enroulez fermement un ruban de tèfl on autour du point de raccordement pour garantir une bonne étanchéité et empêcher les fuites.
4. Pour ce qui est de la portion de tuyau d'évacuation qui restera à l'intérieur du bâtiment, enveloppez-la d'une pousse isolante pour conduites afi n d'empêcher la condensation.
5. Retirez le fi ltre à air et versez une petite quantité d'eau dans l'entonnoir d'évacuation pour vous assurer que l'eau s'écoule régulièrement hors de l'unité.

Remarque concernent le tuyau d'évacuation

• N'entortillez pas le tuyau d'évacuation.
- Ne créez pas de piège à eau.
- Ne placez pas l'extrémité du tuyau d'évacuation dans de l'eau ou dans un récipient qui recueillerait l'eau.

Remarque: Pour éviter les fuites indésirables, vous devez reboucher le trou d'évacuation inutilisé avec le bouchon de caoutchouc fourni.

Voir ci-dessous des exemples d'installation correcte du tuyau de vidange:

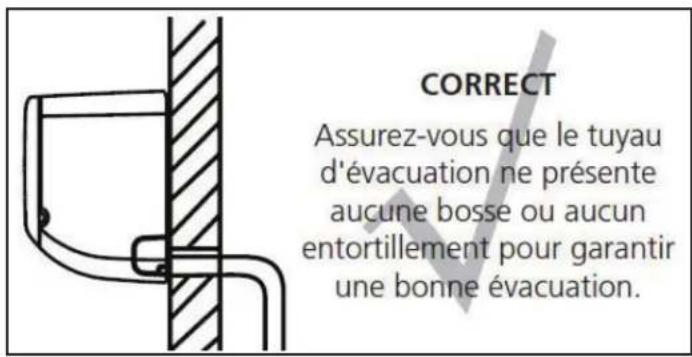

CORRECT Assurez-vous que le tuyau d'évacuation ne présente aucune bosse ou aucun entortillement pour garantir une bonne évacuation.

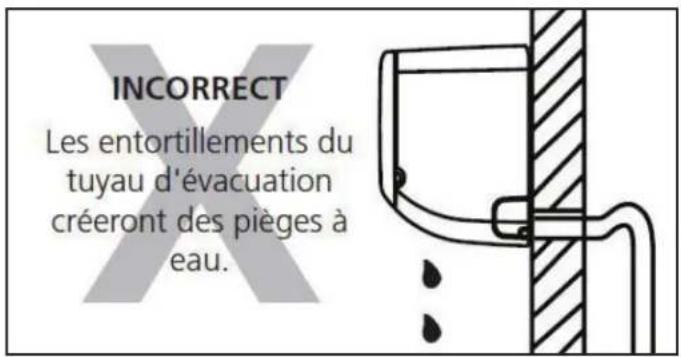

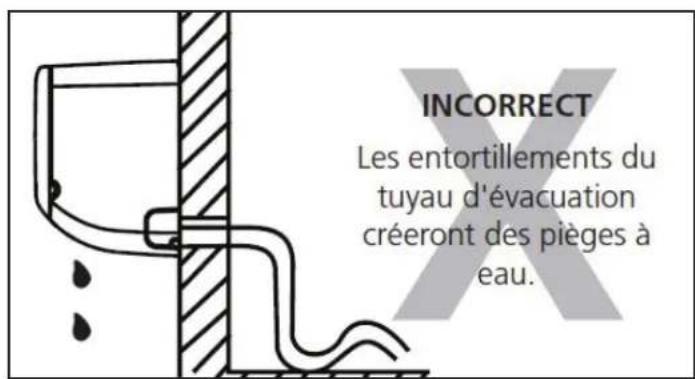

INCORRECT Les entortillements du tuyau d'évacuation créeront des pièges à eau.

INCORRECT Les entortillements du tuyau d'évacuation créeront des pièges à eau.

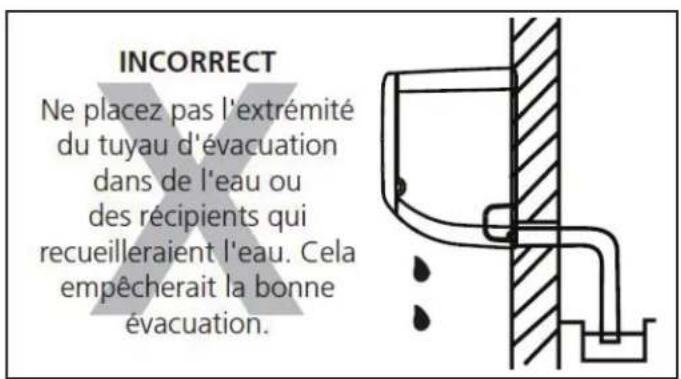

INCORRECT Ne placez pas l'extrémité du tuyau d'évacuation dans de l'eau ou des récipients qui recueilleraient l'eau. Cela empêcherait la bonne évacuation.

INSTRUCTIONS D'INSTALLATION

LISEZ CES RÉGLEMENTATIONS AVANT D' EFFECTUER TOUT TRAVAIL ÉLECTRIQUE

1. Tout le câblage doit être conforme aux codes électriques locaux et nationaux ; il doit en outre être installé par un électricien habilité.
2. Tous les raccordements électriques doivent être effectués conformément au Schéma de raccordement électrique fi gurant sur les panneaux de l'unité intérieure et de l'unité extérieure.
3. Si vous rencontrez un grave problème de sécurité avec l'alimentation, arrêtez immédiatement de travailler. Expliquez votre raisonnement au client, et refusez d'installer l'unité tant que le problème de sécurité n'est pas correctement résolu.
4. La tension d'alimentation devrait représenter 90 à 100 % de la tension nominale. Une alimentation insuffi sante peut entraîner des dysfonctionnements, des décharges électriques ou un incendie.
5. Si vous raccordez l'alimentation à un câblage fi xe, installez une protection contre les surtensions et un interrupteur d'alimentation principal d'une capacité 1,5 fois supérieure à l'intensité maximale de l'unité.
6. Si vous raccordez l'alimentation à un câblage fi xe, un interrupteur ou un disjoncteur déconnectant tous les pôles doit être intégré au câblage fi xe. Ce dispositif doit être séparé des contacts d'au moins 3 mm (1/8 pouce). Le technicien qualifi é doit utiliser un interrupteur ou disjoncteur approuvé.
7. Ne raccordez l'unité qu'à une prise du circuit de dérivation individuel. Ne branchez pas d'autres appareils sur cette prise.
8. Assurez-vous d'avoir correctement relié le climatiseur à la terre.
9. Tous les câbles doivent être fermement raccordés. Les câbles lâches peuvent entraîner une surchauffe de la borne, ce qui peut à son tour entraîner dysfonctionnement du produit et un éventuel incendie.
10. Ne laissez pas les câbles toucher ou reposer sur la tubulure de réfrigérant, le compresseur ou toute autre pièce mobile de l'unité.

AVERTISSEMENT

AVANT D' EFFECTUER TOUTE INTERVENTION ÉLECTRIQUE OU DE CÂBLAGE, COUPEZ L'ALIMENTATION PRINCIPALE DU SYSTÈME.

AVERTISSEMENT

Tout le câblage doit être effectué conformément au schéma de câblage situé à l'intérieur du couvercle du fi I de l'appareil intérieur. Ne mélangez pas les fi Is en direct et nuls. Ceci est dangereux et peut provoquer un dysfonctionnement de l'appareil.

INSTRUCTIONS D'INSTALLATION

Étape 6 : connexion du câble de signal

Le câble de signal permet la communication entre l'appareil intérieure et l'unité extérieure. Vous devez d'abord choisir la taille de câble appropriée avant de le préparer pour le raccordement.

Types de câble:
• Câble d'alimentation intérieur (le cas échéant) : SOW
• Câble d'alimentation extérieur : SOW
- Câble de signal : SOW

CHOIX DE LA BONNE TAILLE DE CÂBLE

La taille nécessaire pour le câble d'alimentation, le câble de signal, le fusible et l'interrupteur se détermine en fonction de l'intensité maximale de l'unité. L'intensité maximale est indiquée sur la plaque d'identifi cation située sur le panneau latéral de l'unité. Reportez-vous à cette plaque pour choisir le bon câble, le bon fusible ou le bon interrupteur.

Superfi cie minimale de section entre le câble d'alimentation et le câble de signal
Intensité nominale de l'appareil (A)	AWG
10 18
13 16
18 14
25 12
30 10

Noter les caractéristiques du fusible

Le circuit imprimé du climatiseur (PCB) est muni d'un fusible offrant une protection contre les surintensités. Les caractéristiques de ce fusible sont imprimées sur le circuit, par exemple: T3.15A/250VAC, T5A/250VAC, etc.

1. Préparation du câble pour le raccordement:
   a. À l'aide d'un outil à dénuder, retirez la garniture de caoutchouc des deux extrémités du câble de signal pour faire apparaître environ 15 cm (6 pouces) des fi ls qu'elle renferme.
   b. Dénudez l'isolation des extrémités des fi ls.
   c. À l'aide d'une pince à sertir, sertissez des cosses en U aux extrémités des fi ls.
2. Ouvrez le panneau avant de l'unité intérieure.
3. À l'aide d'un tournevis, ouvrez le couvercle du boîtier de câblage situé du côté droit de l'unité. Vous ferez ainsi apparaître le bornier.

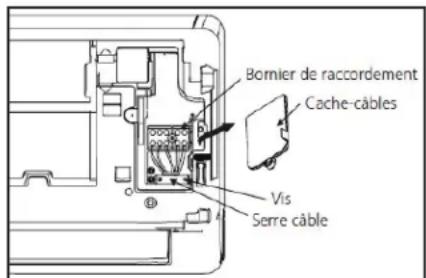

Schéma de câblage qui se trouve dans le boîtier de câblage de l'appareil intérieure.

Bomier de raccordement Cache-câbles Vis Serre câble

Remarque: Lorsque vous sertissez les fi ls, assurez-vous de bien distinguer le fi l sous tension (« L ») des autres fi ls.

1. Dévissez le serre-câble qui se trouve sous le bornier et placez-le sur le côté.
2. En faisant face à l'arrière de l'unité, retirez le panneau de plastique qui se situe en bas à gauche.
3. Faites passer le câble de signal par cette fente, de l'arrière de l'unité jusqu'à l'avant.
4. En faisant face à l'avant de l'unité, associez les fi ls en vous fi ant aux étiquettes du bornier, connectez la cosse en U, puis vissez chacun des fi ls sur la borne qui lui correspond.
5. Après avoir vérifi é que tous les raccordements sont bien en place, utilisez le serre-câble pour fi xer le câble de signal à l'unité. Vissez fermement le serre-câble.
6. Remettez le cache-fi ls en place à l'avant de l'unité et le panneau de plastique à l'arrière.

INSTRUCTIONS D'INSTALLATION

Étape 7: enveloppement de la tuyauterie et du câble

Avant de faire passer la tuyauterie de réfrigérant, le tuyau d'évacuation et le câble de signal par le trou du mur, vous devez les réunir pour gagner de la place, les protéger et les isoler.

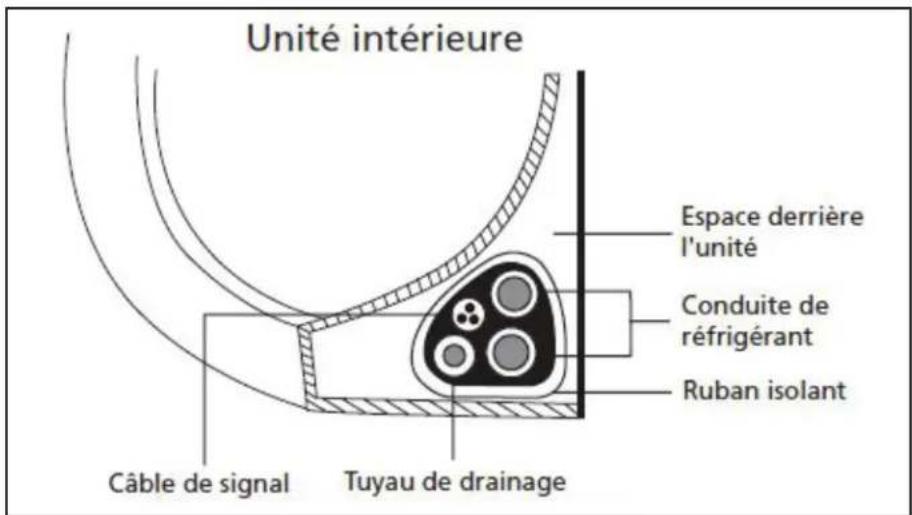

1. Réunissez le tuyau d'évacuation, les conduites de réfrigérant et le câble de signal.

Unité intérieure Espace derrière l'unité Conduite de réfrigérant Ruban isolant Câble de signal Tuyau de drainage

Remarque: Assurez-vous que le tuyau d'évacuation se trouve tout en dessous du lot constitué. Placer le tuyau d'évacuation sur le dessus de ce lot pourrait entraîner un débordement de l'entonnoir d'évacuation, qui à son tour entraînerait un incendie ou des dégâts des eaux.

1. À l'aide d'un ruban de vinyle adhésif, fi xez le tuyau au dessous des conduites de réfrigérant.
2. À l'aide d'un ruban isolant, enveloppez fermement ensemble le câble de signal, les conduites de réfrigérant et le tuyau d'évacuation.

Remarque: Lorsque vous réunissez ces éléments ensemble, ne les entremêlez pas et n'entrecroisez pas le câble de signal avec d'autres câbles.

Remarque: Lorsque vous enveloppez le lot constitué, n'enveloppez pas les extrémités de la tuyauterie. Vous devez pouvez y accéder pour vérifi er qu'il n'y a pas de fuites à la fi n du processus d'installation.

INSTRUCTIONS D'INSTALLATION

Étape 8 : mise en place de l'unité intérieure

Si vous avez installé une nouvelle tuyauterie de raccordement à l'unité extérieure, procédez comme suit:

1. Si vous aviez déjà fait passer une conduite de réfrigérant par le trou du mur, passez à l'étape 4.
2. Sinon, revérifiez que les extrémités des conduites de réfrigérant sont scellées pour éviter que de la saleté ou des matériaux étrangers ne pénètrent les conduites.
3. Faites doucement passer le lot enveloppé constitué des conduites de réfrigérant, du tuyau d'évacuation et du câble de signal par le trou du mur.
4. Accrochez le haut de l'appareil intérieure au crochet supérieur de la plaque de fi xation.
5. Vérifiez que l'appareil est fermement accrochée à la plaque de fixation en appliquant une légère pression sur les côtés gauche et droit de l'appareil. L'appareil ne devrait pas remuer ou se déplacer.
6. En appliquant une pression régulière vers le bas, appuyez sur la moitié inférieure de l'appareil. Continuez à appuyer jusqu'à ce que l'appareil s'insère sur les crochets qui se situent le long du bas de la plaque de fi xation.
7. Vérifiez à nouveau que l'appareil est fermement fixée en appliquant une légère pression sur les côtés gauche et droit de l'appareil.

Si la tuyauterie de réfrigérant est déjà intégrée au mur, procédez comme suit:

1. Accrochez le haut de l'appareil intérieure au crochet supérieur de la plaque de fixation.
2. Utilisez un support ou une cale pour caler l'appareil, en vous conservant suffi samment d'espace pour raccorder la tuyauterie de réfrigérant, le câble de signal et le tuyau d'évacuation.
3. Raccordez le tuyau d'évacuation et la tuyauterie de réfrigérant. Reportez-vous à la section Raccordement de la tuyauterie de réfrigérant de ce manuel pour obtenir des instructions.
4. Laissez le point de raccordement de la tuyauterie exposer pour pouvoir procéder au test anti-fuites. Reportez-vous à la section Vérifi cations électriques et recherches de fuites de ce manuel.
5. Une fois le test anti-fuites effectué, enveloppez le point de raccordement d'un ruban isolant.
6. Retirez le support ou la cale qui çalait l'appareil.
7. En appliquant une pression régulière vers le bas, appuyez sur la moitié inférieure de l'unité. Continuez à appuyer jusqu'à ce que l'unité s'insère sur les crochets qui se situent le long du bas de la plaque de fixation.

30° La cale

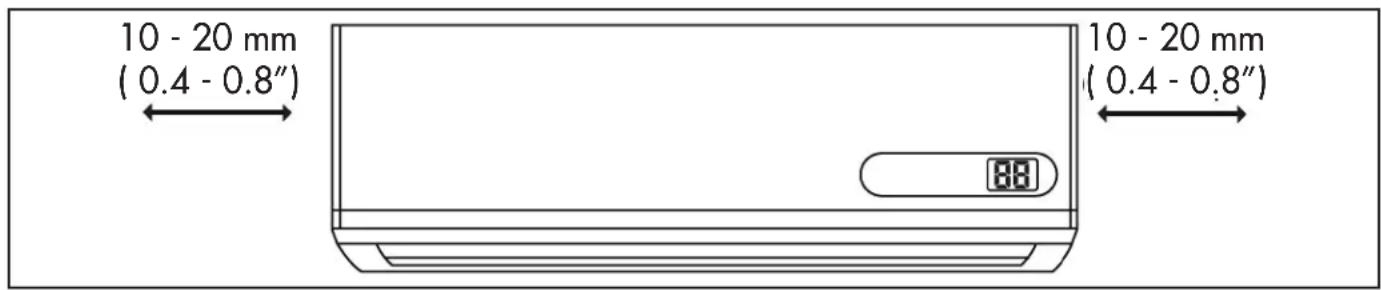

L'emplacement de l'appareil est ajustable

Les crochets de la plaque de montage sont plus petits que les trous situés à l'arrière de l'appareil. L'appareil peut être réglé à gauche ou à droite d'environ 30 à 50 mm (1,25 - 1,95 po) selon le modèle.

10 - 20 mm (0.4 - 0.8") 10 - 20 mm (0.4 - 0.8"

INSTRUCTIONS D'INSTALLATION

INSTALLATION DE L'APPAREIL EXTÉRIEURE

Étape 1 : choix du lieu d'installation

Avant d'installer l'unité extérieure, vous devez choisir un lieu approprié. Les lieux d'installation appropriés respectent les normes suivantes:

• Ils offrent une circulation d'air adéquate et une bonne ventilation.
• Ils sont stables et solides : le lieu d'installation peut supporter le poids de l'unité et ne vibrera pa.
  • Le bruit de l'appareil ne dérangera pas.
• Ces lieux sont protégés contre les longues périodes d'exposition directe au soleil ou aux précipitations.

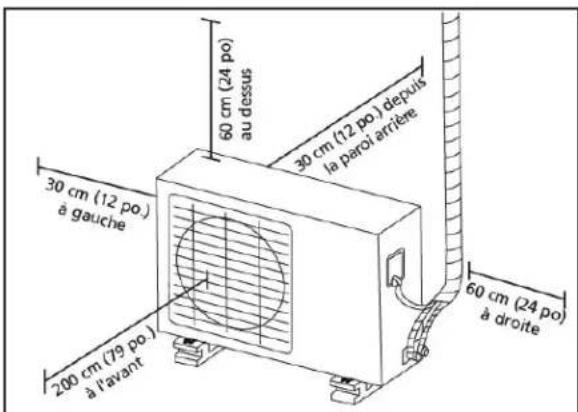

  • L'emplacement doit répondre aux exigences spatiales décrites ci-dessous:

60 cm (24 po) au dessus 30 cm (12 po.) à gauche 30 cm (12 po.) depuis la paroi arrière 200 cm (79 po.) à l'avant 60 cm (24 po) à droite

N'installez pas l'appareil aux endroits suivants:

• à proximité d'un obstacle qui obstruera les entrées et sorties d'air.
• à proximité d'une rue publique, de zones bondées ou de zones où le bruit de l'appareil dérangera d'autres personnes.
• à proximité d'animaux ou de végétaux pour lesquels l'évacuation d'air chaud serait néfaste.
• à proximité d'une source de gaz combustible.
• dans un lieu exposé à une grande quantité de poussière.
• dans un lieu exposé à une quantité excessive d'air salin.

Considérations particulières concernant les conditions climatiques extrêmes

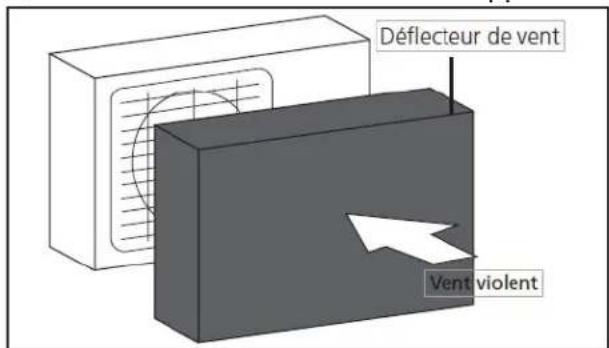

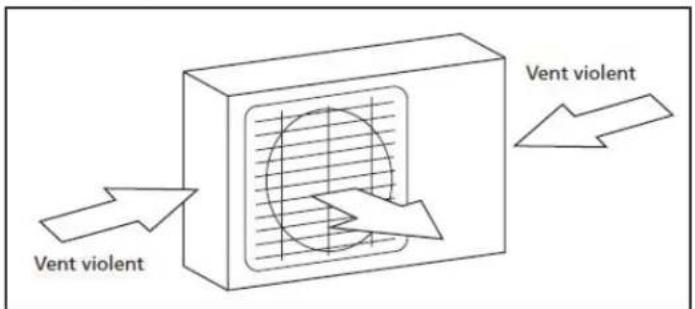

Si l'appareil est exposé à un vent fort, installez l'appareil afi n que le ventilateur de sortie d'air soit à un angle de 90° par rapport à la direction du vent. Si nécessaire, construisez une barrière devant l'appareil pour la protéger contre le vent.

Vent violent Vent violent

Déflecteur de vent Vent violent

Si l'appareil est exposé à de fortes pluies ou à de la neige, construisez un abri au-dessus de l'appareil pour le protéger. Veillez à ne pas obstruer le fl ux d'air autour de l'appareil.

Si l'appareil est exposé à de l'air salé, utilisez un appareil extérieur spécialement conçu pour résister à la corrosion.

INSTRUCTIONS D'INSTALLATION

Étape 2 : installation du raccord d'évacuation

Avant de boulonner l'appareil extérieure en place, vous devez installer le raccord d'évacuation en dessous de l'appareil.

1. Installez le joint d'étanchéité en caoutchouc sur l'extrémité de raccord d'évacuation qui sera reliée à l'appareil extérieure.
2. Insérez le raccord d'évacuation dans le trou de l'entonnoir de la base de l'appareil.
3. Faites pivoter le raccord d'évacuation à 90° jusqu'à ce qu'il s'encliquette en place, face à l'avant de l'appareil.
4. Installez un raccord de tuyau d'évacuation (non fourni) sur le raccord d'évacuation que vous venez d'encliqueter sur l'unité pour rediriger l'eau provenant de l'unité en mode chauffage.

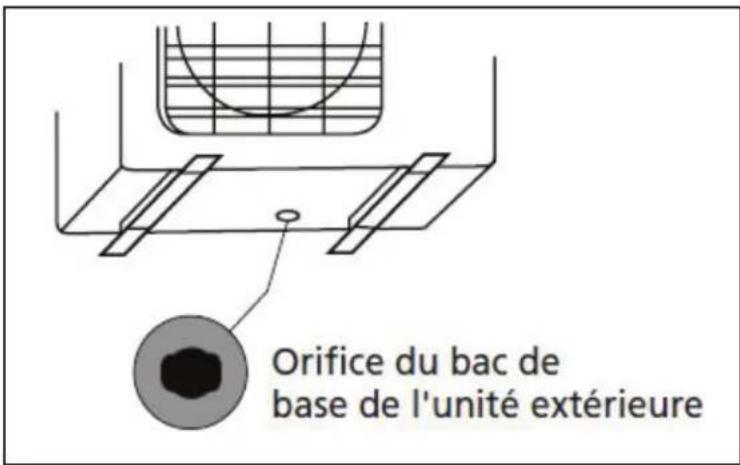

Orifice du bac de base de l'unité extérieure

En cas de climats froids

En cas de climats froids, assurez-vous que le raccord d'évacuation est aussi vertical que possible, ce qui garantira la rapidité d'évacuation de l'eau. Si l'eau est évacuée trop lentement, elle peut geler dans le tuyau et submerger l'appareil.

INSTRUCTIONS D'INSTALLATION

Étape 3 : ancrage de l'appareil extérieure

L'appareil extérieure peut être ancrée au sol ou installée sur un support fi xé au mur.

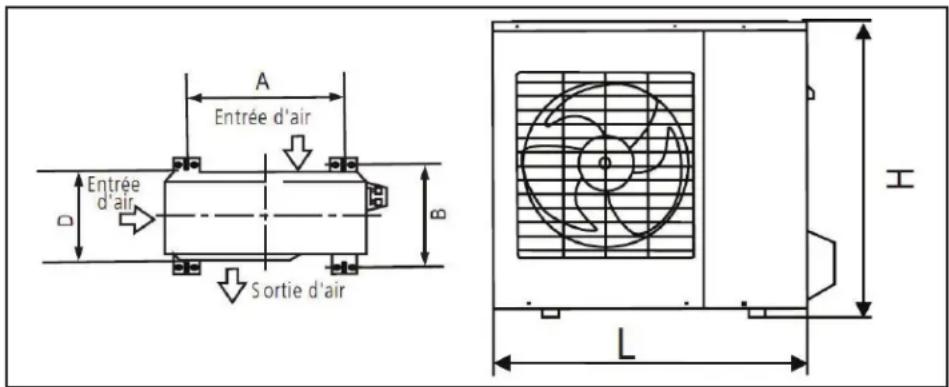

Voici une liste des tailles d'appareils extérieurs et la distance entre leurs pieds de montage. Préparez la base d'installation de l'appareil en fonction des dimensions et des images ci-dessous.

Tableau des dimensions de montage de l'appareil
Numéro de modèle	Dimensions d'appareil (L x H x P)	Distance A(mm / po)	Distance B(mm / po)
DAS120GBHWDB 73	0 x 545 x 285 (28.7" x 21.5" x 11.2") 540 (21.2") 280 (11")
DAS170GBHWDB 90	0 x 700 x 350 (35.4" x 27.6" x 13.8") 630 (24.8") 350 (13.8")
DAS220GBHWDB 90	0 x 700 x 350 (35.4" x 27.6" x 13.8") 630 (24.8") 350 (13.8")

A Entrée d'air D Entrée d'air Sortie d'air B L

AVERTISSEMENT

Lors du forage dans le béton, la protection des yeux doit être portée en tout temps.

Si vous prévoyez d'installer l'unité au sol ou sur une plateforme d'installation en béton, procédez comme suit:

1. Marquez les positions des quatre boulons expanseurs selon les dimensions du tableau dimensions d'installation d'appareil.
2. Prépercez des trous pour les boulons expanseurs.
3. Éliminez la poussière de béton des trous.
4. Placez un écrou à l'extrémité de chaque boulon expanseur.
5. Martelez les boulons expanseurs sur les trous prépercés.
6. Retirez les écrous des boulons expanseurs, puis placez l'unité extérieure sur les boulons.
7. Placez une rondelle sur chaque boulon expanseur, puis remettez les écrous en place.
8. A l'aide d'une clé, serrez chaque écrou jusqu'à ce qu'il le soit suffi samment.

Si vous prévoyez d'installer l'unité sur un support fi xé au mur, procédez comme suit:

1. Marquez les positions des trous du support en vous basant sur les dimensions du tableau dimensions d'installation d'appareil.
2. Prépercez des trous pour les boulons expanseurs.
3. Éliminez la poussière et les débris des trous.
4. Placez une rondelle et un écrou à l'extrémité de chaque boulon expanseur.
5. Faites passer les boulons expanseurs par les trous des supports de fi xation, mettez les supports de fi xation en place puis martelez les boulons expanseurs sur le mur.
6. Vérifi ez què les supports de fi xation sont à niveau.
7. Soulevez délicatement l'appareil et placez ses pieds de fixation sur les supports.
8. Boulonnez fermement l'appareil sur les supports.

Remarque: Pour réduire les vibrations et le bruit d'un appareil monté sur un mur, installez l'appareil avec des joints en caoutchouc.

INSTRUCTIONS D'INSTALLATION

Étape 4 : Connexion du câble de signal et du câble d'alimentation

Le bornier de l'appareil extérieure est protégé par un cache-fi ls électriques. qui se trouve sur le côté de l'appareil. Un schéma de câblage complet est imprimé à l'intérieur du cache-fi ls.

Types de câble:

• Câble d'alimentation intérieur (le cas échéant) : SOW
• Câble d'alimentation extérieur : SOW
• Câble de signal : SOW

AVERTISSEMENT

Tout le câblage doit être effectué conformément au schéma de câblage situé à l'intérieur du couvercle du fi I de l'appareil intérieur. Ne mélangez pas les fi ls en direct et nuls. Ceci est dangereux et peut provoquer un dysfonctionnement de l'appareil.

Superfi cie minimale de section entre le câble d'alimentation et le câble de signal
Intensité nominale de l'appareil (A)	AWG
10 18
13 16
18 14
25 12
30 10

1. Préparez le câble pour le raccordement:

a. À l'aide d'un outil à dénuder, retirez la garniture de caoutchouc des deux extrémités du câble de signal pour faire apparaître environ 40 mm (1.57 pouces) des fi ls qu'elle renferme.
b. Dénudez l'isolation des extrémités des fi ls.
c. À l'aide d'une pince à sertir, sertissez des cosses en U aux extrémités des fi ls.

1. Dévissez le cache-fi ls électriques et retirez-le.
2. Dévissez le serre-câble qui se trouve sous le bornier et placez-le sur le côté.
3. Associez les couleurs/étiquettes des fi ls en vous basant sur les étiquettes du bornier, puis vissez fermement la cosse en U de chaque fi l sur la borne qui lui correspond.
4. Après avoir vérifié que tous les raccordements sont bien en place, formez une boucle avec les fils pour éviter que l'eau de pluie ne submerge les bornes.
5. À l'aide du serre-câble, fi xez le câble sur l'unité. Vissez fermement le serre-câble.
6. Isolez les fi ls inutilisés avec du ruban électrique PVC. Organisez ces fi ls de manière à ce qu'ils ne touchent pas les pièces électriques ou métalliques
7. Remettez le cache-fi ls en place sur le côté de l'unité, puis vissez-le.

Schéma de câblage d'appareil extérieure qui se situe dans le cache-fi ls de cette appareil.

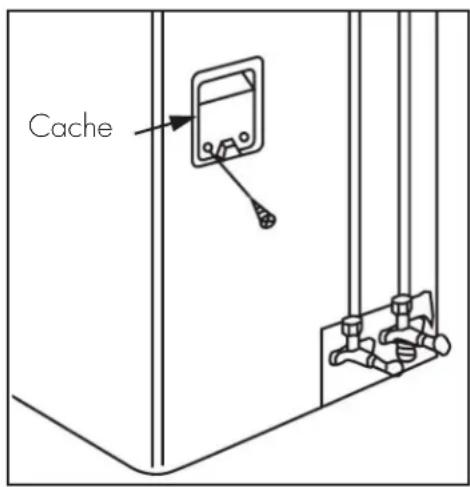

Cache

Remarque: Lorsque vous sertissez les fi ls, assurez-vous de bien distinguer le fi l sous tension (« L ») des autres fi ls.

INSTRUCTIONS D'INSTALLATION

RACCORDEMENT DE LA TUYAUTERIE DE RÉFRIGÉRANT

La longueur de la tuyauterie de réfrigérant affectera les performances et l'effi cacité énergétique de l'appareil. L'effi cacité nominale est testée sur des unités dont la longueur de conduite est de 5 mètres (16,5 pieds).

INSTRUCTIONS DE RACCORDEMENT – TUYAUTERIE DE RÉFRIGÉRANT

Étape 1 : découpe des conduites

Lorsque vous préparez les conduites de réfrigérant, redoublez de prudence pour les découper et les évaser correctement. Cela garantira l'effi cacité du fonctionnement et minimisera le besoin de maintenance ultérieure.

1. Mesurez la distance séparant l'unité intérieure de l'unité extérieure.
2. À l'aide d'un coupe-tube, découpez une longueur de conduite légèrement plus importante que la distance mesurée.
3. Veillez à découper la conduite en respectant un angle parfait de 90°.

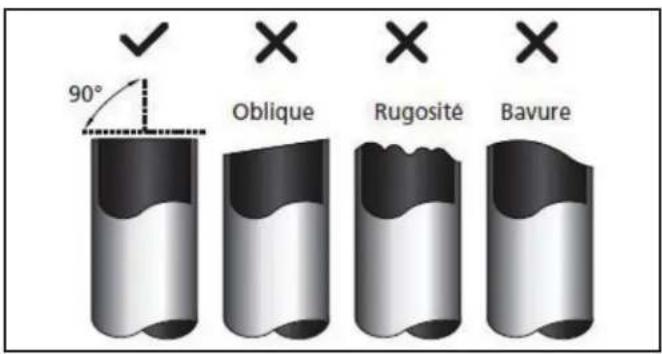

90° Oblique Rugosité Bavure

Remarque: Ne pas endommager, bosse ou déformer le tuyau pendant la coupe. Cela réduira considérablement l'effi cacité de chauffage de l'unité.

Longueur et hauteur de chute maximales de la tuyauterie de réfrigérant par modèle d’unité
Numéro de modèle	Capacité (BTU/h) Max. Longueur (m) Max. Hauteur de chute (m)
DAS120GBHWDB <	5,000 25 (82 feet) 10 (33 feet)
DAS170GBHWDB ≥	5,000 and < 24,000 30 (98.5 feet) 20 (66 feet)
DAS220GBHWDB

Étape 2 : élimination des ébarbures

Les ébarbures peuvent affecter l'étanchéité du joint de raccordement de la tuyauterie de réfrigérant. Elles doivent être totalement éliminées.

1. Maintenez le tuyau incliné vers le bas pour éviter que les bavures ne pénètrent à l'intérieur du tube.
2. À l'aide d'un alésoir ou d'un ébavureur, retirez les bavures de la section du tuyau coupé.

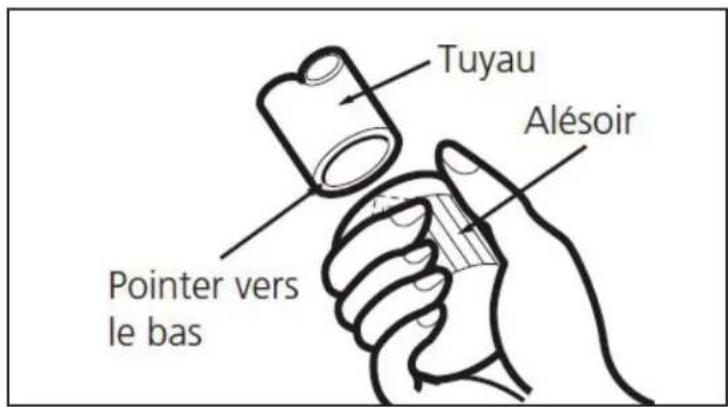

Tuyau Alésoir Pointer vers le bas

INSTRUCTIONS D'INSTALLATION

Étape 3 : évasement des extrémités de conduite

Il est essentiel d'évaser correctement la conduite pour obtenir une étanchéité hermétique.

1. Après avoir ébarbé les rebords du tuyau coupé, scellez ces extrémités avec du ruban PVC pour empêcher tout corps étranger de pénétrer à l'intérieur du tube.
2. Gainez le tube avec un matériau isolant.

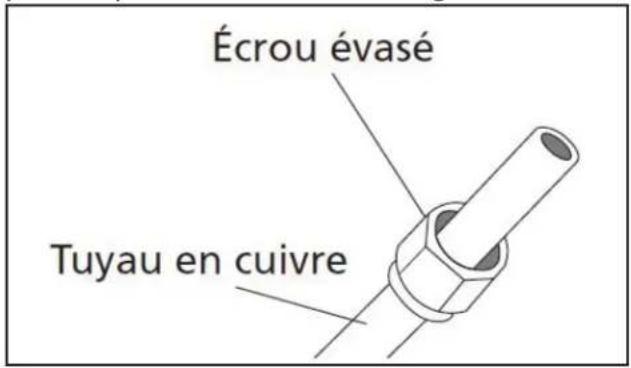

3. Placez des écrous évasés aux deux extrémités de la conduite. Assurez-vous qu'ils sont orientés dans la bonne direction. Vous ne pourrez plus en remettre ou changer leur direction après l'évasement.

Écrou évasé Tuyau en cuivre

1. Retirez le ruban PVC des deux extrémités de la conduite une fois que vous êtes prêt à procéder à l'évasement.

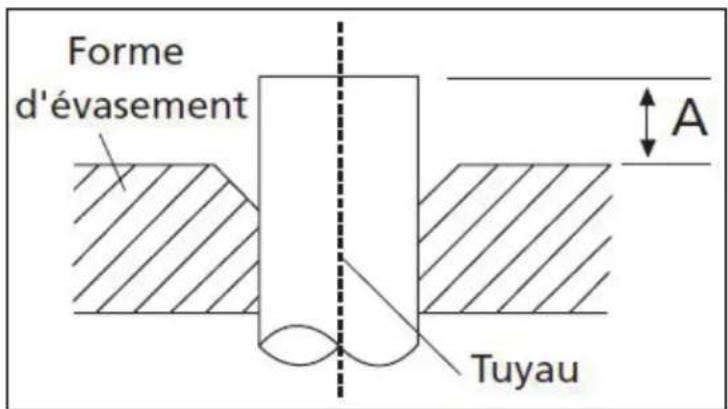

2. Fixez le gabarit d'évasement à l'extrémité du tuyau. L'extrémité de la conduite doit s'étendre au-delà du bord de la forme d'évasement, en respectant les dimensions indiquées dans le tableau ci-dessous.

EXTENSION DE LA TUYAUTERIE AU-DELÀ DE LA FORME D'ÉVASEMENT
Diamètre externe de la conduite (mm)	Dimension A Minimum (mm)	Dimension A Maximum (mm)
∅ 6.35 (∅ 0.25 po) 0.7 (0.0275 po) 1.3 (0.05 po)
∅ 9.52 (∅ 0.375 po) 1.0 (0.04 po) 1.6 (0.063 po)
∅ 12.7 (∅ 0.5 po) 1.0 (0.04 po) 1.8 (0.07 po)
∅ 16 (∅ 0.63 po) 2.0 (0.078 po) 2.2 (0.086 po)

Forme d'évasement A Tuyau

1. Placez l'outil à évaser dans la forme.
2. Tournez le manche de l'outil à évaser dans le sens horaire jusqu'à ce que la conduite soit entièrement évasée.
3. Retirez l'outil à évaser et la forme d'évasement, puis inspectez l'extrémité de la conduite à la recherche de fi ssures et pour vérifi er si l'évasement est régulier.

INSTRUCTIONS D'INSTALLATION

Étape 4 : raccordement des conduites

Lorsque vous raccordez les conduites de réfrigérant, veillez à ne pas employer un couple excessif et à ne pas déformer la tuyauterie de quelque manière que ce soit. Vous devez d'abord raccorder la conduite basse pression, puis la conduite haute pression.

Remarque: Lorsque vous coudez la tuyauterie de raccordement pour réfrigérant, le rayon minimal du coude est de 10 cm.

Rayon ≥ 10cm (4 po.)

INSTRUCTIONS DE RACCORDEMENT DE LA TUYAUTERIE À L'APPAREIL INTÉRIEURE

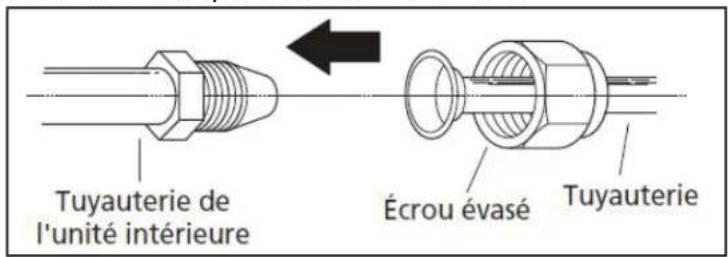

1. Alignez le centre des deux conduites que vous allez raccorder.

Tuyauterie de l'unité intérieure Écrou évasé Tuyauterie

1. Şerrez l'écrou évasé aussi fermement que possible à la main.

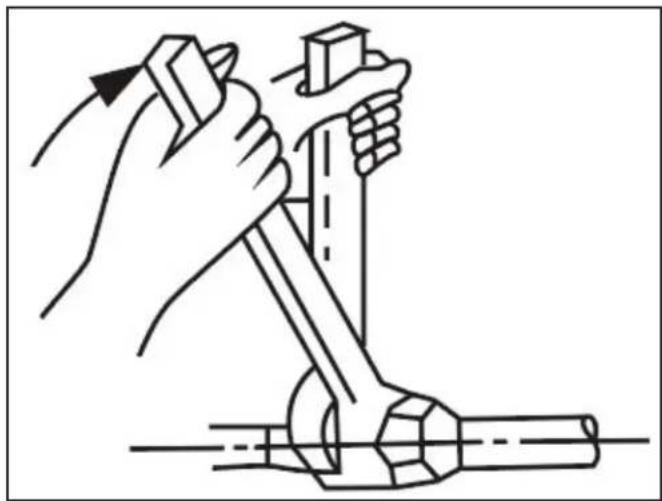

2. À l'aide d'une tricoise, serrez l'écrou sur là tubulure de l'unité.
3. Tout en serrant fermement l'écrou et la tubulure de l'unité, utilisez une clé dynamométrique pour serrer l'écrou évasé en respectant les valeurs de couple du tableau Exigences de couple qui figure ci-dessous. Desserrez légèrement l'écrou évasé, puis resserrez-le.

Une force excessive pourrait briser l'écrou ou endommager la tuyauterie de réfrigérant. Vous ne devez pas dépasser les exigences de couple indiquées dans le tableau ci-dessus.

EXIGENCES DE COUPLE
Diamètre externe de la conduite (mm) Couple de serrage (N•cm)
∅ 6 / ∅ 6.35 15 ~ 25
∅ 9 / ∅ 9.52 35 ~ 40
∅ 12 / ∅ 12.7 45 ~ 60
∅ 15.88 73 ~ 78
∅ 19.05 75 ~ 80

INSTRUCTIONS D'INSTALLATION

INSTRUCTIONS DE RACCORDEMENT DE LA TUYAUTERIE À L'APPAREIL EXTÉRIEURE

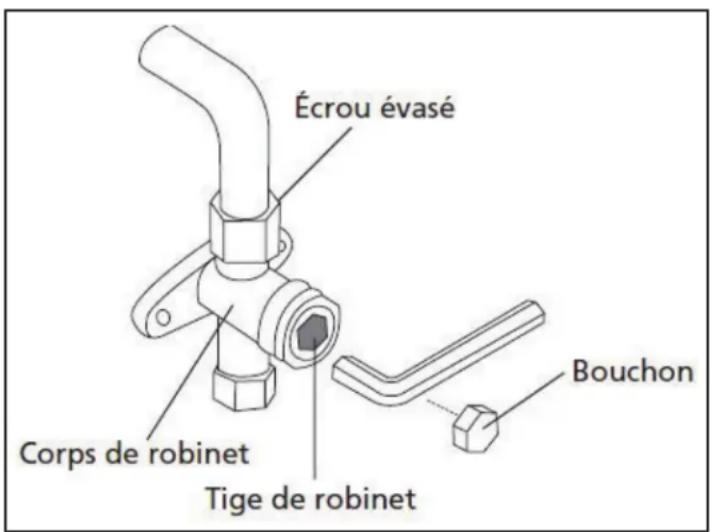

1. Dévissez le couvercle de la vanne à presse-étoupe qui se trouve sur le côté de l'appareil extérieure.
2. Retirez les capuchons de protection des extrémités des vannes.
3. Alignez l'extrémité évasée de chacune des conduites avec chacune des vannes, puis serrez l'écrou évasé aussi fermement que possible à la main.

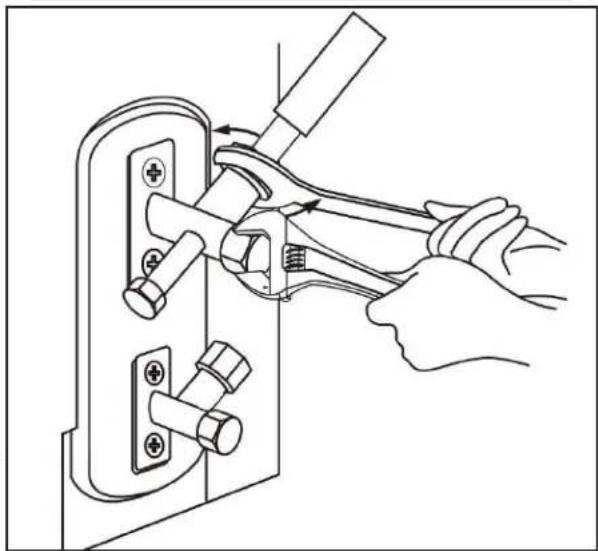

4. À l'aide d'une tricoise, serrez le corps de la vanne. Ne serrez pas l'écrou étanchéifi ant la vanne de service.
5. Tout en serrant fermement le corps de la vanne, utilisez une clé dynamométrique pour serrer l'écrou évasé en respectant les valeurs de couple appropriées.
6. Desserrez légèrement l'écrou évasé, puis resserrez-le.
7. Répétez les étapes 3 à 6 pour la conduite restante.

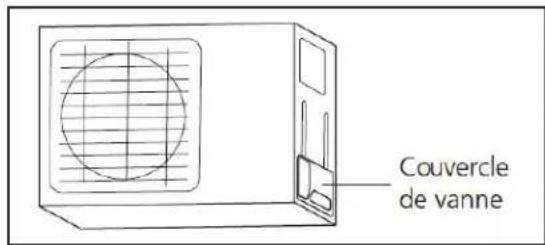

Couvercle de vanne

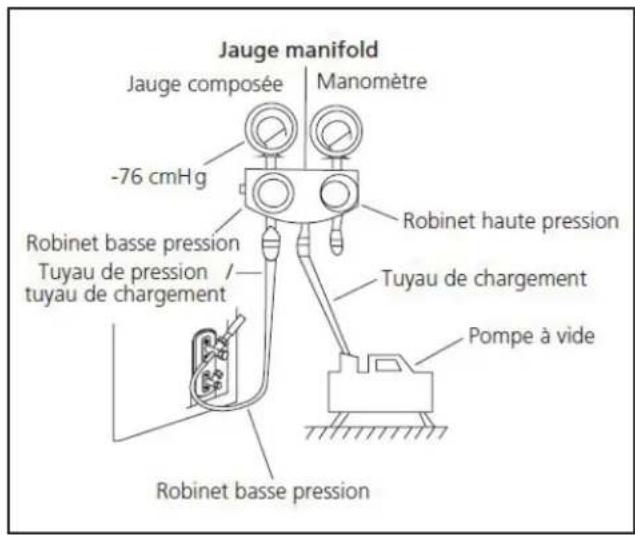

Préparations et précautions

Si de l'air ou un matériau étranger est présent dans le circuit de réfrigérant, cela peut entraîner une pression anormale dans les conduites, qui à son tour peut endommager le climatiseur, réduire son effi cacité et occasionner des blessures. Utilisez une pompe à vide et un manomètre pour purger le circuit de réfrigérant. Vous éliminerez ainsi les gaz non condensables et l'humidité du système.

La purge doit être effectuée dès la première installation et lorsque l'unité est déplacée.

Avant de procéder à la purge:

• Effectuez une vérification pour vous assurer que la conduite basse pression et que la conduite haute pression qui relient l'unité intérieure et l'unité extérieure sont toutes deux correctement.
• Effectuez une vérifi cation pour vous assurer que tout le câblage est correctement connecté.

Instructions pour la purge

Avant d'utiliser une pompe à vide et un manomètre, lisez leurs modes d'emploi pour vous familiariser avec la méthode d'utilisation appropriée.

Jauge manifold Jauge composée Manomètre -76 cmHg Robinet basse pression Tuyau de pression / tuyau de chargement Robinet haute pression Tuyau de chargement Pompe à vide Robinet basse pression

INSTRUCTIONS D'INSTALLATION

Instructions pour la purge

1. Raccordez le tuyau de chargement du manomètre à l'orifi ce de service de la vanne basse pression de l'unité extérieure.
2. Raccordez un autre tuyau de chargement du manomètre à la pompe à vide.
3. Ouvrez le côté basse pression du manomètre. Laissez le côté haute pression fermé.
4. Allumez la pompe à vide pour purger le système.
5. Faites-la fonctionner pendant au moins 15 minutes, ou jusqu'à ce que le compteur combiné affiche -76 cmHG (-105 kPa).
6. Fermez le côté Basse pression du manomètre, puis éteignez la pompe à vide.
7. Patientez 5 minutes, puis vérifi ez que la pression du système est bien restée inchangée.
8. Si la pression du système a changé, reportezvous à la section Recherche de fuites de gaz pour obtenir des informations sur la méthode de recherche des fuites. Si la pression du système n'a pas changé, dévissez le capuchon de la vanne à presse-étoupe (vanne haute pression).
9. Insérez une clé hexagonale dans la vanne à presse-étoupe (vanne haute pression) et ouvrez la vanne en tournant la clé d'un quart de tour dans le sens antihoraire. Écoutez pour entendre si des gaz sortent du système, puis refermez la vanne après 5 secondes.
10. Observez le manomètre pendant une minute pour vous assurer que la pression du système n'a pas changé. Le manomètre devrait affi cher une pression légèrement plus élevée que la pression atmosphérique.
11. Retirez le tuyau de chargement de l'orifi ce de service.
12. À l'aide d'une clé hexagonale, ouvrez complètement les deux vannes : la vanne basse pression et la vanne haute pression..
13. Serrez à la main les capuchons de la totalité des trois vannes (la vanne de service, la vanne basse pression et la vanne haute pression). Si nécessaire, vous pouvez les serrer davantage à l'aide d'une clé dynamométrique.

Écrou évasé Corps de robinet Tige de robinet Bouchon

AVERTISSEMENT

NE MÉLANGEZ PAS PLUSIEURS TYPES DE RÉFRIGÉRANT

INSTRUCTIONS D'INSTALLATION

Remarque: La vanne ouverte se dégage doucement. Lorsque vous ouvrez les tiges de la soupape, tournez la clé hexagonale jusqu'à ce qu'elle frappe le bouchon. N'essayez pas de forcer la vanne à ouvrir davantage.

Remarque: Certains systèmes nécessitent une charge supplémentaire en fonction des longueurs de tuyau. La longueur standard du tuyau varie selon les réglementations locales. Par exemple, en Amérique du Nord, la longueur standard de la conduite est de 7,5 m (25 pieds). Dans d'autres domaines, la longueur standard du tube est de 5 m (16 pieds). Le réfrigérant supplémentaire à charger peut être calculé en utilisant la formule ci-dessous.

Réfrigérant supplémentairepar longueur de conduite
Longueur de la tuyauterie de raccordement (m)	Méthode de purge de l'air	Réfrigérant supplémentaire
< Longueur de tuyau standard	Pompe à vide	N/A
> Longueur de tuyau standard	Pompe à vide	Côté liquide: ∅ 6,35 (∅ 0,25 po)R410a:(Longueur de tuyau - LS) x 20g/m(Longueur de tuyau - LS) x 0.21oZ/ft	Côté liquide: ∅ 9,52 (∅ 0,375 po)R410a:(Longueur de tuyau - LS) x 30g/m(Longueur de tuyau - LS) x 0.32oZ/ft

LS = Longueur Standard

INSTRUCTIONS D'INSTALLATION

RECHERCHES DE FUITES ÉLECTRIQUES ET DE FUITES DE GAZ

Vérifi cations de sécurité électrique

Après l'installation, vérifi ez que tout le câblage est installé conformément aux réglementations locales et nationales, ainsi qu'au manuel d'installation.

Vérifi ez la mise à la terre

Évaluez visuellement la résistance de la mise à la terre et mesurez-la avec un testeur de résistance de la mise à la terre. La résistance de mise à la terre doit être inférieure à 4.

Recherche de fuite électrique

Pendant le test, utilisez une électrode et un multimètre pour effectuer un test complet de fuite électrique.

Si vous détectez une fuite électrique, éteignez immédiatement l'unité et contactez un électricien habilité à la détection et à la résolution des fuites électriques.

AVERTISSEMENT

TOUT LE CÂBLÂGE DOIT ÊTRE CONFORME AUX CODES ÉLECTRIQUES LOCAUX ET NATIONAUX ; IL DOIT EN OUTRE ÊTRE, INSTALLÉ PAR UN ÉLECTRICIEN HABILITÉ.

Recherche des fuites de gaz

Deux méthodes différentes permettent de rechercher les fuites de gaz.

Méthode à l'eau savonneuse

À l'aide d'une brosse douce, appliquez de l'eau savonneuse ou du détergent liquide sur tous les points de raccordement de l'unité intérieure et de l'unité extérieure. La présence de bulles indique qu'il y a une fuite.

Méthode avec détecteur de fuite

Si vous utilisez un détecteur de fuite, à son mode d'emploi pour obtenir les instructions d'utilisation appropriées.

Remarque: Après avoir vérifi é qu'il n'y aucune fuite au niveau d'aucun des points de raccordement des conduites, remettez le couvercle de la vanne de l'unité extérieure en place.

INSTRUCTIONS D'INSTALLATION

EXÉCUTER LE TEST

Avant la série de tests, vérifi ez que le système électrique de l'unité est sécurisé et qu'il fonctionne correctement. Vérifi ez tous les raccordements à écrou évasé et assurez-vous que le système ne présente aucune fuite. Vérifi ez que les vannes de gaz et de liquide (haute pression et basse pression) sont entièrement ouvertes.

Instructions pour la série de tests

1. Branchez l'unité pour qu'elle soit alimentée.
2. Appuyez sur le bouton'ON/OFF (Marche/arrêt) de la télécommande pour l'allumer.
3. Appuyez sur le bouton MODE (Mode) pour faire défi ler les fonctions suivantes, une à une:

• COOL (REFROIDISSEMENT) : choisissez la température la plus faible possible
- HEAT (CHAUFFAGE) : sélectionnez la température la plus élevée possible

1. Laissez chacune des fonctions s'exécuter pendant 5 minutes, puis effectuez les vérifications suivantes:

• Aucune fuite électrique
• L'unité est correctement reliée à la terre
- Toutes les bornes électriques sont correctement recouvertes
- L'unité intérieure et l'unité extérieure sont solidement installées
- Aucun des points de raccordement des conduites ne fuit
• L'eau s'écoule correctement du tuyau d'évacuation
- Toute la tuyauterie est correctement isolée
- La fonction REFROIDISSEMENT de l'unité s'exécute correctement
- La fonction CHAUFFAGE de l'unité s'exécute correctement
- Les aérateurs à lames de l'unité intérieure tournent correctement
• L'unité intérieure réagit à la télécommande

IMPORTANT: La pression du circuit de réfrigération augmentera lors de cette opération. Cette opération peut permettre de découvrir des fuites qui n'avaient pas été détectées lors de votre recherche initiale de fuite. Au cours de la série de tests, prenez le temps de revérifi er tous les points de raccordement des conduites de réfrigérant pour vous assurer qu'ils ne fuient pas.

1. Une fois que vous aurez terminé la série de tests avec succès, utiliser la télécommande, rétablissez la température de fonctionnement normale de l'appareil. À l'aide d'un ruban isolant, enveloppez les raccordements de conduites de réfrigérant que vous avez laissés à nu lors du processus d'installation de l'appareil.

Test exécuté en basse température

Si la température ambiante est inférieure à 17°C (63°F), vous ne pouvez pas utiliser la télécommande pour activer la fonction REFROIDISSEMENT. Dans un tel cas, vous pouvez utiliser le bouton MANUAL CONTROL (CONTRÔLE MANUEL) pour tester la fonction REFROIDISSEMENT.

1. Soulevez le panneau avant de l'unité intérieure, puis levez-le jusqu'à ce qu'il s'encliquette en place.
2. Le bouton MANUAL CONTROL (CONTROLE MÁNUEL) se situe du côté droit de l'unité. Appuyez deux fois dessus pour sélectionner la fonction COOL (REFROIDISSEMENT).
3. Effectuez la série de tests comme habituellement.

Lignes directrices pour l'élimination

Cet appareil contient du réfrigérant et d'autres matériaux potentiellement dangereux. Lorsque vous mettez cet appareil au rebut, la loi exige que vous preniez des mesures particulières pour la collecte et le traitement des déchets. Ne mettez pas ce produit au rebut comme s'il s'agissait de déchets ménagers ou de déchets municipaux non triés.

GARANTIE LIMITÉE DE L'APPAREIL

Cet appareil de qualité est garanti exempt de tout vice de matière première et de fabrication, s'il est utilisé dans les conditions normales recommandées par le fabricant.

Cette garantie n'est offerte qu'à l'acheteur initial de l'appareil vendu par Danby Products Limited (Canada) ou Danby Products Inc. (E.- U.A.) (ci-après « Danby ») ou par l'un des ses distributeurs agréés et elle ne peut être transférée.

CONDITIONS

Les pièces en plastique sont garanties pendant trente (30) jours seulement à partir de la date de l'achat, sans aucune prolongation prévue.

Premiers 24 mois

Pendant les premiers vingt quatre (24) mois, toutes les pièces fonctionnelles de ce produit qui s'avèrent défectueuses seront réparées ou remplacées, selon le choix du garant, sans frais à l'acheteur INITIAL.

Aucune partie de la garantie ne prévoit implicitement que le fabricant sera tenu responsable des dommages subis par les aliments ou d'autres types de contenu, qu'ils soient causés par la défectuosité de l'appareil ou par son usage adéquat ou inadéquat.

EXCLUSIONS

En vertu de la présente, il n'existe aucune autre garantie, condition ou représentation, qu'elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par Danby ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou règlement semblables. En vertu de la présente, Danby ne peut être tenue responsable en cas de blessures corporelles ou des dégâts matériels, y compris à l'appareil, quelle qu'en soit les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l'appareil. En achetant l'appareil, l'acheteur accepte de mettre à couvert et de dégager Danby de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.

CONDITIONS GÉNÉRALES

La garantie ou assurance ci-dessus ne s'applique pas si les dégâts ou réparations sont dus aux cas suivants:

1) Panne de courant.
2) Dommage subis pendant le transport ou le déplacement de l'appareil.
3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects).
4) Accident, modification, emploi abusif ou incorrect de l'appareil tel qu'une circulation d'air inadéquate dans la pièce ou des conditions de fonctionnement anormales (température extrêmement élevée ou basse).
5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel).
6) Incendie, dommages causés par l'eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.).
7) Visites d'un technicien pour expliquer le fonctionnement de l'appareil au propriétaire.
8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non conçu à cet effet).

Une preuve d'achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu.
