Marca	Bimar
Modelo	VS58
Tipo de producto	Ventilador de sobremesa o de pared
Número de velocidades	3 (mínimo, intermedio, máximo)
Ajuste de dirección	Manual inclinando la rejilla (arriba/abajo)
Alimentación	Red eléctrica (toma de corriente con conexión a tierra)
Instalación	Sobre superficie estable y horizontal o fijación a la pared (tornillos y estantes incluidos)
Altura de instalación mural recomendada	Al menos 2 metros sobre el suelo
Zona de seguridad	Distancia mínima de 2 metros de fuentes de calor y líquidos
Protección	Rejilla de protección que impide el acceso a la hélice
Uso previsto	Doméstico, ventilación de habitaciones
Temperatura ambiente máxima	40°C
Mantenimiento	Limpiar con un paño suave ligeramente húmedo; no sumergir
Mantenimiento del motor	Mantener los orificios de ventilación libres de polvo y partículas textiles
Almacenamiento	A resguardo del polvo y la humedad, preferiblemente en el embalaje original
Seguridad niños	No permitir que los niños jueguen con el aparato; limpieza prohibida a niños sin supervisión
Reparabilidad	Llamar a un técnico cualificado; el cable dañado debe ser reemplazado por el fabricante o su agente
Eliminación	No desechar con la basura doméstica; seguir la directiva RAEE 2012/19/UE
Accesorios incluidos	Tornillos y estantes para fijación a la pared

Preguntas frecuentes - VS58 Bimar

¿Cómo limpiar el ventilador VS58 Bimar?

Desconecte siempre el aparato antes de limpiarlo. Utilice un paño suave ligeramente húmedo. Evite productos abrasivos o corrosivos. No sumerja ninguna parte del ventilador en agua u otro líquido.

¿Cómo instalar el ventilador en la pared?

Fije dos estantes a la pared con los tornillos incluidos, a al menos 2 metros sobre el suelo, en una pared de mampostería o material termorresistente. Luego cuelgue el aparato en estos estantes.

¿Cuáles son las velocidades disponibles?

El ventilador ofrece 3 velocidades: 1 (mínimo), 2 (intermedio), 3 (máximo). Seleccione la velocidad deseada con el selector después de enchufar el aparato.

¿Puedo usar un temporizador o programador con este ventilador?

No, no se recomienda usar un temporizador externo o un sistema de control remoto, ya que podría presentar riesgo de incendio si el aparato está cubierto o mal posicionado.

¿Qué hacer si el cable de alimentación está dañado?

No usar el aparato. El cable debe ser reemplazado por el fabricante, su servicio postventa o una persona con cualificación similar para evitar cualquier peligro.

¿Pueden los niños usar el ventilador?

Este producto puede ser usado por niños mayores de 8 años bajo supervisión. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

¿Cómo ajustar la dirección del flujo de aire?

La dirección del soplado se ajusta manualmente inclinando la rejilla de ventilación hacia arriba o hacia abajo.

¿Qué hacer en caso de avería o mal funcionamiento?

Apague el aparato y desconéctelo. Contacte a personal cualificado para que lo revise. No intente repararlo usted mismo.

¿Dónde no usar el ventilador?

Evite fuentes de calor (llamas, hornillas), contenedores de líquidos (fregaderos), telas (cortinas) y materias volátiles. No lo use en exteriores o en ambientes húmedos.

¿Cómo eliminar el ventilador al final de su vida útil?

No lo deseche con la basura doméstica. Respete la directiva RAEE 2012/19/UE: entréguelo en un centro de reciclaje o devuélvalo al vendedor al comprar un aparato equivalente.

MANUAL DE USUARIO VS58 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET BEDIENUNGSANLEITUNG NOTICE D'INSTRUCTIONS FOLLETO DE INSTRUCCIONES

VENTILATORE ALTA VELOCITA' DA PAVIMENTO E MURO FLOOR AND WALL HIGH SPEED FAN HIGH-SPEED-VENTILATOR ODER MONTAGE AN DER WAND VENTILATEUR HAUTE VITESSE AU SOL ET AU MUR VENTILADOR DE ALTA VELOCIDAD UTILIZABLE EN SUELO Y EN PARED type VS58 (mod. FE-45A)

Este símbolo lo invita a leer atentamente las presentes instrucciones antes del uso del aparato, y eventualmente informar a terceros, si es necesario. Conservar el presente manual para ulteriores consultas. Si en la lectura del presente Manual de Instrucciones de Uso algunas partes resultasen difíciles de comprender o si surgieran dudas, antes de utilizar el producto contactar la empresa a la dirección indicada en la última página.

Este símbolo resalta instrucciones y advertencias para un uso seguro. Advertencias, instalación, uso, limpieza y mantenimiento del aparato pueden presentar leves actualizaciones respecto a este manual; para mayores detalles se aconseja visitar la web www.bimaritaly.it, para consultar el manual actualizado on-line.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico para la ventilación de ambientes internos: no lo use para ningún otro fin. Cualquier otro uso debe considerarse impropio y peligroso. El fabricante no se hace responsable de posibles daños derivados de un uso impropio, erróneo e irresponsable y/o de reparaciones efectuadas por un personal no calificado.

Este aparato está diseñado para ser utilizado en aplicaciones domésticas y análogas, tales como:

• Personal de cocina en tiendas, oficinas y otros entornos de trabajo;
• Casas rurales
• Por los clientes en hoteles, moteles y otros entornos de tipo residencial

• Cama y desayuno tipo ambientes

• No introducir ningún utensilio ni los dedos entre las mallas de la red de protección del ventilador.

• No utilizar el aparato con una temperatura ambiente superior a los 40°C.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales, así como sin experiencia o sin el conocimiento necesario, siempre que se encuentren vigilados o bien después que estas hayan recibido instrucciones correspondientes con el uso seguro del aparato y hayan comprendido los riesgos relacionados con el mismo. Los niños no deben

jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

• El aparato debe ser mantenido fuera del alcance de los niños.
• Atención: cuando se utilizan aparatos eléctricos, es preciso respetar siempre las precauciones de seguridad básicas para evitar los riesgos de incendio, de descargas eléctricas y de lesiones físicas.
• No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional calificado.
• Asegurarse de que el ventilador funciona correctamente: de no ser así, apagar el aparato y hacerlo revisar por personal profesional calificado.
• No desplazar el aparato mientras está funcionando.

- Si el aparato no está en f

- unción, sacar la clavija de la toma de corriente.

- Desconectar siempre el aparato de la toma de corriente antes de ensamblar, desmontar y limpiar el aparato

- No dejar el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).

- No tocar el aparato con las manos o los pies mojados.

- No tirar del cable para desplazar el aparato.

- No tirar del cable de alimentación o del propio aparato para sacar la clavija de la toma de corriente.

- Si el cable de alimentación está estropeado, hacerlo cambiar por el fabricante, por su servicio de asistencia técnica o en todo caso por una persona con una calificación similar a fin de prevenir cualquier riesgo.

- Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección.

- No conecte el aparato a sistemas de control térmico, programador, temporizador u otro dispositivo que pueda encender al aparato de modo automático, evitando de este modo el riesgo de dañar a personas, animales o cosas.

- En caso de avería o de funcionamiento defectuoso, apagar el aparato y hacerlo revisar por personal profesional calificado; una reparación

realizada por personal no calificado puede constituir una fuente de peligro y además anula la garantía.

INSTALACIÓN

• Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos.
• Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica y que la toma esté dotada de una puesta a tierra eficaz. En caso de incompatibilidad entre el enchufe y la clavija del aparato, hacer cambiar el enchufe por otro de un tipo adecuado acudiendo para ello a personal profesional calificado, que comprobará la sección de los cables del enchufe está adaptado a la potencia absorbida por el aparato. En general está desaconsejado el uso de adaptadores o de alargadores; si fuera indispensable, tienen que ser conformes a las normas vigentes de seguridad y su capacidad de amperaje no tiene que ser inferior a la máxima del aparato.
• Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.
• La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.
• No colocar el aparato encima de una repisa y/o cerca de un lavabo o de un recipiente con líquidos (dejar una distancia mínima de 2 metros) para evitar el riesgo de caída dentro del líquido.
• Colocar el ventilador alejado de tejidos (cortinas, etc.) o materiales volátiles que puedan obstruir la rejilla de ventilación; comprobar también que la parte delantera esté libre de materiales volátiles (polvo, etc.).
• Colocar el aparato lejos de toda fuente de calor (por ej. llamas libres, hornillo de gas, etc.).
• La superficie de apoyo tiene que ser estable, no inclinada (ya que el aparato podría volcarse) y lisa.

Instalación de pared

• El ventilador debe ser usado solo cuando está montado en la pared, cuya superficie debe ser plana, sin asperezas, bien estable (en cuanto el artefacto podría volcarse).
• Posicionar el ventilador lejos de fuentes de calor, material inflamable (cortinas, tapicería, etc.), gas inflamable o material explosivo (garrafas, spray).

En la instalación de pared, la pared donde es montado el artefacto debe ser de mampostería y/o material resistente (no de madera o material sintético); respete las siguientes indicaciones para su instalación:

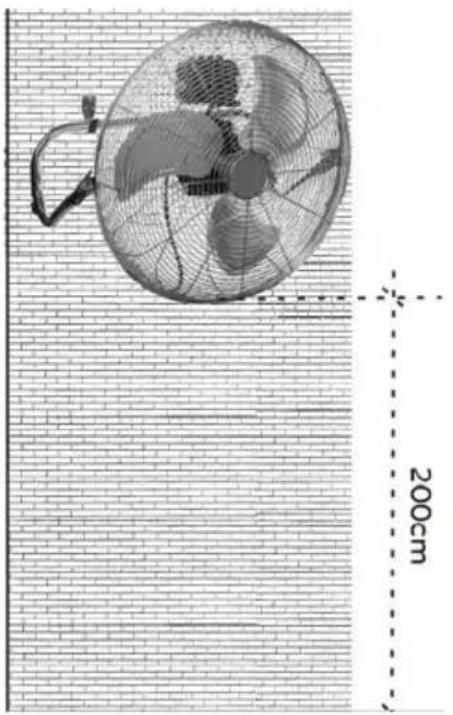

- el artefacto debe ser instalado al menos 2m del suelo (Fig.3)

- Fije a la pared dos abrazaderas, lleve a cabo los orificios, introduzca los tacos y fije las abrazaderas con los tornillos suministrados.

-Cuelgue el aparato en la pared con los dos soportes: al final de la operación, asegúrese de que el ventilador esté firmemente fijo

Instalación portátil

• Colocar el aparato sobre una superficie plana y bien estable.
• Verificar que la zona esté limpia y sin polvo.

USO

Antes de cada uso comprobar que el aparato se encuentre en buen estado, que el cable eléctrico no se encuentre dañado: Si el cable eléctrico está dañado, debe ser sustituido por el fabricante o por el servicio de asistencia técnica o por personal técnico capacitado, en modo de prevenir cualquier tipo de riesgos.

• El ventilador puede dirigir aire hacia arriba o hacia abajo dependiendo de la inclinación: la regulación se produce girando la rejilla.
• Asegúrese de que el interruptor esté en pos. "0", enchufar la clavija en la toma de corriente. Ventilación: seleccionar la velocidad deseada por medio de las teclas correspondientes:

1 – Velocidad mínima 2 – Velocidad intermedia 3 – Velocidad máxima

Para apagar el ventilador, pulsar el botón "0" y sucesivamente desenchufar la clavija de la toma de corriente.

En caso de largos periodos de inactividad, desenchufar la clavija de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de realizar las operaciones normales de limpieza, desenchufar la clavija de la toma de corriente.

• Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección.
• Para la limpieza, utilizar un paño suave ligeramente humedecido; no utilizar productos abrasivos ni corrosivos.
• No sumergir ninguna parte del ventilador en agua u otro líquido: si esto sucediera, no introducir bajo ningún concepto la mano dentro del líquido; lo primero que hay que hacer es desenchufar la clavija de la toma de corriente. Secar cuidadosamente el aparato y

comprobar que todas las partes eléctricas están secas: en caso de duda, acudir a personal profesional calificado.

• Es imprescindible que los orificios de aireación del motor estén libres de polvo y fibras.
• En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.
• Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

DESGUACE

De conformidad con la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (WEEE), el símbolo del contenedor tachado resente en el aparato o en su embalaje indica que el aparato debe eliminarse separado del resto de residuos al final de su vida útil. El usuario, por tanto, deberá entregar el aparato a un centro autorizado de reciclado de equipos eléctricos y electrónicos. Como alternativa, en lugar de encargarse de la eliminación, el usuario podrá entregarlo al distribuidor al comprar un aparato nuevo equivalente. El usuario puede entregar productos electrónicos que midan menos de 25 cm a vendedores de productos electrónicos que tenga un área de ventas mínima de 400 m2 gratuitamente y sin ninguna obligación de compra. Una adecuada recogida selectiva y el siguiente envío del aparato para el reciclaje, el tratamiento y la eliminación ecocompatible, contribuyen a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, y favorecen el reciclaje de los materiales que componen el aparato.

220-240V\~ 50Hz 100W

Prescrizioni relative alle informazioni/Information requirements/Informations/Informationsanforderungen/ Disposiciones relativas a las informaciones
Descrizione/Description/ Description/Beschreibung/ Descripción	Simbolo/Symbol/Symbol/Símbolo	Valore/Value/Valeur/Wert/Valor	Unità/Unit/Unité/Einheit/Símbolo
Portata massima d'aria/Maximum fan flow rate/ Puissance de ventilation maximale/Maximaler Luftdurchsatz des Lüfters/Capacidad máxima de aire	F	122,79	m^3/min
Potenza assorbita del ventilatore/Fan power input/ Puissance d'entrée ventilateur/ Eingangsleistung des Lüfters/Potencia absorbida por el ventilador	P	95,90	W
Valori di esercizio/Service value/ Valeur de fonctionnement/ Betriebswert/ Valores de funcionamiento	SV	1,29	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption/Consommation électrique en veille/Standby-Leistungsverbrauch/ Consumo eléctrico en modalidad “reposo”	PSB	-	W
Livello di potenza sonora del ventilatore/Fan sound power level/ Niveau sonore ventilateur/ Geräuschpegel des Lüfters/ Nivel de potencia acústica del ventilador	LWA	62,32	dB(A)
Velocità massima dell'aria/Maximum air velocity/ Vitesse maximale de l'air/Maximale Luftstromgeschwindigkeit/Velocidad máxima del aire	c	4,26	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value/ Valeur standard de fonctionnement/Messnorm für Betriebswert/ Normativas de medición para valores de funcionamiento	Regolamento/Commission Regulation/Valeur standard de fonctionnement /Kommissionsvorschrift / Reglamento: (UE)n.206/2012

Via G.Amendola, 16/18

25019 Sirmione (BS) - ITALY

www.bimaritaly.it

Servizio clienti:
