Tipo de producto	Marco de fijación MultiVision (soporte para televisor)
Modelos compatibles	AB-VL200X (horizontal), AB-VP200X (vertical)
Ancho	1426 mm
Altura	210 mm
Profundidad	1006 mm
Peso (AB-VL200X)	23 kg
Peso (AB-VP200X)	22.2 kg
Peso máximo soportado	50 kg (total pantalla + marco)
Material	Acero
Color	Negro
Fijación a la pared	En pared vertical de hormigón o con montantes (por profesional)
Configuración de pantallas	Hasta 3x3 (9 pantallas) con alineación ajustable
Ajustes	Alineación horizontal y vertical mediante tornillos de ajuste
Accesorios incluidos	4 guías de separación, 4 tornillos M8x32 mm, 3 tornillos de marco M8x100 mm, 3 tuercas, llave, manual
Herramientas necesarias para la instalación	Destornillador de estrella, llave de 8 mm, taladro, nivel
Instalación	Por un instalador calificado obligatorio
Ventilación requerida	20 cm mínimo en los lados, 15 cm en la parte trasera
Alimentación	Ninguna (soporte mecánico)
Mantenimiento y limpieza	Limpiar con un paño seco, no usar un paño húmedo
Seguridad	No colgar, no someter a golpes, usar guantes, desconectar antes de la instalación
Piezas de repuesto y reparabilidad	Guías de separación, tornillos y tuercas – contactar al distribuidor para repuestos

Preguntas frecuentes - ABVL200X LG

¿Este soporte es compatible con todos los televisores LG?

Este marco de fijación MultiVision está diseñado para monitores profesionales. Verifique la compatibilidad consultando el manual técnico o un instalador.

¿Cuál es el peso máximo que puede soportar este marco?

El peso total del marco y las pantallas no debe exceder aproximadamente 50 kg.

¿Puedo instalar este marco yo mismo?

No, la instalación debe ser realizada por un instalador calificado para garantizar la seguridad.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador de estrella (manual o eléctrico), una llave de 8 mm, un taladro y un nivel.

¿Cuántas pantallas puedo fijar con este marco?

El marco permite configurar una matriz de hasta 3x3 (9 pantallas) en modo horizontal o vertical.

¿Cómo alinear las pantallas después de la instalación?

Use los tornillos de alineación horizontal para ajustar la altura y las placas de fijación para una alineación perfecta de las pantallas.

¿Qué precauciones de seguridad debo tomar?

Use guantes, desconecte la alimentación antes de la instalación, no se cuelgue del soporte y verifique la solidez de la pared.

¿Cómo limpiar este soporte?

Use un paño seco para quitar el polvo. Nunca use un paño húmedo para evitar filtraciones de humedad.

¿Puedo obtener piezas de repuesto?

Sí, contacte a su distribuidor LG para pedir guías de separación, tornillos o tuercas específicos.

¿Cuál es la diferencia entre los modelos AB-VL200X y AB-VP200X?

El modelo AB-VL200X está destinado a una instalación en modo horizontal, mientras que el AB-VP200X es para el modo vertical.

MANUAL DE USUARIO ABVL200X LG

Manual del propietario

Soporte de pared MultiVision

Lea la información de seguridad atentamente antes de usar el producto.

AB-VL200X

AB-VP200X

Soporte de pared MultiVision

4 Espaciador de alineación

4 tomillos de fijación de espaciadores de alineación (M8 X 32 mm)

3 tornillos de sujeción de soportes (M8 X 100 mm)

3 tuercas

Manual del propietario

Llave Allen

Precauciones de seguridad

• Si es un instalador profesional, lea atentamente este manual antes de instalar el producto.
• Después de instalar el producto según las instrucciones del manual, asegúrese de que el usuario también lea atentamente el manual.

Después de leer el manual, consérvelo para futuras referencias.

Advertencia

El producto debe ser instalado por un profesional calificado especificado por el distribuidor local.

La instalación del producto sin la participación de un profesional calificado es peligrosa y podría causar lesiones.

Cuando mueva o reubique el producto después de la instalación, comuníquese con un instalador calificado especificado por el distribuidor local.

La instalación o el movimiento del producto deben llevarse a cabo por un profesional calificado. Si una persona no calificada mueve e instala el producto, éste podría causar problemas de seguridad.

Antes de instalar el producto, ordene el cable de alimentación y el cable de señal para evitar daños durante la instalación.

Los cables dañados podrían causar incendios, descargas eléctricas o daños en el producto.

Se debe instalar el producto en un lugar que pueda soportar el peso.

Si el producto se instala en una superficie débil, éste podría caer y causar lesiones.

No cuelgue objetos ni aplique descargas en el producto.

Éste podría caer y causar lesiones.

20 cm 20 cm 15 cm

Cuando los televisores se montan en una pared, la temperatura puede aumentar al punto de causar sobrecalentamiento, lo que puede producir un incendio. Para evitar que el televisor se sobrecaliente, siga las siguientes instrucciones.

Evite una instalación completamente sellada.

Para asegurar que la ventilación sea adecuada, mantenga la parte superior, la parte inferior y los lados del televisor a un mínimo de 20 cm de distancia de la pared. (La parte posterior del televisor debe estar a un mínimo de 15 cm de la pared).

Si no hay espacio suficiente, se necesitará un dispositivo de ventilación externo.

Si instala uno o más televisores uno encima del otro, deberá cerciorarse de utilizar un ventilador. (Por ejemplo, un ventilador de tiro forzado).

PRECAUCIÓN

Siga las instrucciones del manual para instalar el producto.

Si no sigue las instrucciones, el producto podría instalarse de manera incorrecta, lo que podría causar lesiones o daños en el producto.

Antes de instalar el producto, compruebe que la pared tenga la resistencia suficiente para sostener el producto.

La instalación del producto en una pared que no resiste el peso podría causar problemas de seguridad.

No limpie el producto con toallas húmedas y no use un calefactor o un humidificador debajo del producto.

La humedad que se filtra al producto, incluida la que proviene del vapor y calor, podría causar incendios, descargas eléctricas o daños en el producto.

Asegúrese de desconectar el cable de alimentación del tomacorriente antes de instalar el producto.

De lo contrario, podría causar descargas eléctricas o un incendio.

Para instalar o ajustar la altura del producto se necesitan dos o más personas.

Si trata de instalar o mover el producto usted solo, éste podría caer y causar lesiones o daños en el producto.

Mantenga el producto lejos de aspersores, sensores de aspersores, cables de alta tensión y fuentes de alimentación. No instale el producto en una ubicación donde es probable que se produzcan vibraciones o sacudidas.

Use guantes de trabajo cuando instale el producto. No use las manos sin protección.

De lo contrario, podría sufrir lesiones.

Método de transporte para protección del panel

Si desea levantar o trasladar el monitor, lea las instrucciones a continuación para no rayar o dañar el aparato, y para transportarlo de forma segura, independientemente del tamaño o del tipo de aparato.

PRECAUCIÓN

• No toque la pantalla. De lo contrario, podría dañarla.
• Se recomienda trasladar el monitor en la caja o la cubierta de embalaje en el que lo recibió al comprarlo.
• Antes de mover o levantar el monitor, desconecte el cable de alimentación y el resto de los cables.
• Sostenga con firmeza la parte superior e inferior del marco del monitor. Asegúrese de no sostenerlo por la parte transparente, por el parlante o por el área de rejillas de los parlantes.

tes.

• Al transportar el monitor, no lo sacuda ni lo someta a vibraciones excesivas.
• Al transportar el monitor, manténgalo en posición vertical, nunca lo apoye sobre uno de los costados, ni lo incline hacia la derecha o la izquierda.
• Al transportar el monitor con las manos, sosténgalo como se muestra en esta ilustración.
• Cuando el producto es llevado en posición vertical, dos personas deben llevarlo sosteniendo la parte inferior y superior del frente y cuando se baje el producto, hágalo con cuidado de no tocar el panel.

- Cuando el producto es llevado en posición horizontal, dos personas deben llevarlo sosteniendo la parte inferior trasera y cuando se baje el producto, se debe hacer con cuidado de no tocar el panel.

Método de almacenamiento para protección del panel

Panel Cojín

Si se necesita instalar el producto en posición vertical, sostenga ambos lados del producto e inclínelo hacia atrás con cuidado de que el panel no toque el piso. (Es posible fijar el aparato en posición vertical con el marco externo)

Al apoyar el producto, coloque un cojín en una superficie plana y coloque el producto encima con el panel hacia abajo.

Si el producto se inclina hacia el lado del panel, la parte inferior del panel podría dañarse.

Si el producto se inclina hacia el borde del panel, el borde del panel podría dañarse.

NOTA

- Manipule el producto con cuidado. Los impactos pueden dañar el producto.

La figura muestra una instalación horizontal; no obstante, el procedimiento es idéntico al de la instalación vertical

Antes de la instalación

* No use este producto para ningún otro propósito que no sea la instalación del monitor al muro.
* Tenga cuidado cuando instale y use el soporte para evitar daños en el producto y generar peligros en la seguridad.
* Si las instrucciones en el manual no son claras, detenga la instalación y comuníquese con el centro de servicios.
Si aún experimenta problemas con las instrucciones después de comunicarse con el centro, busque a un profesional para que realice la instalación del producto.
* Una persona con experiencia en los campos de la mecánica y arquitectura no tendría dificultades para comprender este manual e instalar el producto, incluso si no son profesionales.
* Cuando instale el soporte en una pared de hormigón o en cualquier otra pared que tenga la resistencia especificada en el manual, puede retirar el soporte de separación estándar para el montante de pared y luego siga las instrucciones para instalar el soporte, a fin de facilitar la instalación.
* Solo instale el soporte en paredes verticales. No instale el soporte en una pared con algún ángulo de inclinación que exceda el rango estándar o en el cielo raso. LG Electronics no es responsable por los problemas que se produzcan debido a la instalación del producto en una pared inclinada o en el cielo raso.
* Revise los accesorios incluidos con el producto antes de la instalación. LG Electronics no es responsable por daños o pérdidas de accesorios después de que el paquete ha sido abierto.
* Asegúrese de mantener los accesorios fuera del alcance de los niños para evitar accidentes, tales como asfixia causada por tragar piezas pequeñas.
* Asegúrese de que los tomillos estén bien apretados. Aplicar fuerza excesiva en los tomillos podría afectar el rendimiento o la resistencia del producto, o dañarlo.
* Asegúrese de que el monitor que instalará no sobrepase la carga de tensión especificada y de que no se aplique fuerza externa.
* Para evitar accidentes, tenga cuidado cuando manipule herramientas durante la instalación del producto.

Destornillador Phillips (manual o eléctrico)/llave inglesa de 8 mm/taladro/medidor de nivel

Instalación

1

Montaje del soporte MultiVision

Instale los soportes con dos tornillos y tuercas de sujeción de soportes (M8 x 100 mm). El procedimiento está basado en una instalación de 2X2.

Tuerca Tornillo de sujeción para soportes (M8 x 100 mm)

PRECAUCIÓN

- Para evitar colocar el soporte al revés, ponga atención a la dirección de las flechas que aparecen en la figura anterior.

2

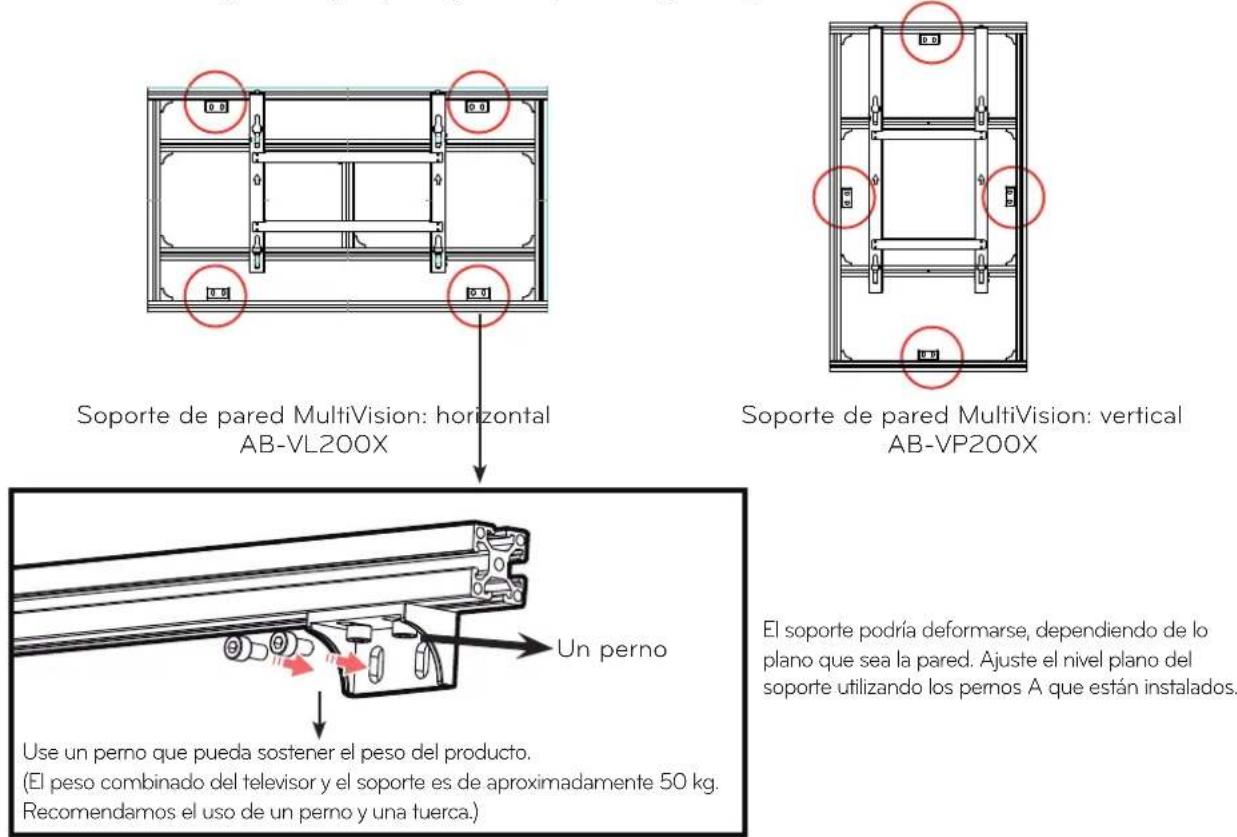

Comprobación del lugar en que se fijan los soportes

Consulte la siguiente figura para fijar los soportes según el tipo.

3

Instalación de los espaciadores de alineación

Si los tornillos no están completamente apretados cuando fije los espaciadores de alineación, revise la longitud de los tornillos y consulte el manual de servicio técnico.

4 tornillos de fijación de espaciadora

Espaciador de alineación

Fije los espaciadores de alineación y los tornillos de los espaciadores de alineación en el orden que se muestra en la imagen.

Acueste el televisor y fije los espaciadores de alineación al televisor con los tornillos.

• Coloque el producto en una mesa con la pantalla hacia abajo. Asegúrese de colocarlo sobre un paño suave o en un cojín en la superficie plana para proteger la pantalla.
• Apriete el tornillo hasta que el televisor, el espaciador de alineación y el tomillo se unan y queden asegurados.
• Use un destornillador Philips (manual o eléctrico) para apretar los tornillos.

4

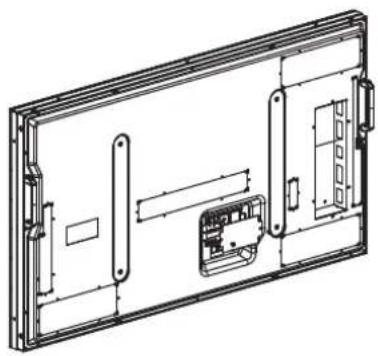

Configuración del interruptor dip

Instalación del producto y el soporte

- Se necesitan dos o más personas para instalar el producto.

producto.

Ubique el producto ensamblado con los espaciadores de alineación, como indica la flecha.
- Revise la instalación para asegurarse de que el producto esté bien asegurado.

6

Conexión de los cables

• Se recomienda ordenar y ubicar los cables mediante el soporte antes de instalar el producto.
• Para obtener mayor información sobre cómo conectar los cables, consulte el manual del propietario del producto.

Ajuste de la instalación

El procedimiento está basado en una instalación de 3X3.

Orden de ajuste de la instalación: 8 → 5 → 2, 7 → 4 → 1, 9 → 6 → 3

3	2	1
6	5	4
9	8	7

1. Monte el televisor 8, luego suelte los tornillos de alineación horizontal para bajar el televisor aproximadamente 30 mm.

(Precaución: de lo contrario, cuando monte el televisor 5, los televisores podrían chocar y dañarse.)

Cuando baje el televisor, use los tornillos de alineación horizontal para alinear el televisor horizontalmente. Apriete los tornillos de la derecha/izquierda.

Suelte el tornillo para bajar el televisor.

(Suelte suavemente los tornillos de la derecha e izquierda uno a la vez.)

Apriete los tornillos para fijar la alineación hacia la izquierda y la derecha.

1. Monte el televisor 5, luego quite la cubierta de protección del módulo del televisor 8 y 5.

5 Quite la cubierta de protección del módulo. (La cubierta de protección está instalada en los cuatro lados. Quite solo la cubierta de los lados donde se juntan los televisores.) 8 Inserte los pasadores guía de la forma que se muestra en la siguiente fi gura.

1. Suelte los tornillos de alineación horizontal del soporte 5, luego instale los televisores 5 al 8.

(Precaución: suelte los tornillos de alineación de la derecha e izquierda con cuidado y uno a la vez para evitar que el televisor se incline y se dañe)

Ajuste la alineación hacia la derecha e izquierda del televisor 5 utilizando los tornillos de fijación de la derecha/izquierda.
        C["Tope"]
        D["Suel (Sue)"]
    end
    subgraph Section2
        E["Tope"]
        F["Suel"]
        G["Sue"]
    end

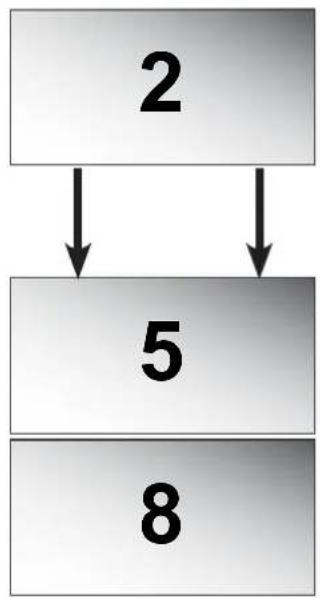

Empuje el televisor superior hacia el televisor inferior hasta que el tope toque levemente al televisor inferior. Si empuja el producto con fuerza podría dañarlo.

Apriete los tomillos para fijar la alineación hacia la izquierda y la derecha.

PRECAUCIÓN

- Suelte los tornillos de alineación derecho e izquierdo lentamente, uno a la vez. De lo contrario, el televisor podría inclinarse, lo que podría causar daños a éste.

- Monte el televisor 2 de la misma manera en que montó el televisor 5.

1. Monte el televisor 2, luego quite la cubierta de protección del módulo que hay entre el televisor 5 y 2.

2 5 8 Quite la cubierta de protección del módulo. (La cubierta de protección está instalada en los cuatro lados. Quite solo la cubierta de los lados donde se juntan los televisores.) Inserte los pasadores guía de la forma que se muestra en la siguiente fi gura.

1. Suelte los tornillos de alineación horizontal del soporte 2, luego instale los televisores 2 al 5.

(Precaución: suelte los tornillos de alineación de la derecha e izquierda con cuidado y uno a la vez para evitar que el televisor se incline y se dañe)

Fije la alineación hacia la derecha e izquierda del televisor 2 utilizando los tornillos de fijación de la derecha/izquierda.

Suelte el tornillo para bajar el televisor.

(Suelte suavemente los tornillos de la derecha e izquierda uno a la vez.)

Apriete los tornillos para fijar la alineación hacia la izquierda y la derecha.

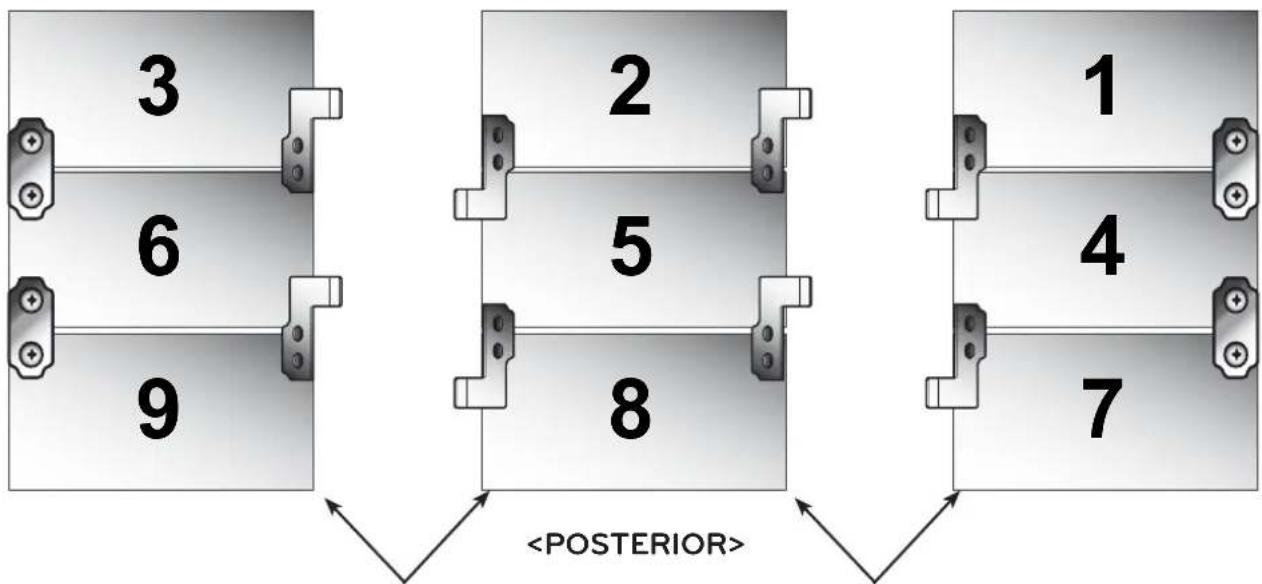

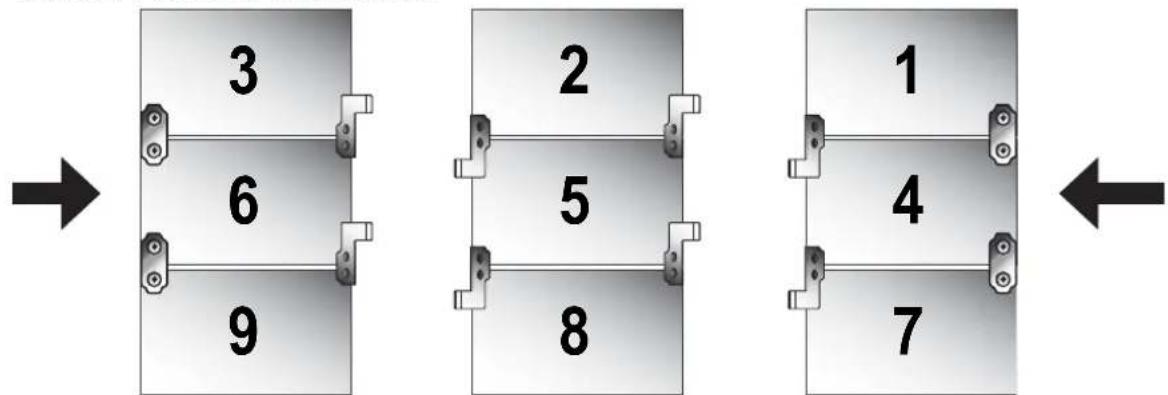

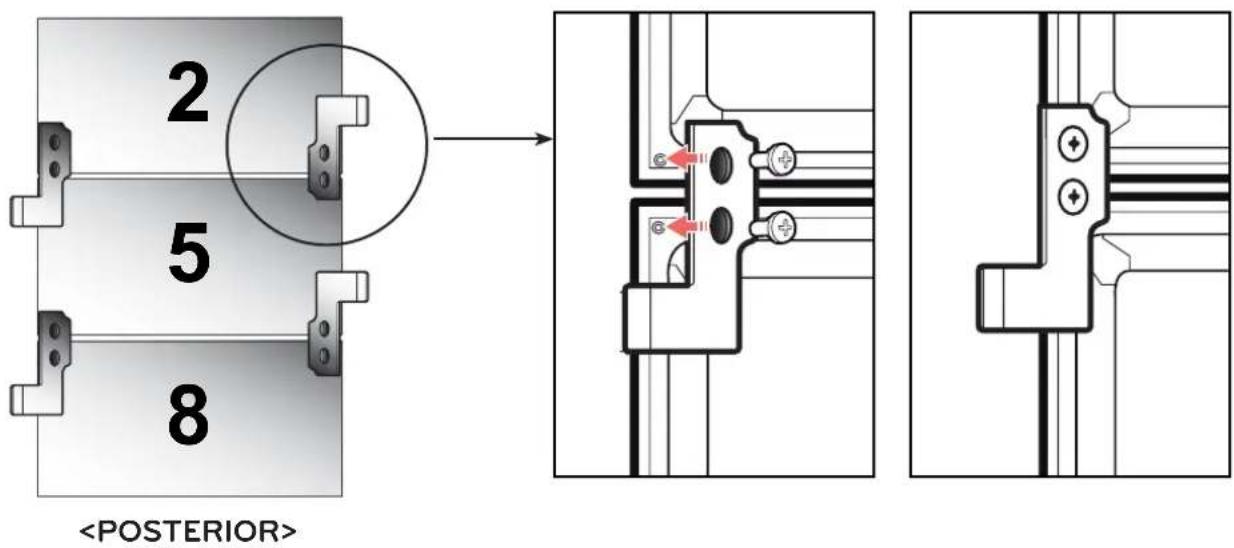

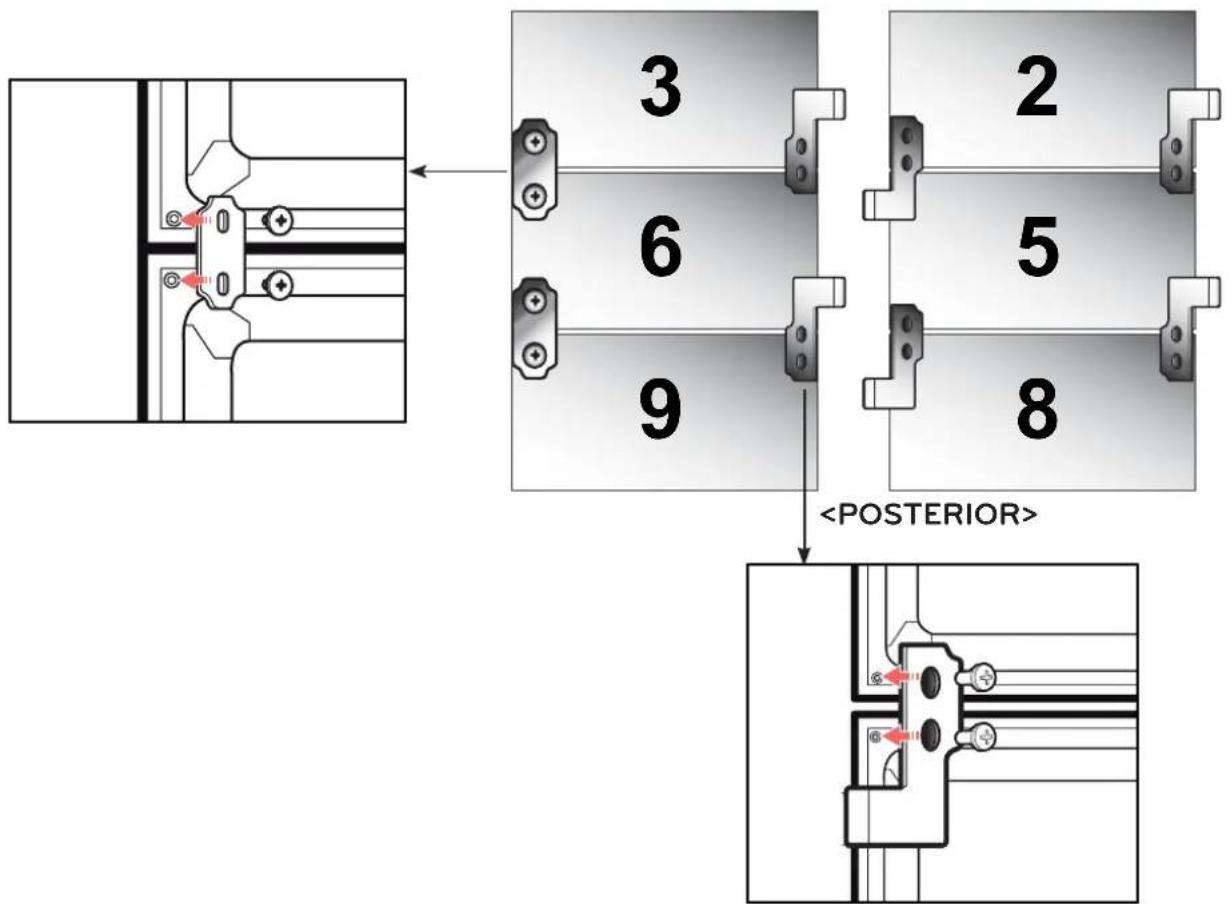

1. Use las guías de alineación incluidas para instalar los televisores 2, 5 y 8 como se muestra en la figura de abajo y alinéelos lado a lado, de modo que ningún televisor sobresalga en la parte frontal o posterior.

1. Monte el televisor 9, luego ajuste la altura utilizando los tornillos de alineación horizontal, de modo que el televisor 9 y 8 queden a la misma altura. (Precaución: antes de montar el televisor, empuje el soporte 7 hacia la izquierda para asegurarse de que exista sufi ciente espacio para el televisor 8.)

2 5 8 9

1. Monte el televisor 6, luego quite la cubierta de protección del módulo del televisor 9 y 6.

Quite la cubierta de protección del módulo.

(La cubierta de protección está instalada en los cuatro lados. Quite solo la cubierta de los lados donde se juntan los televisores.)

1. Suelte los tornillos de alineación horizontal del soporte 6, luego instale los televisores 6 al 9.

(Precaución: suelte los tornillos de alineación de la derecha e izquierda con cuidado y uno a la vez para evitar que el televisor se incline y se dañe)

1. Instale el televisor 3, luego quite la cubierta de protección del módulo de la misma manera.

Suelte los tornillos de alineación horizontal del soporte 3, luego instale los televisores 3 al 6.

(Precaución: suelte los tornillos de alineación de la derecha e izquierda con cuidado y uno a la vez para evitar que el televisor se incline y se dañe)

1. Use las guías de alineación incluidas para instalar los televisores 3, 6 y 9 como se indica abajo, de modo que los televisores estén alineados en una línea perfectamente recta.

1. Instale los televisores 1, 4 y 7 del mismo modo en que instaló los televisores 3, 6 y 9.
2. Los televisores 2, 5 y 8 están fijados con los tornillos para fijación derechos/izquierdos, los televisores 1, 4, 7, 3, 6 y 9 no están fijados con los tornillos para fijación derechos/izquierdos y pueden deslizarse hacia la derecha o izquierda.
3. Quite la cubierta de protección del módulo antes de alinear los televisores.

3 6 9 2 5 8 1 4 7

Quite la cubierta de protección del módulo. Quite la cubierta de protección del módulo.

1. Empuje los televisores 3, 6 y 9 hacia la derecha hasta que se junten con los televisores 2, 5 y 8. De modo similar, empuje los televisores 1, 4 y 7 hacia la izquierda hasta que se junten con los televisores 2, 5 y 8. (Precaución: empújelos con cuidado y lentamente para evitar daños por colisión.)
2. Una vez que los televisores se junten, apriete los tornillos para fijación derechos e izquierdos de los televisores 1, 4, 7, 3, 6 y 9 para evitar que se deslicen.

3 6 9 2 5 8 1 4 7

3 2 1 6 5 4 9 8 7

1. Instale guías adicionales en las áreas marcadas para asegurarse de que los televisores no sobresalgán en la parte frontal o posterior.
2. Finalmente, quite toda la cubierta de protección del módulo de la parte exterior de los televisores.

Quite la cubierta de protección del módulo.

3 2 1 6 5 4 9 8 7

Quite la cubierta de protección del módulo.

Nombre del modelo	AB-VL200X AB-VP200X
Ancho (mm)	1426 1426
Alto (mm)	210 210
Profundidad (mm)	1006 1006
Peso (kg)	23 22.2

El nombre y el número de serie del modelo están ubicados en la parte posterior y en el lado del producto.

Anote los siguientes datos.

Nombre del modelo

Número de serie
