Tipo de producto	Soporte para televisor
Marca	LG
Modelo	AN-GXDV55
Modelos compatibles	LG OLED55/65GX (y otros modelos equipados con fijaciones estándar)
Dimensiones (L x A x P)	21 x 177 x 271 mm
Peso	0,7 kg
Material	Acero y plástico
Color	Negro (estimado)
Número de personas necesarias para la instalación	2 personas como mínimo
Tipo de fijación	Pie de soporte (desmontable para fijación mural)
Accesorios incluidos	Tornillos M4 x L20 (x4)
Instrucciones de seguridad	Lectura obligatoria antes de la instalación
Limpieza	Limpiar suavemente con un paño suave, evitar frotamientos excesivos
Garantía	No cubierta en caso de uso de accesorios no autorizados
Reparabilidad	Sin piezas reparables por el usuario
Número de serie	Indicado en la parte trasera y en el lateral del producto

Preguntas frecuentes - ANGXDV55 LG

¿Qué modelos de televisores son compatibles con el soporte LG AN-GXDV55?

Este soporte está diseñado para televisores LG, especialmente los modelos OLED55/65GX. También puede ser adecuado para otros televisores LG equipados con fijaciones estándar. Verifique las dimensiones y el peso en el manual.

¿Cuál es el peso máximo soportado por el soporte?

El soporte pesa 0,7 kg y está diseñado para sostener un televisor. El peso exacto soportado no está especificado, pero es adecuado para televisores LG de tamaño mediano. Para cargas pesadas, use una fijación mural.

¿Cómo instalar el soporte en el televisor?

Coloque el televisor boca abajo sobre una superficie plana cubierta con un paño suave. Fije el soporte con los 4 tornillos M4 x L20 incluidos. Apriete los tornillos sin forzar para evitar dañar el producto.

¿Se necesitan herramientas adicionales para la instalación?

Sí, se necesita un destornillador adecuado para tornillos M4 (generalmente una cruciforme) para fijar el soporte al televisor. Los tornillos están incluidos.

¿Cómo limpiar el soporte?

Use un paño suave y seco para quitar el polvo. Para las manchas, limpie suavemente sin frotar demasiado fuerte para evitar rayaduras. No use productos químicos agresivos.

¿Puedo usar este soporte al mismo tiempo que un soporte de pared?

No, el pie de soporte debe desmontarse antes de instalar una fijación mural. Siga el procedimiento inverso del ensamblaje para retirar el pie.

¿Qué hacer si el televisor parece inestable después de la instalación?

Verifique que los tornillos estén bien apretados. Asegúrese de que el soporte esté colocado sobre una superficie plana y firme. Si la inestabilidad persiste, contacte al servicio postventa de LG.

¿El soporte se entrega con todos los tornillos necesarios?

Sí, el soporte se entrega con 4 tornillos M4 x L20. Sin embargo, para una fijación mural, los soportes, pernos y cables no se suministran.

¿Dónde encontrar el número de serie del soporte?

El número de serie está indicado en la parte trasera y en el lateral del producto. Anótelo en el manual para referencia futura.

¿Cómo evitar que el televisor se caiga?

Use un cable de seguridad (no incluido) atando los pernos ojetes del televisor a soportes de pared. Asegúrese de que el mueble sea lo suficientemente ancho y resistente.

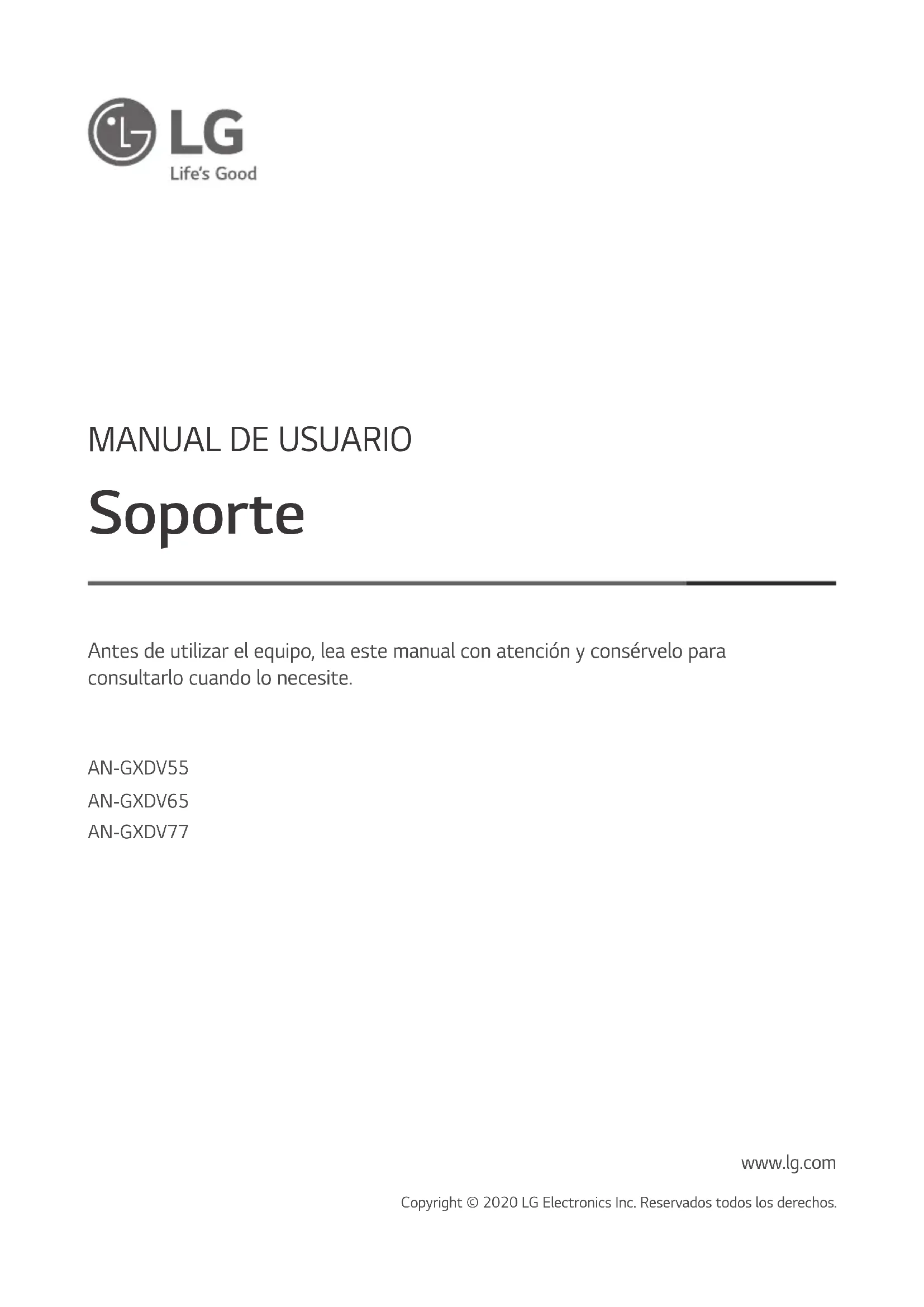

MANUAL DE USUARIO ANGXDV55 LG

Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.

AN-GXDV55

AN-GXDV65

AN-GXDV77

* La imagen mostrada puede variar respecto a la de su producto.

Instrucciones de seguridad

Este símbolo tiene como objetivo alertar al usuario de la presencia de importantes instrucciones de mantenimiento y funcionamiento en la documentación que acompaña al producto.

Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto.

- Se necesitan al menos dos personas para levantar o mover el producto ya que es pesado.

- El producto podría caer y dejar de funcionar o provocar lesiones.

- No permita que los niños se cuelguen ni se suban al producto.

- El producto podría caer y provocar lesiones o incluso la muerte.

- No instale el producto en un sitio poco estable o que reciba vibraciones ni en un lugar en que no esté totalmente fijo, tal como una estantería floja o un sitio inclinado.

- El producto podría caer o volcarse y provocar lesiones o dejar de funcionar.

• Ubique el producto sobre un suelo plano y firme.

- Tenga cuidado de no dañar el exterior del producto al moverlo o manipularlo junto con el soporte de monitor ya ensamblado.

- En caso de que haya una mancha o marcas de dedos en la superficie, límpiela con cuidado.

- Cuando quite manchas, no haga demasiada fuerza ya que podría rayar o decolorar el producto.

Montaje y preparación

Accesorios

x 4 (M4 x L20)

Cómo montar el soporte

- Para montar el soporte, coloque el producto sobre una mesa o suelo plano con la pantalla hacia abajo. Antes de hacerlo, ubique en el lugar una tela suave y mullida sobre la que luego apoyará el producto para así evitar que se dañe la pantalla.

- Al montar el soporte, compruebe que los tornillos estén bien ajustados. (Si no lo están, el producto podría inclinarse hacia delante tras su instalación.) Evite ajustar demasiado los tornillos dado que podría desgastar el orificio y estos podrían salirse.

- Al montar el producto, no use sustancias extrañas (aceites, lubricantes, etc.) en los tornillos.

- Esto puede dañar el producto.

- Antes de instalar un soporte de pared, desmonte el soporte de base. Para ello, siga los pasos de montaje en el orden inverso.

1

1 Levante la TV e inclínela hasta la posición vertical sobre una mesa.

- Deje un espacio de 10 cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Enchufe el cable de alimentación a una toma de pared.

- No aplique sustancias extrañas (aceites, lubricantes, etc.) en las piezas con tornillos al montar el producto. (Si lo hace, puede dañar el producto.)

- Si instala la TV en un soporte, es necesario que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales.

- Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.

- Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.

- Asegúrese de que los tornillos están colocados y apretados correctamente. (De no ser así, la TV podría inclinarse hacia delante tras su instalación.) No aplique demasiada fuerza a los tornillos ni los apriete en exceso, ya que podría dañarlos y éstos no se apretarían correctamente.

- Utilice únicamente el soporte de base y el soporte de pared autorizado y fabricado específicamente para productos LG.

- Conforme a la Ley de protección al consumidor, LG Electronics no será responsable por cualquier falla, daño material o lesión provocados por el uso de productos no autorizados por LG Electronics.

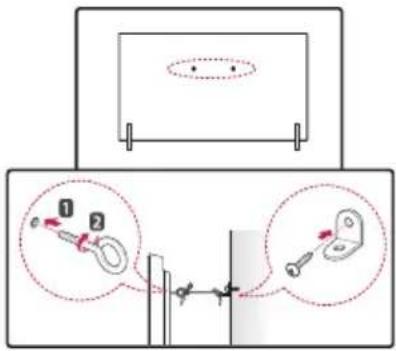

Cómo fijar la TV a una pared

1 Inserte y apriete los cáncamos o los soportes y los pernos de la TV en la parte posterior de esta.
- Si hay pernos insertados en la posición de los cáncamos, quite primero los pernos.
2 Monte las abrazaderas de pared junto con los pernos en la pared. Haga coincidir la ubicación del soporte de pared y los cáncamos en la parte posterior de la TV.
3 Conecte los cáncamos y las abrazaderas de pared firmemente con una cuerda resistente. Asegúrese de mantener la cuerda horizontal con respecto a la superficie plana.
- Utilice una plataforma o una carcasa que sea lo suficientemente resistente y grande como para soportar la TV de forma segura.
- Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesorios adicionales a su distribuidor local.

Especificaciones

Nombre del modelo	Anchura x Altura x Profundidad (mm)	Peso (kg)
AN-GXDV55 21 x	177 x 271 0,7
AN-GXDV65 21 x	177 x 284 0,8
AN-GXDV77 20 x	179 x 323 0,8

LG

Life's Good

El número de serie y el modelo del producto están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia.

Modelo

N.º de serie ____
