ANGXDV55 - Suporte para TV LG - Manual de utilização gratuito

Tipo de produto	Suporte para televisor
Marca	LG
Modelo	AN-GXDV55
Modelos compatíveis	LG OLED55/65GX (e outros modelos equipados com fixações padrão)
Dimensões (L x A x P)	21 x 177 x 271 mm
Peso	0,7 kg
Material	Aço e plástico
Cor	Preto (estimativa)
Número de pessoas necessárias para a instalação	2 pessoas, no mínimo
Tipo de fixação	Pé de suporte (removível para fixação na parede)
Acessórios incluídos	Parafusos M4 x L20 (x4)
Instruções de segurança	Leitura obrigatória antes da instalação
Limpeza	Limpar delicadamente com um pano macio, evitar fricção excessiva
Garantia	Não coberta em caso de uso de acessórios não aprovados
Reparabilidade	Sem peças reparáveis pelo usuário
Número de série	Indicado na parte traseira e na lateral do produto

Perguntas frequentes - ANGXDV55 LG

Quais modelos de televisores são compatíveis com o suporte LG AN-GXDV55?

Este suporte é projetado para televisores LG, especialmente os modelos OLED55/65GX. Também pode ser adequado para outros televisores LG equipados com fixações padrão. Verifique as dimensões e o peso no manual.

Qual é o peso máximo suportado pelo suporte?

O suporte pesa 0,7 kg e é projetado para sustentar um televisor. O peso exato suportado não é especificado, mas é adequado para televisores LG de tamanho médio. Para cargas pesadas, use uma fixação na parede.

Como instalar o suporte no televisor?

Coloque o televisor com a face para baixo sobre uma superfície plana coberta com um pano macio. Fixe o suporte usando os 4 parafusos M4 x L20 fornecidos. Aperte os parafusos sem forçar para evitar danificar o produto.

São necessárias ferramentas adicionais para a instalação?

Sim, uma chave de fenda adequada para parafusos M4 (geralmente uma Phillips) é necessária para fixar o suporte ao televisor. Os parafusos estão incluídos.

Como limpar o suporte?

Use um pano macio e seco para remover o pó. Para manchas, limpe delicadamente sem esfregar com força para evitar arranhões. Não use produtos químicos agressivos.

Posso usar este suporte ao mesmo tempo que um suporte de parede?

Não, o pé de suporte deve ser removido antes de instalar uma fixação na parede. Siga o procedimento inverso da montagem para retirar o pé.

O que fazer se o televisor parecer instável após a instalação?

Verifique se os parafusos estão bem apertados. Certifique-se de que o suporte está colocado sobre uma superfície plana e firme. Se a instabilidade persistir, contacte o serviço pós-venda da LG.

O suporte é entregue com todos os parafusos necessários?

Sim, o suporte é entregue com 4 parafusos M4 x L20. No entanto, para fixação na parede, os suportes, parafusos e cabos não são fornecidos.

Onde encontrar o número de série do suporte?

O número de série está indicado na parte traseira e na lateral do produto. Anote-o no manual para referência futura.

Como evitar que o televisor caia?

Use um cabo de segurança (não fornecido) prendendo os parafusos de olhal do televisor a suportes de parede. Certifique-se de que o móvel é suficientemente largo e resistente.

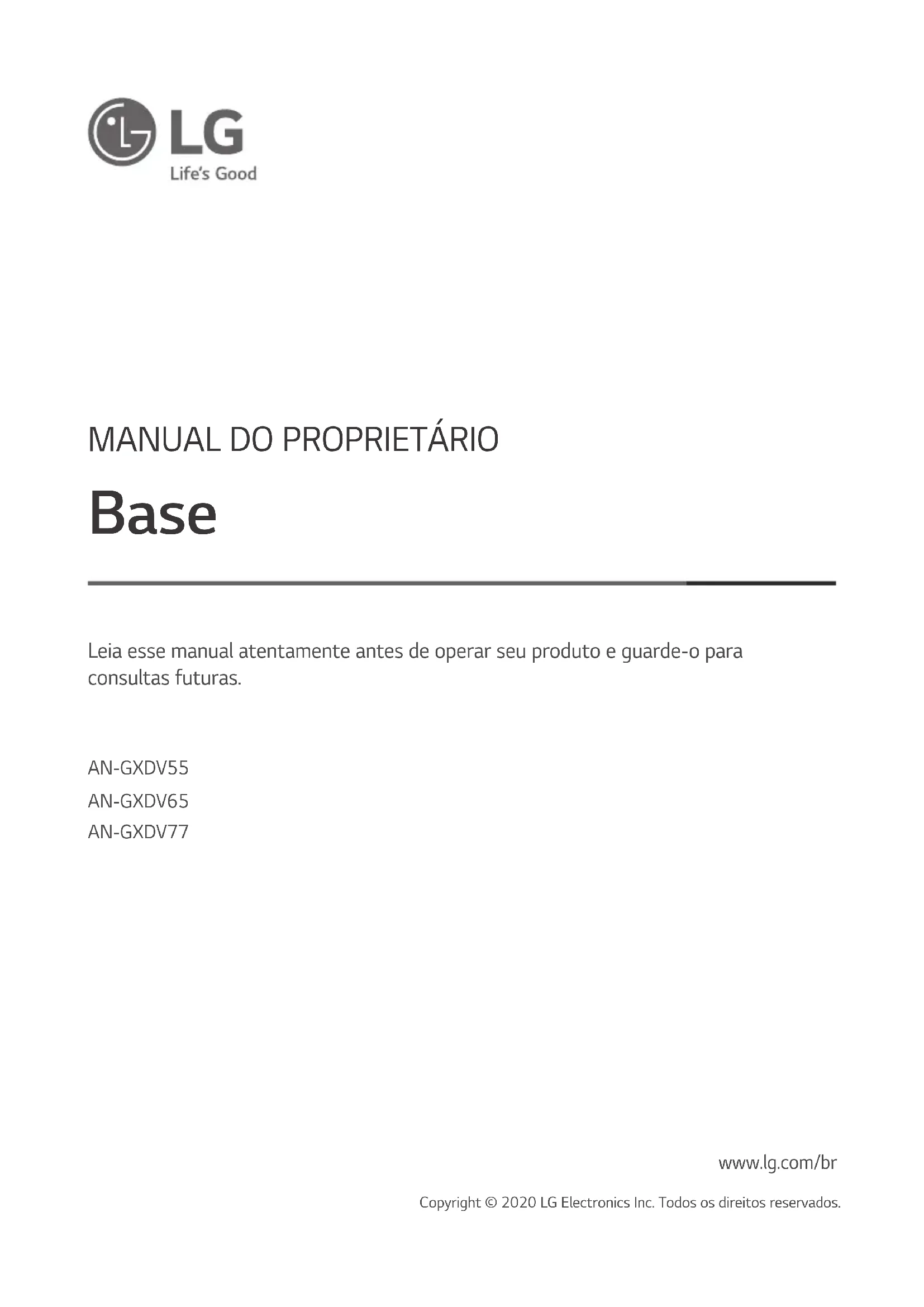

MANUAL DE UTILIZADOR ANGXDV55 LG

Leia esse manual atentamente antes de operar seu produto e guarde-o para consultas futuras.

AN-GXDV55

AN-GXDV65

AN-GXDV77

* A imagem mostrada pode ser diferente de seu produto.

Instruções de segurança

Este símbolo alerta o usuário sobre a presença de instruções importantes de operação e manutenção na literatura que acompanha o aparelho.

Leia estas precauções de segurança cuidadosamente antes de usar o produto.

- Ao levantar ou mover o produto, pelo menos duas pessoas são necessárias, devido ao peso do produto.

- O produto pode cair, causando mau funcionamento ou ferimentos.

- Não deixe que crianças se pendurem ou subam no produto. - O produto pode cair, causando ferimentos ou até a morte.

- Não instale o produto em um local que seja instável ou com vibração ou em um local em que o produto não esteja totalmente apoiado, como uma prateleira trêmula ou um local inclinado.

- O produto pode cair ou virar, causando mau funcionamento ou ferimentos.

• Coloque o produto em um piso plano e firme.

- Ao mover ou manusear um produto montado com a base, tenha cuidado para não danificar a parte externa do produto.

- Se houver manchas ou impressões digitais na superfície, limpe-as suavemente.

- Ao remover uma mancha, não use força excessiva. Limpar com força excessiva pode causar riscos ou descoloração no produto.

Montagem e preparação

Acessórios

x 4 (M4 x L20)

Como montar a base

• Ao montar a base, coloque o produto em uma mesa ou em um piso plano com a tela voltada para baixo. Aqui, coloque primeiro um pano macio e fofo no local e, em seguida, coloque o produto em cima dele para evitar que a tela seja danificada.
• Ao montar a base, verifique se os parafusos estão completamente presos. (Se eles não estiverem completamente presos, o produto poderá se inclinar para frente depois de instalado.) Evite apertar os parafusos com força excessiva porque a parte da junta dos parafusos pode se desgastar e os parafusos podem se soltar.
• Ao montar o produto, não use substâncias estranhas (óleo, lubrificante, etc.) nos parafusos.
• Isso pode causar danos ao produto.
• Antes de instalar um suporte de montagem em parede, desmonte a base realizando em ordem inversa o método de montagem da base.

1

1 Levante e incline a TV até ela ficar na posição vertical em cima da mesa.

- Deixe 10 cm (mínimo) de espaço da parede para ventilação.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Conecte o cabo de alimentação a uma tomada.

• Não aplique substâncias estranhas (óleos, lubrificantes, etc.) nos parafusos ao montar o produto. (O produto pode ser danificado).
• Se você instalar a TV em um suporte, tome cuidado para evitar que o produto se solte. Caso contrário, o produto pode cair causando lesões.
• Não use itens não aprovados para garantir a segurança e a vida útil do produto.
• Qualquer dano ou lesão causados pelo uso de itens não aprovados não são cobertos pela garantia do fabricante.
• Verifique se os parafusos estão parafusados corretamente e bem apertados. (Se eles não estiverem firmes, a TV pode inclinar para a frente depois de ser instalada). Não use muita força e aperte demais os parafusos; eles podem sofrer danos e não apertar corretamente.
• Utilize apenas a base autorizado e o suporte de montagem na parede feitos especificamente para produtos LG.

- Nos termos da Lei de Defesa do Consumidor, a LG Electronics não será responsável por nenhum mau funcionamento do produto, danos materiais ou ferimentos causados pelo uso de produtos não autorizados pela LG Electronics.

Fixação da TV a uma parede

1 Insira e fixe os olhais ou os suportes e os parafusos na parte de trás da TV.
- Se houver parafusos inseridos na posição dos olhais, remova-os antes.
2 Monte os suportes para parede com os parafusos.
Corresponda a posição do suporte para parede com os olhais na parte de trás da TV.
3 Conecte os olhais e os suportes de parede com firmeza usando uma corda resistente. Mantenha a corda de segurança na posição horizontal em relação à superfície plana.
- Use uma plataforma ou um armário fortes e grandes o suficiente para apoiar a TV com segurança.
- Não são fornecidos suportes, parafusos e cordas. Você pode obter acessórios adicionais com o seu revendedor local.

Especificações

Nome do modelo	Largura x Altura x Profundidade (mm)	Peso (kg)
AN-GXDV55 21 x	177 x 271 0,7
AN-GXDV65 21 x	177 x 284 0,8
AN-GXDV77 20 x	179 x 323 0,8

LG

Life's Good

O modelo e o número de série do produto são encontrados na parte traseira e na lateral do produto. Anote-os abaixo caso precise de serviços de manutenção.

Modelo

No. de série
