MANUAL DE USUARIO IXON Core 2 Busch + Müller

Focos Conector USB-C Indicador de capacidad de la batería Soporte Busch+Müller

Pulsador con indicación del nivel de luz

7.2 Cambiar la batería Seite 108

IT ES NL FR EN DE Instrucciones de montaje y uso para focos de batería Busch+Müller IXON Core 2

Foco IXON Core 2 | Soporte Busch+Müller | Bloque de alimentación enchufable y cable USB-C opcionales | Instrucciones de montaje y uso

Dimensiones del foco: Altura: 44 mm | Longitud: 117 mm | Ancho: 37 mm | Peso: 125 g | Luminosidad: 70/35/15 lux Batería de litio intercambiable, 3.000 mAh, función de carga rápida mediante USB-C, función de power bank con 1.500 mAh

Figura: Ejemplo de ajuste del foco con la luz de cruce encendida Atención: ¡Asegurar una alineación no cegadora del foco! Límite claro-oscuro tornillo prisionero98 99 IT ES NL FR EN DE

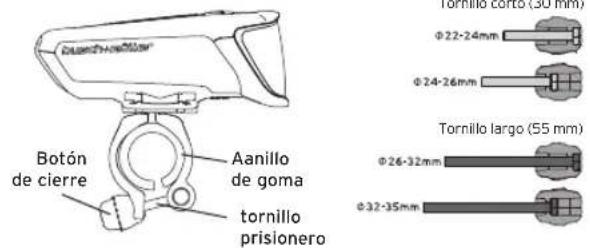

Se ruega observar: ¡El botón de cierre se puede utilizar por igual como variante corta y como variante larga (simplemente girar)!

Si el anillo de goma suministrado es demasiado grueso para su manillar, póngase en contacto con nuestro equipo de servicio. (Mail: [e-mail], Tel.: [phone]) Le enviaremos gratuitamente un anillo de goma más fino.

en el soporte del manillar

de izquierda a derecha en el sentido de la marcha y presiónelo firmemente. Oirá cómo encaja. Compruebe que está bien encajado. Para extraer el faro

, presione ligeramente hacia abajo el botón situado en el lado derecho del soporte del manillar

fuera del soporte del manillar

de derecha a izquierda visto en el sentido de la marcha. No se ofrece garantía por daños causados por caídas, por ejemplo, porque el faro

no se haya sujetado firmemente al soltarlo. El faro

puede alinearse fácilmente en el anillo de goma y ajustarse así a la curvatura del manillar. Para ello, afloje primero el tornillo de bloqueo del soporte y vuelva a apretarlo después de la alineación. Vertical: La inclinación del faro

se regula mediante la posición del soporte del manillar

puede girar de forma continua hacia la izquierda o hacia la derecha sobre el anillo de goma (de forma limitada). 6.4. Montaje colgante IXON Core 2 Quienes no deseen montar el foco

en la posición habitual sobre el manillar, pueden montar el foco

también colgando debajo del manillar. A este efecto existen diversos soportes de Busch+Müller convenientemente adaptados a las particularidades de las diferentes bicicletas. Un soporte utilizado con frecuencia es: 481GPPB para el montaje a, por ejemplo, GoPro, Garmin y determinados adaptadores Wahoo. Para otros soportes, visite nuestra tienda de recambios www.bumm-shop.de.100 101 IT ES NL FR EN DE Nivel de luminosidad Luminosi- dad Duración de la iluminación (constantemente brillante) Indicación del nivel de luz en el botón (el LED se ilumina en azul) Low-Power 15 Lux más de 18 horas Mid-Power 35 Lux más de 6,5 horas High-Power 70 Lux más de 2,5 horas

Botón con indicación de niveles de alumbrado: Apagar/Encender: Mantener el botón

pulsado durante 2 segundos. Cambiar entre alta potencia/mediana potencia/baja potencia: Pulsar brevemente el botón

Baja potencia: 15 lux, más de 18 horas de autonomía de alumbrado con luminosidad constante. Se enciende el LED azul izquierdo en el botón

IT ES NL FR EN DE Mediana potencia: 35 lux, más de 6,5 horas de autonomía de alumbrado con luminosidad constante. Se encien- den los LEDs azules izquierdo y mediano en el botón

Alta potencia: 70 lux, más de 2,5 horas de autonomía de alumbrado con luminosidad constante. Se encienden los tres LEDs azules en el botón

En caso de baja carga de la batería se cambia automáticamente a un modo de alumbrado más bajo. Indicador de capacidad de la batería: En la parte superior del foco

se encuentra el indicador de capacidad de la batería

El indicador está dividido en 5 tramos con una capacidad respectiva de 20 %. Número de LED iluminados/ Secciones Capacidad: 5 azul 80–100 % 4 azul 60–80 % 3 azul 40–60 % 2 azul 20–40 % 1 azul 10–20 % 1 azul + 1 rojo < 10 % Si la capacidad de la batería baja más, se encienden conjuntamente de forma intermitente un LED azul y uno rojo. ¡Cargar enseguida la batería!104 105 IT ES NL FR EN DE Si la carga de la batería baja por debajo de una capacidad determinada, el foco

cambia automáticamente al modo de potencia inmediatamente más bajo. AVVERTIMENTO El foco

se apagará entonces por completo al cabo de aprox. una hora después de haber pasado automáticamente al modo de baja potencia. Esto puede durar también más o menos tiempo en función de la temperatura ambiental, con lo que el foco

se puede apagar de golpe en cualquier momento y provocar graves caídas y lesiones. Cargue por ello inmediatamente el foco

tan pronto se encienda el LED rojo. 7.1. Cargar la batería El foco

cuenta con una batería intercambiable de iones de litio con 3.000 mAh, que debe cargarse primero antes del primer uso. Para cargar la batería, abrir la tapa trasera en el foco

, conectar el cable USB-C, en su caso, adjunto al conector USB-C

y conectar el cable USB al bloque de alimentación, en su caso, asimismo adjunto, a otro bloque de alimentación USB estándar o a un ordenador. Durante el proceso de carga, el indicador de capacidad

señaliza hasta qué punto está ya cargada la batería. Una vez cargada la batería se apaga el indicador de capacidad de la batería

Durante el proceso de carga, el foco indica, en función del bloque de alimentación empleado, a qué velocidad se está cargando la batería. Cuando la velocidad de carga es baja, se enciende el LED azul izquierdo en el botón

Cuando la velocidad de carga es mediana, se encienden los LEDs azules izquierdo y mediano en el botón

Cuando la velocidad de carga es alta, se encienden los tres LEDs azules en el botón

Velocidad de carga Indicación mediante LED de nivel de luz azul en el botón lento medio rápido106 107 IT ES NL FR EN DE Cuando la capacidad de la batería baja a menos de 10 %, se enciende un LED rojo en el indicador de capacidad de la batería

. Recargar entonces inmediatamente la batería a fin de poder usar el foco para trayectos más largos.

Para no desgastar la batería durante el proceso de carga, se puede activar la función de carga confort y reducir así a la mitad la absorción de potencia del foco

La función de carga confort se activa o termina pulsando rápidamente dos veces seguidas el botón

durante el proceso de carga. Entonces se encienden permanentemente los LEDs azules izquierdo y derecho en el botón

, mientras que el LED azul mediano parpadea.

La función de carga confort es activable tan sólo en combinación con un cargador de carga rápida y se tiene que activar manualmente en cada proceso de carga. ¡La potencia de carga se reduce así a la mitad, a la vez que el tiempo de carga es el doble de largo! Tiempos de carga Bloque de alimentación estándar: aprox. 2,5 h a 5 h (en función de la capacidad del bloque de alimen- tación) Bloque de alimentación con función de carga rápida: aprox. 1,5 h (20 % a 80 % posibles en una hora) Si se utiliza una fuente de alimentación de terceros no compatible, no podemos aceptar ninguna respon- sabilidad por cualquier daños al faro

AVVERTIMENTO Como precaución se recomienda supervisar siempre el foco

durante el proceso de carga y colocarlo sobre una superficie no inflamable.

Se ruega observar: El foco

no es impermeable a las precipitaciones y salpicaduras de agua durante el proceso de carga. El foco

se puede recargar también cuando está encendido. Se excluye cualquier garantía por daños ocasionados por la entrada de humedad durante el proceso de carga.

Consejo para no desgastar la batería: Cuando no se usa el foco

durante un período prolongado, se recomienda almacenarlo en un lugar lo más fresco y seco posible con una capacidad restante de aprox. 30-50 %. Si el foco se descarga a menos de un 10 % de capacidad y se vuelve a recargar seguidamente a tope, el foco se recalibra. Un recalibrado ocasional ayuda a indicar siempre con la mayor exactitud posible la autonomía de alumbrado restante.

La tapa de cierre de la parte posterior del faro queda muy ajustada para protegerlo de la humedad y la suciedad. La tapa es más fácil de insertar si se presiona pieza a pieza desde abajo hacia arriba.108 109 IT ES NL FR EN DE Recargar baterías con la energía de marcha Con un cargador E-WERK (modelo 361), un cargador USB-WERK (modelo 361BW) o un K-Werk (modelo 362) de Busch+Müller se puede aprovechar la energía eléctrica de un dínamo de cubo para recargar el foco

7.2 Cambiar la batería

La batería puede ser sustituida por personal especializado. Para una revisión y reparación completa del producto, póngase en contacto con el departamento de servicio de Busch+Müller en el teléfono [phone] o envíe un correo electrónico a [e-mail]. Si desea reconstruir la batería usted mismo, puede adquirirla en la tienda de repuestos. Esto es bajo su propio riesgo y excluye la garantía. 7.3. Función de power bank El foco

cuenta con una función de power bank. Aquí se pueden aprovechar hasta un total de 1.500 mAh de la batería intercambiable de iones de litio para cargar equipos USB con 5 V y un máx. de 1,3 A. Para activar o desactivar la función de power bank, pulsar rápidamente cuatro veces seguidas el botón

El indicador de capacidad de la batería

señaliza la activación o desactivación de la función de power bank parpadeando tres veces.

Active la función de banco de energía antes de conectar un dispositivo a cargar al faro

. De lo contrario, es posible que el faro

se reconozca como el dispositivo que se va a cargar y no se pueda iniciar la función de banco de energía. Si con la función de power bank activada no se conecta durante 5 minutos un dispositivo consumidor al conector USB-C

, la función de power bank se desconecta automáticamente.

Si la carga de la batería baja por debajo de una capacidad determinada, el foco desconecta primero auto- máticamente el power bank, pues la función de alumbrado es prioritaria. Si la función de power bank se usa con la luz del foco encendida, la función de power bank tiene a su disposición hasta como máximo 0,5 A.

De la garantía quedarán excluidos todos aquellos daños ocasionados por un tratamiento indebido (por ejemplo, caída del foco, montaje insuficientemente seguro y sus efectos, inmersión en agua u otros líquidos, etc.). La garantía quedará asimismo excluida si se abre el foco
