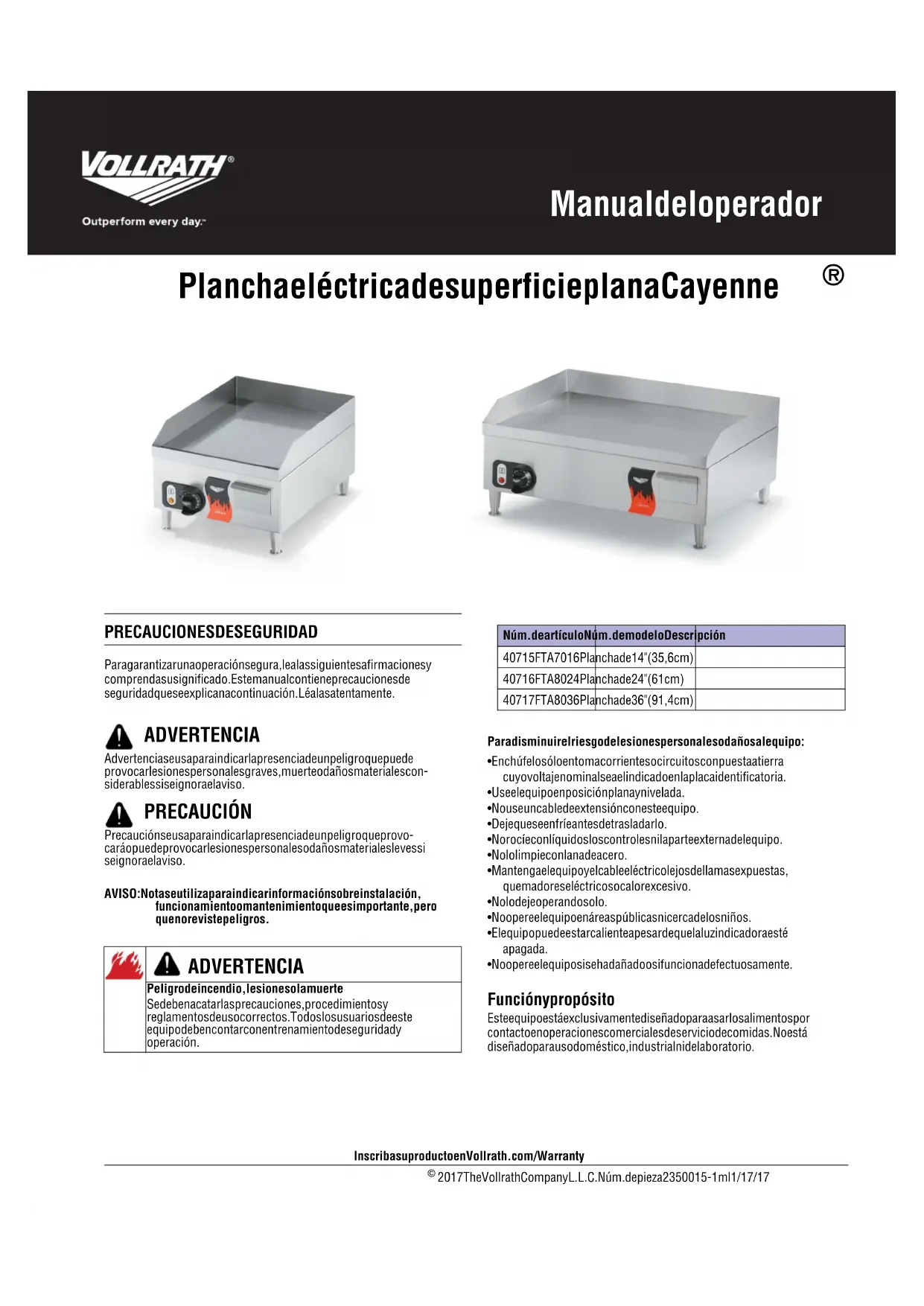

MANUAL DE USUARIO 40715 Vollrath

2017 The Vollrath Company L.L.C. Núm. de pieza 2350015-1 ml 1/17/17 Inscriba su producto en Vollrath.com/Warranty

PRECAUCIONES DE SEGURIDAD

Para garantizar una operación segura, lea las siguientes afirmaciones y comprenda su significado. Este manual contiene precauciones de seguridad que se explican a continuación. Léalas atentamente. AVISO: Nota se utiliza para indicar información sobre instalación, funcionamiento o mantenimiento que es importante, pero que no reviste peligros. Para disminuir el riesgo de lesiones personales o daños al equipo:

• Enchúfelo sólo en tomacorrientes o circuitos con puesta a tierra cuyo voltaje nominal sea el indicado en la placa identificatoria.

• Use el equipo en posición plana y nivelada.

• No use un cable de extensión con este equipo.

• Deje que se enfríe antes de trasladarlo.

• No rocíe con líquidos los controles ni la parte externa del equipo.

• No lo limpie con lana de acero.

• Mantenga el equipo y el cable eléctrico lejos de llamas expuestas, quemadores eléctricos o calor excesivo.

• No lo deje operando solo.

• No opere el equipo en áreas públicas ni cerca de los niños.

• El equipo puede estar caliente a pesar de que la luz indicadora esté apagada.

• No opere el equipo si se ha dañado o si funciona defectuosamente. Función y propósito Este equipo está exclusivamente diseñado para asar los alimentos por contacto en operaciones comerciales de servicio de comidas. No está diseñado para uso doméstico, industrial ni de laboratorio. ADVERTENCIA Advertencia se usa para indicar la presencia de un peligro que puede provocar lesiones personales graves, muerte o daños materiales con- siderables si se ignora el aviso. PRECAUCIÓN Precaución se usa para indicar la presencia de un peligro que provo- cará o puede provocar lesiones personales o daños materiales leves si se ignora el aviso. ADVERTENCIA Peligro de incendio, lesiones o la muerte Se deben acatar las precauciones, procedimientos y reglamentos de uso correctos. Todos los usuarios de este equipo deben contar con entrenamiento de seguridad y operación. Núm. de artículo Núm. de modelo Descripción 40715 FTA7016 Plancha de 14" (35,6 cm) 40716 FTA8024 Plancha de 24" (61 cm) 40717 FTA8036 Plancha de 36" (91,4 cm)2 Plancha eléctrica de superficie plana Cayenne

Manual del operador INSTALACIÓN Códigos y normas aplicables Estados Unidos Vollrath recomienda que todos los equipos de cocina comercial se proporcionen con un sistema de ventilación que cumpla la norma NFPA96.

• El equipo de cocina que utiliza o produce grasa (p. ej., freidora, plancha), debe proporcionarse con campanas diseñadas para captar la grasa y brindar protección contra incendios.

• El equipo debe instalarse de acuerdo con los requisitos y la aprobación de la autoridad competente (AHJ). Requisitos ambientales y distanciado Este equipo debe colocarse sobre una superficie incombustible. Las superficies adyacentes también deben ser incombustibles. No bloquee el flujo de aire. No coloque nada debajo del equipo. Desembalado

1. Retire del equipo todo el material y cinta de embalado, así como el

2. Limpie todo residuo adhesivo que haya quedado del plástico o la

3. Conserve el embalado original. Deberá utilizarlo para devolver el

equipo en caso de que requiera reparaciones. Instale las patas que se incluyen Deben instalarse las patas incluidas. El operar el equipo sin las patas podría dañarlo y crear un peligro de incendio.

Antes de usarlo, el equipo debe limpiarse completamente, someterse a un calentamiento inicial y sazonarse. Limpie la plancha

1. Use un limpiador apto para alimentos a fin de quitar la película

protectora de la superficie de la plancha. Caliente inicialmente la plancha

1. Gire el control de temperatura al ajuste máximo.

2. Deje que la plancha se caliente durante 30 minutos. Puede que vea

salir humo debido al calentamiento inicial de los elementos calefactores. Esto es normal.

3. Tras los 30 minutos de este calentamiento inicial, el equipo estará

listo para usarse. Sazone la plancha

1. Deje que la plancha se enfríe o caliente a unos 200° F.

2. Frote aceite de cocina o un producto similar sobre la plancha con un

durante unos 30 minutos.

4. Gire el control de temperatura hasta aproximadamente 200° F (93°

C) y deje que la superficie se enfríe hasta la temperatura fijada.

5. Use un paño limpio para eliminar el exceso de aceite y limpiar la

6. Repita el proceso.

ADVERTENCIA Peligro de incendio, lesiones o la muerte Este equipo debe instalarlo personal calificado de acuerdo con todos los códigos federales, estatales y locales. El no instalar correctamente este equipo puede causar lesiones graves o letales. A Control de temperatura. Fija la temperatura de la superficie de calentamiento. La posición de “0” corresponde a apagado. B Luz indicadora. Indica que la superficie se está calentando. Se apagará cuando la plancha haya alcanzado la temperatura fijada. La luz se encenderá y apagará a medida que el equipo se calienta para mantener la temperatura. Ésta no es una luz indicadora de suministro. C Canaleta de goteo. Abertura situada en la parte delantera de la plancha para drenar la grasa o el aceite en la bandeja de goteo. D Placa de la plancha. Superficie de cocción. E Bandeja de goteo. Recipiente debajo de la canaleta de goteo que recoge el aceite y la grasa proveniente de dicha canaleta. F Pata ajustable. Soporta el equipo. Se usa para nivelarlo. PRECAUCIÓN Peligro de quemaduras Las superficies y alimentos calientes pueden quemar la piel. Deje que las superficies calientes se enfríen antes de manipularlas. No vierta ni derrame agua en la superficie de cocción pues ello provocará salpicaduras.

EPlancha eléctrica de superficie plana Cayenne

Manual del operador 3 OPERACIÓN Cocción

1. Verifique que la bandeja de goteo esté en su lugar.

2. Gire el control de temperatura hasta el ajuste deseado y precaliente

la plancha durante 15 minutos.

3. Cocine el alimento.

4. Vacíe periódicamente la bandeja de goteo para que no se rebose.

5. No permita que se acumule aceite o grasa en la plancha. Limpie con

un paño las placas de cocción para evitar la acumulación de carbón que puede afectar el rendimiento de la plancha.

6. Deje que el equipo se enfríe al término de cada ciclo de cocción.

LIMPIEZA Para conservar su aspecto hermoso y prolongar su vida útil, limpie diariamente el equipo. AVISO: No lo limpie con lana de acero. AVISO: No sumerja el cable, el enchufe ni el equipo en agua ni en ningún otro líquido. AVISO: No utilice productos químicos ni jabones de limpieza ya que pueden ser absorbidos por la superficie o filtrarse en el perímetro de la plancha y afectar el sabor de los alimentos. Si es necesario, use solamente agua limpia, aceite y/o un desengrasante apto para alimentos para el proceso de limpieza. Diariamente

1. Mientras la plancha está caliente (aproximadamente 300° F),

límpiela con un cepillo o ladrillo para planchas.

2. Retire y vacíe el recipiente de la grasa, limpie la canaleta para grasa y

en el exterior de la unidad.

3. Deje que la plancha se enfríe totalmente.

4. Si es necesario aplique una capa fina de aceite de cocer para evitar la

corrosión. Semanalmente

1. Realice el proceso de limpieza diario. No aplique aceite en la

2. Deje que la plancha se enfríe totalmente.

4. Sazone la plancha. Consulte “Sazone la plancha” en la página 2.

AVISO: No permita que la plancha se quede sin sazonar o sin una capa delgada de aceite de cocer para evitar la corrosión. PRECAUCIÓN Peligro de quemaduras Las superficies y alimentos calientes pueden quemar la piel. Deje que las superficies calientes se enfríen antes de manipularlas. No vierta ni derrame agua en la superficie de cocción pues ello provocará salpicaduras. ADVERTENCIA Peligro de descarga eléctrica. Evite que ingrese agua o cualquier otro tipo de líquido al interior de la unidad, ya que ello podría causar una descarga eléctrica. No rocíe agua ni agentes de limpieza. El líquido podría hacer contacto con los componentes electrónicos y causar un cortocircuito o descarga eléctrica. PRECAUCIÓN Peligro de quemaduras Las superficies y alimentos calientes pueden quemar la piel. Deje que las superficies calientes se enfríen antes de manipularlas. No vierta ni derrame agua en la superficie de cocción pues ello provocará salpicaduras.© 2017 The Vollrath Company L.L.C. Núm. de pieza 2350015-1 ml 1/17/17 The Vollrath Company, L.L.C. Headquarters 1236 North 18th Street Sheboygan, Wisconsin 53081-3201 USA Main Tel: [phone] or 920-457-4851 Main Fax: [phone] or 920-459-6573 Canada Customer Service: 800-695-8560 Tech Services: [e-mail] www.vollrath.com Vollrath Europe BV Beneluxbaan 7 5121 AD RIJEN The Netherlands [phone] Vollrath of China Vollrath Shanghai Trading Limited 23A, Time Square Plaza | 500 Zhang Yang Road Pudong, Shanghai 200122 Tel: [phone] Vollrath de Mexico S. de R.L. de C.V. Periferico Sur No. 7980 Edificio 4-E Col. Santa Maria Tequepexpan 45600 Tlaquepaque, Jalisco | Mexico Tel: [phone] Tel: [phone] Fax: [phone]

SOLUCIÓN DE PROBLEMAS

REPARACIONES Las partes reparables están disponibles en nuestra página web www.vollrath.com. Para evitar lesiones o daños materiales graves, no trate de reparar el calentador de inducción ni reemplazar un cable eléctrico por su cuenta. No envíe las unidades directamente a The Vollrath Company. Comuníquese con el servicio de reparación profesional calificado que se menciona a continuación. Al comunicarse con el centro del servicio de reparación profesional autorizado, esté listo para proporcionar el número de modelo, número de serie y el comprobante de compra que muestre la fecha en que adquirió la unidad. CLÁUSULA DE GARANTÍA DE THE VOLLRATH CO. L.L.C. Esta garantía no se aplica a los productos adquiridos para uso personal, familiar ni doméstico, y The Vollrath Company LLC no ofrece una garantía por escrito a los compradores para dichos usos. The Vollrath Company L.L.C. garantiza los productos que fabrica o distribuye contra defectos en materiales y fabricación por un período de un año, salvo según se especifica en nuestra cláusula de garantía completa. En todos los casos, la garantía rige desde la fecha de compra original del usuario final que aparece en el recibo. Cualquier daño por uso inadecuado, abuso, modificación o daño que resulte en el empaque durante el embarque de la devolución para la reparación de garantía no serán cubiertos por la garantía. Para obtener la información completa de garantía, registro de productos y publicidad de productos nuevos, visite www.vollrath.com. Problema Podría deberse a Solución La luz indicadora se ilumina cuando aumenta la temperatura. El equipo no está enchufado Enchúfelo. Luz indicadora defectuosa. Reemplácela. La luz indicadora se ilumina pero el equipo no se calienta. Control de termostato defectuoso. Reemplácelo. Elemento calefactor defectuoso Reemplácelo.
