Lucian II - Admirador Kichler - Manual de uso y guía de instrucciones gratis

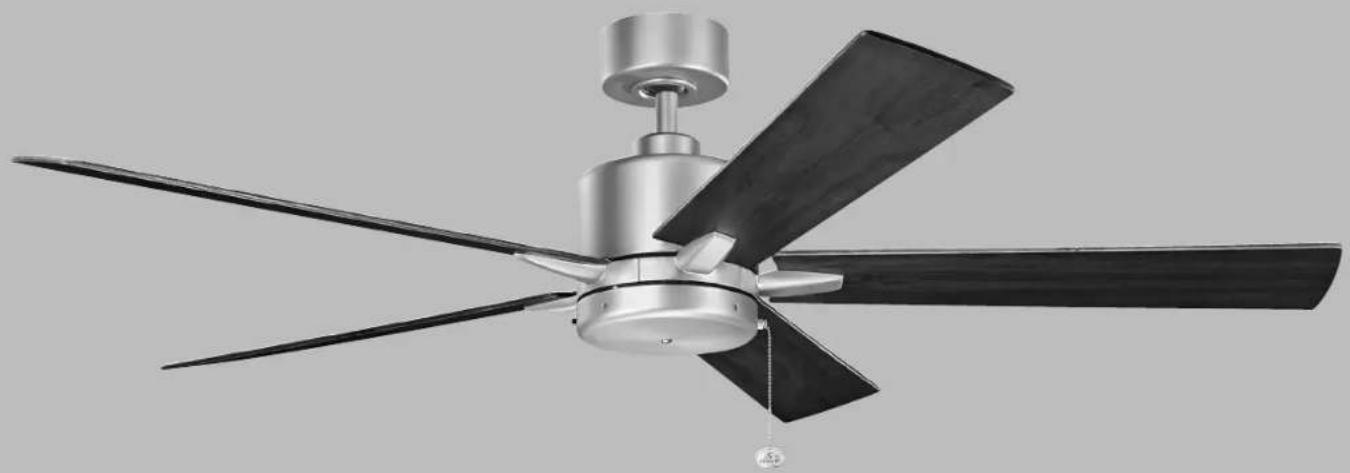

Tipo de producto	Ventilador de techo
Marca	Kichler
Modelo	Lucian II (330241, 330242, 330243)
Dimensiones (diámetro)	42 pulg, 52 pulg, 60 pulg
Peso neto	10 kg (42 pulg), 11,5 kg (52 pulg), 13 kg (60 pulg)
Alimentación	120 V, 60 Hz
Número de velocidades	3 (alta, media, baja)
Inversor de sentido	Sí (invierno/verano)
Control	Cadena de tiro y control remoto (incluido)
Número de aspas	5
Varilla descendente	Incluida, adaptable para techo inclinado
Soporte de seguridad	Cable de seguridad (obligatorio en Canadá)
Instalación	En caja de salida cULus que soporte 15,9 kg máximo
Espacio libre mínimo al suelo	2,1 m (7 pies)
Materiales	Metal, plástico
Limpieza	Paño seco o ligeramente húmedo, sin detergente
Garantía	Consulte al fabricante (Kichler)

Preguntas frecuentes - Lucian II Kichler

¿Cuáles son las dimensiones disponibles para el ventilador Lucian II?

El ventilador está disponible en tres tamaños: 42 pulg, 52 pulg y 60 pulg de diámetro.

¿Cómo invertir el sentido de rotación de las aspas?

Use el interruptor deslizante negro ubicado en la caja del interruptor. Nunca manipule el inversor cuando las aspas estén girando; el ventilador debe estar apagado.

¿Se puede instalar el ventilador en un techo inclinado?

Sí, con una varilla descendente más larga (no incluida) para mantener un espacio libre de al menos 12 pulg entre la aspa y el techo.

¿Qué hacer si el ventilador no arranca?

Verifique los fusibles o disyuntores, y asegúrese de que todas las conexiones eléctricas estén bien apretadas. Siempre corte la alimentación antes de cualquier verificación.

¿Cómo limpiar el ventilador?

Use un paño seco o ligeramente húmedo. Nunca use agua ni detergentes para evitar dañar las aspas.

¿Cuál es el peso máximo soportado por la caja de salida?

La caja de salida debe ser capaz de soportar al menos 15,9 kg (35 lb) y llevar la indicación «Aceptable para soportar un ventilador».

¿Cómo reducir las oscilaciones del ventilador?

Verifique que todos los tornillos de las aspas y soportes estén apretados. Mida la distancia entre cada aspa y el techo: debe ser igual a 1/8 pulg. Si la oscilación persiste, intercambie dos aspas adyacentes.

El ventilador emite un ruido anormal, ¿qué hacer?

Asegúrese de que todos los tornillos del motor y los soportes estén bien apretados. Verifique que las conexiones eléctricas no rocen. Deje un período de rodaje de 24 horas para que desaparezcan los ruidos.

¿Puedo usar un control de velocidad variable de pared?

No, los controles de velocidad de estado sólido no son compatibles con este ventilador. Use solo el control remoto o la cadena de tiro incluidos.

¿Dónde encontrar las piezas de repuesto?

Contacte al servicio al cliente de Kichler al 866.558.5706 (lun-vie, 8am-5pm EST) o visite el sitio www.kichler.com.

MANUAL DE USUARIO Lucian II Kichler

Las imágenes del producto pueden diferir ligeramente del producto real.

MANUAL DE INSTRUCCIONES

Modelo n.°: 330241, 330242, 330243

LEERY GUARDAR ESTAS INSTRUCCIONES

REV.28-JUL-2022

ÍNDICE

NORMAS DE SEGURIDAD....3

HERRAMIENTAS NECESARIAS ....4

CONTENIDO DEL PAQUETE......4

OPCIONES DE MONTAJE......5

COLGAR EL VENTILADOR....6

INSTALACIÓN DE SOPORTE DE SEGURIDAD ...9

CONEXIONES ELÉCTRICAS ....10

FINALIZACIÓN DE LA INSTALACIÓN....11

COLOCACIÓN DE LAS ASPAS DEL VENTILADOR....12

INSTALACIÓN DE LA PLACA DE MONTAJE .....12

INSTALACIÓN DE LA CARCASA DEL INTERRUPTOR...13

RESOLUCIÓN DE PROBLEMAS....15

NORMAS DE SEGURIDAD

1. PRECAUCIÓN: RIESGO DE DESCARGA ELÉCTRICA. Desconecte la energía en el panel del disyuntor principal o en la caja de fusibles principal antes de comenzar y durante la instalación.
2. ADVERTENCIA: Todo el cableado debe instalarse de acuerdo con el Código Eléctrico Nacional 70 del Instituto Nacional Estadounidense de Estándares (American National Standards Institute, ANSI)/la Asociación Nacional de Protección contra Incendios (National Fire Protection Association) y los códigos eléctricos locales. La instalación eléctrica debe ser realizada por un electricista calificado.
3. ADVERTENCIA: No apto para usar con controles de velocidad de estado sólido.
4. ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica u otras lesiones personales, monte el ventilador conectándolo a la caja de salida marcada como "Apta para soporte de ventilador de 15,9 kg (35 lb) o menos" y use los tornillos de montaje proporcionados con la caja de tomacorrientes. La mayoría de las cajas de salida comúnmente usadas para sujetar apliques de luz no son aptas para uso con ventiladores y deben reemplazarse. Debido a la complejidad de la instalación de este ventilador, se recomienda enfáticamente la intervención de un electricista certificado y calificado.
5. La caja de salida y la estructura de soporte deben estar montadas de manera segura y ser capaces de soportar de manera confiable un mínimo de 15,9 kg (35 libras). Use solo cajas de salida con certificación cULus y marcadas como "Apta para soporte de ventilador de 15,9 kg (35 lb) o menos".
6. El ventilador debe montarse con un espacio libre mínimo de 2,1 m (7 pies) desde el borde posterior de las aspas hasta el suelo.

7. ADVERTENCIA: No opere el interruptor de inversión mientras las aspas del ventilador estén en movimiento. El ventilador debe estar apagado y las aspas detenidas antes de invertir la dirección de las aspas.

8. Evite colocar objetos en el camino de las aspas.

9. ADVERTENCIA: asegúrese de que la corriente esté desconectada antes de limpiar su ventilador.
10. Para evitar lesiones personales o daños al ventilador y otros elementos, tenga cuidado cuando trabaje alrededor o limpie el ventilador.
11. No use agua ni detergentes para limpiar el ventilador ni las aspas del ventilador. Un paño seco para el polvo o un paño ligeramente humedecido será adecuado para la mayor parte de la limpieza.
12. Después de realizar las conexiones eléctricas, los conductores empalmados deben girarse hacia arriba y empujarse con cuidado hacia la caja de salida. Los cables deben separarse con el conductor puesto a tierra, y el conductor de puesta a tierra del equipo en un lado de la caja de salida, y el conductor sin puesta a tierra en el otro lado de la caja de salida.
13. Los diagramas eléctricos son solo para fines de referencia. Los kits de luz que no vengan empaquetados con el ventilador deben tener la certificación cULus y estar marcados como aptos para usar con el modelo de ventilador que está instalando. Los interruptores deben ser interruptores de uso general con certificación cULus. Consulte las instrucciones que vienen con los kits de luz e interruptores para un montaje adecuado.
14. Todos los tornillos de fijación deben revisarse y volverse a apretar cuando sea necesario antes de la instalación.
    ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLE LOS SOPORTES DEL ASPA (TAMBIÉN DENOMINADOS BRIDAS) DURANTE EL MONTAJE O DESPUÉS DE LA INSTALACIÓN. NO INTRODUZCA OBJETOS EN EL CAMINO DE LAS ASPAS.
    N.W. 10 KG (22 LB) / G.W. 11 KG (24.2 LB) (42 in)
    N.W. 11.5 KG (25.3 LB) / G.W. 12.5 KG (28 LB) (52 in)
    N.W. 13 KG (28.6 LB) / G.W. 14 KG (31 LB) (60 in)

HERRAMIENTAS NECESARIAS

• Destornillador Phillips
• Destornillador plano
• Llave de 11 mm
- Escalera de mano
• Cortadores de alambre

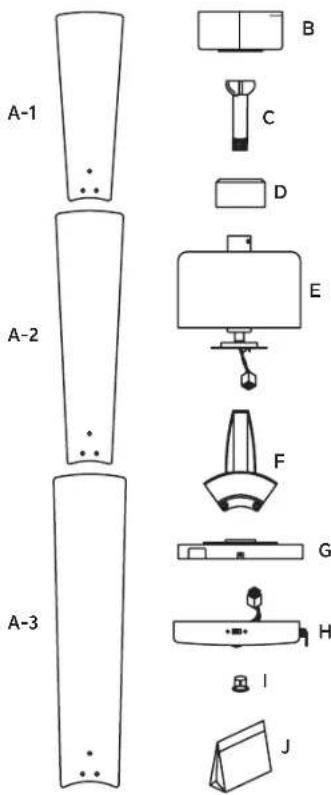

CONTENIDO DEL PAQUETE

Desempaque su ventilador y verifique el contenido. Debería tener los siguientes elementos:

A-1. Aspas del ventilador (5) (42 in)
A-2. Aspas del ventilador (5) (52 in)
A-3. Aspas del ventilador (5) (60 in)
B. Soporte de montaje de techo y dosel
C. Conjunto de bola/varilla de extensión
D. Cubierta de acoplamiento
E. Conjunto del motor del ventilador
F. Juego de 5 soportes para aspas
G. Placa de montaje
H. Caja del interruptor

I. Tapón de plástico

J. Contenido de la bolsa de piezas

1) Accesorios de montaje:
Tuercas para cables (3)
2) Accesorios de fijación del aspa:
Tornillos (15), Arandelas de fibra (15)
3) Hardware para montaje del cable de seguridad:

Tornillos para madera, arandela

de seguridad, arandela

4) Cadenas de tracción y leontinas

Si no existe una caja de montaje con certificación UL (cUL para la instalación canadiense), Ica las siguientes instrucciones. Desconecte la corriente quitando los fusibles o apagando los disyuntores.

Fije la caja de salida directamente a la estructura del edificio. Utilice sujetadores y materiales de construcción adecuados. La caja de salida y su soporte deben poder soportar completamente el peso total del ventilador (hasta 15,9 kg [35 libras]). No utilice cajas de salida de plástico.

Las figuras 1, 2 y 3 son ejemplos de diferentes formas de montar la caja de salida.

NOTA: Si está instalando el ventilador de techo en un techo inclinado (abovedado), es posible que necesite una varilla de extensión más larga para mantener el espacio adecuado entre la punta del aspa y el techo. Se sugiere un espacio libre mínimo de 12" para un funcionamiento óptimo.

NOTA: Según la ubicación que haya seleccionado para la instalación, es posible que deba comprar e instalar un "colgador de viguetas" para el soporte de la caja de salida. Asegúrese de qué el colgador de viguetas que compre haya sido diseñado para usarse con ventiladores de techo. (Figura 4)

Figura 1

Figura 2

Figura 3

Figura 4

COLGAR EL VENTILADOR

ADVERTENCIA: Todos los tornillos de fijación deben revisarse y volverse a apretar cuando sea necesario antes de la instalación.

RECUERDE desconectar la corriente antes de comenzar la instalación.

Para instalar correctamente su ventilador de techo, siga los pasos a continuación.

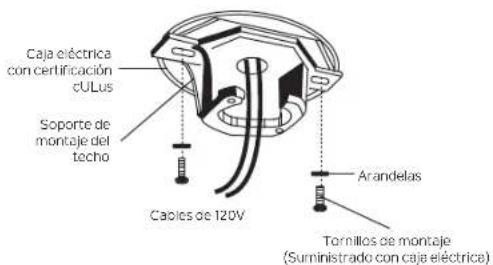

Paso 1. Retire la cubierta inferior decorativa del dosel girando la cubierta en sentido contrario a las agujas del reloj. (Figura 5)

Paso 2. Retire el soporte del montaje de techo del dosel (y guarde uno de los dos tornillos). Afloje los tornillos restantes con un medio giro. (Fig. 5)

Paso 3. Pase los cables de suministro de 120 voltios desde la caja de salida del techo a través del centro del soporte de montaje del techo. (Figura 6)

Paso 4. Fije el soporte de montaje del techo a la caja de salida usando los tornillos y las arandelas incluidos con la caja de salida. (Figura 6)

Figura 5

Figura 6

COLGAR EL VENTILADOR (continuación)

ADVERTENCIA: Todos los tornillos de fijación deben revisarse y volverse a apretar cuando sea necesario antes de la instalación.

Paso 5. Retire la bola de suspensión del conjunto de la varilla de extensión aflojando el tornillo de fijación, desatornillando y quitando el pasador transversal y desatornillando la bola para quitarla de la varilla. (Figura 7)

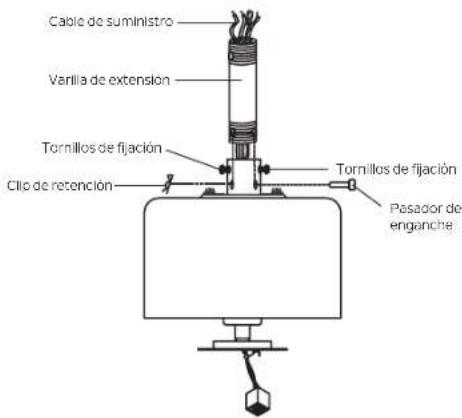

Paso 6. Afloje los dos tornillos de fijación y retire el pasador de enganche y el clip de retención del acoplamiento en la parte superior del conjunto del motor. (Figura 8)

Paso 7. Introduzca con cuidado los cables conductores eléctricos y el cable de seguridad desde el ventilador hacia arriba, a través de la varilla de extensión. Enrosque la varilla de extensión en el acoplamiento hasta que los orificios del pasador de enganche estén alineados.

A continuación, reemplace el pasador de enganche y el clip de retención. Apriete ambos tornillos de fijación. (Figura 8)

Figura 7

Figura 8

COLGAR EL VENTILADOR (continuación)

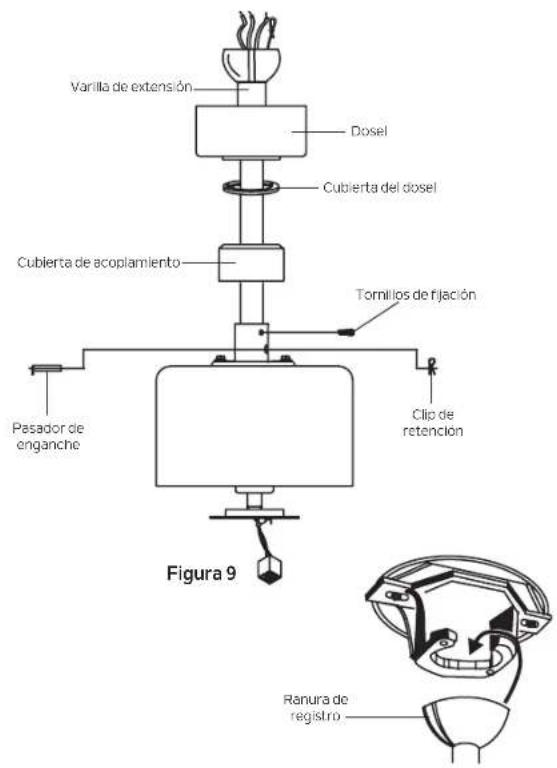

Paso 8. Deslice la cubierta del acoplamiento, la cubierta del dosel y el dosel por la varilla de extensión. (Figura 9)

Enrosque la bola de suspensión en la varilla de extensión, inserte el pasador transversal a través la varilla de extensión y apriete. Luego, apriete el tornillo de fijación. (Figura 9)

Paso 9. Levante el conjunto del motor a su posición y coloque la bola de suspensión en el soporte de montaje.

Gire todo el conjunto hasta que la "lengüeta de retención" haya caído en la "ranura de registro" y se asiente firmemente. (Figura 10)

Todo el conjunto del motor no debe girar (hacia la izquierda o hacia la derecha) cuando se asiente correctamente.

ADVERTENCIA: Si no vuelve a colocar el pasador transversal y asienta la "lengüeta de retención", el ventilador puede caerse del techo durante el funcionamiento. Tenga especial cuidado para asegurarse de que este pasador se vuelva a colocar.

Figura 10

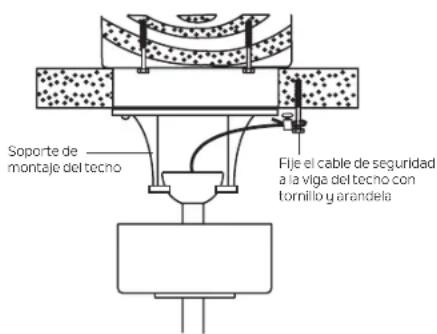

INSTALACIÓN DE SOPORTE DE SEGURIDAD (requerido para instalación canadiense ÚNICAMENTE)

El cable de soporte de seguridad se proporciona para ayudar a evitar que el ventilador de techo se caiga.

Paso 1. Fije el tornillo para madera y las arandelas a la viga del techo junto al soporte de montaje, pero no los apriete. (Figura 11)

Paso 2. Ajuste la longitud del cable de seguridad para alcanzar el tornillo y las arandelas tirando del cable adicional a través de la abrazadera del cable hasta que la longitud total sea la correcta, vuelva a colocar el extremo del cable a través de la abrazadera del cable, formando un bucle en el extremo del cable. Apriete firmemente la abrazadera del cable. Ahora, coloque el lazo en el extremo del cable de seguridad sobre el tornillo para madera y debajo de la arandela. Apriete firmemente el tornillo de madera.

NOTA: Aunque el cable de soporte de seguridad es necesario solo para instalaciones canadienses. Es una buena idea hacer el acoplamiento con cualquier instalación.

Figura 11

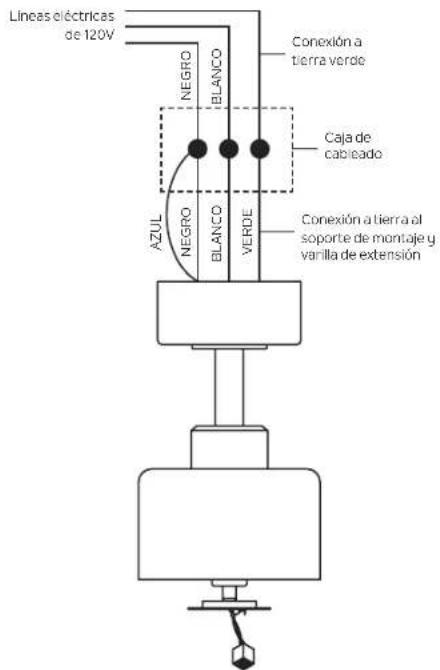

CONEXIONES ELÉCTRICAS

ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese de haber desconectado la energía en el panel del circuito principal.

Siga los pasos a continuación para conectar el ventilador al cableado doméstico. Utilice las tuercas para la conexión de cables suministradas con el ventilador. Sujete los conectores con cinta aislante. Asegúrese de que no haya conexiones ni tramos de cables sueltos.

Paso 1. Conecte el cable de suministro del ventilador (negro) y el cable de suministro de luz (azul) al cable de suministro doméstico negro como se muestra en la Figura 12.

Paso 2. Conecte el cable neutro del ventilador (blanco) al cable doméstico neutro (blanco).

Paso 3. Conecte el cable de conexión a tierra del ventilador (verde) al cable de conexión a tierra doméstico.

Paso 4. Después de conectar los cables, sepárelos de modo que los cables verde y blanco estén en un lado de la caja de salida y los cables negros en el otro lado.

Paso 5. Gire las tuercas de conexión hacia arriba y empuje el cableado dentro de la caja de salida.

Figura 12

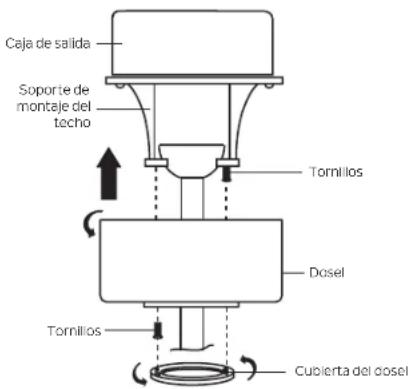

FINALIZACIÓN DE LA INSTALACIÓN

Paso 1. Meta todas las conexiones cuidadosamente en la caja de salida del tocho.

Paso 2. Deslice el dosel hacia arriba hasta el soporte de montaje y coloque una de las ranuras del orificio de la llave sobre el tornillo del soporte de montaje. Gire el dosel hasta que la cabeza del tornillo se bloquee en su lugar en la sección estrecha del orificio de la llave. Consulte la figura 13.

Paso 3. Alinee el orificio circular restante en el dosel con el orificio restante en el soporte de montaje del techo. Inserte y apriete el tornillo de montaje que retiró anteriormente y el tornillo de montaje del Paso 2 anterior. Ahora, fije la cubierta del dosel a las cabezas de los tornillos de montaje insertando las cabezas de los tornillos en el lado inferior de la cubierta del dosel y girando la cubierta en el sentido de las agujas del reloj.

NOTA: Ajuste los tornillos del dosel según sea necesario hasta que el dosel y la cubierta del florón estén ajustados. (Figura 13)

ADVERTENCIA: Asegúrese de que la "lengüeta de retención" en la parte inferior del soporte colgante esté correctamente asentada en la "Ranura de registro" en el lado de la bola del soporte antes de fijar el dosel al soporte.

Figura 13

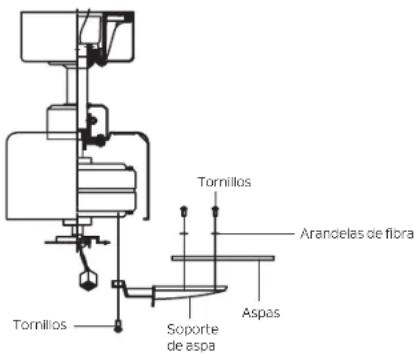

COLOCACIÓN DE LAS ASPAS DEL VENTILADOR

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, desconecte el circuito de suministro eléctrico al ventilador antes de instalar las aspas.

PRECAUCIÓN: Retire los cinco bloques de goma de envío unidos a la cara del motor. Estos bloques evitan que el motor se mueva durante el envío y DEBEN retirarse durante la instalación.

Paso 1. Fije un aspa a un soporte de aspa usando los tornillos y las arandelas de fibra proporcionadas. (Figura 14)

Asegúrese de que el aspa esté recta cuando esté colocada en el soporte de aspas. Apriete cada tornillo de montaje hasta que la arandela de fibra esté ligeramente comprimida. Repita este procedimiento para cada aspa.

Paso 2. Fije cada aspa al motor utilizando los tornillos para montaje del soporte de aspas. (Figura 14)

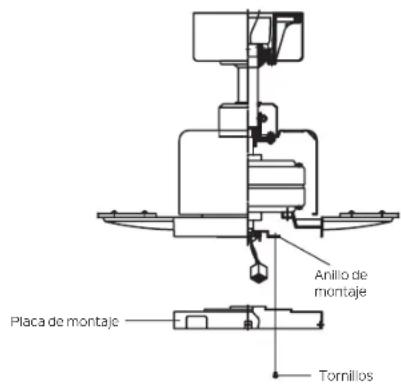

INSTALACIÓN DE LA PLACA DE MONTAJE

Paso 1. Afloje los dos tornillos del anillo de montaje fijado al eje del motor y "retire" y guarde el tercer tornillo. (Figura 15)

Paso 2. Coloque los orificios de la llave en la placa de montaje sobre los dos tornillos previamente aflojados del anillo de montaje, gire la placa de montaje hasta que se trabe en su lugar en la sección estrecha de los orificios de la llave. Fije apretando los dos tornillos previamente aflojados y el que quitó previamente. (Figura 15)

Figura 14

Figura 15

INSTALACIÓN DE LA CARCASA DEL INTERRUPTOR

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, desconecte el circuito de suministro eléctrico al ventilador antes de instalar la carcasa del interruptor.

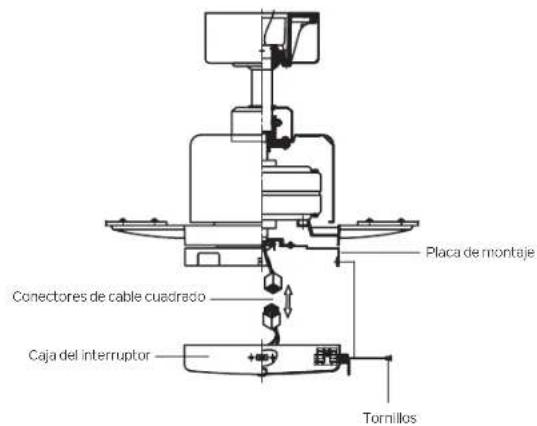

Paso 1. Mientras sostiene la carcasa del interruptor debajo del ventilador de techo, empuje los conectores de cable cuadrado juntos. Uno del ventilador y otro de la carcasa del interruptor. (Figura 16)

NOTA: Estos conectores están codificados por color y SOLO se activarán cuando los tramos de color coincidan (se alineen).

Paso 2. Empuje con cuidado todos los cables en el interior de la carcasa del interruptor.

Fije la carcasa del interruptor a la placa de montaje con los tornillos proporcionados. Asegúrese de que cada tornillo esté apretado. (Figura 16)

Figura 16

Encienda la corriente y verifique el funcionamiento del ventilador de techo.

Mediante la cadena de tracción se controlan las tres velocidades del ventilador de techo.

1 tirón = alto, 2 tirones = medio, 3 tirones = bajo y el cuarto tirón apaga el motor.

Mediante el interruptor deslizante negro en el lado de la carcasa del interruptor se controla la dirección de las aspas en los modos de "avance y retroceso".

ADVERTENCIA: No opere el interruptor de inversión mientras las aspas del ventilador estén en movimiento. El ventilador debe estar apagado y las aspas detenidas antes de invertir la dirección de las aspas.

Clima cálido: avance (sentido contrario a las agujas del reloj) Un flujo de aire hacia abajo crea un efecto refrescante como se muestra en la Figura 17. Esto le permite configurar su aire acondicionado en una temperatura más cálida sin afectar su comodidad.

Clima frío: retroceso (en el sentido de las agujas del reloj) Un flujo de aire ascendente remueve el aire caliente del techo como lo muestra la Figura 18. Esto le permite configurar su unidad de calefacción en una configuración más fría sin afectar su comodidad.

RESOLUCIÓN DE PROBLEMAS

Problema Solución

El ventilador no arranca.

1. Verifique los fusibles o disyuntores del circuito.
2. Verifique todas las conexiones eléctricas para asegurar un contacto adecuado. PRECAUCIÓN: Asegúrese de que la corriente principal esté APAGADA cuando verifique cualquier conexión eléctrica.

El ventilador suena ruidoso.

1. Asegúrese de que todos los tornillos de la carcasa del motor estén ajustados.
2. Asegúrese de que los tornillos que sujetan los soportes de las aspas del ventilador al motor estén apretados.
3. Asegúrese de que las conexiones de tuercas para cables no se froten entre sí ni con la pared interior de la caja del interruptor. PRECAUCIÓN: Asegúrese de que la energía principal esté apagada.
4. Permita un período de "rodaje" de 24 horas. La mayor parte del ruido asociado con un ventilador nuevo desaparecerá durante este tiempo.
5. Si usa un kit de luz opcional, asegúrese de que los tornillos que sujetan la cristalería estén bien apretados. Asegúrese de que las bombillas no toquen ningún otro componente.
6. No conecte este ventilador a controles de velocidad variable montados en la pared. No son compatibles con motores de ventiladores de techo ni controles remotos.
7. Asegúrese de que el dosel superior esté a poca distancia del techo. No debe tocar el techo.

Oscilación del ventilador.

1. Verifique que todos los tornillos de aspa y del brazo de aspa estén firmes.
2. La mayoría de los problemas de oscilación del ventilador se deben a que los niveles de las aspas no son iguales. Compruebe este nivel seleccionando un punto en el techo por encima de la punta de una de las aspas. Mida esta distancia. Gire el ventilador hasta que se coloque la siguiente aspa para medir. Repita para cada aspa. La desviación de la distancia debe ser igual dentro de 1/8".
3. Si aún se nota la oscilación del aspa, intercambiar dos aspas adyacentes (una al lado de la otra) puede redistribuir el peso y posiblemente dar como resultado un funcionamiento más fluido.

KICHLER®

www.kichler.com

KICHLER® LIGHTING LLC

30455 SOLON ROAD

SOLON, OHIO 44139

SERVICIO AL CLIENTE 866.558.5706

8:00 A. M. A 5:00 P. M. EST, DE LUNES A VIERNES

28/07/2022

© Kichler Lighting LLC. Todos los derechos reservados.
