Tipo de producto	Ventilador de pie / columna
Marca	Bimar
Modelo	VTM34
Uso previsto	Ventilación interior doméstica
Alimentación	220-240 V ~ 50 Hz
Potencia nominal	Aproximadamente 45 W
Número de velocidades	3 (mínima, media, máxima)
Oscilación horizontal	Sí, controlada por botón
Inclinación vertical	Sí, ajustable mediante tornillo
Diámetro de la hélice	Aproximadamente 34 cm
Altura total	Aproximadamente 50 cm
Peso neto	Aproximadamente 2,5 kg
Material de la rejilla	Metal protegido contra la corrosión
Función difusor de aromas	Opcional (aceites esenciales no incluidos)
Limpieza	Paño suave húmedo; no sumergir
Precauciones de seguridad	No insertar objetos en la rejilla; desconectar antes del mantenimiento
Temperatura ambiente máx.	40 °C
Longitud del cable de alimentación	Aproximadamente 1,5 m
Clase de protección	II (doble aislamiento)
Accesorios incluidos	Manual de instrucciones

Preguntas frecuentes - VTM34 Bimar

¿Cómo elegir la velocidad del ventilador?

Use el selector de velocidad (referencia 6 en el manual): posición 1 para velocidad mínima, 2 para velocidad media, 3 para velocidad máxima. Para detener, coloque el selector en 0 y desconecte el aparato.

¿Cómo activar la oscilación horizontal?

Presione el botón de oscilación (referencia 5) ubicado en el cuerpo del motor. Para detener el movimiento, levante el botón. El ventilador oscilará de derecha a izquierda.

¿Cómo ajustar la inclinación vertical?

Afloje el tornillo (referencia 8), incline el cabezal del ventilador en la dirección deseada, luego vuelva a apretar el tornillo para bloquear la posición.

¿Puedo usar el ventilador con un difusor de aromas?

Sí, si su modelo está equipado con él. Cuelgue el difusor de aromas (no incluido) en la rejilla delantera o trasera mediante los ganchos. Vierta unas gotas de aceite esencial en el filtro sin exagerar para evitar dañar la pintura.

¿Cómo limpiar el ventilador?

Desconecte siempre el aparato antes de la limpieza. Use un paño suave ligeramente húmedo. No use productos abrasivos o corrosivos. Nunca sumerja el ventilador en agua. Asegúrese de que los orificios de ventilación del motor estén libres de polvo.

¿Qué hacer si el ventilador no funciona?

Verifique primero que el enchufe esté correctamente conectado y que el tomacorriente funcione. Si el problema persiste, apague el aparato y contacte a un técnico calificado. No intente repararlo usted mismo.

El ventilador hace ruido, ¿es normal?

Un ligero ruido de funcionamiento es normal. Si el ruido se vuelve fuerte o anormal, verifique que la hélice no esté obstruida y que el ventilador esté sobre una superficie estable. Si el ruido persiste, haga revisar el aparato por un profesional.

¿Puedo usar el ventilador al aire libre?

No, este aparato está diseñado solo para uso interior. No lo exponga a la intemperie (sol, lluvia, etc.) ya que podría provocar una descarga eléctrica o un incendio.

¿Cómo guardar el ventilador si no se usa por mucho tiempo?

Desconecte el aparato y límpielo. Guárdelo en su embalaje original, protegido del polvo y la humedad. Si ya no lo va a usar, corte el cable de alimentación después de desconectarlo para hacerlo inofensivo.

¿Qué hacer si el cable de alimentación está dañado?

No use el aparato. El cable debe ser reemplazado por el fabricante, su servicio posventa o una persona calificada para evitar peligros. Contacte al soporte técnico de Bimar.

MANUAL DE USUARIO VTM34 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET BEDIENUNGSANLEITUNG NOTICE D'INSTRUCTIONS FOLLETO DE INSTRUCCIONES

VENTILATORE DA TAVOLO

TABLE FAN TISCHVENTILATOR VENTILATEUR DE TABLE VENTILADOR DE MESA

type VTM34.NE/VTM34.CA (mod. Elvis)

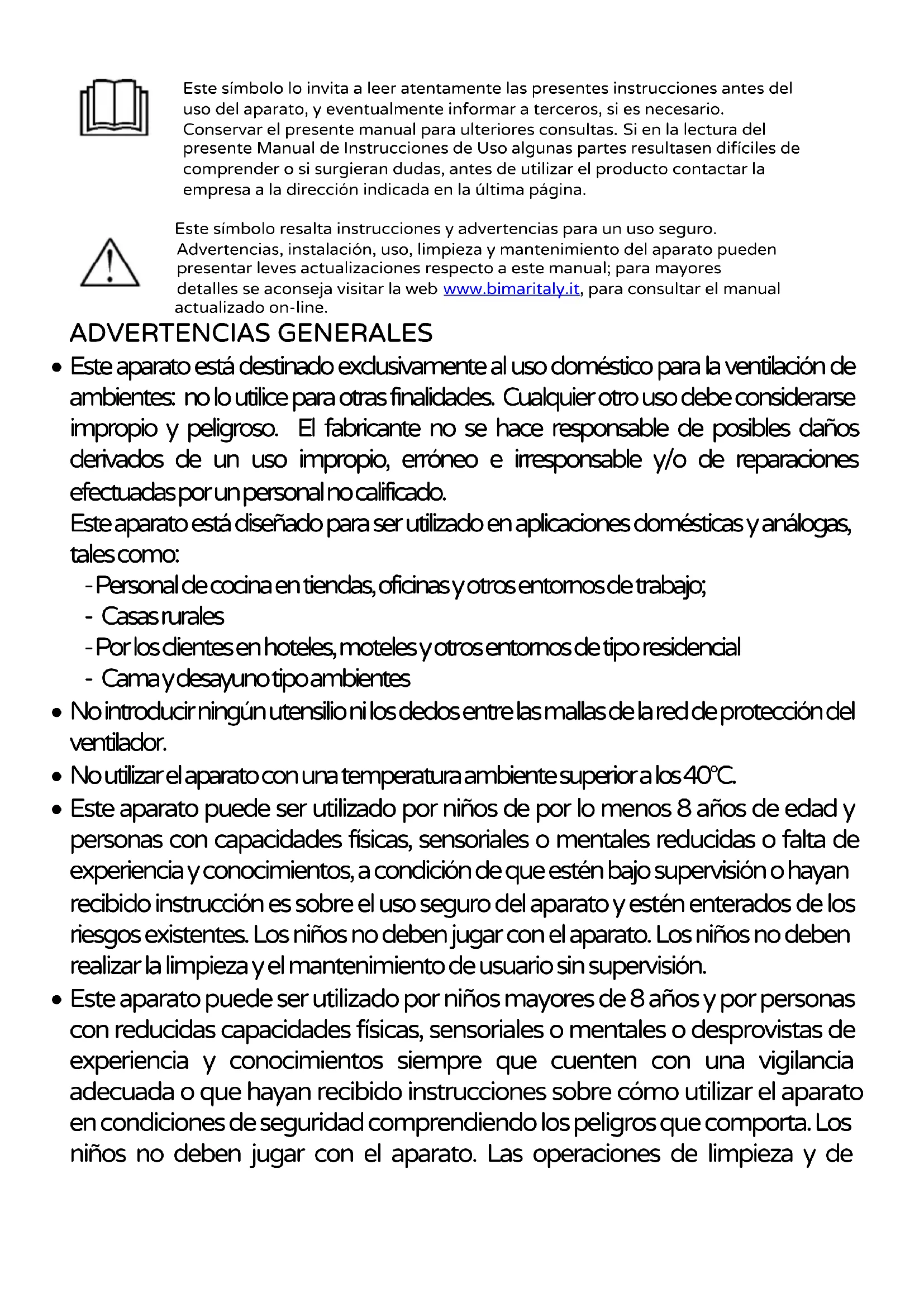

Este símbolo lo invita a leer atentamente las presentes instrucciones antes del uso del aparato, y eventualmente informar a terceros, si es necesario.

Conservar el presente manual para ulteriores consultas. Si en la lectura del presente Manual de Instrucciones de Uso algunas partes resultasen difíciles de comprender o si surgieran dudas, antes de utilizar el producto contactar la empresa a la dirección indicada en la última página.

Este símbolo resalta instrucciones y advertencias para un uso seguro.

Advertencias, instalación, uso, limpieza y mantenimiento del aparato pueden presentar leves actualizaciones respecto a este manual; para mayores detalles se aconseja visitar la web www.bimaritaly.it, para consultar el manual actualizado on-line.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico para la ventilación de ambientes: no lo utilice para otras finalidades. Cualquier otro uso debe considerarse impropio y peligroso. El fabricante no se hace responsable de posibles daños derivados de un uso impropio, erróneo e irresponsable y/o de reparaciones efectuadas por un personal no calificado.

Este aparato está diseñado para ser utilizado en aplicaciones domésticas y análogas, tales como:

• Personal de cocina en tiendas, oficinas y otros entornos de trabajo;
• Casas rurales
• Por los dientes en hoteles, moteles y otros entornos de tipo residencial

• Camay desayuno tipo ambientes

• No introducir ningún utensilio ni los dedos entre las mallas de la red de protección del ventilador.

• No utilizar el aparato con una temperatura ambiente superior a los 40°C.
• Este aparato puede ser utilizado por niños de por lo menos 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos, a condición de que estén bajo supervisión o hayan recibido instrucción es sobre el uso seguro del aparato y estén enterados de los riesgos existentes. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza y el mantenimiento de usuario sin supervisión.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o desprovistas de experiencia y conocimientos siempre que cuenten con una vigilancia adecuada o que hayan recibido instrucciones sobre cómo utilizar el aparato en condiciones de seguridad comprendiendo los peligros que comporta. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de

mantenimiento no pueden ser efectuadas por niños de edad inferior a 8 años sin la supervisión de un adulto.

- Atención: cuando se utilizan aparatos eléctricos, es preciso respetar siempre las precauciones de seguridad básicas para evitar los riesgos de incendio, de descargas eléctricas y de lesiones físicas.

- No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional calificado.

- No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional calificado.

- Asegurarse de que el ventilador funciona correctamente: de no ser así, apagar el aparato y hacerlo revisar por personal profesional calificado.

- No desplazar el aparato mientras está funcionando.

- Si el aparato no está en función, sacar la clavija de la toma de corriente.

- Es indispensable desenchufar el aparato antes de montar el pie o cualquier otro accesorio o antes de desmontarlo(s).

- No dejar el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).

- No tocar el aparato con las manos o los pies mojados.

- No tirar del cable para desplazar el aparato.

- No desplazar el aparato mientras está funcionando.

- No tirar del cable de alimentación o del propio aparato para sacar la clavija de la toma de corriente.

- Si el cable de alimentación está estropeado, hacerlo cambiar por el fabricante, por su servicio de asistencia técnica o en todo caso por una persona con una calificación similar a fin de prevenir cualquier riesgo.

- Este aparato no está destinado a ser controlado por un temporizador externo o por un sistema de mando a distancia separado, esto para evitar el riesgo de incendio si el aparato estuviera cubierta o colocado de forma incorrecta.

- En caso de avería o de funcionamiento defectuoso, apagar el aparato y hacerlo revisar por personal profesional calificado; una reparación realizada por personal no calificado puede constituir una fuente de peligro y además anula la garantía.

- Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección.

INSTALACIÓN

- Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de plástico, poliestireno

expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos.

• Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica y que la toma sea provista de eficaz puesta a tierra (la empresa fabricante declina todo tipo de responsabilidad derivada de la falta de observación de esta norma). En caso de incompatibilidad entre el enchufe y la clavija del aparato, hacer cambiar el enchufe por otro de un tipo adecuado acudiendo para ello a personal profesional calificado, que comprobará la sección de los cables del enchufe está adaptado a la potencia absorbida por el aparato. En general está desaconsejado el uso de adaptadores o de alargadores; si fuera indispensable, tienen que ser conformes a las normas vigentes de seguridad y su capacidad de amperaje no tiene que ser inferior a la máxima del aparato.
• Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.
• La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.
• No colocar el aparato encima de una repisa y/o cerca de un lavabo o de un recipiente con líquidos (dejar una distancia mínima de 2 metros) para evitar el riesgo de caída dentro del líquido.
• Colocar el ventilador alejado de tejidos (cortinas, etc.) o materiales volátiles que puedan obstruir la rejilla de ventilación; comprobar también que la parte delantera esté libre de materiales volátiles (polvo, etc.).
• Colocar el aparato lejos de toda fuente de calor (por ej. llamas libres, hornillo de gas, etc.).
• La superficie de apoyo tiene que ser estable, no inclinada (ya que el aparato podría volcarse) y lisa.

Atención: el ventilador solamente puede utilizarse si está ensamblado completa y correctamente, es decir con su base y su rejilla de protección.

Atención: desconectar siempre el aparato de la toma de corriente antes de ensamblar el aparato.

En caso de duda, encargar una revisión por parte de personal profesionalmente capacitado o solicitar que realice la operación.

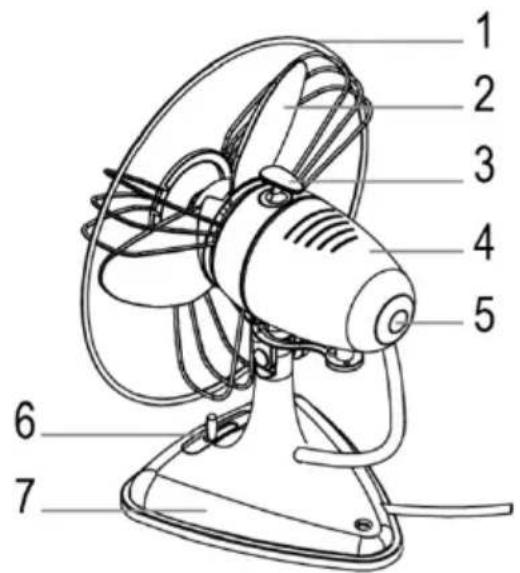

Para las operaciones de ensamblaje, tomar como referencia las figuras.

USO

Antes de cada uso, comprobar que el aparato se encuentra en buen estado y que el cable eléctrico no está dañado. De no ser así, pedir su sustitución por parte del fabricante o de su servicio técnico, o en cualquier caso por parte de una persona con una calificación profesional equivalente, para así evitar todo posible riesgo.

Enchufar la clavija en la toma de corriente.

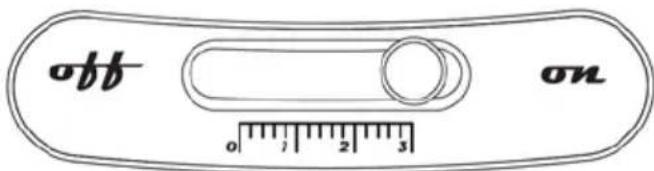

Ventilación: seleccionar la velocidad deseada con el selector (2):

1 – Velocidad mínima 2 – Velocidad intermedia 3 – Velocidad máxima

Para apagar el ventilador, pulsar la tecla 0 y sucesivamente extraer la clavija de la toma de corriente.

Oscilación horizontal (derecha-izquierda): se obtiene pulsando el botón (6) situado en el cuerpo motor. Para detener el movimiento y mantener el ventilador parado, levantar el botón.

Inclinación vertical (arriba-abajo): desenroscar el tornillo (8), ajustar la inclinación en la dirección deseada y atornillar el tornillo para bloquear la cabeza del ventilador.

En caso de inactividad prolongada, extraer la clavija de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de realizar las operaciones normales de limpieza, desenchufar la clavija de la toma de corriente.

- Para la limpieza, utilizar un paño suave ligeramente humedecido; no utilizar productos abrasivos ni corrosivos.

- No sumergir ninguna parte del ventilador en agua u otro líquido: si esto sucediera, no introducir bajo ningún concepto la mano dentro del líquido; lo primero que hay que hacer es desenchufar la clavija de la toma de corriente. Secar cuidadosamente el aparato y comprobar que todas las partes eléctricas están secas: en caso de duda, acudir a personal profesional calificado.

- Es imprescindible que los orificios de aireación del motor estén libres de polvo y fibras.

- En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.

- Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

Advertencias para la correcta eliminación del producto conforme la Directiva Europea 2011/65/UE. Al final de su vida útil, el producto no debe eliminarse con los residuos domésticos.

Puede ser entregado en los correspondientes centros de recolección diferenciada predispuestos por las administraciones municipales, o bien en la sede de los distribuidores que ofrecen este servicio. Eliminar separadamente un electrodoméstico permite evitar posibles consecuencias negativas para el ambiente y para la salud que derivan de una eliminación inadecuada y permite recuperar los materiales de los que se compone a fin de conseguir un importante ahorro de energía y recursos. Para destacar la obligación de eliminar separadamente los electrodomésticos, La eliminación incorrecta del producto por parte del usuario conlleva la aplicación de sanciones administrativas previstas por la normativa vigente.

Prescrizioni relative alle informazioni/Information requirements/Informations/Informationsanforderungen/ Disposiciones relativas a las informaciones
Descrizione/Description/Description/ Beschreibung/Descripción	Simbolo/Symbol/ Symbol/Símbolo	Valore/Value/Valeur/Wert/Valor	Unità/Unit/Unité/Einheit/Símbolo
Portata massima d'aria/Maximum fan flow rate/ Puissance de ventilation maximale/ Maximaler Luftdurchsatz des Lüfters/Capacidad máxima de aire	F	36.3	m^3/min
Potenza assorbita del ventilatore/Fan power input/Puissance d'entrée ventilateur/Eingangsleistung des Lüfters/Potencia absorbida por el ventilador	P	34.7	W
Valori di esercizio/Service value/Valeur de fonctionnement/Betriebswert/ Valores de funcionamiento	SV	1.0	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption/ Consommation électrique en veille/ Standby-Leistungsverbrauch/ Consumo eléctrico en modalidad “reposo”	PSB	-	W
Livello di potenza sonora del ventilatore/Fan sound power level/Niveau sonore ventilateur/Geräuschpegel des Lüfters/ Nivel de potencia acústica del ventilador	LWA	60	dB(A)
Velocità massima dell'aria/Maximum air velocity/Vitesse maximale de l'air/Maximale Luftstromgeschwindigkeit/Velocidad máxima del aire	c	2.4	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value/ Valeur standard de fonctionnement/Messnorm für Betriebswert/Normativas de medición para valores de funcionamiento	Regolamento/Commission Regulation/ Valeur standard de fonctionnement /Kommissionsvorschrift / Reglamento: (UE)n.206/2012
