MANUAL DE USUARIO VP310 Bimar

FOLLETO DE INSTRUCCIONES

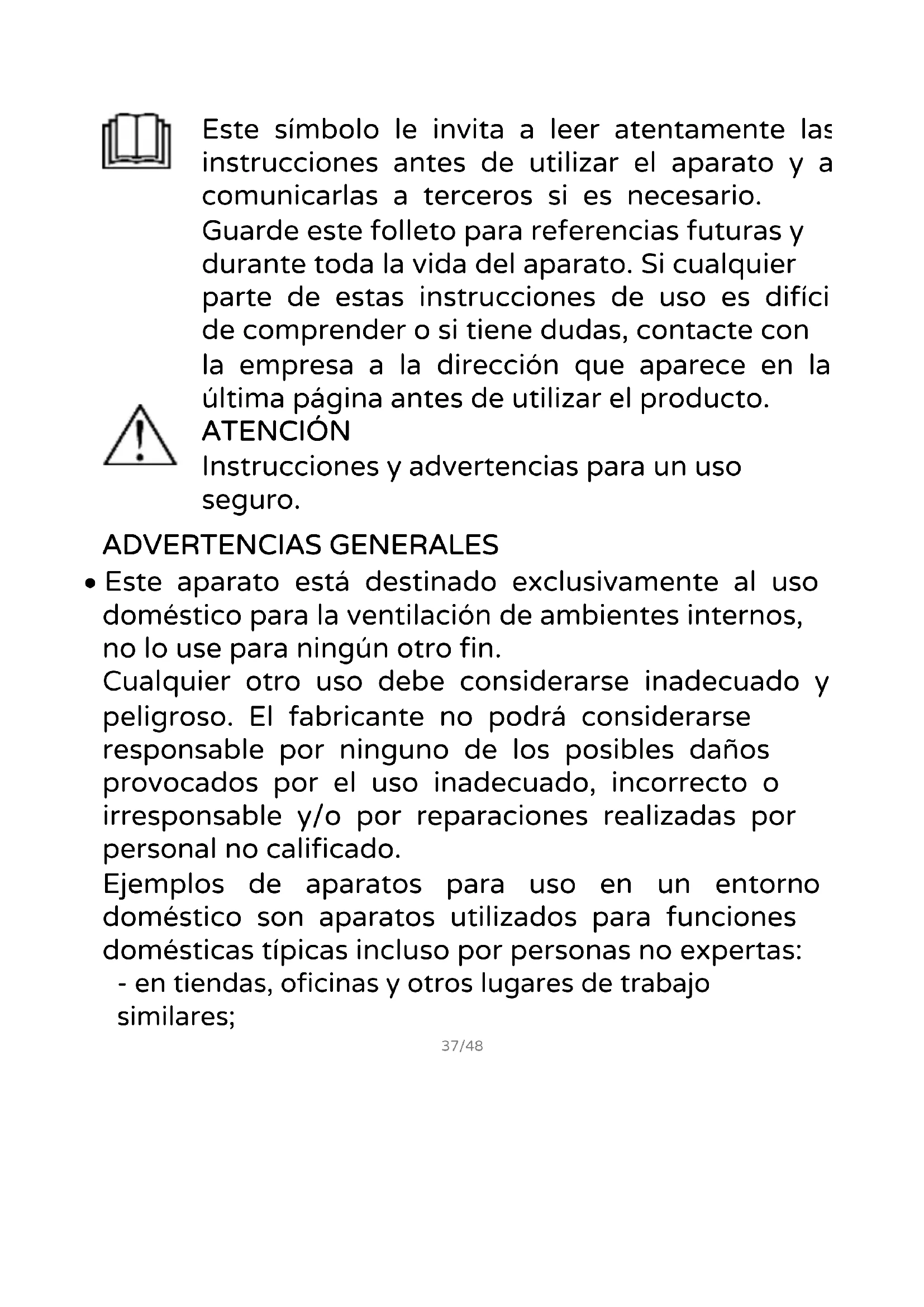

Este símbolo le invita a leer atentamente las instrucciones antes de utilizar el aparato y a comunicarlas a terceros si es necesario. Guarde este folleto para referencias futuras y durante toda la vida del aparato. Si cualquier parte de estas instrucciones de uso es difícil de comprender o si tiene dudas, contacte con la empresa a la dirección que aparece en la última página antes de utilizar el producto. ATENCIÓN Instrucciones y advertencias para un uso seguro.

ADVERTENCIAS GENERALES Este aparato está destinado exclusivamente al uso doméstico para la ventilación de ambientes internos, no lo use para ningún otro fin. Cualquier otro uso debe considerarse inadecuado y peligroso. El fabricante no podrá considerarse responsable por ninguno de los posibles daños provocados por el uso inadecuado, incorrecto o irresponsable y/o por reparaciones realizadas por personal no calificado. Ejemplos de aparatos para uso en un entorno doméstico son aparatos utilizados para funciones domésticas típicas incluso por personas no expertas: - en tiendas, oficinas y otros lugares de trabajo similares;38/48

- en empresas agropecuarias u otras similares; - por huéspedes de hoteles, moteles y otros entornos de tipo residencial; - en entornos del tipo bed and breakfast. No introducir ningún utensilio ni los dedos entre las mallas de la rejilla de protección del ventilador. No utilice el aparato con una temperatura ambiente superior a 40°C. este aparato puede ser utilizado por niños de edad no inferior a 8 años y por personas con capacidades mentales, sensoriales y físicas reducidas o sin experiencia o conocimientos, si reciben la supervisión o las instrucciones necesarias acerca del uso seguro del aparato y si están conscientes de los peligros potenciales. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento que corresponden al usuario no deben ser efectuados por niños sin vigilancia. Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o desprovistas de experiencia y conocimientos siempre que cuenten con una vigilancia adecuada o que hayan recibido instrucciones sobre cómo utilizar el aparato en condiciones de seguridad comprendiendo los peligros que comporta. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de39/48

mantenimiento no pueden ser efectuadas por niños de edad inferior a 8 años sin la supervisión de un adulto. El aparato debe mantenerse fuera del alcance de los niños. Atención: al usar aparatos eléctricos, siempre siga las precauciones de seguridad básicas para evitar el riesgo de incendios, descargas eléctricas y lesiones físicas. No utilice el aparato si no funciona correctamente o si parece estar dañado; en caso de dudas contacte con un técnico calificado. Asegúrese de que el ventilador funcione correctamente: de lo contrario apague el aparato y encargue a un profesional calificado para que lo revise. No traslade el aparato cuando está en funcionamiento. Si no se está usando el aparato, desconecte el enchufe de la toma de corriente. Desconecte siempre el aparato de la toma de corriente antes de armar, desarmar o limpiar el aparato. No deje el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).40/48

No toque el aparato con las manos o los pies mojados. No tire el cable de corriente para mover el aparato. No hale el cable de alimentación ni el aparato mismo para desconectar el enchufe de la toma de corriente. Si el cable de corriente está dañado, el fabricante o su servicio de asistencia técnica o alguien con una función similar debe reemplazarlo para prevenir cualquier riesgo. Este aparato no está destinado al uso con un temporizador externo o con un sistema de control a distancia separado: en caso de permanecer cubierto o de estar colocado incorrectamente o cerca de otro dispositivo, comportaría el riesgo de incendios. En caso de avería o mal funcionamiento apague el aparato y encargue a un profesional calificado para que lo revise, las reparaciones llevadas a cabo por personal no calificado pueden ser peligrosas e invalidan la garantía. Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección. INSTALACIÓN Después de desempacar, asegúrese de la integridad del aparato, si tiene dudas, no lo use y contacte con un técnico calificado. Los materiales de embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no deben dejarse al alcance de los niños pues constituyen posibles fuentes de peligro; deséchelos de acuerdo con los reglamentos vigentes en los contenedores correspondientes para la41/48

recogida diferenciada. Atención: posibles hojas publicitarias o adhesivos colocados en la rejilla deben quitarse antes del uso del aparato. Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica y que la toma sea provista de eficaz puesta a tierra (la empresa fabricante declina todo tipo de responsabilidad derivada de la falta de observación de esta norma). En caso de incompatibilidad entre la toma y el enchufe del aparato, encargue a personal calificado para que sustituya la toma con otra del tipo adecuado y para que se cerciore de que la sección de los cables de la toma sea idónea a la potencia absorbida por el aparato. En general, no se recomienda usar adaptadores y/o extensiones; si es absolutamente necesario utilizarlos, deben cumplir con las normas de seguridad vigentes y su capacidad de corriente (amperes) no debe ser inferior a la capacidad máxima del aparato. Antes de cada uso, controle que el aparato esté en buenas condiciones, que el cable de corriente no esté dañado: si tiene alguna duda, contacte con un técnico calificado. La toma de corriente debe ser de fácil acceso para poder desconectar fácilmente el enchufe en caso de emergencia. Coloque el aparato lejos de: - fuentes de calor (por ej. llamas libres, cocina de gas, etc.) - contenedores con líquidos (por ejemplo, fregaderos etc.) para evitar salpicaduras de agua o que pueda caer en ésta (distancia mínima 2 metros) - tejidos (cortinas, etc.) o materiales volátiles que puedan obstruir la rejilla de aspiración; compruebe que la parte delantera también esté libre de materiales volátiles (polvo, etc.). El aparato no debe utilizarse en entornos polvorientos o con materiales sumamente volátiles o en un local en el que haya riesgos de incendio. La superficie de apoyo debe ser estable, no inclinada (ya que el aparato podría volcarse) y lisa. MONTAJE Atención: el ventilador puede ser utilizado solo si está completa y correctamente montado, es decir, completo con la base y la rejilla. En caso de dudas hacer controlar o efectuar la operación por personal técnico capacitado. Para el montaje referirse a la Fig. 1. Para el montaje referirse a las imágenes.42/48

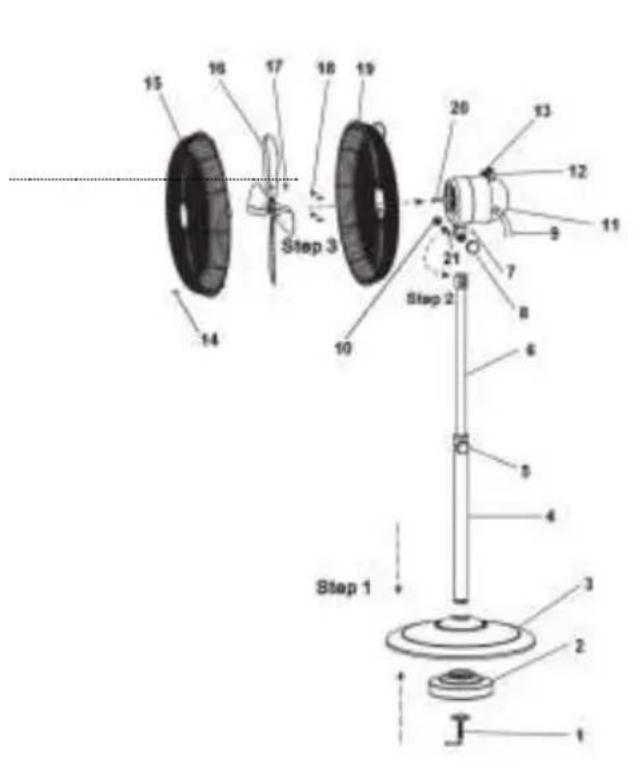

5) Abrazadera de fijación barra

7) Tornillo de seguridad

8) Tuerca con mango tonillo de soporte

10) Tornillos de fricción (alto/bajo)

12) Pulsador oscilación

14) Tornillo con tuerca

15) Rejilla frontal/pantalla de protección

17) Tornillo de fijación ventilador

18) Tornillos fijación rejilla posterior

21)Tornillo de soporte con cabeza redonda

1) Fijar la barra (4) a la base (3) y al contrapeso (2) insertándola en su sede,

bloquearla con los tornillos tipo “L” con arandelas (1).

2) Extender el tubo regulable (6) hasta la altura deseada y bloquearlo

atornillando y ajustando la abrazadera de fijación tubo (5).

3) Posicionar el cuerpo del motor (11) en el tubo regulable (6):43/48

a. Introducir el tornillo de soporte (21) dentro de su sede, la etiqueta “F” colocada en el tubo debe resultar en la parte frontal.

b. Atornillas los tornillos de seguridad (7).

c.Bloquear el tornillo de soporte con la tuerca con mango (8).

d.Atornillar el tornillo de fricción alto/bajo.

4) Introducir la rejilla posterior (19) en el eje del motor (20),

de manera que el asa resulte en la parte superior (como se en la figura al lado), asegurar la fijación con los n.4 tornillos en dotación (18).

5) Introducir el ventilador (16) en el eje del motor (20), fijarlo

en modo que el tornillo (17) apoye en el fresado obtenido en el eje motor (come figura a lato), (al terminar la operación, comprobar que el ventilador se encuentre correctamente fijado).

6) Acoplar la rejilla delantera (15) a aquella trasera (19) bloqueándola con los

ganchos de retención. Por razones de seguridad es obligatorio asegurar la fijación utilizando el correspondiente tornillo c/tuerca (14) para acoplarse en los orificios presentes en el borde de la rejilla (los orificios para el tornillo deben estar en la parte inferior) USO44/48

Ante de cada uso comprobar que el artefacto se encuentre en buen estado, que el cable eléctrico no se encuentre dañado: si el cable eléctrico está dañado, el mismo debe ser sustituido por el fabricante o por el servicio de asistencia técnica o en todo caso por personal técnico capacitado, en modo de prevenir cualquier tipo de riesgo. Introducir el enchufe a la toma de corriente. Ventilación: Seleccionar la velocidad deseada girando el selector (7) en correspondencia a las siguientes posiciones: I – Velocidad mínima I I – Velocidad media I I I – Velocidad máxima Para apagar el ventilador girar el selector en la posición “0” y posteriormente quitar el enchufe de la toma de corriente. Oscilación horizontal (derecha – izquierda): se obtiene presionando el correspondiente pulsador (12) situado en el cuerpo del motor. Para eliminar el movimiento y mantener fijo el ventilador, levantar el pulsador. Inclinación vertical (alta-baja): se regula empuñando el cuerpo motor y dirigiéndolo en la dirección deseada; atornillar el correspondiente tornillo (10) para bloquear el cuerpo del motor en la posición deseada. Para largos periodos de inactividad, quitar el enchufe de la toma de corriente.

Atención: antes de efectuar las normales operaciones de limpieza quitar el enchufe de la toma de corriente. Para la limpieza utilizar un paño suave, ligeramente humedecido: no utilizar productos abrasivos o corrosivos. No sumergir ninguna parte del ventilador en agua u otro líquido: en el caso que sucediese no sumergir la mano en el líquido y ante todo quitar el enchufe de la toma de corriente. Secar con mucho cuidado el artefacto y verificar que todas las partes eléctricas se encuentren secas: en caso de dudas póngase en contacto con personal técnico capacitado. Es indispensable mantener los orificios de aireación del motor libres de polvos y pelusas. Para períodos largos de inutilizo, es necesario conservar el ventilador lejos del polvo y la humedad; se recomienda utilizar el embalaje original. En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original. Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).45/48

Advertencias para la correcta eliminación del producto conforme la Directiva Europea 2011/65/UE. Al final de su vida útil, el producto no debe eliminarse con los residuos domésticos. Puede ser entregado en los correspondientes centros de recolección diferenciada predispuestos por las administraciones municipales, o bien en la sede de los distribuidores que ofrecen este servicio. Eliminar separadamente un electrodoméstico permite evitar posibles consecuencias negativas para el ambiente y para la salud que derivan de una eliminación inadecuada y permite recuperar los materiales de los que se compone a fin de conseguir un importante ahorro de energía y recursos. Para destacar la obligación de eliminar separadamente los electrodomésticos, La eliminación incorrecta del producto por parte del usuario conlleva la aplicación de sanciones administrativas previstas por la normativa vigente.
