450 SEFR (2019) - Motocicleta Sherco - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO 450 SEFR (2019) Sherco

Le agradece la confianza que ha depositado en ellos al comprar uno de sus productos.

■ Ahora es propietario de una 450 SEF/R. Podrá disfrutar de todo el placer de conducirla si sigue los consejos e instrucciones que SHERCO indica en este manual, asi como Respectando la legislación de tráfico.
Este manual explicá el funciona, revision, mantenimiento y puesta a punto de su SHERCO. Si tuviera alguna duda sobre estemanual o sobre suquina,debeponerse encontacto con suconcesionario SHERCO: www.sherco.com / Apartado "Dealers"
Tómese tiempo para leer atentamente y en su totalidad este manual antes de utiliser suquina.
A fin de conservar su SHERCO en perfecto estado durante muchos años, asegúrese de hacerlo según los;cuidados ymantimiento descritos en este manual.

(El vehiculo que usted ha comprado pueda ser ligeramentedistinctodel vehiculo que se enquiryro en este manual.)

SHERCO se reserva el derecho de realizar modificaciones sin previo aviso.

Registrar de los númeroos de série

Indicar en sus espacios respectivos los númeroos de series del vehiculo

Sello concesionario

Número de bastidor (p.133)

INDICE

tncicas. 128

Descripción del vehiculo 132

Mandos de pie:
Cambio de marcha, caballete, Freno trasero 137

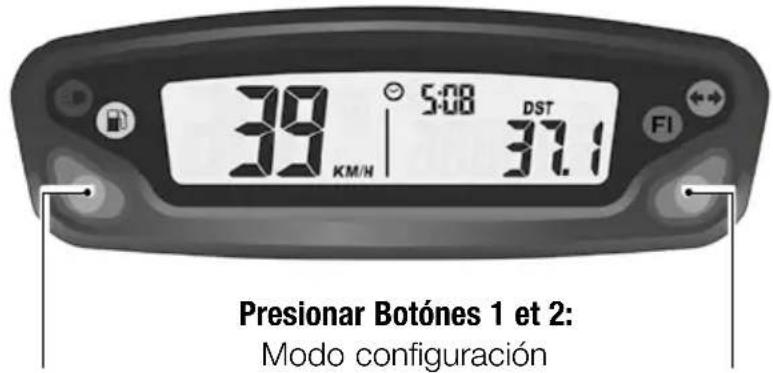

Tablero de a bordo, contador 138

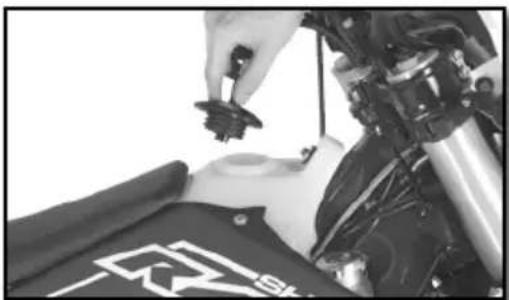

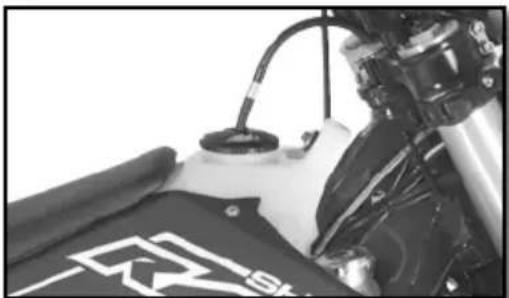

Apertura / Cierre deposito de Combustible 142

Conducción (continuación) 143

Instrucciones de seguidad. 143

Sistema de refrigeracion 144

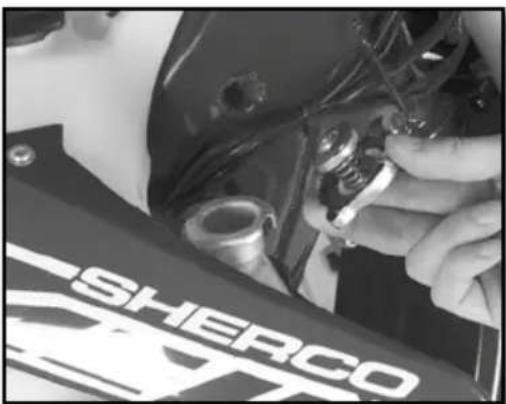

Control de niveau de liquido de refrigeracion 144

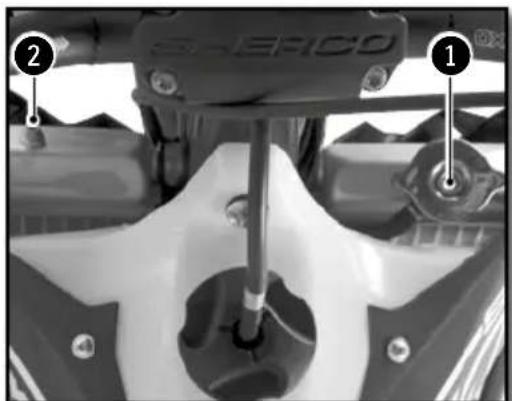

Vaciado del liquido de refrigeracion. 145

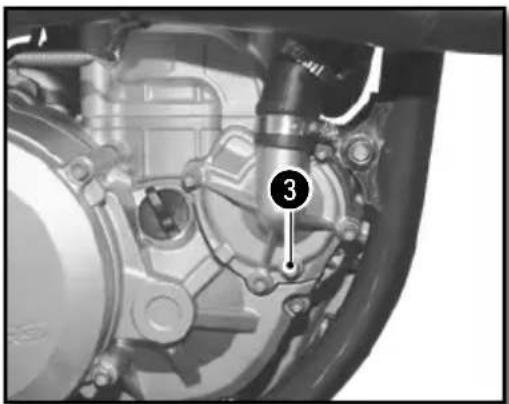

Llenado del liquido de refrigeracion 146

Reglaje motor 146

Modificacion del jeu del puno 146

Controlar la holgura del cable del acelerador. 147

Reglar el régimen de ralenti 148

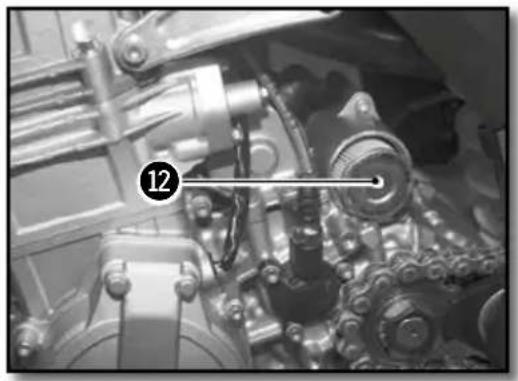

Mantenimiento motor 149

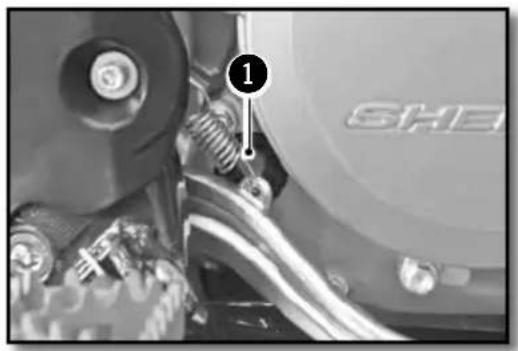

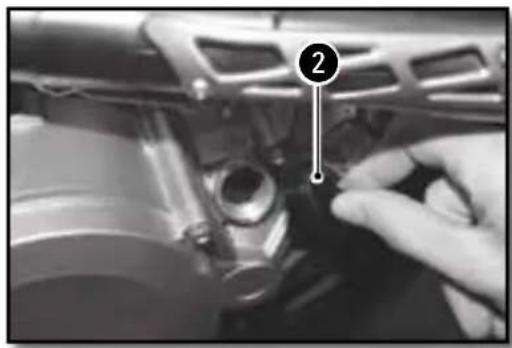

Control de niveau de aceite motor 148

Vaciado Aceite Motor y sustitución bajo aceite. 149

Llenado de aceite motor. 151

Reglaje parte ciclo 152

Posicón del manillar 152

Reglaje de los topes de direccion 153

Reglaje basko de la parte cie lo en funcion del piloto.....153

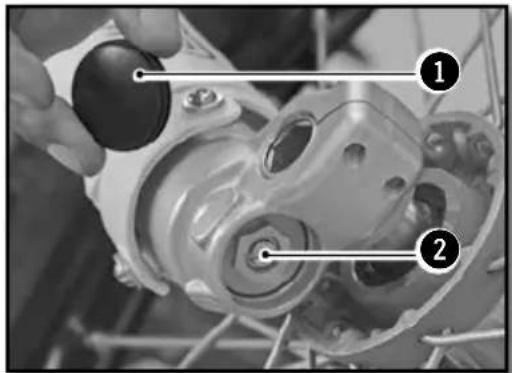

Reglaje de la compresion de la Horquilla. 153

Reglaje parte ciclo (continuación) 154

Reglaje de la descompresión de la Horquilla. 154

Reglaje de la precarga del muelle de la Horquilla.154

Reglaje de la compresion a baja velocidad del amortiguedor.155

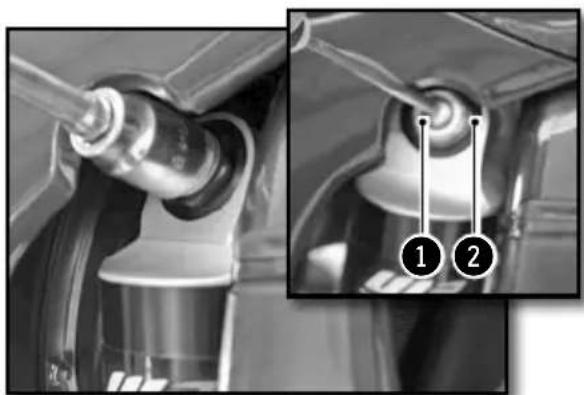

Reglaje de la compresion alta velocidad del amortiguidor 155

Reglaje de la descompressión del amortiguidor 156

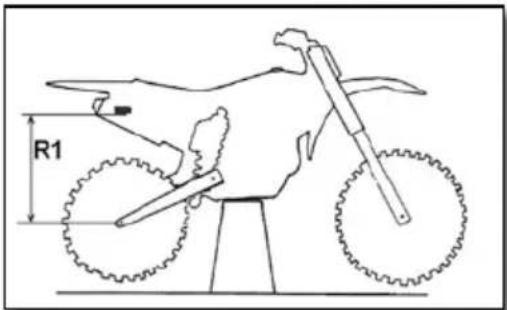

Control del hundimiento en vacio del amortiguidador.......156

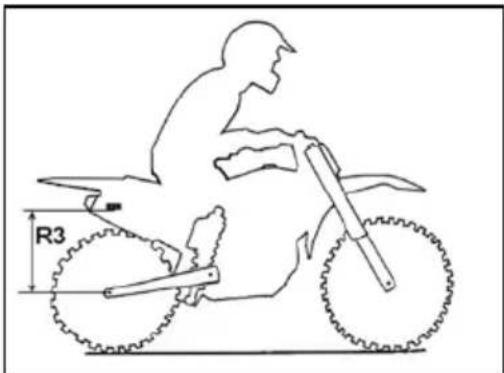

Control del hundimiento en energia del amortiguidador.......156

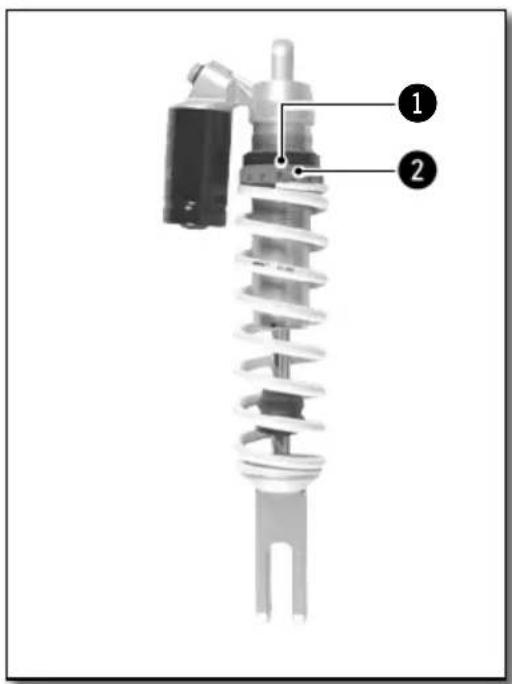

Modificación de la precarga del amortiguidor 157

Cambi ar el muel del amortiguidor 157

Mantenimiento parte ciclo 158

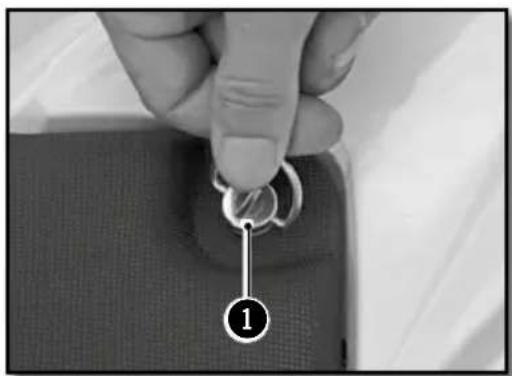

Desmontaje del sillin 158

Montaje del sillin. 158

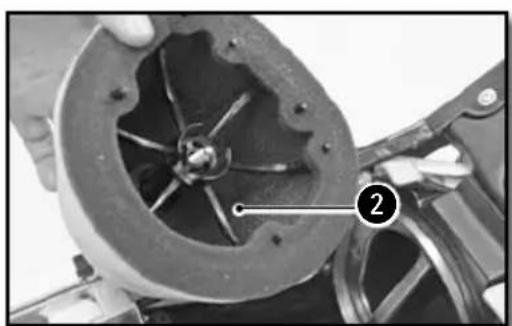

Extracción del filtró De aire. 158

Limpieza del filtro 159

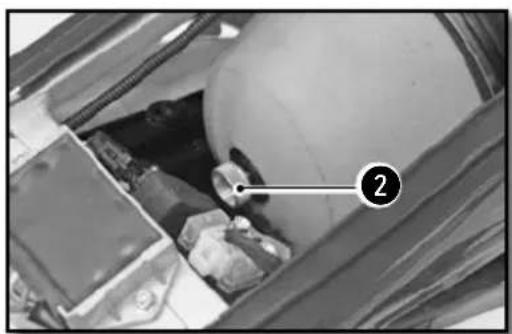

Montaje del filtro. 159

Desmontaje del deposito de gasolina 160

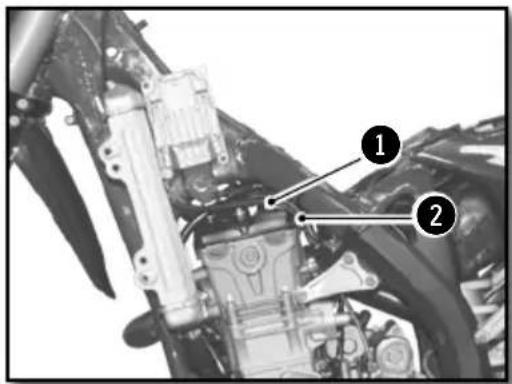

Montaje del deposito de gasolina. 161

Purga de los brazos de la Horquilla 161

Limpieza de los guardapolvos de la horquilla. 162

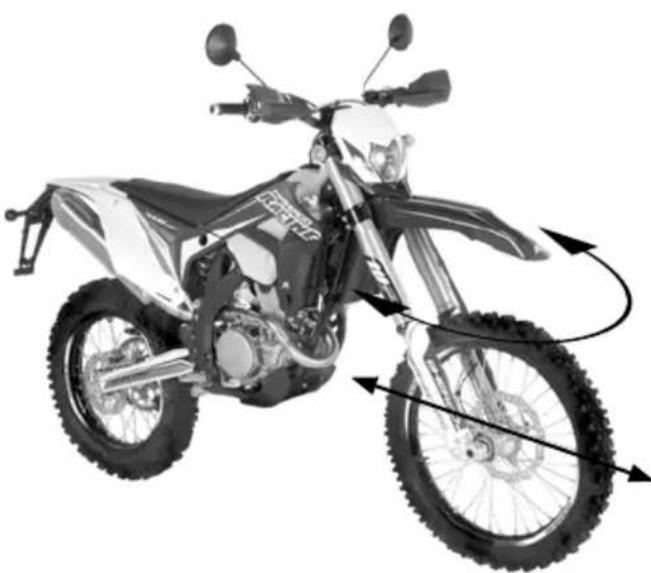

Control del jeu de los cojinetes de direccion 162

Reglaje del jeu de los cojinetes de direccion 163

Limpieza de lacedena 163

Control de la tension de capena 163

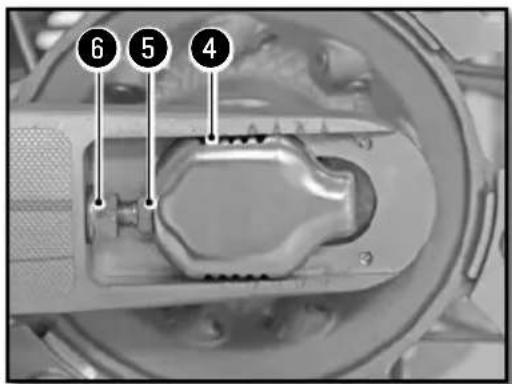

Ajuste de la tension de cadena 164

Reglaje embrague. 164

Control nivel de liquido embrague 165

Extracción del protector del motor 165

Montaje del protector del motor 166

Desmontaje del amortiguidor 166

Montaje del amortiguidor 167

Ruedas,neumáticos 168

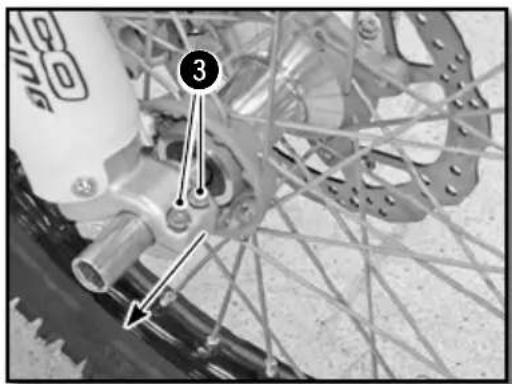

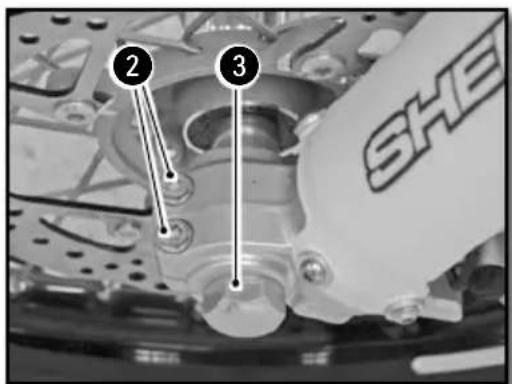

Desmontaje de la rueda delantera 168

Montaje de la rueda delantera 168

Desmontaje de la rueda trasera 169

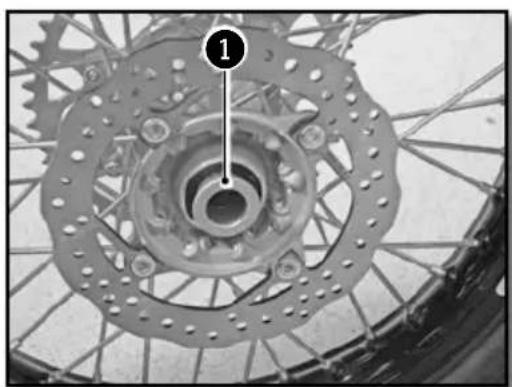

Montaje de la rueda trasera. 169

Control de la Presión de los neumáticos. 170

Desgaste y deterioro 171

Comprobación de la tensión de los radios 171

Frenos 172

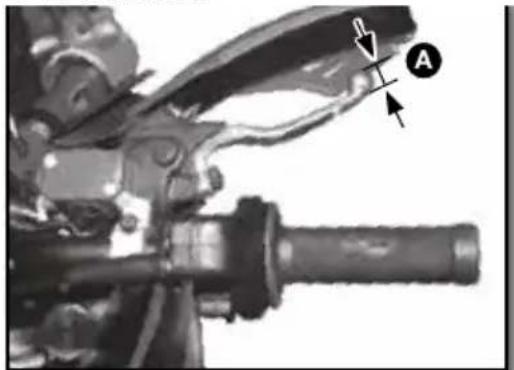

Comprobación del recorro del freno delantero de mano 172

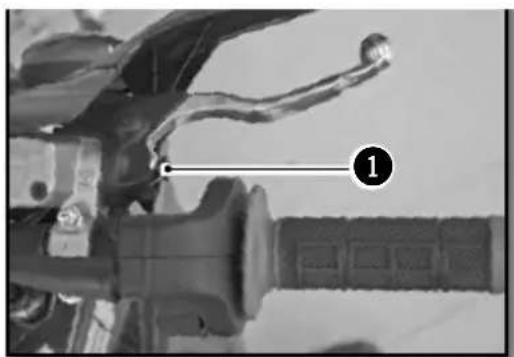

Reglaje del recorro de la palanca de freno delantero....172

Control de nivel de liquido freno delantero. 172

Rellenado de liquido de freno delantero 173

Reglaje de la posicón del pedal de freno trasero 173

Comprobación del recorrodo del pedal de freno trasero....173

Reglaje del recorro Del recorro 174

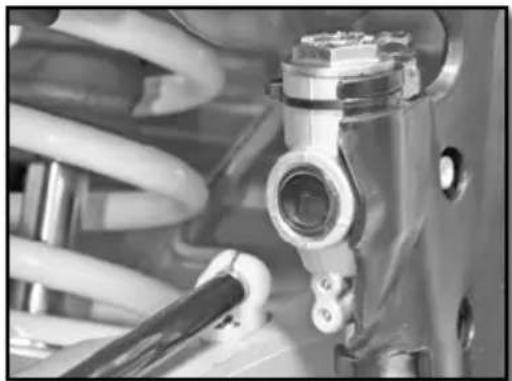

Control de nivel de liquido Freno trasero 174

Rellenado de liquido de Freno triturero 174

Desmontaje de las Pastillas de freno delantero y trasero..175

Control de las Pastillas de freno delantero y trasero.175

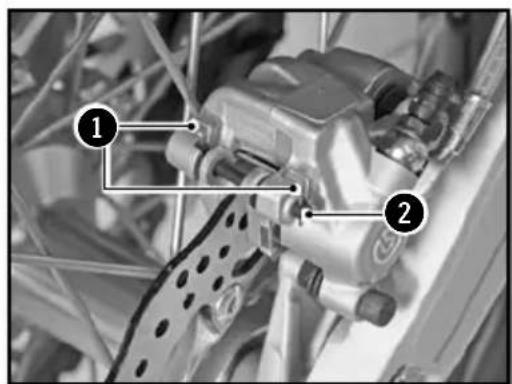

Sustitución de las Pastillas de freno delantero y trasero...175

Mantenimiento circuito eletrico 176

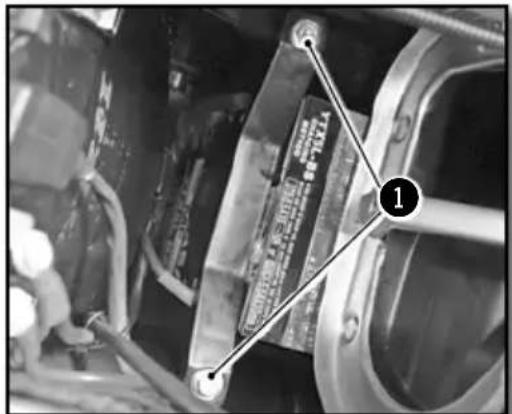

Extracción de la Batería. 176

Montaje de la Bateria. 177

Carga de la Bateria 177

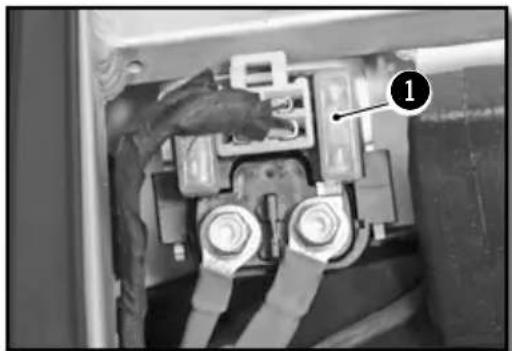

Sustituir el fusible general 178

Sustituir el fusible de proteccion de haz luminoso (450 SEF/R) 178

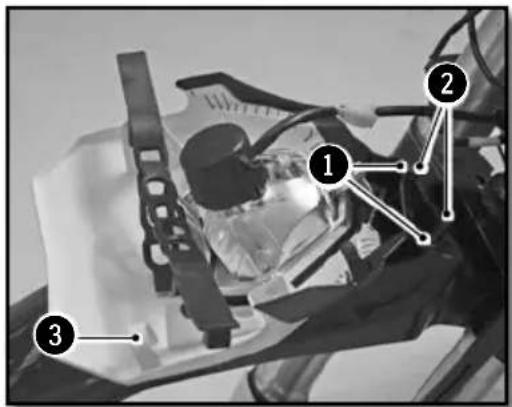

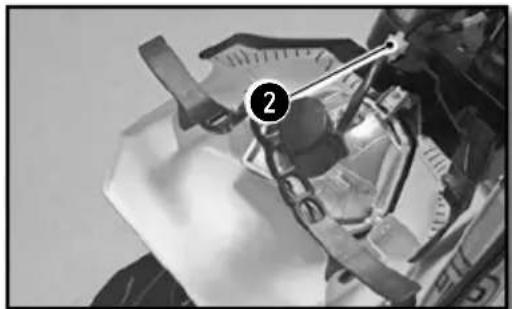

Desmontaje del faro. 178

Montaje del faro 179

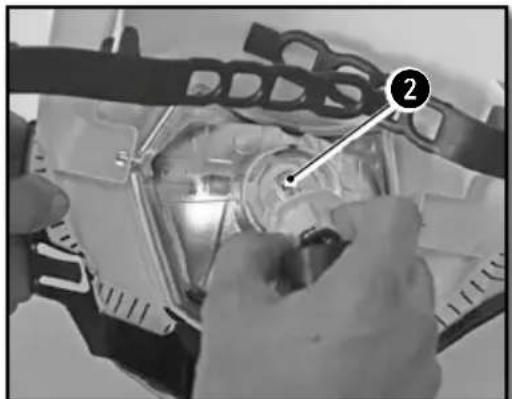

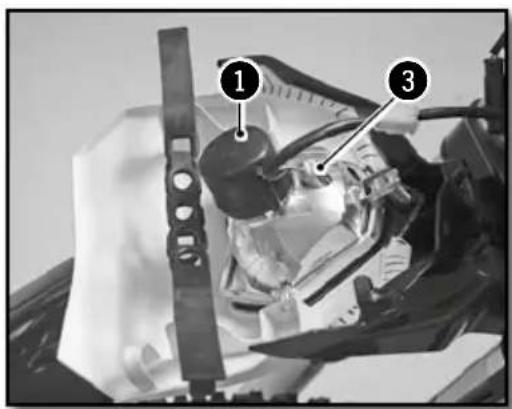

Sustituir la bombilla del faro o el piloto. 179

Reglar el alcance del faro. 180

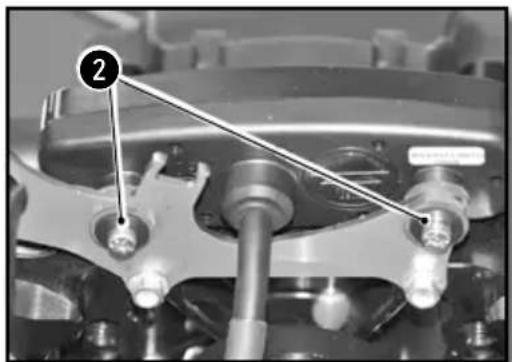

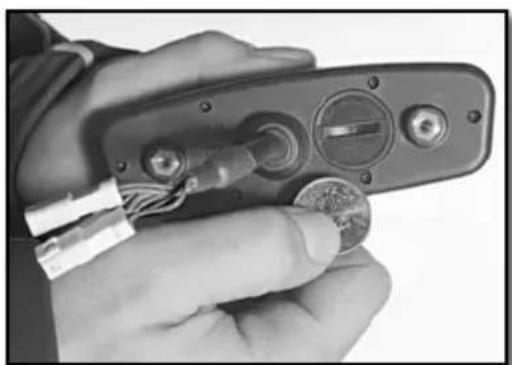

Sustituir la Bateria del Contador (450 SEF-R) 180

Limpieza y conservacion. 181

Limpieza de la moto. 181

Almacenamento de la moto 181

Puesta en service del almacenamento 181

Plan de mantenimiento 182

Pares de apriete 185

Longitud total 2260 mm
Anchura total 820 mm
Altura sillín 950 mm
Distancia entre ejes 1490 mm
Distancia al suejo 355 mm

MOTOR

Tipo Monocilindrico 4 tiempos refrigeración por liquido
Cilindrada 449,4cc
Diámetro/Carrera 95mm x 63.4mm
Ratio de compresión 11.84:1
Transmisión 4 valvulas DOHC transmisión por capena
Sistema de arranque arranque electrico
Diámetro valvula admisión 38mm
Diámetro valvula escape 30,5mm
Reglaje en frío valvula admisión 0.15-0.2mm
Reglaje en frío valvula escape	0.2-0.25mm
Bujía	NGK LMAR9E-J
Distancia entre los electrodos de bujía	0.7 mm
Inyección electrónica	SYNERJECT
Alternador	12V, 220W
Capacidad aceite motor	1,1 litres SAE 10w60

TRANSMISION

Tipo	6 velocidades
Embrague	multi discos en báñ de aceite, mando hidráulico
Transmisión primaria	25 : 75
Cambio	6 velocidades
Transmisión secundaria	14X49
PARTE CICLO
Bastidor	Semiperimetral en acero CrMo con bastidor secundario en aluminio
Horquilla	SACHS USD Serie Or Ø48mm (estándar) & WP suspensaión USD Ø48mm (racing)
Suspensaión trasera WP suspensaión con botellaSeparated
Carrera delantera/trasera 300/330mm
Freno delantero disco Ø270mm (estándar), Ø256mm (racing)
FrenoTRSero disco Ø 220mm
Frenos de disco	línite de desgaste : 2.7mm delante y 3.6mm detrás
Neumático delantero 90/90-21"
NeumáticoTRSero 140/80-18"
Presión todo terreno delantera/trasera	0,9 bar
Capacidad depuesto de gasolina 9.71 con 11 de reserve
Gasolina	super sin plomo con un indices de octanaje de al menos 95

Characteristicas先进技术 (continuacion)

SISTemas ELECTRICOS

Bateriaía	Yuasa YTX5 LBS (Racing) / SHIDO LTZS LION (Factory)	12V 4Ah
Faro S2 12V 35/35W
Piloto W5W 12V 5W
Luz trasera/freno LED
Intermitentes R10W 12V 10W
Bateria contador de velocidad	CR 2032	Tensión de la batería : 3V
Luz de matricula	W5W	12V 5W

REGLAJES - HORQUILLA KAYABA (FACTORY)

Compression	Confort	20 clicks hacía atrás
	Estándar	12 clicks hacía atrás
	Sport 8	clicks hacía atrás
Descomprensión	Confort	18 clicks hacía atrás
	Estándar	12 clicks hacía atrás
	Sport 10	clicks hacía atrás
Rigidez muelle	Peso del piloto : 65-75 kg 4.2N/mm
	Peso del piloto : 75-85 kg 4.4N/mm (origen)
	Peso del piloto : 85-95kg 4.6N/mm
Tipo de aceite	01M 345 cc

REGLAJES - HORQUILLA WP SUSPENSION USD 048MM

Compresión	Confort	21 clicks hacía atrás
	Estándar 14 clicks hacía atrás
	Sport 9	clicks hacía atrás
Descompresión	Confort 19	clicks hacía atrás
	Estándar	14 clicks hacía atrás
	Sport 11	clicks hacía atrás
Precarga	Confort	0 vueltas
	Estándar 2 vueltas
	Sport 4 vueltas
Rigidez muelle	Peso del piloto : 65-75 kg 4.2N/mm
	Peso del piloto : 75-85kg 4.4N/mm (origen)
	Peso del piloto : 85-95kg 4.6N/mm
Tipo de aceite SAE 4
Nivel de aceite medido (horquilla comprimida y sin muelle) desde la parte de arriba del tubo superior		110mm
REGLAJES - AMORTIGUADOR WP SUSPENSION KAYABA
Compresión bajo velocidad	Confort 17 clicks hacía atrás	20 clicks hacía atrás
	Estándar 12 clicks hacía atrás	14 clicks hacía atrás
	Sport 9 clicks hacía atrás	12 clicks hacía atrás
Compresión alta velocidad	Confort 2 vueltas hacía atrás	2,5 vueltas hacía atrás
	Estándar 1,5 vueltas hacía atrás	1,5 vueltas hacía atrás
	Sport 1 vuelta hacía atrás	1 vuelta hacía atrás
Descompresión	Confort 16 clicks hacía atrás	15 clicks hacía atrás
	Estándar 14 clicks hacía atrás	13 clicks hacía atrás
	Sport 12 clicks hacía atrás	11 clicks hacía atrás
Rigidez muelle	Peso del piloto : 65-75 kg	51N/mm 48N/mm
	Peso del piloto : 75-85 kg	54N/mm (origen) 50N/mm (origen)
	Peso del piloto : 85-95kg	57N/mm 52N/mm
Tipo de aceite K2C

PRODUCTOS DE MANTENIMIENTO Y CONSUMIBLES
Aceite motor	SAE 10w60 / JASO MA2 / API SJ	Minerva SAE 10w60
Líquido de refrigeración		Minerva Perma Universal D 4 estaciones -25°C
Líquido de freno DOT 4		Minerva láquido de freno DOT 4
Aceite de la horquilla	SAE 4
Aceite del amortiguidor	SAE2.5
Aerosol para capena de transmisión secundaria		Minerva Lub' Chain
Limpiador filtro de aire		Limpiador filtro Minerva
Lubricante para filtro de aire		Protect Air Minerva
Limpiador plástico		Renovador tablero de a bordo Minerva
Limpiador llantas		Multi clean Pro Minerva
Limpiador discos de freno		Limpiador y desengra-sante frenos Minerva
Lubricante universal		Minerva F4

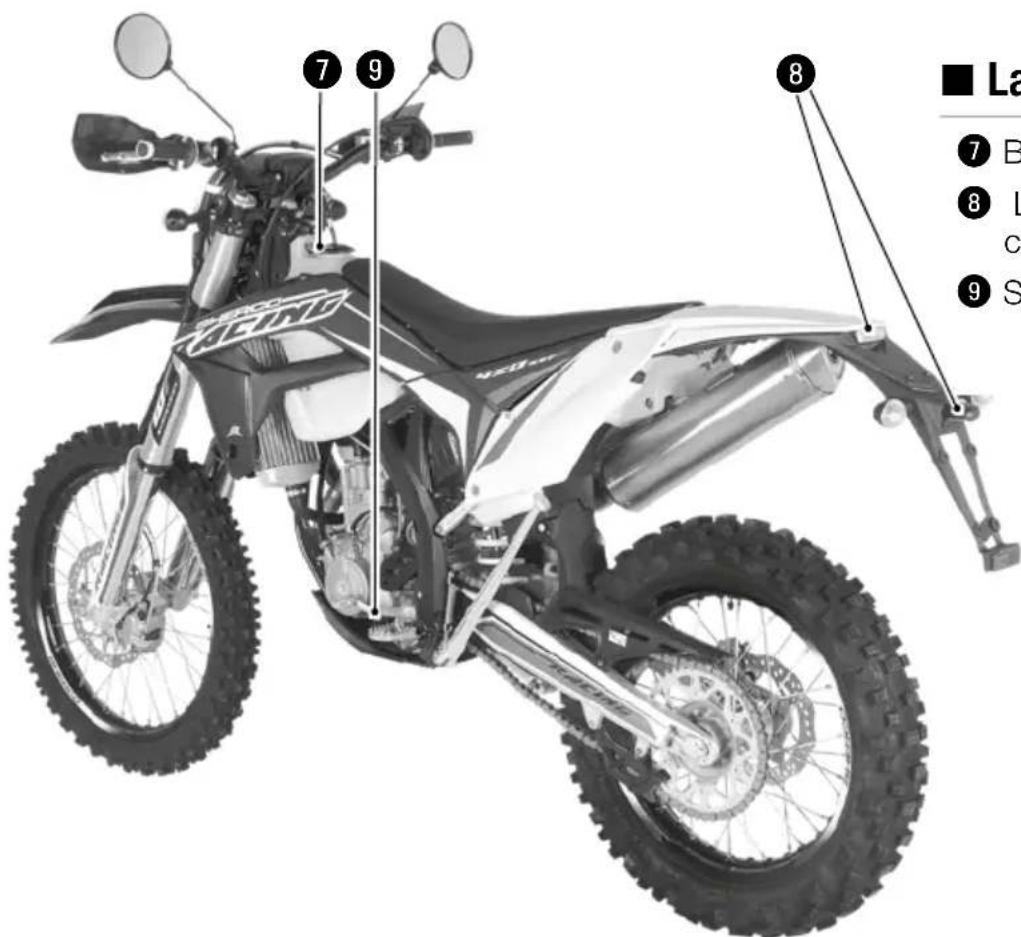

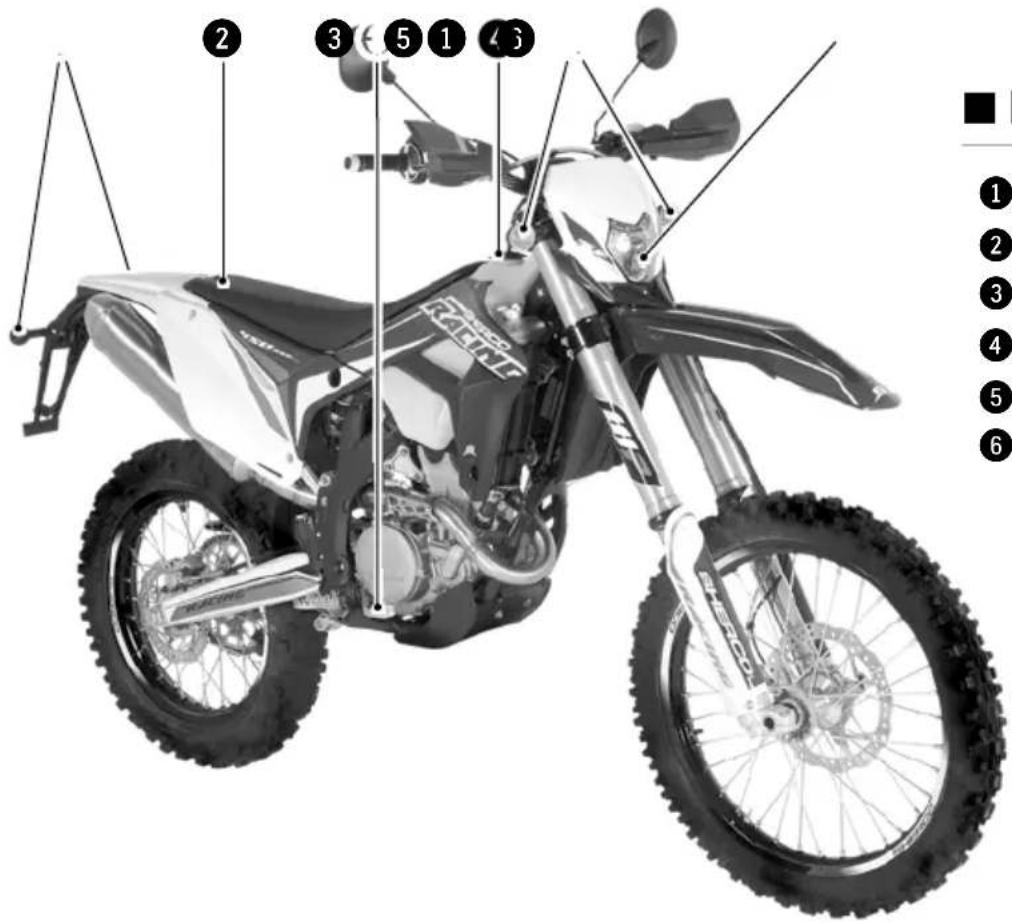

Lado derecho

Intermitentes,traszos
Sillin
Pedal de freno trasero
Deposito
Intermentes delanteros
6 Faro

Lado izquierdo

Boca deposito gasolina
8 Luztrasera/freno/illumina-cion matricula
9 Selector de marchas

Descripción del vehístico (continuación)

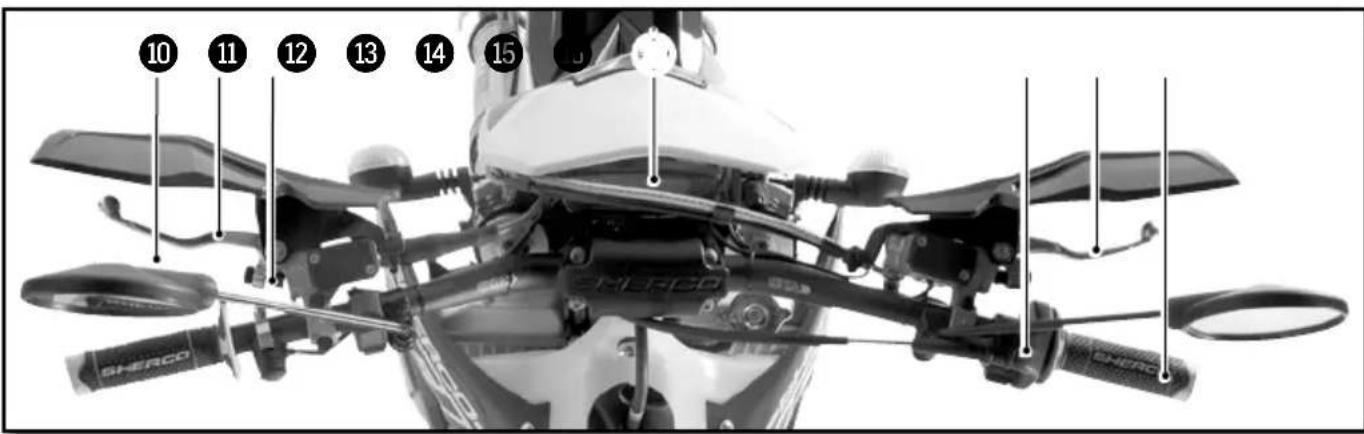

Mandos

10 Retrovisor izquierdo
Palanca de embrague
12 Conmutador izquierdo

13 Tablero de a bordo
14 Conmutador derecho
Palanca de freno delantero

16 Puño del acelerador

Localización númeroos de série

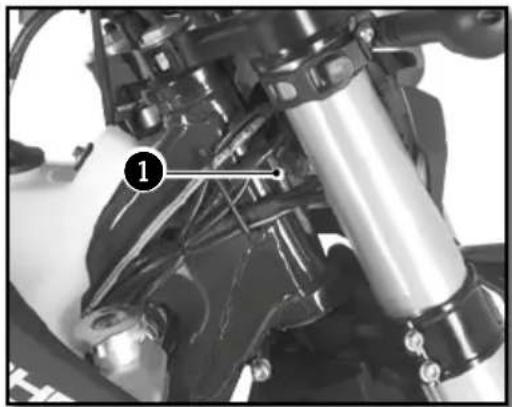

Número de série del vehiculo

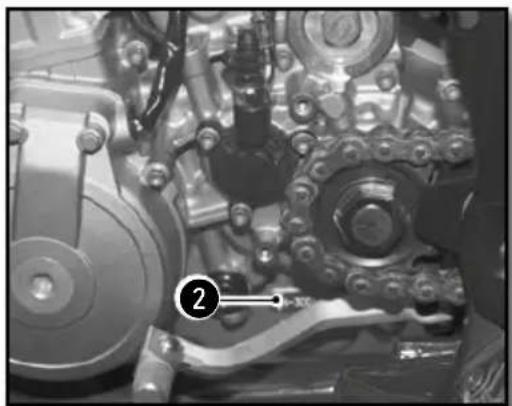

El número del motor está grabado en elazo izquierdo del carter

■ Tipo y número del motor

El número de série del vehiculo está grabado en elazo derecho de la columna de direccion.

Mandos y controles

MANDOS DE MANO : PALANCA DE EMBRAGUE, DE FRENO DELANTERO, INTERRUPTORES

Palanca de embrague

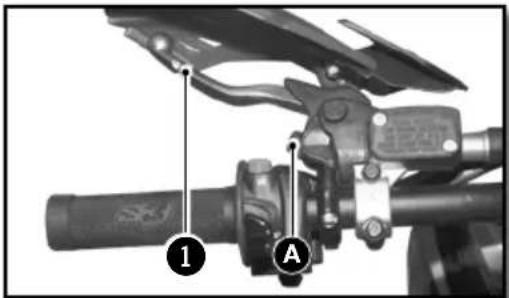

La palanca de embrague 1 está en el bajo izquierdo del manillar y dispone de un tornillo de reglaje A

La palanca de freno delantero 2 está en el bajo derecho del manillar y dispone de un tornillo de reglaje B

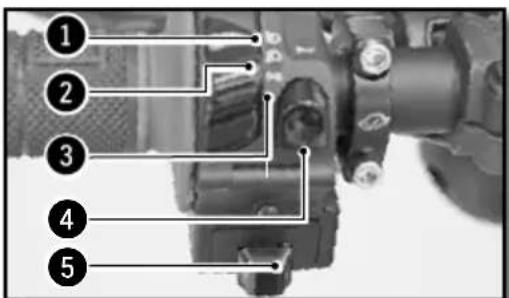

Conmutador izquierdo (450 SEF)

Luz de carretera (Faro)
Luz de cruce (Códio)
3 Luz de posicion (Piloto)
Bocina
5 Intermitentes

Dos posiciones posibles:
Posicion ON ① : todas las laces están encendidas.
Posicion OFF ② : ninguna luz está encendida.

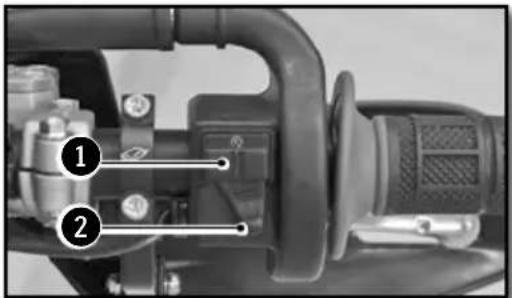

Conmutador Derecho

Botón de arranque
Selector de curva de encendido

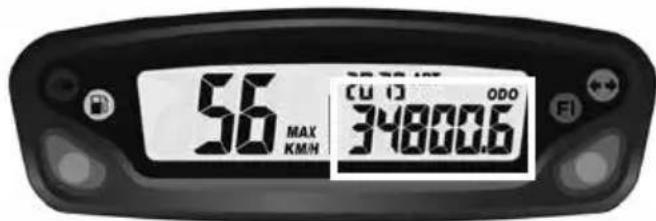

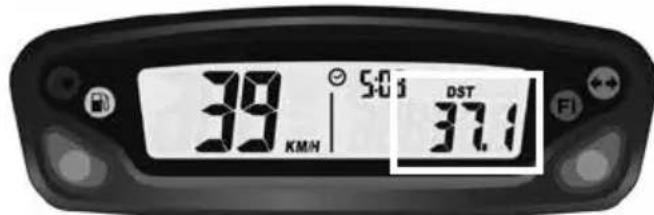

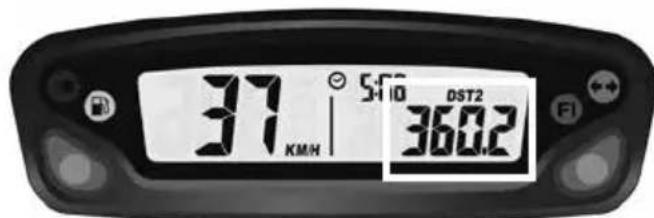

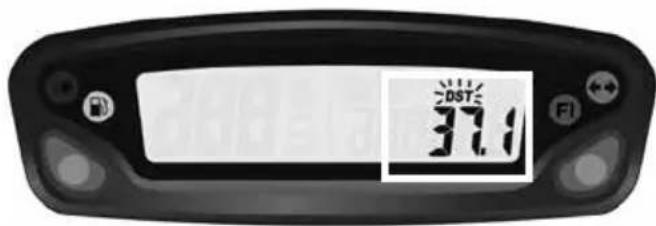

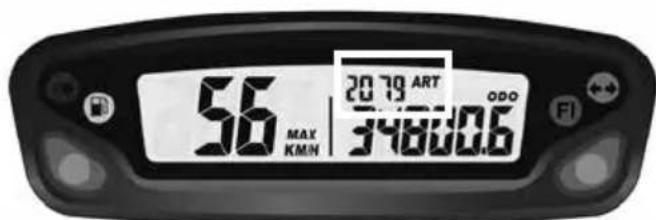

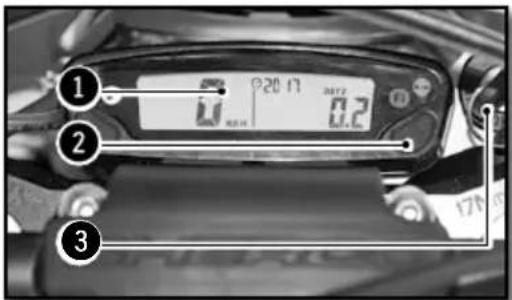

Tablero de a bordo

Tablero de a bordo

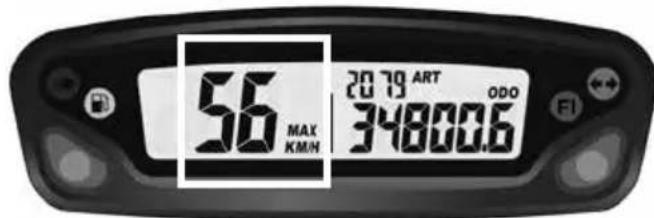

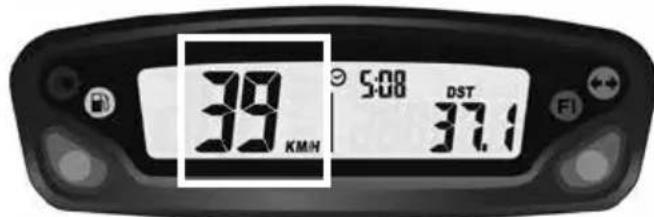

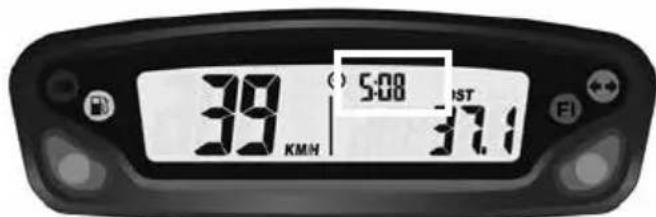

Botón de mando de las unidades del contador

■ Contacto de l'have (450 SEF)

Disponible con el kit de homologación

ElcontactodeIlaveteiendospositiones.

Posicion ①. El motor está cerrado y no pueda arrancarse.

Posión ②. El motor pueda arrancarse

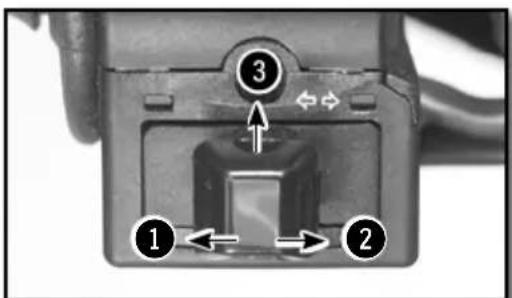

Botón de intermitentes (450 SEF)

Intermitte izquierdo
Intermitente derecho
3 Apagado intermitentes G y D

Mandos y controlles (continuación)

■ Sistema KEYLESS

La moto tiene un sistema «keyless».

Permite arrancar la moto sin llave o interruptor ON/OFF.

Se enciende automatamente y se parada despues de 30 segundos de inactividad de la moto.

Cuando la motocicleta no se usa durante un长大o periodo de tiempo o cuando hacer muchos frios (<10 °C).

La batería de litio puede entrada en modo de espera.

Para despertarla, presione uno breves golpes en el botón de arranque.

Parada de emergencia del motor (450 SEF/R)

Dos posiciones posibles :

Botón presionado ① : la moto en marcha se para y la moto parada no pueda arrancarse.

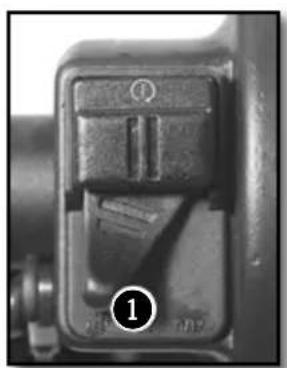

■ Selector de mapeado de inyección

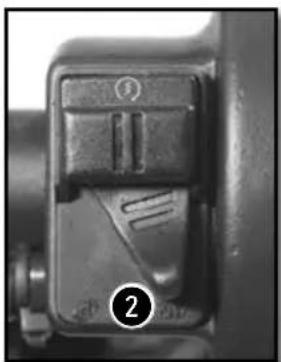

Posión ①. Curva "soft"

Posión ②. Curva "hard"

MANDOS DE PIE: CAMBIO DE MARCHA, CABALLETE, FRENO TRASERO

Cambio de marchas

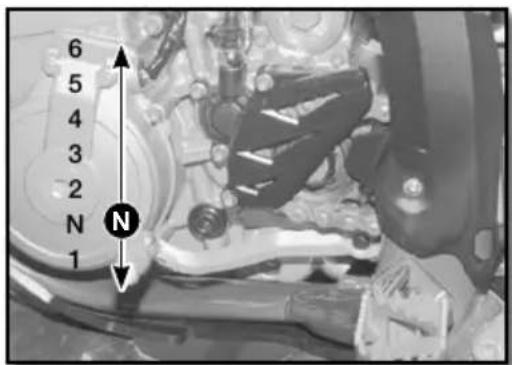

Esquema deaxones en el selector para pasar por las 6 velocidades

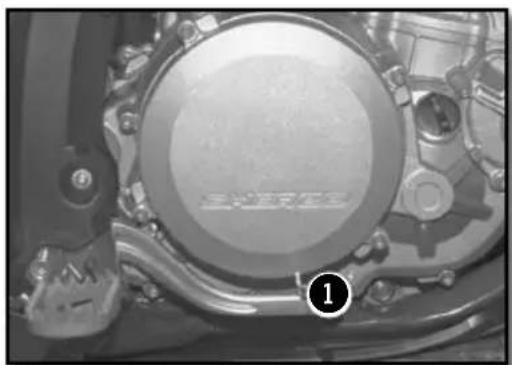

Freno de pie

Mando de Freno trasero

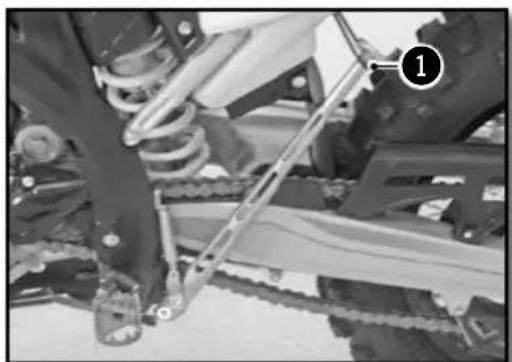

Caballete lateral

Subir la goma de seguidad 1 apoyar el pie sobre el caballete ymantenerlo desplegado hasta que soporte todo el peso de la moto.

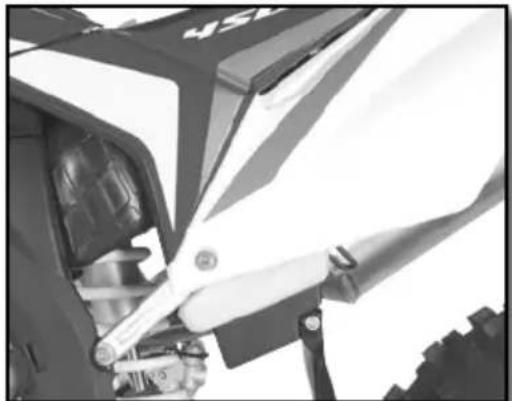

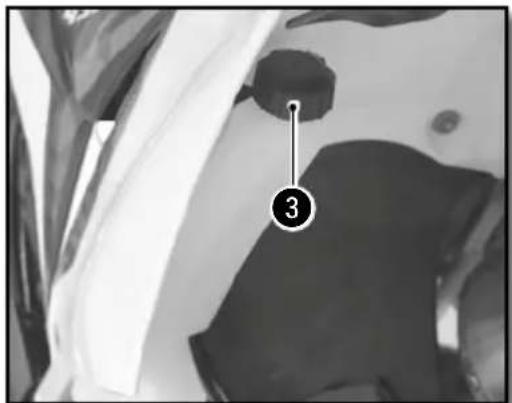

ATENCLON

• El caballe dispone de un sistema de seguridad que lo pliega automatistically cuando la moto ya no está en vertical.
• El caballete está Concebido para soportar solo el peso de la moto.

Mandos y controls (continuación)

TABLERO DE A BORDO, CONTADOR

ATENCLON

Para evaporar el ingresso de agua, guardar una distancia minima de lavado de 20cm.

Boton 1:

Cambiar pantalla 1,2,3

Maintien Bouton 1:

Cambiar pantalla 1,2,3

Presionar Boton 2:

Pantalla 1: puesta a 0 DST
Pantalla 2: puesta a 0 DST2
Pantalla 3: puesta a 0 MAX/AVG

Pantalla 1 : Velocidad, Hora, DST 1 Pantalla 2 : Velocidad, Hora, DST2

AVG MAX KM/H

Pantalla 3: Alterno velocidad AVG/MAX, Horas de funciona, ODO

Indicador de intermitente

Indicador de luz de carretera

Indicator FI (MIL): defecto Sistema de inye

Indicador deresherva de combustible

Botón modo

El vehiculo no debe estar bajo tension para Manipular el velocimetro

Botón izquierdo:

Permite cambiar de una pantalla a另一边.

Entrar en el modo DST y DTS2

Permite disminuir la distancia en modo DST

Botón derecho:

Permite cambiar de una pantalla a另一边.

Permite poner a 0 DST/DST2, velocidad

MAX/AVG (botón presionado 3s)

Permite aumento la distancia en modo DST

Fig 1 Función SPD

Fig 2 Función MAX

Fig 3 Función AVG

Fig 4 Función DST

Fig 5 Función DST2

Funciion SPD velocidad instantanea (pantallas 1 y 2): muestra la velocidad actual del vehiculo.

La velocidad puede做不到 en km/h (reglaje por defecto) o en mph. (p.141)

Funcion MAX velocidad maxima (ecran 3):muestra la velocidad maxima desdela ultima puesta a 0.

La velocidad puede做不到 en km/h (reglaje por defecto) o en mph. (p.141)

Puesta a 0 funciona MAX boton derecho presionado 3s 0 entrega a O realizada

FunciOn AVG velocidad media (pantalla 3):

muestra la velocidad media desdela ultima puesta a 0.

La velocidad puede做不到 en km/h (reglaje por defecto) o en mph. (p.141)

Puesta a 0 funciona AVG boton derecho presionado 3s 0 ].esthesia a O realizada

FunciON DST diario kilometrico (pantalla 1):

amuya el kilometraje parcial recorro por el vehiculo desde la ultima puesta a 0.

La distancia parcial se muestra según la unidad elegida en km/h (reglaje por defecto) o en mph (p.141)

Puesta a 0 funciona DST boton derecho presionado 3s 0.0 entrega a O realizada

FunciOn DST2 diario kilometrico (pantalla 2):

muestra el kilometraje parcial recorro por el vehiculo desde la ultima puesta a 0.

La distancia parcial se muestra según la unidad elegida en km/h (reglaje por defecto) o en mph. (p.141)

Puesta a 0 funciona DST2 boton Derecho presionado 3s 0.0 entrega a O realizada

Mandos y controlles (continuación)

Fig 6 Función ajuste distancia

Fig 7 Función ODO

Fig 8 Función ART

Fig 9 Función Hora

Fig 11 Función bateria bajo/incorrectbateria

Funciones DST y DST2 peuvent ser ajustadas por el usuario

Configuración DST (pantalla 1)→ Botón izquierdo presionado 3s → el icono «DST» parpadea → Botón izquierdo para disminuir la distancia/ Botón derecho para augmentar la distancia→ volviendo a la pantalla 1

Configuración DST2 (pantalla 2)→ Botón izquierdo presionado 3s → el icono «DST2» parpadea → Botón izquierdo para disminuir la distancia/ Botón derecho para augmentar la distancia→ volviendo a la pantalla 2

Funcion ODO totalizador (pantalla 3):muestra el kilometraje total recorrodo por el vehiculo. La distancia total se muestra segun la unidad elegida en km/h (reglaje por defecto) o en m/h (p.141)

Esta informacion no pueda ponerse a 0. Alasar de 399.999 km (oillas),el contagor se vuela aponer a 0.

FunciON ART horas de funciona (pantalla 3) amuestra las horas de funciona del vehiculo.

Esta informacion no pueda ponserse a 0.
Hasta 99h59min aumenta minuto por minuto
Despues de 99h59min y hasta 9.999h aumenta hora por hora
Alasar de 9.999 horas,elcontador se queda a este valor.

Función Hora (pantallas 1 y 2): muestra la hora

FunciOn bateria bajo/error bateria:

-> Cuando la tension de la bateria es débil (<2.4V), el indicator de bateria bajo aparece en la pantalla

• Cuando la tension de la bateria escritica, solamente aparece en la pantalla elindicadordebateriabaja parpadeando

Modo configuración

Botones izquierdo y derechos presionados+juntos 3s:activacion del modo configuracion
Botón izquierdo Botón derecho
Elección M/H y KM/H Elección formattingo 24h y 12h
Disminuya hora del día Disminuya valor indicator de mantenimiento		Aumenta hora del día Aumenta valor indicator de mantenimiento
El cambio de parámetro se hace automátamente cada 5s→
UNIT (elección unidad)	LIFE (Circunferencia rueda)	PPr (Numero de pulsos)	(Formato 12h/24h)	(Reglaje hora)	(Recordatorio de), mantimiento)
Miles o Km Por defecto:km			12 o 24h Por defecto:24h	Reglaje de la hora	Reglaje del recordatorio de mantenimiento en horas Por defecto:5horas
No modificar这些东西 parametros
				OFF: no funciona	Reglaje valo username

Funcion recordatorio mantenimiento : permite el reglaje de un recordatorio para las operaciones de mantenimiento. Cuando se alcance el numero de horas programado se encendera en la pantalla el icono de mantenimiento.

Visualizacion del tiempo que queda : Entre la pantalla principal -> boton izquierdo presionado 3s -> aparece el valor ->bringing a la pantalla 3.

Nota : Si el recordatorio no estaactivado, el valor sera OFF.

Reinicializar el recordatorio mantenimiento : Entre la planta principal -> boton izquierdo presionado 3s -> aparece el valor -> boton derecho presionado 3s -> entrega a 0 realizada (el recordatorio empieza al valor programado en modo configuracion).

Mandos y controlles (continuación)

APERTURA / CIERRE DEPOSITO DE COMBUSTIBLE

Combustible

Utilice unicamente gasolina super sin plomo con un indice de octanaje de al menos 95.

Tapon del deposito

Apertura: Girar el tapón hacía la izquierda.

Cierre: Girar el tapón hacía la derecha.

Conducción

■ Arranque del motor en frío

1. Poner el selector de marchas en punto muerto.
2. Arrancar el motor presionando en el boton de arranque, sin acelerar.
3. Dejar que se caliente el motor durante uno horas

■ Arranque del motor en caliente

Seguir las instrucciones anteriores sin el paso 3.

Cambio de marcha

• Las posiciones del selector de marchas se indican en la pág. 137
• Para encontrar el punto muerto, presionar el selector, cuando llegue a primera (se notará una resistencia) subir ligeramente el selector.

Conducción (continuación)

1. Cerrar el gas al desembragar.
2. Poner la marcha inferior.
3. Abrir parcialmente el gas cuando se embraga.

Aparcamento

• Parar la moto con el parada de emergencia del moto. El sistema keyless se apagará automatistically el encendido.

Familiarícese con todos los mandos y sus functions antes de utiliser el vehiculo.

Instrucciones de seguridad

• No conducza antes de haber consumido alcohol.
• Lleve un casco homologado cuando utilise el vehiculo.
• Mantener laquina en buen estado de marcha y realizar correctamente el mantenimiento,aumenta su fiabilidad y su seguridad de uso.
• La gasolina es inflamable, llene el deposto de gasolina con el motor parado.
• Los gases de escape son tóxicos, nunca se debeponer el motor en marcha bajo de un local cerrado.
• Estacionar siempre el vehiculo sobre un sueo duro y plano, no aparque nunca el vehiculo en pendiente o sobre un sueo blando. Compruebe siempre el equilibrio del vehiculo.
• Antes de partir a la carretera compruebe siempre los siguientes+puntos:

Neumáticos : Desgaste y presión

Aceite motor : Nivel ( p.148)

Gasolina : Nivel + Ausencia de fugas

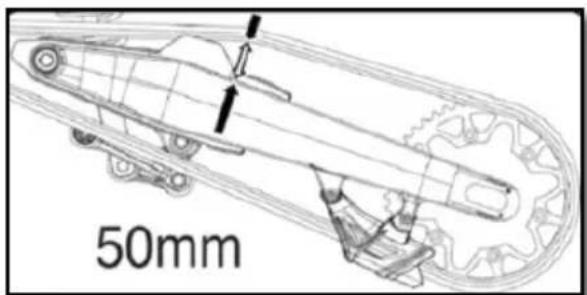

Cadena de transmisión : Flecha ( p.163)

DIRECCION: Que no hayabloqueo

Frenos : Funcionamento, holgura, ausencia de fugas del liquido, desgaste de las pastillas (p.172 a p.175)

Puño del gas: Holgura (p.147)

Embrague: Juego ( p.164)

Equipamento eletrico: Funcionamento de la bocina y las luces (p.134 et p.136)

Apriete (tuercas, pernos...) : Comprobar que todos los componentes del vehiculo estén bien fjados (p.185)

Si durante estas comprobaciones se encuesta una anomía, consulte el capitulo Mantenimiento y reclajes de este manual o dirijase a un concesionario Sherco.

CONTROL DE NIVEL DE LÍQUIDO DE REFRIGERACION

Moto horizontal

ATENCLON

• El liquido caliente puede provocar heridas graves
• El liquido de refrigeracion es nocivo
• En caso de contacto con la piel o los ojos, o en caso de ingestion o de heridas occasionadas por el liquido caliente : CONSULTA UN MEDICO
• Utilice guantes de proteccion
• No sustituya el liquido de refrigeracion por agua o anticongelante: ese podra dañar el motor.

• Realizar las operaciones de control y llenado del liquido de refrigeracion con el motor en frio.

• Colocar la moto en vertical sobre una superficie horizontal.

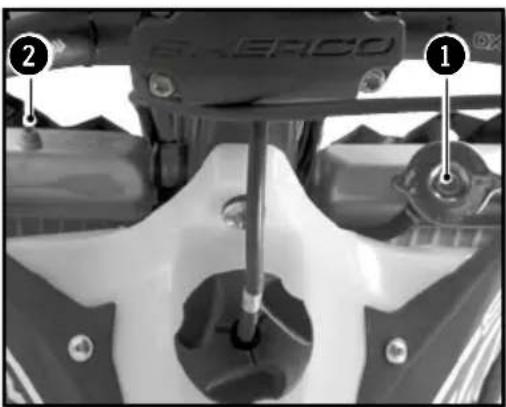

• Desenroscar el tapón 1.
• Aflojar el tornillo de purga 2.
• Rellenar hasta que el liquido salga sin aire.

Liquido de refrigeración

Minerva Perma Universal D 4 estaciones -25°C

Volver aponer el tornillo 2

Tornillo de purga radiador

M6X8 8Nm

Llenar de liquido hasta arriba del radiador.

Volver aponer el tapón y probar que esté en posión correcta.

ATENCLON

Es importante respetar estas advertencias.

La falta de liquido o la presencia de aire bajo del radiador izquierdo puede causar daños graves al motor.

Comprobar el nivel de liquido en el deposito de expansión.

El liquido debeppingal nivelde la marca «LEVEL».

Si el nivel no es correcto, desenroscar el tapón 3.

Rellenar de liquido hasta lamarca «LEVEL».

Liquido de refrigeración

Minerva Perma Universal D 4 estaciones -25°C

Volver aponer el tapón 3.

VACIADO DEL LÍQUIDO DE REFRIGERACION

ATENCIón

Asegürese de que la moto esté bien vertical sobre un suejo horizontal.

• Colocar un recipiente bajo la moto

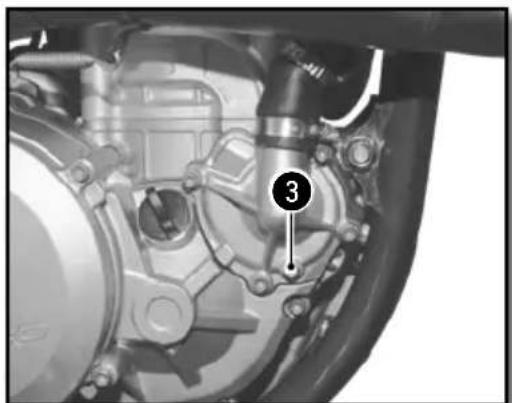

• Retirar el tapón ① y el tornillo ③
• Dejar que fluya el liquido

NOTA

Para proteger el medio ambiente, el liquido extraido debe llevarse a un centro de recogida.

Sistema de refrigeracion (continuacion)

LLENADO DEL LÍQUIDO DE REFRIGERACION

• Retirar el tornillo de purga ② del radiador izquierdo
• Llenar por el orificio del tapón ① el liquido de refrigeracion nuevo.

Líquido de refrigeración

Minerva Perma Universal D 4 estaciones -25°C

Cuando el liquido fluya por el tornillo 2 sin burbujas, volver aponer el tornillo 3 con una juntaresha.

Tornillo de purga radiador

M6X8 8Nm

• Continuar el Ilenado.
• Una vez el nivel llegue a: (Aprox. 1,1 litros)
• Volver aponer la moto sobre el caballete lateral y continua las operaciones de control de nivel (p.144)

Reglaje motor

CONTROLAR LA HOLGURA DEL CABLE DEL ACELERADOR

Holgura del cable de gas

Manillar en posicion derecha,comprobar que el juego del puno sea correcto.

Holgura del cable del acelerador

2....4mm

Si la holgura no es correcta, reglar la holgura del cable del accelerador. (p.147)

Arrancar la moto ydeajarla funciona al ralenti. Girar el manillar ycomprobar que el ralenti sea constante.Si el regimen cambia,reglar la holgura del cable del acelerador. (p.147)

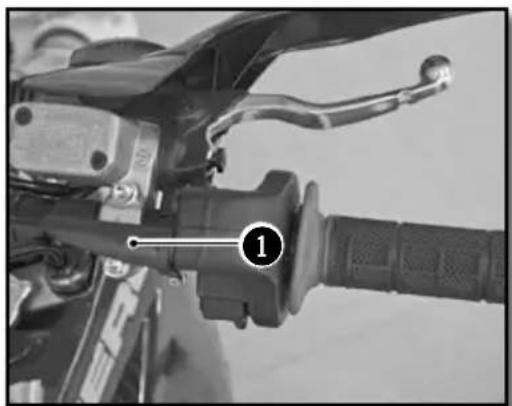

Reglar la holgura del cable de gas

Reglar la tension del cable de gas al nivel del puno con lapelladell tensor 1.

Si no es suficiente, reglar el tensor directamente en el cuerpo de la inyeccion.

CONTROL DE NIVEL DE ACEITE MOTOR

• Asegürese de que la moto está sobre sus 2 ruedas, vertical y sobre suelo horizontal.
• Comprobar el nivel del aceite motor por el indicator ① del carter embrague como se indica en el esquema de abajo.

Si es Neededo,ajustar el nivel

• Abrir el tapón de llenado del aceite motor ② del carter embrague

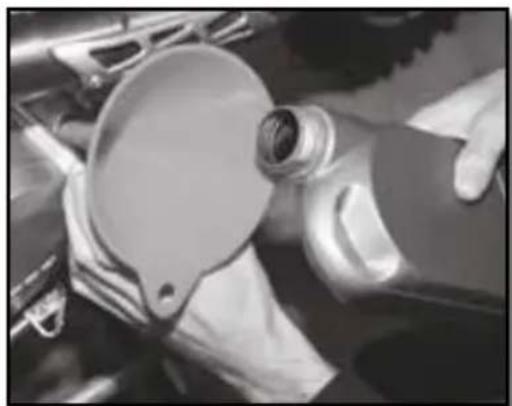

Rellenor de aceite de motor

Aceite motor SAE 10w60

ATTENTION

• Un nivel de aceite erroneo pueda dañar el motor.
• No utilise la moto si el nivel está por debajo del minimo.

Mantenimiento motor (continuación)

VACIADO ACEITE MOTOR Y SUSTITUCION FILTRO DE ACEITE

-Realizar el vaciado del aceite motor caliente

ATENCLON

Utilice guantes de proteccion.

• Colocar la moto en vertical sobre sueño horizontal.
• Colocar un recipiente bajo la moto para recuperar el aceite uso.

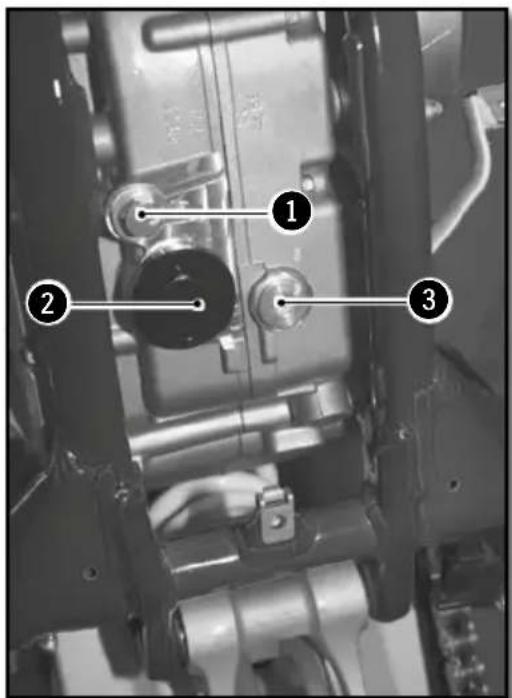

• Aflojar los tapones de vaciado ① y ②
• Aflojar el tapón magnético 3
• Retirar los prefiltros y 5
• Dejar fluir el aceite

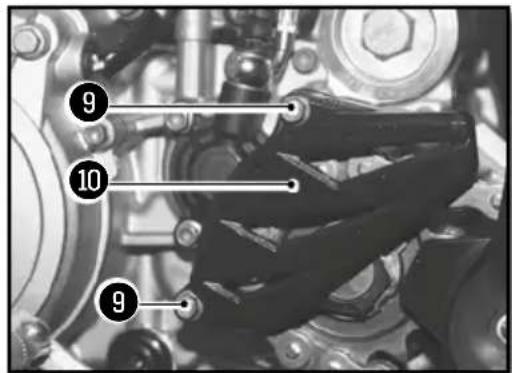

• Aflojar los tornillos y descorgan el carter de cadena 10

Mantenimiento motor (continuación)

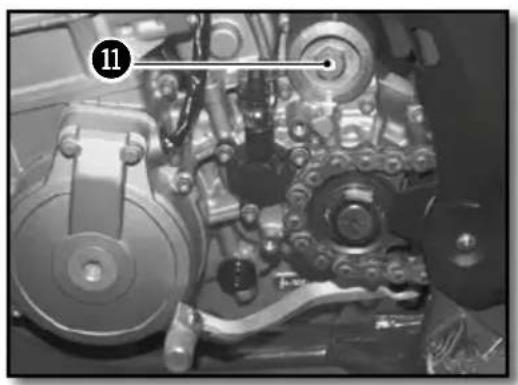

• Desenroscar el tapón de filtro de aceite 11.
• Extraer el filtro de aceite con un gancho.
• Dejar fluar el aceite.
• Limpiar los tapones ① , ② y ③ con un desengrasante.
• Limpiar y comprobar los pre-filtros ④ y ⑤ y cambiarlos si es besoino.

• Montar el filtro de aceite¹² nuevo en el sentido correcto, como se indica en la Foto.
• Montar el tapón con una junta tórica nuevo.

Tapón de filtro de aceite

M45 15Nm

• Poner el tapón con una juntaresha.

Tapón magnético

M12 15Nm

• Volver a colocar los pre-filtres y y los tapones y como en la Foto n°4.

Tapón 1	M18 15Nm
Tapón 2	M32 20Nm

Desenroscar el tapón de llenado de aceite motor 2. (p.148)
- Rellenar de aceite motor

Aceite motor 1,11 SAE 10w60

• Comprobar el nivel por la ventanilla. (p.148)
• Completar el nivel si es besoino.

NOTA

Sustuir obligatoriamente el filtro en cada vaciado.

ATENCLON

Para proteger el medio ambiente, los aceites y filtros usados deben depositarse en un centro de recogida y no tirarlos por la alcantarilla o en la naturaleza.

Reglaje parte ciclo

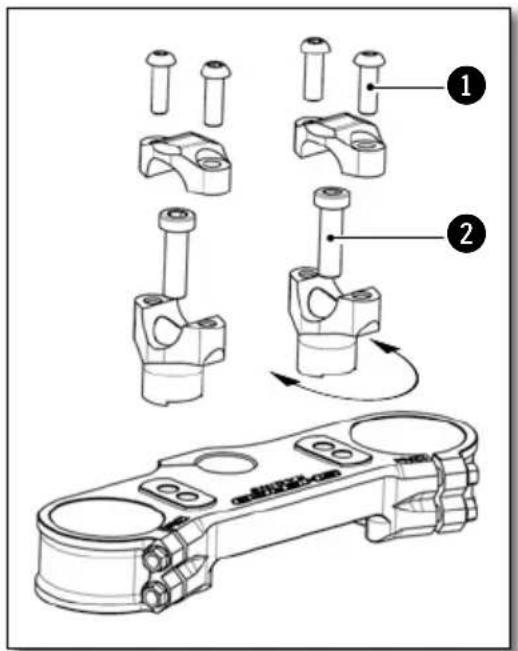

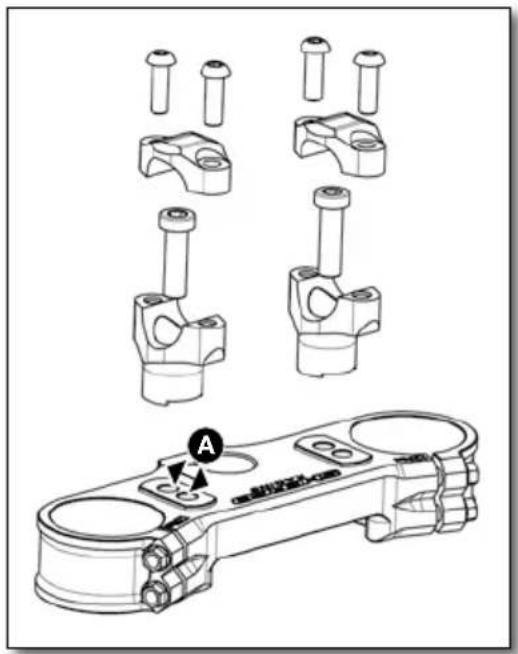

POSICION DEL MANILLAR

Las patas de la horquillaemean dos orificios separados por una distancia A.

Distancia entre los orificios A

13mm

Los puentes de manillar estánderados por una distancia B

Descentrado de los puentes B

4mm

La moto seenta de fabrica con el manillar en posicion retrasada.

Retirar los cuatro tornillos ① Retirar las bridas de manillar yOOTAR el manillar.

Retirar lo dos tornillos ② . Retirar los puentes y colocarlos en la posicion deseada.

Tornillo de fijación de puentes

M10x35

40Nm Lochtite

® 243TM

Volver a montar el manillar y las bridas. Poner los quatre tornillos en su situó y恭喜 uniformamente.

Tornillo de fijación bridas de manillar

M8x25 24Nm

El manillar también puede orientarse según los puentes.

REGLAJE DE LOS TOPES DE DIRECCION

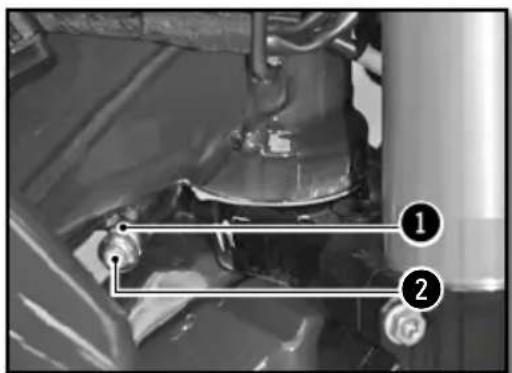

El ángulo de giro pueda modifierse utilizando los tornillos de replaje situados en los bordes inferiores de la columna de direccion.

Aflojar la tuerca y preparar el tornillo hasta Obtener el ángulo de giro deseado.

Apretar la tuerca y realizar la misma operation en el除外lado.

Tuerca de bloqueo ángulo de giro

M8 20Nm

REGLAJE DE BASE DE LA PARTE CICLO EN FUNCION DEL PILOTOTO

Peso estándar del piloto (con equipoimiento)

75 à 85kg

Si el peso del piloto no se corresponde con las normas, compensar modificando la rigidez de los muelles (horquilla y amortiguidor)..

REGLAJE DE LA COMPRESION DE LA HORQUILLA

Los tornillos ② determinan el comportamiento de la horquilla cuando se comprime. Al girarlos hacía lackeaurrenta el freno hidrúlico (y viceversa).

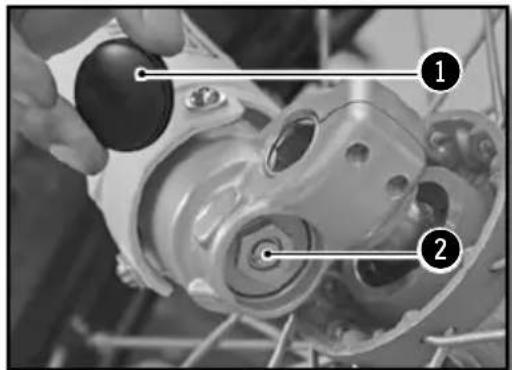

Retirar las tapas ① del extremo inferior de los brazos de la horquilla.

Girar hacla derecha el tornillo.

Girar hacía la derecha el tornillo 2 hasta el final y después volver進一步 el número de clicks indicado.

Reglaje compresión WP suspension XPLOR Ø48mm (racing)	Confort 18	clicks
	Estándar 15	clicks
	Sport 12	clicks
Reglaje compresión KAYABA (factory)	Confort 20	clicks
	Estándar 12	clicks
	Sport 8	clicks

Volver aponer las tapas 1 en su situio.

Reglaje parte ciclo (continuación)

REGLAJE DE LA COMPRESION DE LA HORQUILLA

Los tornillos ② determinan el comportamiento de la horquilla cuando se comprime. Al girarlos hacía la derechaurrenta el freno hidráulico (y viceversa).

Retirar las tapas ① del extremo inferior de los brazos de la horquilla.

Girar hacía la derecha el tornillo.

Girar hacía la derecha el tornillo 2 hasta el final y después volver進一步 el número de clicks indicado.

Reglaje compresión WP suspension XPLOR Ø48mm (racing)	Confort 18	clicks
	Estándar 15	clicks
	Sport 12	clicks
Reglaje compresión KAYABA (factory)	Confort 20	clicks
	Estándar 12	clicks
	Sport 10	clicks

Volver aponer las tapas en su situio.

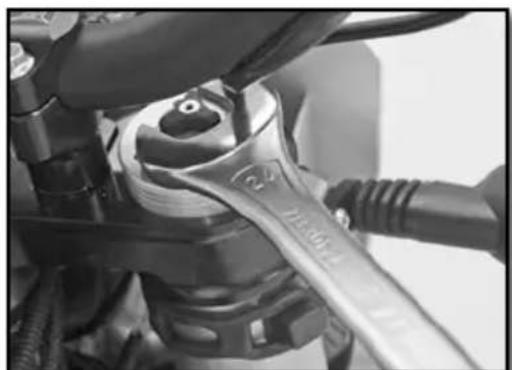

REGLAJE DE LA PRECARGA DEL MUELLE DE LA HORQUILLA

La tuerca de reglaje permite el reglaje de la precarga del muelle. Girar la tuerca hacía la derechaurrenta la precarga (y viceversa).

Girar la tuerca hacía la derecha hasta el tope, con una llave plana, cuando apretar el número de vueltas indicado.

Reglaje precarga WP suspension XPLOR Ø48mm (racing)	Confort 0 vuelta
	Estándar 0 vuelta
	Sport 2 vueltas

REGLAJE DE LA COMPRESION A BAJA VELOCIDAD DEL AMORTIGUADOR

WP

KAYABA

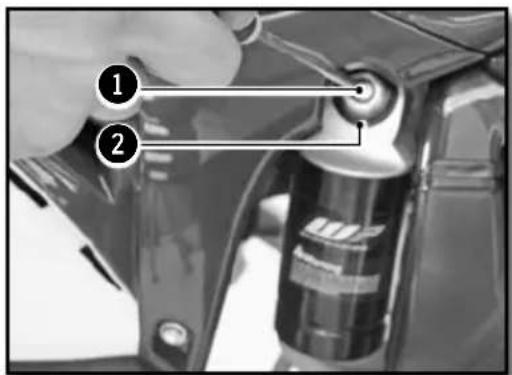

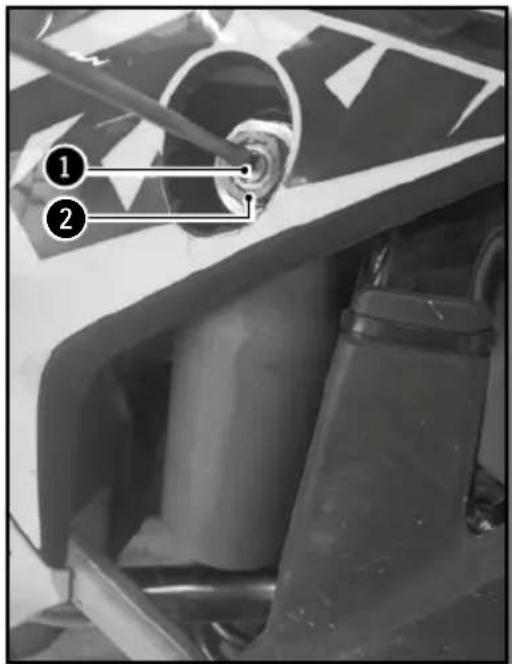

El tornillo de reclaje ① determina el comportamiento del amortiguidor en compressiones lentas (sensibility). Girar el tornillo hacía la derecha aumenta el freno hidráulico (y viceversa).

Girar hacía lacke el tornillo 1, con un destornillador hasta el tope, afterwards volver atrás el número de clicks indicado.

Reglaje de comprensión lenta	Confort 20	clicks
	Estándar 15 clicks
	Sport 12 clicks

AMORTIGUADOR KAYABA (FACTORY)

Reglaje de comprensión lenta	Confort 20	clicks
	Estándar 14	clicks
	Sport 12	clicks

Reglaje parte ciclo (continuación)

REGLAJE DE LA COMPRESION ALTA VELOCIDAD DEL AMORTIGUADOR

WP

El tornillo de reglaje ① determina el comportamento del amortiguedor en compressiones rápidas (impactos grandes).

Girar el tornillo hacía la derechaurrenta el freno hidráulico (y viceversa).

Girar hacía la derecha el tornill ①, con una llave de tubo, hasta el tope, cuando volver hacía atrás el número de clicks indicado.

Reglaje de compresión=rápida	Confort 2,5	tours
	Estándar 2	tours
	Sport 1,5	tours

AMORTIGUADOR KAYABA (FACTORY)

Reglaje de compresión=rápida	Confort 2,5 tours
	Estándar 1,5 tours
	Sport 1 tour

REGLAJE DE LA DESCOMPRESION DEL AMORTIGUADOR

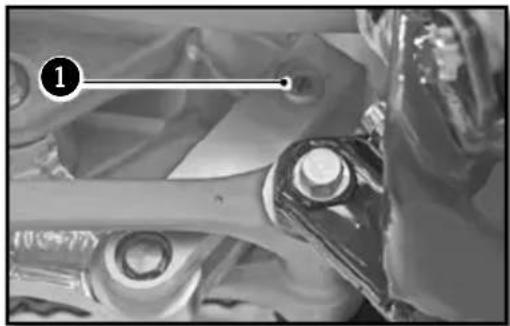

El tornillo de reclaje ① determina el comportamento del amortiguidor en distension. Girar el tornillo hacía lackeaurrenta el freno hidráulico (y viceversa).

Girar hacía la derecha el tornillo ① hasta el tope y después volver hacía aftas el número de clicks indicado.

AMORTIGUADOR WP (RACING) AMORTIGUADOR KAYABA (FACTORY)

Reglaje de distension

Confort 15 clics

Estándar 13 clicks

Sport 11 clicks

Reglaje de distensión

Confort 15 clicks

Estándar 13 clics

Sport 11 clicks

CONTROL DEL HUNDIMIENTO EN VACIO DEL AMORTIGUADOR

La moto sobre tripode

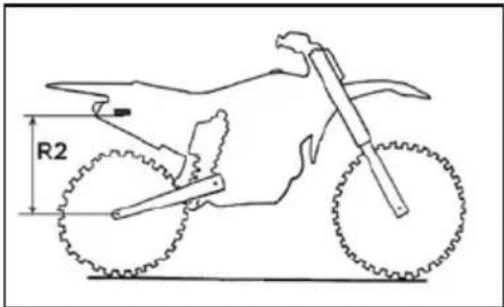

Medir elgado R1 entre un punto fijo del chasis y el eje de las ruedas.

La moto sobre sus ruedas

Medir elgado R2 entre el本身就是o punto fijo del chasis y el eje de las ruedas. El hundimiento estatico es la diferencia R1-R2.

Hundimiento estático 30mm

Si el hundimiento estálico no es correcto, reglar la precarga del amortiguador (p.157)

CONTROL DEL HUNDIMIENTO EN CARGA DEL AMORTIGUADOR

El piloto sobre la moto

Medir elgado R3 entre el本身就是o punto fijo del chasis y el eje de las ruedas. El hundimiento en carga es la diferencia R1-R3.

Hundimiento en cargo 110 mm

Si el hundimiento enarga no es correcto, cambiar el muelle. (p.157)

Reglaje parte ciclo (continuación)

MODIFICACION DE LA PRECARGA DEL AMORTIGUADOR

Desmontar el amortiguador y limpiarlo (p.166).
Aflojar la abrazadora ①.

Aflojar/apretar el anillo de plástico rojo 2 según el valor del hundimiento en vacio medido

Indicaciones	Aflojar una vuelta	Augenta en 3mm el valor del hundimien-to en vacío
	Apretar una vuelta	Reduce en 3mm el valor del hundimien-to en vacío

Volver a bloquear la abrazadora 1

(esfuerzo de torsión: 5 Nm).

Volver a montar el amortiguidor (p.167)

Controlar el hundimiento en vacio (p.156)

AMORTIGUADOR KAYABA (FACTORY)

Desmontar el amortiguador y limpiarlo. Aflojar la abrazadora 1.

Aflojar/apretar el anillo de plástico rojo 2 según el valor del hundimiento en vacio medido

Indicaciones	Aflojar una vuelta	Augenta en 4mm el valor del hundimien-to en vacio
	Apretar una vuelta	Reduce en 4mm el valor del hundimien-to en vacio

Volver a bloquear la abrazadora (par de apriete: 5 Nm).

Volver a montar el amortiguedor
Controlar el hundimiento en vacio

CAMBIAR EL MUELLE DEL AMORTIGUADOR

Desmontar el amortiguador y limpiarlo. (p.166)

Elegir e instalar un muelle en referencia de su peso.

Rigidez del muelle

Peso del piloto (con equipamento) : 75-85kg 54N/mm

Peso del piloto (con equipamento) : 85-95kg 57N/mm

Volver a montar el amortiguidor.

Controlar el Hundimiento en cargo (p.156)

Reglar la distension (p.156)

Mantenimiento parte ciclo

DESMONTAJE DEL SILLIN

Desbloquear un cuarto de vuelta a la izquierda el tornillo Dzeus del sillín.

Desmontar el sillín tirando de él hacía antes respondo a la moto.

MONTAJE DEL SILLIN

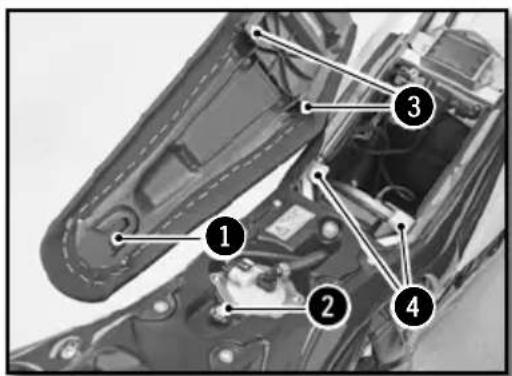

Volver a montar el sillín hacía delante asegurándose de que quede ① enganchado en la plataforma ② del deposito. Las muescas ③ del sillíndeben pasado por bajo de las lengüetas delbastidor secundario ④ previstas paraarlo.

Bloquear el tornado Dzeus un cuarto de vuelta hacia la derecha.

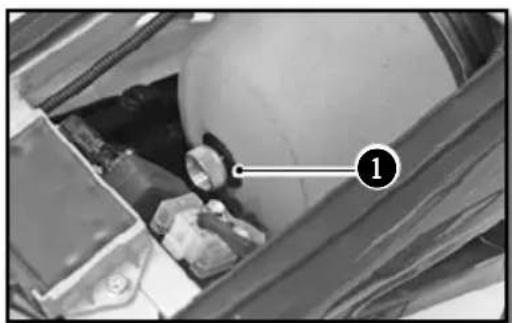

EXTRACCION DEL FILTRO DE AIRE

El filtro de aire es un elemento vital para el buena configuracionamento del motor. Su mantenimiento es, por tanto, primordial.

Un filtr de aire sucio disminuye el rendimiento de la moto, aumento el consumo de gasolina y, en el peor de los casos, las impurezas peuvent partir al motor y provocar un desgaste prematuro Desmontar el sillin.

Desmontar el sillin (p.158)

Aflojar el tornillo moleteado 1

Sacar el filtro con su soporte de plástico 2

Separar el filtro de su soporte de plástico.

Mantenimiento parte ciclo (continuación)

LIMPieZA DEL FILTRO

Limpiar la espuma del filtró de aire con un limpiador liquido especial yURTARla secar.

INFO

No limpie el filtro de aire con disolventes o gasolina.

Limpiador filtró de aire Minerva nettoyant filtré

INFO

No estrujar el filtro ni retorcerlo. Solo debe apretarse. Impregnar el filtro de aire con aceite de filtro

Aceite para filtro Minerva Protect Air

Si es Neededo, limpiar el interior de la caja de aire con un trapo.

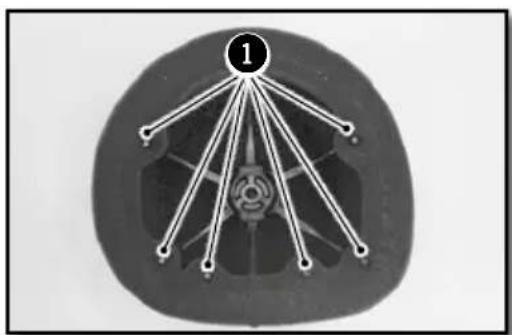

MONTAJE DEL FILTRO

Volver a colocar el elemento filtrante en su soporte. Asegurar de que quede bien enganchado en las cuales lengüetas 1.

Aplicar una película de grasa en la cara delantera del futuro.

Volver a instalar el filtro con su soporte teniendo cuidado de que quede bien centrado.

Volver a montar el tornillo moleteado 2.

Comprobar que el filtro de aire está bien colocado.
Volver a montar el sillín (p.158)

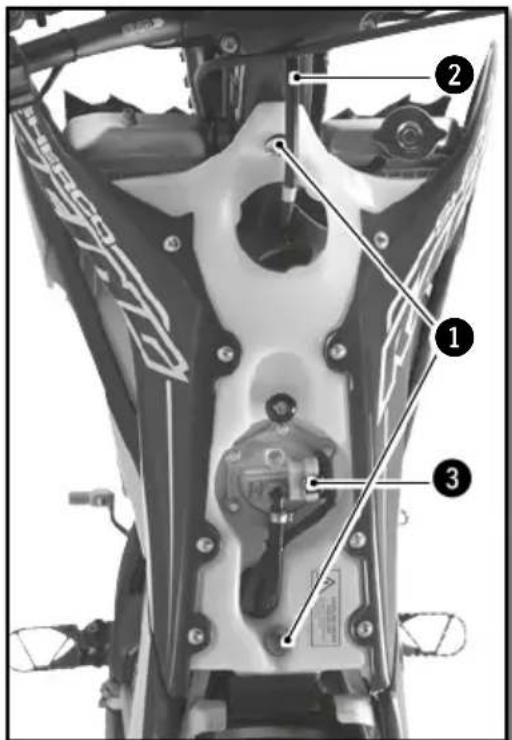

DESMONTAJE DEL DEPOSITO DE GASOLINA

Desmontar el sillin (p.158)

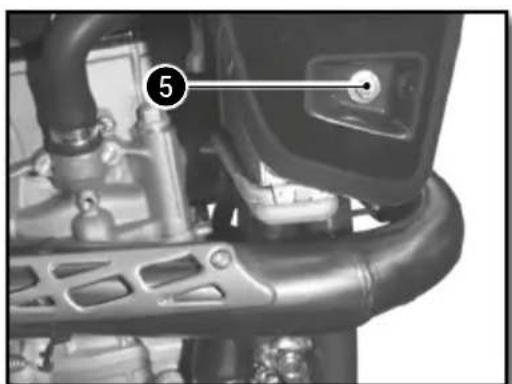

Aflojar los tornillos 1 del deposito.

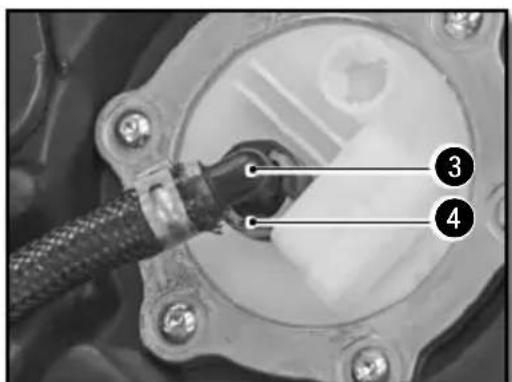

Retirar el cableado de la gasolina aparecido el conector y después tirando del cableado.

ATENCLON

Atencion, existe riesgo de que salpique gasolina, noponer el rostro en la trayectoria de salute de la gasolina de la bomba.

Evitar que entrada impurezas en el cableado de la gasolina. EsoURTCA causar el gripej del inyector.

Aflojar los tornillos ⑤ de las rejillas derecha e izquierda.

Separar lateralmente las dos rejillas de los radiadores y retirar el deposito hacía arriba haciendo salir el cableado/conexión electrica por los huecos del deposito.

Mantenimiento parte ciclo (continuación)

MONTAJE DEL DEPOSITO DE GASOLINA

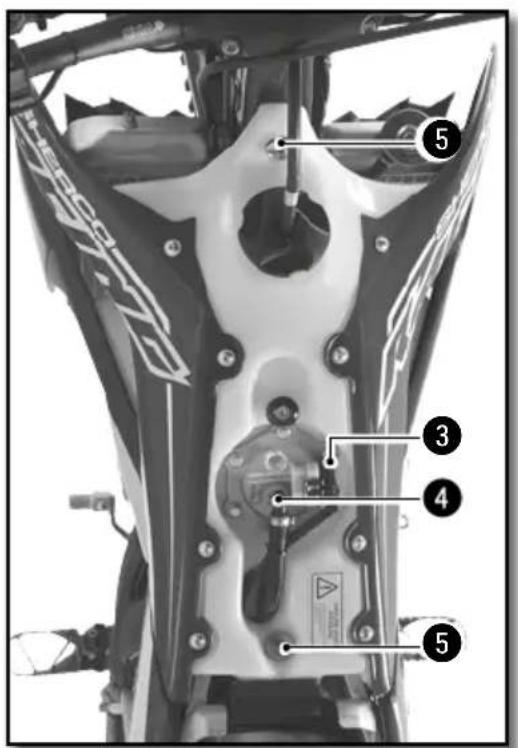

Asegurarse de que el cable del gas ① y el cableado del embrague ② estar bien colocados.

Pasar el cableado/conexión electrica por los huecos del deposito.

Instalar el deposito quitando las rejillas del radiador y probar que ningún cable quede pinzado.

Comprobar el ajuste de las placas laterales con las rejillas de deposito.

Conectar la connexion electrica 3 ey el cableado de la gasolina 4.

Montar los tornillos ⑤ del deposito con su anilla de goma.

Montar los tornillos de las rejillas de radiadora

Tornillo chasis M6 10Nm

Volver a montar el sillín (p.158)

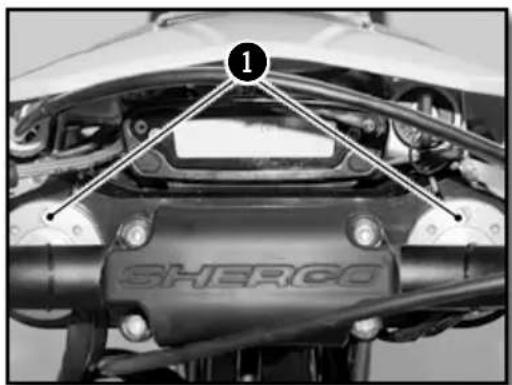

PURGA DE LOS BRAZOS DE LA HORQUILLA

Después de algunos tiempo de funciona,[20] el aire se acumula bajo presión en la horquilla.

Cada 5 a 10 horas de uso (según la intensidad) se debe realizar la purga.

En frío, con la horquilla Completely distendeda, retiring y ahorasolve a preparar los tornillos

1 en cada tapa de la horquilla.

LIMPIEZA DE LOS GUARDAPOLVOS DE LA HORQUILLA

Moto sobre tripode.

Desmontar la rueda delantera (p.168)

Desmontar las protecciones de la horquilla.

Deslizar los guardapolvos hacía abajo.

Limpiar y lubricar los guardapolvos y los tubos de la horquilla.

Lubricante universal Minerva F4

Volver a montar los guardapolvos y limpiar el aceite superfluo.

Volver a montar las protecciones de la horquilla.

Volver a montar la rueda delantera (p.168)

Bajar la moto del tripode.

CONTROL DEL JUEGO DE LOS COJINETES DE DIRECCION

Moto sobre tripode.

Ejercer presión de delante hacía atrás en los brazos de la horquilla.

No se debe noting ningún juego en los cojinetes de la direccion.

Hacer girar el manillar de derecha a izquierda.

No se debe notingunga resistencia en los cojinetes de direccion.

En caso de juego y/o de resistencia, reglar la hol-gura de los cojinetes y/o cambiarlos.

Reglar la holgura de los cojinetes (p.163)

Retirar la moto del tripode.

Mantenimiento parte ciclo (continuación)

REGLAJE DEL JUEGO DE LOS COJINETES DE DIRECCION

Moto sobre tripode.

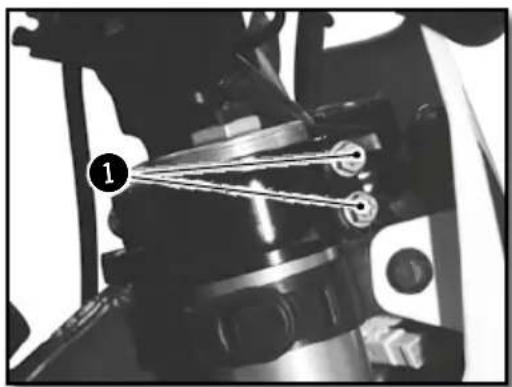

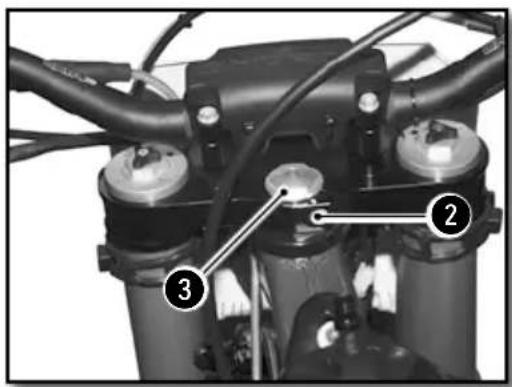

Aflojar los tornillos ① y ②

Aflojar la tuerca y volverla a apretar

Tuerca de direccion M20 30Nm

Apretar los tornillos 1

VTornillo de te superior de la horquilla SACHS	M8x35 1	2Nm
Tornillo de te superior WP	M8x35 1	7Nm

Apretar el tornillo 2

Tornillo de te superior

M8x30

17Nm

Loctite® 243™

Controlar el juego de los cojinetes de direccion (p.162)

Retirar la moto del tripode.

NOTA

Los cojinetes deben engrasarse al menos una vez al año.

LIMPIEZA DE LA CADENA

Limpiar regularamente laceda augmentaconsiderablemente su duracion.

Limpiar laadena y aplicar lubricante paraadena

Limpiador paraceda Minerva

Lubricante aerosol para cadena

Minerva Lub' Chain

CONTROL DE LA TENSION DE CADENA

Moto sobre tripode.

Empujar laadena hacía arriba y medir la tension de laadena según se indica en el esquema.

Tensión deéra

50mm...53mm

Si la tension de la cadena no es correcta, consultar el ajuste de la cadena. (p.164)

En caso contrario, retiring la moto del tripode.

AJUSTE DE LA TENSION DE CADENA

REGLAJE EMBRAGUE

ATENCLON

Una mala tensión de laceda puede provocar desgastes mecánicos.

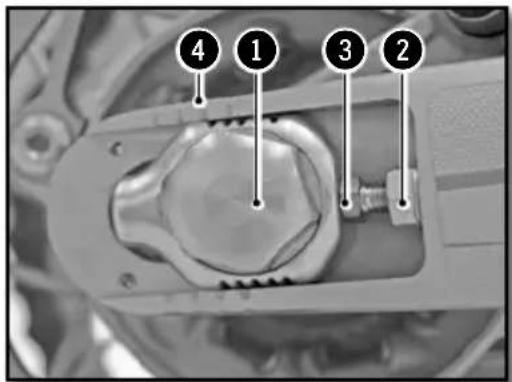

Aflojar las tuercas 1

Aflojar o aplar los tornillos 2

Tensión deadena 50mm...53mm

Controlar la simetria de los dos lados con la。
ayuda de las MARCAS

Apretar los tornillos 5

Apretar la tuerca 6

Tuerca eje trasero M24 100Nm

Retirar la moto del tripode.

NOTA

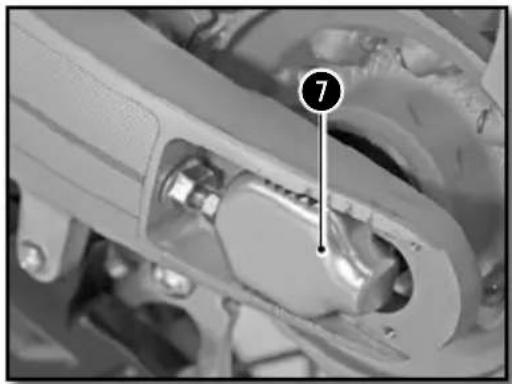

La pieza deslizante ⑦ esta preparada para adaptarse a cadenas más largas girándola 180^ .

La posición de la palanca pueda modificarse en función de la fisonomía del piloto.

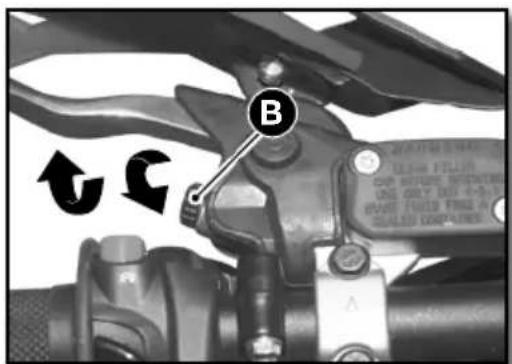

• Girar la rueda B hacla derecha para acercar la palanca.

Mantenimiento parte ciclo (continuación)

• Girar la rueda B hacía la izquierda para alejar la palanca.

Distancia A ≥3mm

CONTROL NIVEL DE LIQUIDO EMBRAGUE

ATENCIón

• El liquido hidráulico es muy corrosivo Puede ser peligioso para la pier
• Leer atentamente las recomendaciones del embalaje

Colocar el cilindro maestro en horizontal.

• Sacar los dos tornillos 1, la cubierta 2 y la membrana 3
• Controller el nivel de liquido y rellenarlo si esnecessary.

Nivel de liquido de freno bajo el borde de la boca..	4mm
Minerva liquido de freno DOT 4

• Volver a colocar la cubierta con la membrana y los dos tornillos..

DESMONTAJE DEL AMORTIGUADOR

Moto sobre tripode.

Desmontar la placalateralderecha

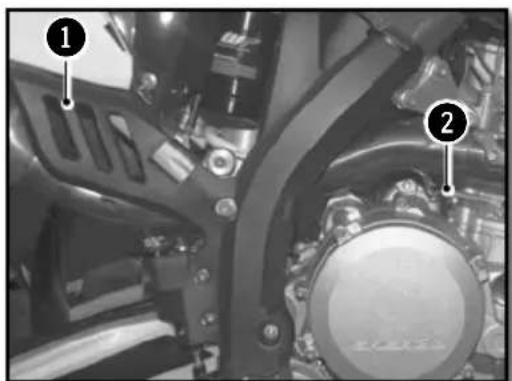

Soltar el muelle ① del silenciador y el muelle ② intermedió.

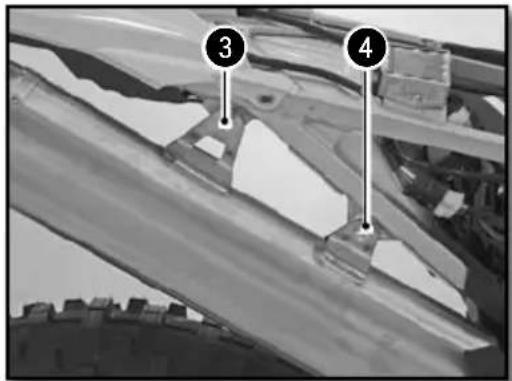

Retirar los tornillos ③ y 4 . Retirar el silenciador del escape y el intermedió.

ATENCIón

No desmontar el silenciador antes de haber hecho funcionala moto. Hay riesgo de quemaduras importantes.

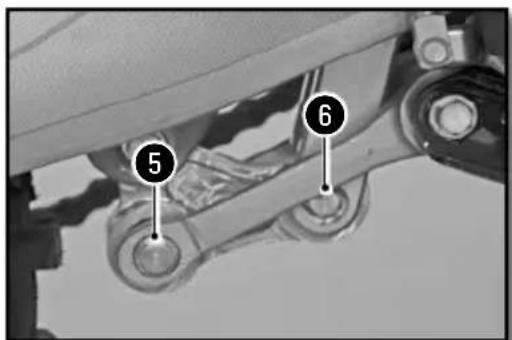

Desmontar el eje 5.

Quitar el tornado 6

Quitar el tornillo superior del amortiguador.

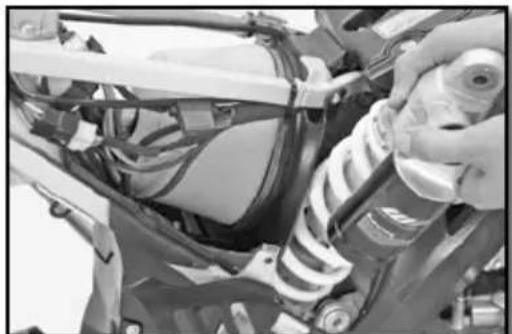

Retirar el amortiguidor por arriba.

Mantenimiento parte ciclo (continuación)

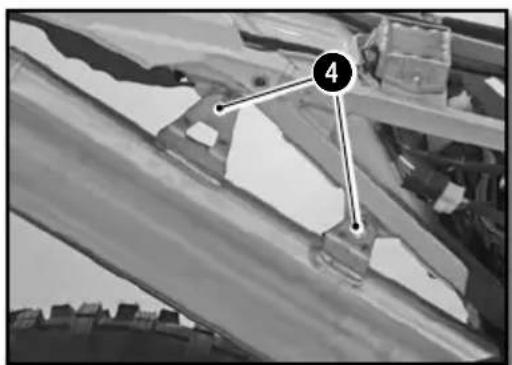

MONTAJE DEL AMORTIGUADOR

Colocar el amortiguador por arriba.

Poner el tornillo superior del amortiguador y apretar.

Tornillo superior del amortiguidor

M10 40Nm Loctite 2701

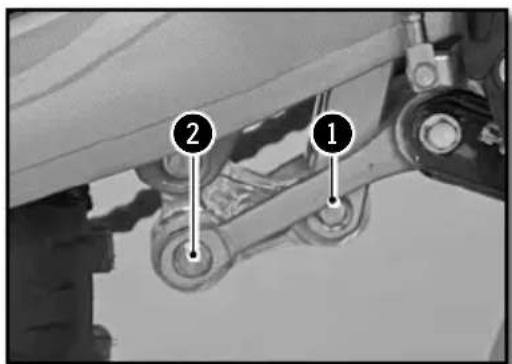

Colocar la bieleta delta delta y la bieleta H.

Poner el tornillo yYPDapretar.

Tornillo inferior del amortigua-dor

M10 40Nm Loctite

®2701

Poner el tornillo y apretar.

Eje de bieleta M12 40Nm

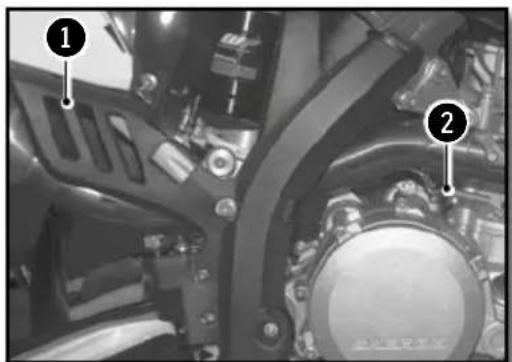

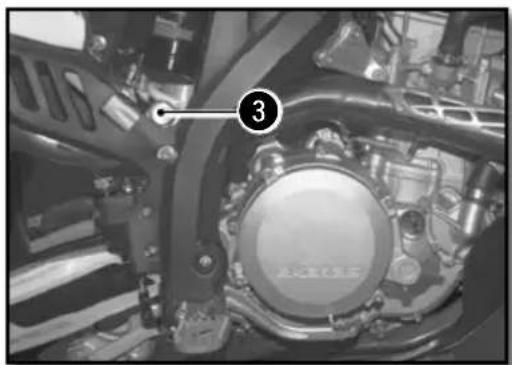

Volver a montar el intermedio de escape e instalar el tornillo 3 sin apretarlo.

Volver a montar el silenciador detrás y disfrutar los tornillos 4 con las tuercas nylstop.

Vis châssis M6 10Nm

Fijar el muelle 5.

Fijar el muelle de silenciador 5.

Apretar el tornillo de fijacion del intermedio 4

Tornillo chasis M6 10Nm

Volver a montar la placalateral derecha.

Retirar la moto del tripode.

Ruedas, neumáticos

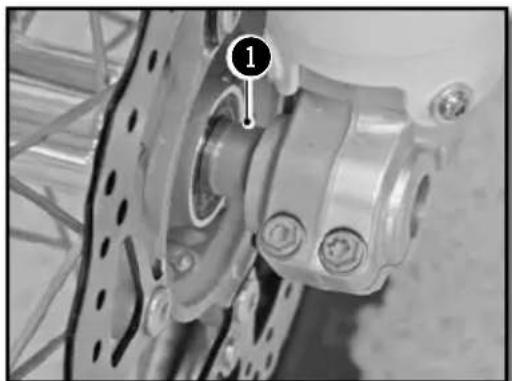

DESMONTAJE DE LA RUEDA DELANTERA

Moto sobre tripode.

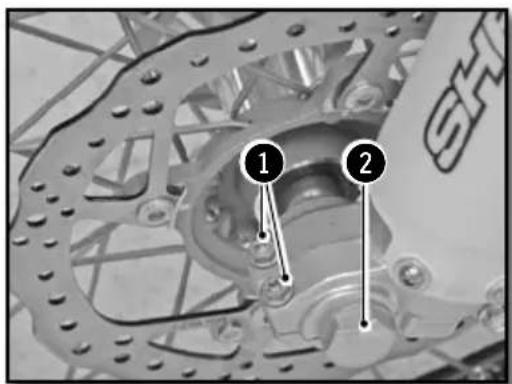

Aflojar los dos tornillos ① y la tuerca ②

Aflojar los dos tornillos 3

Extraer el eje por elazo derecho.

Sacar la rueda de la horquilla.

ATENCIón

No acontecer la palanca de freno delantero cuando la ruea delantera se haya retirado.

MONTAJE DE LA RUEDE DELANTERA

Comprobar que los discos de freno no estén suscrios de aceite o de grasa. En ese caso, limpiar los discos con el limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante frenos

Instalar el separator ① en elazo izquierdo del cubo de rueda.

Instalar la rueda delantera en la horquilla y montar el eje, que se habra engraso previamente..

Apretar los tornillos 2

Tornillo de pie de la horquilla

M8 12Nm

Tuerca de eje de rueda delantera

M20 25Nm

Apretar los tornillos del lado derecho de la moto

Tornillo de pie de la horquilla

M8 12Nm

Accionar varias vezes la palanca de frenodelantero hasta que las pastillas toquen el disco

Retirar la moto del tripode y Hundir la horquilla varias vezes.

Ruedas, neumáticos (continuación)

DESMONTAJE DE LA RUEDA TRASERA

Instalar la moto sobre un tripode.

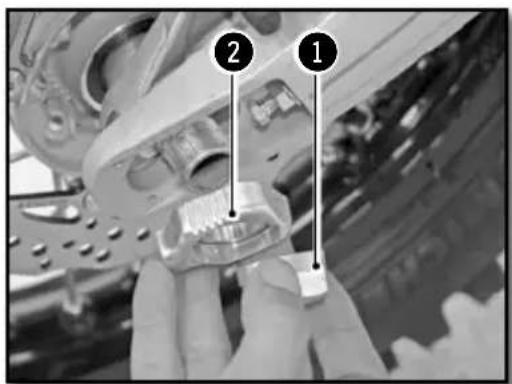

• Aflojar la tuerca y extraer la pieza deslizante 2
• Tapar el eje 3 con una cubierta nylon
• Sacar el eje
• Mover la rueda lo más hacía delante posible
• Extraer laceda y la rueda.

ATENCLON

No acontecer el pedal de freno trasero cuando se haya retirado la ruea trasera.

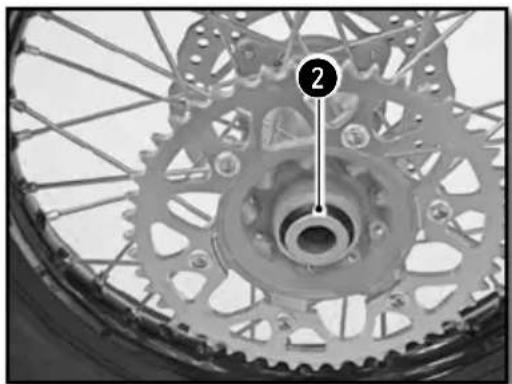

MONTAJE DE LA RUEDA TRASERA

Comprobar que los discos de freno no estésucio de aceite o de grasa. En ese caso, limpiarlosdiscos con un limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante de frenos

Comprobar que los dosSeparatedes 1 y 2 de ruedas estén bien colocados.

Instalar la rueda en los brazos e introducir el eje de la rueda previamente engrasado.

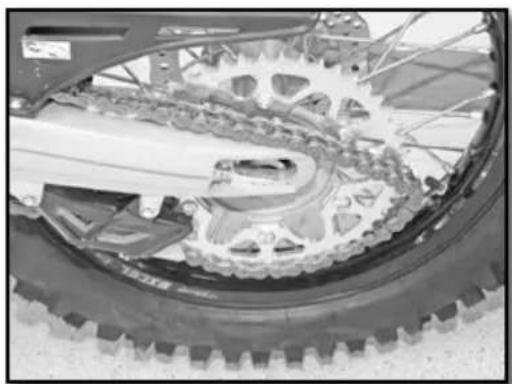

Montar la cadena.

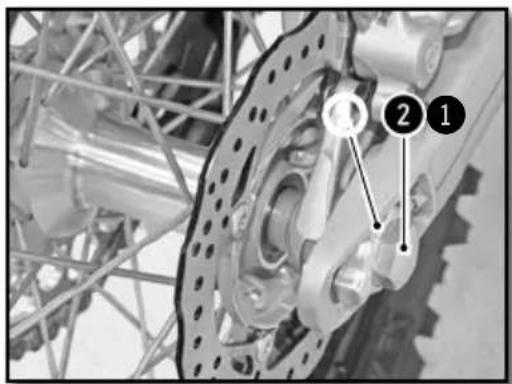

Colocar los tensores deadena ① e instalar la tuerca ② pero sin apretar.

Controlar la tension de cadena (p.164)

Apretar la tuerca 2.

Tuerca de eje rueda trasera

M24 100Nm

Accionar varias vezes el pedal de freno trasero hacía delante hasta que las pastillas toquen el disco.

Retirar la moto del tripode.

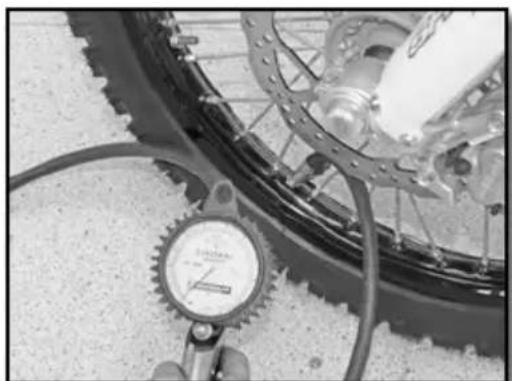

CONTROL DE LA PRESION DE LOS NEUMÁTICOS

Comprobar regularmente la presión de los neumáticos con un manómetro de precision.

• Sacar el tapón de la valvula.
• Comprobar la presión del aire cuando el neumático está frío.

Presión del aire del neumático para uso todo terreno

Delante 0,9bar
Detrás 0,9bar

Si la presión no se correponde con la tabla de debajo :

• Corregir la presión
• Volver aponer el tapón de la valvula.

Ruedas, neumáticos (continuación)

DESGASTEY DETERIORO

• Comprobar regularamente la profundidad de la banda de rodadura.

Profundidad banda de rodadura ≥ 3mm

Si la profundidad es inferior al valor indicado :

• Cambiar el neumático.

Comprobar que no haya golpes, piedras, clavos, objetos puntiagudos o deformaciones en el neumático.

Si el neumático está dañado :

• Cambiar el neumático

COMPROBÁNCION DE LA TENSION DE LOS RADIOS

No olvidar el control y la tension de los radios.

ATENCLON

Una buena tension asignura estabilidad y seguridad de conducccion.

Realizar una verificacion antes y.afteres de cada uso de la moto, especially si esnea o en caso de cambiar los radios.

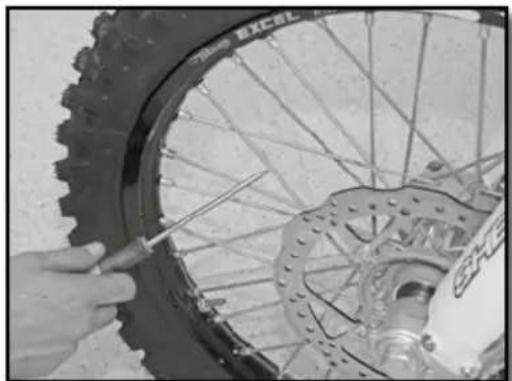

- Con un destornillador, golpear ligeramente cada radio, el sonido debe ser claro.
- Si el sonido es sordo, hacer que se comprueben los radios en un concesionario Sherco

Nota: Par de apriete indicativo de 5 a 6 Nm

Frenos

COMPROBACION DEL RECORRIDO DEL FRENO DELANTERO DE MANO

Tirar de la palanca hacía el manillar y comprobar el recorrodo A

Recorrodo de la palanca de freno delantero

≥3mm

Si el recorro no se corresponde con estas indicaciones, seguir las instrucciones indicadas a continuación :

REGLAJE DEL RECORRIDO DE LA PALANCA DE FRENDELANTERO

Reglar el recorrodo con laapia del tornillo de reglaje 1

• Girar hacía la derecha para alejar la palanca
• Girar hacla izquierda para acercar la palanca.

CONTROL DE NIVEL DE LÍQUIDO FRENO DELANTERO

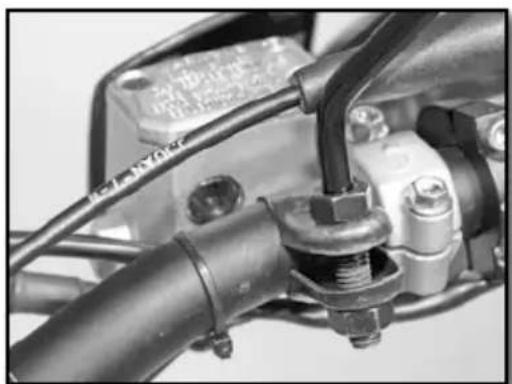

Poner la boquilla en posicion horizontal.

Comprobar el nivel del liquido mediante el indicator.

Asegurarse de que el nivel (entre las dos flechas) está más cerca de la flecha de arriba.

Si el nivel es inferior a lamarca MIN,rellenar el liquido según las instrucciones siguides.

Frenos (continuación)

RELLENADO DE LÍQUIDO DE FRENO DELANTERO

ATENCIón

• El liquido hidráulico es muy corrosivo
• Puede ser peligrosso para laIEL

• Leer atentamente las recomendaciones del embalaje

• Aflojar los dos tornillos 1.

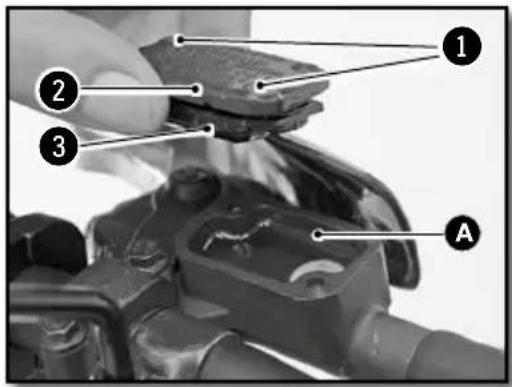

Levantar la cubierta 2 con su membrana 3.

Rellenar la boquilla con el liquido de freno hasta la hora.
marca A.

Nivel de liquido de freno por debajo del reborde de la boquilla.	5mm
Minerva liquido de freno DOT 4

• Volver a montar la membrana, la cubierta y los dos tornillos.

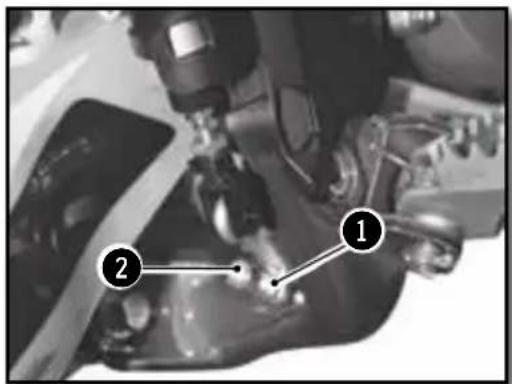

REGLAJE DE LA POSICION DEL PEDAL DE FRENO TRASERO

La posicion del pedal de freno se regla del?.

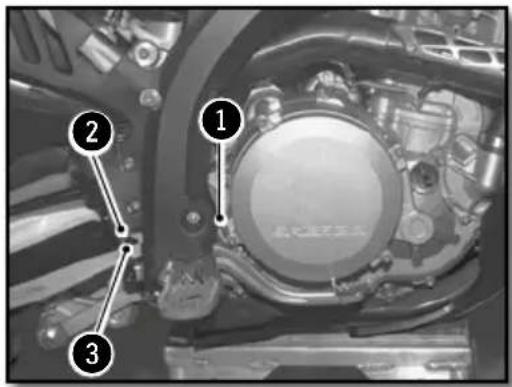

siguiente modo : desbloquear la contratuerca 1
despues apretar o aflojar el tornillo 2 para encontrar la posicion deseada. Apretar la tuerca una vez el pedal este reglado.

Tuerca de tope de pedal de freno.

Comprobar el recorro M6 10Nm

Comprobar el recorro (p.173)

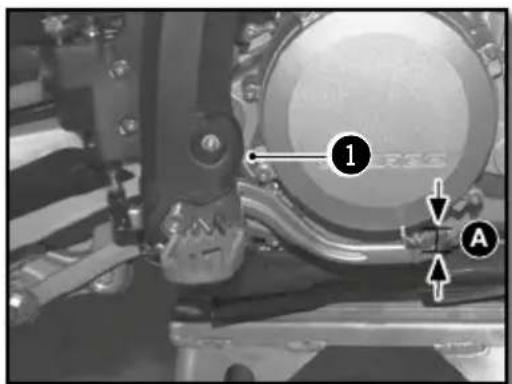

COMPROBACION DEL RECORRIDO DEL PEDAL DE FRENO TRASERO

• Soltar el muelle 1
• Acionar varias vezes el pedal

Si el recorro no corresponde con las indicaciones, consulte el reglaje del recorro. (p.174)

REGLAJE DEL RECORRIDO REGLAJE DEL RECORRIDO

• Soltar el muelle 1
• Aflojar la tuercata y girar la varilla ● hasta que el recorro de sea correto.

Recorrodo pedal de freno trasero

3mm ≥ A ≥5mm

Bloquear la varilla 3 y apretar la tuercia 2.

Tuerca 2

M6

10Nm

• Fijar el muelle 1

CONTROL DE NIVEL DE LIQUIDO FRENO TRASERO

Colocar la moto sobre una superficie plana.

Comprobar el nivel del liquido mediante el indicator.

Asegurarse de que el nivel (entre las dos flechas) está más cercano a la flecha de arriba.

Si el nivel es inferior a lamarca MIN,rellenar el liquido según las instrucciones siguides.

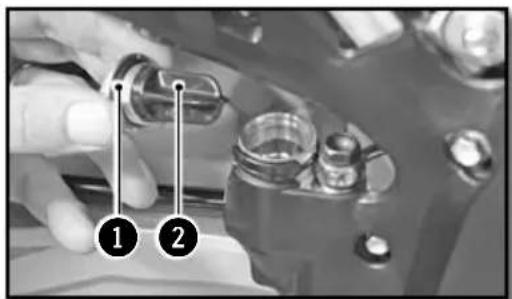

RELLENADO DE LÍQUIDO DE FRENO TRASERO

Retirar el tapón ① con su membrana ②.

Rellenar de liquido hasta la marca A

Minerva liquido de freno DOT 4

• Volver a montar la membrana y la cubierta con su junta tórica.

Frenos (continuación)

DESMONTAJE DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

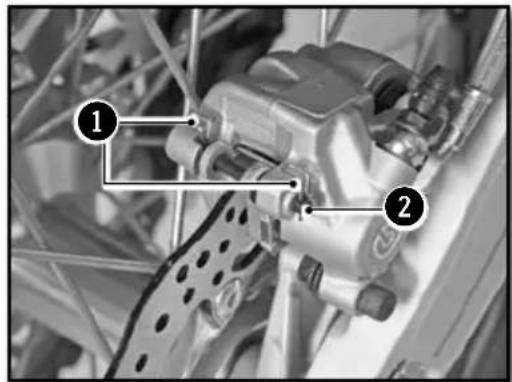

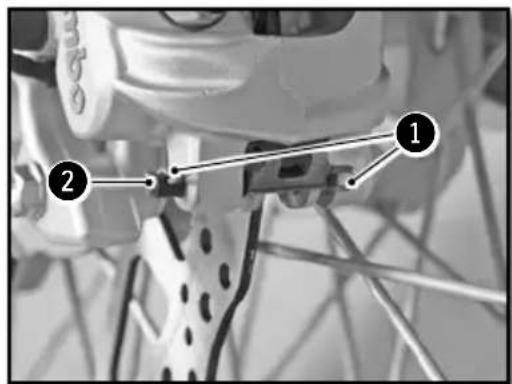

• Retirar los clips ① y el eje ②.
• Retirar las pastillas de freno.

No acontecer la palanca de freno delantero o el pedal de freno trasero cuando se hayan retirado las pastillas.

CONTROL DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar el desgaste de las pastillas

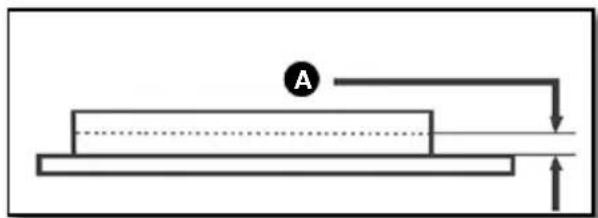

Espesor minimo de las pastillas

A ≥1mm

Si se deben sustituir, cambiar siempre las pastillas por parejas.

SUSTITUCION DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar que los discos de freno no estén suscrios de aceite o de grasa. En ese caso, limpiar los discos con limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante de frenos

Instalar pastillas研究成果

Volver a montar los dos ejes y los clips

Comprobar los niveles de liquido de freno y rellenar si esnecessary. (p.172 et p. 173)

ATENCLON

No usar la moto si la palanca o el pedal de freno no está operativos. «Bombear» varías vezes con la palanca/el pedal Hasta que las pastillas estén en contacto con los discos.

Mantenimiento circuito electrico

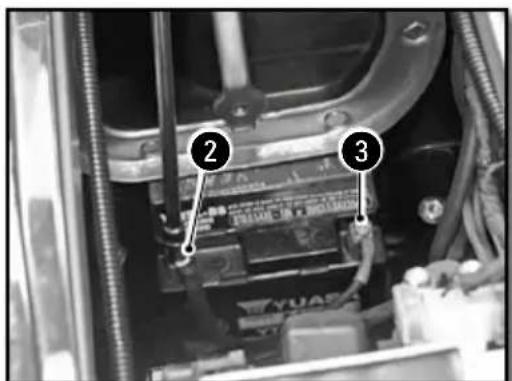

EXTRACCION DE LA BATERIA

Desactivar todos los sistemas y parar el motor.

ATENCIón

Espere al menos 30 secondes, moto apagada y inmovil, para que el sistema «Keyless» se apague

Riesgo importante de danos en el procesador (ECU).

• Desmontar el sillin (p.158)
• Desmontar el filtro de aire (p.158).
  La bateria está situada al fondo de la caja del filtro.

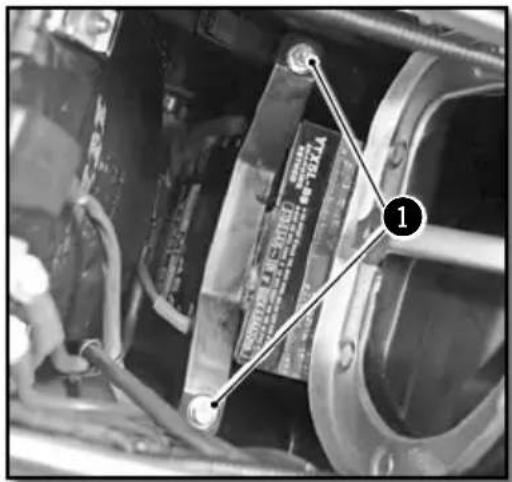

• Desmontar los dos tornillos ① de la pieza que sujeta la bateria.
• Desconectar el cable negativo de la batería.
• Desconectar el cable positivo 3 de la batería.
• Subir la batería hacía arriba.

Mantenimiento circuito electrico (continuación)

MONTAJE DE LA BATERIA

CARGA DE LA BATERIA

• Colocar la batería en su alojamento.
• Conectar el cable positivo a la bateria.
• Conectar el cable negativo a la batería.
• Instalar la pieza que fija la bateria y disfrutar los dos tornillos 1.

Tornillo chasis M6 10Nm

• Comprobar la colocacion de los cables de bateria para que no haya dudas durante la manipulacion del filtro de aire.
• Volver a montar el filtró de aire (p.159).
• Volver a montar el sillín (p.158).

La bateria es de tipo sin mantenimiento. Si el vehiculo no va a utiliser durante un长大o periodo de tiempo, se recomienda desconectarla bateria y guardarla en un lugar seco. Extracción de la bateria (p.176)

Comprobar con un voltimetro la tension de la bateria :

Tensión batería >12.5V

Si la tension es insuficiente, extraer la bateria y cargarla con un cargador.

Carga batería (12V)

0.5A durante 10 horas o 5A durante 30min

Desconectar el cargador al final de la carga.
Instalar la bateria (p.177).

SUSTITUIR EL FUSIBLE GENERAL

Desmontar el sillin (p.158)

El fusible principal se encontrar en el relé de arranque.

Retirar el fusible defectuoso y sustituirlo por uno nuevo del mesmo valor.

Fusible principal 30A

Poner un nuevo fusible de réserve en la caja de fusibles.

• Volver a montar el sillín (p.158).

SUSTITUIR EL FUSIBLE DE PROTECCION DE HAZ LUMINOSO (450 SEF/R)

Desmontar el sillin (p.158)

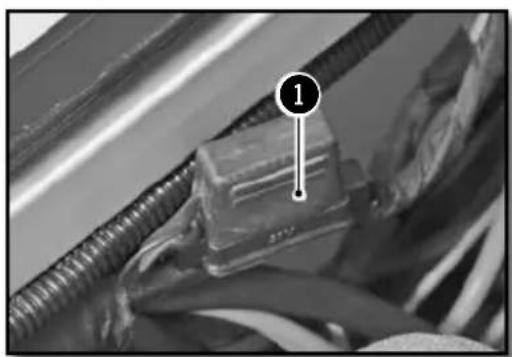

El fusible de proteccion de haz luminoso se encuentra 1 bajo el montante superior del bastidor secundario en elazo derecho de la moto.

Retirar el fusible defectuoso y sustituirlo por un fusible nuevo del mesmo valor.

Fusible de proteccion de haz luminoso 15A

• Solver a montar el sillin (p.158).

DESMONTAJE DEL FARO

Poner el contacto en off.

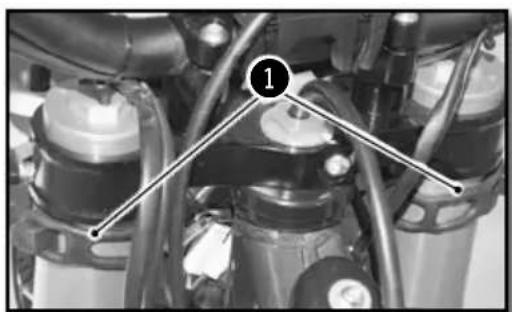

Soltar las gomas derecha e izquierda 1 de cada lado de la horquilla.

Desconectar el cableado del freno /cable del contador de las guías superior e inferior.

Mover el faro hacía arriba

Desconectar el conductor y retiring el faro.

Mantenimiento circuito electrico (continuación)

MONTAJE DEL FARO

Conectar el sistema electrico.

Conectar el faro asegurándose de que los orificos 1 del faro se correspondan con los huecos 2 del guarda barros.

Hacer pagar el cableado de freno/cable contagor por las guías superior e inferior 3.

Fijar las bridas en las gomas.

Controlar el reglaje del alcancedel faro (p.180)

SUSTITUIR LA BOMBILLA DEL FARO O EL PILOTOTO

Desmontar la placadelfaro y el faro (p.178)

Retirar la proteccion de goma

Girar un cuarto de vuelta a la izquierda para sacar el faro.

Presionar ligeramente sobre la bombilla hacía la izquierda y sacarla del faro.

Colocar una bombilla nuevo 2.

Bombilla de faro S2 12V 35/35W S2

Volver a montar el portalámparas con la bombilla en el faro atornillando hacía la derecha.

Volver a colocar la proteccion de goma.

El piloto 3 se sustituye simplemente retirando la bombilla del reflector 2.

Piloto W5W 12V 5W

Reponer la placararo y el faro (p.179)

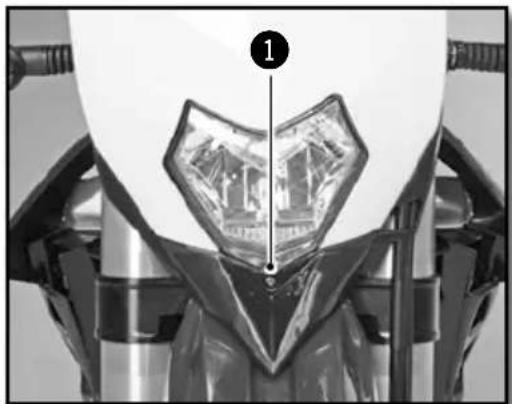

REGLAR EL ALCANCE DEL FARO

El alcance se regla con una moto en funciona con su piloto.

Para reglar el haz del faro, apretar o aflojar el tornillo a la base del faro.

Apretar el tornillo 1 aeighta el alcance del faro.

Aflojar el tornillo 1 disminuye el alcance del faro.

SUSTITUIR LA BATERIA DEL CONTADOR (450 SEF/R)

Desmontar la placafaro y el faro (p.178)

Sacar la centralita de intermitentes 1 para acceder al tornillo de captador.

Quitar los tornillos ② y retirar el contador SACandolo hacer arriba.

Desconectar el conductor principal del contador.

Abrir el contador con una moneda y sacar la bateria.

Instalar una nuevo batería (marca hacía arriba)

Batería de contactor CR 2032 3V

Volver a montar la cubierta con cuidado de no dañar la junta tórica

Volver a conectar el conductor principal del contador.

Poner la moto en on y comprobar que el conta-dor funciona.

Volver a instalar el contador en el soporte.

Apretar los tornillos y volver aponer la centralita intermitentes.

Volver a montar la placararo y el faro (p.179)

Reglar el contador (p.141)

LIMPIEZA DE LA MOTO ALMACENAMIENTO DE LA

SHERCO le aconseja lavar su 450 SEF/R tan a dato como sea posible para mantenerla en Buen estado y prolongar su vidautil.

1. Tapar la calidad del silenciador del escape y el filtro de aire (bolsa de plástico + elástico o un tapón especial).
2. Para desengrasar el motor, aplicar el desengrasante, limpiar con un trapo yupones secar el motor.
3. Lavar el resto del vehiculo con agua caliente jabonosa.
4. Enjuagar con agua.
5. Secar con trapo de lien o de paño suave.
6. Secar laadena y lubricarla con-grasa especial paraadena
7. Une vez terminada la limpieza, quitar las protecciones del filtro de aire y del escape, arrancar el motor y partirlo girar algunos Minutes al ralenti.

Evitar el uso de material de alta presión que pueda provocar filtraciones de agua en los cojinetes, la horquilla delantera... y que entraña daños importantes. Utilizar un detergente de fuerza media. Antes de guardar el vehiculo durante un长大o tiempo (más de 2clerosis), seguir las instrucciones siguientes.

ATENCLON

Para evaporar el ingresso de agua, guardar una distancia minima de lavado de 20cm.

MOTO

1. Lavar toda la moto.
2. Vaciar el deposito de gasolina
3. Desmontar la bujía y inyectar un spray en el interior del motor por el orificio de la bujía Volver a montar la bujía. Con la bujía desmontada da algunos impulsos de arranque para recubrir de una capa protectora la pared del cilindro.
4. Quitar la bateria (p.176)
5. Cargar la bateria (p.177)
6. Lubricar todos los cables con un spray.
7. Sostener la moto de forma que las ruedas no toquen el suejo.
8. Proteger la salute del escape con una Bolsa de plástico para impedir que entre la humedad.
9. Vaporizar un spray por las superficies metálicas no pintadas, motor y cableado electrico.
10. Recubar la moto con una cubierta transpirante

PUESTA EN SERVICIO

DESPUÉS DEL

ALMACENAMIENTO

Reinstalar la bateria (p.177)

Rellenar el deposito de combustible.

Efectuar las operaciones de engrasado y

mantenimiento (p.182)

Realizar una prueba en carretera.

Plan de mantenimiento

PLAN DE ENGRASADO Y MANTENIMIENTO	Decks de 5 horas	Cada 20 horas
MOTOR
Vaciador motor, combustor filtró, limpiar pre filtró y combustiar si es necesario	●	●
Limpiar imán del tapón de vaciado	●	●
Sustituir bujía (después de 50 horas)
Comprobar holgura valvulas, reglar	●	●
Comprobar apriete tornillo fijación motor	●	●
INYECCION
Limpiar venturi		●
ACCESORIOS
Comprobar estanqueidad circuito de refrigeración	●	●
Comprobar estanqueidad y fijación escape	●	●
Comprobar estado, flexibilidad y posición del cable, reglar, engrasar	●	●
Comprobar nivel en el cilindro maestro del embrague	●	●
Limpiar filtró de aire y caja	●	●
Comprobar estado y posición de los cables electricos	●	●
Comprobar funciona el circuito electrico (código/faro, freno, intermitentes, iluminación contador, claxon, interruptores)	●	●
FRENOS
Comprobar nivel liquido de freno, separator de pastillas, discos	●	●
Comprobar estado y estanqueidad cableado de freno	●
Comprobar estado, recorrodo en vacio de pedal y palanca de freno, reglar	●	●
Comprobar apriete tornillo circuito de freno y discos	●	●
PARTE CICLO
Comprobar funciona y estanqueidad horquilla y amortiguidor	●	●
Limpiar los guardapolvos		●
Purgar los brazos de la horquilla		●
Comprobar apriete general de la tornilleria		●
Comprobar / reglar los cojinetes de direccion	●	●
RUDAS
Comprobar tensión de los radios y estado de las llantas	●	●
Comprobar estado y presión de los neumáticos	●	●
Comprobar estadocedra, piñón corona, guías, tensión cadena	●	●
Engrasar la cadena	●	●
Comprobar la holgura de los rodamientos de ruedas	●	●

Plan de mantenimiento (continuación)

MANTENIMIENTO ANUAL
Trabajos de mantenimiento importantes recomendados que PODen ser requisidos adicionalmente	Al menos 1 vez al año
Horquilla	●
Amortiguidor	●
Limpiar y engrasar cojinetes de direccion	●
Tratar los rácores y contactos electricos con un aerosol protector	●
Sustituir el liquido del embrague hidráulico	●
Sustituir el liquido de freno	●
Comprobaciones y problemas deostenimiento importantes a realizar por el piloto.	Antes de cada uso	Después de cada uso
Nivel de aceite	●
Comprobar;nvel liquido de freno	●
Comprobar estado de las pastillas de freno	●
Comprobar funcionaimiento de la iluminación	●
Comprobar funcionaimiento de la bocina	●
Engrasar cables / gas		●
Purgar regularamente los brazos de la horquilla		●
Sacarregularamente los guardapolvos, limpiar		●
Limpiarcedena, engrasar,comprobar tensión,reglar si esnecessary		●
Limpiarfiltrde aire y caja		●
Comprobar estado de losneumáticos y presión	●
Comprobar;nvel liquido de refrigeración	●
Comprobarestanqueidacableado de gasolina	●
Comprobar estado de todos losmandos	●
Comprobarfrenada	●	●
Pasara producto anticorrosión Protector en las piezas新品a (exceptofrenos yescape)		●
Poner Protector encontacto ybotón iluminación		●
Comprobarregularmente elapriete de todas lastuercas, tornillos,llaves		●

ATENCLON

Comprobar el apriete de los tumillos de su biciletaupon de la prima vuelta / de las primeras horas de uso. En uso de competencia hay que revisar 20 horasupon de cada carrera. No retrasar la revision mas de dos horas. jLas revisiones en los talleres Sherco no sustituyen los controles y elostenimiento del piloto!

COMPROBACIONES Y TRABAJOS DE MANTENIMIENTO IMPORTANTES QUE DEBEN SER REALIZADOS POR UN TALLER SHERCO

Uso competación	Cada 20h	Cada 50h	Cada 100h
Uso ocio	Cada 50h		Cada 100h
Controlar el desgaste de los discos de embrague	● ● ●
Controlar la longitud de los muelles de embrague	● ● ●
Comprobar que la nuez de embrague no está marcada		●	●
Comprobar que la campana de embrague no está marcada		●	●
Controlar el desgaste del cilindro y el pistón		●	●
Sustituir el pistón 450		●
Controlar el desgaste de los árboles de levas (a ojo)		●	●
Controlar el desgaste de las copelas		●	●
Controlar el desgaste de las guías de válvulas		●	●
Sustituir las vázvulas			●
Sustituir los muelles de vázvulas			●
Comprobar el funcionaimiento del tensor de la cadena de distribución		●	●
Controlar el descentrado del extremo del cigüñal		●	●
Sustituir el cojinetete de tapa de biela	● ● ●
Sustituir los cojinetes del cigüñal		●	●
Controlar el desgaste total del cambio (piñones, roda-mientos, cojinetes)		●	●
Controlar las erreres del ECU con la herramienta de diagnóstico Sherco	● ● ●
Controlar yregarar la bateria	● ● ●
Controlar la presión del combustible	● ● ●
Controlar la bomba de aceite	● ● ●
Controlar la longitud del muelle del vázvula de descarga		●	●
Sustituir el material del silenciador del escape	● ● ●
Controlar la longitud de la cadena de distribución		●	●
Controlar los paliéres de los árboles de levas			●

Pares de apriete

PARES APRIETE MOTOR
Tapón de vaciado magnético M12 15Nm
Tapón de vaciado con pre filtro M18 15Nm
Tapón de filtró a aceite M45 15Nm
Bujía (aplicar/grasa a la cubierta) 15Nm
Tornillo cárter de bomba de agua M6X8 6Nm
Tapón de vaciado con gran pre filtró M32 20Nm

PARES APRIETE PARTE CICLO
Tornillo bloqueo tuercade reglaje amortiguidor	M5 5Nm
Otros tornillo chasis M6 10Nm
Otros tornillo chasis M8 24Nm
Tornillo de disco de freno delantero/trasero M8	24Nm Loctite		® 243TM
Tornillo de corona M8 23Nm
Tornillo de fijación bridas de manillar M8 25Nm
Tornillo de Te superior de la horquilla Sachs	M8 12Nm
Tornillo de Te superior de la horquilla WP	M8 17Nm
Tornillo de Te inferior de la horquilla Sachs	M8 15Nm
Tornillo de Te inferior de la horquilla WP	M8 12Nm
Tornillo de Te superior	M8 17Nm
Tornillo de pinzamente de brazo de la horquilla	M8 12Nm
Tornillo soportes laterales	M8 25Nm Loctite	® 243TM
Otros tornillo chasis	M10	40Nm
Tornillo de fijación de puentes de manillar	M10	40Nm	Loctite® 243TM
Tornillo amortiguidor superior	M10	40Nm	Loctite® 2701
Tornillo amortiguidor inferior	M10	40Nm	Loctite® 2701
Ejes motores	M10	40Nm
Ejes bieletas delta/H	M12	40Nm
Eje de basculante	M16	100Nm
Tuerca de rueda delantera	M20	25Nm
Tuerca de columna de direccion	M20	30Nm
Tuerca de rueda trasera	M24	100Nm

SHERCO

Motorcycles

www.sherco.com
