MANUAL DE USUARIO 250 ECO Baxi

CONDICIONES GENERALES DE LA INSTALACIÓN

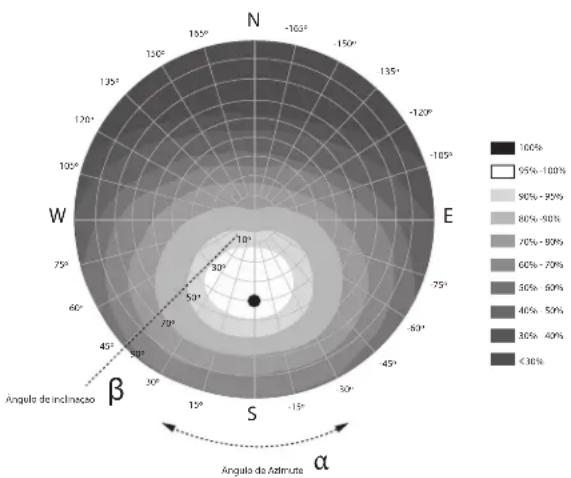

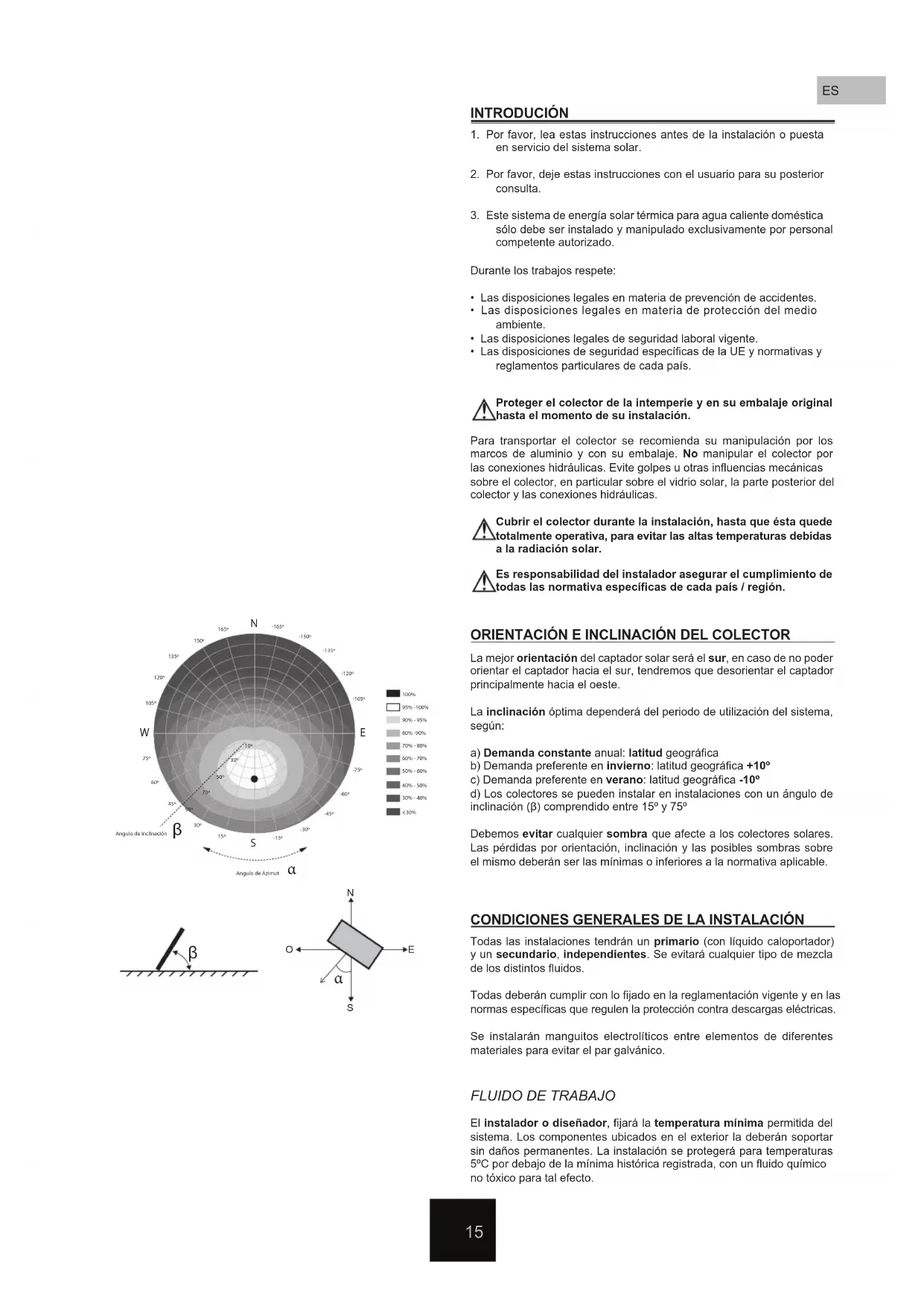

ORIENTACIÓN E INCLINACIÓN DEL COLECTOR

1. Por favor, lea estas instrucciones antes de la instalación o puesta

en servicio del sistema solar.

2. Por favor, deje estas instrucciones con el usuario para su posterior

3. Este sistema de energía solar térmica para agua caliente doméstica

sólo debe ser instalado y manipulado exclusivamente por personal competente autorizado. Durante los trabajos respete:

• Las disposiciones legales en materia de prevención de accidentes.

• Las disposiciones legales en materia de protección del medio ambiente.

• Las disposiciones legales de seguridad laboral vigente.

• Las disposiciones de seguridad especícas de la UE y normativas y reglamentos particulares de cada país. Proteger el colector de la intemperie y en su embalaje original hasta el momento de su instalación. Cubrir el colector durante la instalación, hasta que ésta quede totalmente operativa, para evitar las altas temperaturas debidas a la radiación solar. Es responsabilidad del instalador asegurar el cumplimiento de todas las normativa especícas de cada país / región. Para transportar el colector se recomienda su manipulación por los marcos de aluminio y con su embalaje. No manipular el colector por las conexiones hidráulicas. Evite golpes u otras inuencias mecánicas sobre el colector, en particular sobre el vidrio solar, la parte posterior del colector y las conexiones hidráulicas. La mejor orientación del captador solar será el sur, en caso de no poder orientar el captador hacia el sur, tendremos que desorientar el captador principalmente hacia el oeste. La inclinación óptima dependerá del periodo de utilización del sistema, según: a) Demanda constante anual: latitud geográca b) Demanda preferente en invierno: latitud geográca +10º c) Demanda preferente en verano: latitud geográca -10º d) Los colectores se pueden instalar en instalaciones con un ángulo de inclinación (β) comprendido entre 15º y 75º Debemos evitar cualquier sombra que afecte a los colectores solares. Las pérdidas por orientación, inclinación y las posibles sombras sobre el mismo deberán ser las mínimas o inferiores a la normativa aplicable. Todas las instalaciones tendrán un primario (con líquido caloportador) y un secundario, independientes. Se evitará cualquier tipo de mezcla de los distintos uidos. Todas deberán cumplir con lo jado en la reglamentación vigente y en las normas especícas que regulen la protección contra descargas eléctricas. Se instalarán manguitos electrolíticos entre elementos de diferentes materiales para evitar el par galvánico.

El instalador o diseñador, jará la temperatura mínima permitida del sistema. Los componentes ubicados en el exterior la deberán soportar sin daños permanentes. La instalación se protegerá para temperaturas 5ºC por debajo de la mínima histórica registrada, con un uido químico no tóxico para tal efecto. ES16

Se recomienda la utilización de una mezcla de agua y glicol con inhibidores de corrosión de aplicación directa. Se debe evitar aumentar mucho la concentración, y nunca superar el 50%, ya que de esa forma la viscosidad de la mezcla será muy alta además de disminuir las propiedades caloportadoras del uido. NO mezclar con ningún otro tipo de uido. m2 5 7.5 12.5 25l/h*m2 15 20 30 40 60 15 20 30 40 60 15 20 30 40 60 15 20 30 40 60 l/h 75 100 150 200 300 113 150 225 300 450 188 250 375 500 750 375 500 750 1000 1500 min. int. Ø DN13 DN13 DN13 DN16 DN16 DN13 DN13 DN16 DN16 DN20 DN16 DN16 DN20 DN20 DN25 DN20 DN20 DN25 DN25 DN32 Sonda de Temperatura Los sensores de temperatura se instalarán asegurando un buen contac- to con el punto a medir, aislados contra la inuencia de las condiciones ambientales, instalándose en contra corriente con el uido. La sonda de temperatura se instalará a la salida de la la correspondiente en el punto más caliente. Instalar correctamente el sensor térmico en el colector. Fijar el ca- ble del sensor con un material adecuado a n de impedir la retirada accidental del colector. Prestar especial atención a las temperaturas máximas que se pueden alcanzar en el último colector de la la ya que podría lle- gar a deteriorar el líquido solar.

INSTALACIÓN DE LOS CAPTADORES

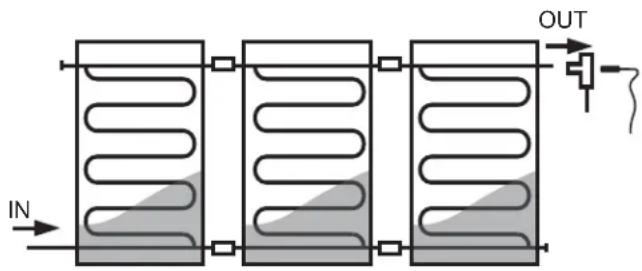

Si se precisa más de una la, los colectores deben estar instalados en disposición paralela múltiple, preferentemente con el mismo número de captadores cada una. Se instalarán elementos de corte para independi- zar cada la. Se instalará una válvula de seguridad y purgado en cada la, en caso de instalación de un purgador automático se instalará una válvula de corte para deshabilitar dicho purgador durante el funciona- miento de la instalación. Se debe asegurar que no se produzcan ujos inversos, para evitar pérdidas energéticas. Punto de Congelación (ºC) -10 -15 -20 -25 -30 -32 -35 Concentración glicol (%) 26 33 37 42 47 50 51 Aunque es un uido no tóxico, inodoro y biodegradable, es oportuno adoptar precauciones cuando se manipule. Se recomienda el uso de guantes resistentes a productos químicos y protección ocular adecuada durante su manipulación. Si el uido entra en contacto con la piel, lavarla con agua y jabón. En caso de contacto con los ojos, lavarlos inmediatamente con abundante agua corriente limpia Tuberías La longitud de las tuberías será la más corta posible y de forma que garanticen una purga completa. Los tramos horizontales tendrán una pendiente mínima del 1%. En las tuberías del circuito primario podrán utilizarse como materiales el cobre y el acero inoxidable, con uniones roscadas, soldadas o embridadas y las tuberías a intemperie, se protegerán externamente para asegurar su durabilidad ante las acciones climatológicas y evitar pérdidas en el transporte. Los tamaños de tubos recomendados para mantener una caída de presión inferior a 2,5 mbar por metro lineal son: Vaso de expansión Se Instalará un vaso de expansión en el circuito primario, cerca del grupo hidráulico, en función del tamaño y características de la instalación. Se dimensionará el vaso de expansión según la norma DIN 4757, EN 12977 o VDI 6002. El vaso de expansión se instalará: 1.- De manera que la temperatura del agua que toque la membrana sea la más baja posible. 2.- Se instalará preferentemente en la aspiración de la bomba. 3.- No se instalará ningún elemento de corte entre el vaso de expansión y la instalación.

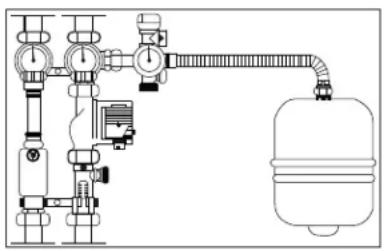

Bombas Siempre que sea posible, se montará la bomba en las zonas más frías del circuito, teniendo en cuenta que no se produzca ningún tipo de cavitación y siempre con el eje de rotación en posición horizontal. Para el dimensionado de la bomba a instalar se deberá tener en cuenta a parte de la perdida en las tuberías las perdidas de carga en los colec- tores instalados. Una vez realizada la instalación lo primero que debemos hacer es una limpieza de la misma para eliminar cualquier resto de escoria de soldadura, decapante o suciedad en las tuberías. Utilizar un recipiente de capacidad suciente para recoger el uido. Una vez nalizada la limpieza del circuito se podrá proceder al llenado del sistema. El sistema debe llenarse sin radiación solar directa, en caso contrario, cubrir el colector (o los colectores) durante la operación de llenado y lavado. De lo contrario puede existir peligro de formación de vapor.

Presurizar el sistema a 1,5 veces la presión de trabajo para detectar posibles fugas. En el caso de alguna aparición se eliminaran todas las fugas del sistema. Alternativamente, es posible utilizar una prueba de aire para detectar cualquier pérdida grande del sistema antes del lavado y llenado con el uido caloportador. Durante las operaciones de llenado y puesta en servicio el sistema debe estar completamente purgado. Se recomienda volver a comprobar el sistema durante las primeras semanas de funcionamiento para eliminar el aire. En caso de avería o pérdida del sistema, debe repetirse la ope- ración de purga de aire durante el nuevo llenado. NUNCA podrá rellenarse el circuito primario con agua de red si sus característi- cas pueden dar lugar a incrustaciones, deposiciones o ataques en el circuito, o si este circuito necesita anticongelante por riesgo de heladas o cualquier otro aditivo para su correcto funcionamiento. Una vez nalizada la puesta en marcha de la instalación no hay que olvidar cerrar todos los purgadores, manuales o automáticos. Una vez esté la instalación limpia, purgada y con la presión adecuada, deberemos regular el caudal de la instalación. Para ello tendremos que ajustar el caudal de la bomba a la menor velocidad posible (para mini- mizar el gasto eléctrico) y regular el ujo con ayuda de un caudalímetro. Nota: Activar el purgador solamente cuando el sistema esté frío. Durante el funcionamiento normal, la temperatura del uido calo- portador es alta y puede ocasionar quemaduras graves. Comprobar a intervalos regulares el valor del pH, su valor debe ser entre 7,5 y 8,5. Si el líquido que tenemos es oscuro o turbio y el valor de pH es inferior a 7,0 será necesario cambiar el uido caloportador. El porcentaje de glicol presente en el uido caloportador debe compro- barse cada dos años. Puede comprobarse utilizando un refractómetro. Recordemos que debemos dejar la presión en frío en los captadores a partir de 2 bar. Como el manómetro de llenado se encuentra en la parte baja de la instalación deberemos añadir la presión estática de la instalación en el momento de efectuar la lectura. La presión máxima del sistema es de 10 bares. Conexionado de colectores La conexión óptima (conexión en paralelo) es cruzada a la la de cap- tadores entrada y salida por puntos opuestos, pudiéndose también co- nectar por el mismo lado de la la de captadores, con apenas pérdidas de rendimiento.18

Comprobar las uniones y el conexionado hidráulico de los colectores solares a la instalación. Comprobar el sistema de suportación de los colectores solares. Comprobar la estanqueidad del circuito hidráulico. Comprobar que el líquido caloportador de la instalación esté compuesto por una mezcla de uido anticongelante y agua. Comprobar la instalación de los elementos de seguridad: vaso de expansión y válvula de seguridad. Comprobar el conexionado y funcionamiento del sistema de regulación de la instalación.

TAREAS DE MANTENIMIENTO

Las siguientes listas muestran las operaciones más importantes del mantenimiento de una instalación.

1. Comprobación de la correcta ejecución de la instalación

Revisar esta lista durante la primera puesta en marcha.

2. Comprobación del estado general de la instalación

Los siguientes controles recogen aquellas operaciones necesarias para mantener la instalación dentro de los límites aceptables de funciona- miento, prestaciones, protección y durabilidad. Estas operaciones las deberá realizar personal técnico competente con conocimientos en tec- nología solar térmica e instalaciones mecánicas en general. Se deberá llevar al día el libro de mantenimiento de la instalación. El mantenimiento de las instalaciones de más de 20 m² de supercie de captación, implica- rá como mínimo, una revisión cada seis meses. Para aquellas de menos de 20 m², la revisión se realizará como mínimo anualmente. Comprobación del diferencial de parada y arranque de la bomba Comprobar la lectura de las sondas de temperatura de la instalación Actuaciones (abrir y cerrar) para evitar agarrotamiento de la válvula de corte Presencia de glicol en la bandeja de recuperación Comprobar que la válvula de seguridad actúa Comprobación de la presión del sistema Comprobación de la presión del vaso de expansión Presencia de aire dentro del sistema Control de funcionamiento y limpieza del purgador Comprobación de la degradación del aislamiento Efectuar prueba de presión Presencia de fugas Estanqueidad de la bomba Funcionamiento de la bomba durante el estado de marcha Comprobación del caudal del sistema Comprobar la densidad del uido refrigerante con un refractómetro Revisar el valor pH del uido refrigerante. pH>7,5 Degradación, indicios de corrosión y apriete de tornillos Estado de las jaciones del colector Estado del tejado de alrededor de la instalación solar Control de la vegetación alrededor del colector Vericar los lastres del sistema en caso necesario Presencia de condensaciones y suciedad Presencia de agrietamientos, deformaciones Presencia de corrosión Aparición de fugas Vericación de la jación de la sonda de temperatura Circuito hidráulico Estado de la estructura de suportación de los colectores y sus jaciones y anclajes Estado de los colectores Vericación de las presiones de servicio Sistema de seguridad Sistema de regulación19
