MANUAL DE USUARIO NT 702 Tc Kärcher

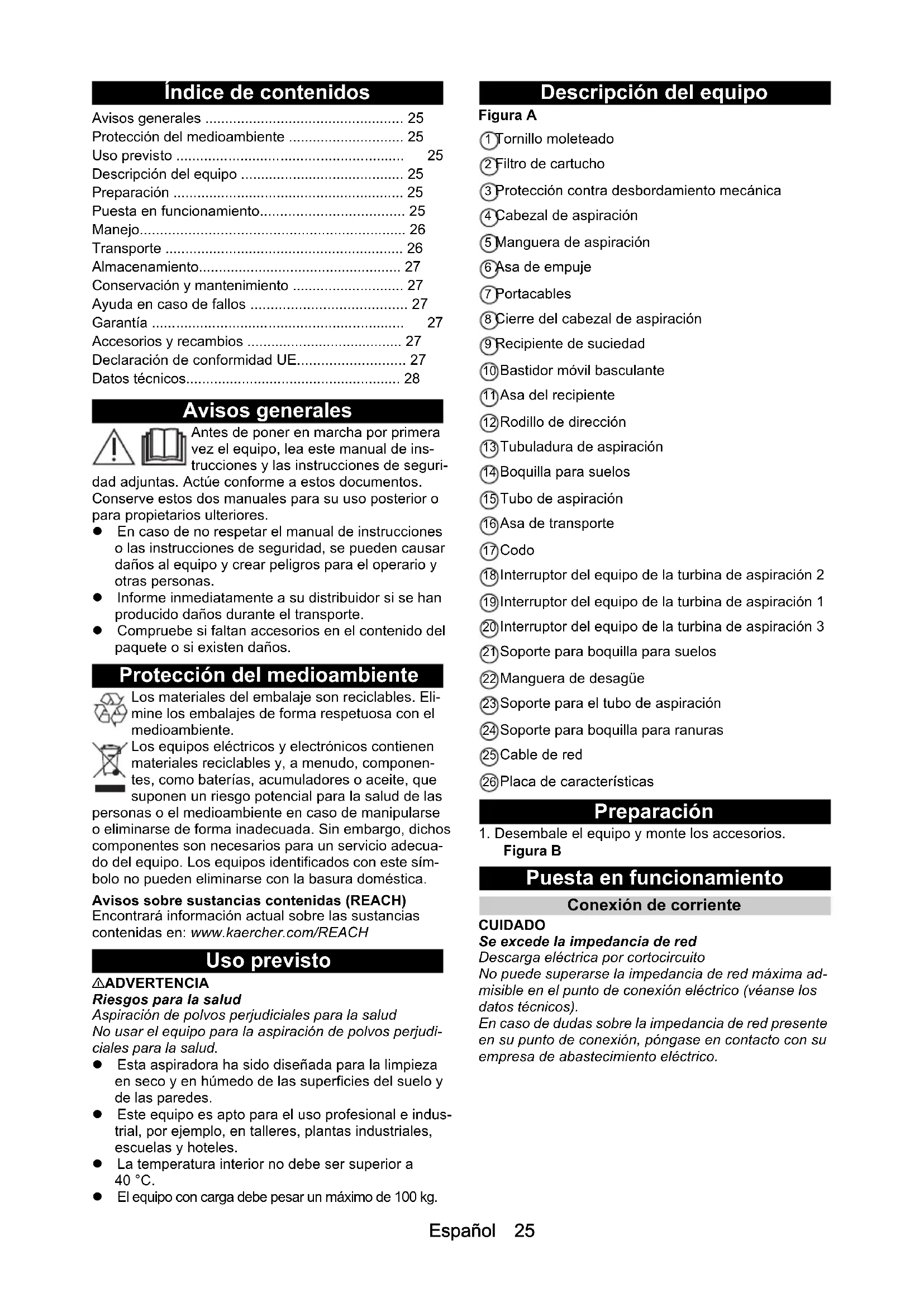

H05VV-F 2x1,5 H05VV-F 2x1,5 Onderdelennummer (EU) 6.647-069.0 6.647-069.0 Kabellengte m 10 10Español 25 Índice de contenidos Avisos generales Antes de poner en marcha por primera vez el equipo, lea este manual de ins- trucciones y las instrucciones de seguri- dad adjuntas. Actúe conforme a estos documentos. Conserve estos dos manuales para su uso posterior o para propietarios ulteriores. En caso de no respetar el manual de instrucciones o las instrucciones de seguridad, se pueden causar daños al equipo y crear peligros para el operario y otras personas. Informe inmediatamente a su distribuidor si se han producido daños durante el transporte. Compruebe si faltan accesorios en el contenido del paquete o si existen daños. Protección del medioambiente Los materiales del embalaje son reciclables. Eli- mine los embalajes de forma respetuosa con el medioambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componen- tes, como baterías, acumuladores o aceite, que suponen un riesgo potencial para la salud de las personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecua- do del equipo. Los equipos identificados con este sím- bolo no pueden eliminarse con la basura doméstica. Avisos sobre sustancias contenidas (REACH) Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH Uso previsto 몇 ADVERTENCIA Riesgos para la salud Aspiración de polvos perjudiciales para la salud No usar el equipo para la aspiración de polvos perjudi- ciales para la salud. Esta aspiradora ha sido diseñada para la limpieza en seco y en húmedo de las superficies del suelo y de las paredes. Este equipo es apto para el uso profesional e indus- trial, por ejemplo, en talleres, plantas industriales, escuelas y hoteles. La temperatura interior no debe ser superior a 40 °C. El equipo con carga debe pesar un máximo de 100 kg. Descripción del equipo Figura A 1 Tornillo moleteado 2 Filtro de cartucho 3 Protección contra desbordamiento mecánica 4 Cabezal de aspiración 5 Manguera de aspiración 6 Asa de empuje 7 Portacables 8 Cierre del cabezal de aspiración 9 Recipiente de suciedad 10 Bastidor móvil basculante 11 Asa del recipiente 12 Rodillo de dirección 13 Tubuladura de aspiración 14 Boquilla para suelos 15 Tubo de aspiración 16 Asa de transporte 17 Codo 18 Interruptor del equipo de la turbina de aspiración 2 19 Interruptor del equipo de la turbina de aspiración 1 20 Interruptor del equipo de la turbina de aspiración 3 21 Soporte para boquilla para suelos 22 Manguera de desagüe 23 Soporte para el tubo de aspiración 24 Soporte para boquilla para ranuras 25 Cable de red 26 Placa de características Preparación

1. Desembale el equipo y monte los accesorios.

• Figura B Puesta en funcionamiento Conexión de corriente CUIDADO Se excede la impedancia de red Descarga eléctrica por cortocircuito No puede superarse la impedancia de red máxima ad- misible en el punto de conexión eléctrico (véanse los datos técnicos). En caso de dudas sobre la impedancia de red presente en su punto de conexión, póngase en contacto con su empresa de abastecimiento eléctrico. Avisos generales p. 25
• Protección del medioambiente p. 25
• Uso previsto p. 25
• Descripción del equipo p. 25
• Preparación p. 25
• Puesta en funcionamiento p. 25
• Manejo p. 26
• Transporte p. 26
• Almacenamiento p. 27
• Conservación y mantenimiento p. 27
• Ayuda en caso de fallos p. 27
• Garantía p. 27
• Accesorios y recambios p. 27
• Declaración de conformidad UE p. 27
• Datos técnicos Español Aspiración en seco CUIDADO Peligro por la entrada de polvo fino Peligro de daños en el motor de aspiración. No retire nunca el filtro de cartucho durante la aspiración. Durante la aspiración del polvo fino, puede utilizarse de forma adicional una bolsa de filtro de papel (ac- cesorios especiales). Montaje de la bolsa de filtro de papel p. 2826

1. Desbloquee y retire el cabezal de aspiración.

2. Inserte la bolsa de filtro de papel (accesorios espe-

3. Coloque y bloquee el cabezal de aspiración.

Aspiración de suciedad líquida Montaje de los labios de goma

1. Desmonte las tiras del cepillo.

2. Monte los labios de goma.

Retirada de la bolsa de filtro de papel Para la aspiración de suciedad líquida siempre de- be retirar la bolsa de filtro de papel (accesorios es- peciales). Se recomienda utilizar una bolsa de filtros especia- les (húmeda) (véase sistemas de filtros). Aspiración de suciedad líquida con filtro de cartucho CUIDADO Peligro por la entrada de agua Peligro de daños en el motor de aspiración. No retire nunca el filtro de cartucho durante la aspiración. Al finalizar la aspiración de suciedad líquida: Limpie la protección contra desbordamiento mecánica y el recipiente con un paño húmedo y séquelos. El filtro de cartucho húmedo debe cambiarse por uno seco, al realizar el cambio de la aspiración de suciedad líquida a la aspiración en seco. Aspiración de suciedad líquida con filtro para suciedad húmeda

1. Desbloquee y retire el cabezal de aspiración.

2. Desatornille el tornillo moleteado y retire el filtro de

3. Apriete el tornillo moleteado.

4. Instale el filtro para suciedad húmeda (accesorios

5. Coloque y bloquee el cabezal de aspiración.

CUIDADO Peligro por la entrada de agua Peligro de daños en el motor de aspiración. No retire nunca el filtro para suciedad húmeda durante la aspiración. Al finalizar la aspiración de suciedad líquida: Limpie la protección contra desbordamiento mecánica y el recipiente con un paño húmedo y séquelos. El filtro para suciedad húmeda debe cambiarse por un filtro de cartucho, al realizar el cambio de la as- piración de suciedad líquida a la aspiración en seco. Purga de agua sucia 몇 ADVERTENCIA Eliminación incorrecta de aguas residuales Contaminación del medioambiente Tenga en cuenta las normativas locales en materia de tratamiento de aguas residuales.

1. Vacíe el agua sucia mediante la manguera de des-

agüe. Equipo con recipiente de metal: Figura F Equipo con recipiente de plástico: Figura G Vaciado completo del recipiente

1. Bloquear el freno de estacionamiento.

2. Sujetar el recipiente por el asa y volcarlo levantándolo.

4. Volver a colocar el recipiente en la posición inicial.

5. Suelte el freno de estacionamiento.

Conexión de clip La manguera de aspiración está equipada con un siste- ma de clips. Se pueden conectar todos los accesorios con un ancho nominal de 40 mm. Figura I Manejo Conexión del equipo

1. Enchufar el conector de red.

2. Conectar el equipo.

Vaciado del recipiente de suciedad El canal de aspiración está dotado de un flotador. Cuando se alcanza el nivel máximo permitido de agua sucia en el recipiente, se interrumpe el flujo de aspiración.

1. Desconectar el equipo.

2. Vacíe el recipiente.

Desconexión del equipo

1. Desconectar el equipo.

2. Desenchufar el conector de red.

1. Vacíe el recipiente.

2. Limpie el interior y el exterior del equipo mediante

aspiración y lavado con un paño húmedo. Almacenaje del equipo

1. Enrolle la manguera de aspiración y el cable de red

y cuélguelo en el asa de empuje.

2. Coloque el equipo en un espacio seco y protéjalo

contra cualquier uso no autorizado. Transporte 몇 PRECAUCIÓN Inobservancia del peso Peligro de lesiones y daños Tenga en cuenta el peso del equipo durante el transporte.

1. Retire el tubo de aspiración con la boquilla para sue-

los del soporte. Coja el equipo por el asa de trans- porte y el tubo de aspiración para transportarlo, no por el asa de empuje.

2. En recorridos largos, transporte el equipo tirando de

él por el asa de empuje.

3. Al transportar el equipo en vehículos, asegúrelo pa-

ra evitar que resbale y vuelque conforme a las direc- trices vigentes.Español 27 Almacenamiento 몇 PRECAUCIÓN Inobservancia del peso Peligro de lesiones y daños Tenga en cuenta el peso del equipo para su almacena- miento. El equipo solo se puede almacenar en interiores. Conservación y mantenimiento PELIGRO Peligro de choques eléctricos Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Desconecte el conector de red. Cambio del filtro de cartucho

1. Desbloquee y retire el cabezal de aspiración.

2. Desatornille el tornillo moleteado del mango, retire

el filtro de cartucho y reemplácelo por uno nuevo.

3. Apriete el tornillo moleteado.

4. Coloque y bloquee el cabezal de aspiración.

Limpieza de la protección contra desbordamiento mecánica

1. Desbloquee y retire el cabezal de aspiración.

2. Desatornille el tornillo moleteado y retire el filtro de

3. Limpie la protección contra desbordamiento mecá-

nica con un paño húmedo.

4. Inserte el filtro de cartucho.

5. Apriete el tornillo moleteado.

6. Coloque y bloquee el cabezal de aspiración.

Ayuda en caso de fallos PELIGRO Peligro de choques eléctricos Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Desconecte el conector de red. La turbina de aspiración no funciona

1. Compruebe el enchufe y el fusible de la alimenta-

2. Compruebe el cable de red, el conector de red y la

protección contra desbordamiento mecánica del equipo.

3. Conecte el equipo.

La potencia de aspiración se reduce

1. Elimine el atasco de la boquilla aspiradora, del tubo

de aspiración, de la manguera de aspiración o del filtro de cartucho.

2. Cambie el anillo obturador entre el cabezal de aspi-

ración y el recipiente.

3. Cambie la bolsa de filtro de papel llena (accesorios

4. Cambie el filtro de cartucho.

5. Revise la estanqueidad de la manguera de des-

agüe. Salida de polvo durante la aspiración

1. Compruebe la correcta posición de montaje del filtro

2. Cambie el filtro de cartucho.

La protección contra desbordamiento mecánica (aspiración de suciedad líquida) no funciona

1. Compruebe la facilidad de movimiento del flotador y,

en caso necesario, limpie o reemplace con un paño húmedo. Servicio de postventa Si no se puede solventar el fallo, el Servicio de postven- ta debe comprobar el equipo. Garantía En cada país se aplican las condiciones de garantía in- dicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gra- tuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo pre- sentando la factura de compra. (Dirección en el reverso) Accesorios y recambios Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recam- bios en www.kaercher.com. Declaración de conformidad UE Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez. Producto: Aspirador en seco y húmedo Tipo: 1.667-xxx Directivas UE aplicables 2006/42/CE (+2009/127/CE) 2011/65/UE 2014/30/UE Normas armonizadas aplicadas EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Normas nacionales aplicadas

Los abajo firmantes actúan en nombre y con la autori- zación de la junta directiva. Responsable de documentación: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser28 Español Datos técnicos Reservado el derecho de realizar modificaciones técni- cas. NT 70/2 Tc NT 70/3 Me Tc Conexión eléctrica Tensión de red V 220-240 220-240 Fase ~ 1 1 Frecuencia de red Hz 50-60 50-60 Tipo de protección IPX4 IPX4 Clase de protección II II Impedancia de red máx. admisible Ω (0.282+j0.176) (0.195+j0.122) Potencia nominal W 2100 3150 Potencia máxima W 2400 3600 Datos de potencia del equipo Contenido del recipiente l 71 71 Volumen de llenado de líquido l 57 57 Volumen de aire (máx.) l/s 2x 74 3x 74 Baja presión (máx.) kPa (mbar) 25,4 (254) 25,4 (254) Peso y dimensiones Peso de servicio típico kg 25,4 29,9 Longitud x anchura x altura mm 510 x 645 x 990 510 x 645 x 990 Diámetro de la manguera de aspiración mm 40 40 Condiciones ambientales Temperatura ambiente (máx.) °C +40 +40 Valores calculados conforme a EN 60335-2-69 Nivel de presión acústica L

dB(A) 79 83 Inseguridad K

dB(A) 2 2 Nivel de vibraciones mano-brazo m/s

<2,5 <2,5 Inseguridad K m/s

0,2 0,2 Cable de red N.º del cable de red mm
