MANUAL DE USUARIO Phantom H60 R Dali

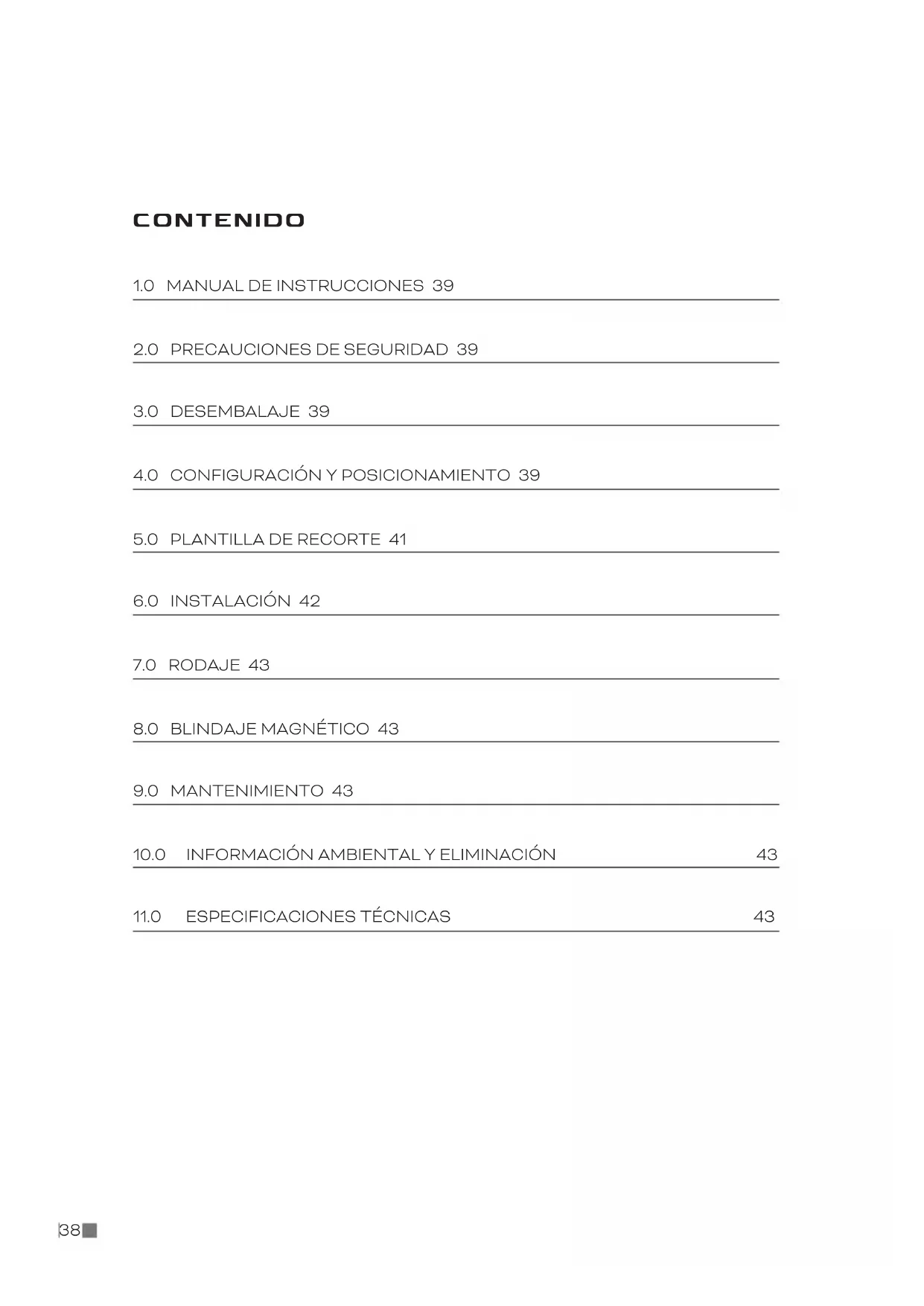

4.0 CONFIGURACIÓN Y POSICIONAMIENTO 39

10.0 INFORMACIÓN AMBIENTAL Y ELIMINACIÓN 43

Felicidades por sus nuevos altavoces. Lea este manual detenidamente antes de desembalar e instalar sus nuevos altavoces para así sacar el máximo partido a su compra. Puede encontrar más información en nuestro sitio web: www.dali-speakers.com o contactando con su distribuidor oficial DALI.

2.0 PRECAUCIONES DE SEGURIDAD

• Cumpla siempre con todas las normas de seguridad.

• La serie DALI PHANTOMH ha sido diseñada para su uso en interiores.

• El altavoz solo debe ser usado en interiores y nunca con temperaturas extremadamente cálidas o frías.

• No permita que los altavoces de la serie DALI PHANTOMH queden expuestos a la luz solar directa.

• Apague el amplificador cuando conecte los cables entre el altavoz y el amplificador.

• Los altavoces de la serie DALI PHANTOM H deben ser instalados por profesionales.

• Asegúrese siempre de que no haya conducciones de gas, ventilación, cables, etc. en la pared en la que vaya a realizar el montaje.

• La pared debe poder soportar el peso del altavoz – consulte las especificaciones técnicas.

• Si los altavoces están montados en una pared que tenga un sistema anti-humedad interno, asegúrese de no perforarlo/dañarlo.

Tenga cuidado de no dañar ninguna de las piezas durante el proceso de desembalaje. Compruebe que todas las piezas estén incluidas dentro de la caja (consulte la tabla 1). Conserve tanto la caja como las protecciones por si tiene que trasladar o enviar a reparar sus altavoces.

4.0 CONFIGURACION Y POSICIONAMIENTO

La serie DALI PHANTOMH le ofrece el exclusivo y famoso sonido de los auténticos altavoces DALI PHANTOM pero en un sistema que podrá integrar en su hogar de forma fácil y discreta. La serie DALI PHANTOMH resulta igual de adecuada para sistemas stereo que para montajes home cinema en los que la prioridad es un sonido de máxima calidad. La serie DALI PHANTOMH también es muy adecuada en entornos más amplios en los que se busque un sonido de alta calidad, p.e. en galerías o centros comerciales. Los DALI PHANTOMH son altavoces de rango completo y dan muy buenos resultados por sí solos. Para la reproducción de las frecuencias más graves o una mejora global de su sistema de sonido, DALI le recomienda el uso de un subwoofer junto con los altavoces de la serie PHANTOMH. Para aplicaciones stereo o home cinema, le recomendamos que coloque los altavoces de forma simétrica alrededor de su posición de escucha favorita para lograr una imagen sonora óptima (vea la figura 1A + 1B). Para evitar comprometer la claridad del altavoz, también es importante que no coloque el altavoz demasiado lejos de la posición de escucha. El tweeter de la serie PHANTOMH está descentrado y los altavoces deberían ser colocados de modo que el tweeter quede lo más cerca posible de la posición de escucha (vea la figura 2A + 2B).40 Los objetos que estén ubicados entre el altavoz y la posición de escucha pueden afectar negativamente la calidad del sonido. La serie PHANTOM H ha sido diseñada para cumplir con nuestro principio de sonido de gran dispersión. El uso de altavoces con tecnología de gran dispersión hace que se reduzca la distorsión en la zona de escucha principal y que la integración en la sala sea mejor. El principio de gran dispersión también le asegura que el sonido se distribuya de forma uniforme en un espacio grande de la sala de escucha. Cada habitación tiene su propia acústica específica, que influye en la forma en la que experimentamos el sonido de un altavoz. El sonido que escuchamos está formado tanto por el sonido directo de los altavoces como por el sonido reflejado en el suelo y las paredes. Esto último afectará la forma en la que experimentamos el sonido. Como una norma básica, trate de evitar áreas grandes, duras y reflectantes en las inmediaciones de sus altavoces, ya que normalmente causarán reflexiones fuertes, que podrían perturbar la precisión y el efecto espacial de la reproducción del sonido. Los objetos suaves como alfombras, cortinas, etc. pueden ser de ayuda si el sonido es demasiado brillante. Tanto la cantidad como la calidad de los graves más profundos dependerán del tamaño y la forma de la sala y de la posición de los altavoces. El colocar los altavoces cerca de una pared lateral o trasera acentuará los graves. Una ubicación en esquina los acentuará más aún, pero también hará que aumenten las reflexiones. NOTA: No elimine la espuma de amortiguación que está montada en la parte posterior de los altavoces de la serie DALI PHANTOMH. Esta espuma ayuda en la gestión de la reproducción de graves/medios al amortiguar las resonancias en la cavidad que hay detrás del woofer de caja abierta.

4.1 Montaje de los soportes en escuadra

Los altavoces de la serie DALI PHANTOMH incorporan soportes de escuadra para montaje en pared. Los soportes sujetan el altavoz firmemente a la parte posterior de la superficie en la que esté montado. Los soportes de escuadra se despliegan en un ángulo de 90 grados cuando apriete los tornillos (vea la figura 3). Debe apretar los tornillos para que el altavoz quede firmemente ajustado en su lugar, pero tenga cuidado de no apretarlos demasiado. Para apretar los tornillos, utilice la llave Allen de 3 mm (incluida en el paquete). Si usa un cabezal Allen, deberá usarla en un destornillador de cabezal intercambiable o en una taladradora con ajuste de par de torsión interno. Si utiliza una taladradora, ajuste el par de torsión al mínimo. Los tornillos estarán correctamente apretados cuando la junta de la parte trasera del altavoz esté comprimida y el bisel del altavoz está al ras con la superficie de montaje. Si necesita retirar el altavoz, afloje los tornillos aproximadamente de 5 a 20 vueltas hacia la izquierda y los soportes aflojarán su agarre. NOTA: No desatornille más de 20 - 25 vueltas ya que corre el riesgo de que los soportes puedan desprenderse de los tornillos.41 UK DE DK CN FR ES Si está montando el altavoz en una pared de material muy grueso, es posible que tenga que desmontar los soportes de escuadra de los tornillos y montarlos al revés. El montaje opuesto de estas escuadras permitirá montar el altavoz en placas de hasta 70 mm/2.75” de espesor (vea figura 4).

La rejilla metálica queda sujeta por medio de imanes incorporados en la parte superior del altavoz. Coloque con cuidado la rejilla de modo que cubra la parte superior del altavoz y los imanes la sujetarán. NOTA: En el interior de la rejilla hay una pieza de tejido non-woven o no tejido (también conocido a veces como TNT). Este tipo de no tejido está en la rejilla para proteger los cabezales del polvo y la suciedad. Por este motivo, nunca quite este no tejido de la rejilla. La placa con el logotipo DALI incluida puede ser montada en la rejilla de forma opcional. Para montar la placa con el logotipo, retire el film protector de la parte posterior de la placa y coloque el logotipo en la rejilla en la posición deseada (vea la figura 5).

4.3 Conexion de cables/Seleccion de cables

La elección de los cables a usar es un elemento crucial en su instalación. Tenga en cuenta que la sustitución de los cables una vez que haya instalado los altavoces es una tarea difícil. Por este motivo, elija cables de calidad desde el principio. Para más información acerca de qué cable elegir, consulte a su distribuidor DALI oficial. En la conexión del cable al altavoz y al amplificador, es importante que el altavoz quede conectado en la fase correcta. El terminal rojo del altavoz (+) debe ser conectado al terminal rojo del amplificador (+). El terminal negro del altavoz (-) debe ser conectado al terminal negro del amplificador (-). Si los altavoces no son conectados con la fase correcta, por lo general la imagen sonora será difusa y los graves sonarán débiles. Para introducir el extremo del cable en los terminales con resorte del altavoz, quite parte del aislamiento y deje unos 12 mm de cable pelado. Pulse hacia abajo sobre la parte superior del terminal e introduzca el cable pelado en la abertura. Cuando el cable esté completamente en su lugar sin que queden filamentos sueltos fuera, suelte el resorte del terminal (vea la figura 6).

5.0 PLANTILLA DE RECORTE

Puede usar la plantilla de recorte adjunta (vea la figura 7) para hacerse una idea inicial de cómo montar sus altavoces y para marcar dónde debe recortar en la pared. Sujete con cinta adhesiva la plantilla en la posición de montaje preferida para que pueda los límites necesarios para recortar la pared. La profundidad mínima de montaje para el DALI PHANTOMH-50, H-60, H-60 R y H-80 R es de 95 mm / 3.7 ”, para el DALI PHANTOMH-80 es de 106 mm / 4.2” y para el DALI PHANTOMH-120 es de 168 mm / 6.7 ”.42

¡Analice y siga las normas de seguridad que encontrará en el capítulo 2.0 de este manual! La serie DALI PHANTOMH debe ser instalada por un profesional capacitado para garantizar que se cumplan todos los requisitos de seguridad y evitar que el altavoz se caiga. NOTA: Gancho de seguridad contra terremotos: La serie DALI PHANTOMH está equipada con un gancho de seguridad contra terremotos. Para evitar lesiones o daños en caso de que el altavoz se suelte, un profesional capacitado deberá sujetarlo de manera segura con un cable de acero no elástico. El cable debe sujetar el gancho de seguridad contra terremotos del altavoz a un soporte sólido en la casa (viga de techo, montante de pared, etc.). El cable debe estar recubierto con material plástico para evitar el riesgo de cortocircuitos eléctricos y para evitar daños en los altavoces, rayones, etc. Para una instalación segura necesitará las siguientes herramientas y elementos:

• Lápiz y sierra o cuchillo

• Llave/cabezal Allen de 3 mm

• Destornillador de cabezal intercambiable (opcional)

• Plantilla de recorte Cuando haya determinado la ubicación correcta, sujete con cinta adhesiva la plantilla de montaje a la superficie en la que vaya a instalar el altavoz. Dibuje la zona a recortar con un lápiz. Retire la plantilla y taladre agujeros para que pueda introducir una sierra o cuchillo. Sierre/corte con cuidado a lo largo de la línea marcada con lápiz. Una vez que haya hecho el hueco para el altavoz, asegúrese de que el cable del altavoz no quede colgando suelto dentro de la pared. Debe sujetarlo al interior de la pared para evitar que quede tenso por el peso cuando lo conecte a los terminales del altavoz. Si lo deja suelto, el cable puede irse aflojando, dando lugar a una mala conexión eléctrica entre el cable y los terminales (vea en la figura 6 la correcta sujeción del cable). Cuando el cable del altavoz esté sujeto y el hueco para el altavoz preparado, estará listo para conectar los cables del altavoz. Conecte el cable a los terminales, teniendo cuidado de conectar el terminal rojo (+) del amplificador al del mismo color rojo (+) del altavoz y el terminal negro (-) del amplificador igualmente al terminal negro (-) del altavoz. Consulte el capítulo 4.3 de este manual. Cuando los cables estén conectados, encienda el sistema y escuche algo de música a través de los altavoces antes del montaje final para asegurarse de que todas las conexiones sean correctas. Finalmente introduzca el altavoz en el hueco de la pared.43 UK DE DK CN FR ES NOTA: Tenga cuidado de no tocar los cabezales durante la instalación. Cuando el altavoz esté alineado, apriete los tornillos en los soportes del altavoz con una llave/ broca Allen de 3 mm para que el altavoz quede firmemente montado en su lugar. Tenga cuidado de no apretar demasiado los tornillos y deformarlos o pasarse de rosca.

Lo normal es que la calidad del sonido de sus nuevos altavoces vaya mejorando gradualmente durante el primer período de uso. No es necesario hacer nada especial para hacer funcionar los altavoces, pero deje un periodo de unas 100 horas de reproducción (dependiendo del nivel de reproducción) hasta que alcancen el nivel de rendimiento total.

8.0 BLINDAJE MAGNÉTICO

Los cabezales de los altavoces producen un campo magnético que puede interferir con televisores/monitores CRT, discos duros, cintas de audio y video, tarjetas magnéticas, etc. Por este motivo, mantenga estos elementos alejados de los altavoces para evitar posibles daños. Los televisores/monitores LCD y de plasma no se ven afectados por los campos magnéticos.

Puede limpiar la superficie de los altavoces con productos de limpieza domésticos comunes. Evite el uso de productos abrasivos o que contengan agentes ácidos, alcalinos o antibacterianos. Evite el uso de aerosoles. Evite usar productos limpieza directamente sobre los cabezales y límpielos con sumo cuidado, especialmente el tweeter. La rejilla se puede limpiar con una aspiradora o con un cepillo para la ropa normal.

10.0 INFORMACION AMBIENTAL Y

ELIMINACION Los productos DALI son diseñados para cumplir con las directivas internacionales relativas a la restricción de sustancias peligrosas (RoHS) y la eliminación de residuos de equipos eléctricos y electrónicos (WEEE). El símbolo del cubo de basura indica que los altavoces cumplen con esas directivas (vea figura 8). Los altavoces deben ser eliminados o reciclados de forma adecuada. Consulte a la empresa local de recogida de basuras/reciclaje o a su Ayuntamiento para saber como hacerlo.

11.0 ESPECIFICACIONES TÉCNICAS

En la Tabla 2 encontrará las especificaciones más comunes de nuestros altavoces. Tenga en cuenta que la calidad del sonido de un altavoz no se puede juzgar únicamente por sus especificaciones técnicas. Para comparar distintos altavoces, le recomendamos que escuche cómo suenan los diferentes altavoces en cuestión. ¡Disfrute de su nuevo altavoz de la serie DALI PHANTOMH!44
