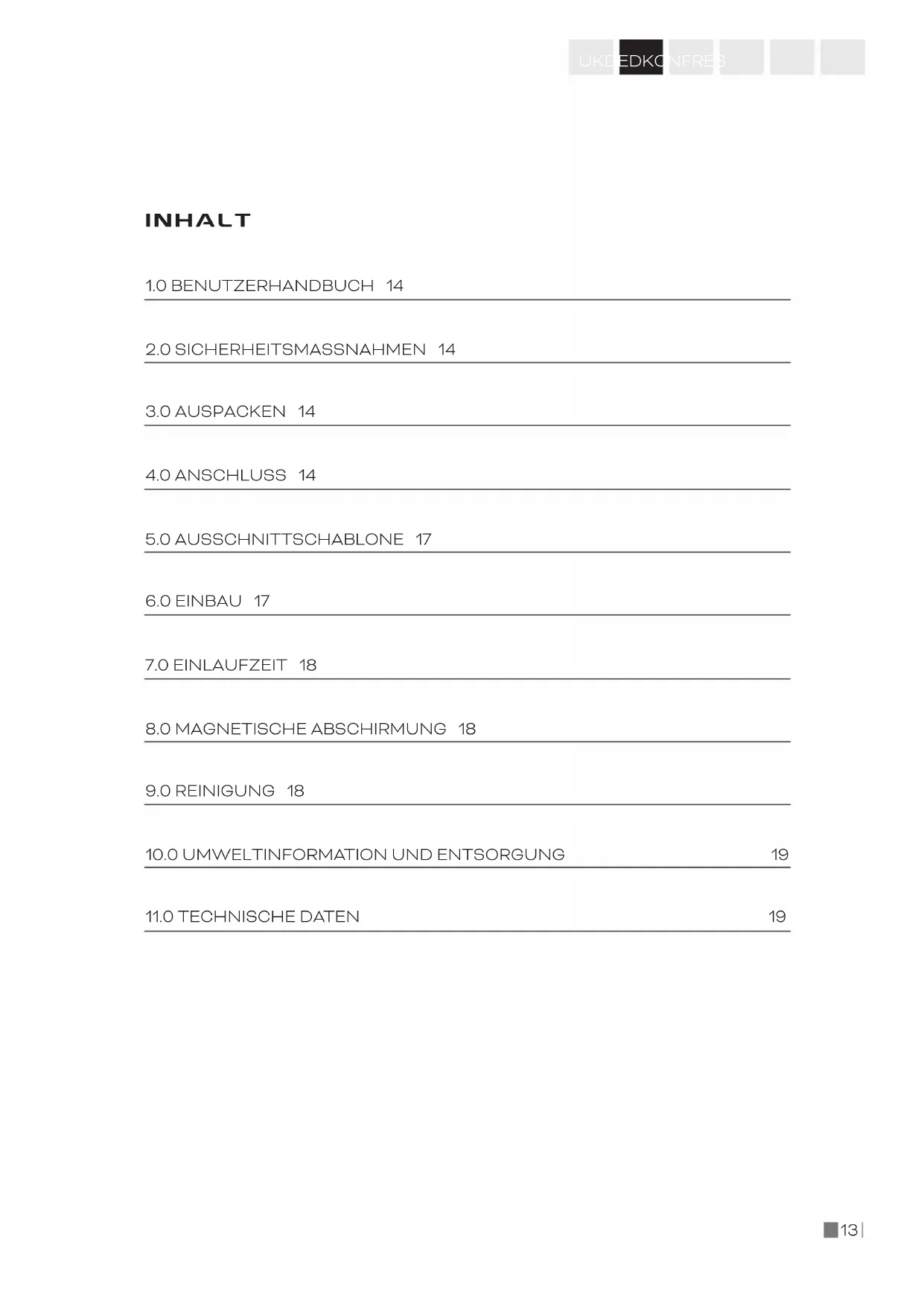

BEDIENUNGSANLEITUNG Phantom H60 R Dali

2.0 SICHERHEITSMASSNAHMEN 14

5.0 AUSSCHNITTSCHABLONE 17

8.0 MAGNETISCHE ABSCHIRMUNG 18

11.0 TECHNISCHE DATEN 1914

1.0 BENUTZERHANDBUCH

Herzlichen Glückwunsch zu Ihren neuen Lautsprechern. Bie lesen Sie diese An- leitung sorgfältig durch, bevor Sie Ihre neuen Lautsprecher auspacken und mon- tieren, damit Sie Freude an Ihrem Kauf haben. Weitere Informationen erhalten Sie auf unserer Homepage www.dali-speakers.com oder indem Sie sich an Ihren auto- risierten DALI-Händler wenden.

2.0 SICHERHEITSMASSNAHMEN

• Beachten Sie bie alle Sicherheitsregeln.

• Die Produkte der DALI PHANTOMH Serie sind für den Einsatz in geschlossenen Räumen bestimmt.

• Die Lautsprecher dürfen nur im Innenbereich und nie bei extrem warmen oder kalten Temperaturen verwendet werden.

• Die Produkte der DALI PHANTOMH Serie dürfen keinem direkten Sonnenlicht ausgesetzt werden.

• Schalten Sie den Verstärker aus, wenn Sie die Lautsprecher an den Verstärker anschließen.

• Die Produkte der DALI PHANTOMH Serie sollten von einem professionellen In- stallateur montiert werden.

• Stellen Sie auf jeden Fall sicher, dass sich dort, wo die Lautsprecher in der Wand montiert werden sollen, keine Installationen wie Gasleitungen, Ventilations- schächte usw. befinden.

• Die Wand muss das Gewicht der Lautsprecher tragen können – vgl. die techni- schen Daten.

• Sollten Sie den Lautsprecher in eine Wand mit einer Dampfsperre einbauen, ist dringend darauf zu achten diese Sperre keinesfalls zu beschädigen.

Achten Sie darauf, beim Auspacken die Teile nicht zu beschädigen. Kontrollieren Sie, ob der Karton alle Teile enthält – siehe Tabelle 1. Bewahren Sie die Verpackung für den Fall auf, dass die Lautsprecher später einmal transportiert werden müssen.

Die Modelle der DALI PHANTOMH Serie bieten den einzigartigen, renommierten Klang von DALI-Lautsprechern und lassen sich einfach und diskret in Ihrem Heim montieren. Die DALI PHANTOMH Serie ist sowohl für Stereosysteme als auch mehrkanalige Heimkinos geeignet, bei denen es besonders auf eine gute Klangqualität ankommt. Die Produkte lassen sich auch sehr gut in größeren Räumen verwenden, in denen man Klang von bester Qualität wünscht, wie z. B. in Gängen oder Verkaufsberei- chen. Die Lautsprecher der DALI PHANTOMH Serie strahlen bereits den gesam- ten HiFi-Frequenzbereich ab. Um auch die tiefsten Frequenzen wiederzugeben und damit die Klangqualität insgesamt zu verbessern, können Sie in Kombination mit der DALI PHANTOMH Serie auch einen zusätzlichen Subwoofer einsetzen. Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Lautsprecher sym- metrisch um die am meisten genutzte Hörposition herum platzieren, weil so ein op-15 UK DE DK CN FR ES timaler Klangeindruck entsteht (vgl. Abb. 1A und 1B). Um die Klarheit des Klangbildes nicht zu beeinträchtigen, ist es ebenfalls wichtig, die Lautsprecher nicht zu weit ent- fernt von der Hörposition anzubringen. Die Hochtöner der PHANTOMH Serie sind nicht miig angeordnet. Die Lautspre- cher sollten so installiert werden, dass die Hochtöner der Hörposition am nächs- ten sind (siehe Abb. 2A + 2B). Wenn sich zwischen den Lautsprechern und der Hörposition Gegenstände be- finden, kann dies die Klangqualität verschlechtern. Die Lautsprecher wurden nach dem Prinzip konstruiert, einen möglichst breiten Abstrahlwinkel zu realisieren. Laut- sprecher mit einer breiten Abstrahlung weisen weniger Verzerrungen im Haupt- hörbereich auf und lassen sich besser im Raum integrieren. Eine breite Abstrahlung stellt auch sicher, dass der Klang gleichmäßig in einem großen Bereich des jeweili- gen Raumes zu hören ist. Jeder Raum besitzt seine eigene Akustik, welche die Art und Weise, wie wir den Klang eines Lautsprechers erleben, beeinflusst. Der Klang, den Sie hören, besteht sowohl aus dem Schall, welchen die Lautsprecher direkt abstrahlen, als auch aus dem von Wänden reflektierten Schall. Letzterer beeinflusst wesentlich Ihr Klang- erlebnis. Als Grundregel sollte man in unmielbarer Nähe der Lautsprecher größe- re harte, stark reflektierende Bereiche vermeiden. Diese bewirken pischerweise starke Reflexionen, was die Präzision sowie die Räumlichkeit der Klangwiedergabe negativ beeinflusst. Weiche Gegenstände wie Teppiche, Vorhänge o. ä. schaen eventuell Abhilfe, wenn der Klang zu hell ist. Die Intensität sowie Qualität der tiefen Bässe hängen von Größe und Form des Rau- mes sowie der Platzierung der Lautsprecher ab. Eine Platzierung der Lautsprecher nahe einer Seiten- oder Rückwand hebt die Bässe hervor. In einer Raumecke wer- den sie noch weiter verstärkt, dort erhöhen sich auch die Schallreflexionen. HINWEIS: Der auf der Rückseite der DALI PHANTOMH Serie befestigte Schaum- sto sollte nicht entfernt werden. Er dämp die Entstehung störender Resonanzen im Hohlraum hinter dem oenen Tieöner, wodurch sich die Wiedergabe tiefer und milerer Frequenzen verbessert.

4.1 Montagehalterungen

Zur DALI PHANTOMH Serie gehören Halterungen zur Wandmontage. Diese Hal- terungen verbinden die Lautsprecher fest mit der Rückseite der Fläche, auf der sie angebracht werden. Die Halterungen stehen in einem rechten Winkel heraus, wenn die Schrauben angezogen werden (vgl. Abb. 3). Die Schrauben sollten so weit ange- zogen werden, dass der Lautsprecher sicher verankert ist – dabei jedoch ist darauf zu achten, die Schrauben nicht zu fest anzuziehen. Um die Schrauben anzuziehen, ist der beigepackte 3 mm-Inbusschlüssel zu verwenden. Die Inbusschrauben sollten mit einem Handbitschraubenzieher oder einem Akku- schrauber mit Drehmomentvorwahl (bie wählen Sie den geringsten Widerstand) angezogen werden. Die Schrauben sitzen optimal, wenn die Dichtung auf der Rück-16 seite des Lautsprechers komprimiert wird und die Frontblende mit der Einbau- oberfläche plan sitzt. Wenn Sie den Lautsprecher wieder ausbauen wollen, lösen Sie die Schrauben um ca. 5 bis 20 Umdrehungen entgegen dem Uhrzeigersinn, dadurch werden die Hal- terungen gelöst. BITTE BEACHTEN: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdre- hungen heraus, weil sonst die Halterungen von den Schrauben fallen. Wenn Sie den Lautsprecher in einer sehr dicken Wand montieren, kann es erfor- derlich sein, die Schauben aus den Halterungen ganz herauszudrehen und die Hal- terungen danach umzudrehen. Wenn die Halterungen auf diese Weise umgedreht montiert werden, kann der Lautsprecher in Plaen von bis zu 70 mm Dicke einge- baut werden (vgl. Abb. 4).

Die Abdeckung ist mit Hilfe von oben am Lautsprecher angebrachten Magneten befestigt. Setzen Sie die Abdeckung vorsichtig so auf, dass sie den oberen Bereich des Lautsprechers abdeckt. Dann wird er durch die Magnete festgehalten. BITTE BEACHTEN: Auf der Innenseite der Abdeckung befindet sich ein Stück Vlies. Das Vlies dient dazu, die Treiber vor Staub und Schmutz zu schützen. Deshalb muss es auf der Abdeckung verbleiben. Die mitgelieferte DALI-Logoplakee kann auf der Abdeckung angebracht werden, wenn dies gewünscht wird. Um die Plakee anzubringen, ziehen Sie die Schutzfolie von der Rückseite der Plakee ab und bringen die Plakee an der gewünschten Stelle der Abdeckung an (vgl. Abb. 5). Wenn Sie die Abdeckung lackieren möchten, muss das Logo nach dem Lackieren angebracht werden.

4.3 Auswahl und Anschluss der Kabel

Die Auswahl der Kabel hat einen großen Einfluss auf die Klangqualität der Lautspre- cher. Denken Sie daran, dass es schwierig ist, die Kabel nach dem Einbau auszu- wechseln. Wählen Sie deshalb gleich von Anfang an Qualitätskabel. Bie wenden Sie sich an Ihren autorisierten DALI-Händler, um sich bei der Wahl der Kabel beraten zu lassen. Achten Sie auf einen phasenrichtigen Anschluss der Kabel an Lautsprecher und Verstärker. Die rote (+) Lautsprecherklemme muss mit dem roten (+) Verstärker- anschluss verbunden werden. Und die schwarze (-) Lautsprecherklemme muss mit dem schwarzen (-) Verstärkeranschluss verbunden werden. Wenn die Lautspre- cher nicht phasenrichtig angeschlossen sind, erscheint ihr Klang pischerweise dius und bassschwach. Um die Kabelenden in die Federklemmen einzusetzen, ist die Isolierung so weit zu entfernen, dass ca. 12 mm blankes Kabel freigelegt ist. Drücken Sie das Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Önung ein. Wenn das17 UK DE DK CN FR ES Kabel eingesetzt ist, lassen Sie die Anschlussklemme los. Achten Sie darauf, dass keine einzelnen Kabeladern herausstehen dürfen (vgl. Abb. 6).

5.0 AUSSCHNITTSCHABLONE

Verwenden Sie die beiliegende Ausschnischablone (vgl Abb 7), um anzudeuten, wo die Lautsprecher eingebaut werden sollen, sowie um den Ausschni für den Einbau zu markieren. Heen Sie die Schablone mit Klebeband an die gewünschte Stelle, so dass Sie den Ausschni markieren können. Die minimale Einbautiefe für den DALI PHANTOMH-50, H-60, H-60 R und H-80 R beträgt 95 mm, für den DALI PHAN- TOMH-80 106 mm und für den DALI PHANTOMH-120 168 mm.

Bie die Sicherheitshinweise in Kapitel 2.0 dieser Anleitung lesen und beachten! Die Lautsprecher der DALI PHANTOMH Serie sollten von einem ausgebildeten Installateur eingebaut werden, der sicherstellt, dass alle sicherheitsmäßigen Anfor- derungen erfüllt werden, um ein Herausfallen der Lautsprecher o.ä. zu verhindern. BITTE BEACHTEN: Erdbebensicherung Die Produkte der DALI PHANTOMH Serie verfügen über einen Haken zur Erd- bebensicherung. Um zu verhindern, dass bei einem Erdbeben ein herunterfallender Lautsprecher Schäden oder Verletzungen verursacht, sollte der ausgebildete Ins- tallateur den Haken des Lautsprechers mit einem nicht brennbaren Draht an einer soliden Stütze im Haus (Deckenbalken, Wandpfeiler) befestigen. Der Draht muss mit einer Kunststoumhüllung versehen sein, damit er den Lautsprecher nicht zer- kratzt oder beschädigt. Für einen ordnungsgemäßen Einbau werden die folgenden Werkzeuge und Gegen- stände benötigt:

• Bleisti und Säge oder Messer

• 3 mm Inbusschlüssel bzw. -bit

• Handbitschraubenzieher (optional)

• Ausschnischablone Wenn der richtige Platz für den Einbau gefunden wurde, ist die Ausschnischablo- ne mit Klebeband auf der Oberfläche anzuheen. Markieren Sie mit dem Bleisti den Ausschni. Entfernen Sie die Schablone, und bohren Sie Löcher für den Einstich der Säge bzw. des Messers. Schneiden bzw. sägen Sie sorgfältig entlang dem Bleististrich. Wenn der Ausschni für den Lautsprecher fertig ist, müssen Sie sicherstellen, dass das Lautsprecherkabel in der Wand nicht lose hängt. Es muss auf sichere Weise an der Innenseite der Wand befestigt werden, um eine Zugspannung zu ver- hindern, wenn das Kabel mit den Lautsprecheranschlüssen verbunden ist. Wenn18 das Kabel nicht befestigt wird, kann es sich allmählich lösen, wodurch sich die elekt- rische Verbindung zwischen Kabel und Anschlüssen verschlechtern kann (vgl. Abb. 6 für die korrekte Befestigung des Kabels). Wenn das Lautsprecherkabel befestigt und der Ausschni für den Lautsprecher vorbereitet ist, können Sie das Lautsprecherkabel anschließen. Verbinden Sie das Kabel mit den Anschlüssen – achten Sie dabei darauf, den roten (+) Anschluss des Verstärkers mit der roten (+) Klemme des Lautsprechers und den schwarzen (-) Anschluss des Verstärkers mit der schwarzen (-) Klemme des Lautsprechers zu verbinden. Bie lesen Sie im Abschni 4.3 dieses Benutzerhandbuches nach. Wenn die Kabel angeschlossen sind, schalten Sie das System ein und machen vor dem endgültigen Einbau eine Hörprobe, um sicherzustellen, dass alle Verbindungen korrekt sind. Setzen Sie den Lautsprecher in den Wandausschni. BITTE BEACHTEN: Achten Sie beim Einbau darauf, die Lautsprecherchassis nicht zu berühren. Wenn der Lautsprecher ausgerichtet ist, ziehen Sie die acht Schrauben der Halte- rungen mit einem 3 mm Inbusschlüssel an, so dass der Lautsprecher sicher an sei- nem Platz gehalten wird. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen und die Gewinde nicht zu beschädigen.

Sie sollten damit rechnen, dass sich die Klangqualität der neuen Lautsprecher im Laufe der ersten Zeit allmählich verbessert. In dieser Einlaufzeit braucht man nichts Besonderes zu tun – doch rechnen Sie mit bis zu 100 Betriebsstunden (ab- hängig von der Lautstärke), bis das volle Leistungsniveau erreicht ist.

8.0 MAGNETISCHE ABSCHIRMUNG

Die Lautsprecher erzeugen ein Magnetfeld, das die Bildröhren von Fernsehgeräten oder Monitoren, Festplaen, Ton- und Videobändern sowie Magnetkarten stören kann. Daher sollten sich solche Gegenstände nicht in der Nähe der Lautsprecher befinden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabild- schirme werden von Magnetfeldern nicht beeinflusst.

Die Oberfläche der Lautsprecher kann mit handelsüblichen Haushaltsreinigungs- mieln gereinigt werden. Es dürfen jedoch keine Reinigungsmiel verwendet wer- den, die scheuern, Säuren, Alkali oder antibakterielle Wirkstoe enthalten. Ver- wenden Sie keine Sprays. Vermeiden Sie den Kontakt von Reinigungsmieln mit den Lautsprecherchassis und reinigen Sie diese extrem vorsichtig. Besonders die Hochtöner sollten nur ganz vorsichtig mit einem weichen Tuch abgestaubt werden. Die Abdeckung kann mit einem Staubsauger oder einer normalen Kleiderbürste ge- reinigt werden..19 UK DE DK CN FR ES

10.0 UMWELTINFORMATION UND

ENTSORGUNG Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Be- schränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elek- tronikgeräten sowie der EU-Richtlinie 2002/96/EG zur Entsorgung von Elektro- und Elektronik-Altgeräten. Das Abfall-Kennzeichen zeigt an, dass die Lautsprecher den genannten Direktiven entsprechen (vgl. Abb. 8). Die Lautsprecher müssen ordnungsgemäß entsorgt und recycelt werden. Bie wenden Sie sich für weitere Informationen an Ihr örtliches Entsorgungsunterneh- men.

11.0 TECHNISCHE DATEN

In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten Ihrer Lautsprecher. Bie denken Sie jedoch daran, dass die Klangqualität eines Laut- sprechers nicht allein anhand technischer Daten beurteilt werden kann. Um ver- schiedene Lautsprecher zu vergleichen, empfehlen wir Ihnen, sich diese anzuhören. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Lautsprecher der DALI PHANTOMH Serie!20 INDHOLDSFORTEGNELSE
