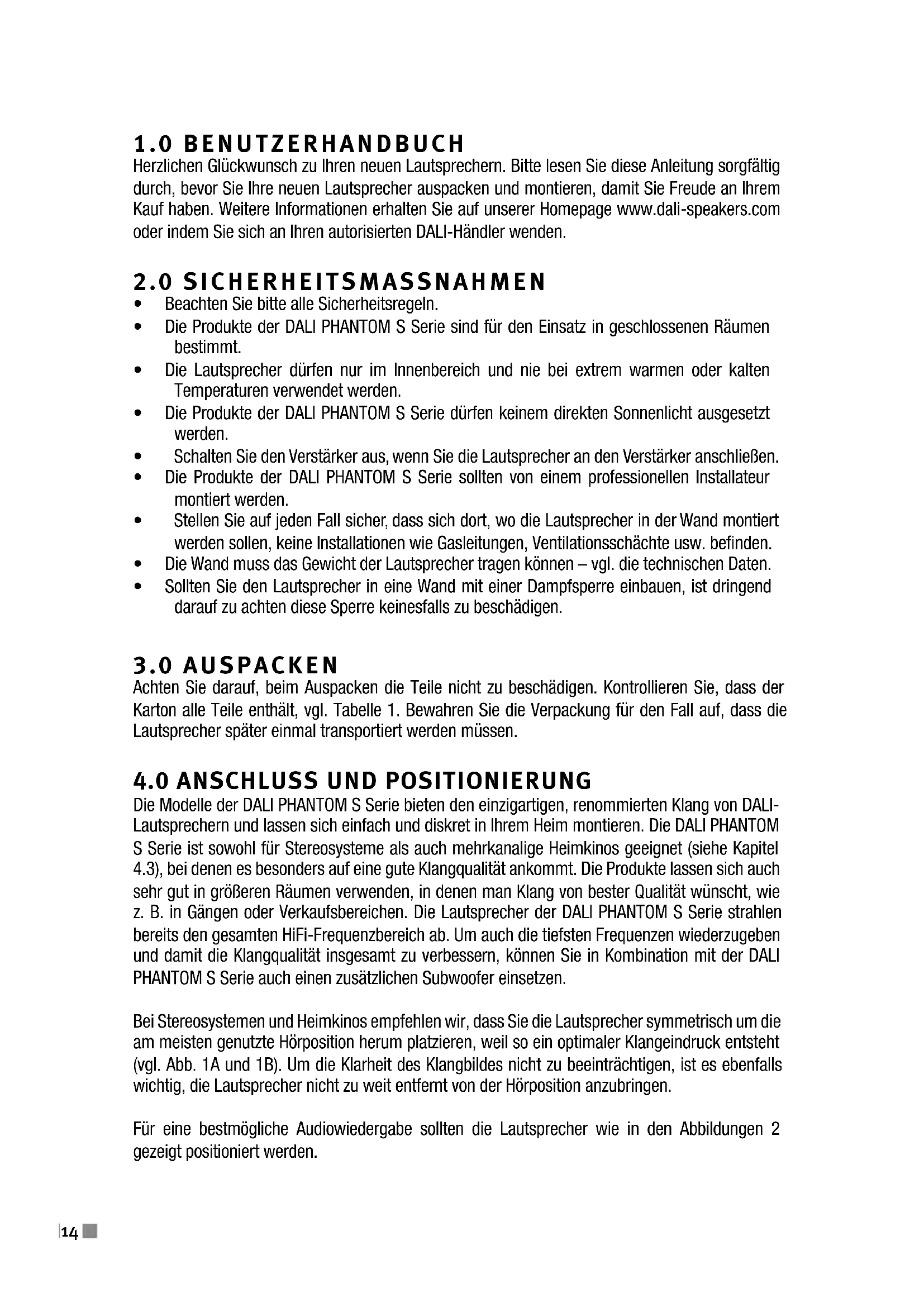

BEDIENUNGSANLEITUNG PHANTOM S80 Dali

Herzlichen Glückwunsch zu ihren neuen Laufsprechem.itte lessen Sie diese Anleitung sorgfältig durch, bevor Sie ihre neuen Laufsprecher auspacken und montieren, damit Sie Freude an Ihrkauh haben. Weitere Informationen erhalten Sie auf unserer Homepage www.dali-speakers.com oder indem Sie sich an ihren autorisierten DALI-Handler wenden.

2.0 SICHERHEITSMASSNAHMSN

• Beachten Sieitte alle Sicherheitsregeln.
  Die Produkte der DALI PHANTOM S Serie sind für den Einsatz in geschlossenen Räumen bestimmt.
  Die Laufsprecher dürfen nur im Innenbereich und nie bei extrem warmen oder kalten Temperaturen verwendet werden.
  Die Produkte der DALI PHANTOM S Serie)durfen keinem direkten Sonnenlicht ausgesetzt werden.
  Schalten Sie den Verstärker aus, wenn Sie die Laufsprecher an den Verstärker anschließen.
  Die Produkte der DALI PHANTOM S Serie sollen von einem professionellen Installateur montiert werden.
• Stellen Sie auf jeder Fall sichere, dass sich dört, wo die Laufsprecher in der Wand montiert werden sollen, keine Installationen wie Gasleitungen, Ventilationsschächte usw. befinden.
  Die Wand muss das Gewicht der Lautsprecher tragen konnen - vgl. die technischen Daten.
• Sollten Sie den Laufsprecher in eine Wand mit einer Dampfsperre einbauen, ist dringend darauf auf zu achtenden diese Sperre keinesfalls zu beschädigen.

3.0 AUSPACKEN

Achten Sie darauf, beim Auspacken die Teile nicht zu beschädigen. Kontrollieren Sie, dass der Karton alle Teile enthalt, vgl. Tabelle 1. Bewahren Sie die Verpackung für den Fall auf, dass die Laufsprecher später einmal transportiert werden müssen.

4.0 ANSCHLUSS UND POSITIONIERUNG

Die Modèle der DALI PHANTOM S Serie bieten den einzigartigen, renommierten Klang von DALI-Lautsprechern und{lssen sich einfach und diskret in Ihrem Heim montieren. Die DALI PHANTOM S Serie ist sowohl fur Stereosysteme als auch mehrkanalige Heimkinos geeignet (siehe Kapitel 4.3), bei denen es besonders auf eine gute Klangqualitat ankommen. Die Produkte lassen sich auch sehr gut in groBeren Räumen verwenden, in denen man Klang von bester Qualität wünscht, wie z. B. in Gängen oder Verkaufsbereichen. Die Lautsprecher der DALI PHANTOM S Serie strahlen bereits den gesamten HiFi-Frequenzbereich ab. Um auch die tiefsten Frequenzen wiederzugeben und damit die Klangqualitat insgesamt zu verbessern, konnen Sie in Kombination mit der DALI PHANTOM S Serie auch einen zusätzlichen Subwoofer einsetzen.

Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Lautsprecher symmetrisch um die am meisten genutzte Hörposition herum platzieren, weil so ein optimaler Klangeindruck entsteht (vgl. Abb. 1A und 1B). Um die Klarheit des Klangbildes nicht zu beeinträchtigen, ist es ebenfalls wichtig, die Lautsprecher nicht zuweit entwickert von der Hörposition anzubringen.

Für eine bestmögliche Audiowiedergabe sollen den Laufsprecher wie in den Abbildungen 2 gezeigt positioniert werden.

Wenn sich zwischen den Laufsprechem und der Hörposition Gegenstände befinden, kann dies die Klangqualität verschlechtern. Die Laufsprecher wurden nach dem Prinzip konstruiert, einen möglichst breiten Abstrahlwinkel zu realisieren. Laufsprecher mit einer breiten Abstrahlung weisen weniger Verzerrungen im Haupthörbereich auf und halten sich better im Raum integrieren. Eine breite Abstrahlung stellt auch safer, dass der Klang gleichmäßig in einem großen Bereich des jeweiligen Raumes zu horen ist.

Jeder Raum besitzt seine eigene Akustik, welche die Art und Weise, wie wir den Klang eines Laufsprechers erleben, beeinflusst. Der Klang, den Sie horen, besteht sowohl aus dem Schall, welchen die Laufsprecher direkt abstrahlen, als auch aus dem von Wänden reflektierten Schall. Letzteres beeinflusst wesentlich Ihr Klangerlebnis. Als Grundregel sollte man in unmittelbarer Höhe der Laufsprecher größere harte, stark reflektierende Bereiche vermeiden. Diese bewirken typischerweise starke Reflexionen, was die Prazision sowie die Räumlichkeit der Klangwiedergabe negativ beeinflusst. Weiche Gegenstände wie Teppiche, Vorhänge o. ä. schaffen eventuell Abhilfe, wenn der Klang zu hell ist.

Die Intensität sowie Qualität der tiefen Basse hangen von Groß und Form des Raumes sowie der Platzierung der Laatsprecher ab. Eine Platzierung der Laatsprecher nahe einer Seiten- oder Rückwand hebts die Basse hervor. In einer Raumecke werden sie noch weiter verständrt, Dort erhöhen sich auch die Schallreflexionen.

4.1 Montagehalterungen

Zur DALI PHANTOM S Serie gehören Halterungen zur Wandmontage. Diese Halterungen verbinden die Laufsprecher fest mit der Rückseite der Fläche, auf der sie angebracht werden. Die Halterungen stehen in einem rechten Winkel hersa, wenn die Schrauben angezogen werden (vgl. Abb. 3). Die Schrauben sollen soweit angezogen werden, dass der Laufsprecher sicher verankert ist – bzw jeder ist darauf zu achtenden, die Schrauben nicht zu fest anzuziehen. Um die Schrauben anzuziehen, ist der beigepackte 3 mm-Inbusschlüssel zu verwenden.

Die Inbusschrauben sollen mit einem Handbitschraubenzieher oder einem Akkuschrauber mit Drehmomentvorwahl (bitte wahren Sie den gingsten Widerstand) angezogen werden. Die Schrauben sitzen optimal, wenn die Dichtung auf der Rückseite des Laufsprechers komprimiert wird und die Frontblende mit der Einbauoberfläche plan sitzt.

Wenn Sie den Laufsprecher wieder ausbauen wollen, offen Sie die Schrauben um ca. 5 bis 20 Umdrehungen entgegen des Uhrzeigersinns, dadurch werden die Halterungen gelöst.

BITTE BEACHTEN: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdrehungen hereaus, weil sonst die Halterungen von den Schrauben fallen.

Wenn Sie den Laufsprecher in einer sehr dicken Wand montieren, kann es erforderlich sein, die Schauben aus den Halterungen ganz herauszudrehen und die Halterungen danach umzudrehen. Wenn die Halterungen auf diese Weise umgedrecht montiert werden, kann der Laufsprecher in Platten von bis zu 70 mm Dicke eingebaut werden (vgl. Abb. 4).

4.2 Abdeckung

Die Abdeckung ist mit Hilfe von oben am Laufsprecher angebrachten Magneten befestigt. Setzen Sie die Abdeckung vorsichtig so auf, dass sie den oberen Bereich des Laufsprechers abdeckt. Dann wird er durch die Magnete festgehalten.

BITTE BEACHTEN: Auf der Innenseite der Abdeckung befindet sich ein Stück Vlies. Das Vlies dient dazu, die Treiber vor Staub und Schmutz zu schützen. Deshalb muss es auf der Abdeckung verbleiben.

4.3 Horizontaler Betrieb der PHANTOM S Lautsprecher (Center-Kanal)

Die Laufsprecher der DALI PHANTOM S Serie lässt sich für den linken, rechten oder den Centerkanal verwenden. Soll ein Laufsprecher – beispelsweise als Center-Speaker in einem Heimkinosystem – in horizontaler Position betrieben werden, ist der Hybridhochtöner um 90 Grad zu drehen, damit er weiterhin vertikal abstrahlt. Dies ist wichtig, um eine räumliche und detailreiche Wiedergabe der hohen Frenzen zu gewährleisten. Die Hybridhochtöner sind ab Werk für einen vertikalen Betrieb konfiguriert. Möchten Sie einen PHANTOM S Laufsprecher horizontal betreiben, wenden Sie sichitte an ihren autorisierten DALI-Änderer, damit er ihren Laufsprecher entsprechend umrüsten kann.

Wenn Sie den Hybridhochtöner selbst für einen horizontalen Betrieb eines PHANTOM S Lautspechers einrichten möchten, lösen Sie mit dem zum Lieferumfang gehörenden 3 mm Inbusschluss die vier Schrauben des Hochtonmodus. Ist die Hochtoneinheit demontiert, drehen Sie sie um 90 Grad, setzen sie wieder ein und fixieren sie mit den vier Schrauben (siehe Abb. 5).itte achten Sie darauf, die Schrauben nicht zu fest anzuziehen.

4.4 Auswahl und Anschluss der Kabel

Die Auswahr der Kabel hat einen groBen Einfluss auf die Klangqualität der Lautsprecher. Denken Sie daran, dass es schwierig ist, die Kabel nach dem Einbau auszuwechseln. Wahlen Sie deshalb gleich von Anfang an Qualitätskabel.itte wenden Sie sich an ihren autorisierten DALI-Handler, um sich bei der Wahl der Kabel beraten zu halten.

Achten Sie auf einen phasenrichtigen Anschluss der Kabel an Lautsprecher und Verstärke. Die rote (+) Lautsprecherklemme muss mit dem roten (+) Verstärkeanschluss verbunden werden. Und die schwarze (-) Lautsprecherklemme muss mit dem schwarzen (-) Verstärkeanschluss verbunden werden. Wenn die Lautsprecher nicht phasenrichtig angeschlossen sind, erscheint ihr Klang typischerweise diffus und Bassschwach.

Um die Kabelenden in die Federklemmen einsusetzen, ist die Isolierung so welt zu entfernen, dass ca. 12 mm blankes Kabel freigelegt ist. Drücken Sie das Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Öffnung ein. Wenn das Kabel eingesetzt ist, setzen Sie die Anschlussklemme los. Achten Sie darauf, dass keine einzelnen Kabeladern Herausstehen)dürfen (vgl. Abb. 6).

5.0 AUSSCHNITTSCHABLONE

Verwenden Sie die beiliegende Ausschnittschablone (vgl. Abb. 7), um anzudeuten, wo die Laufsprecher eingebaut werden sollen, sowie um den Ausschnitt für den Einbau zu markieren. Heften Sie die Schablone mit Klebeband an die gewünschte Stelle, so dass Sie den Ausschnitt markieren können.

6.0 EINBAU

Bitte die Sicherheitshinweise in Kapitel 2.0 dieser Anleitung lesen und beachten! Die Laufsprecher der DALI PHANTOM S Serie sollen den einem ausgebildeten Installeur eingebaut werden, der sicherstellt, dass alle Sicherheitsmaßigen Anforderungen erfüllt werden, um ein Herausfallen der

Lautsprecher o.ä. zu verhindern.

Für einen ordnungsgemäßen Einbau werden die folgenden Werkzeuge und Gegenstände benötigt:

Maßband
- Bleistift und Säge oder Messer
3 mm Inbusschlüssel bzw. -bit
Handbitschraubenzieher (optional)
Klebeband
Ausschnittschablone

Wenn der richtige Platz für den Einbau gefunden wurde, ist die Ausschnittschablone mit Klebeband auf der Oberfläche anzuheften. Markieren Sie mit dem Bleistift den Ausschnitt.

Entfernen Sie die Schablone, und bohren Sie Locher für den Einstich der Säge bzw. des Messers. Schneider bzw. sagen Sie sorgfältig entlang dem Bleistiftstrich.

Wenn der Ausschnitt für den Laufsprecher fertig ist, ist sicherzustellen, dass das Laufsprecherkabel in der Wand nicht lose hangt. Es muss auf sichere Weise an der Innenseite der Wand befestigt werden, um eine Zugspannung zu verhindern, wenn das Kabel mit den Laufsprecheranschlüssen verbunden ist. Wenn das Kabel nicht befestigt wird, kann es sich allmählich offen, wodurch sich die elektrische Verbindung zwischen Kabel und Anschlüssen verschlechtern kann (vgl. Abb. 6 für die korrekte Befestigung des Kabels).

Wenn das Lautsprecherkabel befestigt und der Ausschnitt fur den LautsprecherVBorbereitet ist, konnen Sie das Lautsprecherkabel anschlieBen. Weitere Informationen hierzu finden Sie im Kapitel 4.4 dieser Anleitung.

Wenn die Kabel angeschlossen sind, schalten Sie das System ein und machen vor dem endgültigen Einbau eine Hörprobe, um sicherzustellen, dass alle Verbindungen korrekt sind.

BITTE BEACHTEN: Achten Sie beim Einbau darauf, die Laufsprecherchassis nicht zu berühren. Wenn der Laufsprecher ausgerichtet ist,ziehen Sie die acht Schrauben der Halterungen mit einem 3mm Inbusschluss an, so dass der Laufsprecher sicher an seinem Platz gehalten wird. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen und die Gewinde nicht zu beschädigen.

7.0 EINSPIELZEIT

Sie sollen den damit rechnen, dass sich die Klangqualität der neuen Laufsprecher im Laufe der ersten Zeit allmählich verbessert. In dieser Einlaufzeit braucht man nichts Besonderes zu tun – noch rechnen Sie mit bis zu 100 Betriebsstunden (abhängig von der Lautstärke), bis das volle Leistungsiveau erreicht ist.

8.0 MAGNETISCHE STRAHLUNG

Die Laufsprecher erzeugen ein Magnetfeld, das die Bildrohren von Fernsehgeräten oder Monitoren, Festplatten, Ton- und Videobändern sowie Magnetkarten stären kann. Daher sollenen sich solche Gegenstände nicht in der Höhe der Laufsprecher befinden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabildschirme werden von Magnetfeldern nicht beeinflusst.

9.0 REINIGUNG

Die Oberfläche der Laufsprecher kann mit gewöhnlichen Haushaltsreinigungsmitteln gereinigt werden. Es dürfen jeder keine Reinigungsmittel verwendet werden, die scheuern, Säuren, Alkali oder antibakterielle Wirkstoffe enthalten. Verwenden Sie keine Sprays.

Vermeiden Sie den Kontakt von Reinigungsmitteln mit den Laufsprecherchassis und reinigen Sie diese extrem vorsichtig. Besonderss die Hochtöner sollenn nur ganz vorsichtig mit einem weichen Tuch abgestaubt werden. Die Abdeckung kann mit einem Staubsauger oder einer normalen Kleiderbürste gereinigt werden.

10.0 UMWELTINFORMATION UND ENTSORGUNG

Die Erzeugnisse von DALI entsprechen den internationalen Vorschriften bezüglich der Beschänkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) und der Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Das Abfall-Kennzeichen zeigt an, dass die Laufsprecher den genannten Direktiven entsprechen (vgl. Abb. 8). Die Laufsprecher mussen ordnungsgemäß entsorgt und recycliert werden.itte wenden Sie sich fur weitere Informationen an Ihr örtliches Entsorgungsunternehmen.

11.0 TECHNISCHE DATEN

In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten ihrer Lautsprecher.itte denken Sie jedoch daran, dass die Klangqualitat eines Lautsprechers nicht allein anhand technischer Daten beurteilt werden kann. Um verschiedene Lautsprecher zu vergleichen, empfehlen wir Ihnen, sich diese anzuhoren.

Wir wünschen Ihnen viel Spaß mit ihrem neuen Laufsprecher der DALI PHANTOM S Serie!
