用户手册 PHANTOM S80 Dali

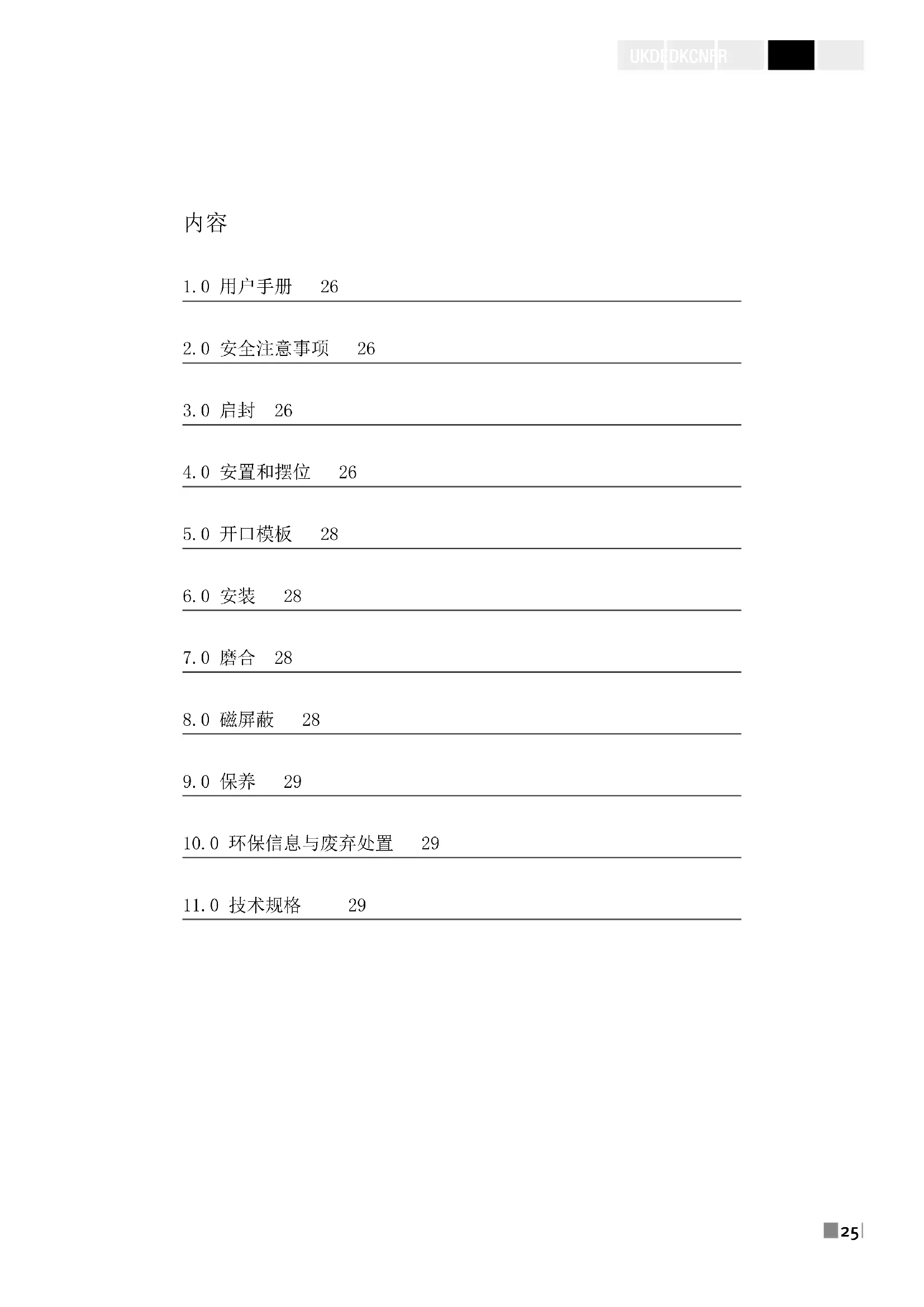

1.0 用户手册 26
2.0 安全注意事项 26
3.0启封 26
4.0 安置和摆位 26
5.0 开口模板 28
6.0 安装 28
7.0 磨合 28
8.0 磁屏蔽 28
9.0 保养 29
10.0 环保信息与废弃处置 29
11.0 技术规格 29

1.0 用户手册

感谢您购买全新达尼音箱。为了确保您的新音箱实现最佳效果，我们建议您在打开包装并安装音箱前，仔细阅读本手册的内容。

如需了解更多详情，欢迎登录我们的网站www.dali-speaker.cn，或联系您的达尼授权经销商

2.0 安全预防措施

• 始终遵守所有安全指南
• 达尼PHANTOM S系列专为室内应用而设计。
• 这款音箱仅限室内使用，且不得在极端炎热或寒冷环境下使用。
  DALI PHANTOMS系列不得暴露在直射日光下。
• 使用音箱线缆连接音箱和功放时，应关闭功放电源。
  DALI PHANTOM S系列必须由专业人员安装。
• 始终确保音箱安装位置的墙壁内未埋设天然气管道、通风管道和线缆等装置。
• 墙壁强度必须足以支撑音箱的重量——参见技术规格。
• 如果安装音箱的墙壁内设有隔汽层，确保不得刺穿/损坏隔汽层。

3.0启封

在启封包装时，注意不要损坏里面的零件。请对照表1检查纸箱内配件是否齐全。请保留包装材料，以便日后搬运或维修时使用。

4.0 安装和摆位

达尼PHANTOM S系列以隐蔽的方式融入任何家居环境，同时提供DALI音箱享负盛名的独特音质。达尼PHANTOM S系列可用于对卓越音质有较高要求的立体声和家庭影院系统之中（参见4.3节）。达尼PHANTOM S系列也非常适合对音质有高要求的宽敞空间，比如走廊或店内空间。达尼PHANTOM S系统是全频音箱，独立使用亦有优越的音质表现。为了重现最低频率的声音并且实现整体的提升，DALI建议您将低音炮和PHANTOM S系列结合使用。

在立体声和家庭影院系统中，我们建议将音箱围绕您最喜爱的聆听位置对称安装，以获得最佳声场（参见图1A + 1B）。为避免影响音箱的清晰度，请不要将音箱安装在距离聆听位置过远的地方。

为获得最佳的音响体验，建议音箱摆位应如图2所示。

在音箱和聆听位置之间放置其他物品，可能会有损音质。PHANTOM S系列的设计符合我们的宽分散性声学理念。选择采用宽分散性声学理念的音箱，可降低主聆听区域的失真情况，提升室内整体音效。宽分散性声学理念还将确保声音能够大范围地覆盖，在音响室内均衡传播。

每个房间都有其独特的音响效果，这一效果会影响我们对音箱传播声音的体验方式。您所听到的声音中既有来自音箱的直接声源，也有来自地板和墙壁的反射声源。后者将会影响您最终听到的声音效果。最基本的原理，就是尽量让音箱远离大面积的硬面反射区，因为这些区域通常都会产生较强的声波反射，干扰音质还原的精确度和空间效应。如果声音太过明亮，可使用地毯、窗帘等柔软物品加以缓解。

重低音的音量和音质都与房间的大小、形状以及音箱摆位有关。将音箱靠近一侧墙壁或后部墙壁会突出低音效果。若靠近墙角摆放，低音增强的效果会更显著，但与此同时，声音反射也会随之加强。

4.1 安装狗脚支架

达尼PIANTOM S系列包含入墙式安装所需的狗脚支架。此支架将音箱稳固地连接在安装表面的内面。螺栓旋紧后，狗脚支架呈90度角伸出（参见图3）。应旋紧螺栓以确将音箱固定在适当的位置上——同时也要注意不宜将螺栓旋得过紧。旋紧螺栓时需使用 3mm 内六角扳手（已附送）。

使用内六角套筒时，应同时配合使用手动式套筒起子或带有内置扭矩设置的钻孔机。使用钻孔机时需将扭矩调至最小值。音箱背面的垫圈压紧且音箱的边框与安装表面齐平时，表示螺栓已适当拧紧。

如需移动音箱，逆时针旋拧螺栓约5-20次，支架即可松脱。

注意：卸螺栓时的旋拧动作不得超过20-25圈，否则支架可能从螺栓上脱落。

如您计划将音箱安装在很厚的墙壁材料上，可能需要从螺栓上卸下狗脚支架，然后将其反置安装。狗脚支架反置安装后，音箱可挂装在厚度达2.75”/70毫米的板材上（参见图4）。

4.2 网罩

金属网罩用音箱外框内部的磁铁进行固定。应小心安置网罩使其完全覆盖音箱顶部，磁铁会将其吸紧。

注意：网罩内部有一块无纺布。此无纺布用于防止灰尘和污垢沾染声音单元。因此必须一直保证无纺布覆盖在网罩上。

4.3 水平安装PHANTOMS系列（中央声道）

DALI PHANTOMS系列可作为左、右或中央声道。如将音箱水平安装，应旋转混合高音模组使其处于垂直位置，这对于保持宽分散性和高音频段的细节非常重要。混合高音模组在出厂前已默认设置为垂直安装的位置，如果需将音箱水平安装，授权经销商或维修站可为您将混合高音模组调整至垂直方向。

先使用3 mm六角扳手（包装中已附送）卸下四个螺栓，将混合高音模块从箱体中拆除。将其拆下后，将铝带高音单元旋转90度。插入旋转后的铝带高音单元，装回四个螺栓（图5）。注意，重新组装音箱时，螺栓不宜拧得过紧。

4.4 线缆连接/线缆选择

线缆的选择是安装的关键因素。注意，安装完成后再想更换线缆非常困难。因此，一开始就应选用高品质的线缆。请咨询您的达尼授权经销商，获取线缆选择的详细建议。

使用线缆连接音箱和功放时，重要的是音箱相位的连接要正确。音箱的红色（+极）接线端子必须与功放的红色（+极）接线端子相连。音箱的黑色（-极）接线端子必须与功放的黑色（-极）接线端子相连。如果音箱的相位连接错误，一般会出现音场分散、低音变弱的问题。

要将线缆末端插入音箱的受载弹簧端子，需剥去线缆的绝缘层，剥去后暴露在外的裸线长度约为0.5英寸/12毫米。按下接线端子顶端，将裸线插入其开口。当线缆完全插入且无松散绞线暴露在外时，松开接线端子（参见图6）。

5.0开口模板

随附的开口模板（参见图7）可供初步确认音箱的安装方式及标记开口的位置。用胶带将模板固定在您希望安装音箱的位置，然后标记出所需的开口位置。达尼PIANTOMS系列的最小安装深度为105毫米。

6.0 安装

请仔细阅读并遵守本手册第2.0章的安全指南！达尼 PHANTOM S系列必须由经过培训的专业人员安装，以确保符合所有安全要求，并防止音箱意外掉落。

下列是正确安装所需的工具和物品：

下列是正确安装所需的工具和物品：

卷尺
- 铅笔和锯/刀
3毫米艾伦内六角扳手/套筒
- 手动式套筒起子（非必选项）
胶带
- 开口模板

找到正确的位置后，用胶带将开口模板固定在安装表面。用铅笔画出开口区域。移除模板，钻出锯或刀的插入孔。沿铅笔画出的标记线小心锯开/切割。

音箱开口完成后，确保墙内的音箱的线缆未松垂。线缆必须牢固地固定于墙内，以防与音箱接线端子相连后产生拉力。如未进行固定，线缆可能会逐渐松脱，导致线缆和接线端子之间的电气连接不良（参见图6了解正确的线缆紧固方式）。

音箱线缆固定好且安装开口完成后，即可连接音箱线缆。请参考本手册的第4.1章。

线缆连接完成后，打开系统，在最终安装前试用音箱，确保所有连接无误。

注意：安装过程中心不要触碰声音单元。音箱对齐后，使用3mm艾伦内六角扳手拧紧螺栓以固定音箱支架，音箱即可稳固地安装就位。注意避免将螺栓拧得过紧或破坏螺纹。

7.0 磨合

新购音箱在初期使用中，应耐心等待其音质逐步提高，达到其最佳状态。音箱磨合无需特殊步骤——仅需播放约100小时（需视实际播放情况而定），您的音箱才能发挥出最佳性能。

8.0 磁屏蔽

音箱的声音单元产生的磁场可能会干扰CRT电视/显示器、硬盘驱动器、录音带、录像带和磁卡等设备物品。因此将这类物品远离音箱放置，避免损坏。LCD和等离子电视/显示器不受磁场影响。

9.0 保养

音箱表面可使用普通家用清洁剂清洁。避免使用含研磨成分、酸性或碱性成分以及抗菌成分的清洁剂。避免使用气雾剂。

清洁剂不得直接用于声音单元，清洁时应小心谨慎，清洁高音模组时应特别小心。可使用真空吸尘器或普通衣物刷清洁网罩。

10.0 环保信息与废弃处置

达尼产品的设计符合《有害物质限制指令》(RoHS)和《电子电气设备废物管制指令》（WEEE）等相关国际指令的要求。废物标识表明此音箱符合各类指令的要求（参见图8）。必须对此音箱进行适当的处理和回收。请联系当地机构咨询相关处置指引。

11.0 技术规格

表2为您提供了达尼音箱产品的大部分常用规格。请牢记，不应仅通过技术规格判断音箱的音质。要对不同音箱做出比较，我们建议您实际聆听这些音箱的效果。

尽情感受达尼 PHANTOM S系列音箱给您带来的绝美音质吧！
