BRUGSANVISNING PHANTOM S80 Dali

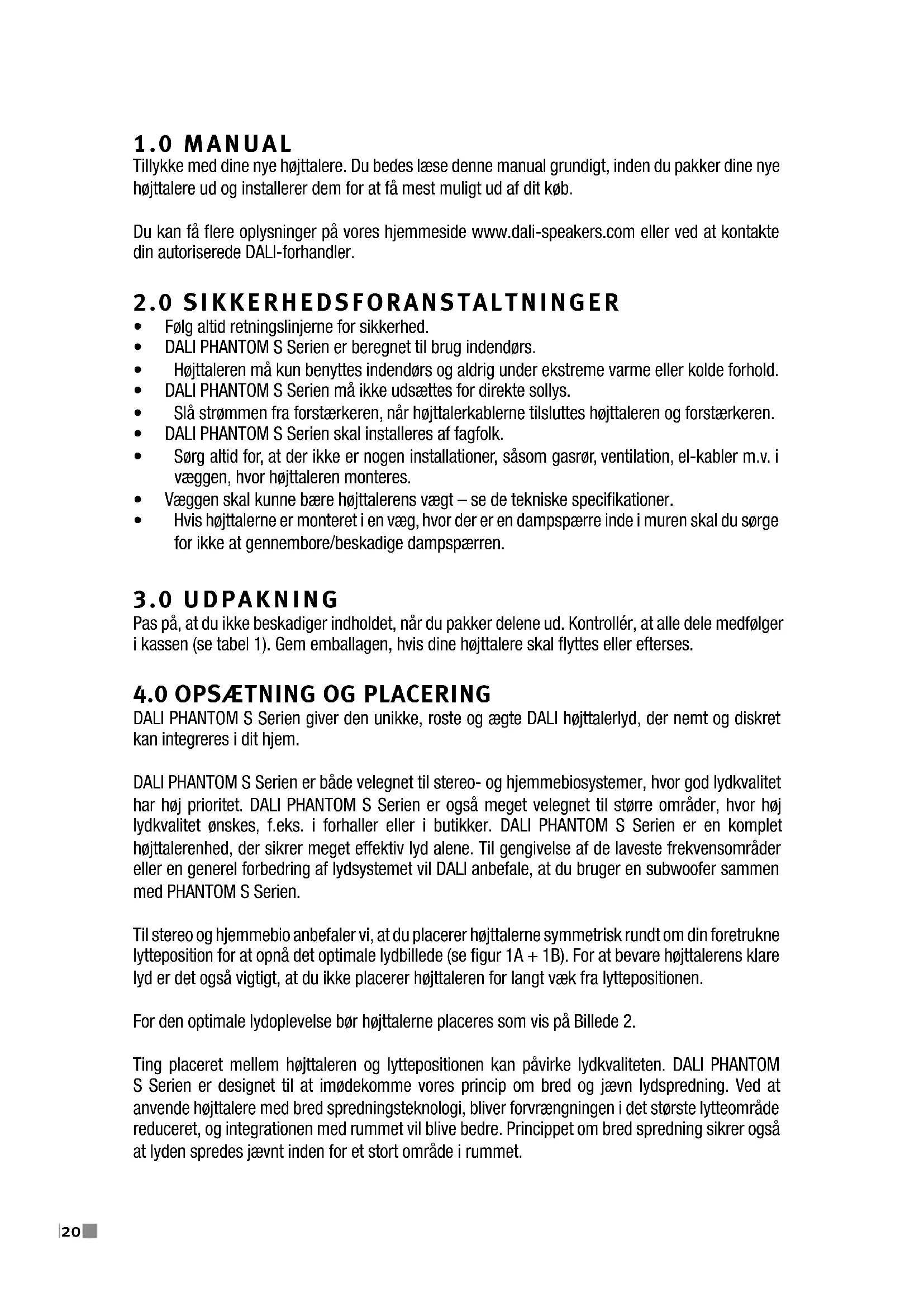

Tillykke med dine nye højttalere. Du bedes læse denne manual grundigt, inden du pakker dine nye højttalere ud og installerer dem for at fæ mest muligt ud af dit kɒb.

Folg altid retningslinjerne for sikkerhed.
DALI PHANTOM S Serien er beregnet til drug indendors.
Hjttaleren ma kun benyttes indendors og aldrig under ekstreme varme eller kolde forhold.
DALI PHANTOM S Serien mä参加会议 for direkte sollys.
Slä strömmen fra forstærkeren, nár højttalerkablerne tilsluttes højttaleren og forstærken.
DALI PHANTOM S Serien skal installeres af fagfolk.
Sorg altid for, at der ikke er nogen installationer, sösom gasrør, ventilation, el-kabler m.v. i væggen, hvor højttaleren monteres.
Væggen skal kinne bare højttalerens vægt - se de tekniske specifikationer.
Hvis højttalerne er monteret i en væg, hvor der er en dampspa're inde i muren skal du sørge for ikke at gennembore/beskadige dampspa'ren.

3.0 UDPAKNING

Pas pa, at du ikke beskadiger indholdet, nár du pakker delene ud. Kontroller, at alle dele medfolgen i kassen (se tabel 1). Gem emballagen, hvis dine højttalere skal flyttes ell erfterses.

4.0 OPSAETNING OG PLACERING

DALI PHANTOM S Serien giver denunikke, roste og ægte DALI højttalerlyd, der n empt og diskret kan integreres i dit hjem.

DALI PHANTOM S Serien er bade velegnet til stereo- og hjemmebiosystemer, hvor god lydkvalitet har høj prioritet. DALI PHANTOM S Serien er øgsa meget velegnet til større områder, hvor høj lydkvalitet ønskes, f.eks. i forhaller erller i butikker. DALI PHANTOM S Serien er en komplet højttalerenhed, der sikrer meget effektiv lyd alene. Til gengivelse af de laveste frekvensomrader ell er general forbeding af lydsystemet vil DALI anbefale, at du bruger en subwoofer sammen med PHANTOM S Serien.

Til stereo og hjemmebio anbefaler vi, at du placerer højttalerne symmetrisk rundt om din foretrukne lytleposition for at opnà det optimale lydbillede (se figur 1A + 1B). For at bevare højttalerens klare lyd er det øgså vignigt, at du ikke placerer hjttaleren for langt væk fra lytlepositionen.

For den optimale lydoplevelse bør højttalerne placeres som vis på Billede 2.

Ting placeret mellem højttaleren og lytlepositionen kan pāvirke lydkvaliteten. DALI PHANTOM S Serien er designet til at imodekomme vores princip om bred og jævn lydspredning. Ved at anvende højttalere med bred sprendningsteknologi, bliver forvrængningen i det største lyteområde reduceret, og integrationen med rummet vil blive bedre. Princippet om bred sprendning sikrer ögså at lyden spredes jævnt inden for et stort område i rummet.

Alle rum har deres egen særlige akustik, der paivirker vores oplevelse af lyd fra en højttaler. Lyden, du hører, bestar bade af direkte lyd fra højttalerne og reflekteret lyd fra væggene.

Sidstavnte povirker din oplevelse af lyden. Som hovedregel skal du prove at undgå store, harde og reflekterende omrader i umiddelbar nærhed af dine hjttalere, da det typisk vil forarsage størke refleksioner, der kan forstyre lydgengivelsens præcision og rumvirkning. Blodt inventar sasom gulvtæpper, gardiner m.v. kan hjælpe, hvis lyden er for klar.

Bade mängden og kvaliteten af den dybe bas afhænger af rummets størrelse og form og placeringen af højttalerne. Hvis højttalerne placeres iærheden af en side eller bagvæg, fremhaaves bassen. Hvis de placeres i et hjørne fremhaaves den endnu mere, men det vil øge refleksionen.

4.1 Montering af beslag

DALI PHANTOM S Serien leveres med beslag til vægmontering. Beslagene sørger for at hjottaleren hænger godt fast på den overflade, de monteres på. Beslagene er bukket i en vindel på 90 grader, narr skruerne er strammet (se figur 3). Skruerne skal strammes, sa hjottaleren sidder sikkert på plads - men pas på med at stramme skruerne for meget. Brug den medfolgende 3mm unbraconøgle til at stramme skruerne. Bruges en unbraco bit med en bitskruetækker eller en bore/skruemaskine er det vigtigt at bore/skruemaskinen har mulighed for indstilling af moment. Hvis du bruger en bore/skruemaskine, indstilles drejningsmomentet til minimum for at undgå overspænding af skruer/doglegs. Skruerne er passende tilspændt nrskumpakningen på bagsiden af hjottaleren erammenpresset og hjottalerens kant flugter med overfladen som hjottaleren monteres i.

Hvis du skal flytte højttaleren, skal du løsne skruerne ved at skrue ca. 5 til 20 omgange mod uret, hvorefter beslagene slipper.

BEMERK: Sorg for IKKE at skrue mere end 20 til 25 omgange, da beslagene kan falde ud af skruerne.

Hvis du monterer højttaleren i en meget tyk væg, kan det��e nɒdvendigt at skille beslaget fra skruerne og derefter montere dem med bunden opad. Modsat montering af beslagene gør det muligt at montere højttaleren i plader med en tykkelse pa helt op til 70~mm (se figur 4).

4.2 Grill

Metalgrillen sidder fast ved hjælp af magneter, som er integrerede i højttalrammen. Sørg for at placere frontgrillen korrekt, sö den dækker hele højttaleren, og magneterne kan holde den på plads.

BEMERK: Indvendigt på grillen er der et stykke stof. Det er placeret på grillen for at beskytte mod stov og snavs. Det skal derfor blive siddende på grillen.

4.3 PHANTOM S monteret horisontalt (center kanal)

DALI PHANTOM S kan bruges som venstre eller højre eller center hjottaler. Bruges den horisontalt bør tweeteter modulolet drejes således det forbliver vertikalt. Dette bør gores for at sikre den optimale sprendning af de*hjoe frekvenser og dermed de fine detaljer i lyden. Tweeter modulolet sidder fra fabrikkens side standard monteret til vertikalt brug. Skal PHANTOM S monteres horisontalt kan din DALI forhandler rotere tweetetermodulet for dig.

For at afmonter tweetermodulet fra kabinettet lnses de fire skruer med en 3 mm unbraco-bit (ikke inkluderet). Nár modulet er losnet og lofte ud af kabinettet, roters hele modulet 90 grader. Sæt modulet tilbage i kabinettet og fastgør det igen med de samme fire skruer (se figur 5). Vær forsigtig med ikke at overskrue skruerne under samlingen.

4.4 Sādan tilsluttes kabler/valg af kabler

Dit valg af kabler er afgorende for dit lydsystem. Vær opmærksom pa, at det kan vare meget svært at udskifte kabler after montering. Vælg derfor kabler af god kvalitet fra begyndelsen. Du bedes kontakte din autoriserede DALI-forhandler for oplysninger om, hvilke kabler du bør vælge.

När du forbinder kablet til hjttaleren og forstærken, er det vigtigt, at hjttaleren er tilsluttet den rigtige fase. Den rode (+) hjttalertilslutning skal vare forbundet med den rode (+) forstarkertilslutning. Den sorte (-) hjttalertilslutning skal vare forbundet med den sorte (-) forstarkertilslutning. Hvis hjttaleren ikke er tilsluttet til den rigtige fase, vil lydbilledet typisk vare diffust, og bassen vil vare svag.

Fjern kabelisoleringen, sa ca. 12 mm af kabeltrådene stikker ud, for at isætte kabelenden i højttalerens tilslutning, der er udstyret med en fjeder. Tryk den øverste del af tilslutningen ned, og isæt kabeltrådene i abningen. När kablet er sat på plads, uden at lose kabeltråde stikker ud, slippes tilslutningen (se figur 6).

5.0 UDSKÄRINGSSKABELON

Den medfolgende udskaeringsskabelon (se figur 7) kan benyttes til frolst at se, hvordan dine hojttalere skal monteres og markere, hvor udskaeringen skal vare. Tape skabelonen fast pa dit foretrukne monteringssted, sa du kan markere den nodvendige abning. Minimumsmonteringsdybden for DALI PHANTOM S seri er 102mm

6.0 INSTALLATION

Læs og følg retningslinjerne for sikkerhed i kapitel 2.0 i dette manual! DALI PHANTOM S Serien skal installereres af en fagmand for at sikre, at alle sikkerhedskrav er opfyldt for at undgå, at højttaleren falder ned m.v.

For korrekt installation er flogende værktøjer og elementer nødvendige:

Måleband
Blyant og sav eller kniv
3 mm unbracongle/-bit
- Bitskruetrækker (valgfri)
- Tape
Cut-out skabelon

Når du har fundet det rigtige sted til placering af højttaleren, tapes monteringsskabelonen fast på overfladen. Tegt udskæringsområdet af med en blyant.

Fjern skabelonen og bor huller, sö der er plads til saven eller kniven. Sav/skær forsigtigt langs blyantstregen.

Nár hullerne til hjottaleren er savet/skåret ud, skal du sorge for, at hjottalerkablet ikke hænger løst inde i æggen. Det skal sidde fast på indersiden af æggenalandes det undgås at kablet strammes,ningar med hjottalerens til Slutninger. Hvis kabletningen godt nok fast,

kan det med tiden gå løst, hvilket giver tatsächile elektrisk forbindelse mellem kabel og til Slutninger (se figur 6 for korrekt fæstning af kablet).

När højttalerkablet er fæstnet, og hullet til hjottaleren er savet/skåret ud, er du klar til at forbinde hjottalerkablerne. Forbind kablet med tilslutningerne - sorg for at forbinde forstærkerens rde (+) tilslutning med hjottalerens rode (+) tilslutning, og forstærkerens sorte (-) tilslutning med hjottalerens sorte (-) tilslutning. Se kapitel 4.3 i/DDne manual.

När kablerne er forbundet, kan du tænde for systemet og lyttet til hjittalerne inden endelig montering for at vare sikker pa, at alt er korrekt forbundet. Slutteligt placeres hjittaleren i vægåbningen. BEMÆRK: Undgå at røre ved enchederne under installering.

När højttaleren er justeret, skal du stramme de 8 skruer i hjottalerbeslagene med en 3 mm unbraconøgle/bit, söhøjttaleren sidder godt fast. Sorg for ikke at stramme skruerne for meget og undgå flossede kabeltråde.

7.0 IBRUGTAGNING

Du kan forrente, at lydkvaliteten i dine nye højttalere gradvist bliver bedre i læbet af det første stykke tid. Højttalerne er ikke spillet til - du skal forrente op til 100 timers afspilning (afhændig af afspilningsniveau), inden højttalernes fulde potentiale er næt.

8.0 MAGNETISK SKÄERMNING

Hojttalerens eheder producerer et magnetisk felt, der kan interferere med CRT-tv/-skarme, hardiskdrev, lyd- og videoband samt kortaflaesere m.v. Du skal derfor holde disse væk fra hojttalerne for at undgå, at de bliver beskadiget. LCD- og plasma-tv/skärme pavirkes ikke af magnetiske felter.

9.0 VEDLIGEHOLDELS

Hojttalerens overflader kan rengores med almindelige husholdningsrengoringsmidler. Undga at brugeprodukter med sibemiddel ererprodukter indeholdende syre, alkali erer antibakterielle stoffer. Undgabrug af aerosoler. Undga at bruge rengroringsmidler direkte pa enhederne og rengor dem ekstra forsigtigt, isar diskanten. Grillen kan rengores med en stovsuger erer en almindelig stoveklud

10.0 MILJØOPLYNSINGER OG BORTSKAFFALSE

DALIs produit er fremstillet, sa de opfylder EU's direktiv om begraensning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr (RoHS) og WEEE-direktivet om affald af elektrisk og elektronisk udstyr. Affaldssymbolet viser, at højttalerne overholder disse direktiver (se figur 8). Højttalerne skal bortskaffes eller genvindes korrekt. Kontakt din lokaleommune eller dit renovationsselskab for flere oplysninger.

11.0 TEKNISKE SPECIFICATIONER

I Tabel 2 finder du de mest almindelige specifikationer for vores højttalere. Husk på, at lydkvaliteten på en højttaler ikke kan bedømmes ud fra tekniske specifikationer alene. For at sammenigne forskellige højttalere anbefaler vi, at du lytter til de pagældende forskellige højttalere.
