BRUGSANVISNING Phantom H60 Dali

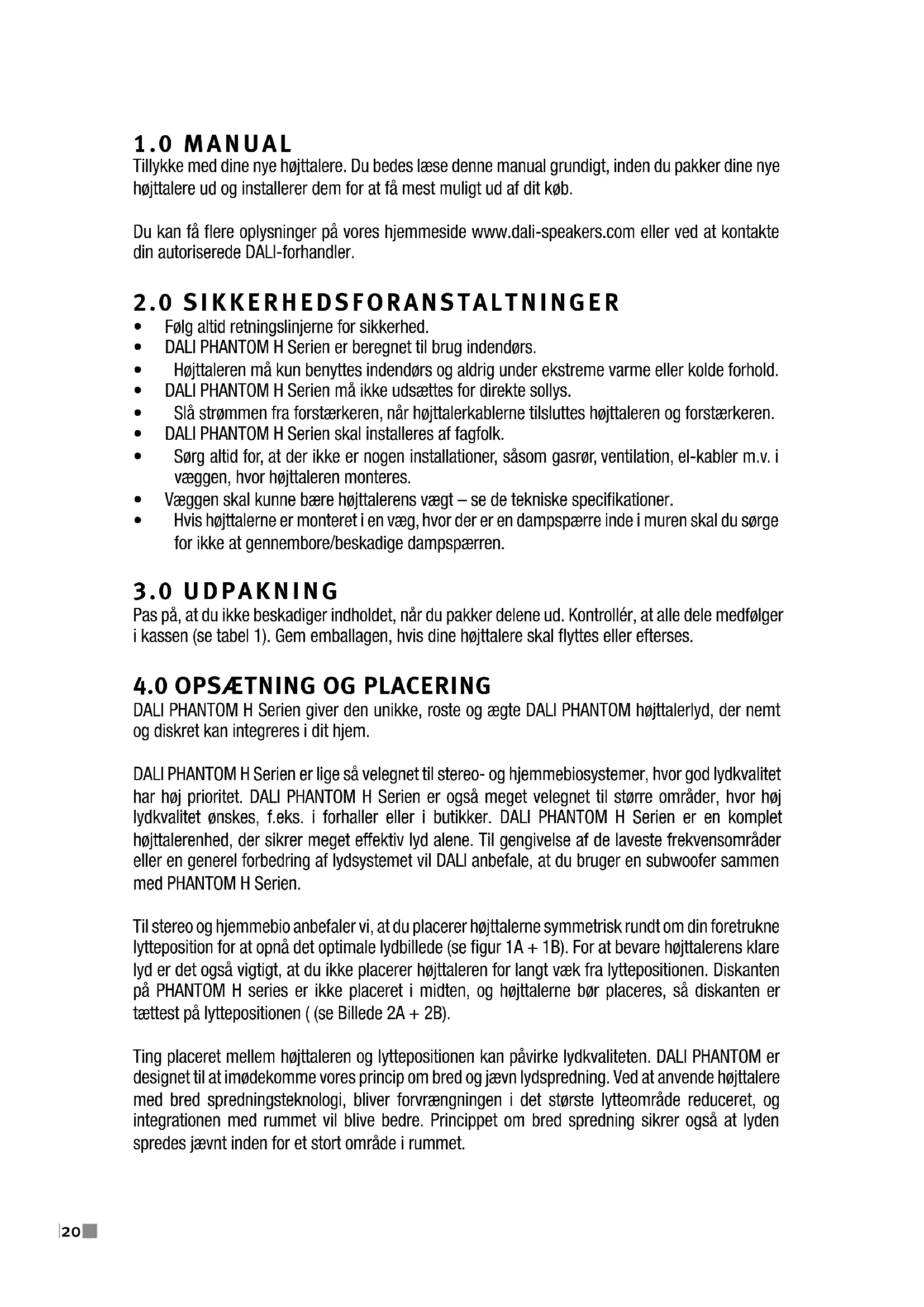

Tillykke med dine nye højttalere. Du bedes læse denne manual grundigt, inden du pakker dine nye højttalere ud og installerer dem for at få mest muligt ud af dit køb. Du kan få flere oplysninger på vores hjemmeside www.dali-speakers.com eller ved at kontakte din autoriserede DALI-forhandler.

• DALI PHANTOM H Serien er beregnet til brug indendørs.

• Højttaleren må kun benyttes indendørs og aldrig under ekstreme varme eller kolde forhold.

• DALI PHANTOM H Serien må ikke udsættes for direkte sollys.

• Slå strømmen fra forstærkeren, når højttalerkablerne tilsluttes højttaleren og forstærkeren.

• DALI PHANTOM H Serien skal installeres af fagfolk.

• Sørg altid for, at der ikke er nogen installationer, såsom gasrør, ventilation, el-kabler m.v. i væggen, hvor højttaleren monteres.

• Væggen skal kunne bære højttalerens vægt – se de tekniske specifikationer.

• Hvis højttalerne er monteret i en væg, hvor der er en dampspærre inde i muren skal du sørge for ikke at gennembore/beskadige dampspærren.

Pas på, at du ikke beskadiger indholdet, når du pakker delene ud. Kontrollér, at alle dele medfølger i kassen (se tabel 1). Gem emballagen, hvis dine højttalere skal flyttes eller efterses.

4.0 OPSÆTNINg Og PLACErINg

DALI PHANTOM H Serien giver den unikke, roste og ægte DALI PHANTOM højttalerlyd, der nemt og diskret kan integreres i dit hjem. DALI PHANTOM H Serien er lige så velegnet til stereo- og hjemmebiosystemer, hvor god lydkvalitet har høj prioritet. DALI PHANTOM H Serien er også meget velegnet til større områder, hvor høj lydkvalitet ønskes, f.eks. i forhaller eller i butikker. DALI PHANTOM H Serien er en komplet højttalerenhed, der sikrer meget effektiv lyd alene. Til gengivelse af de laveste frekvensområder eller en generel forbedring af lydsystemet vil DALI anbefale, at du bruger en subwoofer sammen med PHANTOM H Serien. Til stereo og hjemmebio anbefaler vi, at du placerer højttalerne symmetrisk rundt om din foretrukne lytteposition for at opnå det optimale lydbillede (se figur 1A + 1B). For at bevare højttalerens klare lyd er det også vigtigt, at du ikke placerer højttaleren for langt væk fra lyttepositionen. Diskanten på PHANTOM H series er ikke placeret i midten, og højttalerne bør placeres, så diskanten er tættest på lyttepositionen ( (se Billede 2A + 2B). Ting placeret mellem højttaleren og lyttepositionen kan påvirke lydkvaliteten. DALI PHANTOM er designet til at imødekomme vores princip om bred og jævn lydspredning. Ved at anvende højttalere med bred spredningsteknologi, bliver forvrængningen i det største lytteområde reduceret, og integrationen med rummet vil blive bedre. Princippet om bred spredning sikrer også at lyden spredes jævnt inden for et stort område i rummet.21 UK DE DK CN FR Alle rum har deres egen særlige akustik, der påvirker vores oplevelse af lyd fra en højttaler. Lyden, du hører, består både af direkte lyd fra højttalerne og reflekteret lyd fra et og væggene. Sidstnævnte påvirker din oplevelse af lyden. Som hovedregel skal du prøve at undgå store, hårde og reflekterende områder i umiddelbar nærhed af dine højttalere, da det typisk vil forårsage stærke refleksioner, der kan forstyrre lydgengivelsens præcision og rumvirkning. Blødt inventar såsom gulvtæpper, gardiner m.v. kan hjælpe, hvis lyden er for klar. Både mængden og kvaliteten af den dybe bas afhænger af rummets størrelse og form og placeringen af højttalerne. Hvis højttalerne placeres i nærheden af en side eller bagvæg, fremhæves bassen. Hvis de placeres i et hjørne fremhæves den endnu mere, men det vil øge refleksionen. BEMÆRK: Det flow dæmpende skummateriale på bagsiden af DALI PHANTOM H serien bør ikke afmonteres. Det bidrager til håndteringen af bas/mellemtone reproduktion ved at dæmpe resonans i rummet bagved højttaler enheden.

4.1 Montering af beslag

DALI PHANTOM H Serien leveres med beslag til vægmontering. Beslagene sørger for at højttaleren hænger godt fast på den overflade, de monteres på. Beslagene er bukket i en vinkel på 90 grader, når skruerne er strammet (se figur 3). Skruerne skal strammes, så højttaleren sidder sikkert på plads – men pas på med at stramme skruerne for meget. Brug den medfølgende 3 mm unbrakonøgle til at stramme skruerne. Bruges en unbrako bit med en bitskruetrækker eller en bore/skruemaskine er det vigtigt at bore/skruemaskinen har mulighed for indstilling af moment. Hvis du bruger en bore/skruemaskine, indstilles drejningsmomentet til minimum for at undgå overspænding af skruer/doglegs. Skruerne er passende tilspændt når skumpakningen på bagsiden af højttaleren er sammenpresset og højttalerens kant flugter med overfladen som højttaleren monteres i. Hvis du skal flytte højttaleren, skal du løsne skruerne ved at skrue ca. 5 til 20 omgange mod uret, hvorefter beslagene slipper. BEMÆRK: Sørg for IKKE at skrue mere end 20 til 25 omgange, da beslagene kan falde ud af skruerne. Hvis du monterer højttaleren i en meget tyk væg, kan det være nødvendigt at skille beslaget fra skruerne og derefter montere dem med bunden opad. Modsat montering af beslagene gør det muligt at montere højttaleren i plader med en tykkelse på helt op til 70 mm (se figur 4).

Metalgrillen sidder fast ved hjælp af magneter, som er integrerede i toppen af højttaleren. Sørg for at placere frontgrillen korrekt, så den dækker toppen af højttaleren, og magneterne kan holde den på plads. BEMÆRK: Indvendigt på grillen er der et stykke stof. Det er placeret på grillen for at beskytte mod støv og snavs. Det skal derfor blive siddende på grillen. Det medfølgende DALI logo badge kan eventuelt monteres på grillen. Ved montering af logo badget skal beskyttelsesfilmen bag på logo badget fjernes og logoet placeres på grillen, hvor det måtte ønskes (se figur 5).22

4.3 Sådan tilsluttes kabler/valg af kabler

Dit valg af kabler er afgørende for dit lydsystem. Vær opmærksom på, at det kan være meget svært at udskifte kabler efter montering. Vælg derfor kabler af god kvalitet fra begyndelsen. Du bedes kontakte din autoriserede DALI-forhandler for oplysninger om, hvilke kabler du bør vælge. Når du forbinder kablet til højttaleren og forstærkeren, er det vigtigt, at højttaleren er tilsluttet den rigtige fase. Den røde (+) højttalertilslutning skal være forbundet med den røde (+) forstærkertilslutning. Den sorte (-) højttalertilslutning skal være forbundet med den sorte (-) forstærkertilslutning. Hvis højttaleren ikke er tilsluttet til den rigtige fase, vil lydbilledet typisk være diffust, og bassen vil være svag. Fjern kabelisoleringen, så ca. 12 mm af kabeltrådene stikker ud, for at isætte kabelenden i højttalerens tilslutning, der er udstyret med en fjeder. Tryk den øverste del af tilslutningen ned, og isæt kabeltrådene i åbningen. Når kablet er sat på plads, uden at løse kabeltråde stikker ud, slippes tilslutningen (se figur 6).

5.0 uDSkÆrINgSSkABELON

Den medfølgende udskæringsskabelon (se figur 7) kan benyttes til først at se, hvordan dine højttalere skal monteres og markere, hvor udskæringen skal være. Tape skabelonen fast på dit foretrukne monteringssted, så du kan markere den nødvendige åbning. Minimumsmonteringsdybden for DALI PHANTOM H-50 og H-60 er på 95 mm, DALI PHAMTOM H-80 er den 106 mm, og DALI PHANTOM H-120 er på 168 mm.

Læs og følg retningslinjerne for sikkerhed i kapitel 2.0 i denne manual! DALI PHANTOM H Serien skal installeres af en fagmand for at sikre, at alle sikkerhedskrav er opfyldt for at undgå, at højttaleren falder ned m.v. BEMÆRK: Earth Quake Safety Hook: DALI PHANTOM H Serien er udstyret med en “earth quake safety hook” til sikring mod nedfald af højttaleren ved rystelser som f.eks. jordskælv. For at undgå skader ved et eventuelt fald bør en ikke-elastisk stålwire fastgøres forsvarligt af en professionel fagmand. Wire-en skal monteres mellem højtalerens ”earth quake safety hook” og bærende dele i bygningen (loftsbjælke, vægskrue osv.). Wiren skal være plastikovertrukket for at forhinde evt. elektriske kortslutninger samt for at undgå skader på højttaleren såsom ridser osv. For korrekt installation er følgende værktøjer og elementer nødvendige:

• Bitskruetrækker (valgfri)

• Cut-out skabelon Når du har fundet det rigtige sted til placering af højttaleren, tapes monteringsskabelonen fast på overfladen. Tegn udskæringsområdet af med en blyant.23 UK DE DK CN FR Fjern skabelonen og bor huller, så der er plads til saven eller kniven. Sav/skær forsigtigt langs blyantstregen. Når hullerne til højttaleren er savet/skåret ud, skal du sørge for, at højttalerkablet ikke hænger løst inde i væggen. Det skal sidde fast på indersiden af væggen således det undgås at kablet strammes, når det forbindes med højttalerens tilslutninger. Hvis kablet ikke sidder godt nok fast, kan det med tiden gå løst, hvilket giver dårlige elektrisk forbindelse mellem kabel og tilslutninger (se figur 6 for korrekt fæstning af kablet). Når højttalerkablet er fæstnet, og hullet til højttaleren er savet/skåret ud, er du klar til at forbinde højttalerkablerne. Forbind kablet med tilslutningerne – sørg for at forbinde forstærkerens røde (+) tilslutning med højttalerens røde (+) tilslutning, og forstærkerens sorte (-) tilslutning med højttalerens sorte (-) tilslutning. Se kapitel 4.3 i denne manual. Når kablerne er forbundet, kan du tænde for systemet og lytte til højttalerne inden endelig montering for at være sikker på, at alt er korrekt forbundet. Slutteligt placeres højttaleren i vægåbningen. BEMÆRK: Undgå at røre ved driver enhederne under installering. Når højttaleren er justeret, skal du stramme skruerne i højttalerbeslagene med en 3 mm unbrakonøgle/bit, så højttaleren sidder godt fast. Sørg for ikke at stramme skruerne for meget og for at undgå flosse kabeltrådene.

Du kan forvente, at lydkvaliteten i dine nye højttalere gradvist bliver bedre i løbet af det første stykke tid. Højttalerne er ikke spillet til - du skal forvente op til 100 timers afspilning (afhængig af afspilningsniveau), inden højttalernes fulde potentiale er nået.

8.0 MAgNETISk SkÆrMNINg

Højttalerens driver enheder producerer et magnetisk felt, der kan interferere med CRT-tv/- skærme, harddiskdrev, lyd- og videobånd samt kortaflæsere m.v. Du skal derfor holde disse væk fra højttalerne for at undgå, at de bliver beskadiget. LCD- og plasma-tv/skærme påvirkes ikke af magnetiske felter.

Højttalerens overflader kan rengøres med almindelige husholdningsrengøringsmidler. Undgå at bruge produkter med slibemiddel eller produkter indeholdende syre, alkali eller antibakterielle stoffer. Undgå brug af aerosoler. Undgå at bruge rengøringsmidler direkte på driver enhederne og rengør dem ekstra forsigtigt, især diskanten. Grillen kan rengøres med en støvsuger eller en almindelig støveklud.

10.0 MILjøOPLySNINgEr Og BOrTSkAffELSE

DALIs produkter er fremstillet, så de opfylder EU’s direktiv om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr (RoHS) og WEEE-direktivet om affald af elektrisk og elektronisk udstyr. Affaldssymbolet viser, at højttalerne overholder disse direktiver (se figur 8). Højttalerne skal bortskaffes eller genvindes korrekt. Kontakt din lokale kommune eller dit renovationsselskab for flere oplysninger.24

11.0 TEkNISkE SPECIfIkATIONEr

I Tabel 2 finder du de mest almindelige specifikationer for vores højttalere. Husk på, at lydkvaliteten på en højttaler ikke kan bedømmes ud fra tekniske specifikationer alene. For at sammenligne forskellige højttalere anbefaler vi, at du lytter til de pågældende forskellige højttalere.25 UK DE DK CN FR
