BRUGSANVISNING Phantom H80 R Dali

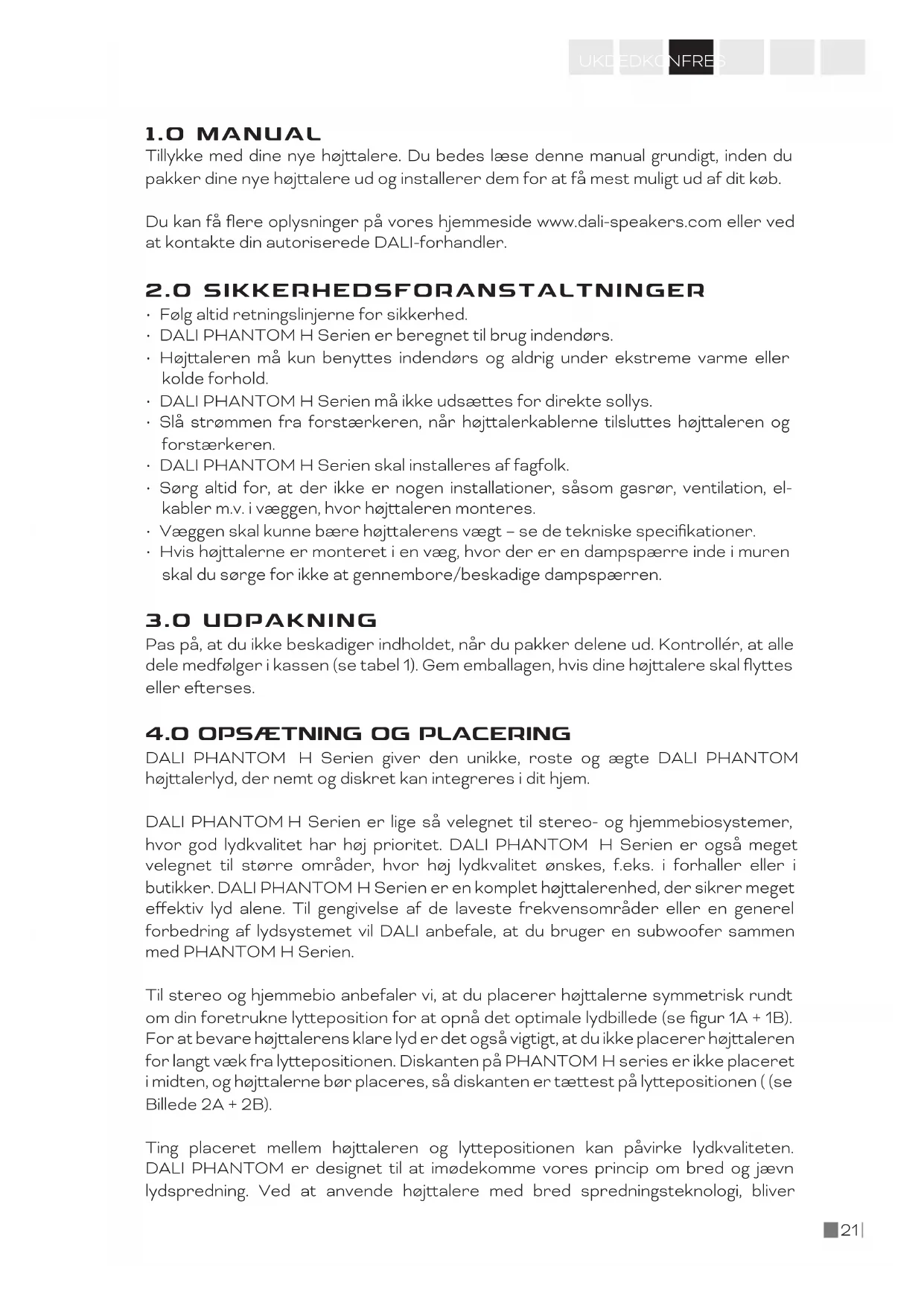

Tillykke med dine nye højalere. Du bedes læse denne manual grundigt, inden du pakker dine nye højalere ud og installerer dem for at få mest muligt ud af dit køb. Du kan få flere oplysninger på vores hjemmeside www.dali-speakers.com eller ved at kontakte din autoriserede DALI-forhandler.

• DALI PHANTOMH Serien er beregnet til brug indendørs.

• Højaleren må kun benyes indendørs og aldrig under ekstreme varme eller kolde forhold.

• DALI PHANTOMH Serien må ikke udsæes for direkte sollys.

• Slå strømmen fra forstærkeren, når højalerkablerne tilslues højaleren og forstærkeren.

• DALI PHANTOMH Serien skal installeres af fagfolk.

• Sørg altid for, at der ikke er nogen installationer, såsom gasrør, ventilation, el- kabler m.v. i væggen, hvor højaleren monteres.

• Væggen skal kunne bære højalerens vægt – se de tekniske specifikationer.

• Hvis højalerne er monteret i en væg, hvor der er en dampspærre inde i muren skal du sørge for ikke at gennembore/beskadige dampspærren.

Pas på, at du ikke beskadiger indholdet, når du pakker delene ud. Kontrollér, at alle dele medfølger i kassen (se tabel 1). Gem emballagen, hvis dine højalere skal flyes eller eerses.

4.0 OPSÆTNING OG PLACERING

DALI PHANTOM H Serien giver den unikke, roste og ægte DALI PHANTOM højalerlyd, der nemt og diskret kan integreres i dit hjem. DALI PHANTOMH Serien er lige så velegnet til stereo- og hjemmebiosystemer, hvor god lydkvalitet har høj prioritet. DALI PHANTOM H Serien er også meget velegnet til større områder, hvor høj lydkvalitet ønskes, f.eks. i forhaller eller i butikker. DALI PHANTOMH Serien er en komplet højalerenhed, der sikrer meget eektiv lyd alene. Til gengivelse af de laveste frekvensområder eller en generel forbedring af lydsystemet vil DALI anbefale, at du bruger en subwoofer sammen med PHANTOMH Serien. Til stereo og hjemmebio anbefaler vi, at du placerer højalerne symmetrisk rundt om din foretrukne lyeposition for at opnå det optimale lydbillede (se figur 1A + 1B). For at bevare højalerens klare lyd er det også vigtigt, at du ikke placerer højaleren for langt væk fra lyepositionen. Diskanten på PHANTOMH series er ikke placeret i midten, og højalerne bør placeres, så diskanten er tæest på lyepositionen ( (se Billede 2A + 2B). Ting placeret mellem højaleren og lyepositionen kan påvirke lydkvaliteten. DALI PHANTOM er designet til at imødekomme vores princip om bred og jævn lydspredning. Ved at anvende højalere med bred spredningsteknologi, bliver22 forvrængningen i det største lyeområde reduceret, og integrationen med rummet vil blive bedre. Princippet om bred spredning sikrer også at lyden spredes jævnt inden for et stort område i rummet. Alle rum har deres egen særlige akustik, der påvirker vores oplevelse af lyd fra en højaler. Lyden, du hører, består både af direkte lyd fra højalerne og reflekteret lyd fra et og væggene. Sidstnævnte påvirker din oplevelse af lyden. Som hovedregel skal du prøve at undgå store, hårde og reflekterende områder i umiddelbar nærhed af dine højalere, da det pisk vil forårsage stærke refleksioner, der kan forsrre lydgengivelsens præcision og rumvirkning. Blødt inventar såsom gulvtæpper, gardiner m.v. kan hjælpe, hvis lyden er for klar. Både mængden og kvaliteten af den dybe bas aænger af rummets størrelse og form og placeringen af højalerne. Hvis højalerne placeres i nærheden af en side eller bagvæg, fremhæves bassen. Hvis de placeres i et hjørne fremhæves den endnu mere, men det vil øge refleksionen. BEMÆRK: Det flow dæmpende skummateriale på bagsiden af DALI PHANTOMH serien bør ikke afmonteres. Det bidrager til håndteringen af bas/mellemtone reproduktion ved at dæmpe resonans i rummet bagved højaler enheden.

4.1 Montering af beslag

DALI PHANTOM H Serien leveres med beslag til vægmontering. Beslagene sørger for at højaleren hænger godt fast på den overflade, de monteres på. Beslagene er bukket i en vinkel på 90 grader, når skruerne er strammet (se figur 3). Skruerne skal strammes, så højaleren sidder sikkert på plads – men pas på med at stramme skruerne for meget. Brug den medfølgende 3 mm unbrakonøgle til at stramme skruerne. Bruges en unbrako bit med en bitskruetrækker eller en bore/skruemaskine er det vigtigt at bore/skruemaskinen har mulighed for indstilling af moment. Hvis du bruger en bore/skruemaskine, indstilles drejningsmomentet til minimum for at undgå overspænding af skruer/doglegs. Skruerne er passende tilspændt når skumpakningen på bagsiden af højaleren er sammenpresset og højalerens kant flugter med overfladen som højaleren monteres i. Hvis du skal flye højaleren, skal du løsne skruerne ved at skrue ca. 5 til 20 omgange mod uret, hvoreer beslagene slipper. BEMÆRK: Sørg for IKKE at skrue mere end 20 til 25 omgange, da beslagene kan falde ud af skruerne. Hvis du monterer højaleren i en meget k væg, kan det være nødvendigt at skille beslaget fra skruerne og dereer montere dem med bunden opad. Modsat montering af beslagene gør det muligt at montere højaleren i plader med en kkelse på helt op til 70 mm (se figur 4).23 UK DE DK CN FR ES

Metalgrillen sidder fast ved hjælp af magneter, som er integrerede i toppen af højaleren. Sørg for at placere frontgrillen korrekt, så den dækker toppen af højaleren, og magneterne kan holde den på plads. BEMÆRK: Indvendigt på grillen er der et skke stof. Det er placeret på grillen for at beskye mod støv og snavs. Det skal derfor blive siddende på grillen. Det medfølgende DALI logo badge kan eventuelt monteres på grillen. Ved montering af logo badget skal beskyelsesfilmen bag på logo badget ernes og logoet placeres på grillen, hvor det måe ønskes (se figur 5).

4.3 Sådan tilsluttes kabler/valg af kabler

Dit valg af kabler er afgørende for dit lydsystem. Vær opmærksom på, at det kan være meget svært at udskie kabler eer montering. Vælg derfor kabler af god kvalitet fra begyndelsen. Du bedes kontakte din autoriserede DALI-forhandler for oplysninger om, hvilke kabler du bør vælge. Når du forbinder kablet til højaleren og forstærkeren, er det vigtigt, at højaleren er tilsluet den rigtige fase. Den røde (+) højalertilslutning skal være forbundet med den røde (+) forstærkertilslutning. Den sorte (-) højalertilslutning skal være forbundet med den sorte (-) forstærkertilslutning. Hvis højaleren ikke er tilsluet til den rigtige fase, vil lydbilledet pisk være diust, og bassen vil være svag. Fjern kabelisoleringen, så ca. 12 mm af kabeltrådene stikker ud, for at isæe kabelenden i højalerens tilslutning, der er udsret med en eder. Tryk den øverste del af tilslutningen ned, og isæt kabeltrådene i åbningen. Når kablet er sat på plads, uden at løse kabeltråde stikker ud, slippes tilslutningen (se figur 6).

5.0 UDSKÆRINGSSKABELON

Den medfølgende udskæringsskabelon (se figur 7) kan benyes til først at se, hvordan dine højalere skal monteres og markere, hvor udskæringen skal være. Tape skabelonen fast på dit foretrukne monteringssted, så du kan markere den nødvendige åbning. Minimumsmonteringsdybden for DALI PHANTOMH-50, H-60, H-60 R og H-80 R er på 95 mm, DALI PHAMTOM H-80 er den 106 mm, og DALI PHANTOMH-120 er på 168 mm.

Læs og følg retningslinjerne for sikkerhed i kapitel 2.0 i denne manual! DALI PHANTOMH Serien skal installeres af en fagmand for at sikre, at alle sikkerhedskrav er opldt for at undgå, at højaleren falder ned m.v. BEMÆRK: Earth Quake Safe Hook: DALI PHANTOM H Serien er udsret med en “earth quake safe hook” til sikring mod nedfald af højaleren ved rystelser som f.eks. jordskælv. For at undgå skader ved et eventuelt fald bør en ikke-elastisk stålwire fastgøres forsvarligt af en professionel fagmand. Wire-en skal monteres mellem højtalerens ”earth quake safe hook” og bærende dele i bygningen (losbjælke, vægskrue osv.). Wiren skal24 være plastikovertrukket for at forhinde evt. elektriske kortslutninger samt for at undgå skader på højaleren såsom ridser osv. For korrekt installation er følgende værktøjer og elementer nødvendige:

• Bitskruetrækker (valgfri)

• Cut-out skabelon Når du har fundet det rigtige sted til placering af højaleren, tapes monteringsskabelonen fast på overfladen. Tegn udskæringsområdet af med en blyant. Fjern skabelonen og bor huller, så der er plads til saven eller kniven. Sav/ skær forsigtigt langs blyantstregen. Når hullerne til højaleren er savet/skåret ud, skal du sørge for, at højalerkablet ikke hænger løst inde i væggen. Det skal sidde fast på indersiden af væggen således det undgås at kablet strammes, når det forbindes med højalerens tilslutninger. Hvis kablet ikke sidder godt nok fast, kan det med tiden gå løst, hvilket giver dårlige elektrisk forbindelse mellem kabel og tilslutninger (se figur 6 for korrekt fæstning af kablet). Når højalerkablet er fæstnet, og hullet til højaleren er savet/skåret ud, er du klar til at forbinde højalerkablerne. Forbind kablet med tilslutningerne – sørg for at forbinde forstærkerens røde (+) tilslutning med højalerens røde (+) tilslutning, og forstærkerens sorte (-) tilslutning med højalerens sorte (-) tilslutning. Se kapitel

Når kablerne er forbundet, kan du tænde for systemet og lye til højalerne inden endelig montering for at være sikker på, at alt er korrekt forbundet. Slueligt placeres højaleren i vægåbningen. BEMÆRK: Undgå at røre ved driver enhederne under installering. Når højaleren er justeret, skal du stramme skruerne i højalerbeslagene med en 3 mm unbrakonøgle/bit, så højaleren sidder godt fast. Sørg for ikke at stramme skruerne for meget og for at undgå flosse kabeltrådene.25 UK DE DK CN FR ES

Du kan forvente, at lydkvaliteten i dine nye højalere gradvist bliver bedre i løbet af det første skke tid. Højalerne er ikke spillet til - du skal forvente op til 100 timers afspilning (aængig af afspilningsniveau), inden højalernes fulde potentiale er nået.

8.0 MAGNETISK SKÆRMNING

Højalerens driver enheder producerer et magnetisk felt, der kan interferere med CRT-tv/-skærme, harddiskdrev, lyd- og videobånd samt kortaflæsere m.v. Du skal derfor holde disse væk fra højalerne for at undgå, at de bliver beskadiget. LCD- og plasma-tv/skærme påvirkes ikke af magnetiske felter.

Højalerens overflader kan rengøres med almindelige husholdningsrengøringsmidler. Undgå at bruge produkter med slibemiddel eller produkter indeholdende syre, alkali eller antibakterielle stoer. Undgå brug af aerosoler. Undgå at bruge rengøringsmidler direkte på driver enhederne og rengør dem ekstra forsigtigt, især diskanten. Grillen kan rengøres med en støvsuger eller en almindelig støveklud.

10.0 MILJØOPLYSNINGER OG

BORTSKAFFELSE DALIs produkter er fremstillet, så de oplder EU’s direktiv om begrænsning af anvendelsen af visse farlige stoer i elektrisk og elektronisk udsr (RoHS) og WEEE-direktivet om aald af elektrisk og elektronisk udsr. Aaldssymbolet viser, at højalerne overholder disse direktiver (se figur 8). Højalerne skal bortskaes eller genvindes korrekt. Kontakt din lokale kommune eller dit renovationsselskab for flere oplysninger.

11.0 TEKNISKE SPECIFIKATIONER

I Tabel 2 finder du de mest almindelige specifikationer for vores højalere. Husk på, at lydkvaliteten på en højaler ikke kan bedømmes ud fra tekniske specifikationer alene. For at sammenligne forskellige højalere anbefaler vi, at du lyer til de pågældende forskellige højalere.26
